Выходим на радиолюбительские диапазоны 2 м и 70 см
До сих пор мой опыт с любительским радио был ограничен исключительно работой на коротковолновых диапазонах (3-30 МГц). Однако радиолюбителям также доступны УКВ-диапазоны 2 метра (она же «двойка», 144-146 МГц) и 70 сантиметров (430-440 МГц). Работа в этих диапазонах имеет кое-какие нюансы. Если вы просто приобретете УКВ-рацию и покричите CQ на вызывной частоте с балкона, то, скорее всего, получите не самый удачный опыт. Вот о том, какие есть подводные грабли на УКВ и как их избежать, далее и пойдет речь.
Немного теории
Требуется сказать пару слов о терминологии, поскольку она немного запутана.
Ультракороткими волнами (УКВ) называется огромный диапазон частот от 30 МГц до 3000 ГГц. Он включает в себя диапазоны метровых волн (МВ, длина волны 1-10 метров, или в частотах — от 30 до 300 МГц) и дециметровых волн (ДМВ, длина волны 10-100 см, частота от 300 МГц до 3 ГГц). МВ также известны под именем ОВЧ, очень высокие частоты (VHF, very high frequency).
Аналогично, другое название ДМВ — УВЧ, ультравысокие частоты (UHF, ultra high frequency). В английском языке часто используются термины VHF и UHF. В русском языке аббревиатуры ОВЧ и УВЧ почему-то не очень прижились, и часто говорят УКВ, имея ввиду оба диапазона. Далее по тексту под УКВ будут иметься ввиду исключительно радиолюбительские VHF и UFH диапазоны.
Как вам может быть известно, КВ преломляются в ионизированных слоях атмосферы и возвращаются на Землю. Благодаря этому на КВ возможны радиосвязи на тысячи и даже десятки тысяч километров. УКВ так не работают. Для них возможны Sporadic-E и тропосферное прохождение, но явления эти сравнительно редкие. Поэтому обычно связь на УКВ возможна на небольшие расстояния, типично порядка 100 км. При использовании «экзотических» видов связи (например, через спутники) возможно провести QSO и на существенно большие расстояния. Но такие виды связи заслуживают собственных отдельный статей, поэтому пока что забудем о них.
В связи с написанным выше на УКВ типично работают с мощностью от 5 до 50 Вт, а не сотнями ватт, как на КВ.
Использовать больше не имеет смысла. Кроме того, в диапазоне 70 см максимальная разрешенная мощность для радиолюбителей 1-ой и 2-ой категории составляет лишь 10 Вт, с некоторыми исключениями для соревнований. Подробности можно найти в приложении к решению ГКРЧ от 16 апреля 2018 г. № 18-45-02 [PDF].
Пусть УКВ не подходят для дальних связей, зато в плане стабильности им нет равных. Если есть связь на УКВ, то она есть 24/7, независимо от прохождения, и безо всяких там федингов, грозовых разрядов, и так далее. Кроме того, на УКВ нет проблем с высоким уровнем шума в эфире и «пайлапами».
Наличие между корреспондентами преград (высоких зданий, гор, и так далее) препятствует проведению радиосвязей на УКВ. Однако в городских условиях возможны радиосвязи посредством отражения радиосигнала от зданий. Допустим, ваш балкон выходит на восток и недалеко стоит высокое здание. Это здание может играть роль рефлектора, при помощи которого удастся связаться с корреспондентом, находящимся на западе.
Также преграды можно обойти при помощи репитеров, о которых мы поговорим ниже.
Дополнение: Позже я узнал, что УКВ могут как бы «обходить» горы за счет эффекта под названием knife-edge diffraction. Эффект более подробно описан в четвертом томе «Antenna Systems and Radio Propagation» книги «The ARRL Handbook for Radio Communications 2019».
Длины волн в УКВ-диапазонах существенно меньше, чем на КВ. За счет этого УКВ-антенны более компактны. Как следствие, большой популярностью пользуются носимые и автомобильные рации. Кроме того, на УКВ можно строить направленные антенны вполне вменяемого размера с большим усилением.
Ко всему сказанному следует добавить, что на УКВ обычно работают в FM. Это не то, чтобы было очень принципиально, но является еще одним отличием от КВ, где используется SSB.
Выбираем трансивер
Для УКВ существуют недорогие рации китайского производства, например, от компании Baofeng. Эксперименты показали, что качество таких устройств раз на раз не приходится.
Рация из одной партии может работать вполне адекватно, а из второй совершенно ни на что не годится. Кроме того, такие рации не рассчитаны на работу с внешней антенной, установленной на крыше или балконе, а антенна на самой рации крайне неэффективна.
Проблема заключается в том, что Baofeng’и представляют собой не полноценные аналоговые трансиверы, а строятся на базе интегральной схемы RDA1846 (даташит [PDF]). Это схема имеет сравнительно небольшой динамический диапазон по блокированию. Это означает, что если вы подключите к рации внешнюю антенну, приемник скорее всего окажется заблокирован мощными сигналами от местных теле- и радиостанций. Теоретически, это решается при помощи дополнительных фильтров. Но с практической точки зрения куда проще воспользоваться рацией от другого производителя, например, Yaesu, ICOM или Kenwood.
При выборе трансивера будет не лишним поискать обзоры на интересующие вас модели. Многие радиолюбители выкладывают такие обзоры на YouTube. Список рекомендуемых YouTube-каналов ранее я приводил в заметке Проходим квест на получение позывного и регистрацию РЭС.
Если новый трансивер не укладывается в ваш бюджет, имеет смысл ознакомиться с объявлениями о продаже Б/У трансиверов, например, на доске объявлений qrz.ru.
Именно так я и приобрел свою рацию, Kenwood TH-D72A (мануал [PDF]):
Это далеко не новое, но весьма качественное устройство. Оно особенно интересно тем, что является чуть ли не единственной настоящей full duplex рацией. То есть, пока вы передаете в диапазоне 2 м, рация может продолжать принимать и воспроизводить сигнал на втором канале в диапазоне 70 см (при включенной функции DUP). Это особенно удобно при работе теми самими «экзотическими» видами связи.
Также в рации есть GPS, поддержка APRS и наверняка какие-то еще полезные функции, в которых я пока не разобрался. Как и большинство портативных радиостанций, Kenwood TH-D72A работает на мощности не более 5 Вт. Как мы скоро убедимся, для работы на УКВ этого вполне достаточно.
Учитывая уникальность рации, тот факт, что владелец продавал ее вместе с зарядным устройством KSC-32, тангентой SMC-34, запасным аккумулятором и чехлом, а также крайне привлекательную цену, покупка была совершена безо всяких раздумий.
Сделка прошла без проблем — устройство приехало быстро и в полностью исправном состоянии.
Делаем антенну
Дэфолтные антенны большинства портативных радиостанций ни на что не годятся. Антенна Kenwood TH-D72A — не исключение. Антенный анализатор EU1KY показывает следующие графики КСВ:
При построении таких графиков необходимо держаться за корпус антенного анализатора. Дело в том, что для нормальной работы антенне нужно человеческое тело, выполняющее роль противовеса. Если не держаться за корпус, графики получатся еще хуже. Как видите, резонанс немножечко промазал на двойке, всего-то на «какие-то» 15 МГц, а на 70 см КСВ не опускается ниже 2.4. В общем, антенна скверная.
Было решено изготовить полноразмерную антенну на диапазон 2 метра и разместить ее на балконе. Во-первых, к такой антенне не будет вопросов по поводу ее эффективности. Во-вторых, можно будет спокойно работать на двойке зимой, находясь в тепле и уюте. В-третьих, по технике безопасности во время передачи рядом с антенной не должно быть людей.
Сейчас это не так критично, поскольку я работаю на 5 Вт. Но в будущем я могу обзавестись трансивером и помощнее.
Схема подходящей антенны из кабеля RG58 была найдена в блогах австралийских радиолюбителей John, VK2ZOI и Andrew, VK1NAM:
Антенна представляет собой обыкновенный диполь, только расположенный вертикально. В отличие от КВ, на УКВ требуется следить за поляризацией. Обычно радиолюбители используют на УКВ вертикальную поляризацию, поэтому и требуется вертикальный диполь. Жила кабеля играет роль верхнего плеча антенны, а внешняя сторона экрана кабеля — роль нижнего плеча. Отсекающий дроссель представляет собой девять витков кабеля на каркасе 25 мм.
Fun fact! Иногда на УКВ работают в телеграфе, SSB и цифровыми видами связи, при этом принято использовать горизонтальную поляризацию. Однако большинство современных УКВ-трансиверов поддерживают только FM. Телеграф и SSB в основном поддерживаются в трансиверах, способных работать как на КВ, так и на УКВ.
В качестве примеров таких трансиверов можно назвать Yaesu FT-991A и ICOM IC-7100.
Сначала был изготовлен походный вариант:
Антенна была сделана чуть длиннее, чем указано на схеме, а затем подрезана по минимуму КСВ на диапазоне:
Как видите, антенна имеет относительно неплохой резонанс и на 70 см. В этом диапазоне она работает на третьей гармонике. Это не лучшая антенна для 70 см, хотя бы по той причине, что отсекающий дроссель совершенно не рассчитан на эту частоту. Но при необходимости антенна позволяет производить радиосвязи и в этом диапазоне (проверено!).
После настройки антенна была целиком помещена в трубу из ПВХ. С обоих концов труба была закрата кусочками губки, а сверху — накрыта крышкой. Крышку я напечатал на 3D-принтере, но с тем же успехом подошла бы крышка от кефира или кусочек стеклотекстолита. Все отверстия, кроме нижнего, были заклеены эпоксидкой. Нижнее отверстие я заклеивать не стал на случай, если в антенну все-таки как-то попадет влага.
При таком раскладе ей будет куда стекать.
Антенна была закреплена на балконе аналогично тому, как ранее я закреплял КВ-антенну OPEK HVT-400B:
В отличие от КВ, на УКВ для питания антенн кабель RG58 не походит. Вместо него следует использовать RG213 или кабель с еще меньшими потерями. При использовании 10 метров RG58 аттенюация сигнала на 144 МГц составляет 1.82 дБ, а на 440 МГц — 3.65 дБ. У RG213 она составляет 0.86 дБ и 1.73 дБ соответственно. Впрочем, если кабель короткий, всего пара метров, то сойдет и RG58.
Выходим в эфир
Вызывная частота в диапазоне 2 метра — 145.500 МГц. Просто заходите, и делаете общий вызов, как на КВ. Отвечают не всегда. Но если так без особого фанатизма вызывать утром перед работой и вечером после, то люди регулярно отвечают. Конечно, при условии, что вы используете нормальный трансивер, эффективную антенну, и правильные кабели, как было описано выше.
На 70 см все чуточку интереснее. Официальной частотой общего вызова является 433.

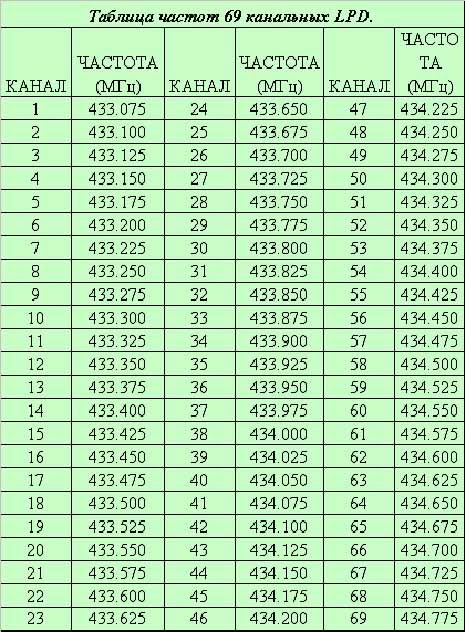

500 МГц. Однако данная частота попадает в LPD-диапазон 433.05-434.79 МГц и в Москве на ней стоит сильнейшая помеха. Альтернативной частотой является 432.500 МГц. Но эта частота попадает в интервал 430-433 МГц, который запрещено использовать в радиусе 350 км от центра Москвы. Насколько я смог выяснить, среди московских радиолюбителей есть договоренность использовать в качестве вызывной частоту 436.500 МГц. Также можно попробовать так называемую «аптечную» частоту, 436.600 МГц.
Fun fact! Как и на КВ, на УКВ встречаются радиохулиганы, многие из которых ведут себя в эфире, скажем так, некорректно. Моя жизненная философия — если встретил в эфире такого человека, ни о чем с ним не разговаривай и убедись, что стоишь как можно дальше по частоте 🙂
Эксперименты показывают, что в городских условиях диапазон 2 метра работает заметно лучше диапазона 70 см. Хотя радиосвязи удается провести и там, и там. Не исключаю также, что дело в моей антенне, которая не особо предназначенна для работы на 70 см.
Работаем через репитеры
Часто радиосвязи на УКВ проводятся через репитеры. Репитер — это устройство, которое принимает ваш сигнал на одной частоте и повторяет его на другой. Обычно антенна репитера устанавливается где-то высоко, где она может принять сигнал от многих радиолюбителей, а передача с репитера осуществляется на большой мощности. Это одна из причин, почему выше было сказано, что 5 Вт вполне достаточно для работы на УКВ. Задача сводится к тому, чтобы достучаться до репитера. А он уже обеспечит вам хорошую мощность и зону покрытия.
Часто репитеры «открываются» при помощи определенного тона. Тон — это низкочастотный сигнал, который подмешивается к вашему голосу при передаче. Основными стандартами передачи тона являются CTCSS и DCS.
Тон не является паролем к репитеру. Это скорее защита от дурака. Допустим, некий радиолюбитель находится на равном расстоянии между двумя репитерами, использующими одинаковые частоты. При помощи тона один из репитеров может понять, что радиолюбитель обращается к нему, и принять сигнал.
Второй репитер, использующий другой тон, поймет, что сообщение адресовано не ему, и проигнорирует сигнал. Без тона радиолюбитель работал бы одновременно на двух репитерах, и, сам того не желая, мешал бы работе коллег.
Проще всего узнать о действующих локальных репитерах, спросив о них местных радиолюбителей. Также можно поискать по каталогам репитеров, хотя бы на том же qrz.ru. Но информация в каталогах зачастую либо устаревшая, либо попросту неверная.
Понятно, что для работы через репитер рацию необходимо соответствующим образом настроить. Рассмотрим эту настройку на конкретном примере. Знакомый радиолюбитель говорит, что в вашем городе работает репитер с входом на частоте 145.050 МГц и передачей на 145.650 МГц (канал R2), тон 88.5 Гц. Вы используете рацию Kenwood TH-D72A. Спрашивается, как попасть на репитер?
Нажимаем VFO и выставляем частоту 145.650 МГц. Идем в MENU → Radio → Repeater → Offset Freq, вводим здесь 0.6 МГц, то есть, разницу между частой передачи и приема репитера.
Жмем зелененькую кнопку F, и затем SHIFT (находится на символе звездочки, слева от нуля). На экране загорается плюсик. Он означает, что при передаче к текущей частоте будет прибавляться указанная ранее offset frequency. Но нам нужно, чтобы частота вычиталась. Снова нажимаем F, затем SHIFT. Знак плюса сменился на минус. Можно проверить, что все работает, как нужно, быстро нажав и отпустив PTT. Во время передачи частота должна автоматически меняться на 145.050.
Настраиваем тон. Для этого нажимаем TONE (находится на цифре 8). Загорается буква T. Она означает, что рация будет передавать тон CTCSS, но не будет требовать его для открытия шумодава (squelch). Если вы хотите, чтобы рация проверяла тон и при приеме, вы можете перевести ее из режима T в режим CT повторным нажатием TONE. Таким же образом можно переключиться на использование DCS вместо CTCSS. Далее нажимаем кнопку F. Переходим к выбору Tone Freq. Указываем 88.5 Гц, сохраняем.
Теперь чтобы не потерять настройки, нажимаем F, и затем M.
IN. Сохраняем в ячейку памяти. Теперь вы можете перейти из режима VFO в режим MR и переключаться между сохраненными каналами. Это намного удобнее, чем постоянно настраивать частоты и тона вручную. При желании ячейке можно присвоить имя в MENU → Memory → Name (работает только в режиме MR). Долгим нажатием MR можно перейти в режим непрерывного сканирования сохраненных каналов.
Если все было сделано правильно, теперь вас должны слышать люди на репитере. Проверить связь до репитера можно коротким нажатием PTT. После того, как вы отпустите PTT, репитер еще какое-то время будет передавать несущую, которую вы и услышите. Если несущей нет, то либо репитер не принимает ваш сигнал, либо был неправильно настроен тон, либо репитер не работает. Если несущая есть, то все хорошо.
Fun fact! При некоторой доли везения до репитера возможно достучаться 5-ю ваттами на антенну, расположенную внутри дома.
Понятно, что при использовании другой рации настройка будут отличаться.
Но принцип будет таким же, и я думаю, что вы без труда разберетесь.
Заключение

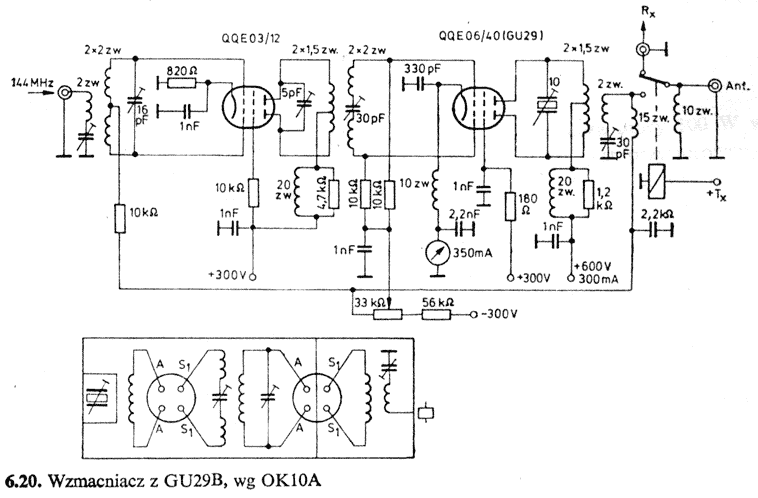

Итак, вы вышли на УКВ. Что теперь? Можно на этом остановиться и просто общаться за жизнь с живущими неподалеку радиолюбителями. А можно научиться использовать APRS, проводить радиосвязи через спутники или EchoLink, принимать SSTV от МКС, установить собственный репитер, экспериментировать с антеннами, фильтрами, усилителями, цифровыми видами переди голоса (D-STAR, C4FM, DMR), трансиверами разных производителей, а может и самодельными. Возможно, вы даже захотите попробовать EME, то есть, проведение радиосвязей при помощи отражения радиоволн от Луны. В общем, у вас есть диапазон частот. Что вы будете на нем делать ограничено в основном вашей фантазией.
73 и до встречи на УКВ!
Дополнение: Замена штатной антенны Kenwood TH-D72A рассматривается в посте Антенна Nagoya NA-771: как отличить оригинал от подделки. В заметке Си-Би рация Alan 42 и ее доработка описан самодельный вариант антенны.
Статья повествует об антенне на 27 МГц, но по тому же принципу можно сделать антенну и на 145 МГц. Альтернативные варианты антенн ищите в статьях Самодельная J-антенна на 145 МГц из медных труб и Трехэлементная антенна Уда-Яги на диапазон 2 метра.
Метки: Антенны, Беспроводная связь, Девайсы, Любительское радио.
Радиосвязь для Галины. Опыт организации радиосвязи. Парк Каспиан. — Risk.ru
«Любое альпинистское мероприятие невозможно без применения надежных средств радиосвязи. Радиосвязь практически единственное средство, обеспечивающее оперативность и простоту организации. С помощь радио можно своевременно предупредить спортивные альпинистские группы об ухудшении погоды, получить информацию о местонахождении участников и состоянии дел у них. Средства радиосвязи играют также важную роль при проведении спасательных работ в горах. В настоящее время все группы, выходящие в высокогорную зону, обеспечиваются радиостанциями.»
“Ф.Кропф. Спасательные работы в горах”
Задачей являлось выработать концепцию надежной и удобной для всех базовой радиостанции, позволяющей организовать взаимодействие как с группами на маршрутах, так и, в случае необходимости, взаимодействие с подразделениями МЧС.
Так же учитывалось и ограниченные ресурсы элктропитания.
Начали с выбора частотного диапазона. В настоящее время наиболее популярный в горах диапазон 2м. Кроме того, это диапазон МЧС, и очевидно, что трансивер указанного диапазона должен быть обязателен. Мы сочли, что оптимально иметь два трансивера на указанный диапазон. Это позволяет, в случае необходимости, вести работу, как с группами, так и с МЧС. Кроме того, обеспечивается резервирование на случай отказа одного из аппаратов.
С другой стороны, иные группы пользуются связью 70 см диапазона, и, естественно, отказать им в связи им не можем. Поэтому предусмотрен и базовый 70 сантиметровый трансивер.
При выборе типов трансиверов факторами являлись простота эксплуатации, надежность и малое электропотребление. Оказалось, что оптимальны отнюдь не последние модели профессиональных возимых раций. Сложные радиолюбительские аппараты, несмотря на возможно лучшие характеристики, были отметены из -за избыточности функций и сложности в управлении.
Для радиосвязи в диапазоне частот 144-164 МГц служат два трансивера ic-320-6.
Частоты каналов — 144.800 145.400 145.450 145.500 145.550 145.575 164.400 164.475.
Для радиосвязи в диапазоне частот 433 МГц – трансивер ic-211.
Частоты каналов указаны в таблице.
Номер канала трансивера ic-211 Номер канала восьмиканальной рации Номер канала LPD Частота
1 1 1 433.075
2 2 2 433.100
3 3 6 433.200
4 4 10 433.300
5 5 12 433.350
6 6 17 433.475
7 7 23 433.625
8 8 30 433.800
9 — 18 433.500
10 — 22 433.600
11 — 26 433.700
12 — 30 433.800
13 — 34 433.900
14 — 38 434.000
15 — 42 434.100
Устойчивая радиосвязь невозможна без оптимально подобранной антенны. При выборе антенн исходили, естественно, из диаграммы направленности. Немаловажным фактором, конечно, является и механическая прочность, особенно устойчивость к ветровым нагрузкам.
Так же установлена антенна типа волновой канал, направленная на стену Ярыдага, для экспериментов и как резервная.
Фидеры выполнены из кабеля RG213 и имеют длину 15м.
Настоятельно рекомендуем для контроля параметров при установке и эксплуатации измеритель КСВ мощности.
Мы использовали прибор RS-40, эквивалент нагрузки 50 ом, набор разных переходников. К примеру, один из трех заготовленных фидеров вышел из строя, совершенно чудесным образом ушел КСВ. Пришлось выбросить и собрать взамен из огрызков…
Радиостанция введена в строй во время чемпионата в феврале 2019г. К сожалению, фотографии аппаратуры не сделали. Фотоотчет чуть позже. Дальнейшие планы — обеспечить связь по всей треккинговой тропе до Ахты. Для покрытия теневых зон планируем установку автономных репитеров, над коими сейчас и работаем. Как обычно будем рады жалобам и предложениям))
Место: Дагестан
Войдите на сайт или зарегистрируйтесь, чтобы оставить комментарий
Что я услышу на 2-метровом радиолюбительском диапазоне?
Во время прослушивания 2-метрового радиолюбительского диапазона вы можете ожидать, что услышите обычные разговоры или «тряпичное пережевывание», как это называют радиолюбители. Вы также можете услышать, как радиолюбитель по пути домой с работы спрашивает жену, не нужно ли ей что-нибудь из магазина.
Вы можете услышать, как оператор радиолюбителя сообщает о дорожно-транспортном происшествии и запрашивает экстренные службы.
Вы также можете услышать радиолюбителей, обеспечивающих экстренную связь на месте происшествия во время бедствия. Часто вы услышите, как радиолюбитель сообщает об условиях задолго до того, как широкая публика будет проинформирована о ситуации через обычные средства массовой информации. Еще до того, как вы услышите информацию, прослушивая сканер полиции или экстренных служб, вы уже слышали о ситуации, если вы следите за 2-метровым радиолюбителем.
Ниже представлен аудиоклип различных радиолюбителей, координирующих действия в чрезвычайных ситуациях. Это то, что известно как SSB (или односторонняя AM) для передачи на большие расстояния. На 2-метровом радиолюбительском диапазоне могут вестись местные трансляции аналогичного типа, но обычно звук намного чище, и это FM.
Зажимы для ветчины
Ваш браузер не поддерживает этот аудиоплеер. Нажмите кнопку воспроизведения (►) выше, чтобы воспроизвести аудио. Чтобы скачать файл, воспользуйтесь этой ссылкой. |
Пожалуйста, рассмотрите возможность обновления вашего браузера. 2-метровые любительские частоты зарезервированы для исключительного использования лицами, имеющими лицензию Федеральной комиссии по связи США (FCC) в качестве радиолюбителей или «радиолюбителей». Радиолюбители используют 2-метровый диапазон для обычных разговоров, а также для экстренной связи. Радиолюбителей часто первыми вызывают для оказания помощи в крупных бедствиях с помощью связи между населением и службами экстренной помощи, такими как правоохранительные органы, пожарные и службы экстренной медицинской помощи. Американский Красный Крест признал, что 2-метровый любительский диапазон является очень эффективным способом обеспечения связи во время чрезвычайных ситуаций, а радиолюбители обеспечивают 90% усилий по координации во время крупной чрезвычайной ситуации.
Как работает 2-метровый радиолюбительский диапазон?
В большинстве населенных пунктов местные радиолюбители владеют и обслуживают ретрансляторы на 2-метровом диапазоне, что способствует их связи за счет увеличения расстояния, на котором они могут общаться друг с другом, сохраняя при этом качество FM-передачи. Эти ретрансляционные станции расположены в высоких местах, таких как вершины гор или высокие здания в больших городах, и состоят из мощного передатчика и антенны с высоким коэффициентом усиления, что позволяет операторам радиолюбителей расширять зону покрытия, часто до 200 миль и более. Эти станции часто имеют альтернативные формы энергии, такие как генераторы, солнечная энергия и батареи, которые поддерживают их работу, когда коммерческое электроснабжение было прекращено из-за погодных условий или других бедствий. Отдельные операторы радиолюбителей также нашли альтернативные источники питания для своего оборудования, чтобы они могли работать даже при отсутствии электроэнергии.
Радиолюбители очень изобретательны в своем подходе к связи и часто могут найти способ связи, когда обычные средства связи, такие как мобильные телефоны, были прерваны. Например, радиолюбители могли совершать телефонные звонки в двухметровом диапазоне за много лет до изобретения сотового телефона.
Дополнительная информация о 2-метровом радиолюбительском диапазоне.
Поскольку это локальный и надежный диапазон, а также поскольку лицензионные требования для передачи на 2-метровом диапазоне легко соблюдаются в США и многих других странах, этот диапазон является самым популярным радиолюбительским диапазоном в Соединенных Штатах. 2-метровый диапазон часто является диапазоном, на котором радиолюбители устанавливают свои первые контакты. Чтобы получить лицензию оператора радиолюбительской связи, нужно пройти простой тест, содержащий 35 вопросов, охватывающих такие темы, как рабочие процедуры, правила и нормы, а также немного теории электроники. Для получения лицензии на работу в 2-метровом любительском радиодиапазоне сдавать тест на азбуку Морзе не требуется.
2-метровое радиооборудование также очень доступно по цене и может быть таким же простым, как небольшой портативный трансивер или мощная база или мобильный трансивер. Эта популярность также означает, что этот диапазон чаще всего используется для экстренной связи, например, для обеспечения экстренной связи между приютами Красного Креста и местными властями. Многие местные организации по оказанию помощи при стихийных бедствиях используют 2-метровый диапазон любительского радио для своей официальной связи во время чрезвычайных ситуаций.
Чтобы узнать больше о 2-метровом любительском радио и о том, что требуется для получения лицензии, свяжитесь с ARRL (Американской лигой радиоретрансляции) по адресу http://www.arrl.org или позвоните по телефону (860) 594-0300. Они могут предоставить вам местные контакты для учебных занятий в вашем районе, а также даты и места проведения тестов. Члены вашего местного радиолюбительского клуба помогут вам во всех аспектах получения лицензии, включая тип оборудования, которое вам нужно для начала работы.
Также джентльмен по имени Гордон Уэст хотел бы помочь вам начать работу на любительском радио. У него есть школа, которую вы можете посещать в Южной Калифорнии (Gordon West Radio School), или вы можете заказать учебные материалы в группе W5YI на сайте www.w5yi.org. Боб Крейн рекомендует материалы курса Гордона Уэста, поскольку они очень хорошо написаны и в то же время доставляют удовольствие от изучения. Мистер Уэст даже ответит на телефонный звонок, если у вас есть вопрос. Вы обнаружите, что операторы радиолюбителей — отличная группа людей. Они предоставляют эту незаменимую государственную услугу бесплатно.
Что такое 2-метровый радиолюбительский диапазон?
Согласно Википедии, «2-метровый любительский радиодиапазон является частью спектра УКВ (очень высоких частот), состоящего из частот от 144 000 МГц до 148 000 МГц». Эта связь, как правило, представляет собой передачу с ЧМ или частотной модуляцией, хотя некоторые операторы работают с использованием SSB (одна боковая полоса) или CW (код Морзе).
Эти режимы работы позволяют осуществлять связь на большие расстояния без использования ретрансляционных станций.
Ресурсы
W5YI : Ваш ресурс для любительского и коммерческого радио
Диапазон 144 МГц: 144,0–146,0 МГц — Общество радио Великобритании
Условия лицензирования диапазона 144 МГц
В Великобритании диапазон 144 МГц между 144,0–146,0 МГц выделен любительской службе и любительской спутниковой службе с основным статусом.
Ограничение мощности для Полных лицензиатов составляет 400 Вт (26 дБВт), ограничение мощности для лицензиатов промежуточного уровня — 50 Вт (17 дБВт), а для лицензиатов Foundation — 10 Вт (10 дБВт).
Приложение-2 условий лицензии Ofcom включает ограничение на использование без присмотра возле Скарборо.
UK План диапазона 144 МГц
Философия планирования диапазонов заключается в том, что частоты назначаются для определенных видов деятельности таким образом, чтобы все текущие пользователи могли практиковаться в различных режимах любительского радио с минимальными взаимными помехами.
План диапазона 144 МГц в Великобритании основан на плане диапазона 1 Международного союза радиолюбителей (IARU) для региона 1.
На плане показаны пределы частот отдельных «поддиапазонов» или сегментов. Распределение поддиапазонов позволяет указанной категории пользователей использовать любую частоту в этом поддиапазоне при условии, что никакая заметная энергия не попадает за пределы этого поддиапазона. Поэтому при выборе рабочей частоты пользователи должны учитывать ширину полосы своих боковых полос.
Столбец «Использование» указывает основное использование поддиапазона или сегмента. Он содержит частоты встреч/вызовов, согласованные для удобства УКВ. операторы, практикующие определенные способы связи. Эти частоты не являются частью принятого IARU диапазона 144 МГц, и хотя в обычном любительском духе другие операторы должны учитывать эти соглашения, никакие права на зарезервированные частоты не могут быть получены из упоминания в столбце использования.
Необходимая ширина полосы пропускания определяет максимальную ширину спектра излучений, рекомендуемую в поддиапазоне.
Режим указывает методы модуляции (например, CW-телеграфия, SSB/FM/DV-телефония или машинный режим), разрешенные в сегменте. Машинно-генерируемый режим (MGM) указывает на те передачи, которые полностью зависят от компьютерной обработки, например, FT8, FSK441, JT65B, WSPR или PSK31.
144,000 – 144,025 МГц Все режимы (CW/SSB/MGM)
Этот поддиапазон шириной 25 кГц был сделан всережимным, чтобы его можно было совместно использовать с нисходящими линиями от новых любительских спутниковых линейных транспондеров. Максимальная ширина полосы пропускания составляет 2,7 кГц. Пользователям спутников необходимо учитывать доплеровский сдвиг, чтобы гарантировать, что они остаются в пределах нижней границы диапазона.
144,025–144,150 МГц Телеграфия (CW) и MGM
Этот широкий диапазон 125 кГц предназначен для режимов с максимальной полосой пропускания 500 Гц, совместно используемой CW и узкополосным MGM. Нижние 75 кГц отведены исключительно для работы CW. Работа Морзе сосредоточена на частоте 144,050 МГц.
Верхние 50 кГц этого диапазона используются совместно с узкой активностью MGM и Земля-Луна-Земля (EME) (обычно с использованием режимов JTxx).
144,150–144,400 МГц Узкополосные виды (CW/SSB/MGM)
Узкополосные виды с максимальной шириной полосы 2,7 кГц всегда находятся на низкочастотном конце любого распределения ОВЧ или УВЧ. Здесь вы найдете сигналы Морзе (CW), телефонии (SSB) и машинного режима (MGM), такие как JT65 и FSK441.
Это основное место, где все DXers (и случайные) операторы устанавливают междугородние контакты. Станции, использующие SSB, называют CQ на частоте 144,300 МГц или около нее ключевым «центром активности». Режимы рассеяния метеоров (MS), такие как FSK441 около 144,370, являются еще одним примером активности DX, которую можно найти в этом сегменте.
144,400–144,500 МГц Маяки распространения
Эта область полосы специально выделена только для радиомаяков распространения. Пожалуйста, не ведите передачу в этом сегменте, особенно если вы используете FM-оборудование.
Такие передачи вызывают серьезные помехи для пользователей со слабым сигналом, которые прослушивают удаленные радиомаяки. Строго говоря, полоса маяка охватывает 144,400–144,490 МГц с защитной полосой 10 кГц до 144,500 МГц. Небольшому количеству радиобуев, расположенных на атлантическом побережье, были выделены частоты в полосе радиобуя. Они направляются в сторону Северной Америки в рамках эксперимента по трансатлантическому распространению.
144,500–144,794 МГц Все режимы
Эта область диапазона 144 МГц выделяется для любого режима с максимальной шириной полосы 20 кГц. Здесь вы можете найти сочетание телефонии и других режимов, которые могут включать данные, цифровые голосовые вызовы и режимы изображения (ТВ с медленным сканированием и т. д.). Использование амплитудной модуляции (AM) также допустимо в сегменте All Modes, но пользователей просят учитывать активность соседнего канала при выборе рабочих частот. Ряд пользователей AM теперь используют 144,550 МГц для своих телефонных контактов.
144,794–144,990 МГц Машинные режимы (MGM) и цифровая связь
В этом поддиапазоне можно найти различные машинные режимы с максимальной выделенной полосой пропускания 12 кГц. Режимы, некоторые из которых могут быть необслуживаемыми, включают автоматическую систему отчетов о пакетах (APRS), цифровые голосовые шлюзы и системы передачи данных AX25 (пакетные).
144,9900–145,1935 МГц Входные каналы ретранслятора (FM/DV)
В регионе 1 IARU выделено 16 общих ретрансляционных каналов, все они используют систему с разносом каналов 12,5 кГц. Входные каналы начинаются с RV48 (145,0000 МГц) и продолжаются до RV63 (145,1875 МГц).
145,2000–145,5935 МГц Симплексные каналы (FM/DV)
Между входными и выходными частотами репитера расположено около тридцати симплексных каналов. Все они используют режим интервала 12,5 кГц и обозначаются от V16 (145,200 МГц) до V47 (145,5935 МГц). Здесь вы найдете как стационарные, так и мобильные станции, особенно в районе FM-канала вызова на частоте 145,500 МГц.
Некоторые каналы специально предназначены для FM-шлюзов (обычно используется протокол EchoLink)
145,5935–145,7935 МГц Выходные каналы ретранслятора (FM/DV)
16 выходных частот ретранслятора расположены на 600 кГц выше, чем входные частоты, и это обычно называется «сдвигом» ретранслятора. Выходные каналы начинаются с RV48 (145,6000 МГц) и продолжаются до RV63 (145,7875 МГц). До недавнего времени все голосовые ретрансляторы использовали частотную модуляцию (FM), но она постепенно вытесняется цифровой голосовой (DV) связью. Поэтому вы, вероятно, найдете смесь FM и DV во всей сети ретрансляторов.
145,806–146,000 МГц Любительская спутниковая служба – все виды
В самом верхнем конце диапазона находится зона, выделенная исключительно для любительской спутниковой службы.
Послушайте этот сегмент, и вы можете услышать сигналы CW, FM, SSB или MGM с ряда низкоорбитальных любительских спутников. Следует также упомянуть спаривание каналов на частотах 145,200 МГц (восходящий канал) и 145,800 МГц (нисходящий канал), которые рекомендуются для работы в режиме разделения каналов с пилотируемыми космическими кораблями, такими как Международная космическая станция (МКС).
Приступая к работе на частоте 144 МГц
Одна из самых привлекательных сторон работы на частоте 144 МГц заключается в том, что с полосой пропускания 2 МГц, с которой можно поиграть, существует множество различных способов использования этого распределения для любительских служб. Вы хотите общаться только со станциями, находящимися в непосредственной близости от вас, или вы хотите установить DX-контакты со станциями намного дальше? Вы хотите работать из дома, в машине или выйти на вершину холма? Какие способы коммуникации вам интересны? Будет ли это через азбуку Морзе, телефонию или данные? Собираетесь ли вы использовать FM, SSB или компьютерный режим? Как насчет интернет-шлюзов, повторителей или спутников?
Сколько раз вы слышали, как станция говорит, что не слышит никакой активности в диапазоне 144 МГц? Вероятно, довольно часто, но когда вы спрашиваете эту станцию, какую антенну они используют, ответ, возможно, небольшая вертикальная, может быть, Slim-Jim, подключенная к 20-метровому довольно тонкому коаксиальному кабелю.
С тем же успехом они могли бы использовать кусок мокрой веревки! Дело в том, что для максимально эффективной работы на частоте 144 МГц вам понадобится хорошая антенна и короткая длина высококачественного кабеля с низкими потерями.
Как вы, несомненно, понимаете, существует множество типов антенн на выбор, но сначала следует задать несколько основных вопросов. Вам нужна локальная связь или вы хотите перейти на DX? Вы хотите всенаправленное покрытие или используете лучевую антенну? Начнем с основ. Конвенция предписывает, чтобы в местном коммуникационном трафике (голосовом и цифровом) на основе FM использовалась вертикальная поляризация. В режимах передачи DX CW и SSB или в машинном режиме (MGM), таком как FSK441, используется горизонтальная поляризация. Я не говорю, что вы не можете использовать FM с горизонтальной антенной, просто подавляющее большинство операторов следуют этому простому соглашению.
Если вам нужна местная связь (возможно, для FM-вещания), вам, вероятно, понадобится всенаправленное покрытие.
Простая вертикальная дипольная или вертикальная коллинеарная антенна очень популярна для этого типа передачи. Расположите его как можно выше, в идеале выше уровня крыши. Но не теряйте всю мощность передачи или принимаемые сигналы в фидере. Потратьте столько, сколько вы можете себе позволить, на коаксиальный кабель с низкими потерями, в идеале не менее 10 мм в диаметре.

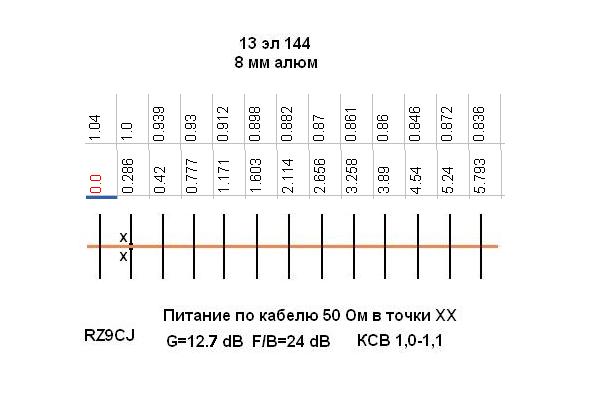

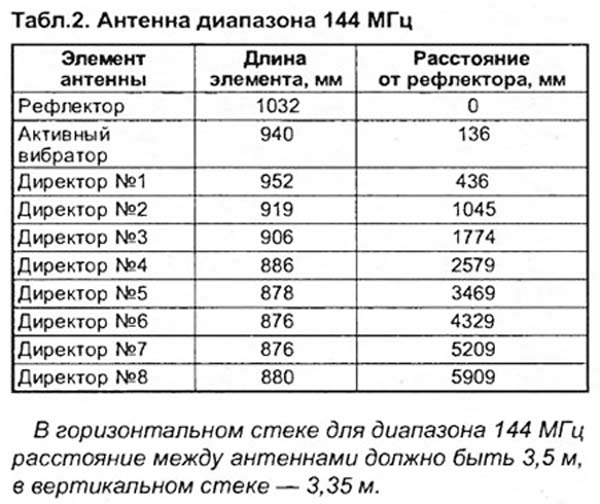

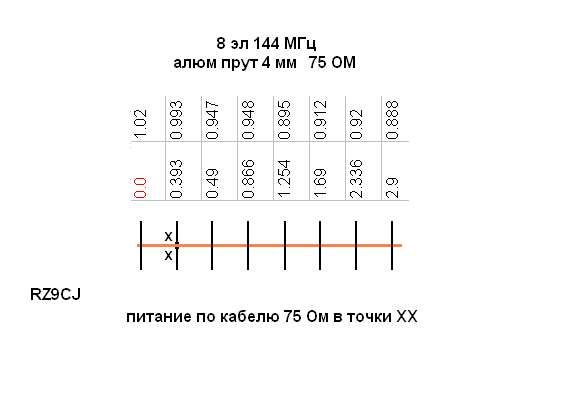

Если вы хотите работать на дальних дистанциях (DX) CW или SSB, вам потребуется какая-либо антенна с горизонтальной поляризацией. Яги 6-9элементы или более идеально. Однако, как и с любым типом направленной антенны, вы также должны использовать поворотное устройство. Возможно, вам удастся разместить небольшой Yagi и ротатор на подходящей дымовой трубе, но имейте в виду, что это часто ставит вашу антенну на ту же высоту, что и соседние телевизионные антенны. Реальность такова, что если вы хотите заниматься DX на диапазоне 144 МГц, вам понадобится солидная мачта или вышка, хороший ротатор и отличный Yagi. Конечно, есть еще один способ — управлять портативным компьютером с местной вершины холма.
С небольшой вехой и направленным лучом вы можете работать на сотни километров даже при относительно небольшой мощности. И это очень весело.
Режимы распространения на частоте 144 МГц
Если вы работаете исключительно с FM. оборудование, единственное распространение, с которым вы обычно сталкиваетесь, — это тропосферный режим. Время от времени вы можете слышать стационарные станции или ретрансляторы немного дальше. Однако, если вы используете режим слабого сигнала, такой как CW или SSB, вы испытаете волнение от захвата множества режимов распространения. Эти режимы включают тропосферный канал, полярное сияние, рассеяние метеоров (MS) и спорадический-E (Sp-E) и позволяют устанавливать контакты на расстоянии до 2000 километров, а иногда и дальше.
Получение последней информации о диапазоне 144 МГц
Если вам нужна актуальная информация о диапазоне 144 МГц, посетите эти веб-сайты.
