Слюдяной конденсатор. Слюдяные конденсаторы: характеристики, применение и особенности

Что такое слюдяной конденсатор. Каковы основные характеристики слюдяных конденсаторов. Где применяются слюдяные конденсаторы. Какие преимущества и недостатки у слюдяных конденсаторов. В чем отличие серебряно-слюдяных конденсаторов от обычных слюдяных.

Что такое слюдяной конденсатор и как он устроен

Слюдяной конденсатор — это тип конденсатора, в котором в качестве диэлектрика используется природный минерал слюда. Конструктивно он состоит из чередующихся слоев слюды и металлических обкладок.

Основные элементы конструкции слюдяного конденсатора:

• Пластины из натуральной слюды толщиной 0,015-0,1 мм
• Металлические обкладки (фольга или напыленный слой серебра)
• Выводы для подключения
• Корпус (пластмассовый или керамический)

Слюда обладает высокой диэлектрической проницаемостью (6-7) и электрической прочностью, что позволяет создавать конденсаторы с хорошими характеристиками.

Основные характеристики слюдяных конденсаторов

Слюдяные конденсаторы обладают рядом важных характеристик:

• Емкость: от единиц пФ до 0,1 мкФ
• Рабочее напряжение: до 500-1000 В
• Температурный коэффициент емкости: 35-75 ppm/°C
• Тангенс угла потерь: 0,0001-0,001
• Сопротивление изоляции: 10^10-10^12 Ом
• Диапазон рабочих температур: от -60°C до +70°C (до +155°C у термостойких)

Какие ключевые параметры характеризуют слюдяные конденсаторы? Высокая точность номиналов (до ±0,5%), стабильность характеристик, низкие потери на высоких частотах.

Области применения слюдяных конденсаторов

Где используются слюдяные конденсаторы? Основные сферы применения:

• Высокочастотные цепи радиоаппаратуры
• Генераторы и фильтры
• Измерительная техника
• Резонансные контуры
• Цепи связи и блокировки
• Импульсные схемы

Слюдяные конденсаторы находят применение везде, где требуются высокая стабильность параметров и малые потери на высоких частотах.

Преимущества и недостатки слюдяных конденсаторов

Какие достоинства и ограничения имеют слюдяные конденсаторы?

Преимущества:

• Высокая точность и стабильность номиналов
• Малые потери на высоких частотах
• Низкий температурный коэффициент емкости
• Высокое сопротивление изоляции
• Долговечность

Недостатки:

• Относительно высокая стоимость
• Ограниченный диапазон емкостей
• Крупные габариты
• Чувствительность к механическим воздействиям

Как видим, основные недостатки связаны с использованием природного материала — слюды.

Серебряно-слюдяные конденсаторы

Серебряно-слюдяные конденсаторы — это разновидность слюдяных конденсаторов, в которых обкладки выполнены путем напыления серебра на слюду. Чем отличаются серебряно-слюдяные конденсаторы от обычных?

• Более высокая точность номиналов (до ±1%)
• Меньший температурный коэффициент емкости
• Более высокая добротность
• Лучшая стабильность во времени

Серебряно-слюдяные конденсаторы обеспечивают наилучшие характеристики среди слюдяных конденсаторов и применяются в прецизионной аппаратуре.

Маркировка и условные обозначения слюдяных конденсаторов

Как читать маркировку слюдяных конденсаторов? Основные обозначения:

• КСО — конденсатор слюдяной опрессованный
• КСОТ — конденсатор слюдяной опрессованный термостойкий
• СГМ — слюдяной герметизированный малогабаритный

Далее указывается номинальная емкость, допуск и рабочее напряжение. Например, КСО-1 100 пФ ±5% 500В.

На схемах слюдяные конденсаторы обозначаются стандартным символом конденсатора с буквой «С» и порядковым номером.

Современные альтернативы слюдяным конденсаторам

В настоящее время слюдяные конденсаторы во многих применениях вытесняются другими типами. Какие современные конденсаторы могут заменить слюдяные?

• Керамические конденсаторы с диэлектриком C0G/NP0
• Пленочные конденсаторы (полистирольные, полипропиленовые)
• Прецизионные многослойные керамические конденсаторы

Эти типы конденсаторов при меньших габаритах обеспечивают сопоставимые или лучшие характеристики по сравнению со слюдяными.

Особенности применения слюдяных конденсаторов

При использовании слюдяных конденсаторов следует учитывать некоторые нюансы:

• Чувствительность к механическим воздействиям
• Возможность резкого изменения емкости при ударах
• Необходимость защиты от влаги
• Ограниченный срок хранения (до 25 лет)

Как правильно выбрать слюдяной конденсатор? Нужно учитывать требуемую емкость, рабочее напряжение, допуск, температурный коэффициент и условия эксплуатации.

Перспективы применения слюдяных конденсаторов

Несмотря на вытеснение современными типами, слюдяные конденсаторы продолжают применяться в некоторых областях. Где они остаются востребованными?

• Высокочастотная и измерительная техника
• Прецизионные генераторы и фильтры
• Специальная аппаратура с жесткими требованиями к стабильности
• Ремонт и восстановление старой радиоаппаратуры

В этих нишах уникальные свойства слюдяных конденсаторов по-прежнему востребованы.

Слюдяные конденсаторы | Основы электроакустики

Главная » Конденсаторы

Слюдяные конденсаторы



  Такие конденсаторы используют тот факт, что слюда сама способна накапливать энергию. Ее диэлектрическая проницаемость намного больше единицы, так что при меньших габаритах удается накопить больше энергии. В слюдяных конденсаторах в качестве диэлектрика используют природный материал — слюду, обладающую высокой механической и электрической прочностью и относительно высокой диэлектрической проницаемостью. Промышленность выпускала  слюдяные конденсато­ры

•  КСО – конденсатор слюдяной опрессованный,
• КСОТ – конденсатор слюдяной опрессованный термостойкий,
• СГМ – слюдяной герметизированный малогабаритный

Слюдяные спрессованные конденсаторы КСО применя­ют для работы в цепях постоянного и переменного токов, а также в импульсных режимах в диапазоне рабочих температур от — 60 до + 70°С.

Слюдяные конденсаторы, широко применявшиеся в контурах раньше, почти полностью уступили место керамическим конденсаторам, имеющим более высокие качества. Емкость слюдяных конденсаторов — от десятков до десятков тысяч пикофарад, а рабочие напряжения составляют сотни вольт. Обкладки делаются из фольги или наносятся на поверхность слюды в виде слоя серебра. Для уменьшения внешних влияний слюдяные конденсаторы запрессовываются в пластмассу. Меньше всего изменяется от нагрева емкость у конденсаторов группы Г, а наибольшее изменение может быть у группы А.
Слюдяные конденсаторы выдерживают относительно большие реактивные мощности. При изменении температуры изменяется размер воздушных прослоек, следовательно, и емкость конденсатора.
Слюдяные конденсаторы изготовляются на диапазон рабочих напряжений от 250 до 7000 В и реактивных мощностей — от 5 до нескольких сотен вар. В зависимости от величины ТКЕ они разделяются на четыре группы: А — ТКЕ не нормируется; Б — ТКЕ 200 — Ю-6 1 / град; В — ТКЕ 100 — Ю-6 1 / град.

Слюдяные конденсаторы предназначены для работы в цепях постоянного, переменного и пульсирующего тока. Благодаря малым потерям и высокому сопротивлению диэлектрика их используют главным образом в цеп я ч высокой частоты, а в остальных цепях радиотехнической аппаратуры — только в качестве разделительных и переходных.
Слюдяные конденсаторы имеют сравнительно небольшие размеры и пригодны для работы в цепях высокой частоты. Раньше их широко применяли в колебательных контурах и других электрических цепях радиоаппаратуры. В настоящее время их заменяют керамическими конденсаторами, имеющими лучшие качественные показатели.

Слюдяные конденсаторы предназначены для работы в высокочастотных цепях. Их выпускают следующих типов: КСО — конденсаторы слюдяные спрессованные пластмассовые, СГМ — герметизированные малогабаритные, К 31У — ЗЕ — слюдяные малой мощности повышенной надежности. Слюдяные конденсаторы предназначаются для работы в высокочастотных цепях, и в качестве разделительных элементов в схемах радиоэлектронной аппаратуры.
Слюдяные конденсаторы имеют малые потери, высокое пробивное напряжение, небольшой коэффициент абсорбции и высокое сопротивление изоляции. Низковольтные слюдяные конденсаторы широко применяются в резонансных контурах, цепях блокировки и связи. Жаростойкие слюдяные конденсаторы ( K31I1 — 1), выполненные из слюды флогопит, работают при температурах до 500 С.



Пределы номинальных емкостей и напряжений конденсато­ров КСО приведены в табл. 30.

Теплостойкие слюдяные спрессованные кон­денсаторы КСОТ ислользуют в диапазоне рабочих температур от — 60 до +155°С. Пределы номинальных емкостей И напряжения постоянного тока приведены в табл. 31.

Таблица 30

Конденсатор	Номинальное напряжение, В	Пределы номинальных емкостей, пФ
КСО-1 КСО-2 КСО-5 КСО-6 КСО-7 КСО-8 КСО- 10 КСО-11 КСО- 12 КСО-13	250 500 500 — 250 1000 2500 — 1000 2500 — 250 3000 — 250 3000 — 250 5000 — 250 7000 — 250	51 — 750 100 — 2400 470 — 10000 100 — 2700 47 — 3300 1000 — 30 000 47 — 50000 10 — 10000 10 — 20000 10 — 50 000

Герметизированные слюдяные конденсаторы КСГ, ССГ, СГМ и СГМЗ применяют для работы в условиях повышен­ной влажности и пониженного атмосферного давления в диапазоне рабочих температур от — 60 до +80°С.

Они имеют широкие пре­делы номинальных напряжений (25 — 1500 В) и емкостей (51 — 100 000 пФ). Таблица 31

Конденсатор	Номинальное напряжение, В	Пределы номинальных емкостей, пФ	Конденсатор	Номинальное напряжение. В	Пределы номинальных емкостей, пф
КСОТ-1 КСОТ-2 КСОТ-5	250 500 500	51 — 510 100 — 1200 470 — 6800	КСОТ-6 КСОТ-7 КСОТ-8	1000 1000 1000	100 — 1500 1600 — 3300 3500 — 10000





Керамические, стеклокерамические конденсаторы

Бумажные и металлобумажные конденсаторы

Пленочные конденсаторы

Электролитические конденсаторы

Подстроечные (Полупеременные) конденсаторы

Диффузионные и МДП конденсаторы (металл-диэлектрик-полупроводник)

Электрический конденсатор

Твердотельные конденсаторы

Слюдяной конденсатор — Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

Конденсаторы переменной ( а и полупеременной ( б емкости и их условное обозначение.  [16]

Слюдяной конденсатор ( рис. 7, б) состоит из двух пакетов металлических пластин и слюдяных прокладок. Между каждой парой пластин, принадлежащих разным пакетам, помещается тонкая прокладка из слюды. Собранные таким образом конденсаторы запрессовываются в пластмассу, из которой выходят наружу два лепестка по одному от каждого пакета пластин. Они служат для включения конденсатора в схему.  [17]

Слюдяные конденсаторы выпускаются О, I, II, III классов точности. По стабильности емкости слюдяные конденсаторы могут быть изготовлены с температурным коэффициентом емкости, не превышающим 0 005 % / С.  [18]

Влияние облучения быстрыми нейтронами на слюдяные конденсаторы — кнопочные ( а и общего назначения ( б. Условные обозначения те же, что на.  [19]

Слюдяные конденсаторы состоят из чередующихся слоев слюдяного диэлектрика и металлических электродов. Электроды представляют собой либо металлическую фольгу, либо осажденное на диэлектрик серебро. Конденсаторы с серебряными электродами благодаря непосредственному контакту между электродом и диэлектриком используют во всех случаях, где требуется высокая стабильность работы конденсаторов, например в системах синхронизации и регулирования частоты.  [20]

Слюдяные конденсаторы.  [21]

Слюдяные конденсаторы ( рис. 1, табл. 3) применяют как переходные, разделительные, блокировочные и в различных фильтрах.  [22]

Слюдяные конденсаторы выполняются в виде пакетов пластин оловянной или медной фольги с прослойками из слюды. Иногда обкладки наносятся распылением серебра на пластинки слюды.  [23]

Керамические конденсаторы. а трубчатого, б дискового, в горшкового и г боченоч-ного типов.  [24]

Слюдяные конденсаторы имеют малый тангенс угла потерь ( 10 — 3), но, как и керамические, вызывают наибольшее число отказов радиопередающих устройств.  [25]

Слюдяные конденсаторы выполняются в виде пакетов пластин оловянной или медной фольги с прослойками из слюды. Иногда обкладки наносятся распылением серебра на пластинки слюды.  [26]

Керамические конденсаторы. а трубчатого, б дискового, в горшкового и г боченоч-ного типов.  [27]

Слюдяные конденсаторы имеют малый тангенс угла потерь ( 10 — 3), но, как я керамические, вызывают наибольшее число отказов радиопередающих устройств.  [28]

Слюдяные конденсаторы благодаря очень тонким пластинкам слюды ( порядка 0 015 мм) имеют большую удельную емкость, чем керамические; кроме того, они более стабильны и высокочастотны.  [29]

Слюдяные конденсаторы являются старейшим типом конденсаторов. Они имеют, как правило, плоскую конструкцию, представляя собой стопку, в которой чередуются прокладки металлических ( изфольги) и слюдяных пластинок. Часто стопки собираются из пластинок посеребренной слюды. Собранная таким образом стопка скрепляется обжимками, контактирующими с металлическими обкладками, или спрессовывается пластмассой.  [30]

Страницы:      1    2    3    4    5

Silver Mica Capacitor & Mica Capacitor » Electronics Notes

Конденсаторы из серебряной слюды

 обеспечивают высокую точность, высокую добротность и стабильную работу и доступны с низкими значениями, как правило, для использования в радиочастотных цепях.

---

Учебное пособие по конденсаторам Включает:
Использование конденсаторов Типы конденсаторов Электролитический конденсатор Керамический конденсатор Танталовый конденсатор Пленочные конденсаторы Серебряный слюдяной конденсатор Суперконденсатор Конденсаторы для поверхностного монтажа Технические характеристики и параметры Как купить конденсаторы — советы и подсказки Коды и маркировка конденсаторов Таблица преобразования

---

Конденсатор из серебряной слюды обеспечивает очень высокий уровень производительности с жесткими допусками и низкими уровнями изменения значений в зависимости от температуры.

Благодаря своим характеристикам, этот конденсатор был предпочтительным для многих радиочастотных конструкций и схем, таких как генераторы, фильтры и везде, где требовались жесткие допуски и конденсатор с малым дрейфом.

Конденсатор из серебряной слюды

В настоящее время конденсаторы других типов, такие как керамические конденсаторы, способны обеспечить аналогичный уровень производительности в меньшем пространстве или объеме, а также по гораздо более низкой цене. В результате конденсатор из серебряной слюды является электронным компонентом, который в наши дни широко не используется 9 .0009

Несмотря на этот факт, эти электронные компоненты по-прежнему доступны и используются в ряде приложений, где необходимая производительность требует их. С ними также можно столкнуться при ремонте старых радиоприемников и других существующих схем, особенно старых радиочастотных конструкций и оборудования.

Эти конденсаторы традиционно доступны в виде устройств с выводами, но некоторые конденсаторы для поверхностного монтажа из серебряной слюды также доступны в виде специальных продуктов.

Что такое серебряно-слюдяной конденсатор

Серебряные слюдяные конденсаторы

разработаны на основе самых ранних слюдяных конденсаторов, которые использовались в начале 1920-х и 30-х годов. Эти первые слюдяные конденсаторы были изготовлены компанией Dubilier, и некоторые из их конденсаторов Micadon до сих пор можно увидеть в старинных радиоприемниках.

Эти конденсаторы изготавливались из листов слюды и медной фольги, скрепленных между собой и зажатых зажимами — часто можно было увидеть хомуты в конструкции конденсатора.

Эти первые слюдяные конденсаторы имели низкий уровень устойчивости и стабильности из-за несовершенной службы слюдяного диэлектрика, который был естественным материалом. Ссылки на слюдяные конденсаторы от 1920s всегда относится к этому типу.

Старые слюдяные конденсаторы были усовершенствованы, и их характеристики были значительно улучшены, чтобы получить конденсаторы из серебряной слюды, которые использовались совсем недавно и даже доступны сегодня.

Конденсаторы из серебряной слюды, как следует из названия, используют слюдяной диэлектрик, который затем покрывают серебром, чтобы получить пластины или электроды конденсатора.

Слюда представляет собой блестящий природный силикатный минерал со слоистой или моноклинной структурой, что означает, что его можно легко разделить на тонкие пластины.

Материал имеет относительно высокую диэлектрическую проницаемость по сравнению со многими другими природными слоистыми минералами. Обычно он составляет от 5 до 7. Слюда также очень стабильна механически и химически, что делает ее хорошей основой для электронных конденсаторов. Химическая стабильность означает, что долговременная работа серебряно-слюдяного конденсатора особенно хороша.

Слюда не реагирует с маслом, водой, многими кислотами, щелочами и растворителями. В результате старение не происходит в какой-либо значительной степени, а изменения водяного пара в атмосфере не вызывают чрезмерных изменений в общих характеристиках конденсатора.

Натуральная слюда должна быть тщательно отобрана, поскольку некоторые образцы содержат примеси, которые могут ухудшить характеристики серебряно-слюдяного конденсатора. Кроме того, листы слюды, используемые в производстве конденсаторов, относительно тонкие и имеют толщину примерно от 0,025 до 0,1 мм.

Существует большая степень вариации сырья, так как оно встречается в природе. Это приводит к более высоким производственным затратам из-за необходимости проверки, сортировки и производственных вариаций.

Существуют различные типы слюды: наиболее распространены мусковит (отличные электрические свойства) и флогопит (высокая термостойкость). Слюда встречается в ограниченном количестве мест по всему миру, включая Индию, Центральную Африку и Южную Америку.

Хотя слюда дороже других диэлектриков, она является идеальной формой диэлектрика для конденсаторов с очень высокими характеристиками. Краткое изложение свойств слюды приведено ниже:

Диэлектрические параметры слюды
Параметр	Значение
Диэлектрическая проницаемость	6
Диэлектрическая прочность	10 000 вольт на мил

Свойства конденсатора из серебряной слюды

Причиной постоянного использования этих электронных компонентов, особенно в некоторых радиочастотных конструкциях, является тот факт, что они могут обеспечить очень высокий уровень производительности, во многих областях лучше, чем любой другой тип конденсатора. Однако во многих приложениях другие, более современные технологии обеспечивают уровни производительности, соответствующие конкретным требованиям.

Особые свойства серебряно-слюдяного конденсатора приведены ниже:

• Высокая точность: Конденсаторы из серебряной слюды могут быть получены с допуском +/- 1%. Это намного лучше, чем практически любая другая форма конденсатора, доступная сегодня.
• Температурный коэффициент: Температурный коэффициент серебряно-слюдяных конденсаторов намного лучше, чем у большинства других типов конденсаторов. Температурный коэффициент положительный и обычно находится в диапазоне от 35 до 75 ppm/C, при среднем значении +50 ppm/C. Это свойство полезно для обеспечения того, чтобы генераторы (и фильтры) не дрейфовали чрезмерно с температурой.
• Диапазон значений: Значения для конденсаторов из серебряной слюды обычно находятся в диапазоне от нескольких пикофарад до двух или, возможно, трех тысяч пикофарад.
• Низкое изменение емкости в зависимости от напряжения:   Конденсаторы из серебряной слюды практически не зависят от напряжения.
• Высокая добротность :   Серебряно-слюдяные конденсаторы имеют очень высокую добротность и, наоборот, низкий коэффициент мощности. Они оба почти не зависят от частоты. Это одно из свойств конденсаторов, которое полезно при создании стабильных малошумящих генераторов и селективных фильтров.

Несмотря на то, что серебряно-слюдяные конденсаторы отличаются высокой устойчивостью и низким температурным коэффициентом, известно, что иногда их стоимость резко возрастает. Когда это происходит, это может привести к скачку частоты генератора или изменению свойств фильтра.

Структура конденсатора из серебряной слюды

Самые первые слюдяные конденсаторы в 1920-х годах изготавливались путем физического зажима листов слюды с медными электродами между ними. Они были оставлены открытыми для атмосферы. Характеристики этих первых слюдяных конденсаторов были, что неудивительно, очень плохими, но они были улучшены, когда вместо них использовались серебряные электроды.0009

В современных электронных компонентах используются серебряные электроды, нанесенные непосредственно на слюду. Несколько слоев используются для получения необходимого уровня емкости. Также большое влияние на емкость оказывает площадь электродов.

После изготовления основного серебряно-слюдяного конденсатора он помещается в керамическую оболочку, которая снижает проникновение влаги и других загрязняющих веществ.

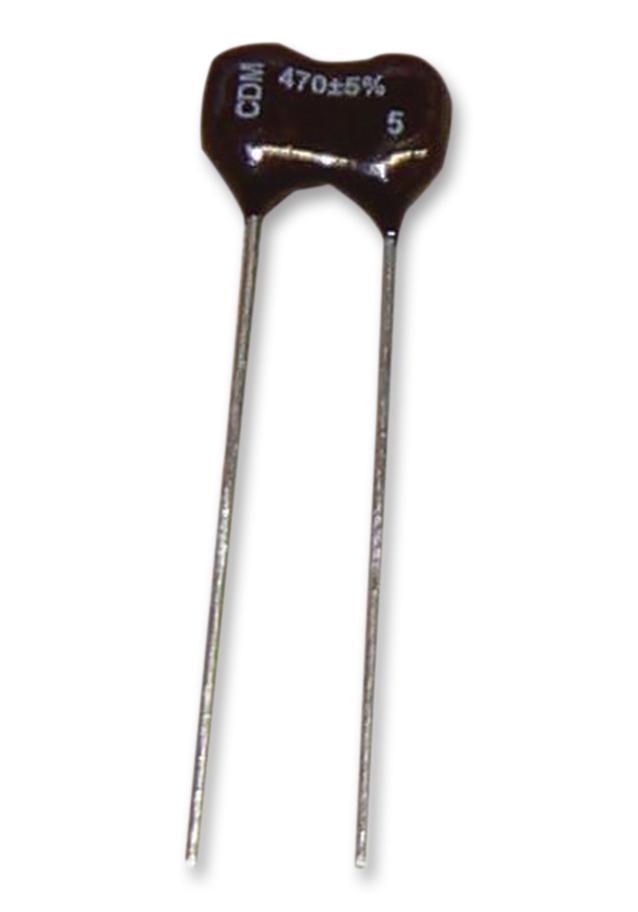

Конденсаторы из серебряной слюды

в основном доступны в версиях с выводами — ограниченное количество конденсаторов из серебряной слюды для поверхностного монтажа, доступных у ограниченного числа поставщиков. Они, как правило, являются более специализированным продуктом.

Конденсатор из серебряной слюды

Те конденсаторы из серебряной слюды, которые использовались для ламповых или ламповых радиоприемников, обычно заключались в капсулу из воска. Воск на этих электронных компонентах относительно легко плавился, оставляя небольшие «капли» воска на дне радиоприемника.

Старый конденсатор из серебряной слюды, который мог использоваться в антикварном или старинном радиоприемнике

Применение конденсатора из серебряной слюды

Конденсаторы

Silver Mica способны обеспечить очень высокий уровень точности, стабильности и низких потерь. В результате серебряно-слюдяные конденсаторы нашли широкое применение, в частности, в радиочастотных приложениях:

• Фильтры:   Жесткие уровни допуска серебряно-слюдяного конденсатора позволяют рассчитать и спрогнозировать точную производительность. Кроме того, низкий уровень потерь серебряно-слюдяного конденсатора позволяет реализовать фильтры с высокой добротностью.
• ВЧ-генераторы:   Конденсаторы из серебряной слюды можно использовать в ВЧ-генераторах. В этих приложениях их низкие уровни потерь позволяют улучшить добротность настроенной схемы. Это обеспечивает улучшенную стабильность и более низкий уровень фазового шума. Кроме того, их низкий температурный коэффициент позволяет даже автогенераторам достигать хороших уровней стабильности и низкого дрейфа.
• Соединение и развязка: Стоимость серебряно-слюдяных конденсаторов обычно означает, что они не используются для связи и развязки, но они могут выдерживать высокое напряжение, и это может означать, что они время от времени использовались в этих приложениях. Их можно использовать в радиочастотных передатчиках и усилителях, где используются их высоковольтные характеристики, поскольку недорогие керамические или фарфоровые конденсаторы не являются широко доступными.

Краткое описание конденсаторов из серебряной слюды

В приведенной ниже таблице представлены некоторые характерные особенности серебряно-слюдяных конденсаторов, которые можно учитывать при разработке новых радиочастотных или общих электронных схем, а также при замене старых компонентов в старинных радиоприемниках и т. п.

Конденсаторы из серебряной слюды были электронными компонентами, которые в свое время предлагали наилучшие характеристики с точки зрения стабильности и точности. Они имели свои недостатки, но тем не менее обеспечивали отличный уровень производительности.

Сегодня другие компоненты, а также методы и топологии проектирования электронных схем и радиочастот означают, что использование этих компонентов резко сократилось, и они используются очень редко. Версии для поверхностного монтажа, похоже, недоступны, поэтому их использование очень ограничено.

Сводка конденсаторов из серебряной слюды
Параметр	Детали
Диапазон значений	От нескольких пФ до ~4700 пФ
Рабочее напряжение	от 100 В до 1 кВ
Температурный коэффициент	30 – 75 частей на миллион / °C
Преимущества	Доступны близкие значения допуска Низкие уровни температурного коэффициента Высокая добротность Низкие потери Очень низкое изменение емкости при изменении напряжения
Недостатки	Большой Дорогой Иногда подвержен внезапным скачкам значений Малодоступны, если вообще доступны, в качестве конденсаторов для поверхностного монтажа
