SMD-резисторы маркируются в зависимости от типоразмера и точности. SMD-резисторы в 0402-ом корпусе не имеют маркировки.
Резисторы с допуском 1% типоразмера 0603 маркируются с использованием таблицы EIA-96 (см.ниже) двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу номинала сопротивления, а буква – показатель степени по основанию 10 для определения номинала в Омах.
| Код | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Значение | 100 | 102 | 105 | 107 | 110 | 113 | 115 | 118 | 121 | 124 | 127 | 130 | 133 | 137 | 140 | 143 | 147 | 150 | 154 | 158 | 162 | 165 | 169 | 174 |
| Код | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Значение | 178 | 182 | 187 | 191 | 196 | 200 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 |
| Код | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 |
| Значение | 316 | 324 | 332 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 |
| Код | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 |
| Значение | 562 | 576 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 750 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
| Код | S | R | A | B | C | D | E | F |
| Значение | 10 -2 | 10 -1 | 1 | 10 | 10 2 | 10 3 | 10 4 | 10 5 |
Например, маркировка 10R означает, что резистор имеет номинал 124*10 -1 Ом = 12.
4 Ом.
Резисторы с допуском 1% типоразмера 0805 и выше обозначаются кодом из четырех цифр: первые три цифры – обозначение мантиссу, а четвертая – степень для десятичного основания, таким образом получится значение сопротивления резистора в Омах. К данному коду также может прибавляться буква R – обозначение десятичной точки.
Например, резистор с кодом 1503 это 150х10 3 =150 кОм
В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).
SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.
SMD резисторы
SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа.
SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.
Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
Типоразмеры SMD резисторов
В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.
Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603.
Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.
Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

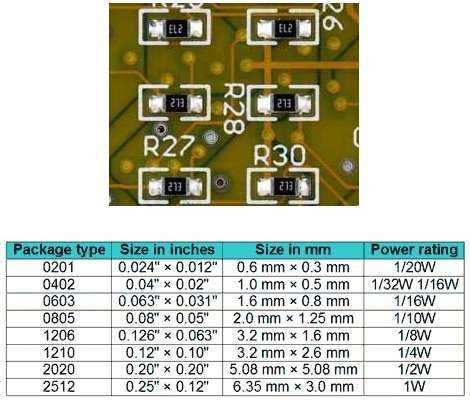

Размеры SMD резисторов и их мощность
Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.
Маркировка SMD резисторов
Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.
В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.
Маркировка с 3 и 4 цифрами
В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя.
Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.
Еще несколько примеров определения сопротивлений в рамках данной системы:
- 450 = 45 х 10 0 равно 45 Ом
- 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
- 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
- 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)
Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.
Маркировка EIA-96
SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.
Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель.
Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)
Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:
- 01А = 100 Ом ±1%
- 38С = 24300 Ом ±1%
- 92Z = 0.887 Ом ±1%

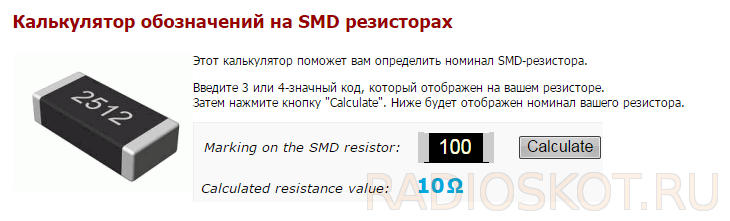

Онлайн калькулятор SMD резисторов
Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.
Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).
Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.
Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
38 комментариев
Спасибо, очень удобный справочник.
Спасибо Вам за прекрасную и необходимую работу!
Полезная информация.Просто,удобно и понятно.Спасибо!
Все бы ничего, почему калькулятор не считаетв EIA?
Вроде все считает..
Буковку «С» нужно ввести после номинала
Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.
На обычных резисторах этот номинал означает 22 Ома
Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!
смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)
Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора).
Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.
В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.
Трехзначный код
Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код.
У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.
Давайте рассмотрим это на примере:
Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).
На следующем рисунке приведем еще несколько примеров:
Трехзначный код резисторов со сопротивлением менее 10 Ом
В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).
При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.
Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера.
Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.
Четырехзначный код (прецизионные резисторы)
В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.
Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.
Четырехзначный код резисторов с сопротивлением менее 100 Ом
С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).
При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.
Код EIA-96 (прецизионные резисторы)
В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.
В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.
На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.
Практические примеры EIA-96
На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки
Допуски сопротивлений
Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).
Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.
Маркировка SMD резисторов — обозначения и расшифровка
Маркировка конденсаторов: расшифровка цифр и букв
В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.
Маркировка керамических устройств
Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.
Таблица для расшифровки маркировки керамических SMD накопителей
Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.
Маркировка электролитических SMD накопителей
Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:
- В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
- В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.
Маркировка современных импортных электролитических конденсаторов
- Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
- Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.
Маркировка танталовых накопительных смд устройств
Маркировка танталовых смд накопителей состоит из следующих частей:
- Большой латинской буквы, указывающей на рабочее напряжение компонента;
- Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.
Обозначение танталовых смд накопительных компонентов
Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.
Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность.
Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя
Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.
Как маркируются большие конденсаторы
Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.
На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.
На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.
Графическое обозначение смд накопителя на электрической схеме
Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.
Что такое SMD-резистор – внутреннее устройство
В конструкцию СМД-резистора входят:
- Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
- Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
- Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.
Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.
Цифро-буквенная маркировка резисторов
На резисторах времен СССР нанесены цифры и буквы, по которым можно определить характеристики данного элемента. Стоит две или три цифры и латинская буква. Цифры — это номинал, буква — множитель. С цифрами все более-менее понятно, а вот какой букве какой множитель соответствует, надо запомнить или иметь под рукой таблицу.
Таблица расшифровки буквенных обозначений в маркировке резисторов старого образца
Если стоит только цифра без буквы, цифры обозначают сопротивление в Омах, а допуск равен 20%.
То есть, если написано просто 33, значит перед вами резистор на 33 Ом с допуском 20%.
Примеры расшифровки цифро-буквенной кодировки резисторов
Примеры расшифровки кодов на резисторах:
- 3R9J — сопротивление на 3,9 Ом с допуском 5%. Буква R означает, что умножать надо не единицу, то есть множитель, по сути, отсутствует. Так как стоит буква между двух цифр, то она показывает еще место запятой. Вот и получаем, номинал 3,9 Ом. С допуском просто — в соответствующем столбике находим нужную букву и смотрим допустимые отклонения.
- 215RG — сопротивление 215 Ом с допуском 2%. Буква R стоит после трех цифр, значит их надо умножить на 1.
1K0J — резистор на 1 кОм с допуском 5%. Буква K обозначает множитель 10³. Это значит, что цифру, которая стоит перед ней надо умножить на 1000. Намного проще перед обозначением поставить букву «К». В результате получаем кОм, что читается как «кило Ом».
- 12K4F — 12,4 кОм с допуском 1%. Так как стоит буква K, цифру надо умножать на 1000 (10³), но она стоит между цифрами, значит — обозначает запятую. Получаем 12,4 кОм.
- 10KJ — 10 кОм с допуском 5%. Множитель 10³ (1000) стоит после цифры 10, так что это 10 кОм.
- M10J — буква M обозначает множитель 106 или 1 000 000. Так как M стоит перед цифрой 10, перед ней должна стоять запятая. Итого получаем, 0,10 * 1 000 000 = 100 000 Ом или 100 кОм. Можно еще написать 0,1 МОм, но этот вариант используется редко.
- 2M2K — резистор 2,2 МОм с допуском 10%. Множитель стоит между двумя цифрами, обозначая положение запятой. Получаем число 2,2. Буква М обозначает что это число надо умножить на 1 000 000 (106) что обычно обозначается как МОм. Вот и получаем 2,2 мОм.
- 6G8M — резистор 6,8 ГОм.
- 1T0M — 1 ТОм.
Получаем 12,4 кОм.Как вы уже, наверное, поняли, можно не имея таблицы вместо латинских букв ставить соответствующие им русские. Так намного проще. Единственное что надо запомнить, что буква R или E — множитель «1». Та же ситуация, если не стоит никаких букв, а только цифры. Номинал указан в Омах. Если усвоите это правило, маркировка резисторов советского периода освоится легко.
https://youtube.com/watch?v=d-LnqfmfsGo
Группа – 3
Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение от 15 до 40 вольт в более низкое напряжение ряда 12,0 – 5,0 – 3,3 вольта. Такие преобразователи применяются в телевизорах, мониторах, автомобильной и бытовой технике.
Для получения ряда более низких напряжений за этими микросхемами часто устанавливают микросхемы первой группы.
Назначение выводов:
- IN — входное напряжение питания 4,8…25в. (Для некоторых типов до 50в.)
- GND — земля, общий провод.
- EN – напряжение включения. При подаче напряжения логической единицы на этот вывод микросхема включается, при соединении с землей — отключается.
- SW — выход для подключения дросселя.
- FB — напряжение обратной связи (0,6…0,8в).
- BST — вывод для подключения керамического конденсатора 0,1…1 мкф.
Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R3, R4 и рассчитывается по формуле:
R3 = (Vout / Vfb -1) • R4
здесь Vfb – значение напряжения на входе FB, в.
Значение Vfb указано в таблице для каждой микросхемы. При подборе аналога необходимо брать микросхему с тем же значением Vfb, иначе выходное напряжение сильно изменится. Это может повредить устройство.
Конденсатор C3 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают. Конденсаторы С1, С4 рекомендуется устанавливать емкостью от 4 до 10 мкф.
Делитель R1, R2 устанавливается таким образом, чтобы напряжение на входе EN было 2..5 в.Маркировка DC/DC преобразователей в корпусе SOT23-6
Условные обозначения: y – буква, код года изготовления
m – буква, код месяца изготовления
w – буква, код недели изготовления
a – буква, код места изготовления
p – буква, код партии
Разновидности маркировки SMD резисторов
Важной характеристикой резисторов считается типоразмер. Простыми словами говоря, это величина, длина и ширина корпуса
Именно учитывая эти элементы, удается подобрать соответствующие разводке платы.
Рассмотрим, некоторые типовые размеры резисторов и их расшифровку по цифрам:
- SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 50 В.
- SMD-резисторы0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 100 В.
- SMD-резисторы 0603: длина =1,6 мм, ширина =0,8 мм, высота =0,45 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,01 Вт, напряжение максимум 100 В.
- SMD-резисторы 0805: длина =2,0 мм, ширина =1,2 мм, высота =0,4 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,125 Вт, напряжение максимум 200 В.
- SMD-резисторы 1206: длина =3,2 мм, ширина =1,6 мм, высота =0,5 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,25 Вт, напряжение максимум 400 В.
- SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.
- SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 1 Вт, напряжение максимум 400В.
Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.Из этого следует, что если увеличивается маркировка чип резисторов, то повышается и номинальная рассеиваемая мощность.
Трехзначные цифры
Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%. Например, типоразмер резисторов с маркировкой 0603, 0805 и 1206.
Четырехзначные цифры
Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли.
Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.
Стандарт EIA-96
Если резистор представлен комбинацией из букв и цифр, то первые два знака – значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.
Что собой представляет маркировка smd резисторов
Резисторы smd – это постоянные детали, которые необходимы для поверхностного монтажа на плату. Если сравнивать smd резисторы и металлопленочные резисторы, то первые будут в несколько раз меньше, но есть и такие которые имеют большие размеры, именно поэтому существует маркировка smd резисторов. По форме они также отличаются, есть квадратные, прямоугольные и круглые и даже овальные. Внимательно изучая смд резистор маркировку, можно отметить, что маркировка бывает цифровая или буквенная.
Главным отличием смд резисторов является наличие небольших контактов, которые вставляются в печатную плату. Рассмотрим, для чего нужна маркировка резисторов.
Для чего нужна маркировка резисторов
Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.
- Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
- Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.
Например, код 04 может указывать на 107 Ом.Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.
Какие характеристики показывает
Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.
Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:
- Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
- Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
- Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.
Такое значение указывает на сопротивление резистора при внешних воздействиях на него.Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.
Основные виды и размеры SMD приборов
Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении.
В размещенной таблице, типовые размеры указаны также и в мм.
Маркировка SMD компонентов — резисторы
| Прямоугольные чип-резисторы и керамические конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | H, мм (дюйм) | A, мм | Вт |
| 0201 | 0.6 (0.02) | 0.3 (0.01) | 0.23 (0.01) | 0.13 | 1/20 |
| 0402 | 1.0 (0.04) | 0.5 (0.01) | 0.35 (0.014) | 0.25 | 1/16 |
| 0603 | 1.6 (0.06) | 0.8 (0.03) | 0.45 (0.018) | 0.3 | 1/10 |
| 0805 | 2.0 (0.08) | 1.2 (0.05) | 0.4 (0.018) | 0.4 | 1/8 |
| 1206 | 3.2 (0.12) | 1.6 (0.06) | 0.5 (0.022) | 0.5 | 1/4 |
| 1210 | 5.0 (0.12) | 2.5 (0.10) | 0.55 (0.022) | 0.5 | 1/2 |
| 1218 | 5.0 (0.12) | 2.5 (0.18) | 0. 55 (0.022) | 0.5 | 1 |
| 2010 | 5.0 (0.20) | 2.5 (0.10) | 0.55 (0.024) | 0.5 | 3/4 |
| 2512 | 6.35 (0.25) | 3.2 (0.12) | 0.55 (0.024) | 0.5 | 1 |
| Цилиндрические чип-резисторы и диоды | |||||
| Типоразмер | Ø, мм (дюйм) | L, мм (дюйм) | Вт | ||
| 0102 | 1.1 (0.01) | 2.2 (0.02) | 1/4 | ||
| 0204 | 1.4 (0.02) | 3.6 (0.04) | 1/2 | ||
| 0207 | 2.2 (0.02) | 5.8 (0.07) | 1 |
SMD конденсаторы
Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:
| Танталовые конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | T, мм (дюйм) | B, мм | A, мм |
| A | 3. 2 (0.126) | 1.6 (0.063) | 1.6 (0.063) | 1.2 | 0.8 |
| B | 3.5 (0.138) | 2.8 (0.110) | 1.9 (0.075) | 2.2 | 0.8 |
| C | 6.0 (0.236) | 3.2 (0.126) | 2.5 (0.098) | 2.2 | 1.3 |
| D | 7.3 (0.287) | 4.3 (0.170) | 2.8 (0.110) | 2.4 | 1.3 |
| E | 7.3 (0.287) | 4.3 (0.170) | 4.0 (0.158) | 2.4 | 1.2 |
Катушки индуктивности и дроссели SMD
Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.
dr>
Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате.
Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.
Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.
Диоды и стабилитроны в корпусе SMD
Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.
| Диоды, стабилитроны, конденсаторы, резисторы | |||||
| Тип корпуса | L* (мм) | D* (мм) | F* (мм) | S* (мм) | Примечание |
| DO-213AA (SOD80) | 3. 5 | 1.65 | 048 | 0.03 | JEDEC |
| DO-213AB (MELF) | 5.0 | 2.52 | 0.48 | 0.03 | JEDEC |
| DO-213AC | 3.45 | 1.4 | 0.42 | — | JEDEC |
| ERD03LL | 1.6 | 1.0 | 0.2 | 0.05 | PANASONIC |
| ER021L | 2.0 | 1.25 | 0.3 | 0.07 | PANASONIC |
| ERSM | 5.9 | 2.2 | 0.6 | 0.15 | PANASONIC, ГОСТ Р1-11 |
| MELF | 5.0 | 2.5 | 0.5 | 0.1 | CENTS |
| SOD80 (miniMELF) | 3.5 | 1.6 | 0.3 | 0.075 | PHILIPS |
| SOD80C | 3.6 | 1.52 | 0.3 | 0.075 | PHILIPS |
| SOD87 | 3.5 | 2.05 | 0.3 | 0.075 | PHILIPS |
Транзисторы в корпусе SMD
СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности.
Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.
Маркировка SMD компонентов
Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.
Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.
Скачать программу для расшифровки обозначения SMD деталей
Маркировка SMD-резисторов: хитрости вычисления номинала
Аббревиатура SMD часто встречается при монтаже или изучении электронных схем.
Это определённый тип компонентов, пришедших на замену классической сквозной пайке. Так как размеры SMD-составляющих значительно отличаются от обычных, то и маркировка на них используется другая. В этой статье мы расскажем, как прочитать маркировку SMD-резисторов, что это вообще такое, и какие способы определения номинала существуют.
Что такое SMD
SMD – английская аббревиатура, обозначающая Surface Mounted Device, то есть – устройство, монтируемое на поверхность. В целом, под SMD понимается метод нанесения компонентов на печатную плату, который ещё называют поверхностным. Ему противопоставляется классический метод — сквозной монтаж, когда ножки элементов продеваются в отверстия монтажной платы и фиксируются в них.
SMD подразумевает установку прямо на токопроводящие дорожки платы. Такой подход позволил значительно сэкономить место на плате, уменьшить размер компонентов и, в целом, удешевить и автоматизировать процесс монтажа. Тем не менее, на практике часто встречается гибрид обеих технологий — сквозного монтажа и поверхностного.
Назначение резисторов
Назначение SMD-резисторов то же самое, что и у обычных — преобразование силы тока в напряжение и наоборот с помощью имеющегося у него сопротивления. Таким образом, основная величина, по которой можно определить нужный резистор — сопротивление. Измеряется оно в Омах. Соответственно, при маркировке на элементе указывается именно количество Ом.
Размеры и обозначения
SMD-резисторы имеют компактные размеры. Самый маленький типоразмер может быть всего 0,4×0,2 мм. Поэтому от стандартной цветовой маркировки решили отказаться. Вместо неё сейчас используется три разных типа обозначений: 3 цифры, 4 цифры и 2 цифры и буква. Но логика распознавания элемента у них одна.
3 и 4 цифры
Всё довольно просто и логично — есть три цифры. Две первые — мантисса, третья — степень, в которую нужно возвести число 10 для получения множителя. Перемножив это всё, получим итоговое сопротивление.
Например, на резисторе стоит 312. 31 — основание, 2 — степень числа 10.
В итоге, получается нехитрое выражение 31·10² или 31·100 = 3100 Ом. На самом деле, чтобы не проводить всех этих математических операций, можно просто запомнить, что к первым двум цифрам нужно прибавить указанное третьей цифрой количество нулей. То есть, к 31 просто добавить два нуля.
Маркировка с четырёхзначными числами не отличается методом расшифровки. Просто применяются они для резисторов с точностью в 1%. Например, 7920 будет обозначать всего 792 Ом, так как 10° = 1, и после умножения получаем 792. Или используя более простую методику — после 792 нужно добавить 0 нулей, то есть ни одного.
Цифры и буквы в обозначениях
Тут всё немного усложняется. Во-первых, встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.
Обозначение с двумя цифрами и буквой чем-то похоже по логике на простые цифровые обозначения.
Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица. Итак, первые две цифры обозначают код, согласно которому в таблице нужно найти соответствующую мантиссу. Буква — это степень десяти. Вариантов здесь немного и есть хоть какая-то логика: S или Y дают 10־², R или X – 10־¹. Затем по нарастанию: А — 10°или 1, B – 10¹, C – 10² и так далее.
Например, имеем резистор 49R. Смотрим в таблицу — получаем мантиссу 316. Литера R говорит нам, что степень десяти равна -1. То есть, нужно не умножать на 10, а, наоборот — разделить. В итоге, получаем значение 31,6 Ом.
Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.
Как видно, способ маркировки только цифрами гораздо удобнее и проще, хотя и не позволяет обозначить некоторые номиналы резисторов.
youtube.com/embed/ZscbCkGG-9o?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Онлайн-сервисы
На сайте можно узнать номинал резистора, и, наоборот, как будет выглядеть маркировка для определённого сопротивления.
https://www.asutpp.ru/kalkulyator-markirovki-smd-rezistorov.html — аналогичный сервис, с тем же функционалом.
Тоже самое делает сервис https://allcalc.ru/node/940. В общем, подобных инструментов в сети предостаточно.
ИнженерияОбзор системы тёплый пол Devi: особенности, плюсы и минусы
ИнженерияВиды шаровых муфтовых кранов: назначение, устройство, некоторые модели
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
10 кОм (103) 5% резистор для поверхностного монтажа 0805 (упаковка из 20 штук) – КварцКомпоненты
- Дом
- Все продукты
- 10 кОм (103) 5% SMD резистор 0805 (упаковка из 20 штук)
рупий 10.
00 (без НДС)
CD40106 — Шестигранная инверторная микросхема триггера Шмитта
рупий 15.00
IC3845 ШИМ-контроллер токового режима IC DIP-8 в корпусе рупий 16.
00
- Описание
- Доставка + Возврат
- Отзывы
10 кОм 1/8 Вт 0805 упаковка Чип-резистор для поверхностного монтажа представляет собой небольшой резистор для поверхностного монтажа. Это толстопленочный резистор с керамическим корпусом в качестве подложки.
Приложения:
- Бытовая электроника
- Портативные устройства
- Промышленное применение
- Управление питанием
- Проекты мини-печатных плат своими руками
Технические характеристики:
| Сопротивление | 10 кОм (103) |
| Резистор Размер чипа | 0805 |
| Допуск | 5% |
| Мощность | 1/8 Вт |
| Диапазон температур | от -55°C до +125°C |
| Тип крепления | Поверхностный монтаж |
| Количество клемм | 2 |
| Температурный коэффициент | ±100 частей на миллион/°C |
| Количество | 20 штук |
Комплектация:
Резистор 10 кОм — 0805 SMD Упаковка — 20 шт.
Доставка + Возврат
Политика возврата
Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.
1. Производственный брак
Если вы получили продукт с производственным дефектом, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки. Обратите внимание, что если ваш товар уже перепаян или изменен каким-либо образом, мы не сможем принять его к возврату.
2. Отгружен не тот товар
Если ваш товар выглядит не так, как показано на изображении на нашем веб-сайте, мы примем его обратно и вернем деньги или заменим товар по вашему выбору.
Ограничение возврата
Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта.
Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт. Возвраты принимаются только в течение 3 дней с момента доставки.
Доставка
Мы осуществляем бесплатную доставку всех предоплаченных заказов по всей Индии. Для заказов наложенным платежом взимается 70 индийских рупий для заказов на сумму менее 599 индийских рупий и 20 индийских рупий для заказов на сумму более 599. Пожалуйста, свяжитесь с нашей службой поддержки по адресу [email protected] по любым вопросам, связанным с доставкой.
Обратите внимание, что минимальная стоимость заказа составляет 200 индийских рупий как для заказов с предоплатой, так и для заказов с наложенным платежом.
Отзывы {{/если}} {{if compare_at_price_min > price_min}}Продажа
{{/если}} {{если доступно}}Распродано
{{/если}} {{if tagLabelCustom}}${название}
{{if compare_at_price_min > price_min}}
{{html Shopify.
formatMoney(compare_at_price_min, window.money_format)}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{еще}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{/если}}
{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}
smd%20marking%20code%20103%20паспорт резистора и примечания к применению
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
