Что такое SMD транзисторы. Как определить цоколевку SMD транзистора по маркировке. Какие бывают типы корпусов SMD транзисторов. Как правильно подобрать аналог SMD транзистора.
Что такое SMD транзисторы и в чем их преимущества
SMD транзисторы (Surface Mounted Device) — это полупроводниковые приборы для поверхностного монтажа на печатную плату. В отличие от выводных транзисторов, SMD компоненты имеют плоские контактные площадки вместо проволочных выводов.
Основные преимущества SMD транзисторов:
- Компактные размеры — в 3-5 раз меньше аналогичных выводных компонентов
- Возможность автоматизированного монтажа на плату
- Меньшие паразитные емкости и индуктивности
- Лучшие частотные характеристики
- Возможность двухстороннего монтажа на плату
Благодаря этим преимуществам SMD транзисторы широко применяются в современной электронике, особенно в мобильных устройствах, где важна миниатюризация.
Основные типы корпусов SMD транзисторов
Наиболее распространенные типы корпусов SMD транзисторов:
- SOT-23 — самый популярный корпус для маломощных транзисторов
- SOT-89 — для силовых транзисторов средней мощности
- SOT-223 — для мощных транзисторов
- DPAK (TO-252) — для силовых транзисторов большой мощности
Корпус SOT-23 имеет 3 вывода и габариты всего 2.9 x 1.3 x 1 мм. В нем выпускаются биполярные и полевые транзисторы малой мощности.
Маркировка SMD транзисторов
На корпусе SMD транзисторов обычно наносится краткая кодовая маркировка, состоящая из 2-3 символов. Это может быть:
- Часть полного наименования транзистора (например, 2N для 2N7002)
- Уникальный код производителя
- Обозначение типа и параметров транзистора
Для определения полного наименования и параметров SMD транзистора по краткой маркировке используются специальные справочники от производителей.
Как определить цоколевку SMD транзистора
Цоколевка (распиновка) SMD транзистора зависит от типа корпуса и может отличаться у разных производителей. Основные способы определения цоколевки:- По маркировке на корпусе и справочнику производителя
- С помощью мультиметра путем прозвонки выводов
- По DataSheet на конкретную модель транзистора

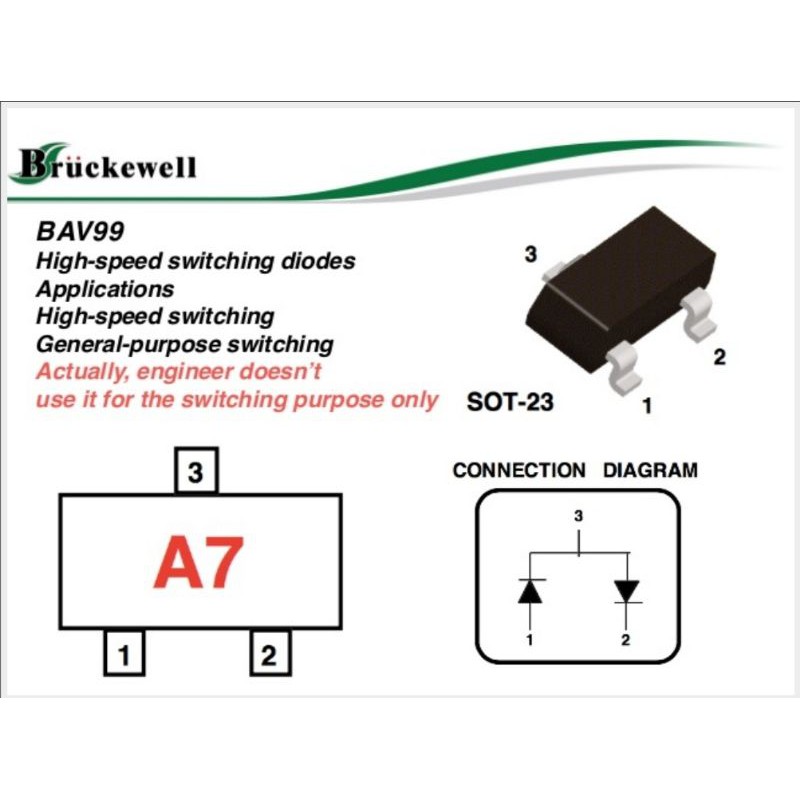

Например, для популярного корпуса SOT-23 стандартная цоколевка биполярного транзистора:
- 1 — База
- 2 — Эмиттер
- 3 — Коллектор
Но у некоторых производителей она может отличаться, поэтому всегда нужно сверяться с документацией.
Подбор аналогов SMD транзисторов
При подборе аналога SMD транзистора необходимо учитывать следующие параметры:
- Тип проводимости (NPN/PNP для биполярных, N-канал/P-канал для полевых)
- Максимальное напряжение коллектор-эмиттер
- Максимальный ток коллектора
- Коэффициент усиления по току
- Граничная частота
- Мощность рассеивания
- Тип корпуса
Важно подбирать аналог с характеристиками не хуже оригинального транзистора. Для упрощения поиска можно использовать онлайн-сервисы подбора аналогов электронных компонентов.
Особенности монтажа SMD транзисторов
При монтаже SMD транзисторов нужно соблюдать следующие правила:
- Использовать паяльное оборудование для поверхностного монтажа
- Применять паяльную пасту или флюс для лучшей пайки
- Строго соблюдать температурный режим пайки
- Не допускать перегрева компонента
- Проверять качество пайки и отсутствие замыканий
Для ручного монтажа удобно использовать паяльную станцию с феном. Для серийного производства применяется автоматизированное оборудование.
Проверка работоспособности SMD транзисторов
Основные способы проверки SMD транзисторов:
- Прозвонка мультиметром в режиме «диод»
- Измерение коэффициента усиления
- Проверка работы транзистора в схеме
При прозвонке биполярного NPN транзистора переход база-эмиттер и база-коллектор должны иметь прямое сопротивление 0,6-0,7 В, а эмиттер-коллектор — большое сопротивление в обе стороны.
Для более точной проверки параметров SMD транзисторов используются специальные тестеры полупроводников.
Применение SMD транзисторов в электронных устройствах
Благодаря своим преимуществам, SMD транзисторы широко применяются в современной электронике:
- Мобильные телефоны и планшеты
- Ноутбуки и компьютерная техника
- Автомобильная электроника
- Бытовая техника
- Промышленная автоматика
- Медицинское оборудование
SMD транзисторы используются для усиления сигналов, в импульсных источниках питания, в драйверах двигателей и других узлах электронных устройств.
Заключение
SMD транзисторы являются важным компонентом современной электроники. Правильный выбор типа транзистора, знание особенностей маркировки и цоколевки позволяют эффективно применять эти компоненты при разработке и ремонте электронных устройств. При работе с SMD транзисторами важно пользоваться технической документацией и соблюдать правила монтажа.
описание их особенностей, способов применения и режимов работы
Содержание:
SMD транзистор – компоненты, предполагающие поверхностный монтаж на электронную плату. По своему виду они напоминают кирпичики – прямоугольную продолговатую форму, без выводов или вводов в виде проволок. На краях и торцах такого транзистора нанесен припой, именно они являются площадкой для контактов. В промышленности, они изготавливаются точными автоматическими системами. Вначале приклеивается SMD элемент, а затем к нему происходит припаивание других компонентов.
Согласно последним экологическим требованиям используются припои без содержания свинца в них. Сами SMD транзисторы могут иметь самую разлиную форму или конфигурацию. В статье будут рассмотрены все особенности этих электронных компонентов и как они используются в современной электротехнике. В качестве бонуса, статья содержит два видеоролика и полезный скачиваемый материал в формате PDF.
Маркировка и взаимозамена
Электронные компоненты для поверхностного монтажа прочно вошли в нашу жизнь и сегодня составляют не менее 70% от числа всех производимых промышленностью электронных приборов и устройств.
Чтобы иметь представление о виде этих приборов, достаточно открыть корпус любого современного устройства, например мобильного телефона. В далеком прошлом элементы SMD можно было увидеть разве что в наручных электронных часах и разработках ВПК.
SMD (Surface Mounted Device) — это компоненты, предназначенные для поверхностного монтажа. SMD резисторы и конденсаторы выглядят как кирпичики.
Сегодня любой современный печатный монтаж, сделанный производственным способом (то есть серийно), немыслим без этих электронных компонентов, имеющих малые размеры и поверхностный монтаж на плате. Поэтому они получили названия планарных элементов в SMD (SMT) корпусах. Эти элементы не очень популярны среди радиолюбителей именно из-за трудностей монтажа: используется технология насыщения, минимизация и интеграция дорожек и мест для пайки элементов в печатном монтаже. А для ремонтников- профессионалов и опытных радиолюбителей SMD-элементы – основной рабочий материал.
SMD транзистор на схемеКак по маркировке правильно определить тип установленного в плату SMD- прибора, быстро и точно найти замену, подскажет предлагаемый материал.
Поскольку многие корпуса внешне похожи друг на друга, важнейшее значение приобретают их размеры, а для идентификации прибора необходимо знать не только маркировку, но и тип корпуса.
Возможна ситуация, когда фирмы-производители в один и тот же корпус под одной и той же маркировкой помещают разные по назначению и электрическим характеристикам приборы. Так, фирма Philips помещает в корпус SOT-323 мини-транзистор n-p-n проводимости BC818W и маркирует его кодом Н6, а фирма Motorola в такой же корпус с точно такой же маркировкой Н6 помещает р-п-р транзистор MUN5131T1.
Можно спорить о частоте таких совпадений, но они нередки и встречаются даже среди продукции одной фирмы. Так, у фирмы Siemens в корпусе SOT-23 (аналог КТ-46) с маркировкой 1А выпускают- ся транзисторы ВС846А и SMBT3904, естественно, с разными электрическими параметрами.
Различить такие совпадения может только опытный человек по окружающим компонентам обвески и схеме включения.
К сожалению, иногда путаница наблюдается и с цоколевкой выводов элементов в одинаковых SMD-корпусах, выпускающихся разными фирмами. Это происходит из-за неоправданно большого количества действующих стандартов, регламентирующих требования к таким корпусам.
Практически каждая зарубежная фирма-производитель работает по своим стандартам. Это происходит потому, что органы стандартизации не поспевают за разработками производителей. Однако есть тенденция к единой стандартизации корпусов и обозначений элементов для поверхностного монтажа.
Таблица условных обозначений (маркировки) на корпусах SMD транзисторов для поверхностного монтажа, их тип и аналоги.А пока встречаются элементы, корпус которых имеет стандартные размеры, но нестандартное название. Корпуса с одним и тем же названием могут иметь разную высоту. Она зависит от емкости и рабочего напряжения конденсаторов и величины рассеиваемой мощности резисторов.
Что дает применение
При использовании SMD компонентов не нужно сверлить отверстия в платах, формировать и обрезать выводы перед монтажом. Сокращается число технологических операций, уменьшается стоимость изделий. SMD компоненты меньше обычных, поэтому плата с такими элементами и устройство в целом будут более компактными. Мобильный телефон без SMD элементов не был бы в полном смысле мобильным.
SMD компоненты можно монтировать с обеих сторон платы, что еще больше увеличивает плотность монтажа. Устройство с SMD элементами будет иметь лучшие электрические характеристики за счет меньших паразитных емкостей и индуктивностей. Есть, конечно, и минусы. Для монтажа SMD компонентов нужно специальное оборудование и технологии. С другой стороны, монтаж электронных плат давно осуществляется автоматизированными комплексами. Чего только не придумает человек!
smd транзисторПри ремонтных работах во многих случаях можно монтировать и демонтировать SMD компоненты. Однако и здесь не обойтись без вспомогательного оборудования.
Припаять микросхему в BGA корпусе без паяльной станции невозможно!
Да и планарную микросхему с сотней выводов утомительно паять вручную. Разве только из любви к процессу. Предохранитель тоже могут иметь SMD исполнение. Такие штуки используют на материнских платах для защиты USB или PS/2 портов.
[stextbox id=’info’]Пользуясь случаем, напомним, что устройства с PS/2 разъемами (мыши и клавиатуры) нельзя переключать «на ходу» (в отличие от USB). Но если случилась такая неприятность, что PS/2 устройство перестало работать после «горячей» коммутации, не спешите хвататься за голову. Проверьте сначала SMD предохранитель вблизи соответствующего порта.[/stextbox]
Сравнение с обычными элементами
Помните, мы с вами ремонтировали материнскую плату компьютера и меняли конденсаторы и полевые транзисторы? Это достаточно крупные элементы, на которых можно невооружённым взглядом прочесть маркировку. Конденсаторы в низковольтном стабилизаторе напряжения ядра процессора на материнской плате нельзя сделать очень маленькими.
Для должной фильтрации пульсаций они должны обладать емкостью в несколько сотен микрофарад. Такую емкость не втиснешь в маленький объем.
Полевые транзисторы в этом стабилизаторе тоже нельзя сделать очень маленькими. Через них протекают токи в десятки ампер. Используются полевые транзисторы с очень небольшим сопротивлением открытого канала — десятые и сотые доли Ома. Но при таких токах они могут рассеивать мощность в половину Ватта и больше. Протекание тока по открытому каналу вызывает нагрев транзистора. Тепло при этом излучается в окружающее пространство через площадь корпуса транзистора. Если корпус будет очень маленьким, транзистор не сможет рассеять тепло и сгорит.
Кстати, обратите внимание: полевые транзисторы припаяны корпусом к площадкам печатной платы.
Медные площадки хорошо проводят тепло, поэтому теплоотвод получается более эффективным. Но есть на той же материнской плате компоненты, по которым не протекают большие токи, и они не рассеивает большой мощности. Поэтому их можно сделать очень небольшими. Если мы заглянем внутрь компьютерного блока питания, то увидим там очень небольшие по размерам конденсаторы и резисторы. Они используют в цепях управления и обратной связи.
Полезный материал: что такое полупроводниковый диод.
Такие элементы выглядят как цилиндрик или кирпичик с тонкими проволочными выводами. Монтаж этих компонентов ведется традиционным способом: через отверстия в плате элемент припаивается выводами к контактным площадкам платы. Это технология была освоена десятки лет назад. Е
е недостаток в том, что в плате нужно сверлить десятки или сотни отверстий. Это не самая простая технологическая операция. Чтобы избавиться от сверления (или уменьшить число отверстий) и уменьшить размеры готовых изделий, и придумали SMD компоненты.
Материнские платы компьютеров содержат как обычные элементы с проволочными выводами, так и SMD компонентов. Последних – больше.
Как выглядят компоненты SMD
Интересно отметить, что надежность пайки бессвинцового припоя ниже, чем припоев, содержащих свинец. Поэтому директива RoHS не распространяется, в частности, на военные изделия и активные имплантируемые медицинские устройства. SMD диоды и стабилитроны выглядят как кирпичики с очень короткими выводами (0,5 мм и меньше), либо как цилиндрики с металлизированными торцами. SMD транзисторы бывают в корпусах различных размеров и конфигураций.
Широко распространены, например, корпуса SOT23 и DPAK. Выводы могут располагаться с одной или двух сторон корпуса. Микросхемы для поверхностного монтажа можно условно разделить на два больших класса. У первого выводы располагаются по сторонам корпуса параллельно поверхности платы. Такие корпуса называются планарными. Выводы могут быть с двух длинных или со всех четырех сторон. У микросхем другого класса выводы делаются в виде полушаров снизу корпуса.
Как правило, в таких корпусах делают большие микросхемы (чипсет) на материнских платах компьютеров или видеокартах. Интересно отметить, что на традиционные элементы вначале наносилась цифровая маркировка. На резисторах, например, наносили тип, номинальное значение сопротивления и отклонение.
Затем стали использовать маркировку в виде цветных колец или точек. Это позволяло маркировать самые мелкие элементы. В SMD элементах используются буквенно-цифровая (там, где позволяет типоразмер) и цветовая маркировка.
Материал по теме: Как подключить конденсатор
Заключение
Рейтинг автора
Написано статей
Более подробно о транзисторах можно узнать из статьи Что такое транзистор. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.
coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки статьи:
www.masterkit.ru
www.shemabook.ru
www.vsbot.ru
Предыдущая
ПолупроводникиМаркировка SMD транзисторов
Следующая
ПолупроводникиЧто такое динистор?
Распиновка smd транзисторов
TL одна из самых массово выпускаемых интегральных микросхем, с начала своего выпуска в году TL устанавливалась в большинство блоков питания компьютеров, ноутбуков, телевизоров, видео-аудио техники и другой бытовой электроники. TL является прецизионным программируемым источником опорного напряжения. Такая популярность обусловлена низкой стоимостью, высокой точностью и универсальностью. Принцип работы TL легко понять по структурной схеме: если напряжение на входе источника ниже опорного напряжения Vref, то и на выходе операционного усилителя низкое напряжение соответственно транзистор закрыт и ток от катода к аноду не протекает точнее он не превышает 1 мА.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Кодовая маркировка SMD транзисторов
- Цоколевка распространенных биполярных и полевых транзисторов
SMD ТРАНЗИСТОРЫ - Транзистор 2SC3356-S
- Маркировка SMD транзисторов
- Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.
- TL431 схема включения, TL431 цоколевка
- Транзистор MMBT5401
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать даташиты на полевые all-audio.pro читать характеристики на отечественные транзисторы.
Кодовая маркировка SMD транзисторов
Транзистор биполярный в корпусе SOT с маркировкой Y1 используется в драйверах светодиодных светильников как до трансформатора напряжения, так и после него. Аналогом для замены данного транзистора является транзистор s с маркировкой J3Y. Замена транзистора на аналог возможна только в драйверах светильников, указанных в характеристиках к данному транзистору. Регистрация Вход. Каталог товаров Новинки Управляемые светодиодные светильники Точечные светильники Светильники настольные, торшеры, ночники Прожектора Комплектующие и запчасти Запасные части к драйверам светильников Поиск по компоненту Транзисторы Конденсаторы Диоды Резисторы Поиск по модели светильника Estares Saturn 60w г Estares Saturn 60w г.
Код артикула: y1-sot Сравнение Избранное. Обзор Отзывы 0 Datasheet. Написать отзыв. Datasheet NPN Transistor ss datasheet. В наличии. В корзину. Быстродействующий диод для ремонта светодиодных светильников. Драйвер для светодиодного светильника Arion w, Sirius w или Union w. Компонент драйвера светодиодного светильника для ремонта. Подписывайтесь на нас. Все права защищены.
Диагностика и замена SMD компонента.
Цоколевка распространенных биполярных и полевых транзисторов
Характеризуется большим коэффициентом передачи тока, низким уровнем шумов и хорошей линейностью. В связи с этим, он часто встречаются в радио-приемниках передатчиках , различных схемах предварительного усиления сигнала. Полупроводниковый кристалл s размещен в стандартном пластиковом корпусе TO для дырочного монтажа. Оба корпуса имеют три контакта и его цоколевка выглядит стандартно для такого типа транзисторов: эмиттер, коллектор, база. У всех устройств серии s одинаковые предельно допустимые режимы эксплуатации и электрические характеристики.
Электронная справка основных параметров транзистора MMBTLT1 ( 1AM)(1АМ) биполярного высокочастотного npn, его.
SMD ТРАНЗИСТОРЫ
Конференция по ремонту электронной аппаратуры. Место встречи лучших русскоговорящих специалистов. Схемы, справочники, документация, советы мастеров. От Toshiba — новые строчные транзисторы и заменники для мониторов и ТВ техники. Электрические системы автомобиля 2. Скачал вышеуказанную прогу — показывает что это MT 3S11T. Шит говорит что данный транзистор только в корпусе SOT Питание инвертора около 6V. Перерыл весь тЫрнэт. Подскажите кто знает.
Транзистор 2SC3356-S
Полевые транзисторы. Транзисторы малой мощности. Транзисторы средней и большой мощности. Цветовая и кодовая маркировка полевых и биполярных транзисторов.
Коллекторный ток BC и BC может доходить до мА, что в свою очередь позволяет использовать их в управлении электронными устройствами средней мощности, например, в драйверах для небольших двигателей, реле, а также в небольших светодиодных лентах.
На рисунке ниже показана классическая схема управления реле с использованием транзистора BC
Маркировка SMD транзисторов
SMD транзисторы. Маркировка и взаимозамена SMD-транзисторов. Как по маркировке правильно определить тип установленного в плату SMD- прибора, быстро и точно найти замену, подскажет предлагаемый материал. Можно спорить о частоте таких совпадений, но они нередки и встречаются даже среди продукции одной фирмы. Различить такие совпадения может только опытный человек по окружающим компонентам обвески и схеме включения.
Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.
Схематическое обозначение PNP-транзистора в схеме выглядит так:. Существует также другая разновидность биполярного транзистора: NPN транзистор. Здесь уже материал P заключен между двумя материалами N. Вот его схематическое изображение на схемах. Так как диод состоит из одного PN-перехода, а транзистор из двух, то значит можно представить транзистор, как два диода!
Расшифровка кодовых обозначений на smd-радиодеталях: Si-N- (Silicon NPN transistor) — кремниевый NPN (обратный) транзистор; Si-N-Darl- (Silicon .
TL431 схема включения, TL431 цоколевка
Транзисторы в SMD корпусе, очень удобны, особенно где каждый миллиметр платы важен. Представьте, как бы изменился мобильный телефон плата которого полностью из SMD деталей , если бы там использовали обычные выводные DIP детали. У планарных, как и у обычных транзисторов, есть множество видов, составные Дарлингтон , полевые, биполярные и IGBT биполярные транзисторы с изолированным затвором.
Транзистор MMBT5401
ВИДЕО ПО ТЕМЕ: СМД all-audio.pro выглядят и их all-audio.proй фен для пайки из паяльника за 5 минут.
Проекты на микроконтроллерах. Расшифровка кодовых обозначений на smd-радиодеталях:. Тип марк. Тип прибора Цветовая маркировка Структ. Еще проекты. Исправление ошибок службы DNS Как выбрать контроллер для видеостены?
Новости: 9. Высказывания: Большинство имеет за собой власть, но не право; меньшинство всегда имеет за собой право.
Транзистор биполярный в корпусе SOT с маркировкой Y1 используется в драйверах светодиодных светильников как до трансформатора напряжения, так и после него. Аналогом для замены данного транзистора является транзистор s с маркировкой J3Y. Замена транзистора на аналог возможна только в драйверах светильников, указанных в характеристиках к данному транзистору. Регистрация Вход. Каталог товаров Новинки Управляемые светодиодные светильники Точечные светильники Светильники настольные, торшеры, ночники Прожектора Комплектующие и запчасти Запасные части к драйверам светильников Поиск по компоненту Транзисторы Конденсаторы Диоды Резисторы Поиск по модели светильника Estares Saturn 60w г Estares Saturn 60w г.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками.
BC547 Transistor Pinout, Datasheet, Equivalent, Circuit & Specs
23 августа 2021 — 0 комментариев
BC547 представляет собой транзистор SMD SOT23-3 в корпусе NPN с напряжением VCE 45 В и током коллектора 100 мА.
Его можно использовать в качестве переключающего транзистора с малым сигналом. Он также имеет низкое базовое напряжение 6V. BC547 представляет собой транзистор NPN , поэтому, когда на базу не подается питание, коллектор и эмиттер остаются открытыми (обратное смещение). Когда на базовый вывод подается положительное напряжение, транзистор включится. Максимальное усиление этого транзистора равно 800, что определяет коэффициент усиления устройства. Максимальный базовый ток ограничен 5 мА, а ток коллектор-эмиттер для этого устройства составляет 100 мА, превышение этого значения может привести к повреждению устройства.
Когда этот транзистор находится в смещенном состоянии, он может пропускать максимальный ток 100 мА через переход CE (коллектор-эмиттер). Это состояние транзистора называется состоянием насыщения , и управляет нагрузкой, которая потребляет больше тока, чем 100 мА. может повредить устройство в этом состоянии.
Как вы, возможно, уже знаете, транзистор — это устройство, управляемое током , поэтому, когда ток базы удаляется, транзистор полностью закрывается, на этом этапе транзистор работает в своем 9026 режиме.0025 Зона отсечки , а напряжение базового эмиттера может быть около 660 мВ.
Конфигурация выводов BC547 SMD
|
Номер контакта |
Название контакта |
Описание |
|
1 |
База |
Управляет смещением транзистора |
|
2 |
Излучатель |
Электроны, вылетевшие из эмиттера в первый PN-переход |
|
3 |
Коллектор |
Электроны, испускаемые эмиттером, собираются коллектором |
Основные сведения и функции
- Биполярный транзистор NPN
- Коэффициент усиления по постоянному току (hFE) составляет максимум 800
- Непрерывный ток коллектора (IC) составляет 100 мА
- Базовое напряжение эмиттера (VBE) равно 6 В
- Базовый ток (IB) составляет максимум 5 мА
- Доступен в пакете SOT23-3
- Максимальное напряжение коллектор-база |Vcb|: 45 В
- Рассеиваемая мощность коллектора: 0,3 Вт
- Частота перехода: 100 МГц
- Макс.
рабочая температура перехода (Tj): 175 °C - Коэффициент шума: 2–10 дБ
- Диапазон температур перехода при эксплуатации и хранении от -65 до +175 °C
- Емкость коллектора 5 пФ
Примечание: Полную техническую информацию можно найти в 9Техническое описание 0025 BC547 SMD приведено в конце этой страницы.
BC547 Equivalent
MMBT3904, MMBT2222A, KST42, BC845, BC847
Basic Working of a Transistor
The BC547 Transistor is a general-purpose N-P-N transistor . Переходной транзистор представляет собой конструкцию, зажатую между двумя слоями материала N-типа или материала P-типа. В зависимости от конструкции транзисторы делятся на две категории транзисторов NPN и транзисторов PNP, которые показаны ниже. Транзисторы состоят из кремния или германия, в зависимости от выбранного применения.
Как использовать транзистор BC547
Транзисторы являются устройствами, управляемыми током, что означает, что их можно включать и выключать путем подачи необходимого тока базы (для транзистора BC547 это 5 мА).
BC547 — это NPN-транзистор, что означает, что он будет оставаться открытым, когда на его базу не подается ток, но когда мы подаем базовое напряжение, транзистор включится. Смоделированная схема ниже показывает, как ведет себя этот транзистор, когда на базу подается ток базы и когда на базу ток не подается.
Когда мы включаем транзистор, подавая требуемый ток на базу транзистора, он останется включенным до тех пор, пока напряжение на базе транзистора не достигнет нуля. База транзистора не может оставаться плавающей, иначе может произойти ложное срабатывание транзистора, что может привести к проблемам в цепи. Чтобы решить эту проблему, нам нужно добавить подтягивающие резисторы. В приведенном выше примере резистор 10 кОм используется для подтягивания базы транзистора.
Применение
- Светодиодные диммеры или мигалки
- Переключение приложений
- Предусилитель для усилителя мощности
- Высокочастотное переключение
- Модули драйверов, такие как драйвер реле, драйвер светодиодов и т.
д.
2D-модель и размеры
Если вы проектируете печатную плату или перфорированную плату с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
Теги
Транзистор
Транзистор NPN
SMD
smd%20transistor%20pinout%20sot23 спецификация и примечания по применению
org/Product»>
org/Product»> smd%20transistor%20pinout%20sot23 Листы данных Context Search
| Каталог данных | MFG и тип | ПДФ | Теги для документов |
|---|---|---|---|
СМД 43
Реферат: Катушки индуктивности Силовые катушки индуктивности smd диод j 100N 1FW+43+smd
|
Оригинал |
SDC2D18LD 2Д18ЛД СМД 43 Индукторы Силовые индукторы smd-диод j 100Н 1FW+43+СМД | |
СДК3Д11
Реферат: smd led smd диод j транзистор SMD 41 068 smd
|
Оригинал |
SDC3D11 смд светодиод smd-диод j транзистор СМД 41 068 смд | |
СМД 356 В
Реферат: дроссель smd we 470 356 AT smd транзистор smd 24 дроссель smd 470 Led smd smd диод j smd транзистор 560 SDC3D16 SMD INDUCTOR 47
|
Оригинал |
SDC3D16LD 3Д16ЛД СМД 356 АТ индуктор смд мы 470 356 В СМД транзистор СМД 24 индуктор смд 470 светодиод смд smd-диод j смд транзистор 560 SDC3D16 СМД ИНДУКТОР 47 | |
СМД d105
Реферат: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439
|
Оригинал |
SDS3012E 3012Е СМД д105 СМД а34 Б34 СМД СМД 028 Ф катушки индуктивности 25 34 СМД Силовые индукторы к439 | |
к439
Аннотация: B34 SMD SMD a34 SDS301
|
Оригинал |
SDS3015ELD 3015ELD к439 Б34 СМД СМД а34 SDS301 | |
СДК2Д14
Реферат: SDC2D14-2R2N-LF Дроссель bo smd транзистор SMD 24 «Силовые индукторы» СИЛОВЫЕ ДАТЧИКИ smd led smd сопротивление smd p 112
|
Оригинал |
SDC2D14 СДК2Д14-2Р2Н-ЛФ Индуктор бо smd транзистор СМД 24 «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ смд светодиод смд сопротивление смд р 112 | |
СДС2Д10-4Р7Н-ЛФ
Резюме: SDS2D10 smd led smd 83 smd транзистор 560 4263B катушки индуктивности 221 a32 smd
|
Оригинал |
SDS2D10 SDS2D10-4R7N-LF смд светодиод смд 83 смд транзистор 560 4263Б катушки индуктивности 221 а32 смд | |
2012 — Недоступно
Резюме: нет абстрактного текста
|
Оригинал |
SDC3D28 | |
СДК2Д11-100Н-ЛФ
Реферат: Катушки индуктивности Силовые катушки smd led «Силовые катушки индуктивности» smd 123 smd диод j 4263B SMD INDUCTOR 47
|
Оригинал |
SDC2D11 СДК2Д11-100Н-ЛФ Индукторы Силовые индукторы смд светодиод «Силовые индукторы» смд 123 smd-диод j 4263Б СМД ИНДУКТОР 47 | |
СДК2Д11ХП-3Р3Н-ЛФ
Реферат: Силовые индукторы Катушки индуктивности smd led smd диод j 4263B
|
Оригинал |
SDC2D11HP 2Д11ХП SDC2D11HP-3R3N-LF Силовые индукторы Индукторы смд светодиод smd-диод j 4263Б | |
2012 — СДК2Д14-1Р5Н-ЛФ
Резюме: нет абстрактного текста
|
Оригинал |
SDC2D14 СДК2Д14-1Р5Н-ЛФ | |
А44 СМД
Резюме: смд 5630 5630 смд койлмастер смд B44 SDS4212E-100M-LF
|
Оригинал |
SDS4212E 4212E A44 СМД смд 5630 5630 смд койлмастер смд б44 SDS4212E-100M-LF | |
индуктор
Резюме: смд светодиод SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS
|
Оригинал |
СДК2Д14ХП 2Д14ЛС индуктор смд светодиод SDC2D14HPS-221M-LF 13 дБ Бо 100Н SDC2D14HPS | |
катушки индуктивности
Реферат: СИЛОВЫЕ ДАТЧИКИ Диод smd 86 smd диод j 100N SDC2D18HP «Силовые индукторы»
|
Оригинал |
SDC2D18HP 2Д18ХП катушки индуктивности СИЛОВЫЕ ИНДУКТОРЫ Диод смд 86 smd-диод j 100Н «Силовые индукторы» | |
2012 — Недоступно
Резюме: нет абстрактного текста
|
Оригинал |
SDC2D18HP 2Д18ХП | |
СМД .А40
Резюме: a40 smd smd D10 Inductors Power Inductors SMD A40 smd g12
|
Оригинал |
SDS4010E 4010Е СМД .А40 а40 смд смд д10 Индукторы Силовые индукторы СМД А40 смд г12 | |
Силовые индукторы
Реферат: smd диод j 100N Катушки индуктивности
|
Оригинал |
SDC3D18 Силовые индукторы smd-диод j 100Н Индукторы | |
2Д18
Реферат: катушки индуктивности 221 лф 1250 smd j диод SDS2D18
|
Оригинал |
SDS2D18 2Д18 катушки индуктивности 221 1250 лф smd-диод j | |
СМД 43
Реферат: катушки индуктивности Power Inductors 3D-14 smd диод j «Power Inductors» 3D14
|
Оригинал |
SDC3D14 СМД 43 катушки индуктивности Силовые индукторы 3Д-14 smd-диод j «Силовые индукторы» 3D14 | |
смд 3250
Реферат: SMD-диод Coilmaster Electronics j
|
Оригинал |
SDC2D09 смд 3250 Койлмастер Электроника smd-диод j | |
пмб 4220
Резюме: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T 82526-N smd 2035 DSP/pmb 4220 PMB27201 SICOFI PEF 2465
|
OCR-сканирование |
2025-Н 2025-П 2026Т-П 2026Т-С 20320-Н 2035-Н 2035-П 2045-Н 2045-П 2046-Н 4220 пмб Сименс пмб 4220 ПМБ 27251 ИС 4310 для поверхностного монтажа 2197-Т 82526-Н СМД 2035 DSP/пмб 4220 PMB27201 СИКОФИ ПЭФ 2465 | |
Катушки индуктивности
Реферат: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
|
Оригинал |
SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 смд 0621 смд СМД а34 Д160 SDS3015EHP-100M-LF | |
СМД 43
Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd smd диод j 2D12 3r smd 340 smd «Дроссели силовые»
|
Оригинал |
SDS2D12 СМД 43 Индукторы транзистор SMD мы СДС2Д12-100М-ЛФ h22 смд smd-диод j 2D12 3р смд 340 смд «Силовые индукторы» | |
2004 — стабилитрон SMD маркировка код 27 4F
Реферат: smd диод шоттки код маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD стабилитрон SMD MARK A1
|
Оригинал |
2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа стабилитрон SMD MARK A1 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
