Что представляет собой микросхема SN74HC00. Каковы ее основные характеристики и области применения. Как использовать SN74HC00 в электронных схемах. Какова распиновка и таблица истинности этой микросхемы.
Общее описание микросхемы SN74HC00
SN74HC00 — это интегральная микросхема, содержащая четыре логических элемента 2И-НЕ, производимая компанией Texas Instruments. Данная микросхема относится к семейству HC (High-speed CMOS) и обладает следующими ключевыми характеристиками:
- Напряжение питания: 2-6 В
- Низкое энергопотребление
- Высокое быстродействие
- Четыре независимых элемента 2И-НЕ в одном корпусе
- Совместимость по выводам с ТТЛ-микросхемами
Назначение выводов микросхемы SN74HC00

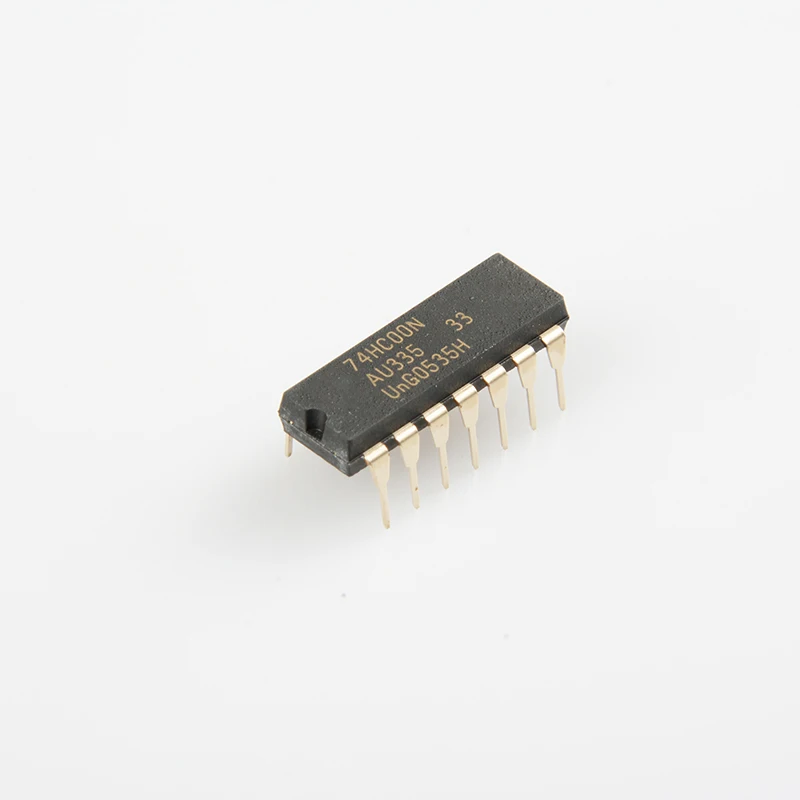

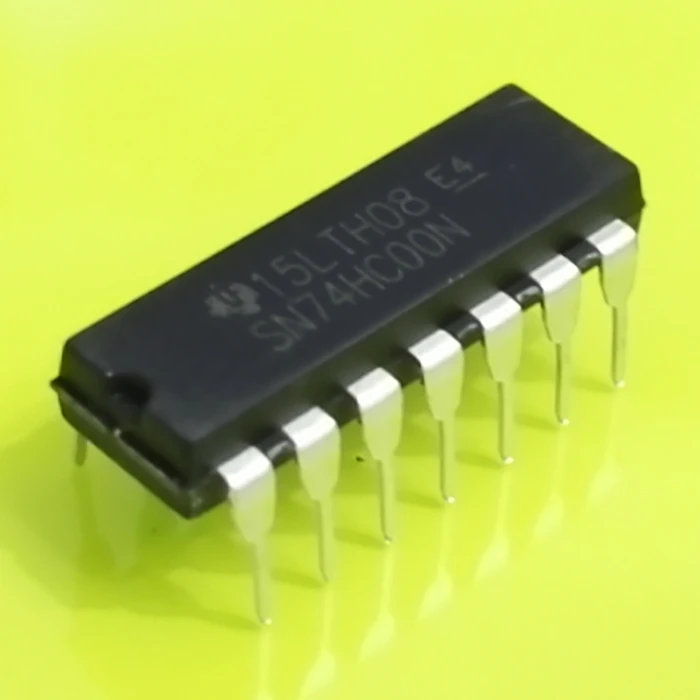

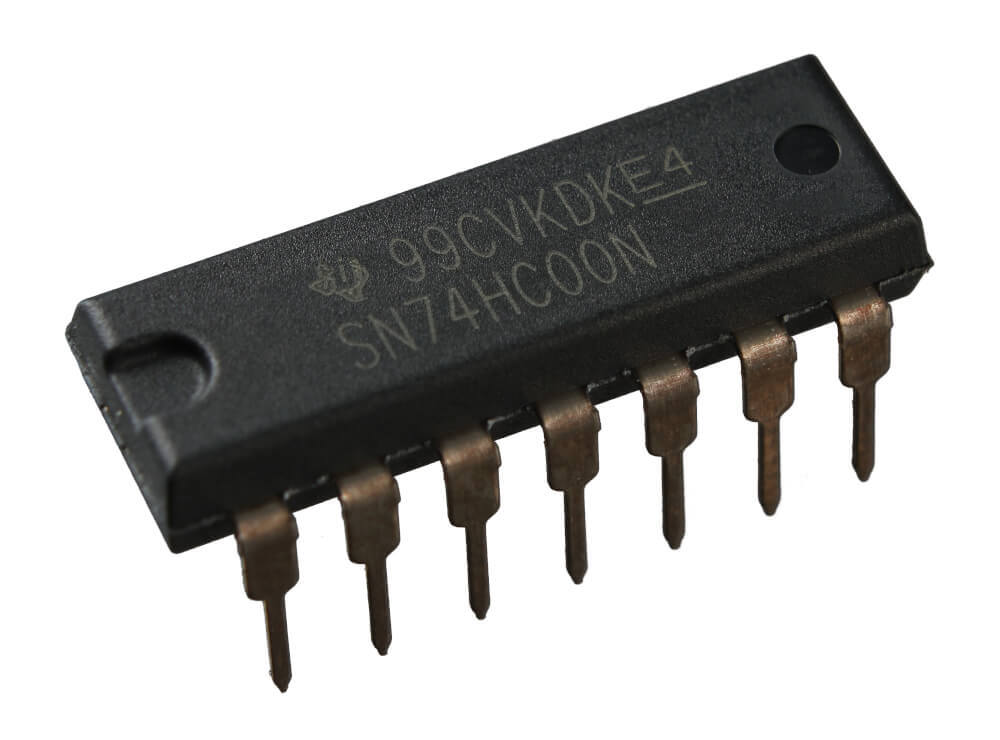

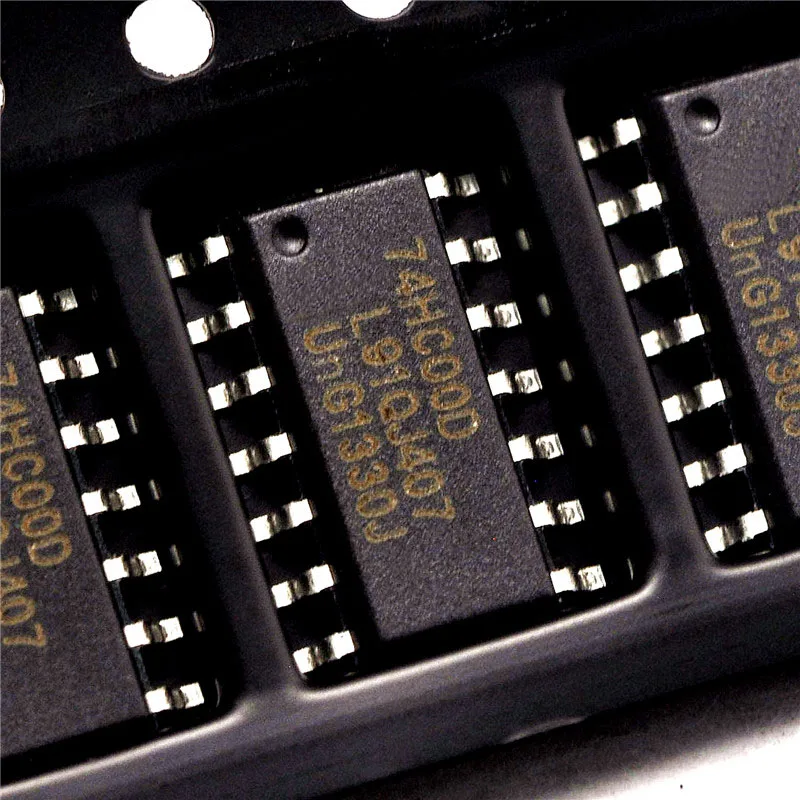

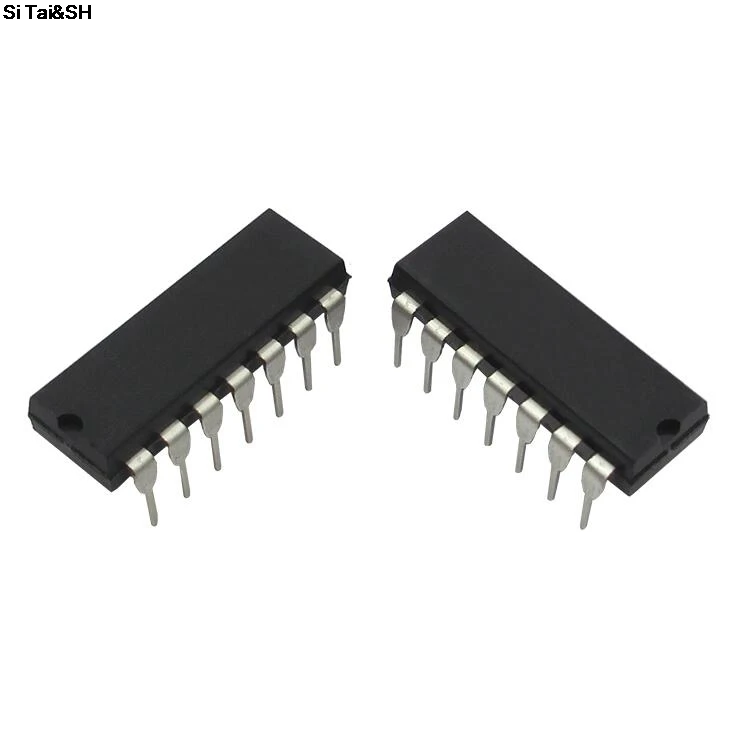

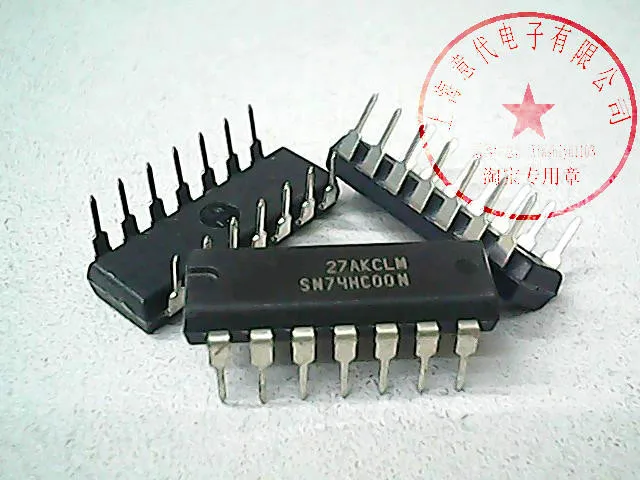

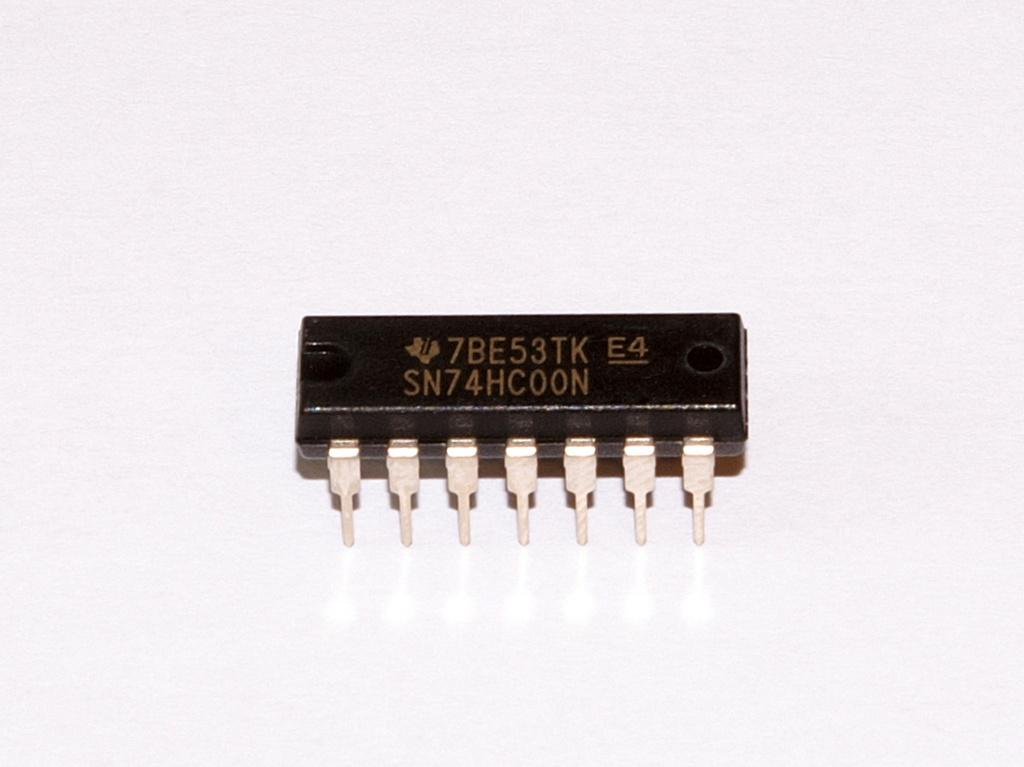

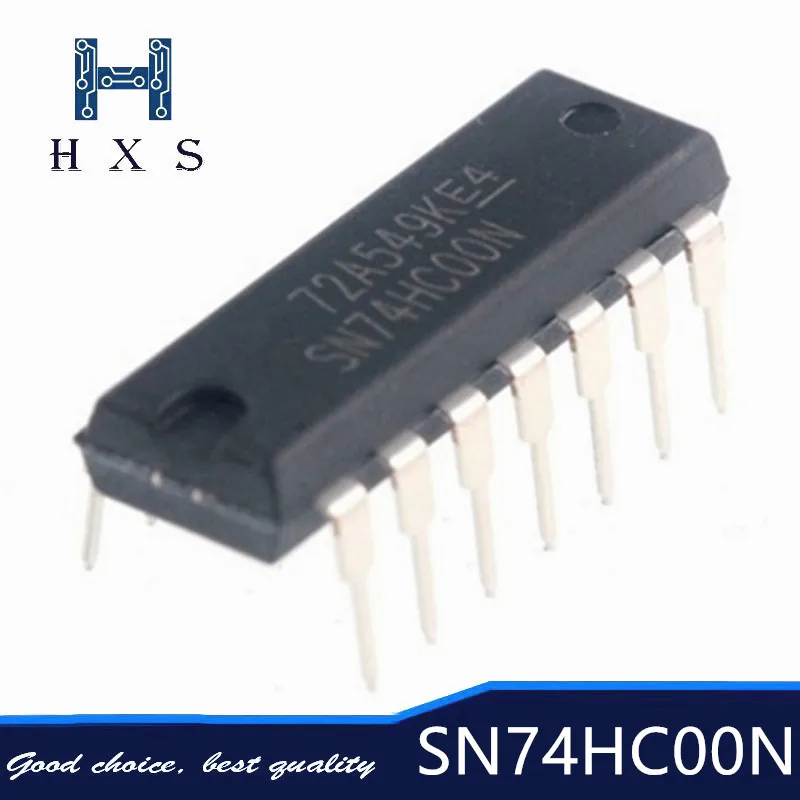

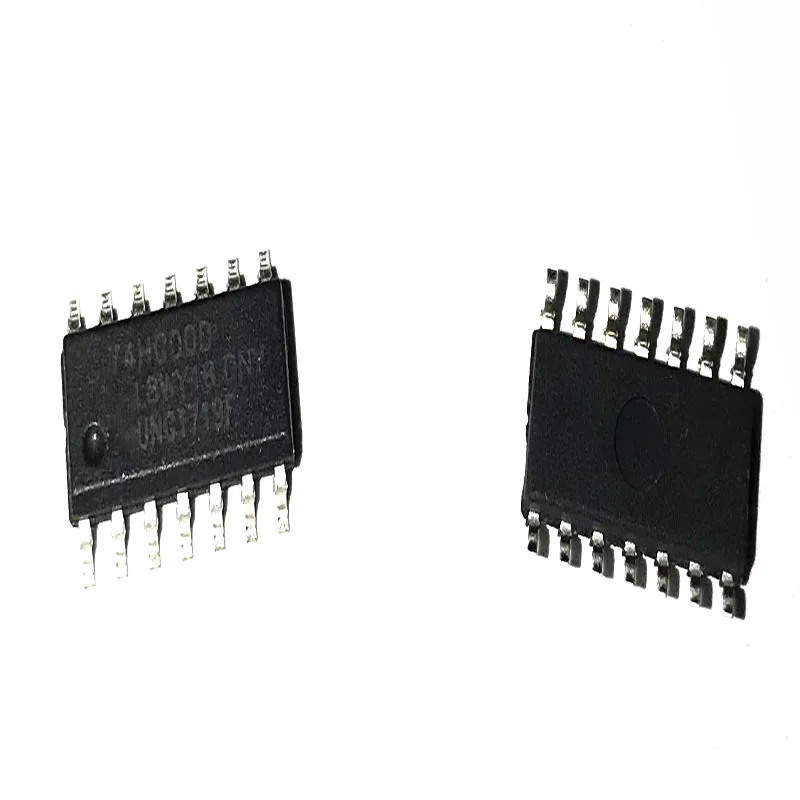

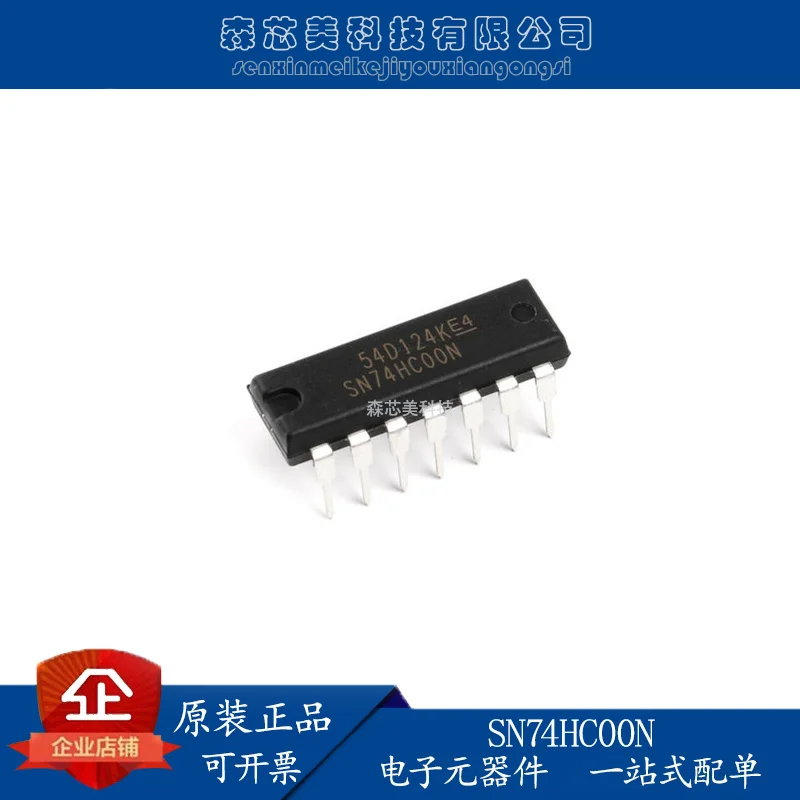

Микросхема SN74HC00 выпускается в 14-выводном корпусе DIP или SOIC. Назначение выводов следующее:
- Выводы 1, 4, 9, 12 — входы A логических элементов
- Выводы 2, 5, 10, 13 — входы B логических элементов
- Выводы 3, 6, 8, 11 — выходы Y логических элементов
- Вывод 7 — общий (земля)
- Вывод 14 — напряжение питания Vcc
Такая распиновка позволяет легко использовать микросхему в различных схемах.
Принцип работы логического элемента 2И-НЕ
Логический элемент 2И-НЕ реализует булеву функцию Y = (A AND B). Его таблица истинности выглядит следующим образом:
| Вход A | Вход B | Выход Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Как видно, выход элемента 2И-НЕ будет равен логическому нулю только в случае, когда оба входа имеют уровень логической единицы. Во всех остальных случаях на выходе будет логическая единица.
Области применения микросхемы SN74HC00
Благодаря своей универсальности, микросхема SN74HC00 находит широкое применение в цифровой электронике. Некоторые типичные области ее использования включают:
- Построение более сложных логических схем
- Формирование импульсов и задержек
- Создание RS-триггеров
- Реализация логических функций в микропроцессорных системах
- Интерфейсы между различными логическими уровнями
Универсальность элемента 2И-НЕ позволяет на его основе реализовать любую логическую функцию.
Преимущества использования SN74HC00
Микросхема SN74HC00 обладает рядом преимуществ по сравнению с аналогами:
- Низкое энергопотребление благодаря КМОП-технологии
- Высокое быстродействие (типовая задержка распространения сигнала 7 нс при Vcc=5В)
- Широкий диапазон напряжений питания (2-6 В)
- Высокая нагрузочная способность выходов (до 25 мА)
- Наличие защиты входов от статического электричества
- Совместимость по выводам с ТТЛ-микросхемами
Эти особенности делают SN74HC00 отличным выбором для многих применений.
Особенности использования микросхемы SN74HC00
При работе с SN74HC00 следует учитывать некоторые особенности:
- Неиспользуемые входы необходимо подключать к определенному логическому уровню во избежание самовозбуждения
- Рекомендуется использовать блокировочные конденсаторы по цепи питания
- При работе на высоких частотах важно минимизировать длину проводников
- Следует соблюдать допустимые электрические режимы, указанные в документации
Соблюдение этих рекомендаций обеспечит надежную работу микросхемы в составе устройства.
Сравнение SN74HC00 с аналогами
Микросхема SN74HC00 имеет ряд аналогов от других производителей. Сравним ее с некоторыми из них:
| Параметр | SN74HC00 | CD4011 | 74LS00 |
|---|---|---|---|
| Технология | КМОП | КМОП | ТТЛ |
| Напряжение питания | 2-6 В | 3-15 В | 4.75-5.25 В |
| Задержка распространения (тип.) | 7 нс | 60 нс | 10 нс |
| Ток потребления (макс.) | 1 мкА | 0.5 мкА | 12 мА |
Как видно, SN74HC00 сочетает в себе преимущества КМОП-технологии (низкое энергопотребление) с высоким быстродействием, близким к ТТЛ-микросхемам.
Чем SN74HC00 отличается от 74LS00?
Основные отличия SN74HC00 от 74LS00 заключаются в следующем:
- SN74HC00 использует КМОП-технологию, а 74LS00 — ТТЛ
- SN74HC00 имеет более широкий диапазон напряжений питания
- SN74HC00 потребляет значительно меньший ток
- SN74HC00 обладает более высокой нагрузочной способностью выходов
Благодаря этим особенностям, SN74HC00 часто является предпочтительным выбором для современных низковольтных устройств с батарейным питанием.
Примеры использования микросхемы SN74HC00
Рассмотрим несколько типичных примеров применения SN74HC00:
Формирователь коротких импульсов
Один из элементов 2И-НЕ можно использовать для формирования коротких импульсов из длительных входных сигналов. Схема будет выглядеть следующим образом:
+-----+
----|1 3|----+-----o Выход
| & | |
----|2 | |
+-----+ |
|
+-----+
| |
=== ===
C R
| |
| |
GND GND
При изменении входного сигнала на выходе будет формироваться короткий импульс, длительность которого определяется постоянной времени RC-цепочки.
RS-триггер на элементах 2И-НЕ
Используя два элемента 2И-НЕ, можно построить простейший RS-триггер:
+-----+
S -----|1 3|-----+----o Q
| & | |
+--|2 | |
| +-----+ |
| |
| +-----+ |
| | & | |
+--|1 3|-----+
| |
R -----|2 |
+-----+
Такой триггер будет устанавливаться в единичное состояние при подаче низкого уровня на вход S, и сбрасываться при подаче низкого уровня на вход R.
Заключение
Микросхема SN74HC00 представляет собой универсальный и надежный логический элемент, широко используемый в цифровой электронике. Ее ключевыми преимуществами являются:
- Низкое энергопотребление
- Высокое быстродействие
- Широкий диапазон напряжений питания
- Совместимость с ТТЛ-уровнями
Эти особенности делают SN74HC00 отличным выбором для широкого спектра применений — от простых логических схем до сложных микропроцессорных систем. При правильном использовании эта микросхема обеспечивает надежную и эффективную работу в составе различных электронных устройств.
Серия sn74hc00 (Texas Instruments)
Texas Instruments
Общие характеристики
| Раздел | Логическая ИС | |
| Кол-во узлов | ||
|---|---|---|
| Диапазон напряжений питания | ||
| Номинальное напряжение питания | ||
| Рабочая температура | ||
| Задержка прохождения сигнала вход-выход | ||
| Входной гистерезис | ||
| Максимальный входной ток |
Документация на серию sn74hc00
- найти sn74hc00.pdf
Товары серии sn74hc00
| Наименование | i | Упаковка | Тип | Функция | Особенности | Корпус | Iвых |
|---|---|---|---|---|---|---|---|
| SN74HC00 (TI)
|
| — | — | ||||
| SN74HC00ADBLE (TI)
|
| — | — | — | — | ||
| SN74HC00ADBR (TI)
|
| — | — | — | — | — | |
| SN74HC00AN (TI)
|
| — | — | — | DIP-14 | — | |
| SN74HC00ANS (TI)
|
| — | — | — | — | — | |
| SN74HC00ANSR (TI)
| — | — | — | SO-14 SOIC14 | — | ||
| SN74HC00APW (TI)
|
| — | — | — | — | — | |
| SN74HC00D (TI)
| в линейках 50 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
|
| — | — | — | — | — | |
| SN74HC00DBR (TI)
|
| 2000 шт | Quad 2-Input Positive-NAND Gates | SSOP-14 | |||
| SN74HC00DBRE4 (TI)
|
| — | SSOP-14 | ||||
| SN74HC00DBRG4 (TI)
|
| — | SSOP-14 | ||||
| SN74HC00DE4 (TI)
| 50 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DG4 (TI)
| 50 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DR (TI)
| в ленте 2500 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DRE4 (TI)
| 2500 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DRG4 (TI)
| 2500 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DT (TI)
| 250 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
SN74HC00DT/250шт. (TI)
|
| — | — | — | — | — | |
| SN74HC00DTE4 (TI)
| 250 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00DTG4 (TI)
| 250 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00J (TI)
| — | — | — | — | |||
| SN74HC00N (TI)
| в линейках 25 шт | Quad 2-Input Positive-NAND Gates | DIP-14 | ||||
| SN74HC00N PBF (TI)
|
| — | — | — | — | — | |
| SN74HC00N3 (TI)
| — | — | |||||
| SN74HC00NE4 (TI)
| 25 шт | Quad 2-Input Positive-NAND Gates | DIP-14 | ||||
| SN74HC00NS (TI)
| — | — | — | — | |||
| SN74HC00NSLE (TI)
| — | — | |||||
| SN74HC00NSR (TI)
| 2000 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00NSRE4 (TI)
| — | SOP-14 | |||||
| SN74HC00NSRG4 (TI)
| — | SOP-14 | |||||
| SN74HC00PW (TI)
| 90 шт | Quad 2-Input Positive-NAND Gates | TSSOP-14 | ||||
| SN74HC00PWE4 (TI)
| — | — | |||||
| SN74HC00PWG4 (TI)
| 90 шт | Quad 2-Input Positive-NAND Gates | SO-14 SOIC14 | ||||
| SN74HC00PWLE (TI)
| — | — | |||||
| SN74HC00PWR (TI)
| в ленте 2000 шт | Quad 2-Input Positive-NAND Gates | TSSOP-14 | ||||
| SN74HC00PWRE4 (TI)
| — | — | |||||
| SN74HC00PWRG4 (TI)
| 2000 шт | Quad 2-Input Positive-NAND Gates | TSSOP-14 | ||||
| SN74HC00PWT (TI)
| 250 шт | Quad 2-Input Positive-NAND Gates | TSSOP-14 | ||||
SN74HC00PWT/250шт. (TI)
|
| — | — | — | — | — | |
| SN74HC00PWTE4 (TI)
| — | TSSOP-14 | |||||
| SN74HC00PWTG4 (TI)
| — | TSSOP-14 | |||||
| SN74HC00QDRHT (TI)
|
| — | — | — | — | — |

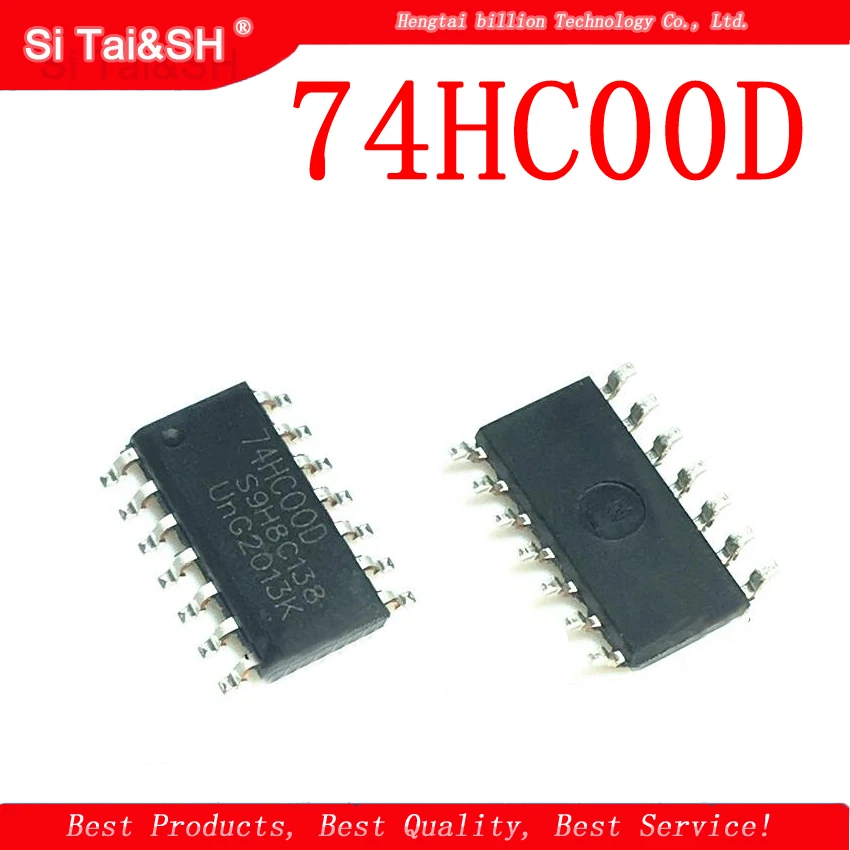

Купи 20PCS 74HC00D SOP14 74HC00 СОП SN74HC00DR СОП-14 SN74HC00 SMD нова и оригинална чип ~ Активни съставки

малка печалба, но бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре
Съвети купувачи
1: Първо се уверете, че вашият адрес е правилен
2: Преди подписването на пратката, моля, уверете се, че пратката е изпълнен стока
за нас
Ние обещаваме, че:
* Произвеждат само най-добрите потребителски стоки и обеспечивайте максимално възможно качество.
* Доставляйте стоки на нашите клиенти по целия свят за бързо и точно
Политика За Обслужване На Клиенти
Ние сме повече от щастливи да отговорим на всички ваши въпроси, моля, свържете се с нас и ние ще направим всичко възможно, за да се свържем с вас възможно най-бързо.
Сфера на дейност: автоматична чип, цифроаналоговая схема, едно-чип микрокомпютър, фотоэлектрическая съобщение, устройство за съхранение, трехполюсный регулатор на напрежение, SCR, на поле-ефект, шоттки, релета, кондензатори резистори, светлинна тръба, съединители и други разнообразни спомагателни услуги!
1. ДОСТАВКА ПО ЦЕЛИЯ СВЯТ. (С изключение на някои страни и APO / FPO)
2. Поръчки се обработват своевременно след потвърждаване на плащането.
3. Ние изпращаме продукти само с доказан адреси на поръчката.Адрес на вашата поръчка ТРЯБВА да СЪВПАДА С адреса на доставка.
4. Показани изображения не са действително стока и са предназначени само за ваша информация.
5. ВРЕМЕТО за ПРЕМИНАВАНЕ на УСЛУГИ се предоставя на превозвача и изключва почивните и празнични дни.
Транзитно време може да варира, особено по време на празниците.
6. Ако не са получили стоката в рамките на 30 дни от момента на плащане, моля, свържете се с нас.Ние отследим изпращането и ще се свържем с вас възможно най-скоро с отговор.Нашата цел е задоволяване нуждите на клиентите!
7. Поради състоянието на запасите и на разликата във времето решим да изпратите вашата стока с първата ни достъпни на склад за бърза доставка.
Нашите предимства
1: всички Ние имаме собствен състав, с достатъчен запас от
2: Качество на продукта е достигнал серия от сертифициране
3: Ние подкрепяме различни видове транспорт, хонг конг и китайски пощенски пакети, EMS.DHL, federal .UPS и TNT, може напълно да отговарят на различните нужди на купувача.
Аз твърдо вярвам
Ние ще бъдем вашия най-добър партньор
- Тип: Регулатор На Напрежение
- Пакет: СОП
- Състояние: Ново
- Произход: CN(Произход)
- номер на модела: SN74HC00DR
Всичко е ОК.
Оставете коментар
Вашият email адрес няма да бъде публикуван. Задължителните полета са маркирани *
Фамилия
Вашият рейтинг
Mouser Electronics — Скоро вернусь…
- Сайт временно недоступен. Пожалуйста, свяжитесь с вашим местным отделением для получения немедленной помощи…
- 本网站暂时不可用。如需即时帮助,请联系您当地的分支机构。
- 本網站暫時無法使用，請與當地分公司聯絡尋求即時支援。
- Tato stránka je dočasně nedostupná.
Pro okamžitou pomoc se prosím obraťte na svou místní pobočku. - Le site est temporairement indisponible. Свяжитесь с местным агентством Veuillez для оказания немедленной помощи.
- Die Seite ist momentan nicht verfügbar. Bitte wenden Sie sich für sofortige Unterstützung an Ihre Regionale Niederlassung.
- Momentaneamente il site non è disponibile. Contatta la sede locale для немедленного получения помощи.
- El site estátempormente не подлежит оплате. Póngase en contacto con la officina local para recibir ayuda inmediata.
- Este sitio estátempormente fuera de servicio. Póngase en contacto con su concesionario local para recibir asistencia inmediata.
Pro okamžitou pomoc se prosím obraťte na svou místní pobočku.| Область, край | Телефон | Факс | Эл. адрес |
|---|---|---|---|
| Америка | |||
| США (всемирная штаб-квартира) | 1 (800) 346-6873 | 1 (817) 804-3888 | [email protected] |
| Мексика | +52 33 3612 7301 | +52 33 3612 7356 | мексиканские продажи@mouser.com |
| Азия/Тихий океан | |||
| Гонконг, Китай | +852 3756-4700 | +852 3756-4701 | Гонконг@mouser. com |
| Шанхай, Китай | +86 (21) 6360-6111 | +86 (21) 6360-0189 | шанхай@mouser.com |
| Сингапур | +65 6788-9233 | +65 6542-6916 | сингапур@mouser.com |
| Индия | +91 80 41148091/92 | +91 80 41148093 | Индия@mouser. com |
| Тайвань | +886 (02) 2799-2096 | +886 (02) 2799-2095 | Тайвань@mouser.com |
| Таиланд | +66 2694 2310 | +66 2694 2276 | таиланд@mouser.com |
| Европа | |||
| Германия (Европейская штаб-квартира) | +49 (0) 8952 04621 10 | +49 (0) 8952 04621 20 | munich@mouser. com |
| Соединенное Королевство | +44 (0) 1494-467490 | +44 (0) 1494-467499 | [email protected] |
| Чешская Республика | +420 517070880 | +420 517070881 | [email protected] |
| Франция | +33 5 55 85 79 96 | +33 5 55 85 79 97 | France@mouser. com |
| Израиль | +972 9 7783020 | +972 9 7458885 | [email protected] |
| Италия | +39 02 575 065 71 | +39 02 575 164 78 | Италия@mouser.com |
| Испания | +34 936455263 | +34 936455264 | испания@mouser. com |
| Нидерланды | +31 402 6476 57 | +31 402 6476 58 | Нидерланды@mouser.com |
| Швеция | +46 8 590 88 715 | +46 8 590 88 746 | Швеция@mouser.com |
SN74HC00 Распиновка логического элемента NAND с 2 входами, техническое описание, эквиваленты и функции
30 сентября 2018 — 0 комментариев
Номер контакта | Название контакта | Описание |
1,4,11,14 | Входной контакт вентиля NAND (A) | Первый входной контакт для вентиля И-НЕ |
2,5,12,15 | Входной контакт вентиля NAND (B) | Второй входной контакт для вентиля И-НЕ |
3,4,12,13 | Выходной контакт логического элемента NAND (Q) | Выходной контакт для логического элемента ИЛИ |
7 | Земля | Подключить к земле цепи. |
16 | Вкк (Вдд) | Используется для питания микросхемы. Обычно используется +5В |
Характеристики
- Двойной вход NAND Gate — Quad Package
- Типичное рабочее напряжение: 5 В
- Диапазон рабочего напряжения: от -0,5 В до 7 В
- Входной постоянный ток: ±20 мА
- Минимальная логика Низкое напряжение при +5 В: 1,35 В
- Минимальное логическое высокое напряжение при +5 В: 3,15 В
- Задержка распространения при 5 В: 28 нс (максимум)
- Доступен в 14-контактных корпусах PDIP, GDIP, PDSO
Примечание. Полную техническую информацию по можно найти на странице SN74HC00, спецификация , приведенная в конце этой страницы.
SN74HC00 Эквиваленты
SN54LS00, CD4011, Любые два транзистора можно переконфигурировать для формирования вентиля И-НЕ.
Где используется микросхема SN74HC00?
Существует множество причин использования SN74HC00 в электронных схемах. Вот несколько примеров, где он используется.
SN74HC00 в основном используется для выполнения функции NAND. ИС имеет четыре вентиля И-НЕ, каждый вентиль можно использовать отдельно. Если вам нужен логический инвертор, вентили И-НЕ в этом чипе можно перенастроить, чтобы они НЕ вентилировались. Таким образом, мы можем сделать SN74HC00 микросхемой с четырьмя НЕ затворами, если это необходимо.
Там, где необходима высокоскоростная операция NAND. Этот чип имеет меньшее время перехода, которое необходимо для высокоскоростных приложений. Таким образом, SN74HC00 можно использовать в высокочастотных системах. SN74HC00 — одна из самых дешевых микросхем. Он очень популярен и доступен везде.
Как пользоваться микросхемой 74HC00 ?
Как упоминалось ранее, 74HC00 имеет четыре логических элемента И-НЕ.
Внутреннее соединение четырех ворот показано ниже.
Теперь полезно напомнить вам, что вентиль И-НЕ представляет собой комбинацию вентиля И и вентиля НЕ.
Итак, НЕ-И = И + НЕ.
Таблица истинности вентиля И-НЕ задается как
Вход1 | Вход2 | И Выход | Выход И-НЕ |
НИЗКИЙ | НИЗКИЙ | НИЗКИЙ | ВЫСОКИЙ |
ВЫСОКИЙ | НИЗКИЙ | НИЗКИЙ | ВЫСОКИЙ |
НИЗКИЙ | ВЫСОКИЙ | НИЗКИЙ | ВЫСОКИЙ |
ВЫСОКИЙ | ВЫСОКИЙ | ВЫСОКИЙ | НИЗКИЙ |
Чтобы понять реакцию вентиля И-НЕ, давайте изучим внутреннюю схему вентиля И-НЕ 9.
0244 .
В примере схема CD4011 , когда оба входа A1 и B1 имеют НИЗКИЙ уровень:
Оба транзистора Q1 и Q2 будут выключены. Таким образом, общее напряжение питания появляется на транзисторах Q1 и Q2. Поскольку выход Y1 представляет собой не что иное, как напряжение на транзисторах Q1 и Q2, Y1 будет ВЫСОКИМ.
В случае, когда на каком-либо одном входе ВЫСОКИЙ уровень:
Только соответствующий транзистор будет включен, а другой выключен. При этом все напряжение питания оказывается на транзисторе, который находится в выключенном состоянии. Поскольку выход Y1 представляет собой напряжение на обоих транзисторах Q1 и Q2, Y1 будет ВЫСОКИМ.
Когда на оба входа ВЫСОКИЙ уровень:
Оба транзистора будут включены, и напряжение на них обоих будет равно нулю. Поскольку выход Y1 представляет собой напряжение на обоих транзисторах Q1 и Q2, Y1 будет НИЗКИМ.
После проверки случаев вы можете сказать, что мы удовлетворили приведенной выше таблице истинности.
Выходное уравнение для вентиля И-НЕ может быть задано как Y=AB .
Теперь рассмотрим простую схему применения вентиля И-НЕ.
Здесь мы подключили два входа к двум кнопкам, а выход подключен к светодиоду. Выходная логика ворот может быть известна по состояниям ON и OFF этого светодиода.
В нормальных условиях обе кнопки не нажаты и открыты. При этом оба входа ворот будут НИЗКИМИ. Когда оба входа имеют НИЗКИЙ уровень, выход будет ВЫСОКИМ в соответствии с таблицей истинности, описанной выше. Поскольку выход ВЫСОКИЙ, светодиод включится.
На случай, если одна из кнопок замкнута. Один вход будет НИЗКИМ, а другой будет ВЫСОКИМ. Даже в этом случае выход будет ВЫСОКИМ в соответствии с таблицей истинности. Поскольку выход ВЫСОКИЙ, светодиод включится.
Только когда обе кнопки нажаты, у нас будет НИЗКИЙ выходной сигнал, отключающий светодиод.
С этими тремя случаями мы получили таблицу истинности для микросхемы NAND. Мы можем использовать все четыре врата таким образом, чтобы удовлетворить наши потребности.
