Какие драгоценные металлы содержатся в осциллографе С1-68. Каковы технические характеристики данного прибора. Для каких целей используется осциллограф С1-68. Какие радиодетали в нем представляют ценность.
Технические характеристики осциллографа С1-68
Осциллограф С1-68 представляет собой универсальный измерительный прибор, предназначенный для визуального наблюдения и исследования форм электрических сигналов. Рассмотрим его основные технические характеристики:
- Количество лучей (каналов) ЭЛТ: однолучевой
- Диапазон измеряемых напряжений: 2 мВ – 200 В
- Диапазон измеряемых интервалов времени: 2 мкс – 16 с
- Полоса пропускания: 0 – 1 МГц
- Время нарастания переходной характеристики: 350 нс
- Погрешность измерения амплитуды сигнала: не более 5%
- Погрешность измерения интервалов времени: не более 5%
Какие еще параметры важны для работы с осциллографом С1-68? Прибор имеет рабочую площадь экрана 80 мм по горизонтали и 60 мм по вертикали. Ширина линии луча составляет 0,7 мм. Осциллограф питается от сети 220 В, 50 Гц или 115 В, 400 Гц, потребляемая мощность — 40 В*А.
Применение осциллографа С1-68 в электронике
Осциллограф С1-68 находит широкое применение в различных областях электроники и радиотехники. Для каких целей используется данный прибор?
- Наблюдение формы электрических сигналов в диапазоне частот до 1 МГц
- Измерение амплитудных и временных параметров сигналов
- Исследование переходных процессов в электрических цепях
- Настройка и диагностика радиоэлектронной аппаратуры
- Проверка работоспособности различных электронных устройств
Благодаря своим техническим характеристикам, осциллограф С1-68 позволяет решать широкий спектр задач в области измерений и диагностики электронных схем. Его универсальность и надежность сделали его популярным инструментом среди радиолюбителей и профессионалов.
Содержание драгоценных металлов в осциллографе С1-68
Одной из важных характеристик электронных приборов советского производства является содержание в них драгоценных металлов. Какие драгметаллы и в каком количестве содержатся в осциллографе С1-68?
- Золото: 2,1911 грамм
- Серебро: 10,0188 грамм
- Платина: 0 грамм
- Палладий: 1,4399 грамм
Откуда взяты эти данные? Согласно официальным перечням МЧС, в осциллографе С1-68 содержится значительное количество золота, серебра и палладия. Эта информация может быть полезна при утилизации или переработке старой электронной техники.
Ценные радиодетали в составе осциллографа С1-68
Помимо драгоценных металлов, осциллограф С1-68 содержит ряд ценных радиодеталей. Какие компоненты представляют наибольший интерес?
Конденсаторы:
- Конденсаторы КМ рыжие Н30: 1,81 гр
- Конденсаторы КМ зелёные общая группа: 7,94 гр
- Конденсаторы КМ зелёные Н30: 0.48 гр
Транзисторы:
- Транзистор КТ 602 белые: 8 шт
- Транзистор КТ 312 белые: 6 шт
- Транзистор КТ 312 жёлтые: 6 шт
- Транзистор КТ 203 жёлтые: 1 шт
- Транзистор КТ 203 белые: 5 шт
- Транзистор КТ 308 белые: 1 шт
Другие компоненты:
- Резистор ПП3-43 с ромбом: 1 шт
- Резистор СП5-1: 2 шт
- Микросборка 228УВ жёлтая: 1 шт
- Микросхема 217НТ жёлтая: 1 шт
Почему эти радиодетали считаются ценными? Многие из них содержат драгоценные металлы или редкие элементы, что делает их востребованными на вторичном рынке электронных компонентов.
Особенности конструкции осциллографа С1-68
Осциллограф С1-68 имеет ряд конструктивных особенностей, которые определяют его функциональность и удобство использования. Какие элементы конструкции стоит отметить?
- Однолучевая электронно-лучевая трубка (ЭЛТ)
- Система управления лучом с возможностью регулировки яркости и фокусировки
- Блок развертки с плавной регулировкой длительности
- Входные аттенюаторы для изменения чувствительности
- Система синхронизации для стабильного отображения сигнала
- Калибратор для проверки и настройки прибора
Как эти особенности влияют на работу с осциллографом? Они обеспечивают точность измерений, удобство настройки и широкие возможности для исследования различных типов сигналов.
Сравнение осциллографа С1-68 с современными аналогами
Несмотря на свой возраст, осциллограф С1-68 все еще находит применение в некоторых областях. Как он соотносится с современными цифровыми осциллографами?
| Характеристика | С1-68 | Современный цифровой осциллограф |
|---|---|---|
| Тип отображения | Аналоговый (ЭЛТ) | Цифровой (LCD дисплей) |
| Полоса пропускания | От 50 МГц до нескольких ГГц | |
| Количество каналов | 1 | 2-4 (и более) |
| Функции анализа | Базовые измерения | Расширенный анализ, математические функции |
| Хранение данных | Нет | Внутренняя память, экспорт данных |
В чем преимущества современных осциллографов? Они обладают большей точностью, широкими возможностями анализа и удобством использования. Однако С1-68 по-прежнему может быть полезен для базовых измерений и обучения основам осциллографии.
Техническое обслуживание и ремонт осциллографа С1-68
Для обеспечения долгой и надежной работы осциллографа С1-68 необходимо проводить его регулярное техническое обслуживание. Какие основные процедуры следует выполнять?
- Очистка корпуса и органов управления от пыли и загрязнений
- Проверка состояния электронно-лучевой трубки
- Калибровка вертикального и горизонтального каналов
- Проверка и при необходимости замена изношенных компонентов
- Настройка системы синхронизации
Как часто следует проводить техническое обслуживание? Рекомендуется выполнять базовое обслуживание не реже одного раза в год, а также после длительного хранения или интенсивного использования прибора.
При возникновении неисправностей в работе осциллографа С1-68 может потребоваться его ремонт. Какие типичные проблемы могут возникнуть и как их устранить?
- Отсутствие изображения на экране: проверка ЭЛТ, блока питания, системы управления лучом
- Искажение формы сигнала: настройка аттенюаторов, проверка входных цепей
- Нестабильная синхронизация: регулировка системы синхронизации, проверка триггерных схем
- Неточные измерения: калибровка прибора, проверка точности развертки
Важно помнить, что ремонт осциллографа С1-68 требует специальных знаний и навыков. В сложных случаях рекомендуется обращаться к квалифицированным специалистам.
Универсальный осциллограф С1-68 | Радиодетали в приборах
С1-68 осциллографОсциллографы
09.07.2019
Arazbor
Осциллограф С1-68 принципиальная схема, характеристики и фото.
Универсальный осциллограф С1-68, предназначен для наблюдения, а также исследования форм электрических сигналов путём визуального наблюдения формы электрических сигналов и измерения временных и амплитудных значений с частотой до 1 Мгц.
Осциллограф С1-68 технические характеристики
Технические характеристики
Количество лучей(каналов) ЭЛТ однолучевой;
Диапазон измеряемых напряжений 2 мВ – 200 В;
Диапазон измеряемых интервалов времени 2 мкс – 16 с;
Полоса пропускания 0 – 1 МГц;
Время нарастания ПХ 350 нс;
Погрешность измерения амплитуды сигнала не более 5 %;
Погрешность измерения интервалов времени не более 5 %;
Выброс на ПХ не более 10 %;
Ширина линии луча 0,7 мм;
Рабочая площадь экрана по горизонтали 80 мм;
Рабочая площадь экрана по вертикали 60 мм;
Питание 220 В, 50 Гц; 115 В, 400 Гц;
Потребляемая мощность 40 В*А;
Диапазон рабочих температур -10… +50 °С.
ПАРАМЕТРЫ КАНАЛА Y:
Чувствительность канала 1 мВ/дел – 5 В/дел;
Входное сопротивление канала 1 МОм;
Входная емкость канала 50 пФ.
ПАРАМЕТРЫ КАНАЛА X:
Длительность развертки минимальная 2 мкс/дел;
Длительность развертки максимальная 2 сек/дел;
Амплитуда сигналов внешней синхронизации 0,5 – 50 В;
Диапазон частот внешней синхронизации 1 Гц – 1 МГц;
Входное сопротивление внешней синхронизации 50 КОм.
ПАРАМЕТРЫ КАНАЛА Z :
Диапазон частот канала 20 Гц – 0,2 МГц;
Диапазон входных напряжений 20 – 50 В;
Входное сопротивление канала 10 КОм.
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:
Частота сигнала калибровки меандр 2 КГц;
Напряжение сигнала калибровки 0,1 или 1 В;
Масса 10 кг;
Габариты 274х206х440 мм.
Ценные радиодетали в осциллографе С1-68
Конденсаторы:
Конденсаторы КМ рыжие Н30 = 1,81 гр
Конденсаторы КМ зелёные общая группа = 7,94 гр
Конденсаторы КМ зелёные Н30 = 0.48 гр
Транзисторы:
Транзистор КТ 602 белые = 8 шт
Транзистор КТ 312 белые = 6 шт
Транзистор КТ 312 жёлтые = 6 шт
Транзистор КТ 203 жёлтые = 1 шт
Транзистор КТ 203 белые = 5 шт
Транзистор КТ 308 белые = 1 шт
Резисторы:
Резистор ПП3-43 с ромбом = 1шт
Резистор СП5-1 = 2шт
Микросборка 228УВ жёлтая — 1шт
Микросхема 217НТ жёлтая — 1шт
Содержание драгоценных металлов в осциллографе С1-68
Золото: 2,1911 грамм.
Серебро: 10,0188 грамм.
Платина: 0 грамм.
Палладий: 1,4399 грамм.
Источник информации: Из перечней МЧС.
Схема, паспорт, техническое описание, инструкция по эксплуатации
Техническое описание и инструкция по эксплуатации
Фотографии и принципиальная схема осциллографа С1-68

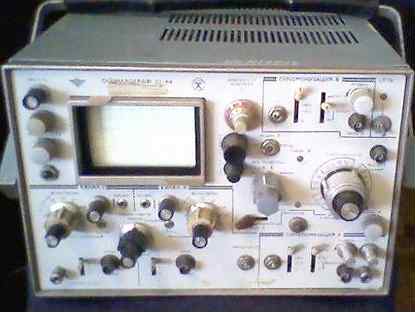

- С1-68 осциллограф
- С1-68 платы
- С1-68 платы
- С1-68 зеленые КМ
- С1-68 зеленые КМ
- С1-68 схема принципиальная
- С1-68 схема принципиальная
