Как правильно подключить лампочку к выключателю. Какие инструменты понадобятся для монтажа. Схемы подключения 1, 2 и более лампочек. На что обратить внимание при электромонтаже.
Необходимые инструменты и материалы для подключения лампочки к выключателю
Для правильного подключения лампочки к выключателю вам понадобятся следующие инструменты и материалы:
- Отвертки (плоская и крестовая)
- Кусачки и плоскогубцы
- Индикаторная отвертка
- Изоляционная лента
- Провода (рекомендуется использовать многожильный медный провод сечением 1,5-2,5 мм²)
- Лампочка и патрон
- Выключатель (одноклавишный или многоклавишный)
- Распределительная коробка (если требуется)
Схема подключения одной лампочки к одноклавишному выключателю
Самая простая схема — это подключение одной лампочки к одноклавишному выключателю. Она состоит из следующих элементов:
- Источник питания (фаза и ноль)
- Одноклавишный выключатель
- Лампочка с патроном
Порядок подключения:
![](http://m-gen.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
- Фазный провод от источника питания подключается к одной клемме выключателя
- Вторая клемма выключателя соединяется с одним контактом патрона лампочки
- Нулевой провод от источника питания подключается напрямую ко второму контакту патрона
Как правильно подключить две лампочки к одному выключателю?
Для подключения двух или более лампочек к одному выключателю используется параллельная схема. Её преимущество в том, что при перегорании одной лампочки остальные продолжат работать.
Порядок подключения:
- Фазный провод подключается к выключателю
- От выключателя идет один провод, от которого делаются отводы к каждой лампочке
- Нулевой провод подключается напрямую ко всем лампочкам параллельно
Схема подключения нескольких лампочек к двухклавишному выключателю
Двухклавишный выключатель позволяет управлять двумя группами светильников независимо. Это удобно, например, в больших помещениях, где требуется зональное освещение.
Схема подключения:
- Фазный провод подключается к общей клемме выключателя
- От каждой из двух других клемм выключателя идут провода к разным группам лампочек
- Нулевой провод подключается параллельно ко всем лампочкам
На что обратить внимание при подключении лампочки к выключателю?
При самостоятельном подключении лампочки к выключателю важно соблюдать следующие правила:
![](/800/600/https/en.idei.club/uploads/posts/2023-06/1685968549_en-idei-club-p-ceiling-lamp-tube-dizain-krasivo-51.jpg)
- Всегда отключайте электричество перед началом работ
- Используйте провода подходящего сечения
- Тщательно изолируйте все соединения
- Проверяйте надежность крепления проводов в клеммах
- Соблюдайте полярность подключения (фаза должна коммутироваться выключателем)
Как определить фазу и ноль при подключении?
Правильное определение фазы и нуля критически важно для безопасной работы электроприборов. Для этого можно использовать следующие методы:
- Индикаторная отвертка (загорается при контакте с фазой)
- Мультиметр (показывает напряжение относительно земли)
- Цветовая маркировка проводов (обычно коричневый/красный — фаза, синий — ноль)
Помните, что работа с электричеством требует соблюдения техники безопасности. При отсутствии опыта лучше обратиться к квалифицированному электрику.
Типичные ошибки при подключении лампочки к выключателю
При самостоятельном монтаже освещения начинающие электрики часто допускают следующие ошибки:
- Подключение выключателя в разрыв нулевого провода вместо фазного
- Недостаточная изоляция соединений
- Использование проводов слишком малого сечения
- Ненадежное крепление проводов в клеммах
- Неправильный выбор места установки выключателя
Избегая этих ошибок, вы обеспечите надежную и безопасную работу вашей системы освещения.
![](/800/600/https/i.pinimg.com/originals/f0/24/bf/f024bf0a2b658a463d47e0acdb6b2663.jpg)
Преимущества использования современных выключателей и ламп
Современные технологии предлагают ряд улучшений в области бытового освещения:
- Сенсорные и дистанционные выключатели для удобства управления
- Диммеры для регулировки яркости освещения
- Энергосберегающие и светодиодные лампы для экономии электроэнергии
- Умные системы освещения с возможностью управления через смартфон
Использование этих технологий позволяет сделать освещение в доме более комфортным и экономичным.
Подключение выключателя: как сделать это правильно?
Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.
Какой инструмент необходим для монтажа выключателя?
Для подключения выключателя потребуется следующий инструмент:
- Шуруповерт или отвертка.
- Нож.
- Перфоратор.
- Изолента.
- Зажимы.
- Пассатижи.
Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.
Монтаж одноклавишного выключателя
Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.
Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.
Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.
Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.
Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).
Соединенные провода аккуратно укладываем внутри коробки.
Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.
Подаем напряжение и проверяем работу выключателя.
Монтаж выключателя с 2 — 3 клавишами
Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.
В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).
Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.
Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.
Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.
Еще пара советов домашнему электрику:
Теги выключатели электропроводка
Как подключить две лампочки к одному выключателю
Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.
Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.
Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.
Обычный выключатель на одну лампу
Схема подключения лампы к обычному выключателюНачинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.
Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.
Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.
Подключение двух ламп на один выключатель
Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.
Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.
Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.
Схема подключения двух и более ламп к обычному выключателюТаким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).
Двухклавишный выключатель
Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.
Раздельное освещение помещения
Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.
Схема подключения двухклавишного выключателяВыключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.
Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.
Многорожковая люстра
При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.
Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.
Схема подключения пятирожковой люстрыВ итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.
Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.
В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.
Подключение от розетки
Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.
Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.
Схема подключения от розеткиПри подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).
Подключение ламп с преобразователем
В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.
Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.
В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.
Подключение лампы с преобразователемВо-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.
При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.
Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.
Что же в итоге?
Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.
Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».
Схема подключения выключателя. Подключение одноклавишного выключателя
Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.
Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.
Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.
Для установки и подключения выключателя понадобятся:
- — непосредственно сам выключатель;
- — распределительная коробка;
- — соединительные провода;
- — изоляционная ПХВ лента.
Схема подключения выключателя в распределительной коробке
Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.
В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.
Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.
Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв. |
Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.
Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.
К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.
Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.
Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.
Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.
Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.
Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.
Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.
Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.
Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.
Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).
В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.
Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.
После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.
Схема подключения розетки и выключателя в одной распределительной коробке
Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.
В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.
Как подключить к распределительной коробке розетку и выключатель?
Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.
Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).
Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.
Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).
Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Как подключить лампочку и выключатель?
Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.
Разметка
Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.
Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).![](http://m-gen.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Штробление (если нужно)
Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.
Монтаж проводки
Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.
Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!
Патрон и выключатель
Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т. е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.
Схема подключения
Подключение к распределительной коробке
Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.
Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.
Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.
Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.
Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.
Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!
- < Назад
- Вперёд >
Как подключить лампочку через выключатель: схемы и инструкции | Стройка/Ремонт (своими руками)
Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.
Примеры подключения
Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости.![](/800/600/https/autogear.ru/misc/i/gallery/22758/1350799.jpg)
- Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
- Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
- Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
- Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
- Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
- Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
- Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.
Соединение с использованием электрической распредкоробки
К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.![](/800/600/https/i0.wp.com/seti.guru/wp-content/uploads/2017/10/26-6.jpg)
Соединение выключателя с электролампочками включенными параллельно
Схема 1Схема 1Схема 1Схема 1Схема 1Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».
Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.Коммутирование розетки и выключателя в электрораспределительной коробке
Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.
Меры безопасности при работе с электро проводкой
Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.
Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.
Установка выключателя
Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях.
А пошаговая инструкция подключения выключателя выглядит так:
- Прервите электроснабжение помещения.
- При помощи отвертки снимите крышку-клавишу.
- Открутите винты, откиньте декоративную рамку.
- Зафиксируйте устройство в стакане распорными болтами.
- Расслабьте шурупы, удерживающие контакты.
- Заведите оголенные концы проводов в гнезда.
- Затяните контактные зажимы, установите рамку.
- Поставьте на место кнопку-крышку.
Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.
Подключение выключателя к сети
Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля.А пошаговый алгоритм выглядит следующим образом:
- Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
- Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
- Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
- Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
- Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.
Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.
Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.
Источник: https://vodatyt.ru/elektrika/podklyuchaem-svet-po-sheme. html
Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.
Схема подключения одной лампы на два выключателя
Типы ламп и выключателей
Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.
Виды источников искусственного света, часто применяемых в быту:
- Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
- Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
- Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.
Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:
- Одноклавишные, двухклавишные, трехклавишные и т.д.
- Проходные и перекрестные.
Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
Схема подключения двух лампочек
Одноклавишный выключатель
Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.
Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.
Двухклавишный выключатель
Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.
Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.
На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:
Проходные переключатели
Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:
Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:
Заключение
Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!
Будет полезно прочитать:
youtube.com/embed/MZtThdf18UI»/>
Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.
Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.
Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.
Плюсы и минусы двойного подключения
Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.
Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.
Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.
Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.
Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.
Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.
Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.
Как выбрать схему на две лампочки
Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.
К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.
Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.
А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.
Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.
Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.
В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».
Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.
Поэтапная инструкция по монтажу
Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.
Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.
Этап #1 – подготовка стен
Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.
Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².
В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.
Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.
Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.
Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.
По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.
Этап #2 – подключение в распредкоробке
Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.
Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.
Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.
Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.
Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.
Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.
Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.
Этап #3 – монтаж светильников
Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:
- модели осветительного прибора;
- готовности проводки;
- основы для монтажа.
Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.
Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.
Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.
Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.
При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.
Этап #4 – установка выключателя
Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.
Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.
Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.
Общие рекомендации и полезные советы
Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.
Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.
Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.
Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.
Выводы и полезное видео по теме
Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.
Двухклавишник на два светильника:
Нюансы подключения люстры:
Полезные советы по подключению:
Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.
Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.
Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.
Подготовительные работы
Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.
Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:
- Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
- В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора
Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:
- Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
- Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
- Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
- Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.
Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:
В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.
Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.
Устройство выключателя
Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.
Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.
Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.
Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).
Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.
Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

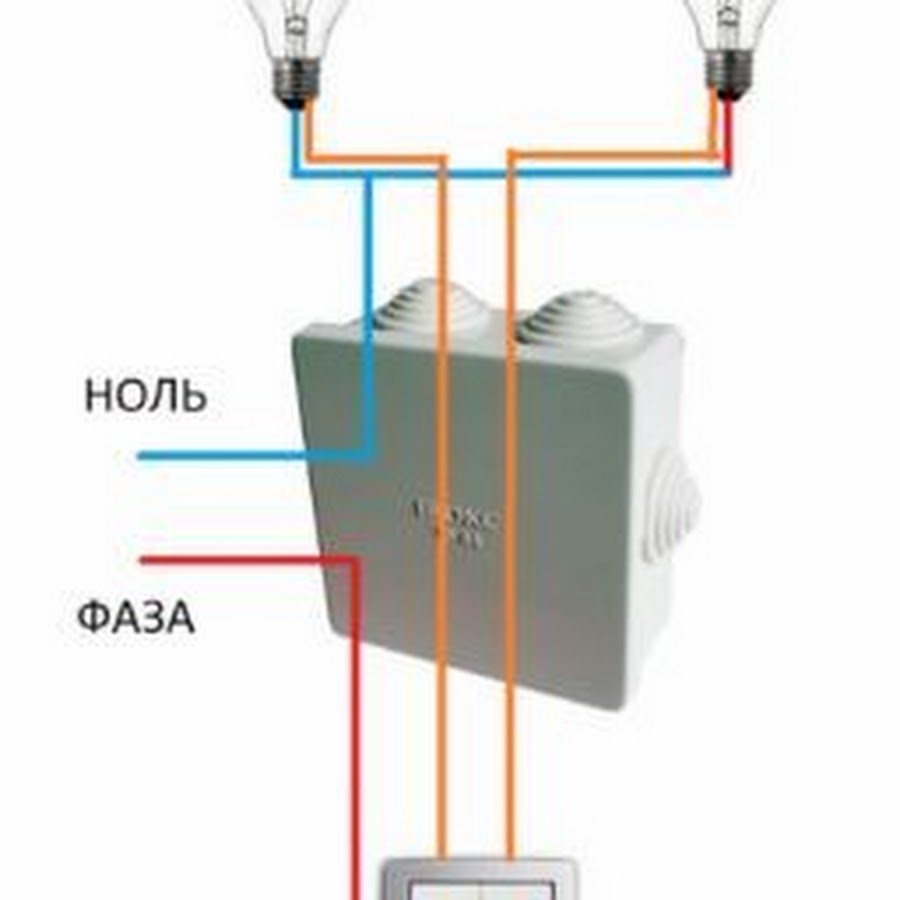

Схема с двухклавишным выключателем
Перед тем, как соединить провода в схему, у вас должны быть установлены:
- Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
- Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
- Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
- Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.
Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.
В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.
Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.
В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.
Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.
В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.
В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.
Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.
Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.
Подробно схема с двойным выключателем рассматривается в этом видео:
Схема с одноклавишным выключателем
Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.
В коробке производятся следующие соединения:
- нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
- фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
- жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.
Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.
Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.
Как присоединить лампочку к выключателю
Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.
Разметка
Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.
Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.
Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).
Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.
Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.
Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.
Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.
Штробление (если нужно)
Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.
Монтаж проводки
Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.
Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!
Патрон и выключатель
Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.
Схема подключения
Подключение к распределительной коробке
Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.
Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.
Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.
Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.
Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.
Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.
Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!
Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.
Подготовительные работы перед установкой выключателя
Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.
Питание на выключатель и светильники подаётся из распределительной коробки
Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .
Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .
Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.
После того как провода разведены, можно приступать к установке выключателя.
Схема подключения одноклавишного выключателя
Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.
Выключатель обычно размыкает фазовый провод
Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:
- электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;
При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить
Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются
Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.
Инструменты и материалы для подключения
Для подключения понадобятся следующие инструменты:
- Нож.
- Электротехническая отвёртка.
- Бытовой индикатор напряжения.
- Плоскогубцы.
Из материалов под рукой должны быть:
- Провода нужной длины.
- Распределительная коробка.
- Клеммники или электромонтажная изолента.
- Патрон для лампы (и сама лампа).
- Одноклавишный выключатель.
Фотогалерея: материалы для монтажа выключателя
Пошаговая инструкция подключения одноклавишного выключателя
Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:
- подключение контактов переключателя и лампочки;
- коммутация кабелей внутри распределительной коробки.
Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.
Подключение выключателя и лампы
- Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.
К патрону подводятся два провода и крепятся винтами к соответствующим контактам
При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет
Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.
Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.
Монтаж наружного выключателя производится сразу на поверхность стены
На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.
После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.
Коммутация кабелей в распределительной коробке
Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.
Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.
Индикатор приводится в действие прикладыванием пальца к красному колпачку
Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.
- Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
- Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
- Устанавливается клавиша на выключатель. Сборка и подключение завершены.
Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку
Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.
Видео: схема подключения одноклавишного выключателя
Как подключить 3 розетки и 1 выключатель из одной распределительной коробки
Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .
Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.
- Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Для соединения розеток друг с другом используются специальные перемычки
Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам
При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.
Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.
Видео: подключение одноклавишного выключателя и розетки
Как подключить одноклавишный переключатель на две лампочки
Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.
Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.
Новый кабель в коробке
В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам
Кабель от имеющегося прибора
От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.
Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве
Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.
Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.
Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.
1. Устройство и принцип работы выключателя в электрической схеме.Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:
И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.
Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:
В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.
На электрической схеме выключатель обозначается следующим образом:
Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:
В свою очередь лампочка на схеме обозначается следующим образом:
Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:
При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.
Патрон в свою очередь подключается следующим образом:
Теперь зная принцип работы лампочки и выключателя разберем схемы подключения выключателей.
2. Подключение одноклавишного выключателяОбщая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками:
Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов (условно говоря вход и выход) при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую.
3. Подключение двухклавишного выключателяУстройство и схема подключения двухклавишного выключателя аналогичны одноклавишному, стой лишь разницей, что он имеет три контакта для подключения к нему проводов — один вход и два выхода. То есть на нем происходит деление одного питающего провода на два через подвижные контакты.
Схема подключения двухклавишного выключателя имеет следующий вид:
Как видно на схеме к двухклавишному выключателю подходят 3 провода, один питающий (фаза), два других провода отходят на лампочки таким образом, что первая слева клавиша выключателя включает 2 лампочки (вторую и третью), а вторая клавиша включает одну лампочку (первую), нулевой же провод, как и в схеме подключения одноклавишного выключателя, подключается ко всем лампочкам напрямую.
Примечание: Питающий (фазный) провод обязательно должен подключаться к первому (входному) контакту выключателя, в то время как порядок подключения отходящих к лампочкам проводов к контактам 2 и 3 выключателя может быть любым.
Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Как подключить свет к выключателю — Электричество для всех: базовые уроки
Из этого видео вы узнаете, как подключить лампу с помощью простого выключателя.
Выключатель позволит включить питание лампочки на расстоянии.
Перед любыми электрическими вмешательствами отключите питание соответствующей сети.
Для подключения простого выключателя вам понадобятся инструмент для зачистки проводов, кусачки, отвертка, выключатель, лампочка и патрон.
Эта установка выполняется в два этапа, как мы объясним.
ШАГ 1. ПОДКЛЮЧИТЕ ПЕРЕКЛЮЧАТЕЛЬ
ШАГ 1. ПОДКЛЮЧИТЕ ПЕРЕКЛЮЧАТЕЛЬ
Renvoi à la vidéo «Raccorder un interrupteur simple»
Чтобы узнать, как это сделать, посмотрите видео «Как подключить простой коммутатор»
ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПОЧКИ
ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПОЧКИ
Снимите патрон лампы.
Ослабьте внутри три винта для проводов.
В месте, предусмотренном для лампы, вы найдете три электрических провода: два провода питания и зеленый и желтый провод заземления.
Установите основание патрона лампы на кабель.
Обрежьте все лишнее с проводов.
Снимите пластмассу с концов электрических проводов.
Поместите зачищенный конец зеленого и желтого проводов в среднюю клемму, а два других провода — справа и слева.
Если у вас есть неметаллические материалы и оборудование, в подключении зеленого и желтого заземляющих проводов нет необходимости.
Затяните три винта.
Убедитесь, что провода надежно прикреплены, потянув за них.
Снова соедините патрон лампы, правильно вставив вилки в керамический патрубок.
Ввернуть лампочку.
Чтобы узнать больше об установке лампочки, посмотрите «Как заменить лампочку».
Теперь вы знаете, как подключить лампу с помощью простого выключателя.
Электрические схемы переключателя лампы— Do-it-yourself-help.com
На этой странице представлены электрические схемы для четырех различных типов бытовых ламп.Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.
Определение полярности шнура лампы
Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы.Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.
Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.
Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим.У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.
Подключение 2-х лампового переключателя лампы
На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку.Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.
Подключение кнопочного выключателя лампы
Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками. Эту схему можно использовать для замены старой кнопочной лампы новым переключателем.Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.
Подключение трехпозиционного переключателя розетки лампы
Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.
Подключение одиночного выключателя лампы
На этой схеме показано подключение стандартной лампы с одной установкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.
Подключение винтажного выключателя торшера
Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.
В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.
С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.
Подробнее в разделе «Самостоятельная помощь».com
Как работает проводка двухпозиционного переключателя?
В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.
ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).
Введение
Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.
Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.
Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.
Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.
Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.
Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.
На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.
Как подключить двухпозиционный переключатель?
Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.
Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.
Стандартная схема подключения двухпозиционного переключателя
При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена простая схема подключения трехпроводного двухпозиционного переключателя.
На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.
Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.
Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.
Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.
Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:
- COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
- COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.
Если мы сравним эту настройку с цифровой электроникой, то она похожа на Ex-OR Gate, где состояние света (включено или выключено) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.
В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.
Коммутатор 1 COM (подключен к) | Переключатель 2 COM (подключен к) | Световой индикатор |
---|---|---|
L1 | L1 | ВЫКЛ |
L1 | L2 | L2 |
L2 | L1 | ВКЛ |
L2 | L2 | ВЫКЛ |
Этот метод рекомендуется, поскольку как линейный, так и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.
Альтернативный метод подключения двухпозиционного переключателя
Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).
Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.
Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.
Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.
Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).
Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.
В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.
В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем
