Соединение проводов в люстре с пятью плафонами. Подключение люстры с несколькими плафонами: пошаговая инструкция и схемы

Как правильно подключить люстру с 2, 3, 4, 5 и более плафонами к одноклавишному или двухклавишному выключателю. Какие провода соединять в люстре. Особенности подключения люстры с пультом управления.

Подготовка к подключению многорожковой люстры

Перед тем как приступить к подключению люстры с несколькими плафонами, необходимо выполнить подготовительные работы:

• Обесточить электрическую сеть, отключив автомат на щитке
• Проверить отсутствие напряжения индикаторной отверткой
• Подобрать необходимые инструменты и материалы
• Снять старую люстру, если она была установлена
• Проверить состояние проводки и клеммной колодки

Только после этого можно приступать непосредственно к подключению новой люстры.

Схема подключения люстры на один выключатель

Самый простой вариант — подключение люстры к одноклавишному выключателю. В этом случае все лампочки будут включаться одновременно.

Схема подключения следующая:

1. Нулевой провод (синий) из распределительной коробки соединяется с нулевыми проводами от всех плафонов люстры
2. Фазный провод (коричневый) подключается к выключателю
3. От выключателя фазный провод идет к люстре и соединяется с фазными проводами от всех плафонов
4. Заземляющий провод (желто-зеленый) соединяется с корпусом люстры

Такая схема позволяет управлять всей люстрой с помощью одного выключателя.

Подключение люстры на двухклавишный выключатель

Для люстр с несколькими режимами освещения используется двухклавишный выключатель. Как правильно подключить такую люстру?

Схема подключения будет следующей:

1. Нулевой провод соединяется со всеми нулевыми проводами плафонов
2. От выключателя идут два фазных провода — L1 и L2
3. L1 соединяется с фазными проводами части плафонов (например, 2 из 5)
4. L2 соединяется с фазными проводами оставшихся плафонов
5. Заземление подключается к корпусу люстры

Теперь при включении первой клавиши будет загораться часть лампочек, при включении второй — остальные. Включение обеих клавиш даст полное освещение.

Особенности подключения пятирожковой люстры

Люстра с 5 плафонами дает больше вариантов для создания световых сценариев. Как ее правильно подключить?

• На одноклавишный выключатель — по стандартной схеме, соединив все фазные провода вместе
• На двухклавишный — разделив плафоны на 2 группы, например 2+3
• На трехклавишный — разделив на 3 группы, например 2+2+1

При подключении на несколько клавиш важно равномерно распределить нагрузку между ними.

Подключение люстры с пультом управления

Современные люстры часто оснащаются дистанционным управлением. В чем особенности их подключения?

• Блок управления размещается внутри основания люстры
• К выключателю подключается только питание блока управления
• Все плафоны подключаются к выходам блока управления
• Настройка режимов работы выполняется с пульта

Такие люстры удобны в использовании, но сложнее в подключении. При возникновении сомнений лучше обратиться к специалисту.

Правила безопасности при подключении люстры

Работа с электропроводкой требует соблюдения правил безопасности:

• Использовать инструменты с изолированными ручками
• Работать только при отключенном напряжении
• Проверять отсутствие напряжения индикатором
• Надежно изолировать все соединения
• Не оставлять оголенных проводов
• При сомнениях обращаться к профессиональному электрику

Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций.

Как собрать многорожковую люстру перед подключением

Часто люстры поставляются в разобранном виде. Как правильно собрать многорожковую люстру перед установкой?

1. Изучить инструкцию по сборке
2. Подготовить все детали и крепеж
3. Собрать основание люстры
4. Установить рожки или кронштейны для плафонов
5. Подключить провода от плафонов к клеммной колодке
6. Установить плафоны и декоративные элементы

Правильная сборка обеспечит надежную работу люстры и облегчит ее последующее подключение.

Как выбрать люстру для разных помещений

При выборе люстры важно учитывать особенности помещения:

• Для гостиной подойдут большие многорожковые люстры
• В спальне лучше использовать люстры с приглушенным светом
• На кухне практичны люстры с легко моющимися плафонами
• В детской важна травмобезопасность конструкции
• В ванной необходимы влагозащищенные модели

Правильно подобранная люстра не только обеспечит хорошее освещение, но и станет стильным элементом интерьера.

Схема подключения пятирожковой люстры к выключателю (2 варианта)

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

Пример пятирожковой люстры

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно  отличаться в зависимости от производителя.  Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Подключение на одноклавишный выключатель

Данный вариант подключения люстры подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

• непосредственно сама люстра;
• одноклавишный выключатель;
• соединительные провода для удлинения нулевых и фазных проводников;
• отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Подключение на одноклавишный выключатель

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

• При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
• Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
•  Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
• Если вы собрались просверливать отверстия под крепление  люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
• Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
• При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Рассмотрим как правильно соединить провода в люстре

Подключаем люстру своими руками

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Содержание

• Подготовительные мероприятия
• Подключение люстры
  • Подключение люстры с одним режимом работы
  • Особенности подключения люстры на дистанционном управлении
  • Подключение люстры с двумя и более режимами работы
• Как собрать лампы люстры
• Вывод

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения.

Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение выключателя люстры

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

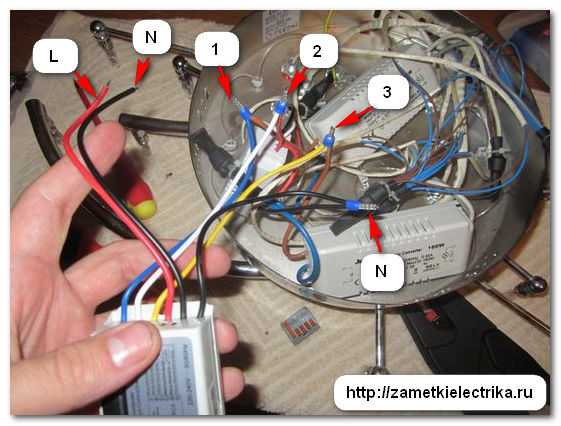

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Обратите внимание! В люстрах некоторых типов, на дистанционном управлении с диодами, хорошим признаком неправильного подключения может быть незначительное свечение последних при выключенном освещении. Поэтому, если вы заметили такое явление, вам следует поменять местами нулевой и фазный провода на выводах люстры.

• Иногда может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Здесь очень важно определиться со всеми проводами. Просто в некоторых моделях люстр один из проводов выполняет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Обычно это символ антенны. Но, как известно, китайцам наше ПУЭ — не указ, поэтому этого обозначения может и не быть. В этом случае вам придется либо прибегнуть к услугам профессионала, либо воспользоваться тестером.
• Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такого варианта. В этом случае подключение выполняется, как для люстры с двумя режимами работы.

Подключение люстры с двумя и более режимами работы

Под люстрой с двумя режимами работы подразумеваются осветительные приборы, которые при включении одного выключателя зажигают одну часть ламп, а уже при включении другого выключателя зажигаются все лампы. Обычно такие люстры имеют четыре вывода.

На фото приведен пример подключения люстры с двумя режимами работы

• Перед тем, как подсоединить люстру с 4 проводами, обязательно следует обесточить ваш дом или квартиру.
• Дальнейшая последовательность операций также достаточно схожа с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.
• Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
• Но так как для подключения люстры с двумя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Поэтому теперь используем двухжильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
• На люстре необходимо определиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то сделать это несложно. Если ее нет, то либо приглашаем специалиста, либо, используя тестер, определяем провода.
• Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
• Теперь подключаем нулевой и защитный провода к соответствующим проводам в распределительной коробке и на люстре. После этого наша схема готова к опробованию.
• Люстры с большим количеством режимов работы подключаются соответственно. Меняется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

Иногда может случиться так, что люстра поставляется в разобранном виде, или вы ее сами разобрали для транспортировки. Теперь ее надо собрать, но большое количество проводов, торчащих в разные стороны, вызывает определенные сомнения в своих силах.

Сделать это достаточно просто, главное, помнить начальное количество выводов люстры. Хотя здесь мы можем также поэкспериментировать.

Как собрать светильники люстры

• Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из светильников должно идти два провода.
• Теперь разбираемся, какие провода соединять на люстре, а какие — нет. От каждого светильника у нас идет два провода. Если у нас люстра с одним режимом работы или вы хотите ее такой сделать, то просто от каждого светильника один провод подключаем к одному клеммнику, а второй — к другому.
• Если вы хотите собрать люстру на два и более режимов работы, то сначала распределяем светильники по режимам работы. Затем от каждого светильника одного режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех светильников собираем на один клеммник. В итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
• Теперь подключаем нашу люстру к электрической цепи по технологии, описанной выше, и проверяем работу осветительного прибора.

Вывод

Собрать и подключить люстру с любыми режимами работы достаточно просто. А многочисленные видео помогут вам разобраться в этом вопросе. Но если ваши познания в электротехнике достаточно скромны, то лучше не искушать судьбу и вызвать специалиста. Ведь цена вопроса — ваша жизнь.
