Содержание

Почему важно правильно соединять витую пару

Витая пара — это основной тип кабеля, используемый для построения локальных компьютерных сетей и подключения к интернету. При повреждении или необходимости удлинения кабеля важно обеспечить качественное соединение, чтобы избежать проблем со связью. Неправильное соединение витой пары может привести к:

Снижению скорости передачи данных
Потере пакетов и обрывам соединения
Повышению уровня помех и наводок
Полной неработоспособности линии связи

Поэтому при необходимости соединить обрыв или нарастить витую пару важно использовать правильные методы и инструменты. Рассмотрим 5 надежных способов соединения UTP кабеля.

Необходимые инструменты и материалы

Для соединения витой пары могут понадобиться следующие инструменты и материалы:

Обжимной инструмент (кримпер) для коннекторов RJ45
Нож для зачистки кабеля
Коннекторы RJ45
Соединительная коробка (джойнер)
Соединители скотчлок
Отвертка
Плоскогубцы
Изоляционная лента

Конкретный набор зависит от выбранного способа соединения. В некоторых случаях можно обойтись минимумом инструментов.

Способ 1: Соединение с помощью коннекторов RJ45 и джойнера

Это один из самых распространенных и надежных способов соединения витой пары. Порядок действий:

Зачистите концы кабеля на 2-3 см от изоляции
Расправьте проводники и обрежьте их до одинаковой длины
Расположите проводники в правильном порядке по цветам
Вставьте проводники в коннектор RJ45
Обожмите коннектор с помощью кримпера
Повторите процедуру для второго конца кабеля
Соедините обжатые концы с помощью соединительной коробки (джойнера)

Преимущества: высокая надежность, возможность разъединения, сохранение характеристик линии. Недостатки: требуется специальный инструмент, не подходит для частого переподключения.

Способ 2: Соединение с помощью скотчлоков

Скотчлоки позволяют быстро соединить витую пару без специальных инструментов:

Зачистите изоляцию на концах кабеля на 2-3 см
Разведите пары проводников
Вставьте соответствующие проводники в скотчлоки
Сожмите скотчлоки плоскогубцами до щелчка
Заизолируйте место соединения изолентой

Преимущества: простота, скорость, не требуется специальный инструмент. Недостатки: неразъемное соединение, возможно некоторое ухудшение характеристик линии.

Способ 3: Соединение пайкой

Пайка обеспечивает очень надежный контакт, но требует навыков и занимает больше времени:

Зачистите концы проводников на 1-1.5 см
Скрутите соответствующие проводники между собой
Пропаяйте места соединения
Заизолируйте каждое соединение термоусадочной трубкой
Наденьте общую термоусадочную трубку на место сращивания

Преимущества: очень надежное соединение, минимальное влияние на характеристики линии. Недостатки: сложность, требуются навыки пайки, неразъемное соединение.

Способ 4: Соединение с помощью клеммной колодки

Клеммные колодки позволяют быстро соединить витую пару без пайки:

Зачистите концы кабеля на 1-1.5 см
Вставьте проводники в клеммы колодки
Зажмите винты отверткой
Закройте крышку колодки

Преимущества: простота, возможность разъединения, не требует специальных инструментов. Недостатки: габариты, возможно некоторое ухудшение характеристик линии.

Способ 5: Соединение с помощью кроссировочных плинтов

Кроссировочные плинты обеспечивают качественное соединение и удобство коммутации:

Закрепите плинт на монтажной поверхности
Разделайте концы кабеля
Заведите проводники в контакты плинта
Прижмите проводники специальным инструментом
Повторите для второго конца кабеля

Преимущества: высокое качество соединения, удобство коммутации, возможность подключения нескольких кабелей. Недостатки: требуется специальный инструмент, не подходит для частого переподключения.

Какой способ соединения выбрать

Выбор оптимального способа соединения витой пары зависит от конкретной ситуации:

Для постоянного соединения лучше использовать коннекторы с джойнером или пайку
Для временного соединения подойдут скотчлоки или клеммная колодка
При необходимости частой коммутации оптимальны кроссировочные плинты
Если нет специальных инструментов, можно применить скотчлоки или клеммную колодку

В любом случае важно обеспечить качественный контакт и надежную изоляцию места соединения. При правильном выполнении все рассмотренные способы позволяют получить работоспособное соединение витой пары.

Соединение UTP кабеля «витая пара»

Что делать, если сетевой кабель «витая пара» поврежден или просто не хватает длины кабеля до рабочего места. Кабель «витая пара» представляет собой две или четыре пары проводников свитых между собой. Свивание проводов делается с целью уменьшения электропомех и наводок. Также каждая пара проводников имеет различный шаг свивания между собой, сделано это для уменьшения наводок между парами при передаче сигнала. Так что, если произошел обрыв кабеля «витая пара» или его повреждение, использовать скрутку проводов или их спайку нежелательно, так как нарушается свитие проводников, что ведет к потерям при передаче сигнала.

Для соединения кабеля «витая пара» существует несколько готовых решений:

Соединение с помощью переходника RJ–45 гнездо–гнездо.

Для сращивания кабеля вам понадобится две вилки RJ–45 и обжимной инструмент для их монтажа. Если вам нужно нарастить уже существующий кабель с разъемом RJ–45, достаточно патч-корда нужной длины и данного переходника.

Переходники RJ–45

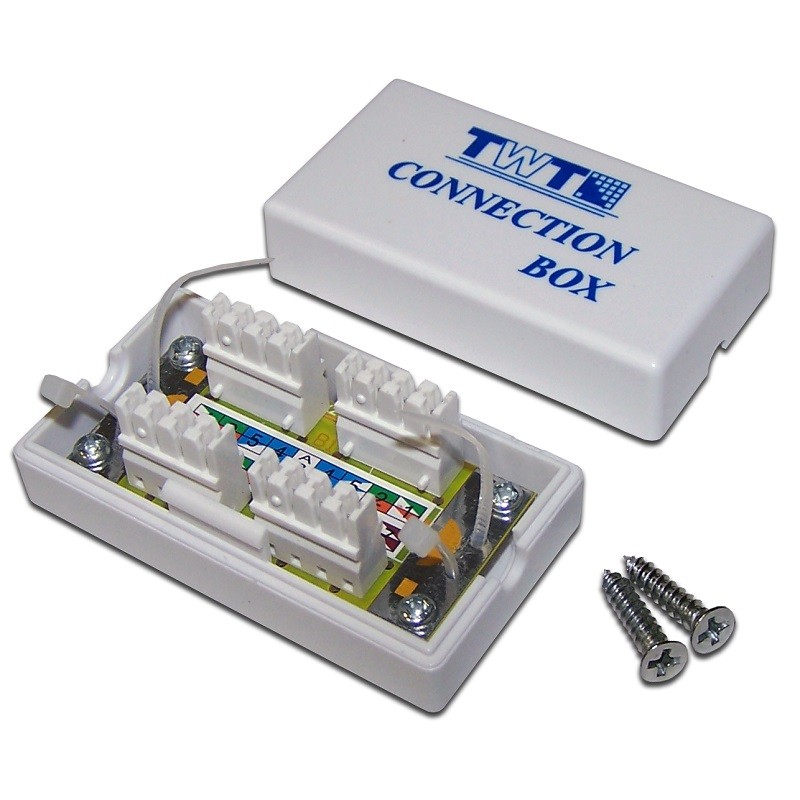

Соединение с помощью специального соединителя «витая пара» тип KRONE

Для данного соединения понадобится специальный кроссировочный инструмент KRONE или его аналоги.

Инструмент кроссировочный

Размещаете провода в контактах соединителя по цвету, чтобы цвет провода соответствовал цветовой маркировке на соединителе, с одной и другой стороны соединителя и забиваете провода в контакт с помощью специального инструмента. При этом зачищать провода не нужно, изоляция прорезается с помощью встроенных ножей соединителя. Единственный минус данного соединения, что оно является не разъемным.

Соединитель кабеля тип KRONE

Соединение с помощью розетки RJ–45.

Данный способ объединяет в себе первые два вида соединения. С одной стороны кабель забивается специальным кроссировочным инструментом KRONE или тип 110, в зависимости от типа розетки, а с другой стороны на кабель монтируется вилка RJ–45 с помощью обжимного инструмента и вставляется в гнездо розетки.

Инструмент кроссировочный

Розетки RJ–45

Ждем вас в наших торговых офисах.

Как соединить витую пару?

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

Скрутка. Данный метод не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:

Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор

Прямой и перекрестный кабели UTP

Для двух устройств, чтобы осуществлять передачу через кабель, который непосредственно их соединяет, терминал передачи одного устройства должен быть соединен с терминалом получения другого устройства.

Кабель должен быть обжат так, что контакт передачи, Tx, беря сигнал от устройства А на одном конце, соединялся проводом с контактом получения, Rx, на устройстве B. Точно так же контакт Tx устройства В должен быть соединен с контактом Rx устройства А. Если контакт Tx на устройстве имеет номер 1, а контакт Rx имеет номер 2, кабель соединяет контакт 1 на одном конце с контактом 2 на другом конце. Эти «перекрестные» соединения контактов дают этому типу кабеля его название — перекрестный кабель.

Чтобы получить этот тип соединения с UTP кабелем, один конец должен быть обжат согласно расположению контактов EIA/TIA T568A, а другой конец должен быть обжат согласно схеме T568B.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

Коммутатор с коммутатором
Коммутатор с концентратором
Концентратор с концентратором
Маршрутизатор с маршрутизатором (соединение портов Ethernet)
Компьютер с компьютером
Компьютер к портом Ethernet маршрутизатора

На рисунке идентифицируйте используемый тип кабеля, основываясь на соединяемых устройствах.

В качестве напоминания, ниже еще раз перечислено, когда какой кабель применяется:

Используйте прямой кабель для того, чтобы соединить:

Коммутатор с маршрутизатором
Компьютер с коммутатором
Компьютер с концентратором

Используйте перекрестный кабель для того, чтобы соединить:

Коммутатор с коммутатором
Коммутатор с концентратором
Концентратор с концентратором
Маршрутизатор с маршрутизатором
Компьютер с компьютером
Компьютер с маршрутизатором

Выбор MDI/MDIX

Многие устройства позволяют порту UTP Ethernet быть установленным в MDI или MDIX. Это может быть сделано одним из трех способов, в зависимости от функций устройства:

1. На некоторых устройствах у портов может быть механизм, который электрически меняет пары передачи и получения. Порт может быть изменен с MDI на MDIX, применяя этот механизм.

2. Во время конфигурации некоторые устройства позволяют выбирать, как должен функционировать порт — как MDI, или как MDIX.

3. У многих более новых устройств есть автоматическая функция перекрещивания. Эта функция позволяет устройству обнаруживать необходимый тип кабеля и конфигурирует интерфейсы соответственно. На некоторых устройствах это автоматическое обнаружение выполняется по умолчанию. Другие устройства требуют команды конфигурирования интерфейса для того, чтобы включить автоматическое обнаружение MDIX.

Далее: Использование Справки CLI IOS

Смотрите также

Написать

Клеммники: Соединение слаботочных цепей – CS-CS.Net: Лаборатория Электрошамана

Скочлоки (ScotchLock) и витая пара для соединения

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

Инструмент, необходимый для выполнения соединения на СкочЛоке

Вставляем два проводника в зажим до упора

Резко и сильно сжимаем пассатижами

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Получившееся соединение на скочлоках: вид сзади

Получившееся соединение на скочлоках: вид спереди

Пример соединения витой пары на скочлоках

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Плинт и витая пара, распатченная на нём

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Плинт, кронштейн для него и инструмент для распатчивания

Подготовили витую пару к распатчиванию: пары уложены на свои места

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

Специальным ножом-инструментом запатчиваем каждый провод

Готово: витая пара распатчена попарно на плинте

Отходящие подключения к нашей витой паре

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Извлечение проводника из ножевых контактов плинта

Автоматическая зачистка изоляции проводников при помощи ножевых контактов

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Пример распатчивания одной линии на несколько пар (для телефона)

Для примера несколько отходящих линий соединены параллельно

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Соединители RJ-12 и RJ-45

Пример соединения витой пары через соединитель

Телефонный разветвитель 6p (4p)

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Соединение витой пары между собой: наращивание и ремонт

Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Разделы статьи

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Скрутка витой пары между собой

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.

Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.

Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Скотчлок-соединитель (ScotchLok UY2)

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Клеммники: Соединение слаботочных цепей на CS-CS.Net: Лаборатория Электрошамана

Немного о витой паре и кабелях

Соединители ScotchLock (Ско(т)чЛок)

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Плинты

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Использование плинтов для расключения телефоной линии на несколько розеток

Одиночные соединители для RJ-45 и RJ-12

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Правила соединения двух интернет проводов

Скручивание

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.

Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:

https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)

Соединения для кабеля витая пара

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.

Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.

Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.

Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

Скрутка витой пары между собой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обжим витой пары

На конце кабеля должен быть размещен специальный разъем. Процесс закрепления этого разъема называют обжимом.
На практике широкое распространение получили 8-контактные коннекторы 8P8C. Другое применяемое обозначение этого типа разъема – RJ-45. Все коннекторы делят на две категории: экранированные и неэкранированные. Первые используются для FTP и STP проводов, вторые предназначены для UTP-проводов.

Выбор коннектора является серьезной задачей. Многие элементы требуют опыта и знаний, поэтому в работе применяются лишь специалистами.

Коннекторы со вставкой для классического медного кабеля не подходят. Их используют чаще для мягких проводов – например, многожильных.
Хотя многие доверяют этот процесс профессионалам, но в нем нет ничего сложного. В конструкции коннектора есть восемь мелких углублений, также называющихся канавками. Каждое такое углубление предназначено для соответствующей медной жилы кабеля. Сверху канавок есть металлические контакты.

Для правильного определения нумерации контактов поверните коннектор таким образом, чтобы вверху находились именно контакты. Напротив размещает входной разъем. Контакт под номером один расположится справа, а под номером восемь – слева.

Нумерация при процессе обжима считается едва ли не самым ключевым процессом. Запомните, каким образом определяется номер каждого контакта. Благодаря данной информации можно будет без труда закрепить кабели и осуществить установку соединения.

В технической литературе можно встретить следующие схемы распределения: первая – EIA/TIA-568А, вторая – EIA/TIA-568B. Друг от друга они отличаются расположением жил.

Очень удобно, что изоляция свитых в шнуре пар имеют четыре разных цвета, поэтому повторить комбинацию будет нетрудно.

Специалисты рекомендуют выполнять укладку по порядку – сначала 1-й контакт, потом – 2-й, в конце – 8-й. Схема расположения жил по цвету в 568А такая: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
Данная схема актуальна при создании локальной сети (когда компьютеры соединяются друг с другом).
В 568В цветовое расположение имеет отличия по сравнению с первой схемой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Этот вид схемы применяется, чтобы выполнить соединение между компьютером и роутером.

Способы обжима

Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Кабеля обжимают либо кроссовым способом, либо прямым.
Прямой вид обжима используется во время изготовления провода, предназначенного для соединения клиентских и сетевых устройств к компьютеру. При его помощи можно соединить между собой несколько видов сетевого оборудования. Прямой обжим считается более распространенным.

Кроссовый вариант обжима применяется для кабелей, соединяющих компьютеры друг с другом. Если в схеме есть место другому оборудованию, то использование таких проводов является невозможным. Еще одно применение кроссового провода – объединение старых up-link портов.
Чтобы получить прямой тип, разрешено выбирать любой вариант обжима, требуется лишь, чтобы два конца были одинаково обжаты. Для создания прямого шнура более подходящей считается схема 568 В.

Интересно, что для прямого вида иногда применяют вместо четырех витых пар всего лишь две. Такой вид кабеля позволяет выполнить подключение двух компьютерных устройств к сети.
Данный вариант обжима в RJ-45 остается актуальным до тех пор, пока нет необходимости в высоком трафике локальной сети. В этом случае рассчитывать можно на скоростью обмена в 100 Мбит/с.

Например, для обжима могут быть выбраны зеленая и оранжевая пары жил. На практике коричневыми жилами могут быть заменены оранжевые, а синими – зеленые. При этом сам порядок подключения контактов не меняется.

При подготовке кроссового кабеля его концы изготавливаются по различным схемам: первый – по 568А, второй – по 568В.

Для такого кабеля обязательным является использование всех восьми жил. При необходимости получения кроссовера применяют специальный вид обжима (кроссовер позволяет добиться скорости обмена в 1000 Мбит/с).

В этом случае первый конец обжимайте по принципу схемы 568В, а во втором должен быть соблюден следующий порядок цветов: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

В отличие от 568А были поменяны местами синяя пара с коричневой. В остальном последовательность – та же.

Таким образом, если оба конца обжаты по принципу 568В, то на выходе будет получен прямой провод, используемый при соединении коммутатора и компьютера. Когда один конец зажат по порядку схемы 568В, а другой – 568А, то для эксплуатации будет готов кроссовый кабель – он применяется для соединения компьютеров между собой.
Особые схемы обжатия предусмотрены для перекрестных кабелей, обеспечивающих 1 Гб/с.

Обжим витой пары в RJ-45

Чтобы обжать витую пару в RJ-45, вам будет нужен кримпер. Этот инструмент представляет собой клещи, в котором есть сразу несколько рабочих зон – например, для обрезки проводов и для обжимки кабеля.

Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.

Классифицируются эти кабели по типу экранирующей оболочки следующим образом:

UTP — экранирование полностью отсутствует,
STP — экран выполнен из медной сетки,
FTP — экранирование выполнено из фольги,
SFTP — сетка медная и алюминиевая фольга используются одновременно.

Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.

Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д. ). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.

Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

№ жилы	568B	568A
1	бело-оранжевый	бело-зеленый
2	оранжевый	зеленый
3	бело-зеленый	бело-оранжевый
4	синий	синий
5	бело-синий	бело-синий
6	зеленый	оранжевый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-зеленый	бело-оранжевый
2	зеленый	оранжевый
3	бело-оранжевый	бело-зеленый
4	синий	синий
5	бело-синий	бело-синий
6	оранжевый	зеленый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-коричневый	бело-синий
2	коричневый	синий
3	бело-синий	бело-коричневый
6	синий	коричневый

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

кримпер — устройство для выполнения обжима,
стриппер или нож — используется для снятия изоляции,
сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля. Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору, каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.

Проверка качества выполненной работы

Проверку можно выполнять одним из нижеперечисленных способов:

проверкой индикации портов на устройствах,
прозваниванием отдельных жил кабеля,
с помощью сетевого тестера.

Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.

Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера. Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.

С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.

Типичные ошибки

Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.

Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.

При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.

Переходник для соединения двух кабелей интернета. Способы сращивания utp кабеля витая пара информационных сетей

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория. Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях. К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно. Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки . Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Удлинение витой пары посредством простых подручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут предоставлены удобные, пошаговые алгоритмы действий, для удлинения сетевых шнуров любого предназначения, данные методы подходят не только для стационарных кабелей, которые устанавливал провайдер, но также и для любых других, дополнительных видов сетевых шнуров.

Удлинение сетевого интернет шнура, проложенного компанией интернет провайдера, соединяющего аппаратные ресурсы их компании с ПК пользователя, является наиболее востребованным запросом в настоящее время. В данной статье, мы будем рассматривать способы удлинения шнуров с витой парой, без использования инструмента для обжима витой пары , для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, возникает довольно часто, при проведении бытовых ремонтов, перестановке периферийных устройств и различного оборудования, перемещении мебели и прочих бытовых обусловленностях. В подобных ситуациях, возникает проблема, что попросту немного не хватает длины кабеля, разумеется из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера либо специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся возможностей, либо же воспользоваться наиболее простым и удобным вариантов – выполнить самостоятельную «подточку» сетевого шнура. Прежде чем приступать к самостоятельной работе с кабелем, рекомендуем ознакомится с полезными советами:

При необходимости удлинить стандартный сетевой шнур, обеспечивающий соединение компьютера с роутером, более рациональным вариантом, может быть приобретение нового кабеля необходимой длины, по цене он обойдется ненамного дороже удлиненного, и при этом его надежность будет более высокой. Так как любое искусственное соединение, посредством дополнительных разъемов и штекеров, а тем более скрутки, не являются достаточно надежными в эксплуатации. Произвести обжим витой пары , можно в практически любом салоне цифровой техники;
На случай если в помещении, еще не размещен роутер, следует обдумать вариант его установки, возможно данный вариант станет более удобным и рациональным для вашей ситуации, в отличии от прокладки нового кабеля, особенно если он является вмонтированным в стены либо проложен другими не поверхностными способами. Если имеются компьютеры стационарного типа, их можно будет подключить к роутеру как посредством прокладки дополнительного шнура, так и установки специального адаптера для приема «Wi-Fi» сигналов. Такие адаптеры являются достаточно удобными, мобильными и несильно дорогими;
Если ситуация сложилась непосредственно вокруг соединения сетевого шнура, можно связаться с представительством вашего интернет провайдера, и объяснить сложившуюся ситуацию, они смогут предложить вам наиболее приемлемые и рациональные решения вашей проблемы. Нередко они идут навстречу своим клиентам, и оказывают бесплатные услуги по замене шнура, либо проводят работу со скидкой и т.п.;
Если помещение оборудовано интернет розетками, можно рассмотреть решение сложившейся проблемы, посредством использования данных розеток.

Если же единственным либо необходимым вариантом является удлинение шнура, самым лучшим способом будет применение специальных соединителей. При правильном соблюдении всех мер процедуры, конечный результат будет достаточно качественным. Пользоваться методом скрутки наиболее неприемлемый вариант (возможно нестабильное соединение), и допустимы лишь в качестве временной меры, если удлинить кабель нужно срочно, но всех нужных элементов нет под рукой.

Удлиняем шнур с помощью соединительного переходника

Данный метод является универсальным и его можно использовать для соединения основного шнура от провайдера, либо для объединения шнура ПК, модема, роутера и т.п.

Такие переходники называют джойнерами, они достаточно просты в исполнении, имеют вид двустороннего разъема, для штекера сетевого шнура. Для применения данного переходника, нужно чтобы концы кабелей, быль обжаты, и оснащены конекторами. Данную операцию можно проделать посредством специальных приборов, либо обычных бытовых инструментов.

Применяя данный метод, в процессе приобретения сетевого кабеля, можно попросить обжать его непосредственно в сервисе, данную операцию проделывают во всех магазинах, занимающихся реализацией подобной продукции. Имея переходник и обжатые кабеля, дальнейший процесс соединения совсем прост, необходимо кабеля подсоединить к разъемам переходника и все, работа окончена.

В качестве аналога, можно использовать переходники типа – каплеры, они являются достаточно удобными, и в эксплуатации даже намного проще чем переходники типа – джойнер, так как при их использовании нет необходимости проводить такую дополнительную операцию как обжимка кабеля. Их часто путают со сплиттерами, данному моменту нужно уделять особое внимание.

Переходник типа – каплер

Удлинение кабеля для ПК, ТВ, модема либо роутера

Если недостаточно длины сетевого шнура, для подключения модема, роутера, или каких-либо периферийных устройств, можно пользоваться все теми же переходниками для сетевых кабелей. Но не стоит забывать, что удлинение кабеля любым способом, всегда будет не столь оптимальным вариантом, по сравнению с полноценным шнуром, и по возможности стараться использовать именно их, либо подключать устройства посредством беспроводных систем.

Соединение сетевого шнура посредством скрутки

Как ранее указывалось в статье, данный метод является не самым надежным (сетевое соединение может быть нестабильным, и периодически вовсе исчезать), однако и он востребован, особенно в тех случаях, когда нужно кратковременно обеспечить соединение двух кабелей, посредством чего удлинить основной шнур.

Данный метод не является каким-то сложным в исполнении, необходимо аккуратно, и в тоже время тщательно зачистить оба концевых участка кабелей, и аккуратно скрутить их в соответствии с цветом каждого из ответвлений. Каждое отдельное ответвление, необходимо в обязательном порядке их изолировать, с помощью изоляционной ленты, либо специальных термоусадочных трубок. Самым сложным моментов в данной операции является зачистка и скрутка ответвлений, в сетевых шнурах проводки достаточно тонкие и хрупкие, и нередко они переламываются.

Для более надежного соединения, в процессе скрутки, можно использовать скотчлоки, они представляют собой небольшие соединительные блочки, которые удобны в использовании и достаточно дешевые (100 штук стоит порядка 4 долларов, в некоторых магазинах они продается поштучно и обойдутся вовсе в копейки).

Выполнив скрутку всех жил кабелей и про изолировав каждый из них отдельно, для большей надежности, необходимо заизолировать и само место соединения кабелей. При использовании скотчлоков, изоляция отдельных жил не нужна, так как данные элементы служат и соединителями, и изоляцией, а вод общая изоляция соединения не помешает, как и при стандартном методе скрутки, это убережет данный соединительный сегмент от разрывов переломов и прочих механических повреждений. Любой из вышеприведенных способов можно использовать не только для удлинения сетевых кабелей, но также и для ремонта кабеля, например, в случае явно установленного повреждения (перелом, пережим, разрыв кабеля и т.п.).

Как удлинить интернет кабель

Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

По материалам сайта: http://comp-security.net

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях.

Как удлинить интернет кабель

К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно.

Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Сетевой шнур используется для подключения к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.
Он протягивается от провайдера в дом каждому пользователю индивидуально.
От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения и сама работа устройства.
Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.
Но иногда возникает необходимость обжать его самостоятельно.
Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

Инструменты для обжатия

Читай также: Как настроить локальную сеть на Windows? Простейшие способы

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты :

2 Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3 Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

3 Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

Виды кабеля

Читай также:

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств .

Например, два персональных компьютера или два .

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами . Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

Обжим кабеля с прямым подключением

Читайте также: [Инструкция] Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой .

1 Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2 Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3 Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4 Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Обжим кабеля с перекрестным подключением

Читайте также:

Его отличие при подключении заключается в том, что провода меняют свою последовательность и располагаются по следующей схеме:

бело-зеленый;
зеленый;
бело-оранжевый
синий;
бело-синий;
оранжевый;
бело-коричневый;
коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Описание

Зачищаем внешний шар на несколько сантиметров.
Разлаживаем провода в правильной последовательности.
Отмеряем необходимую длину. Это можно сделать, используя кримпер.
Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
Можно принимать работу.

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Четырех жильный провод имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Что такое прямые и перекрестные кабели

Пользовательский поиск

Что такое прямой и перекрестный кабель

Обычный сетевой кабель Ethernet бывает прямым и перекрестным кабелем. Этот сетевой кабель Ethernet состоит из 4-х парного высокопроизводительного кабеля, состоящего из проводников витой пары, используемых для передачи данных. Оба конца кабеля называются разъемом RJ45.

Кабель можно отнести к категории Cat 5, Cat 5e, Cat 6 UTP cable .Кабель Cat 5 UTP может поддерживать сеть Ethernet 10/100 Мбит / с, тогда как кабель UTP Cat 5e и Cat 6 может поддерживать сеть Ethernet, работающую на скорости 10/100/1000 Мбит / с. Возможно, вы слышали о кабеле UTP Cat 3, он больше не популярен, поскольку поддерживает только сеть Ethernet 10 Мбит / с.

Прямой и перекрестный кабель может быть кабелем Cat3, Cat 5, Cat 5e или Cat 6 UTP, с той лишь разницей, что у каждого типа будет разное расположение проводов в кабеле для различных целей.

Прямой кабель

Обычно для подключения различных типов устройств используется прямой кабель.Этот тип кабеля будет использоваться большую часть времени и может использоваться для:

1) Подключите компьютер к обычному порту коммутатора / концентратора.
2) Подключите компьютер к LAN-порту кабельного / DSL-модема.
3) Подключите порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
4) Подключите порт LAN маршрутизатора к порту каскадирования коммутатора / концентратора. (обычно используется для расширения сети)
5) Подключите 2 коммутатора / концентратора к одному из коммутаторов / концентраторов, используя порт восходящей связи, а другой — через обычный порт.

Если вам нужно проверить, как выглядит прямой кабель, это несложно. Обе стороны (сторона A и сторона B) кабеля имеют расположение проводов одного цвета. . Ознакомьтесь с различными типами прямого кабеля, доступными на рынке, здесь.

Перекрестный кабель

Иногда вы будете использовать перекрестный кабель, обычно он используется для подключения однотипных устройств. Перекрестный кабель можно использовать для:

1) Подключите 2 компьютера напрямую.
2) Подключите порт LAN маршрутизатора к обычному порту коммутатора / концентратора. (обычно используется для расширения сети)
3) Подключите 2 коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.

Вам нужно проверить, как выглядит перекрестный кабель, обе стороны (сторона A и сторона B) кабеля имеют расположение проводов с разным цветом . Обратите внимание на эти кроссоверные кабели, если вы планируете их купить. Вы также можете найти больше вариантов сетевых кабелей и информацию на сайте Comtrad Cables.

На случай, если вам нужно сделать перекрестный кабель самостоятельно! Для этого вы можете использовать этот обжимной пресс.

Наконец, если вы все еще не уверены, какой тип кабеля использовать иногда, попробуйте оба кабеля и посмотрите, какой из них работает .

Примечание : Если есть поддержка функции auto MDI / MDI-X на коммутаторе, концентраторе, сетевой карте или других сетевых устройствах, вам не нужно использовать перекрестный кабель в ситуации, о которой я упоминал выше.Это связано с тем, что функция кроссовера включается автоматически, когда это необходимо.

Вернуться наверх !!

Что такое неэкранированная витая пара (UTP) — Fosco Connect

:: Что такое кабель UTP?

UTP — неэкранированная витая пара. Кабель UTP — это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех.Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете получить патч-кабель UTP Cat 5e и Cat 6 у нас)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп. Ниже показан образец магистрального кабеля UTP.

:: Размер проводника медного кабеля UTP

Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG.24 AWG — наиболее распространенный размер, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

:: Одножильный кабель UTP и многожильный кабель UTP

1) Одножильный кабель UTP

Одножильный кабель UTP Изображение

Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод. Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

Кабели

UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой одножильные кабели.

2) Многожильный кабель UTP

Многожильный кабель UTP Изображение

Многожильные кабели UTP обычно используются в качестве коммутационных кабелей на рабочих местах или в телекоммуникационных помещениях.Это самые распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута. Внешние проволоки наматываются по спирали вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют один проводник с общим диаметром, примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.

:: Применение кабеля UTP

Кабели

UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных данных, высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

:: Категории кабелей UTP и технические характеристики

Кабели

UTP были изобретены для голосовых приложений.Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень надежны и нелегко искажаются электрическими помехами или электромагнитными помехами. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем данных, в которых использовалась цифровая сигнализация.

По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

Примечание:

TIA / EIA-568 распознает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов — неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в оценки под названием «Уровни.”

Кабель

Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

Категория	Марка	Бизнес-приложение	Диапазон частот
Категория 1	оценка голоса	только голосовых телефонных сетей; не для передачи данных	750 кГц
Категория 2	оценка голоса	телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам	1 МГц
Категория 3	класс данных	телефонных сетей голосового уровня, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN	16 МГц
Категория 4	класс данных	Сети Token Ring 16 Мбит / с	20 МГц
Категория 5	класс данных	Сети ATM 100BastTX Fast Ethernet, SONET и OC-3	100 МГц
Категория 5e	класс данных	Gigabit (1000 Мбит / с) Ethernet	100 МГц
Категория 6	класс данных	Gigabit (1000 Мбит / с) Ethernet	250 МГц
Категория 6A	класс данных	Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet	500 МГц

:: Цветовые коды кабеля UTP

1) Цветовой код горизонтального кабеля UTP

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом.В каждой паре по два проводника. Одному проводу пары присваивается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

2) Код цвета магистрального кабеля UTP

Магистральные кабели

UTP — это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

(a) 25-парный переплет Цветовой код группы

Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в 25-парном переплете —

Белый — пары с 1 по 5
Красный — пары с 6 по 10
Черный — пары с 11 по 15
Желтый — пары от 16 до 20
Фиолетовый — пары с 21 по 25

В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары.Цветовой код пары для каждой из пяти пар с цветовой кодовой группой —

Синий — 1-я пара цветовой кодовой группы
Оранжевый — 2-я пара цветовой кодовой группы
Зеленый — 3-я пара цветовой кодовой группы
Коричневый — 4-я пара цветовой кодовой группы
Сланец — 5 пара цветовой кодовой группы

Цветовой код для группы подшивок из 25 пар показан в следующей таблице.

Номер провода	Номер пары	Код цвета группы	Пара Цветовой код	Цвет
1	1	белый	синий	белая / синяя полоса
2	1		синий	синяя / белая полоса
3	2		оранжевый	белая / оранжевая полоса
4	2		оранжевый	оранжево-белая полоса
5	3		зеленый	белая / зеленая полоса
6	3		зеленый	зелено-белая полоса
7	4		коричневый	белая / коричневая полоса
8	4		коричневый	коричневая / белая полоса
9	5		шифер	белый / грифельная полоса
10	5		шифер	шифер / белая полоса
11	6	красный	синий	красная / синяя полоса
12	6		синий	синяя / красная полоса
13	7		оранжевый	красная / оранжевая полоса
14	7		оранжевый	оранжево-красная полоса
15	8		зеленый	красная / зеленая полоса
16	8		зеленый	зеленая / красная полоса
17	9		коричневый	красно-коричневая полоса
18	9		коричневый	коричневая / красная полоса
19	10		шифер	красный / грифельная полоса
20	10		шифер	шифер / красная полоса
21	11	черный	синий	черная / синяя полоса
22	11		синий	синяя / черная полоса
23	12		оранжевый	черная / оранжевая полоса
24	12		оранжевый	оранжево-черная полоса
25	13		зеленый	черная / зеленая полоса
26	13		зеленый	зеленая / черная полоса
27	14		коричневый	черная / коричневая полоса
28	14		коричневый	коричневый / черная полоса
29	15		шифер	черный / грифельная полоса
30	15		шифер	шифер / черная полоса
31	16	желтый	синий	желто-синяя полоса
32	16		синий	сине-желтая полоса
33	17		оранжевый	желто-оранжевая полоса
34	17		оранжевый	оранжево-желтая полоса
35	18		зеленый	желто-зеленая полоса
36	18		зеленый	зелено-желтая полоса
37	19		коричневый	желто-коричневая полоса
38	19		коричневый	коричнево-желтая полоса
39	20		шифер	желтый / шиферная полоса
40	20		шифер	шифер / желтая полоса
41	21	фиолетовый	синий	фиолетовая / синяя полоса
42	21		синий	синяя / фиолетовая полоса
43	22		оранжевый	фиолетово-оранжевая полоса
44	22		оранжевый	оранжево-фиолетовая полоса
45	23		зеленый	фиолетовая / зеленая полоса
46	23		зеленый	зеленая / фиолетовая полоса
47	24		коричневый	фиолетовая / коричневая полоса
48	24		коричневый	коричневая / фиолетовая полоса
49	25		шифер	фиолетово-сланцевая полоса
50	25		шифер	шифер / фиолетовая полоса

Это ясно показано на следующем рисунке.

(б) Более 25-парных связующих групп

Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

Количество пар	Цвет группы связки
1-25	Бело-синий
26–50	Белый — оранжевый
51–75	Белый — зеленый
76—100	Бело-коричневый
101–125	Белый — шифер
126—150	Красно-синий
151–175	Красно-оранжевый
176—200	Красный — зеленый
201–225	Красно-коричневый
226—250	Красный — Сланцевый
251–275	Чёрно-синий
276–300	Черный — оранжевый
301–325	Чёрно-зелёный
326–350	Черно-коричневый
351–375	Черный — шифер
376—400	Желто-синий

:: Кабельные соединители UTP

1) Разъем RJ45 и вилка

Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже.Гнездо RJ45 — это 8-проводное компактное модульное гнездо, используемое для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

:: Стандарты электропроводки 568A и 568B

Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

В кабеле UTP каждая пара представлена определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или коммутационной панели.

На следующих диаграммах показана разница между схемами подключения 568A и 568B.

Обратите внимание, что единственное различие между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

Можно без особых проблем использовать кабели с разводкой в соответствии с любой конфигурацией в одной и той же установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля с разной конфигурацией.

Интернет в вашем доме: прокладка и подключение кабеля UTP

Строите новый дом или ремонтируете старый? Тогда вы не можете забыть о подключении к Интернету, поскольку в настоящее время к Интернету подключено большое количество электроприборов: компьютеры, телевизоры, игровые приставки и так далее.

Обычно подключение к Интернету устанавливается с помощью кабеля UTP, но вас простят за то, что вы не знаете, что это означает. Какие типы кабелей UTP существуют? Все эти вопросы и ответы мы вылили в эту статью для вас.

Что такое кабель UTP?

UTP — это неэкранированная витая пара . Это сетевой кабель , состоящий из 8 проводов, разделенных на две пары (синего, зеленого, оранжевого и коричневого цветов).

Существуют и другие кабели для передачи данных, такие как коаксиальный или оптоволоконный кабель, но UTP обычно используется для подключения к Интернету.

Кабели

UTP являются частью внутренней установки вашего интернет-соединения . Интернет-провайдер предоставит ответвительный кабель от точки распределения до вашего дома, и там он разместит сетевой распределитель / модем. Оттуда кабели UTP будут подключаться к разным комнатам вашего дома. Эти кабели предоставляются потребителем (или электриком).

Количество выходов UTP на стандартном модеме довольно ограничено. Это может создать проблему для больших домов.Чтобы получить больше выходов, вам понадобится переключатель.

Различные типы кабелей передачи данных

UTP — это всего лишь один из видов кабеля Twister Pair для сетей передачи данных. Существуют также кабели FTP с дополнительной защитной пленкой . Эта фольга «оборачивается» вокруг отдельных цепей, или всей проводки, или обоих.

На изображении ниже показана разница:

Сравнение различных типов кабелей UTP / FTP

Выбор типа кабеля для передачи данных остается исключительно личным.Кабель FTP будет поддерживать более четкий сигнал в местах, где сходятся многие кабели. Это связано с тем, что фольга защищает провода от электромагнитных помех.

Скорости

В настоящее время быстрое подключение к Интернету стало основным требованием, так же, как жилье и питание. Для получения оптимальной скорости необходимо учитывать, какой тип UTP-кабеля вы покупаете.

Это обзор уровней скорости наиболее популярных типов кабелей UTP:

Тип	Скорость	Пропускная способность
CAT5	До 100 Мбит / с	100 МГц
CAT5E	До 1000 Мбит / с	100 МГц
CAT6	До 1000 Мбит / с	250 МГц
CAT6A	До 10.000 Мбит / с	500 МГц
CAT7	До 10.000 Мбит / с	600 МГц

Дополнительная информация в таблице выше:

Скорость выражается в Мбит / с . Это не то же самое, что мегабайты (МБ). 1 мегабайт содержит 8 Мбит. Чем выше, тем лучше.
Пропускная способность — это объем данных, который может быть передан через определенное соединение. Это можно сравнить с автомагистралью.CAT5E и CAT6 имеют одинаковую максимальную скорость, но CAT6 имеет больше секций (более высокая пропускная способность), что делает возможной более высокую передачу данных.

Какой интернет-кабель вам нужен для вашего провайдера? Что ж, мы бы посоветовали хотя бы CAT5E. Однако, учитывая будущее, было бы неплохо инвестировать в кабель CAT6 или CAT6A. Эти кабели могут быть немного дороже, но через несколько лет они обеспечат более высокие скорости.

Максимальная длина

Чем длиннее кабель для передачи данных, тем хуже становится сигнал.Это происходит из-за сопротивления и помех, ухудшающих качество. Вот почему вы должны соблюдать максимальную длину кабеля — 100 метров. Этого должно быть более чем достаточно для среднего дома. Размещение кабелей UTP в более крупных проектах, таких как офисное здание, требует более тщательного планирования.

Где обеспечить подключение?

Вам понадобится подключение для передачи данных везде, где вы хотите установить Интернет. Вот почему вам следует подумать о различных устройствах, которые вы будете использовать:

Настольный
Сетевой принтер
Smart TV
Игровая консоль
Декодер для цифрового телевидения
…

Гостиная и письменный стол — очевидные места для подключения к Интернету, но не забывайте и о спальнях.Возможно, ваши дети захотят использовать ноутбук или подключить умный динамик.

Защитные стропы не являются лишним аксессуаром. Эти кабели позволяют позже просто вытащить дополнительный кабель UTP.

Подключение кабеля UTP

Подключить кабель UTP не так сложно, но требует некоторых затрат ручной работы.

Вот как вам следует действовать:

1 — Зачистка кабеля

Зачистите кабель UTP, чтобы были видны цветные провода. Снимите только внешний кожух.Отдельные кабели не нужно зачищать.

2 — Определение порядка

Поверните провода так, чтобы они расходились друг от друга, и разместите их в правильном порядке (слева направо): белый / оранжевый, оранжевый, белый / зеленый, синий, синий / белый, коричневый. Затем отрежьте их так, чтобы все они были одинаковой длины.

Порядок расцветки кабеля UTP. Источник фото

3 — Вставить разъем RJ45

Подключите провода к разъему RJ45 розетки в правильном порядке, а затем проверьте, все ли хорошо и плотно.

Предложение : для экономии места и ускорения работы можно приобрести двойные розетки. Мы также предлагаем кабели, сочетающие в себе кабели UTP.

Ваше подключение к Интернету, наш

В нашем интернет-магазине вы найдете все необходимые материалы для подключения к Интернету:

Кабели UTP Кабели UTP и разъемы RJ 45

Сертификация и расширение возможностей.
Be
Govt. Сертифицированная поддержка сети Professional
Кабели UTP Кабели UTP и разъемы RJ 45 Кабель UTP
также является наиболее распространенным кабелем, используемым в компьютерных сетях.В современном Ethernet, наиболее распространенном стандарте сетей передачи данных, используются кабели UTP. Кабельная витая пара часто используется в сетях передачи данных для соединений короткой и средней длины из-за относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями.

UTP также находит все большее применение в видеоприложениях, в первую очередь в камерах видеонаблюдения. Многие камеры имеют выход UTP с винтовыми клеммами; Полоса пропускания кабеля UTP улучшена, чтобы соответствовать основной полосе частот телевизионных сигналов. Поскольку UTP — это симметричная линия передачи, симметрирующий трансформатор необходим для подключения к несимметричному оборудованию, например, к любому оборудованию, использующему разъемы BNC и предназначенному для коаксиального кабеля.

Образ кабеля UTP —

Неэкранированная витая пара — наиболее распространенный вид медной телефонной проводки. Витая пара — это обычный медный провод, соединяющий домашние и многие бизнес-компьютеры с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого сигнала на витой паре требуются оба провода. Поскольку некоторые телефонные аппараты или настольные устройства требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле.

неэкранированная витая пара, популярный тип кабеля, который состоит из двух неэкранированных проводов, скрученных друг с другом. Из-за низкой стоимости кабели UTP широко используются в локальных сетях (LAN) и телефонных соединениях. Кабели UTP не обеспечивают такую широкую полосу пропускания или такую хорошую защиту от помех, как коаксиальные или оптоволоконные кабели, но они менее дороги и с ними проще работать.

Категория UTP

Категория	Скорость	Использовать
1	1 Мбит / с	Только голос (телефонный провод)
2	4 Мбит / с	LocalTalk & Telephone (редко используется)
3	16 Мбит / с	10BaseT Ethernet
4	20 Мбит / с	Token Ring (редко используется)
5	100 Мбит / с (2 пары)	100BaseT Ethernet
5	1000 Мбит / с (4 пары)	Гигабитный Ethernet
5e	1000 Мбит / с	Гигабитный Ethernet
6	10 000 Мбит / с	Гигабитный Ethernet

RJ45

Сокращение от Registered Jack-45, восьмипроводного разъема, обычно используемого для подключения компьютеров к локальным сетям (LAN), особенно к Ethernet.Разъемы RJ-45 похожи на широко распространенные разъемы RJ-11, используемые для подключения телефонного оборудования, но они несколько шире.

RJ45 — стандартный тип разъема для сетевых кабелей. Разъемы RJ45 чаще всего встречаются с кабелями и сетями Ethernet.

Разъемы

RJ45 имеют восемь контактов, с которыми электрически соединяются жилы кабеля. Стандартные распиновки RJ-45 определяют расположение отдельных проводов, необходимых при подключении разъемов к кабелю.

Несколько других типов разъемов очень похожи на RJ45, и их легко спутать друг с другом. Например, разъемы RJ-11, используемые с телефонными кабелями, лишь немного меньше (уже), чем разъемы RJ-45.

Изображение RJ45 —

Вернуться к руководству

Прямые кабели

и перекрестные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами.Этот сетевой кабель состоит из четырехжильного кабеля, состоящего из жил типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы.Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор. Это один из самых распространенных типов сетевого кабеля.

Что такое перекрестный кабель?

Перекрестный кабель

Перекрестный кабель — это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец — конфигурацию T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов. Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet.Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ РАЗЛИЧИЯ:

Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение находится один к одному.
Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер — сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
Позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другому — через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля — компьютер к компьютеру Маршрутизатор к маршрутизатору

Вот приложение, в котором вы должны использовать перекрестный кабель:

Он может подключать компьютер к компьютеру без коммутатора или концентратора.
Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
Соединяет два компьютера напрямую.
Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямой	Кроссовер
Прямой кабель является типом CAT5 с разъемами RJ-45 на каждом конце, и каждый имеет одинаковый вывод.	Перекрестный кабель — это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец — конфигурации T568B.
Это один из наиболее часто используемых форматов для сетевых кабелей.	Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора.	Вы можете подключить его к порту LAN маршрутизатора к обычному порту коммутатора или концентратора.
Прямой кабель соединяет компьютер с портом LAN кабеля или DSL-модема.	Перекрестный кабель для соединения с портом LAN маршрутизатора с обычным портом коммутатора / концентратора.
Если вы хотите подключить два устройства разных типов, используйте прямой кабель.	Если вы хотите подключить два устройства одного типа, следует использовать перекрестный кабель.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема.	Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств.	В то время как перекрестные кабели в основном используются для подключения подобных устройств.

Прямой или перекрестный кабель, какой выбрать?

Выбор сетевого кабеля зависит от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите коммутатор .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля –, и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

	HUB	SWITCH	ROUTER	PC
Ступица	Кроссовер	Кроссовер	Прямой 9014 9015 Кроссовер 901 901 9015 Прямой 9015 901 901	Прямой 9015 901	Прямой 9015	Прямой
Маршрутизатор	Прямой	Прямой	Кроссовер	Кроссовер
PC	Прямой	Прямой	Кроссовер	901	Кроссовер	9902 909 Разъем RJ45
STEP 1 Используя обжимной инструмент, обрежьте конец кабеля, на котором вы заделываете, так, чтобы концы проводящих проводов были ровными.

STEP 2 Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3 Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару так, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

ШАГ 4 Удерживая кабель концами от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5 Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из штифтов.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6 Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в правильную форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что после завершения подключения была сделана ошибка в порядке проводки, вам придется отрезать разъем и начать все заново!

STEP 7 Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8 Если ваш обжимной пресс не обрезает автоматически концы провода при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9 После завершения первого завершения повторите процесс на противоположном конце кабеля

Характеристики кабеля Ethernet

Ethernet-адаптеры Intel® имеют небольшую защелку -в разъеме RJ45.Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, рассмотренные ниже:

Основы кабельной разводки
Адаптеры Fast Ethernet и Gigabit
Адаптеры 100BASE-T4
Соединение двух станций без коммутатора
Целостность канала
Общие проблемы

Основы кабельной разводки

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
Для 100BASE-T4 кабель должен быть категории 3 или выше.

Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара — это два провода, обычно одного цвета, внутри кабеля большего размера.

Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

Адаптеры Fast Ethernet и Gigabit

Распиновка кабеля и разъема

Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

Функция	Контакт №	Контакт №
TX +	1	1
TX-	2	2
RX-	6	6

Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парой. Пара — это два провода, обычно одного цвета, скрученные друг вокруг друга в кабеле большего размера.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Распиновка разъема RJ45 (предлагаемые цвета проводов):

1	\| — \|	8	\| коричневый или коричневый / белый — \| \
2	\| — \|	7	\| —белый / коричневый ————— \| \
3	\| — —-	6	\| зеленый или зеленый / белый —- \| \
4	\| — \|	5	\| синий или бело-голубой ——— \| —
5	\| — \|	4	\| —белый / синий —————— \| _CABLE
6	\| — —-	3	\| —белый / зеленый ————— \| /
7	\| — \|	2	\| оранжевый или оранжевый / белый- \| /
8	\| — \|	1	\| —белый / оранжевый ————— \| /
ВИД С КОНЦА		ВИД Сверху (напротив фиксатора)

Название и функция контакта:

Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD.Сигнал содержит поток последовательных выходных данных, передаваемых в сеть.
Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.
Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.
Не используется.
Не используется.
Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.
Не используется.
Не используется.

Распиновка кабелей и разъемов

В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Сопряжения контактов:

Соединение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору.

В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать.

Кроссовер Ethernet ( MDI-X) Схема кабеля :

Контакт #	Сигнал
1	TX_D1 +
2	TX_D144 9014 901	9015 9016 9016 9016 9016 9016 9016	BI_D3 +
5	BI_D3-
6	RX_D2-
7	BI_D4 +

8

Функция	Контакт №	Контакт №	Функция
3	RX +
TX-	2	6	RX-
RX +	3	1	TX14	9015 2 9014 9014 9015 2	TX-

Пара принимаемых данных (два провода, обозначенные RD) должна быть витой парой.Пара данных передачи (обозначенная TD) должна быть витой парой.

Схема перекрестного кабеля Ethernet

Контакт #	Сигнал	Сигнал	Контакт #
TX2 90_151 908
2	TX_D1-	RX_D2-	6
3	RX_D2 +	TX_D1 +	1
9015 9015 BI151 9014 9014 901 9015 BI BI_D3-	BI_D4-	8
6	RX_D2-	TX_D1-	2
7	BI_D4
901 9015 901 9014 BI_D4 +	BI_D4 +	BI_D4 +	BI_D4 +	BI_D4 +	БИ_Д3-	5 901 51

Пара принимаемых данных (два провода, обозначенные RX_D2) должна быть витой парой.Пара данных передачи (обозначенная TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

Целостность соединения

Светодиоды на адаптерах показывают целостность соединения:

Индикатор LNK для соединения
Индикатор ACT для активности
Индикатор 1000, указывающий на соединение 1000 Мбит / с

В некоторых моделях используется один светодиод для отображения как ссылки, так и активности.

Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme Diagnostic LEDs .

Примечание

Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера.

Общие проблемы

Если в кабеле или коммутационном шкафу перекрещивается провод, коммутатор не может обнаружить рабочую станцию.

1	\| — \|	8	\| коричневый или коричневый / белый — \| \
2	\| — \|	7	\| —белый / коричневый ————— \| \
3	\| — —-	6	\| зеленый или зеленый / белый —- \| \
4	\| — \|	5	\| синий или бело-голубой ——— \| —
5	\| — \|	4	\| —белый / синий —————— \| _CABLE
6	\| — —-	3	\| —белый / зеленый ————— \| /
7	\| — \|	2	\| оранжевый или оранжевый / белый- \| /
8	\| — \|	1	\| —белый / оранжевый ————— \| /
ВИД С КОНЦА		ВИД Сверху (напротив фиксатора)
