§60. Схема соединения «звездой» | Электротехника

Схема «звезда с нулевым проводом».

При соединении фазных обмоток источника трехфазного тока (например, генератора) по схеме «звезда с нулевым проводом» концы его трех обмоток соединяют в общий узел 0, который называется нулевой точкой, или нейтралью источника (рис. 206).

Рис. 206. Схема «звезда с нулевым проводом», направление в ней линейных и фазных токов и напряжений

Приемники электрической энергии объединяют в три группы Z_A, Z_B и Z_c (фазы нагрузки), концы которых также соединяют в общий узел 0′ (нулевая точка, или нейтраль нагрузки). Обмотки источника соединяют с фазами нагрузки четырьмя проводами. Провода 1, 2 и 3, присоединенные к началам фазных обмоток (А, В, С), называют линейными. Провод 4, соединяющий нулевые точки 0 и 0′, называют нулевым, или нейтральным.

Напряжения u_А, u_в и u_с между началами и концами обмоток отдельных фаз источника или фаз нагрузки Z

A, Z_B и Z_c называют фазными. Они равны также напряжениям между каждым из линейных проводов и нулевым проводом. При отсутствии потери напряжения в обмотках источника (при холостом ходе) фазные напряжения равны соответствующим э. д. с. в этих обмотках.

Фазными токами i_A, i_B, i_c называют токи, протекающие по обмоткам источника или фазам нагрузки Z_A, Z_B и Z_c. Напряжения u_AB, u_BC, u_CA между линейными проводами и токи, проходящие по этим проводам, называют линейными.

Примем условно за положительное направление токов i_A, i_B и i_c в фазах источника — от конца соответствующей фазы к ее началу,в фазах нагрузки — от начала к концу, а в линейных проводах — от источника к приемнику.

Будем считать положительными напряжения u_А, u_B и u_C в фазах источника и нагрузки, если они направлены от начала фаз к концам, а линейные напряжения u_АВ, u_BC, u_СА — если они направлены от предыдущей фазы к последующей.

Из рис. 206 следует, что в схеме «звезда» линейные токи равны фазным, т. е. I_л = I_ф, так как при переходе от фазы источника или нагрузки к линейному проводу нет каких-либо ответвлений.

Мгновенные значения напряжений согласно второму закону Кирхгофа:

u_АВ = u_А – u_B; u_BC = u_B – u_С; u_СА = u_С – u_А.

Переходя от мгновенных значений напряжений к их векторам, имеем:

Следовательно, линейное напряжение равно разности векторов соответствующих фазных напряжений

.

По полученным векторным уравнениям можно построить векторную диаграмму (рис. 207, а), которую можно преобразовать в диаграмму (рис. 207,б). Из этой диаграммы видно, что в симметричной трехфазной системе векторы линейных напряжений →u_AB, →u_ВС, →u_СА образуют равносторонний треугольник ABC, внутри которого расположена симметричная трехлучевая звезда фазных напряжений →u_А, →u_В, →u_С.

В равнобедренных треугольниках АОВ, ВОС и СОА основание равно U_л две другие стороны — U_ф и острый угол между этими сторонами и основанием составляет 30°.

Рис. 207. Векторные диаграммы напряжений для схемы «звезда с нулевым проводом»

Следовательно,

U_л = 2U_ф cos 30° = 2U

ф (√3)/2 = √3 U_ф

Таким образом, в трехфазной системе, соединенной по схеме «звезда с нулевым проводом», линейное напряжение больше фазного в √З раз. Величина √З = 1,73 положена в основу шкалы номинальных напряжений переменного тока: 127, 220, 380 и 660 В. В этом ряду каждое следующее значение напряжения больше предыдущего в 1,73 раза.

В нулевом проводе проходит ток i0, мгновенное значение которого равно алгебраической сумме мгновенных значений токов, проходящих в отдельных фазах: i0 = iA+iB+iC.

Переходя от мгновенных значений токов к их векторам, имеем:

→i₀=→i_A+→i_B+→i_C.

Векторы токов →i_А, →i_В и →i_С сдвинуты относительно векторов соответствующих напряжений →u_A, →u_B, →u

С на углы →i_A, →i_B, →i_C (рис. 208, а). Значения этих углов зависят от соотношения между активным и реактивным сопротивлениями, включенными в данную фазу.

На этой же диаграмме показано сложение векторов →i_А, →i_В и →i_C для определения вектора тока →i₀. Обычно ток →i₀ меньше токов

Рис. 208. Векторные диаграммы напряжений и токов в отдельных фазах для схемы «звезда с нулевым проводом» при неравномерной (а) и равномерной (б) нагрузках фаз

I_A, 1_В и I_C в линейных проводах, поэтому нулевой провод имеет площадь поперечного сечения, равную или даже несколько меньшую площади сечения линейных проводов.

В схеме «звезда с нулевым проводом» приемники электрической энергии можно включать на два напряжения: линейное U_л (при подключении к двум линейным проводам) и фазное U_Ф (при подключении к нулевому и одному из линейных проводов).

Схема «звезда без нулевого провода».

При равномерной или симметричной нагрузке всех трех фаз, когда во всех фазах включены одинаковые активные и реактивные сопротивления (R_A =R_B = R_C и Х_A=Х_В=Х_С), фазные токи i_A, i_B и i_C будут равны по величине и сдвинуты от соответствующих фазных напряжений на равные углы. В этом случае получаем симметричную систему токов, при которой токи i_A, i_B, i_C будут сдвинуты по фазе друг относительно друга на угол 120°, а ток i

0 в нулевом проводе в любой момент времени равен нулю (рис. 208,б).

Очевидно, что при равномерной нагрузке можно удалить нулевой провод и передавать электрическую энергию источника к приемнику по трем линейным проводам 1, 2 и 3 (рис. 209).

Рис. 209. Схема «звезда без нулевого провода»

Такая схема называется «звезда без нулевого провода». При трехпроводной системе передачи электрической энергии в каждое мгновение ток по одному (или двум) проводу проходит от источника трехфазного тока к приемнику, а по двум другим (или одному) протекает обратно от приемника к источнику (рис. 210).

Рис 210. Кривые изменения токов в линейных проводах (а) при трехпроводной системе и направление в них токов в различные моменты времени (б в, г)

Векторная диаграмма напряжений для схемы «звезда без нулевого провода» при равномерной нагрузке фаз будет такая же, как и для схемы «звезда с нулевым проводом» (см. рис. 207).

Такими же будут и соотношения между фазными и линейными токами и напряжениями:

I_л = I_Ф и U_л = √3 U_Ф

Следует отметить, что схема «звезда без нулевого провода» может быть применена только при равномерной нагрузке фаз. Практически это имеет место лишь при подключении к источникам трехфазного тока электрических двигателей, так как каждый трехфазный электродвигатель снабжен тремя одинаковыми обмотками, которые равномерно нагружают все три фазы.

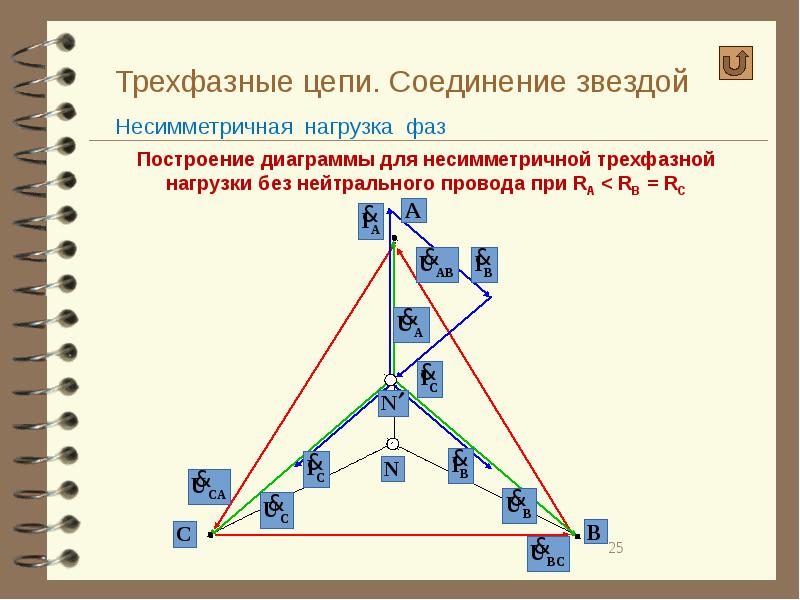

При неравномерной нагрузке напряжения на отдельных фазах нагрузки будут различными. На некоторых фазах (с меньшим сопротивлением) напряжение уменьшится, а на других увеличится по сравнению с нормальным, что является недопустимым.

Практически неравномерная нагрузка фаз возникает при питании трехфазным током электрических ламп, так как в этом случае распределение тока между всеми тремя фазами не может быть гарантировано (отдельные лампы могут включаться и выключаться в индивидуальном порядке). Особенно опасны в схеме «звезда без нулевого провода» обрыв или короткое замыкание в одной из фаз.

Можно показать путем построения соответствующих векторных диаграмм, что при обрыве в одной из фаз напряжение в других двух фазах уменьшается до половины линейного, вследствие чего лампы, включенные в эти фазы, будут гореть с недокалом.

При коротком замыкании в одной из фаз напряжение в других фазах увеличивается до линейного, т. е. в √З раз, и все лампы, включенные в этих фазах, перегорят. Поэтому при схеме «звезда с нулевым проводом» во избежание разрыва цепи нулевого провода в ней не устанавливают предохранители и выключатели.

Соединение звездой и многоугольником

Существуют два основных способа соединения обмоток генераторов, трансформаторов и приемников в многофазных цепях: соединение звездой и соединение многоугольником. Например, соединение генератора и приемника звездой показано на рис. 4, а соединение треугольником — на рис. 5.

При соединении звездой (рис. 4) все «концы» фазных обмоток генератора и ветвей звезды приемника называют нейтральными (нулевыми) точками, а соединяющий их провод — нейтральным (нулевым) проводом. Остальные провода, соединяющие обмотки генератора с приемником, называют линейными.
При соединении треугольником (рис. 5) или многоугольником фазные обмотки генератора соединяются последовательно таким образом, чтобы «начало» одной обмотки образовало с «концом» другой обмотки общую точку. Общие точки каждой пары фазных обмоток генератора и общие точки каждой пары ветвей приемника соединяются линейными проводами. На первый взгляд может показаться, что соединение обмоток генератора треугольником (многоугольником) равносильно короткому замыканию, как это было бы при подобном соединении, например, гальванических элементов. На самом деле при симметричной системе ЭДС сумма ЭДС, действующих в контуре треугольника (многоугольника), в любой момент времени равна нулю. Убедиться в этом можно хотя бы из рассмотрения векторной диаграммы и кривых мгновенных значений ЭДС трехфазного генератора (см. рис. 2).
Заметим, что схемы рис. 4 и 5 можно представить получающимися из схем несвязанных трехфазных цепей, показанных на рис. 6, путем объединения друг с другом проводов, вычерченных рядом.
Схемы соединения обмоток источников питания и приемников не зависят друг от друга. В одной и той же цепи могут быть источники питания и приемники с разными схемами соединений.
Лучи звезды или ветви многоугольника приемника называют фазами приемника, а сопротивления фаз приемника — фазными сопротивлениями. ЭДС, наводимые в фазных обмотках генератора или трансформатора, напряжения на их выводах, напряжения на фазах приемниках и токи в них называют соответственно фазными ЭДС, напряжениями и токами (Еф, Uф, Iф). Напряжения между линейными проводами и токи в них называют линейными напряжениями и токами (Uл, Iл). При соединении фаз звездой линейные токи равны фазным Iл = Iф. При соединении фаз многоугольником линейное напряжение между проводами, присоединенными к одной и той же фазе приемника или источника питания, равно соответствующему фазному напряжению Uл = Uф.

Положительные направления токов во всех линейных проводах выберем одинаковыми от источника питания к приемнику, а в нейтральном проводе — от нейтральной точки приемника к нейтральной точке источника питания. Положительные направления напряжений в ветвях звезды источника питания выберем от начал обмоток к нейтральной точке:
(см. рис. 4), у приемника — также от начал обмоток к нейтральной точке: .
Положительные направления ЭДС и токов в ветвях треугольника источника питания будем обычно выбирать в направлении АС В А, а напряжений и токов в ветвях треугольника приемника — в направлении аbса (см. рис. 5).
Многофазную цепь и многофазный приемник называют симметричным и, если комплексные сопротивления всех фаз одинаковы. В противном случае их называют несимметричными.
Если к симметричной трехфазной цепи приложена симметричная система напряжений, то получается симметричная система токов. Режим многофазной цепи, при котором многофазные системы напряжений и токов симметричны, называется симметричным.

Соединение звездой и треугольником формулы

Трехфазная цепь является совокупностью трех электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, сдвинутые относительно друг друга по фазе на 120 o , создаваемые общим источником. Участок трехфазной системы, по которому протекает одинаковый ток, называется фазой.

Трехфазная цепь состоит из трехфазного генератора, соединительных проводов и приемников или нагрузки, которые могут быть однофазными или трехфазными.

Трехфазный генератор представляет собой синхронную машину. На статоре генератора размещена обмотка, состоящая из трех частей или фаз, пространственно смещенных относительно друг друга на 120 o . В фазах генератора индуктируется симметричная трехфазная система ЭДС, в которой электродвижущие силы одинаковы по амплитуде и различаются по фазе на 120 o . Запишем мгновенные значения и комплексы действующих значений ЭДС.

Сумма электродвижущих сил симметричной трехфазной системы в любой момент времени равна нулю.

Соответственно

На схемах трехфазных цепей начала фаз обозначают первыми буквами латинского алфавита ( А, В, С ), а концы – последними буквами ( X, Y, Z ). Направления ЭДС указывают от конца фазы обмотки генератора к ее началу. Каждая фаза нагрузки соединяется с фазой генератора двумя проводами: прямым и обратным. Получается несвязанная трехфазная система, в которой имеется шесть соединительных проводов. Чтобы уменьшить количество соединительных проводов, используют трехфазные цепи, соединенные звездой или треугольником.

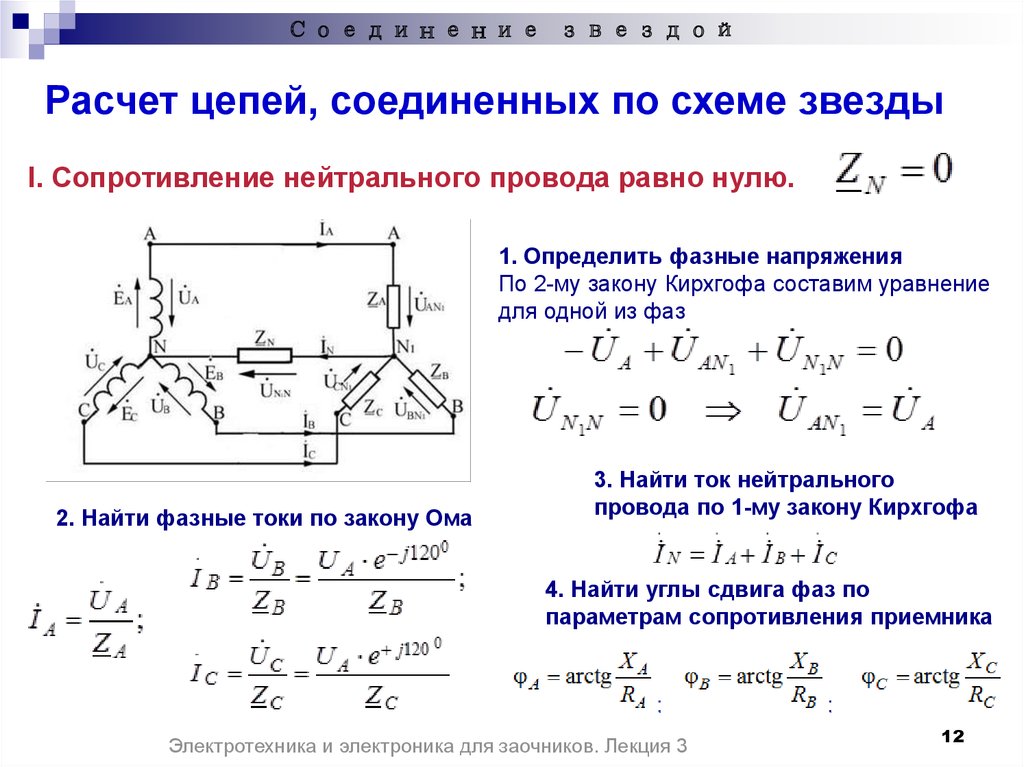

2. Соединение в звезду. Схема, определения

Если концы всех фаз генератора соединить в общий узел, а начала фаз соединить с нагрузкой, образующей трехлучевую звезду сопротивлений, получится трехфазная цепь, соединенная звездой. При этом три обратных провода сливаются в один, называемый нулевым или нейтральным. Трехфазная цепь, соединенная звездой, изображена на рис. 7. 1.

Рис. 6.1

Провода, идущие от источника к нагрузке называют линейными проводами, провод, соединяющий нейтральные точки источника N_и приемника N’ называют нейтральным (нулевым) проводом. Напряжения между началами фаз или между линейными проводами называют линейными напряжениями. Напряжения между началом и концом фазы или между линейным и нейтральным проводами называются фазными напряжениями. Токи в фазах приемника или источника называют фазными токами, токи в линейных проводах – линейными токами. Так как линейные провода соединены последовательно с фазами источника и приемника, линейные токи при соединении звездой являются одновременно фазными токами.

Z_N – сопротивление нейтрального провода.

Линейные напряжения равны геометрическим разностям соответствующих фазных напряжений

(7.1)

На рис. 6.2 изображена векторная диаграмма фазных и линейных напряжений симметричного источника.

Рис. 6.2

Из векторной диаграммы видно, что

При симметричной системе ЭДС источника линейное напряжение больше фазного в √3 раз.

Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).

Схемы

Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.

Схема звезды

Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z. Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется. Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.

Схема треугольника

При такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.

В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.

Фазные и линейные величины

В 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.

При применении схемы звезды фазными напряжениями являются U_a, U_b, U_c, а фазными токами являются I _a, I _b, I _c. При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — U_aв, U_bс, U_cа, фазные токи – I _ac, I _bс, I _cа.

Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.

В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U _ab, U_bc, U _ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I _a, I _b, I _c.

Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.

Особенности схем

Между этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.

Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать. При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов. Электродвигатель будет работать с малой скоростью, которая меньше номинальной.

Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.

Для этого можно применить некоторые методы:

• Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
• Изменить вид соединения обмоток ротора электродвигателя.

В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность. Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник». Этот процесс переключения в промышленных условиях научились автоматизировать.

В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.

Достоинства схем

Соединение по схеме звезды имеются важные преимущества:

• Плавный пуск электрического мотора.
• Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
• Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
• При эксплуатации корпус электродвигателя не перегреется.

Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя. При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.

При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.

Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.

Процессы, происходящие при изменении схемы звезда и треугольник в разных случаях

Здесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.

Обмотки генератора и трансформатора

При переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.

При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.

Лампы освещения

При переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.

На сегодняшний день асинхронные электродвигатели большой мощности отличаются надежностью работы и высокой производительностью, удобством эксплуатации и обслуживания, а также приемлемой ценой. Конструкция этого типа двигателя позволяет выдерживать сильные механические перегрузки.

Как известно, из основ электротехники, основными частями любого двигателя являются статичный статор, и вращающейся внутри его ротор.

Оба эти элемента состоят из токопроводящих обмоток, при этом статорная обмотка находиться в пазах магнитопровода с соблюдением расстояния в 120 градусов. Начало и конец каждой обмотки выведены в электрическую распределительную коробку и установлены в два ряда.

При подаче напряжения от трехфазной электросети на обмотки статора создается магнитное поле. Именно оно заставляет ротор вращаться.

Как подключить электродвигатель правильно – знает опытный электрик.

Подключение асинхронного двигателя к электрической сети осуществляется только по следующим схемам: «звезда», «треугольник» и их комбинации.

Определение типа способа соединения

Выбор того или иного подсоединения зависит от:

• надежности энергосети;
• номинальной мощности;
• технических характеристик самого двигателя.

Каждое соединение имеет свои плюсы и минусы в работе. В паспорте двигателя от завода-изготовителя, а также на металлическом лейбле на самом устройстве обязательно указана схема его подключения.

При соединении «Звезда» все концы статорных обмоток сходятся водной точке, а напряжение поступает на начало каждой из них. Подключение двигателя «звездой» гарантирует плавный, безопасный пуск агрегата, но на начальном этапе наблюдается значительная потеря нагрузки.

Подключение «треугольником» подразумевает последовательное соединение обмоток в замкнутую структуру, т.е.начало первой фазы соединяют с концом второй и. т.д.

Такое соединение дает выходную мощность до 70% от номинальной, но в таком случае существенно возрастают пусковые токи, что может спровоцировать поломку электродвигателя.

Существует также комбинированное соединение «звезда-треугольник» (такой значок Y/Δ обязательно должен значиться на корпусе мотора). Представленная схема вызывает скачки тока в момент переключения, которые приводят к тому, что скорость вращения ротора быстро снижается, а потом постепенно входит в норму.

Комбинированные схемы актуальны для электромоторов мощностью свыше 5 кВт.

Зависимость выбора от напряжения

Сейчас в промышленности более применимы асинхронные трехфазные электродвигатели отечественного производства, рассчитанные на номинальное напряжение от сети220/380 В. (агрегаты на 127/220 В уже редко используются).

Схема подключения «треугольник»- единственно верная для подключения к российским энергосетям зарубежных электромоторов номинальным напряжением 400-690 В.

Подключение трехфазного двигателя любой мощности осуществляется по определенному правилу: агрегаты низкой мощности присоединяются по схеме «треугольник», а высокомощные – только «звездой».

Так электромотор прослужит долго и проработает без сбоев.

Способ «звезды» применяется при подключении трехфазных асинхронных двигателей номинальным напряжением 127/220 В к однофазным сетям.

Как снизить пусковые токи электродвигателя?

Явление значительного повышения пусковых токов при запуске высокомощных устройств, подсоединенных по схеме Δ, приводит в сетях с перегрузкой к кратковременному падению напряжения ниже допустимого значения. Все это объясняется особой конструкцией асинхронного электродвигателя, у которого ротор с большой массой обладает высокой инерционностью. Поэтому на начальном этапе работы мотор перегружается, особенно это актуально для роторов центробежных насосов, турбинных компрессоров, вентиляторов, станочного оборудования.

Чтобы снизить влияние всех этих электротехнических процессов, используют подключение электродвигателя «звездой» и «треугольником». Когда двигатель набирает обороты, ножи специального переключателя (пускателя с несколькими трехфазными контакторами) переводит обмотки статора со схемы Y на Δ.

Для реализации смены режимов кроме пускателя нужно специальное реле времени, благодаря которому происходит временная задержка 50-100 мс при переключении и защита от трехфазного короткого замыкания.

Сама процедура использования комбинированной схемы Y/ Δ эффективно помогает уменьшить пусковые токи мощных трехфазных агрегатов. Происходит это следующим образом:

При подаче напряжения 660 В по схеме «треугольник», каждая обмотка статора получает 380 В (√3 раза меньше), а, следовательно, по закону Ома, в 3 раза уменьшается сила тока. Поэтому при запуске в свою очередь в 3 раза снижается мощность.

Но такие переключения возможны только для моторов с номинальным напряжением 660/380 В при включении их в сеть с такими же значениями напряжения.

Опасно подключать электродвигатель с номинальным напряжением 380/220 В в сеть 660/380 В, его обмотки могут быстро перегореть.

И также помните, что вышеописанные переключения недопустимо применять для электромоторов, у которых на валу размещена нагрузка без инерции, к примеру, вес лебедки или сопротивление поршневого компрессора.

Для такого оборудования устанавливают специальные трехфазные электрические двигатели с фазным ротором, где реостаты уменьшают значение токов при пуске.

Чтобы изменить направление вращения электромотора, необходимо сменить местами две любые фазы сети при любом типе подключения.

Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели (рубильники).

Соединение звездой

Если фазные обмотки генератора или потребителя соединить так, чтобы концы обмоток были соединены в одну общую точку, а начала обмоток присоединены к линейным проводам, то такое соединение называется соединением звездой и обозначается условным знаком Y. На рис. 1 обмотки генератора и потребителя соединены звездой. Точки, в которых соединены концы фазных обмоток генератора или потребителя, называются соответственно нулевыми точками генератора (0) и потребителя (0’). Обе точки 0 и 0’ соединены проводом, который называется нулевым, или нейтральным проводом. Остальные три провода трехфазной системы, идущие от генератора к потребителю, называются линейными проводами. Таким образом, генератор соединен с потребителем четырьмя проводами. Поэтому эта система называется

четырехпроводной системой трехфазного тока.

Рис. 1. Соединение звездой

Сравнивая несвязанную и четырехпроводную системы трехфазного тока, видим, что в первом случае роль обратного провода выполняют три провода системы, а во втором – один нулевой провод. По нулевому проводу протекает ток, равный геометрической сумме токов:
I_A, I_B и I_C, т. е. Ī₀= Ī_A + Ī_B + Ī_C.
Напряжения, измеренные между началами фаз генератора (или потребителя) и нулевой точкой (или нулевым проводом), называются фазными напряжениями и обозначаются U_A, U_B и U_C, или в общем виде U_ф. Часто задаются величины э.д.с. фазных обмоток генератора. Они обозначаются Е_A, Е_B и Е_C, или Е_ф. Если пренебречь сопротивлениями обмоток генератора, то можно записать:
Е_A= U_A, Е_В= U_В, Е_C= U_С.
Напряжения, измеренные между началами двух фаз: А и В, В и С, С и А – генератора или потребителя, называются линейными напряжениями и обозначаются U_АВ, U_ВС, U_СА, или в общем виде U_л. На рис. 1 стрелки показывают выбранное положительное направление тока, которое в линейных проводах принято от генератора к потребителю, а в нулевом проводе – от потребителя к генератору.

Если присоединить зажимы вольтметра к точкам А и В, то он покажет линейное напряжение U_АВ. Так как положительные направления фазных напряжений U_A, U_B и U_C выбраны от начал фазных обмоток к их концам, то вектор линейного напряжения U_АВ будет равен геометрической разности векторов фазных напряжений U_A и U_B:
Ū_AВ=Ū_A— Ū_В.
Аналогично можно записать:
Ū_ВС=Ū_В— Ū_С;
Ū_СА=Ū_С— Ū_А.
Иначе можно сказать, что мгновенное значение линейного напряжения равно разности мгновенных значений соответствующих фазных напряжений. На рис. 2 вычитание векторов заменено сложением векторов:
U_A и — U_B; U_В и — U_С; U_С и — U_А.
Из векторной диаграммы видно, что векторы линейных напряжений составляют замкнутый треугольник.

Рис. 2. Фазные и линейные напряжения при соединении звездой

Зависимость между линейным и фазным напряжениями:
U_BС=2U_Bcos30^o, так как cos30^o=√3/2, то U_BС=√3U_B,
или в общем виде U_л=√3U_ф.
Следовательно, при соединении звездой линейное напряжение в √3 раз больше фазного напряжения.

Ток, протекающий по фазной обмотке генератора или потребителя, называется фазным током и обозначается в общем виде I_ф. Ток, протекающий по линейному проводу, называется линейным током и обозначается в общем виде I_л. На рис. 1 видно, что при соединении звездой линейный ток равен фазному току, т. е.
I_л=I_ф.

Рассмотрим случай, когда нагрузка в фазах потребителя одинакова как по величине, так и по характеру. Такая нагрузка называется равномерной, или симметричной. Это условие выражается равенством
z₁= z₂= z₃.
Нагрузка не будет равномерной, если, например, z₁= r₁=0,5ом; z₂=ωL₂=0,5ом и z₃=1/ωC₃=0,5ом, так как здесь выполнено лишь одно условие – равенство сопротивлений фаз потребителя по величине, в то время как характер сопротивлений различен (r₁ — активное сопротивление, ωL₂ — индуктивное сопротивление, 1/ωC₃ — емкостное сопротивление).

При симметричной нагрузке
I_А=U_А/z_А; I_В=U_В/z_В; I_С=U_С/z_С; I_А=I_В=I_С.
Фазные коэффициенты мощности вследствие равенства сопротивлений и одинаковости их характера будут одинаковы:
cosφ₁=r_А/z_А; cosφ₂=r_B/z_B; cosφ₃=r_C/z_C; cosφ₁=cosφ₂=cosφ₃.
В нулевом проводе должна протекать геометрическая сумма токов всех трех фаз. Если посмотреть на кривые изменения токов при симметричной нагрузке трехфазной системы, то увидим, что максимальные значения для всех трех синусоид тока одинаковы. Поскольку при симметричной нагрузке сумма мгновенных значений токов трехфазной системы равна нулю, следовательно, ток в нулевом проводе будет равен нулю.

Отбрасывая нулевой провод в четырехпроводной системе, переходим к трехпроводной системе трехфазного тока. Если имеется симметричная нагрузка, как, например, трехфазные двигатели переменного тока, трехфазного тока, трехфазные печи, трехфазные трансформаторы и т. п., то к такой нагрузке подводятся только три провода. Потребители, включенные звездой с несимметричной нагрузкой фаз, нуждаются в нулевом проводе.

При симметричной нагрузке фазные напряжения отдельных фаз равны между собой. При несимметричной нагрузке трехфазной системы симметрия токов и напряжений нарушается. Однако в четырехпроводных цепях часто пренебрегают незначительной несимметрией фазных напряжений. В этих случаях между линейными и фазными напряжениями существует зависимость
U_л=√3U_ф.

Соединение в звезду и треугольник фаз источников и приемников электрической энергии

Для уменьшения количества проводов, необходимых для соединения нагрузки с источником питания, или же для уменьшения количества пульсаций в выпрямителях, или же повышения передаваемой мощности без повышения напряжения сети используют разные схемы соединения обмоток, как нагрузки, так и источника. Наиболее распространенными схемами соединения являются треугольник и звезда.

Соединения звездой

При соединении звездой концы обмоток фаз соединяются вместе в одной точке (в нашем случае показаны как x,y,z), которая носит название нейтральной точки или нуля, и обозначается буквой N. Также нейтральная точка (нейтраль) или ноль может быть соединена с нейтралью источника, а может быть и не соединена. В случае, когда нейтрали источника и приемника электрической энергии соединены, такая система будет называться четырехпроводной, а в случае если не соединены – трехпроводной.

 Соединение треугольником

А вот при соединении в треугольник концы обмоток не соединяются в общую точку, а соединяются с началом следующей обмотки. А именно, конец обмотки фазы А (на схеме указан х) соединяется с началом фазы В, а конец фазы (y) соединяется с началом фазы С, и, как вы наверно уже догадались, конец фаз С (z) с началом фазы А. Также следует помнить, что если при соединении в звезду система может быть как трехпроводной, так и четырехпроводной, то при соединении в треугольник система может быть только трехпроводной.

Может сложится впечатление, что при таком соединении в контурах может начать протекать электрический ток даже в случае когда будет отключена нагрузка. Однако это обманчивое впечатление, поскольку при симметричной системе ЭДС будет выполнятся равенство Е_а + Е_b + Е_с = 0.

Фазные и линейные напряжения и токи

В трехфазных электрических сетях существуют два вида напряжений и токов —  линейные и фазные.

Под фазным напряжением понимают напряжение между началом и концом отдельной фазы электроприемника, а под фазным током – ток, протекающий в одной из фаз электроприемника.

При использовании соединения в звезду (см. рисунки выше) фазными напряжениями будут U^/_a, U^/_b, U^/_c, и, соответственно токами I_a, I_b, I_c. При использовании соединения обмоток генератора или же нагрузки треугольником фазными напряжениями, соответственно, будут U^/_a, U^/_b, U^/_c, а токами I_ac, I_ba, I_cb.

Линейными напряжениями будут напряжения между началами фаз или же между линейными проводами. Линейным током будет называться ток, который протекает в проводах линейных между источником питания и соответствующей нагрузкой.

При использовании соединении в звезду токи линейные будут с фазными равны, а линейные напряжения с таким типом соединения будут равны U_ab, U_bc, U_ca. При использовании соединения в треугольник ситуация противоположна – линейные и фазные напряжения равны, а токи линейные будут равны I_a, I_b, I_c.

При расчете и анализе трехфазных цепей не последнее значение имеет положительное направление ЭДС токов и напряжений, так как от направления этих ЭДС напрямую зависит знак в уравнениях, которые составляются по закону Кирхгофа, и, как следствие, соотношение на векторных диаграммах между векторами.

ЗВЕЗДОЙ, СОЕДИНЕНИЕ — это… Что такое ЗВЕЗДОЙ, СОЕДИНЕНИЕ?

ЗВЕЗДОЙ, СОЕДИНЕНИЕ

ЗВЕЗДОЙ, СОЕДИНЕНИЕ

(Star-connection) — способ соединения генератора и приемников трехфазного тока, при котором все три фазные обмотки имеют один конец в общей точке (нулевой точке), другие же концы выводятся наружу, от них берется в сеть получаемый от генератора трехфазный ток.

Самойлов К. И. Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР, 1941

.

• ЗВЕЗДНЫЕ КАРТЫ
• ЗВЕЗДООБРАЗНЫЙ ДВИГАТЕЛЬ

Смотреть что такое «ЗВЕЗДОЙ, СОЕДИНЕНИЕ» в других словарях:

• СОЕДИНЕНИЕ — (1) деталей, изделий, конструкций способы механического скрепления или сочленения составных частей для образования из них машин, агрегатов, механизмов, приборов, а также сборных элементов в строительных конструкциях с целью выполнения ими… …   Большая политехническая энциклопедия

• СОЕДИНЕНИЕ ЗВЕЗДОЙ И ТРЕУГОЛЬНИКОМ — способы соединений, применяемые в трехфазной электрической цепи (рис. С 15). При соединении звездой концы обмоток трех фаз генератора (трансформатора, электродвигателя) соединяют в общую нейтральную точку, а начала обмоток присоединяют к трем… …   Металлургический словарь

• соединение звездой — jungimas žvaigžde statusas T sritis automatika atitikmenys: angl. Y connection; star connection; wye connection vok. Y Schaltung, f; Sternschaltung, f rus. соединение звездой, n pranc. connexion en étoile, f; connexion étoile, f ryšiai: sinonimas …   Automatikos terminų žodynas

• соединение звездой — žvaigždinis jungimas statusas T sritis fizika atitikmenys: angl. connection in star; star connection; star grouping vok. Sternschaltung, f rus. соединение звездой, n pranc. connexion en étoile, f; couplage en étoile, m …   Fizikos terminų žodynas

• Соединение звездой — …   Википедия

• Треугольником и звездой соединения —         в электротехнике, способы соединения элементов электрических цепей (См. Электрическая цепь), при которых ветви цепи образуют соответственно треугольник и трехлучевую звезду (см. рис.). Наибольшее распространение Т. и з. с. получили в… …   Большая советская энциклопедия

• Трансформатор — У этого термина существуют и другие значения, см. Трансформатор (значения). Трансформатор силовой ОСМ 0,16 Однофазный сухой многоцелевого назначения мощностью 0.16 кВт …   Википедия

• Электродвигатели — Попытки применить электричество как двигательную силу были сделаны еще в начале прошлого столетия. Так, после того как (1821 г.) Фарадеем было открыто явление вращения магнитов вокруг проводников с токами и наоборот, Sturgeons и Barlow построили… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• Герб гербоведение — (Геральдика). Гербом называется наследственно передаваемое символическое изображение, составленное на основании известных правил. С незапамятных времен вошли в употребление символические знаки, которые вырезались на перстнях и рисовались на… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• Герб, Гербоведение — (Геральдика). Гербом называется наследственно передаваемое символическое изображение, составленное на основании известных правил. С незапамятных времен вошли в употребление символические знаки, которые вырезались на перстнях и рисовались на… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

3.2. Соединение фаз звездой

Обмотки фаз генераторов можно было бы соединить с тремя приемниками электроэнергии шестью проводами (рис. 3.4а) и получить таким путем три независимые фазные цепи. Практически подобное соединение применяется лишь в редких случаях, но с помощью такой схемы можно нагляднее представить условия, возникающие при объединении цепей в трехфазную систему. Как и в однофазных цепях переменного тока, стрелки на схеме показывают положительные направления фазных э.д.с. и создаваемых ими токов. Положительные направления определяет разметка зажимов обмоток фаз генератора. Внутри обмоток э.д.с. и токи направлены от «концов» (X, Y, Z) к «началам» (А, В, С). Во внешней цепи токи направлены от начал обмоток фаз генераторов к приемникам.

Для соединения звездой (условное обозначение Y) зажимыX, Y, Z(«концы» обмоток фаз генератора) объединяются в одну общую точкуN. Соответственно в точкепобъединяются и три конца фазных цепей приемника (рис. 3.4б) Между нейтральными точками генератора и приемника проложен общий нейтральный провод (или нейтраль) трехфазной системы, образуемый объединением трех обратных проводов.

Рис.3.4 Образование соединения фаз звездой:

а — схема не объединенной трехфазной системы.

б — объединенная трехфазная система

Если предположить равными нулю поочередно все фазные эдс, кроме одной (например, проследить в объединенной системе контур тока IA при наличии в системе одной э.д.с. Е_А) то легко убедиться, что объединение системы не изменит контуры, по которым замыкаются фазные токи. Следовательно, в нейтральном проводе системы ток будет равен векторной сумме фазных токов:

İ_N = İ_A + İ_B + İ_C(3.3)

Нагрузка всех трех фаз называется симметричной, если ток во всех фазах одинаков и равны сдвиги фаз между фазными напряжениями и токами, а также полные сопротивления отдельных фаз приемника (т, е. равны комплексные сопротивления фаз приемника).

Рис. 3.5. Положительные направления фазных напряжений при соединении фаз звездой.

Рис. 3.6. Векторная диаграмма линейных и фазных напряжений

для соединения фаз звездой.

При симметричной нагрузке сумма векторов фазных токов образует замкнутый треугольник. Следовательно, в этом случае ток в нейтральном проводе İ_N = 0. По этой причине для заведомо симметричной трехфазной нагрузки нейтральный провод не нужен. В частности, он не используется для трехфазных двигателей.

При соединении звездой фаз генератора и приемника напряжения на их зажимах называются фазными напряжениямиU_ф(U_A , U_B, U_Cна рис. 3.5). Но в системе имеются также напряжения между линейными проводами, называемыелинейными напряжениямиUл(U_AB,U_BC, U_CA) Положительные направления фазных напряжений противоположны по отношению к приемнику, включенному между линейными проводами (рис. 3.5). Следовательно, каждое из трех линейных напряжений равно векторной разности соответствующих фазных напряжений:

Ů_AB = Ů_A – Ů_B;

Ů_BC = Ů_B – Ů_C; (3.4)

Ů_CA = Ů_C – Ů_A;

Численные соотношения между линейными и фазными напряжениями в симметричной системе легко определить на основании векторной диаграммы (рис. 3.6). За основу диаграммы можно взять три вектора фазных напряжений Ů_A, Ů_B и Ů_C. Углы между ними равны120^o. Для построения вектора линейного напряженияŮ_AB следует изŮ_AвычестьŮ_B, следовательно, нужно кŮ_Aприбавить (—Ů_B).

Рис. 3.7. Соотношения между фазными и линейными напряжениями при соединении фаз звездой.

Рис. 3.8. Осветительная нагрузка при соединении приемников

звездой с нейтральным проводом (четырехпроводная система)

1 — квартирные предохранители;

2 — домовые предохранители;

3 — муфта; 4 — кабель.

Последний равен Ů_Bпо величине, но противоположен ему по направлению. Так же строятсяŮ_BCиŮ_CA.Так как рассматриваемая система напряжений симметрична, то векторы фазных и линейных напряжений образуют три равнобедренных треугольника с острыми углами по30°и тупым углом120°. Опустив из вершины тупого угла любого из треугольников перпендикуляр на противоположную сторону (рис. 3.7), можно найти, что

U_ф cos 30^o = U_л /2 или U_л = √3 U_ф;

В трехфазной системе, соединенной звездой, линейные напряжения больше фазных в √3 раз. При смешанной осветительной и силовой нагрузке линейное напряжение 380 Вподается на зажимы трехфазных двигателей, а фазное 220В=380/ √3 — на осветительные приборы.

При соединении звездой токи в проводах линии передачи—линейные токи I_Лравны фазным, так как все части фазной цепи и линейные провода соединены последовательно:I_Л=I_Ф.

При осветительной нагрузке в случае соединения звездой приемники включаются между линейными проводами и нейтральным проводом.

Часто осветительная нагрузка бывает несимметричной, в этом случае необходим нейтральный провод (рис. 3.8). При отсутствии нейтрального провода в зависимости от отношения сопротивлений фаз приемника одно фазное напряжение может быть ниже необходимого, а другое слишком велико. По этой причине в нейтральном проводе магистрали запрещается устанавливать предохранители или выключатели.

Спутниковое телевидение в Барабу, Висконсин | Звезда соединения

В Star Connection наши сотрудники прошли тщательную подготовку по процедурам обеспечения чистоты и чистоты. чтобы предотвратить распространение болезней, в том числе рекомендованные CDC.

• Как всегда, если у нас есть известная болезнь, они не будут посещать дом клиента.
• В целях вашего здоровья и безопасности нам рекомендуется не пожимать руки.
• Мы будем носить перчатки как можно чаще, и, возможно, перед этим потребуется очистить или продезинфицировать поверхности. прикоснувшись к ним во время нашего визита. Мы также будем носить бахилы в вашем доме.

Если у вас или у кого-либо из членов вашей семьи появляются признаки болезни, в том числе лихорадка или симптомы гриппа симптомы, мы просим вас перенести все предстоящие визиты технического специалиста к вам домой. Перенос расписания легкий.Позвоните нам по телефону (608) 355-2025, если вам нужно перенести деловое свидание, встреча.

Если вы не можете перенести время до нашего приезда, мы просим вас уведомить нас, прежде чем мы введем ваш дом. Мы даем возможность нашим техническим специалистам принимать решения относительно их личного здоровья и безопасности, в том числе досрочное прекращение встреч, если у кого-то в семье проявляются симптомы гриппа или других заболеваний. заразные болезни.

Конечно, мы просим весь наш персонал строго практиковать основы, изложенные CDC:

• Оставаться дома во время болезни
• Часто мыть руки водой с мылом в течение не менее 20 секунд или использовать дезинфицирующее средство для рук с содержанием алкоголя не менее 60%
• Прикрытие кашля и чихания салфеткой или верхним рукавом
• Очистка поверхностей и предметов, к которым часто прикасаются, включая инструменты Для вашего здоровья и благополучия, мы надеемся, что вы тоже следуете этим правилам.

Трехфазные соединения Соединения звездой и треугольником

В трехфазной системе есть два типа соединений: звезда и треугольник. Каждый из них будет рассмотрен кратко и простыми словами.

Трехфазное соединение Соединение звездой и треугольником

Соединение звездой (трехфазная четырехпроводная система)

Соединение звездой имеет три фазы и одну общую нейтральную линию, поэтому соединение звездой используется для передачи на большие расстояния.Теперь основное, что мы обсуждаем, — это сбалансированный и несимметричный ток. Если все фазы имеют одинаковый ток, это называется сбалансированным током, а когда ток не сбалансирован во всех фазах, это называется несимметричным током.

Несимметричный ток может повредить трансформатор, нейтраль используется для защиты трансформатора и обеспечивает короткий путь к земле для несимметричного тока.

когда ток уравновешен во всех фазах, то в нейтральной линии нет тока.

В трехфазном соединении звездой используются некоторые термины.

Напряжение сети

Напряжение, измеренное между двумя фазами в трехфазной системе, называется линейным напряжением.

Фазное напряжение

Напряжение, измеренное между одной фазной линией и нейтралью, называется фазным током.

Примечание: ток в линии и фазном напряжении будет одинаковым.

Прочтите также: ПОЛЕВЫЕ ИСПЫТАНИЯ И ПРОВЕРКА НИЗКОГО НАПРЯЖЕНИЯ ДВИГАТЕЛЯ

Прочтите также: ИСПЫТАНИЕ ЭЛЕКТРИЧЕСКОГО ПОЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ ПЕРЕДАЧИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Пожалуйста, прочтите также: КАТЕГОРИИ ПОДКЛЮЧЕНИЯ ТРЕХФАЗНОЙ СИСТЕМЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Система измерения Delta

Между треугольником и звездой существует большая разница.Соединение треугольником не имеет нейтральной линии, когда нагрузка подключена треугольником на базовой станции, земля может использоваться в качестве нейтральной линии. Это соединение несет ток небаланса, поэтому оно используется для передачи на короткие расстояния.

При соединении треугольником линейное напряжение и фазное напряжение одинаковы. Линейный ток в √3 раза больше фазного тока.

Соединение по схеме «треугольник» и «звезда» не зависит от мощности. Общая мощность (полезная мощность) будет одинаковой в обоих вариантах.

Мощность может быть рассчитана как

PF (коэффициент мощности) наиболее важен в трехфазной системе, если найдено какое-то значение PF, оно должно быть скорректировано инженерами и техниками.Коэффициент мощности можно регулировать с помощью конденсаторов.

Как это:

Like Loading …

Обзор подключения трансформатора Delta-Star

GE Паспортная табличка трансформатора треугольник-звезда

Подключение трансформатора треугольником-звездой

В этом типе подключения первичная обмотка подключается по схеме треугольника мода, в то время как вторичный ток подключен к звезде .

Соединение трансформатора треугольником

Основное использование этого соединения — повышение напряжения i.е. в начале системы передачи высокого напряжения. Можно отметить, что существует сдвиг фазы на 30 ° между напряжением первичной линии и напряжением вторичной линии в качестве опережения.

Фазовый сдвиг на 30 ° между напряжением первичной линии и напряжением вторичной линии

Ключевые точки

1. В качестве первичного по схеме треугольника:
2. Линейное напряжение на первичной стороне = фазное напряжение на первичной стороне.
3. Коэффициент трансформации сейчас (K) = напряжение вторичной фазы / напряжение первичной фазы
4. Напряжение вторичной фазы = K X напряжение первичной фазы.
5. Как вторичная обмотка в звезду подключена
6. Линейное напряжение на вторичной стороне = √3 X Фазное напряжение на вторичной стороне. Итак,
7. Линейное напряжение на вторичной стороне = √3 X K X Первичное фазное напряжение.
8. Напряжение линии на вторичной стороне = √3 X K X Напряжение первичной линии.
9. Между вторичным фазным напряжением и первичным фазным напряжением существует сдвиг на +30 или -30 градусов

Преимущества соединения треугольником

Площадь поперечного сечения обмотки меньше на первичной стороне :
На первичной стороне из-за соединения треугольником требуется меньшее сечение обмотки.

Используется в трехфазной четырехпроводной системе:
На вторичной стороне имеется нейтраль, поэтому ее можно использовать для трехфазной четырехпроводной системы питания.

Нет искажений вторичного напряжения:
Нет искажений из-за составляющих третьей гармоники.

Обработка больших неуравновешенных грузов:
Большие неуравновешенные грузы могут обрабатываться без каких-либо затруднений.

Изоляция заземления между первичной и вторичной обмотками:
Если предположить, что нейтраль вторичной цепи, подключенной по схеме Y, заземлена, нагрузка, подключенная по схеме «фаза-нейтраль» или «фаза-земля», производит два равных и противоположных тока. в двух фазах первичной цепи без тока заземления нейтрали в первичной цепи.

Следовательно, в отличие от соединения Y-Y, замыкания между фазой и землей или несимметрия тока во вторичной цепи не повлияют на защитное реле заземления, примененное к первичной цепи. Эта функция обеспечивает правильную координацию защитных устройств и является очень важным соображением при проектировании.

Нейтраль заземленной Y-цепи иногда называют заземляющей батареей, поскольку она обеспечивает локальный источник тока заземления во вторичной обмотке, изолированной от первичной цепи.

Подавление гармоник:
Ток намагничивания должен содержать нечетные гармоники, чтобы индуцированные напряжения были синусоидальными, а третья гармоника является доминирующей гармонической составляющей. В трехфазной системе токи третьей гармоники всех трех фаз находятся в фазе друг с другом, поскольку они являются токами нулевой последовательности. При подключении трансформатора Y-Y единственный путь для тока третьей гармоники — через нейтраль.

В соединении ∆-Y, однако, токи третьей гармоники, будучи равными по амплитуде и фазе друг с другом, могут циркулировать по пути, образованному соединенной обмоткой ∆.То же верно и для других гармоник нулевой последовательности.

Банк заземления:
Он обеспечивает локальный источник тока заземления на вторичной обмотке, изолированной от первичной цепи. Предположим, что незаземленный генератор питает простую радиальную систему через трансформатор ∆-Y с заземленной нейтралью на вторичной обмотке, как показано на рисунке. Генератор может питать нагрузку с однофазной нейтралью через заземленный Y-трансформатор.

Давайте называть низковольтную сторону генератора трансформатора вторичной, а сторону высоковольтной нагрузки трансформатора — первичной.Обратите внимание, что каждая первичная обмотка магнитно связана со вторичной обмоткой.

Обмотки с магнитной связью протянуты параллельно друг другу:

Обмотки с магнитной связью

В соответствии со вторым законом трансформатора ток нагрузки между фазой и землей в первичной цепи отражается как ток во вторичной обмотке переменного тока. Никакие другие токи не должны протекать в обмотках A-C или B-C на стороне генератора трансформатора для уравновешивания ампер-витков.

Простое реле защиты заземления:
Защитное реле НАМНОГО проще на трансформаторе треугольник-звезда, потому что замыкания на землю на вторичной стороне изолированы от первичной, что значительно упрощает координацию.Если на трансформаторе, соединяющем треугольник и звезду, имеется реле на входе, можно предположить, что любой ток нулевой последовательности возникает от замыкания на землю в первичной обмотке, что обеспечивает очень чувствительную защиту от замыкания на землю.

В схеме «звезда-звезда» короткое замыкание на землю со стороны низкого уровня вызывает ток замыкания на землю в первичной цепи, что затрудняет координацию. Фактически, защита от замыканий на землю является одним из основных преимуществ устройств, соединенных треугольником.

Недостатки соединения «треугольник»

В этом типе соединения вторичное напряжение не совпадает по фазе с первичным.Следовательно, невозможно использовать это соединение параллельно с трансформатором, подключенным по схеме звезда-звезда или треугольник.

Одна проблема, связанная с этим подключением, заключается в том, что вторичное напряжение сдвигается на 30 ⁰ по отношению к первичному напряжению. Это может вызвать проблемы при параллельном подключении 3-фазных трансформаторов, поскольку вторичные напряжения трансформаторов должны быть синфазными для параллельного включения. Поэтому надо обращать внимание на эти сдвиги.

Если вторичная обмотка этого трансформатора должна быть соединена параллельно с вторичной обмоткой другого трансформатора без сдвига фаз, возникнет проблема.

Приложения

Обычно используется в повышающем трансформаторе

Как, например, в начале линии передачи HT. В этом случае нейтральная точка стабильна и не будет плавать в случае несбалансированной нагрузки. Нет искажения потока, потому что наличие Δ-связи обеспечивает путь для составляющих третьей гармоники.

Коэффициент линейного напряжения в √3 раза больше коэффициента поворота трансформатора, а вторичное напряжение опережает первичное на 30 °. В последние годы это устройство стало очень популярным для распределительных сетей, поскольку оно обеспечивает 3-х, 4-х проводную систему.

Обычно используется в коммерческих, промышленных и жилых районах с высокой плотностью населения.

Для питания трехфазных распределительных систем.

Примером может служить распределительный трансформатор с треугольником первичной обмотки, работающий от трех фаз по 11 кВ без необходимости в нейтрали или заземлении, и со вторичной звездой (или звездой), обеспечивающей трехфазное питание при 400 В и внутреннее напряжение 230 между каждой фазой и заземленной нейтралью.

Используется как трансформатор генератора

Трансформатор ∆-Y используется повсеместно для подключения генераторов к системам передачи по двум очень важным причинам.

Прежде всего, генераторы обычно оснащены чувствительной релейной защитой от замыканий на землю. Трансформатор ∆-Y является источником токов заземления для нагрузок и неисправностей в системе передачи, однако защита генератора от замыканий на землю полностью изолирована от токов заземления на первичной стороне трансформатора.

Во-вторых, вращающиеся машины могут быть буквально.

B3 Help — Мастер подключения ENERGY STAR

Если у вас уже есть учетная запись ENERGY STAR Portfolio Manager с данными о зданиях и счетчиках, вы можете подключиться к ней и разрешить импорт данных в B3 либо в виде разовой операции, либо на постоянной основе.

Шаг 1: Контактное соединение

Прежде чем данные ENERGY STAR можно будет импортировать в B3, необходимо установить контактное соединение с учетной записью B3Benchmarking. Это соединение необходимо выполнить только один раз для всех свойств.

а. Щелкните ссылку «Контакты» в правом верхнем углу, чтобы перейти на страницу «Мои контакты»

.

г. Нажмите кнопку «Добавить контакт».

г. Найдите имя пользователя «B3Benchmarking» и нажмите кнопку «Подключиться»

г.Согласитесь с условиями и нажмите кнопку «Отправить запрос на подключение»

Контактное соединение с учетной записью B3 Benchmarking завершено. Нажмите «Далее», чтобы продолжить.

Шаг 2: Совместное использование свойств

Поделитесь данными о зданиях и счетчиках вашей собственности с помощью B3 Benchmarking, чтобы их можно было импортировать. Следуйте этому списку из семи шагов, чтобы успешно поделиться. Эту операцию нужно проделать только один раз на каждый объект или метр.

а.Перейдите на вкладку «Совместное использование» и нажмите кнопку «Поделиться (или изменить доступ) к ресурсу».

г. Выберите свойства, которыми вы хотите поделиться, и укажите «B3 Benchmarking» в качестве учетной записи, с которой хотите поделиться.

г. Нажмите «Персонализированный совместный доступ и обмен данными (« Пользовательские заказы ») — мне нужно предоставить разные разрешения для разных запросов на совместное использование и / или мне нужно предоставить разрешение на обмен данными».

г.Установите переключатель «Обмен данными»

.

e. Щелкните «Доступ только для чтения» для всех доступных переключателей и кнопку «Применить» в нижней части всплывающего окна.

ф. Нажмите кнопку «Поделиться свойствами» внизу страницы.

г. Возьмите закуски. Эту операцию нужно проделать только один раз. Пока все шаги были выполнены, вам не нужно будет снова посещать эти шаги.

Совместное использование завершено. Нажмите «Далее», чтобы продолжить.

Шаг 3. Идентификатор объекта

Введите идентификатор собственности Portfolio Manager, с которым вы хотите установить связь. Идентификатор собственности — это семизначное число, указанное в верхнем левом углу вкладки «Мое портфолио».

Шаг 4: Инвентаризация счетчика

Укажите действие, которое вы хотите выполнить для каждого счетчика:

• Подключиться к существующему счетчику B3 того же типа
• Создать новый счетчик в B3
• Отметить как отключенное, чтобы указать отсутствие соединения

Шаг 5. Автоматизация импорта

Укажите действие импорта, которое вы хотите выполнить для каждого счетчика:

• Импорт сейчас и каждую ночь
• Импортировать сейчас
• Ничего не делать

Шаг 6: Предварительный просмотр

Предварительный просмотр всех перечисленных действий, которые будут предприняты.Нажмите кнопку «Далее», чтобы продолжить, или кнопку «Назад», чтобы вернуться и внести изменения.

Информационный бюллетень

Stars Connection | Академия Святых Ангелов

STARS Connection — это еженедельный информационный бюллетень AHA, который рассылается по электронной почте всем нынешним родителям по четвергам или пятницам в течение учебного года. Если вы в настоящее время являетесь родителем и не получаете его, отправьте электронное письмо на адрес [email protected], указав свое имя, имя вашего ученика и год окончания, а также адрес электронной почты, на который вы хотите, чтобы мы отправили его.

Если у вас есть информация, которую вы хотели бы включить в эту публикацию или в одну из других наших публикаций, например, в Коммюнике, отправьте ее по адресу [email protected].

Прочтите выпуски Stars Connection 2020-2021 гг., Перейдя по ссылке ниже:

• 29 апреля 2021 г.
• 22 апреля 2021 г.
• 15 апреля 2021 г.
• 8 апреля 2021 г.
• 25 марта 2021 г.
• 18 марта 2021 г.
• 11 марта 2021 г.
• 5 марта 2021 г.
• 25 февраля 2021 г.
• 18 февраля 2021 г.
• 11 февраля 2021 г.
• 4 февраля 2021 г.
• 29 января 2021 г.
• 21 января 2021 г.
• 14 января 2021 г.
• 8 января 2021 г.
• 29 декабря 2020
• 17 декабря 2020
• 10 декабря 2020
• 3 декабря 2020 г.
• 25 ноября 2020
• 19 ноября 2020
• 12 ноября 2020
• 6 ноября 2020
• 30 октября 2020 г.
• 22 октября 2020
• 15 октября 2020
• 8 октября 2020 г.
• 1 октября 2020 г.
• 24 сентября 2020
• 17 сентября 2020
• 10 сентября 2020
• 3 сентября 2020 г.
• 28 августа 2020 г .— (первая редакция 2020-21 года)

---

В архиве изданий Stars Connection за 2019-2020 гг .:

• 11 июня 2020 г. (последняя редакция 2019-20 года)
• 4 июня 2020 г.
• 28 мая 2020
• 21 мая 2020
• 14 мая 2020
• 7 мая 2020
• 30 апреля 2020
• 23 апреля 2020
• 16 апреля 2020
• 8 апреля 2020
• 2 апреля 2020 г.
• 26 марта 2020
• 19 марта 2020
• 12 марта 2020
• 5 марта 2020
• 27 февраля 2020
• 20 февраля 2020
• 13 февраля 2020
• 6 февраля 2020
• 30 января 2020
• 23 января 2020
• 16 января 2020
• 9 января 2020
• 2 января 2020
• 19 декабря 2019
• 12 декабря 2019
• 5 декабря 2019
• 27 ноября, 2019
• 21 ноября, 2019
• 14 ноября 2019
• 7 ноября 2019 г.
• 31 октября 2019 г.
• 24 октября, 2019
• 17 октября 2019 г.
• 10 октября 2019
• 3 октября 2019 г.
• 26 сентября 2019
• 19 сентября 2019
• 12 сентября 2019
• 5 сентября 2019 г.
• 29 августа 2019
• 22 августа 2019 г. (первая редакция 2019-20 года)

Death Stranding BB: как получить 5-звездочное соединение с BB

Установить 5-звездочную связь с BB в Death Stranding не так просто, как вы думаете.Если вы видели Death Stranding перед выпуском ПК, вам, вероятно, нравится концепция Bridge Baby, младенца в банке, которого Сэм использует для подключения к загробной жизни и сдерживания BT.

В игре ваш BB — ваш лучший друг, поскольку все остальные думают, что это не более чем «снаряжение», поэтому вы хотите относиться к нему правильно. Достижение отличной связи также принесет вам достижение, поэтому следуйте нашему руководству по 5-звездочной связи с BB в Death Stranding и воспользуйтесь преимуществами хороших отцовских отношений.

Некоторые из этих советов относительно очевидны, но в мире Death Stranding определенно происходят некоторые нелогичные родительские действия.

Что вы получаете за улучшение соединения BB в Death Stranding?

Повышение звездного рейтинга BB сделает его менее склонным к высоким эмоциям при работе с BT. Это означает, что он больше не будет так быстро накапливать аутотоксемию и будет более эффективен при обнаружении BT. С пятью звездами становится труднее потерять BB в середине боя, так что это действительно стоящее усилие.

победить БТ

Самый быстрый и простой способ установить 5-звездочную связь с BB в Death Stranding — это столкнуться с опасностью и сразиться с BT, которых они так боятся. Избегая встречи с BT, вы всегда будете вознаграждены лайками от BB, которые имеют решающее значение для повышения вашего звездного рейтинга. Кажется, что они увеличиваются в зависимости от того, сколько времени вы проводите в бою с BT или насколько сложна схватка. Помимо того, что они заметят вас и быстро убегут, просто запаситесь достаточным количеством гранат и мешков с кровью, чтобы выжить, когда вы войдете в зараженную BT область, и проложите маршрут по карте, чтобы уничтожить несколько за раз.Игра заставит вас сражаться с несколькими BT, чтобы прогрессировать, включая некоторых боссов, таких как гигантский BT, кит BT и битва с боссом Хиггса — кампания, но несколько дополнительных битв на стороне не повредит, если вы смотрите попасть в пятизвездочный рейтинг.

Заведите привычку в отдельной комнате

Каждый раз, когда вы приземляетесь в приватной комнате, заведите себе серьезную привычку проверять BB в его футляре на дальней стене рядом с вашим костюмом. Просто успокаивайте BB с помощью кнопки Square, чтобы повышать рейтинг вашего соединения каждый раз, когда вы отдыхаете.Для вашей проблемы вы также можете увидеть специальный ролик, если проделаете это достаточно много раз … эти «кошмары» не совсем успокаивают, поэтому обязательно сделайте это снова, если вы активируете один.

Быстро бегать и высоко прыгать

BB также наслаждается простыми удовольствиями, например, наблюдать, как Сэм очень быстро бежит и прыгает в воздух с помощью Speed ​​Skeleton. Как только вы доведете это оборудование до уровня 3, вы сможете бегать по суровым местам и выполнять смертоносные акробатические трюки, которые заставят BB хихикать от удовольствия от ваших безумных усилий.Снимите весь свой груз и просто бегайте по карте, прыгая, и вы мгновенно повысите свой звездный рейтинг. Вы также можете воссоздать этот способ получения лайков в транспортных средствах, двигаясь на высокой скорости в энергетической зоне асфальтоукладчика, и BB может вознаградить вас. Только убедитесь, что вы не прыгаете слишком далеко и не приземляетесь слишком сильно.

Использовать маршруты зиплайна

По какой-то причине BB получает восхитительное удовольствие от парения в воздухе на тросе, поэтому используйте его везде, где это возможно, когда вы доставляете груз, и вы должны очень быстро повысить свой рейтинг BB звезды.В качестве более общего совета: создание маршрутов на зиплайне через гористые или заснеженные районы — это, безусловно, самый простой способ передвижения. Пытаться тащить груз через разрушительные снежные бури в Timefall пешком или на транспортном средстве чрезвычайно сложно. Если вы хотите обеспечить высокую скорость доставки, вам понадобится эффективный маршрут, и, учитывая, что он соответствует вашему звездному рейтингу BB, возьмите с собой большое количество PCC в любую поездку и установите их для создания путевых точек. это позволит очень легко взбираться на горы или пересекать долины.

Сохраняйте устойчивость на высоте и избегайте опасности

Это немного простой указатель, но вам нужно следить, чтобы вы не часто падали с высоты. Будьте осторожны, когда убегаете от БТ и МУЛОВ, чтобы не упасть ни с какой скалы или крутых обрывов. Если вы приземлитесь сильно, это вызовет стресс у BB, и на удивление легко об этом беспокоиться, если вы пытаетесь взобраться или спуститься с горы, когда хотите найти нового выживальщика. Было много случаев, когда мы вызывали аутотоксемию по ошибке, просто падая, и каждый раз, когда вы это делаете, вы теряете звездный рейтинг с BB и будете вынуждены вернуться в отдельную комнату, чтобы оживить ее.Проще говоря, не делайте амбициозных прыжков, чтобы сэкономить время, если вы хотите, чтобы BB был счастлив. Сделайте это в автомобиле, и все будет в порядке. Точно так же, если вас застрелили террористы или преследовали Death Stranding MULE, это вызовет стресс у BB, как и попадание в коварные воды. По возможности старайтесь действовать незаметно и используйте лестницы и конструкции для преодоления опасностей окружающей среды.

Примите ванну, успокойте и научитесь играть на губной гармошке

Слева от долины, в которую вам нужно войти, чтобы добраться до Портового узла в Восточном регионе, находится Музыкант, выживальщик, который дает Сэму губную гармошку.Сначала вы будете абсолютно бесполезны с ним, но если вы отдохнете и коснетесь тачпада, вы начнете пытаться научиться играть с ним простые мелодии. Эти мелодии автоматически успокоят BB и принесут вам несколько быстрых звездных рейтингов, если они вам понадобятся. Вы можете удвоить свои успокаивающие способности, отыскав один из онсэнсов Death Stranding, по сути, небольших бассейнов для купания, где вы и BB можете провести столь необходимое время для релаксации.

Bathing — отличный способ получить 5-звездочное соединение с BB в Death Stranding, вы автоматически получите баллы звездного рейтинга, но коснитесь сенсорной панели, пока вы там, чтобы использовать свою губную гармошку или просто издавать забавные звуки своим голосом, и BB ответит Подобным образом.Вы также можете просто удерживать и качать BB, удерживая L1 и выбрав опцию «Проверить BB», которая автоматически восстановит его здоровье и снимет любой стресс, вызванный существами или опасностями.

{«schema»: {«page»: {«content»: {«headline»: «Death Stranding BB: как получить 5-звездочное соединение с BB», «type»: «guide», «category»: «death-stranding»}, «user»: {«loginstatus»: false}, «game»: {«publisher»: «Sony», «genre»: null, «title»: «Death Stranding», «genres» : null}}}}

Star Connection Definition — ваше руководство по электрике

В этом методе соединения три одинаковых конца a ’, b’, c ’трех обмоток соединены вместе в общей точке.Эта точка называется нейтралью или нейтралью N.

Три проводника, встречающиеся в точке звезды, заменяются одним проводником, известным как нейтральный провод (или нейтраль).

Если напряжение генератора переменного тока, подключенного звездой, приложено к сбалансированной нагрузке, нейтральный провод будет пропускать три тока нагрузки, которые точно равны по величине, но 120 ^o не совпадают по фазе друг с другом. Следовательно, их векторная сумма равна нулю.

т.е. I _a + I _b + I _c = 0,
или I _N = 0.

В случае сбалансированных нагрузок нейтраль может быть опущена, чтобы получить трехфазную трехпроводную систему. Трехфазная четырехпроводная система широко используется для подачи электроэнергии бытовым, а также коммерческим и промышленным потребителям, поскольку она обеспечивает два различных значения напряжения питания.

В системах, соединенных звездой (т. Е. Генераторы или трансформаторы), разность потенциалов между любой линией (или клеммой) и нейтралью называется фазным напряжением (V _PH ), но разность потенциалов между любыми двумя линиями дает линейное напряжение (V _L ).

В сбалансированном соединении звездой

В _L = √3 В _фаза (по величине)

Но линейное напряжение опережает фазное напряжение на 30 ^o .

I _L = I _фаза (по величине и фазе)

Мощность, P _{трехфазная} = √3 В _L I _L cos φ

Мощность, P _{трехфазный} = 3 В _фаза I _фаза cos φ

При рассмотрении распределения тока в трехфазной системе всегда учитывайте следующие два момента:

1. Стрелки, расположенные рядом с фазными токами I _a , I _b и I _c , указывают направление тока, когда они предполагаются положительными, а не направление в конкретный момент и ни в какой момент все три тока не будут течь в одном и том же направлении.Это потому, что три тока имеют разность фаз 120 ^o .
2. Ток, текущий наружу в одном проводе, равен сумме токов, текущих внутрь в двух других проводниках. Это означает, что каждый проводник обеспечивает обратный путь для токов двух других проводов.

Преимущества и применение звездообразного соединения

• Трехфазные генераторы обычно подключаются в звезду. Причина в том, что на каждую фазную обмотку генератора переменного тока будет приходиться только 1 / √3 сетевого напряжения.Это означает, что в генераторе, подключенном по схеме «звезда», количество витков катушки на фазу меньше, чем для генератора, подключенного по схеме «треугольник».
• Соединение звездой обеспечивает два напряжения, то есть фазное напряжение и линейное напряжение. Следовательно, осветительные нагрузки подключаются по трем фазам, тогда как силовые нагрузки, такие как трехфазные двигатели, подключаются по линиям.
• Еще одним преимуществом соединения звездой является то, что нейтраль генератора может быть заземлена. В этом случае разность потенциалов между каждой линией и землей равна фазному напряжению i.е. V _L / √3.

  Следовательно, если посредством линии короткого замыкания проводник заземлен, изолятор должен выдерживать только напряжение V _L / √3. Но в случае соединения треугольником изолятор должен выдерживать полное линейное напряжение V _L . Это увеличит вероятность выхода из строя изолятора.

Сбалансированная звезда

Сбалансированное соединение звездой — это соединение, в котором три фазных напряжения равны по величине, но смещены друг от друга на 120 ^o .В сбалансированной системе, соединенной звездой, три линейных напряжения также будут равны по величине, но смещены друг от друга на 120 ^o .

Основы AC | Все сообщения

© http://www.yourelectricalguide.com/ определение звездообразного соединения.

.
