Соединения звездой и треугольником разница. Разница между соединениями «звезда» и «треугольник» в электрических системах

Какие основные отличия схем соединения «звезда» и «треугольник». Как влияют на напряжение, ток и другие характеристики. Где применяются эти схемы соединения. Какие преимущества и недостатки у каждой схемы.

Ключевые различия соединений «звезда» и «треугольник»

Основные отличия между схемами соединения «звезда» и «треугольник» заключаются в следующем:

• Конфигурация: «Звезда» имеет общую нейтральную точку, «треугольник» — замкнутый контур без нейтрали
• Напряжение: В «звезде» линейное напряжение в √3 раз больше фазного, в «треугольнике» — равны
• Ток: В «звезде» линейный и фазный токи равны, в «треугольнике» линейный ток в √3 раз больше фазного
• Мощность: Одинакова для обеих схем при равном линейном напряжении
• Изоляция: «Звезда» требует меньшей изоляции обмоток
• Применение: «Звезда» чаще используется для передачи, «треугольник» — для распределения энергии

Особенности соединения «звезда»

Схема соединения «звезда» имеет следующие характерные черты:

• Имеет нейтральную точку, образованную соединением концов фаз
• Может быть 3-х или 4-х проводной (с нейтралью)
• Линейное напряжение в √3 раз больше фазного
• Линейный и фазный токи равны
• Требует меньшей изоляции обмоток
• Используется преимущественно в сетях передачи энергии

Особенности соединения «треугольник»

Для схемы соединения «треугольник» характерно:

• Отсутствие нейтральной точки
• Только 3-х проводное исполнение
• Равенство линейного и фазного напряжений
• Линейный ток в √3 раз больше фазного
• Требует большей изоляции обмоток
• Применяется в основном в распределительных сетях

Где применяется соединение «звезда»?

Схема соединения «звезда» обычно используется в следующих случаях:

• В сетях передачи электроэнергии на большие расстояния
• В трансформаторах большой мощности
• В генераторах электростанций

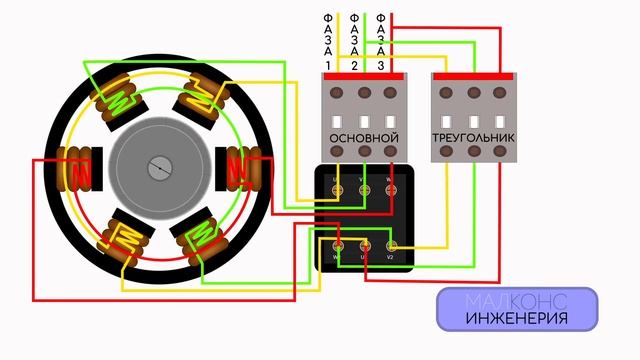

• В электродвигателях, где требуется небольшой пусковой ток
• В бытовых электросетях для питания однофазных потребителей

Области применения соединения «треугольник»

Соединение «треугольник» чаще всего применяется:

• В распределительных электросетях
• В промышленных установках
• В электродвигателях, где нужен высокий пусковой момент
• В трансформаторах небольшой и средней мощности
• В выпрямительных устройствах

Преимущества соединения «звезда»

Основные достоинства схемы «звезда»:

• Возможность получения двух уровней напряжения (линейного и фазного)
• Меньшие требования к изоляции обмоток
• Экономия меди за счет меньшего числа витков обмоток
• Возможность использования нейтрального провода
• Меньший пусковой ток двигателей

Недостатки соединения «звезда»

К недостаткам схемы «звезда» можно отнести:

• Меньший пусковой момент двигателей
• Чувствительность к несимметричной нагрузке фаз
• Необходимость четырех проводов при использовании нейтрали
• Сложность компенсации реактивной мощности

Преимущества соединения «треугольник»

Достоинства схемы «треугольник»:

• Отсутствие смещения нейтрали при несимметричной нагрузке
• Высокий пусковой момент двигателей
• Простота компенсации реактивной мощности
• Возможность работы при обрыве одной фазы
• Меньшее количество проводов (три вместо четырех)

Недостатки соединения «треугольник»

К минусам схемы «треугольник» относятся:

• Высокие требования к изоляции обмоток
• Больший расход меди на обмотки
• Отсутствие нейтрального провода
• Высокие пусковые токи двигателей
• Сложность обнаружения обрыва фазы

Влияние схемы соединения на характеристики трансформаторов

Выбор схемы соединения обмоток трансформатора влияет на его характеристики следующим образом:

• Соединение «звезда-звезда» обеспечивает хорошую электромагнитную связь между обмотками, но чувствительно к несимметричной нагрузке
• «Треугольник-треугольник» нечувствительно к несимметрии, но имеет худшую электромагнитную связь
• «Звезда-треугольник» сочетает преимущества обеих схем и часто используется в силовых трансформаторах
• «Зигзаг» обеспечивает наилучшую электромагнитную связь, но сложнее и дороже в изготовлении

Как выбрать оптимальную схему соединения?

При выборе схемы соединения следует учитывать следующие факторы:

• Назначение электроустановки (передача, распределение, потребление энергии)
• Требуемые уровни напряжения
• Характер и симметричность нагрузки
• Необходимость нейтрального провода
• Требования к пусковым характеристикам (для двигателей)
• Экономические соображения (стоимость оборудования и потери)

Правильный выбор схемы соединения позволяет оптимизировать работу электрооборудования и повысить эффективность электроснабжения.

Соединение в звезду и треугольник фаз источников и приемников электрической энергии

Для уменьшения количества проводов, необходимых для соединения нагрузки с источником питания, или же для уменьшения количества пульсаций в выпрямителях, или же повышения передаваемой мощности без повышения напряжения сети используют разные схемы соединения обмоток, как нагрузки, так и источника. Наиболее распространенными схемами соединения являются треугольник и звезда.

Соединения звездой

При соединении звездой концы обмоток фаз соединяются вместе в одной точке (в нашем случае показаны как x,y,z), которая носит название нейтральной точки или нуля, и обозначается буквой N. Также нейтральная точка (нейтраль) или ноль может быть соединена с нейтралью источника, а может быть и не соединена. В случае, когда нейтрали источника и приемника электрической энергии соединены, такая система будет называться четырехпроводной, а в случае если не соединены – трехпроводной.

 Соединение треугольником

А вот при соединении в треугольник концы обмоток не соединяются в общую точку, а соединяются с началом следующей обмотки. А именно, конец обмотки фазы А (на схеме указан х) соединяется с началом фазы В, а конец фазы (y) соединяется с началом фазы С, и, как вы наверно уже догадались, конец фаз С (z) с началом фазы А. Также следует помнить, что если при соединении в звезду система может быть как трехпроводной, так и четырехпроводной, то при соединении в треугольник система может быть только трехпроводной.

Может сложится впечатление, что при таком соединении в контурах может начать протекать электрический ток даже в случае когда будет отключена нагрузка. Однако это обманчивое впечатление, поскольку при симметричной системе ЭДС будет выполнятся равенство Е_а + Е_b + Е_с = 0.

Фазные и линейные напряжения и токи

В трехфазных электрических сетях существуют два вида напряжений и токов —  линейные и фазные.

Под фазным напряжением понимают напряжение между началом и концом отдельной фазы электроприемника, а под фазным током – ток, протекающий в одной из фаз электроприемника.

При использовании соединения в звезду (см. рисунки выше) фазными напряжениями будут U^/_a, U^/_b, U^/_c, и, соответственно токами I_a, I_b, I_c. При использовании соединения обмоток генератора или же нагрузки треугольником фазными напряжениями, соответственно, будут U^/_a, U^/_b, U^/_c, а токами I_ac, I_ba, I_cb.

Линейными напряжениями будут напряжения между началами фаз или же между линейными проводами. Линейным током будет называться ток, который протекает в проводах линейных между источником питания и соответствующей нагрузкой.

При использовании соединении в звезду токи линейные будут с фазными равны, а линейные напряжения с таким типом соединения будут равны U_ab, U_bc, U_ca. При использовании соединения в треугольник ситуация противоположна – линейные и фазные напряжения равны, а токи линейные будут равны I_a, I_b, I_c.

При расчете и анализе трехфазных цепей не последнее значение имеет положительное направление ЭДС токов и напряжений, так как от направления этих ЭДС напрямую зависит знак в уравнениях, которые составляются по закону Кирхгофа, и, как следствие, соотношение на векторных диаграммах между векторами.

Области применения разных схем соединения обмоток

СИЛОВЫЕ ТРАНСФОРМАТОРЫ 10(6)/0,4 КВ

ОБЛАСТИ ПРИМЕНЕНИЯ РАЗНЫХ СХЕМ СОЕДИНЕНИЯ ОБМОТОК

Отсутствие у изготовителей и заказчиков четкого представления о принципиальных отличиях свойств силовых трансформаторов малой мощности с разными схемами соединения обмоток приводит к ошибкам в их применении. Причем неправильный выбор схемы соединения трансформаторных обмоток не только ухудшает технические показатели электроустановок и снижает качество электроэнергии, но и приводит к серьезным авариям.
Об этом напоминают нижегородские проектировщики Алевтина Ивановна Федоровская и Владимир Семенович Фишман, которые в своем материале акцентируют внимание на разнице в реакции трансформаторов на несимметричные токи, содержащие составляющую нулевой последовательности.

СХЕМЫ СОЕДИНЕНИЯ ОБМОТОК И СВОЙСТВА ТРАНСФОРМАТОРОВ

В соответствии с ГОСТ 11677-85 [1] силовые трансформаторы 10(6)/0,4 кВ мощностью от 25 до 250 кВА могут изготавливаться со следующими схемами соединения обмоток:

«звезда/звезда» – Y/Yн;

«треугольник–звезда» – Д/Yн;

«звезда–зигзаг» – Y/Zн.

Принципиальное отличие технических характеристик трансформаторов с различными схемами соединений обмоток заключается в разной реакции на несимметричные токи, содержащие составляющую нулевой последовательности. Это прежде всего однофазные сквозные короткие замыкания, а также рабочие режимы с неравномерной загрузкой фаз.
Как известно, силовые трансформаторы 6(10)/0,4 кВ имеют трехстержневой стальной сердечник, на каждом стержне которого располагаются первичная и вторичная обмотки соответствующей фазы – А, В и С. Магнитные потоки трех фаз в симметричных режимах работы циркулируют в стальном сердечнике трансформатора и за его пределы не выходят.
Что происходит при нарушении симметрии с преобладанием нагрузки одной из фаз на стороне 0,4 кВ? Такие режимы работы исследуются с использованием теории симметричных составляющих [2]. Согласно этой теории любой несимметричный режим работы трехфазной сети представляется в виде геометрической суммы трех симметричных составляющих тока и напряжения: это составляющие прямой, обратной и нулевой последовательностей.
Рассмотрим режим максимальной однофазной несимметрии – режим однофазного короткого замыкания (ОКЗ) на стороне 0,4 кВ трансформатора со схемой соединения обмоток Д/Yн.
Картина токов симметричных составляющих в обмотках в этом режиме представлена на рис. 1. В неповрежденных фазах на стороне 0,4 кВ геометрическая сумма трех симметричных составляющих тока равна нулю (рабочей нагрузкой фаз пренебрегаем), а в поврежденной фазе эта сумма максимальна и равна току ОКЗ. Его величина определяется известной формулой:



где Uл – линейное напряжение;
R1, R0, X1, Х0 – соответственно активные и реактивные сопротивления прямой и нулевой последовательности.

СОПРОТИВЛЕНИЯ ПРЯМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Сопротивления прямой последовательности R1 и X1 трансформаторов с разными схемами соединения обмоток определяются одними и теми же формулами и отличаются незначительно:

Заглянув в каталоги, нетрудно убедиться, что входящие в эти формулы известные величины Ркз и Uк от схем соединения обмоток трансформатора практически не зависят, а следовательно, от них не зависят и сопротивления прямой последовательности.
В отличие от этих сопротивлений, сопротивления нулевой последовательности трансформаторов с разными схемами соединения обмоток отличаются принципиально.

СОПРОТИВЛЕНИЯ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Рассмотрим картину векторов токов и магнитных потоков в трансформаторе со схемой соединения обмоток Д/Yн (рис. 2).
В таких трансформаторах токи прямой, обратной и нулевой последовательностей протекают как в первичной, так и во вторичной обмотках. При этом токи нулевой последовательности в первичной обмотке замыкаются внутри нее и в сеть не выходят. Создаваемые токами нулевой последовательности первичных и вторичных обмоток намагничивающие силы (ампер-витки) направлены встречно и почти полностью компенсируют друг друга, что обуславливает небольшую величину реактивных сопротивлений трансформатора. При этом сопротивления прямой и нулевой последовательностей приблизительно равны: R1 = R0; Х1 = Х0.
В трансформаторах со схемой соединения обмоток Y/Zн в аналогичном режиме ОКЗ токи нулевой последовательности протекают лишь по вторичной обмотке трансформатора, однако магнитного потока нулевой последовательности они не создают, что объясняется особенностью схемы Zн – «зигзаг».
Эта особенность состоит в том, что на каждом стержне трансформатора расположено по одной вторичной полуобмотке двух разных фаз (рис. 3). В режиме ОКЗ намагничивающие силы, создаваемые токами нулевой последовательности в этих полуобмотках, направлены встречно и друг друга взаимно компенсируют. При этом токи нулевой последовательности в первичной обмотке отсутствуют. В таких трансформаторах сопротивления нулевой последовательности оказываются меньше сопротивлений прямой последовательности: R0 < R1; Х0 < Х1.

Рис. 1. Токи симметричных составляющих в обмотках трансформатора в режиме однофазного короткого замыкания

IA21, IA22, IA20, IB21, IB22, IB20, IC21, IC22, IC20 – токи фаз А, В, С прямой, обратной и нулевой последовательностей вторичной обмотки;
IA11, IA12, IA10, IB11, IB12, IB10, IC11, IC12, IC10 – токи фаз А, В, С прямой, обратной и нулевой последовательностей первичной обмотки.

Рис. 2. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Д/Yн

Рис. 3. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Zн

Как следует из формулы (1), это обеспечивает большую величину тока ОКЗ у трансформаторов со схемами Y/Zн по сравнению с трансформаторами со схемами Д/Yн.
Теперь обратимся к трансформаторам со схемой соединения обмоток Y/Yн. Как известно, в обмотках, соединенных в звезду без выведенной нулевой точки, токи нулевой последовательности протекать не могут. Поэтому в режиме ОКЗ токи этой последовательности протекают только во вторичной обмотке трансформатора.
Совпадающие по фазе магнитные потоки нулевой последовательности, создаваемые токами вторичной обмотки, выходят за пределы магнитного сердечника и замыкаются через металлический кожух трансформатора (рис. 4). Это определяет значительно большую величину сопротивлений нулевой последовательности таких трансформаторов: R0 >> R1; X0 >> X1.

Рис. 4. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Yн

Следует отметить, что в отличие от сопротивлений прямой последовательности трансформаторов, которые можно рассчитать, сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн расчету не поддаются. Их можно определить только экспериментально. Величина этих сопротивлений во многом зависит от конструкции кожуха трансформатора, от величины зазоров между сердечником и кожухом и т.п.
Схема замера сопротивлений нулевой последовательности приведена в ГОСТ 3484.1-88 [3]. К сожалению, в этом документе указано, что такие замеры предприятия-производители проводят по просьбе заказчиков. Вероятно, в последние годы таких просьб от заказчиков не поступает, а изготовители эти замеры самостоятельно не производят, считая, что в них нет необходимости. В результате проектировщики при выполнении расчетов пользуются старыми справочными данными. Однако использовать устаревшую информацию надо чрезвычайно осторожно, ведь конструкции современных трансформаторов, в частности кожухов, а также материалы, из которых они изготовлены, существенно изменились.
Кроме того, имеющиеся на сегодня данные по сопротивлениям нулевой последовательности трансформаторов крайне скудны и противоречивы. Так, согласно замерам Минского трансформаторного завода, выполненным много лет назад, реактивные сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн превышают сопротивления прямой последовательности в среднем в 10 раз. В то же время в ГОСТ 3484.1-88 имеется фраза о том, что эти сопротивления могут отличаться на два порядка. И этим сегодня противоречия не исчерпываются[4].

ПОЧЕМУ НЕОБХОДИМО ЗНАТЬ РЕАЛЬНЫЕ ЗНАЧЕНИЯ СОПРОТИВЛЕНИЙ

Реальные значения сопротивлений нулевой последовательности знать необходимо, поскольку они определяют величину тока ОКЗ. Чем больше эти сопротивления, тем меньше ток ОКЗ, соответственно труднее осуществить защиту трансформатора.
В нормальных режимах работы большие сопротивления нулевой последовательности при неравномерной загрузке фаз трансформатора на стороне 0,4 кВ приводят к ухудшению качества электроэнергии у потребителя.
Так, если принять R1 = R0, X1 = X0, что характерно для трансформаторов со схемами соединения обмоток Д/Yн, то получим:

Таким образом, при этих условиях ток ОКЗ на выводах 0,4 кВ трансформатора будет равен току трехфазного КЗ.
Однако, если R0>>R1 и X0>>X1, что характерно для трансформаторов со схемами соединения обмоток Y/Yн, то величина тока ОКЗ оказывается значительно меньше тока трехфазного КЗ, то есть Iокз << I3фкз. Какие при этом могут возникнуть трудности с защитой, особенно если она выполнена со стороны обмотки ВН предохранителями 6(10) кВ, можно показать на конкретном примере.
На рис. 5 изображена схема подключения трансформатора 100 кВА, 6/0,4 кВ питания собственных нужд (ТСН) ПС 110/35/6 кВ. На ПС с переменным оперативным током такие трансформаторы устанавливаются на ОРУ и подключаются к воздушному вводу, идущему от силового трансформатора к вводной ячейке ЗРУ-6(10) кВ. Защита трансформатора, включая кабель 0,4 кВ до щита 0,4 кВ, выполняется предохранителями 6 кВ. Токи КЗ в конце защищаемой предохранителями зоны – при вводе на щит 0,4 кВ приведены в табл. 1. Как из нее видно, минимальное значение тока КЗ через предохранители 6 кВ имеет место при однофазном замыкании на стороне 0,4 кВ.

Таблица 1. Токи короткого замыкания в конце защищаемой предохранителями зоны за трансформатором 100 кВА, 6/0,4 кВ, Д/Yн при вводе на щит 0,4 кВ

Рис. 5. Схема подключения трансформатора 100 кВА, 6/0,4 кВ для питания собственных нужд ПС 110/35/6 кВ

Согласно существующим рекомендациям по условиям отстройки от броска тока намагничивания трансформатора мощностью 100 кВА номинальный ток предохранителей принимается равным Iн. пр = (2 ÷ 3) Iн.тр. В данном случае Iн.пр  2 ·10 А  20. Принимаем Iн.пр = 20 А.

Минимальный отключаемый ток предохранителем типа ПКТ-6 кВ, 20 А согласно каталожным данным составляет Iмин.откл.пр = 240 А, что значительно больше токов КЗ, приведенных в табл. 1.
Таким образом, защита предохранителями типа ПКТ 6 кВ оказывается нечувствительной. Более того, при протекании тока КЗ ниже минимально отключаемого, предохранитель не только не защищает оборудование, но и разрушается сам, вызывая аварию.
В качестве защитного аппарата можно рассмотреть возможность использования предохранителей зарубежных фирм, например марки Merlin Gerin. Номинальный ток предохранителя специалисты компании рекомендуют выбирать из условия Iпр. 0,1с  12 Iном.тр.Пользуясь времятоковой зависимостью, приведенной в [5], определяем, что этому условию удовлетворяет предохранитель Fusarc c номинальным током 20 А, минимальный ток отключения которого равен 55 А. Казалось бы, этот предохранитель надежно защищает электрооборудование, т. к. минимально отключаемый им ток меньше минимального тока КЗ: 62 А  55 А. Однако время отключения данным предохранителем тока КЗ, равного 62 А, составляет 7 с. При таком длительном времени необходимо учитывать эффект спада тока, вызванный увеличением активного сопротивления кабеля вследствие его нагрева [6]. В результате спада тока его значение приближается к минимальному току отключения предохранителя –55 А, что делает защиту ненадежной.
Улучшить надежность защиты можно путем применения силового трансформатора 6/0,4 кВ со схемой соединения обмоток Y/Zн. В этом случае минимальный ток короткого замыкания через предохранители увеличивается до 80 А, а время его отключения предохранителем сокращается до 0,6 с и защита становится достаточно надежной.
Если же в рассмотренном примере будет применен трансформатор со схемой соединения обмоток Y/Yн, то минимальный ток КЗ через предохранители составит лишь 22 А. Очевидно, что защитить электрооборудование предохранителями 6 кВ при таком токе невозможно. Недостатки трансформаторов со схемой соединения обмоток Y/Yн проявляются и в нормальных режимах работы при неравномерной загрузке фаз. Потери напряжения в более загруженной фазе могут резко возрасти по сравнению с менее за-груженными фазами, особенно при большой загрузке трансформатора и низком cos f нагрузки.
Однако означает ли всё вышесказанное, что трансформаторы со схемой соединения обмоток Y/Yн не должны изготавливаться вообще? Представляется, что это не так. Не всегда большая величина сопротивления нулевой последовательности трансформатора является недостатком. Например, при применении трансформаторов более 1000 кВА может возникнуть проблема устойчивости однофазной коммутационной аппаратуры 0,4 кВ к току ОКЗ. В этом случае большая величина сопротивления нулевой последовательности трансформатора со схемой Y/Yн поможет решить эту проблему.
Что же касается защиты таких трансформаторов, то она решается с помощью релейной защиты и выключателя 6(10) кВ, а с низкой стороны – с помощью вводного автомата.

ВЫВОДЫ

Для трансформаторов малой мощности (от 25 до 250 кВА), защищаемых предохранителями со стороны ВН, безусловное преимущество имеет схема соединения обмоток Y/Zн. Несколько меньший эффект дает схема Д/Yн. Схему Y/Yн для таких трансформаторов применять не следует.
Схема соединения обмоток трансформаторов Y/Yн может применяться в сравнительно редких случаях для более мощных трансформаторов при необходимости ограничения тока однофазного КЗ с целью повышения устойчивости коммутационной аппаратуры.
Предприятиям-изготовителям силовых трансформаторов следует в обязательном порядке производить замеры их сопротивлений нулевой последовательности.

ЛИТЕРАТУРА

1. ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия.
2. Ульянов С.А. Короткие замыкания в электрических системах. – М.: Госэнергоиздат, 1952. – 280 с.
3. ГОСТ 3484.1-88 (СТ СЭВ 1070-78). Трансформаторы силовые. Методы электромагнитных испытаний.
4. Справочник по проектированию электроснабжения, линий электропередачи и сетей / Под ред. Большама Я.М., Круповича В.И., Самовера М.Л. и др. – М.: Энергия, 1975. – 696 с.
5. Каталог на предохранители Fusarc Merlin Gerin (стандарт DIN).
6. ГОСТ 28249-93. Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ.

По данным: http://www.news.elteh.ru/arh/2006/41/09.php

Разница между Star и Delta Connection

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

В этой статье рассматриваются основные различия между соединением по схеме «звезда» и «треугольник» на основе нескольких важных факторов, таких как их конфигурация, напряжение, ток, мощность, скорость двигателя, нейтральная точка, количество витков, уровень изоляции и области применения.

При соединении треугольником стороны фаз соединяются циклически, образуя замкнутый контур, как показано на рис. 1. Что касается линейного и фазного токов, то они связаны друг с другом следующим образом: 9{1}/{}_{\sqrt{3}}$  умножается только на ток линии. В то время как при соединении треугольником линейное и фазное напряжение совпадают:

\[{{V}_{line}}={{V}_{ph}}\]

Рис.1: Соединение треугольником

В звездных соединениях, в принципе, мы соединяем одни и те же стороны фаз с общей (общей) точкой, известной как нейтральная точка, и обеспечиваем питанием ее свободные концы, которые после этого остаются, как показано на рисунке 2. Что касается линейного и фазного напряжения, они связаны друг с другом как:

9{1}/{}_{\sqrt{3}}$  умножается только на напряжение в сети. Принимая во внимание, что при соединении звездой линейные и фазные токи остаются теми же  как:

\[{{I}_{line}}={{I}_{ph}}\]

Рис. 2 : Star-Connection

Характеристики	Звездное соединение	Delta Connection
Нейтральная.	Нет нейтральной точки при соединении треугольником.
Конфигурация	В звездной системе могут быть две разные конфигурации: 3-фазная 3-проводная система и 3-фазная 4-проводная система.	В системе треугольника возможна только 3-фазная 3-проводная конфигурация.
Напряжение сети	${{V}_{L}}=\sqrt{3}{{V}_{ph}}$	${{V}_{L}}={ {V}_{ph}}$
Линейный ток 9{1}/{}_{\sqrt{3}}$ раз больше сетевого напряжения, поэтому требуется меньшее количество витков.	При соединении треугольником, поскольку фазное напряжение равно линейному, требуется большее количество витков.
Уровень изоляции	Требуется низкая изоляция, так как фазное напряжение меньше.	Требуется толстая изоляция, так как фазное и линейное напряжения одинаковы.
Применение	Конфигурация звезда в основном используется в передаче энергии.	Конфигурация треугольника обычно используется для распределения электроэнергии и различных промышленных установок.

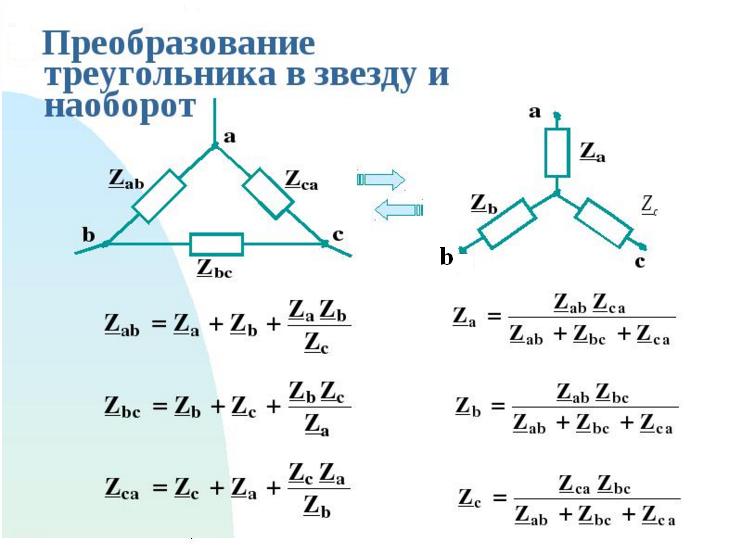

• Вы также можете прочитать: Преобразование звезды в дельту и трансформацию звезды в дельту

Вы нашли apk для Android? Вы можете найти новые бесплатные игры и приложения для Android.

Разница между соединением «звезда» и «треугольник»

Здравствуйте, читатели, добро пожаловать в новый пост. здесь мы рассмотрим разницу между соединением «звезда» и «треугольник» . В электроэнергетической системе существует два основных типа соединений, используемых для передачи энергии. Первый — звезда, а второй — треугольник, у каждого есть свои преимущества.

В этом посте мы обсудим основные различия между этими двумя соединениями. Итак, давайте начнем Разница между соединением «звезда» и «треугольник».

Разница между соединением звездой и треугольником

Что такое соединение звездой

• В начальной конфигурации все обмотки имеют общую точку на нейтральном конце.
  Его структура похожа на звезду и имеет нейтральный провод.
• Помогает защитить от перенапряжения. В данной конфигурации фазные вольты в 3 раза меньше заданных вольт

• В случае вторичных обмоток можно предусмотреть два вольта, лежащие между концами соединений и фазные напряжения между однофазным проводом и нейтралью
• Это соединение использует меньше коперов, что делает его менее дорогим.
• Конфигурация первичной и вторичной обмоток в звезду на кривых такая же, как и на линейный ток.
• Это соединение состоит из четырех трехфазных проводов и одного нейтрального
• Его также называют звездой.
• Два основных типа соединения звездой четырехпроводной трехфазной системы и трехпроводной трехфазной системы
• Три его провода — фазы, а один — нейтральный, общий для трех фаз
• В этой конфигурации одна точка из 3 проводов присоединена к взаимному соединению, образуя Y-образную структуру
• Общее соединение в этой структуре, известное как звезда или нейтраль
• Значения фазного и линейного напряжения не совпадают. Линейное напряжение между двумя фазами и фазное напряжение между фазой и нейтралью.
• Линейное напряжение равно VL = √3 VP VL равно линейному напряжению и фазному напряжению VP
• В конфигурации «звезда» можно использовать только 2 напряжения, например, VL и VP. Например, 230/400 означает, что VL — это четыреста вольт, а 230 — это VP.
• Уравнение для расчета мощности при соединении звездой: P = 3 x VP x IP x Cos(Φ) или P = √3 x VL x IL x Cos(Φ)
• Поскольку значения линейных и фазных вольт неодинаковы, в связи с этим требуется меньше изоляции для каждой фазы
• Эта система используется для системы передачи и распределения электроэнергии
• Из-за использования меньшей изоляции может использоваться для распределения электроэнергии на большие расстояния
• Общие приложения, где требуется меньший ток при запуске

Что такое Delta Connection

• Delta — трехпроводная система подключения
• Имеет трехпроводную фазовую систему
• Все провода в этой системе сконфигурированы в дельта-системе
• Каждый провод в своей системе соединяется с соседним проводом, образуя треугольную структуру, а общая точка этих 3 проводов образует три фазы

• Эта система не имеет нейтральной точки
• ВЛ= ВП
• Имеет единственное значение для votls
• Линейный ток не совпадает с фазным током  IL = √3 IP
• Уравнение для измерения мощности для этой системы: P = 3 x VP x IP x Cos(Φ) или P = √3 x VL x IL x Cos(Φ)
• Требуется дополнительная изоляция фаз из-за одинакового значения фазного и линейного напряжения
• Itg используется в распределительных сетях и на малых расстояниях
• Используется для устройств, где требуется высокий крутящий момент

Вот и все о разнице между соединением «звезда» и «треугольник».
