Какие бывают типы соединителей Ethernet. Чем отличаются разъемы RJ45 и M12. Как правильно выбрать соединитель для сети Ethernet. Особенности применения разных типов соединителей в промышленных сетях.
Основные типы соединителей Ethernet
Для построения сетей Ethernet используются различные типы соединителей. Наиболее распространенными являются:
- Разъемы RJ45 — стандартные 8-контактные модульные разъемы для витой пары
- Разъемы M12 — круглые разъемы повышенной надежности с защитой IP67
- Промышленные разъемы RJ45 — усиленные варианты RJ45 для тяжелых условий эксплуатации
- Оптические разъемы — для подключения оптоволоконных кабелей
Выбор типа соединителя зависит от условий применения и требований к надежности сети. Рассмотрим особенности основных типов подробнее.
Разъемы RJ45 — стандарт для офисных сетей
RJ45 является самым распространенным разъемом для сетей Ethernet. Его основные характеристики:
- 8-контактный модульный разъем для витой пары
- Поддержка скоростей до 10 Гбит/с (Cat6A)
- Простота монтажа и низкая стоимость
- Отсутствие защиты от внешних воздействий
RJ45 отлично подходит для офисных и домашних сетей, но имеет ограничения для промышленного применения. Для повышения надежности используются экранированные разъемы RJ45.
Разъемы M12 для промышленных сетей
M12 — это круглые разъемы, специально разработанные для промышленных сетей Ethernet. Их ключевые особенности:
- Надежная фиксация и защита от вибрации
- Степень защиты IP67 от пыли и влаги
- Прочный металлический корпус
- Быстрое соединение за 1/8 оборота
- Поддержка PoE и скоростей до 10 Гбит/с
Разъемы M12 обеспечивают высокую надежность соединения в сложных условиях эксплуатации — на производстве, транспорте, вне помещений. Это оптимальный выбор для промышленных сетей Ethernet.
Как правильно выбрать соединитель Ethernet?
При выборе типа соединителя для сети Ethernet следует учитывать несколько ключевых факторов:- Условия эксплуатации — температура, влажность, вибрации, загрязнения
- Требуемая скорость передачи данных
- Необходимость поддержки PoE
- Стоимость и простота монтажа
- Совместимость с используемым оборудованием
Для офисных сетей оптимальны стандартные разъемы RJ45. В промышленных условиях лучше использовать защищенные разъемы M12 или промышленные варианты RJ45 с усиленным корпусом.
Особенности применения разъемов RJ45 в промышленных сетях
Несмотря на ограничения, разъемы RJ45 часто применяются в промышленных сетях Ethernet. Для повышения надежности используются следующие решения:
- Экранированные разъемы с металлическим корпусом
- Усиленная фиксация кабеля внутри разъема
- Защитные колпачки от пыли и влаги
- Применение разъемов промышленного исполнения
- Монтаж внутри защитных шкафов
При правильном применении разъемы RJ45 могут обеспечить приемлемую надежность в легких промышленных условиях. Но для тяжелых условий рекомендуется использовать специализированные промышленные разъемы.
Преимущества разъемов M12 для промышленных сетей Ethernet
Разъемы M12 имеют ряд важных преимуществ при использовании в промышленных сетях Ethernet:
- Высокая степень защиты IP67 от пыли и влаги
- Надежная фиксация и виброустойчивость
- Быстрое соединение в одно касание
- Компактные размеры
- Поддержка PoE до 100 Вт
- Скорость передачи данных до 10 Гбит/с
Это делает M12 оптимальным выбором для построения надежных промышленных сетей в сложных условиях эксплуатации. Разъемы M12 широко применяются в системах промышленной автоматизации, на транспорте, в уличных системах видеонаблюдения.
Выбор кабеля для промышленного Ethernet
Помимо разъемов, важную роль играет правильный выбор кабеля для промышленной сети Ethernet. Основные рекомендации:
- Использование экранированного кабеля (STP, FTP) для защиты от помех
- Применение кабеля с усиленной изоляцией и оболочкой
- Выбор кабеля с расширенным температурным диапазоном
- Использование кабеля с повышенной гибкостью для подвижных соединений
- Применение огнестойких и малодымных кабелей (LSZH) при необходимости
Правильно подобранный кабель в сочетании с качественными разъемами обеспечит надежную работу промышленной сети Ethernet в сложных условиях эксплуатации.
Заключение
Выбор соединителей для сетей Ethernet — важная задача, от решения которой зависит надежность работы всей системы. Для офисных сетей оптимальны стандартные разъемы RJ45, а в промышленных условиях рекомендуется использовать защищенные разъемы M12 или промышленные варианты RJ45. При выборе необходимо учитывать условия эксплуатации, требуемую скорость и совместимость с оборудованием. Правильный подбор соединителей и кабелей позволит создать надежную и производительную сеть Ethernet.
Соединители для витой пары rj 45 в категории «Телекоммуникации и связь»

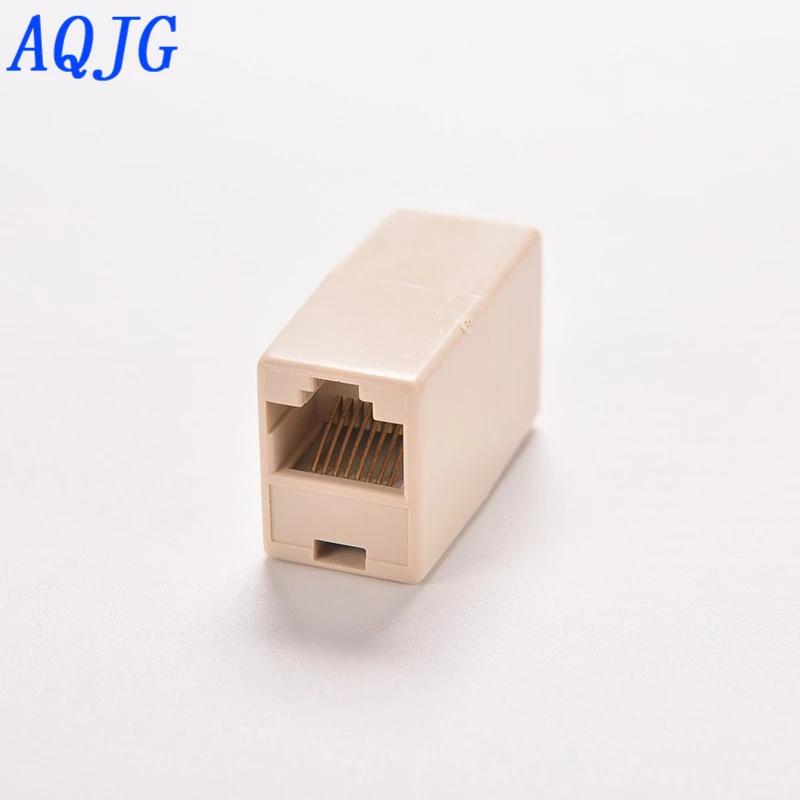

RJ45 соединитель джойнер для витой пары
На складе в г. Днепр
Доставка по Украине
по 119 грн
от 4 продавцов
129 грн
119 грн
Купить
Интернет-магазин Dayli Shop

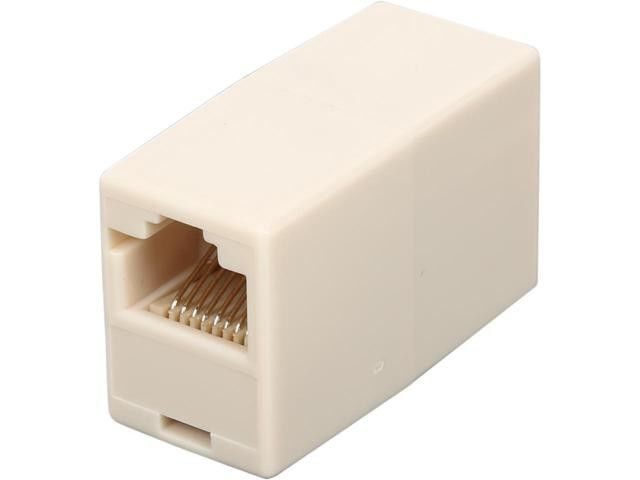

Кабельный соединитель RJ45 патч-кордов мама / мама витая пара для соединения интернет патч кодов
На складе
Доставка по Украине
43.8 — 53.6 грн
от 2 продавцов
73 грн
43.80 грн
Купить
PlaceTrend
Кабельный соединитель Lesko RJ45 патч-кордов мама/мама витая пара для соединения интернет патч кодов
На складе в г. Киев
Доставка по Украине
19 — 160 грн
от 10 продавцов
75 грн
50 грн
Купить
Mobiloz — интернет-магазин Мобилоз

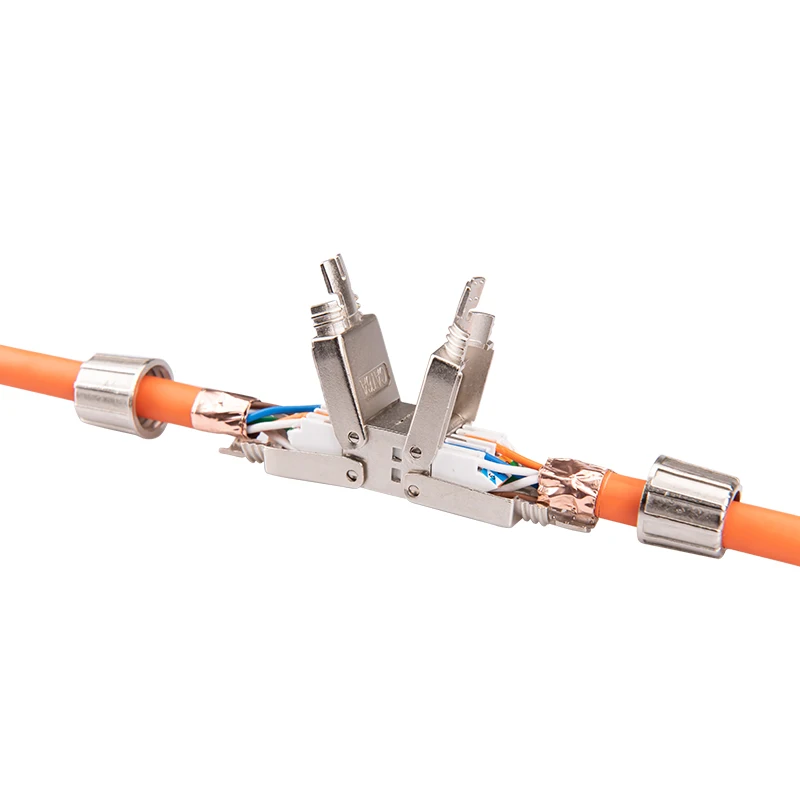

RJ45 соединитель джойнер витая пара сгонка UTP Cat5e Cat6 ms
Доставка по Украине
81.
85 грн
63.03 грн
Купить
Интернет Магазин MaxShop
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 1 метр Black (6429) ms
Доставка из г. Львов
125.80 грн
96.86 грн
Купить
Интернет Магазин MaxShop
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 3 метра Black (6431) ms
Доставка из г. Львов
163.69 грн
126.04 грн
Купить
Интернет Магазин MaxShop
Удлинитель VGA по RJ45 витой паре пассивный, папа-папа, UTP, до 30м ms
Доставка по Украине
187.96 грн
144.73 грн
Купить
Интернет Магазин MaxShop
Удлинитель VGA по RJ45 витой паре пассивный, папа-мама, UTP, до 30м ms
Доставка по Украине
187.96 грн
144.73 грн
Купить
Интернет Магазин MaxShop
RJ45 соединитель джойнер витая пара сгонка UTP Cat5e Cat6 sp
Доставка по Украине
81.85 грн
63.03 грн
Купить
Shopeshop
RJ45 соединитель джойнер витая пара сгонка UTP Cat5e Cat6 lb
Доставка по Украине
112 грн
86.
24 грн
Купить
Соединитель кабеля витая пара RJ45 джойнер
Доставка из г. Полтава
11.99 грн
Купить
Интернет магазин «E-To4Ka»
Кабельный соединитель RJ45 патч-кордов мама/мама витая пара для соединения интернет патч-кордов (893-1958)
Доставка по Украине
10 грн
Купить
Интернет магазин Rombi
RJ45 соединитель джойнер витая пара сгонка UTP Cat5e Cat6 wb
Доставка по Украине
112 грн
86.24 грн
Купить
Кабельный соединитель Lesko RJ45 патч-кордов мама/мама витая пара для соединения интернет патч кодов (K-9S)
На складе в г. Киев
Доставка по Украине
212 грн
157 грн
Купить
KUPICOM.TOP
Кабельный соединитель Lesko RJ45 патч-кордов мама/мама витая пара для соединения интернет патч кодов Dream
На складе в г. Киев
Доставка по Украине
203 грн
161 грн
Купить
DREAM ON SHOP
Смотрите также
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 1 метр Black (6429) sp
Доставка из г.
Львов
127.31 грн
98.03 грн
Купить
Shopeshop
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 3 метра Black (6431) sp
Доставка из г. Львов
165.21 грн
127.21 грн
Купить
Shopeshop
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 1 метр Black (6429) lb
Доставка из г. Львов
156 грн
120.12 грн
Купить
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 3 метра Black (6431) lb
Доставка из г. Львов
194 грн
149.38 грн
Купить
Кабельный соединитель Lesko RJ 45 мама мама джойнер витая пара для соединения интернет патч кодов
Доставка из г. Киев
по 50 грн
от 2 продавцов
75 грн
50 грн
Купить
Сяйво г.Запорожье
Кабельный соединитель Lesko RJ45 патч-кордов мама/мама витая пара для соединения интернет патч кодов Gold
На складе в г. Киев
Доставка по Украине
201 грн
162 грн
Купить
GOLD TIME
Удлинитель VGA по RJ45 витой паре пассивный, папа-папа, UTP, до 30м sp
Доставка по Украине
187.
96 грн
144.73 грн
Купить
Shopeshop
Удлинитель VGA по RJ45 витой паре пассивный, папа-мама, UTP, до 30м sp
Доставка по Украине
187.96 грн
144.73 грн
Купить
Shopeshop
Удлинитель VGA по RJ45 витой паре пассивный, папа-папа, UTP, до 30м lb
Доставка по Украине
218 грн
167.86 грн
Купить
Удлинитель VGA по RJ45 витой паре пассивный, папа-мама, UTP, до 30м lb
Доставка по Украине
218 грн
167.86 грн
Купить
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 1 метр Black (6429) wb
Доставка из г. Львов
157 грн
120.89 грн
Купить
Патчкорд, витая пара для интернета (LAN кабель) RJ45 CAT5 3 метра Black (6431) wb
Доставка из г. Львов
195 грн
150.15 грн
Купить
Балансировочная подушка (сенсомоторная) массажная Springos PRO FA0089 Pink «Lv»
Доставка из г. Киев
793 грн
499 грн
Купить
Livante
Удлинитель VGA по RJ45 витой паре пассивный, папа-папа, UTP, до 30м wb
Доставка по Украине
218 грн
167.
86 грн
Купить
Соединителей Ethernet следующего поколения RJ point five
RJ point five — это новая система соединителей Ethernet, разработанная TE Connectivity для увеличения плотности соединения при прокладке кабелей по сравнению с традиционными решениями.
Современная система Ethernet-соединителей RJ point five
Система идеально подходит для производителей оригинального оборудования, которые желают получить более низкую стоимость на порт при сохранении одного разъема на канал. Благодаря усовершенствованной конструкции расстояние между портами сократилось до 7 мм. Это означает, что система коннекторов на основе RJ point five занимает половину пространства аналогичной системы, собранной на RJ45 (рис. 1).
Рис. 1. Соединения RJ-45 и RJ point five
В ближайшее время планируется, что расширение системы RJ point five с целью поддержки работы на скоростях до 1 Гбит/с через кабель категории 5e и 10 Гбит/с через кабель 6а, а также интеграция PoE.
Вместе с разъемами RJ point five компания TE Connectivity предлагает готовые патч-корды. Их конструкция была специально переработана для улучшения электрических характеристик путем устранения перекрестий.
Кроме этого, новая система соединений имеет удобную и простую систему фиксации, которая облегчает извлечение кабеля из разъема при плотном расположении кабелей. Также через соединение выведены наружу светодиоды, индицирующие состояние линии Ethernet, что значительно облегчает визуальный контроль работы системы.
Ферритовые модульные гнезда
и модульные гнезда с фильтрацией
В связи с очень быстрым ростом количества электронных устройств проблема электромагнитной совместимости стоит в настоящий момент довольно остро. Механизм формирования электромагнитных помех очень сложен, и бороться с помехами достаточно тяжело.
Компания TE Connectivity предлагает разработчикам широкий спектр разъемов для обеспечения электромагнитной совместимости телефонных и Ethernet-сетей.
Серия гнезд L имеет встроенные индуктивные фильтры EMI в стандартных RJ11- или RJ45-корпусах. В качестве ферритового фильтра используется высокорезистивная никель-цинковая керамика с одним или несколькими проходами через сердечник. Доступны экранированные и неэкранированные разъемы. Заземление экрана происходит через печатную плату или корпус лицевой панели, в которую монтируется гнездо.
Серия L-Ganged представляет собой модули из нескольких гнезд L. Гнезда объединены по 2, 4 или 6 штук.
Серии гнезд LС и LСT (рис. 2) отличаются от L наличием дополнительных фильтрующих керамических конденсаторов. В разъемах LС стоят емкости по 820 пФ, а в LСT — конденсаторы по 82 пФ для улучшения фильтрации в сетях Ethernet.
Рис. 2. Гнездо серии LCT
Серия N имеет более низкий профиль, чем ранее рассмотренные гнезда, что делает ее более удобной для приложений, где требуется повышенная компактность. В качестве фильтра выступают встроенные индуктивности.
Фильтрующие свойства несколько отличаются от гнезд серии L: кривые зависимостей импеданса от частоты носят более пологий характер, а сами значения сопротивления в 1,5…2 раза меньше.
Серии X и Z не содержат фильтрующих ферритов и конденсаторов. Для уменьшения влияния помех доступен только металлический корпус. Серия Z является низкопрофильной.
Модульные проходные соединители

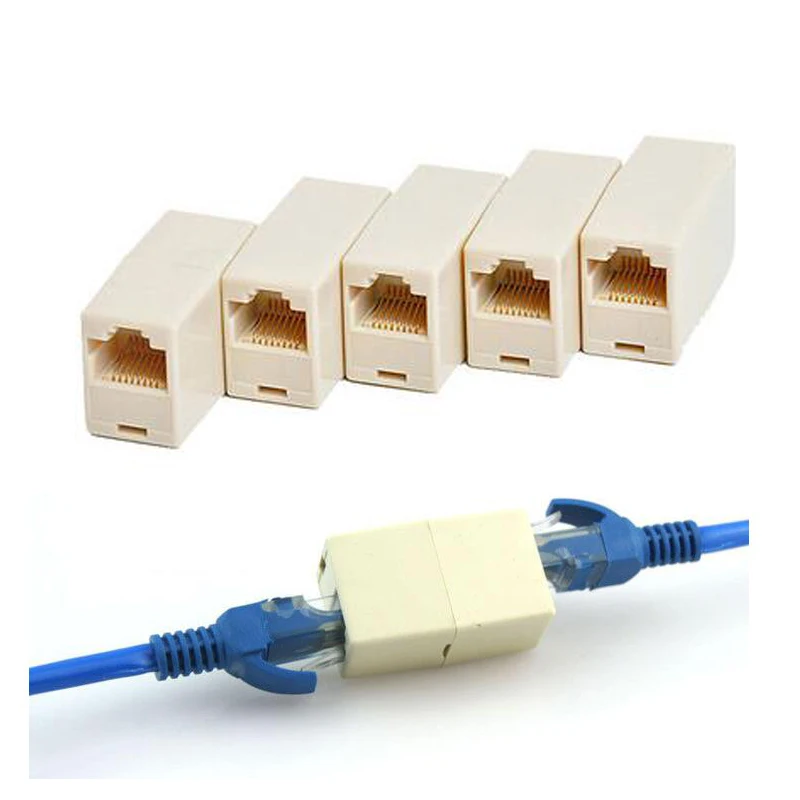

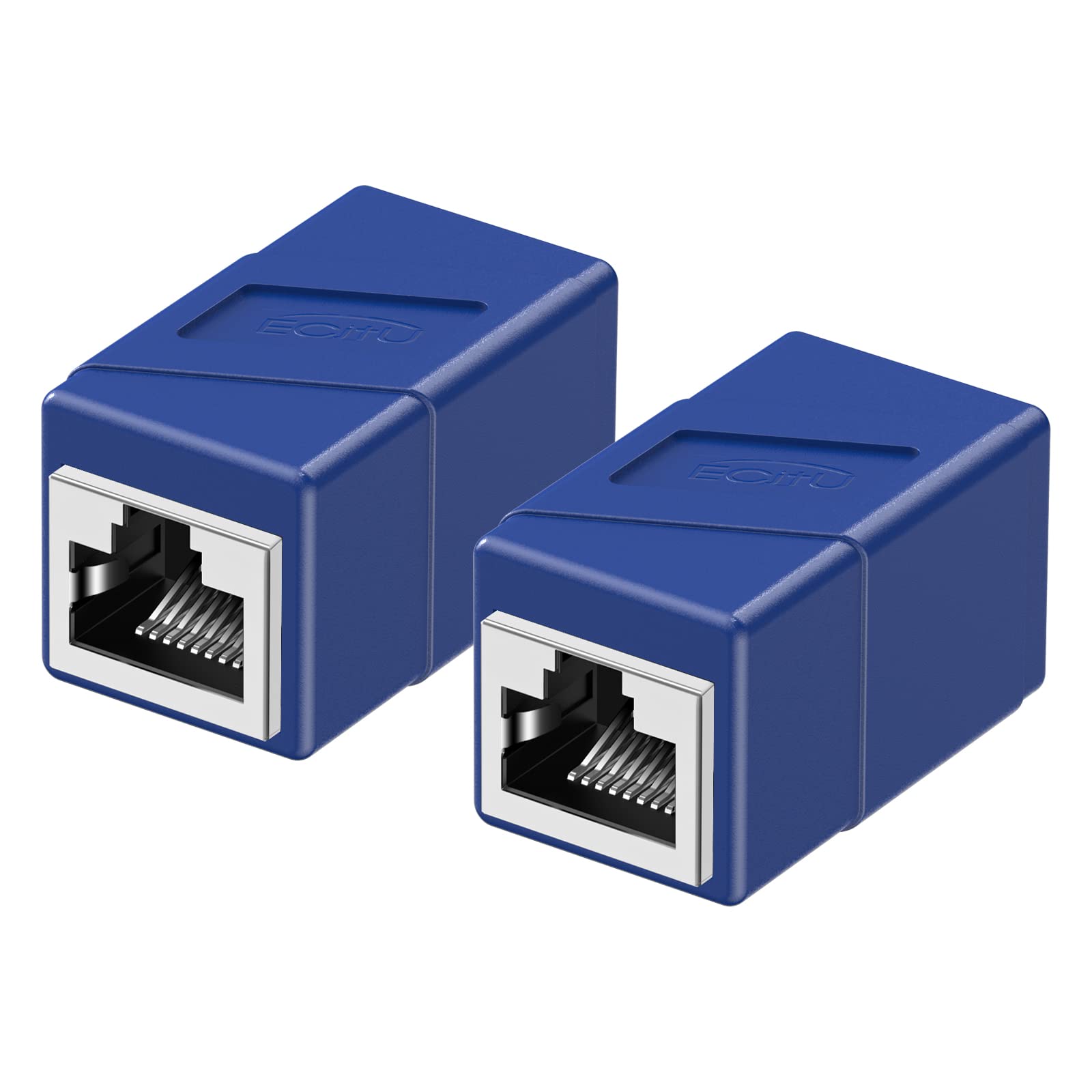

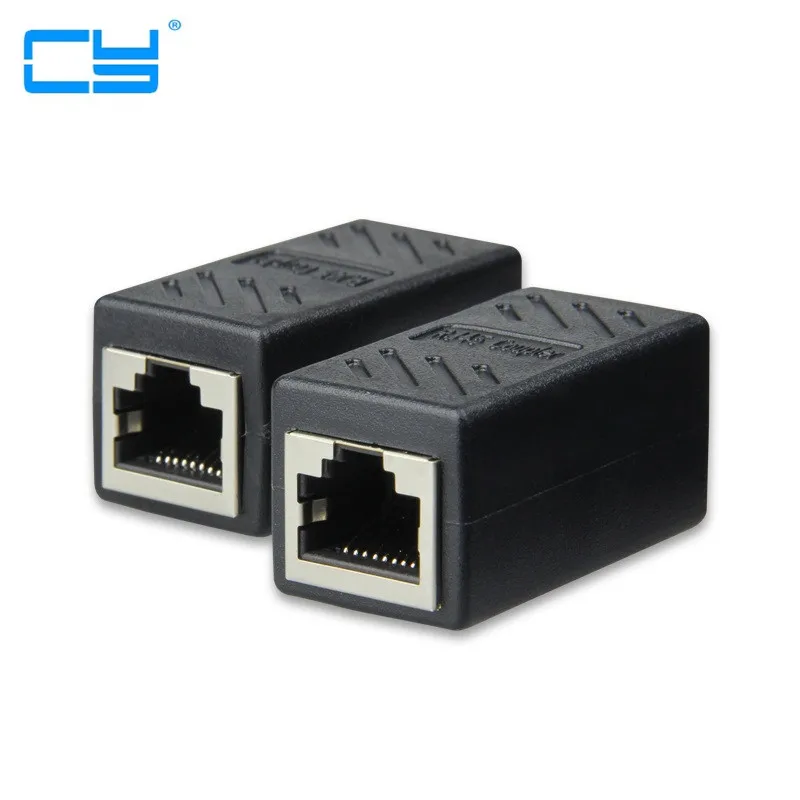

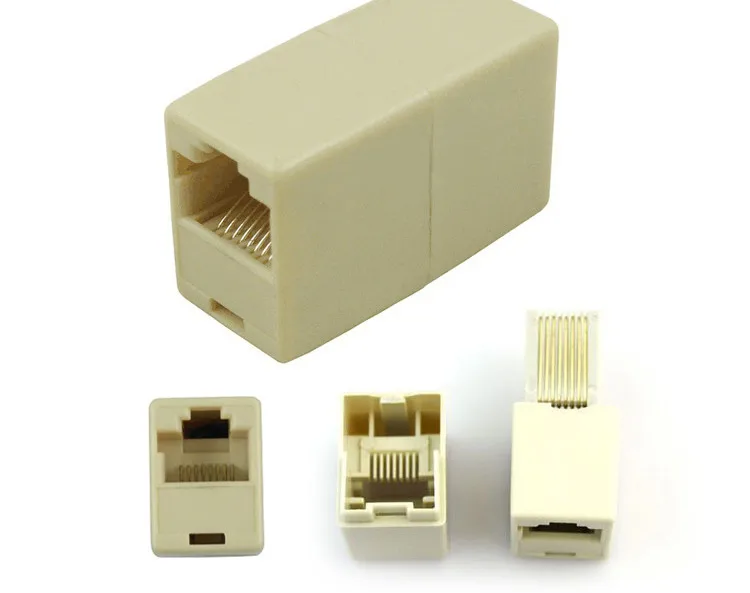

Модульные проходные соединители (Modular Coupler) служат для соединения двух Ethernet- или телефонных проводов установленными вилками и имеют соответственно 8 (рис. 3) или 6 контактов. Соединители имеют крепеж для монтажа в лицевые панели. Поддерживается витая пара категорий 3, 5, 5е и 6. Выходной разъем относительно входного может располагаться как с противоположной стороны, так и быть выведенным под углом в 900, осуществляя, таким образом, поворот кабеля.
Рис. 3. Модульный переходник
Модульные вилки и аксессуары

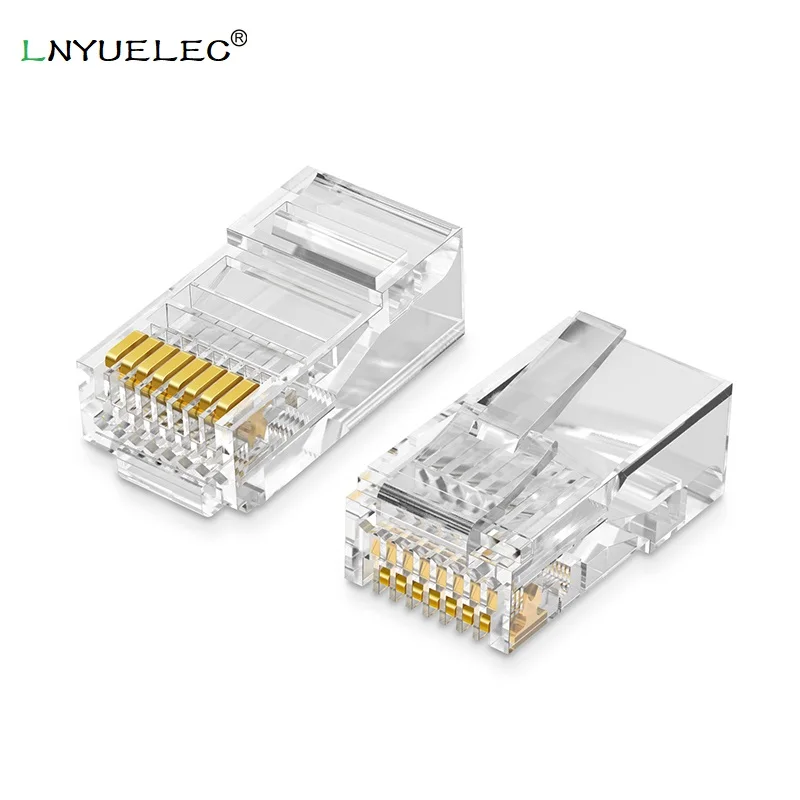

Модульные вилки RJ (Modular Plugs) представляют собой пластиковый разъем с ламельными контактами (рис.
4). Количество контактов – от 4 до 10. Для фиксации вилки в ответной части используется специальная защелка, расположенная на корпусе разъема.
Рис. 4. Модульные вилки RJ и аксессуары
Вилки RJ используются преимущественно для телефонных и компьютерных сетей. Разъемы являются однократно устанавливаемыми (на кабель) и для их монтажа используется специальный инструмент. Рабочая температура: от -40°С до 60°С. Механический ресурс довольно большой – до 750 операций коммутации. Несмотря на то, что коннекторы RJ используются в слаботочных сетях, они выдерживают ток до 1,5 А напряжением 150 В.
При монтаже этих разъемов на кабель рекомендуется использовать колпачок, предназначенный для смягчения нагрузки на кабель в месте выхода его из вилки.
Система соединения MRJ21
Система соединений MRJ21 (рис. 5) предназначена для центров обработки данных и других объектов, где требуется очень высокая надежность, скорость и плотность монтажа. Она поддерживает передачу 6 потоков GigaBit Ethernet или 12 потоков Fast Ethernet по медной витой паре с возможностью подачи питания (POE).
Система MRJ-21 полностью соответствует требованиям стандартов для ЦОД TIA/ EIA 942 и EN 50173-5.
Рис. 5. Система соединений MRJ21
В качестве основы кабельной системы MRJ-21 используются 24-парные соединительные кабели различной длины, изготавливаемые на производстве TE Connectivity. Таким образом, одно соединение через MRJ-21 может заменить до 12 соединений через RJ45.
Подключение кабелей к оборудованию производится через соответствующие распределительные кассеты и коммутационные панели, имеющие с одной стороны разъемы RJ-45, а с другой – MRJ21.
Если есть необходимость произвести подключение кабеля MRJ21 непосредственно к гнездам RJ-45, для этих целей используются разветвительные кабели, у которых с одной стороны находится разъем MRJ21, а с другой – вилки RJ-45.
При необходимости интеграции системы в свой продукт можно использовать гнезда MRJ21, монтируемые на печатную плату.
Гнезда на плату
Ассортимент телефонных и Ethernet гнезд для монтажа на плату (PCB Modular Jacks), выпускаемых TE Connectivity, весьма велик.
Компания предлагает разработчикам на выбор несколько сотен самых разнообразных разъемов (рис. 6).
Рис. 6. Гнезда на плату
Гнезда выпускаются на 4, 6, 8 или 10 контактов. Монтаж относительно платы может осуществляться горизонтально или вертикально. Выводы выполняются в виде штырьков для традиционного монтажа в отверстия, либо в виде плоских контактов – для поверхностного. Интегрированные в модульный разъем светодиоды избавляют от необходимости установки дополнительных внешних индикаторов. Цвет светодиодов и их расположение меняется в зависимости от типа разъема. Для экранирования электромагнитных помех часть гнезд выпускается в металлических оболочках.
Гнезда выпускаются как в одиночном исполнении, так в виде пульт-портовых блоков с количеством разъемов до 8 при однорядном расположении и до 16 при двухрядном расположении.

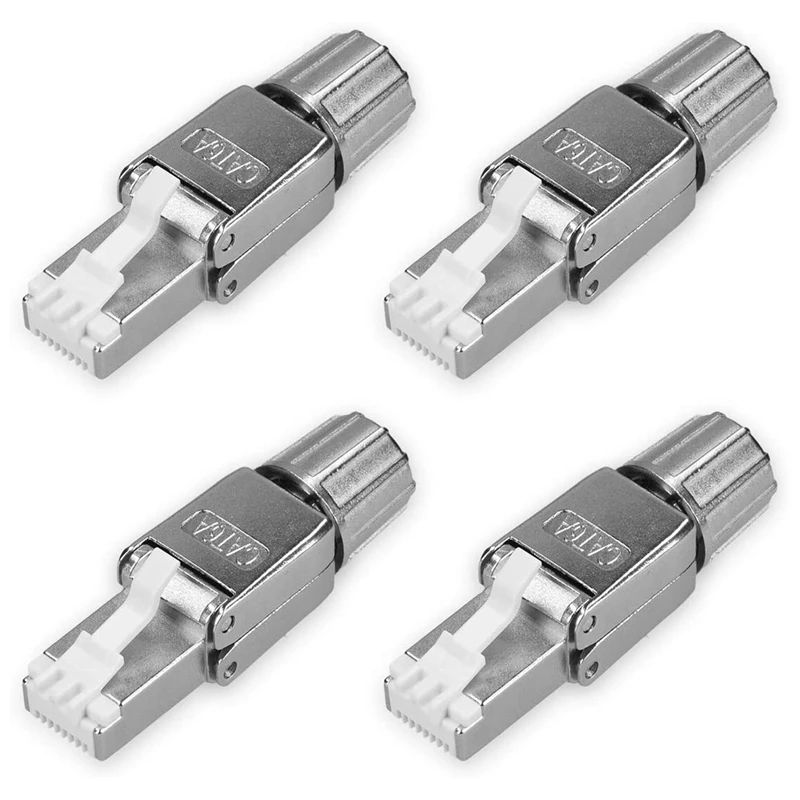

Разъемы RJ45 для монтажа в полевых условиях

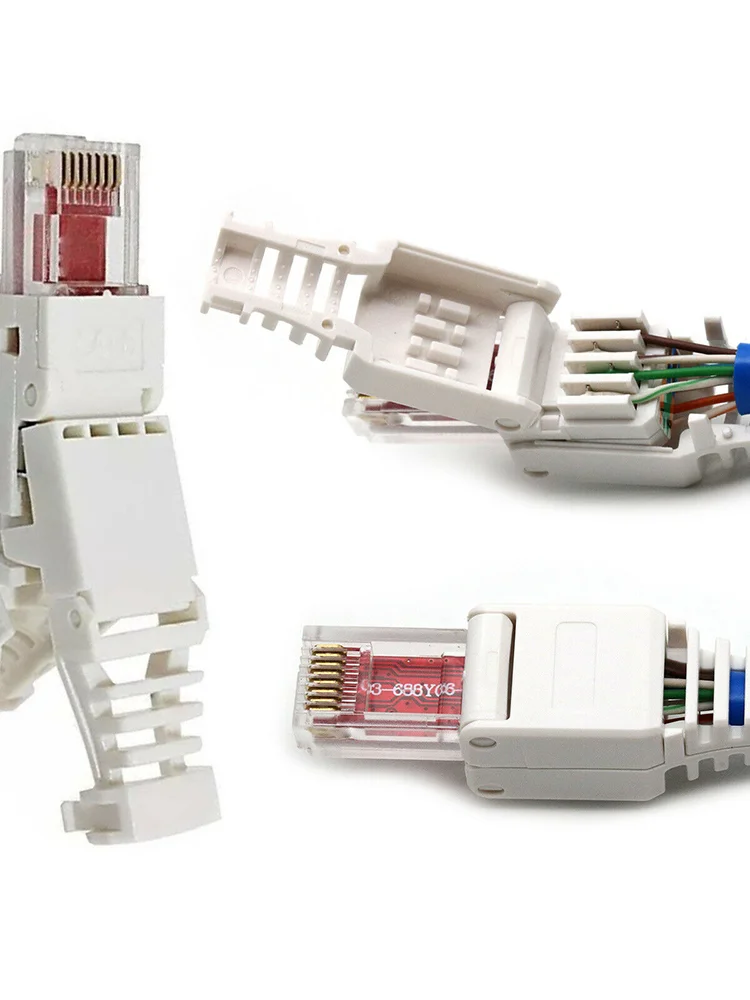

Разъемы RJ45 для монтажа в полевых условиях (RJ-45 FIELD INSTALLABLE PLUGS) представляют собой промышленные Ethernet-коннекторы со степенью защиты оболочкой IP20 для витой пары категории 5е (рис.
7).
Рис. 7. Разъемы RJ45 для монтажа в полевых условиях
Степень защиты IP20 означает, что конструкция соединения защищает его от проникновения внутрь крупных предметов, но не защищает от попадания воды. Поэтому наиболее часто такие коннекторы применяются в производственных помещениях в электротехнических щитах, защищенных от попадания влаги.
Металлический замок и жесткий пластиковый корпус делают эти разъемы идеальными для использования в жестких условиях эксплуатации. 4-проводная версия разъема рассчитана на скорости передачи данных до 10/100 Мбит/с, 8-проводная способна работать на скоростях до 1000 Мбит/с. Конструкция коннектора делает его монтаж в полевых условия максимально простым и быстрым.
Рабочая температура: от -40°С до 70°С. Механический ресурс – до 750 операций коммутации.
Заключение
Компания TE Connectivity предлагает проектировщикам телефонных и Ethernet-сетей богатейший набор соединителей, сопутствующих аксессуаров и инструмента для монтажа.
Используя предоставленные инструменты, возможно создать как самое простое и недорогое решение, так и нетривиальный технический комплекс. Но в любом случае вы получите качественный продукт по оптимальной цене.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
gif» colspan=»5″>
gif»>
gif»>
gif»>
Электрические характеристики концевой заделки оптимизируются за счет натягивания соединителя вниз по оболочке кабеля и плотной посадки в задней части соединителя. Уменьшение расстояния между витками провода и контактами повышает производительность! Уменьшает количество брака, без лишних обжимов. Более надежная, более высокая производительность. Обжим с помощью запатентованного обжимного инструмента EZ-RJ45… обжим и обрезка за один цикл. Произведено в США. Запатентовано.
.. обжим и обрезка за один цикл. (См. номер детали 100 004 или 100 054 EZ-RJPRO HD). Произведено в США. Запатентовано.XS5, XS6 Промышленные кабели Ethernet/функции
Промышленные кабели Ethernet
- Функции
- Расстановка
- Характеристики
- Габаритные размеры
- Каталог
Последнее обновление: 19 мая 2022 г.
В сочетании с нашей обширной линейкой телекоммуникационных продуктов наши кабели Ethernet обеспечивают надежное качество соединения
Промышленные кабели Ethernet, серия
С растущим распространением Интернета вещей автоматизированные производственные площадки также заменяют последовательное соединение Ethernet в качестве основного метода связи, и их ожидания в отношении качества соединения становятся все более требовательными.
Компания Omron предлагает широкий ассортимент кабелей и разъемов Industrial Ethernet, в которых используются наши уникальные технологии соединения (One-touch Smartclick) и устойчивость к воздействию окружающей среды для обеспечения надежного соединения. Эти продукты поддерживают сети как на уровне контроллера, так и на уровне устройств, а также могут использоваться вместе с Ethernet общего назначения.
Вы можете обеспечить качество соединения, согласовывая их с нашими ПЛК и другими продуктами из нашего ассортимента Ethernet-устройств.
ШАГ 1 ｜ Выберите по стандарту / среде использования
Кабели и разъемы Omron поддерживают EtherNet／IP™, EtherCAT® и другие промышленные сети Ethernet, что позволяет выбирать их в соответствии со стандартом и условиями использования.
1. Выберите стандарт кабеля (скорость Ethernet)
Обязательно используйте кабели и разъемы Ethernet, поддерживающие необходимую скорость Ethernet.
Проверьте скорость Ethernet вашего ПЛК, датчиков и любых других компонентов, которые вы планируете использовать, и выберите кабели и разъемы, соответствующие необходимым стандартам.
[Cat6A] Для высокоскоростной связи Cat6A
Кабели с разъемами RJ45
[Cat5e]
Примечания: 1. Мы рекомендуем для 100BASE-TX/10BASE-T использовать кабель STP (экранированная витая пара) категории 5 или выше.
и 1000BASE-T используйте кабель STP категории 5e или выше с двойным экраном (алюминиевая лента и оплетка).
2. Для приложений Power over Ethernet (PoE) используйте кабель категории 5 или выше и обязательно проверьте
номинальные значения как устройства PoE, так и кабелей и разъемов Ethernet.
2. Выберите среду использования кабеля
Используйте разъемы RJ45 для проводки внутри панели и разъемы M12 (круглые водостойкие разъемы) с защитой IP67 для проводки вне панели управления, где требуется устойчивость к окружающей среде.
Примечание. Данные на этом изображении являются результатами тестирования OMRON. Они могут различаться в зависимости от вашей среды и приложения.
условия.
Относитесь к ним как к эталону.
ШАГ 2 ｜ Правильно используйте продукты в соответствии с характеристикой
Обширный модельный ряд высококачественной продукции позволяет использовать разные модели в зависимости от назначения.
Характеристики продукта
Разъемы RJ45
Кабели со стандартными разъемами RJ45 XS6W-6PUR
・ Компактные разъемы RJ45 уменьшают пространство для прокладки кабелей внутри панели
・ Повышенная гибкость проводки
・ Двойное экранирование для использования в неблагоприятных и шумных условиях
Кабели со стандартными разъемами RJ45 XS6W-6LSZH
・ Компактные разъемы RJ45 уменьшают пространство для прокладки кабелей внутри панели
・ Огнестойкие малодымные безгалогенные кабели (LSZH) выделяют очень мало токсичных газов, даже если они должны гореть.
・ Цвета кабеля включают синий, желтый или зеленый.
Примечание. Эта модель, несмотря на то, что она оснащена одинарным экраном, обеспечивает характеристики связи/шума, соответствующие стандартам.
Кабели с прочными разъемами RJ45 XS5W-T421-[]MD-[][]
・ Разъемы RJ45 с прочной защелкой
・ Двойное экранирование для использования в неблагоприятных и шумных условиях
Разъемы M12
Кабели со стандартными разъемами M12 XS5[]-T42[]-[]M[]-[][]
・ Защищенные от окружающей среды разъемы M12 (круглые водостойкие разъемы) с защитой IP67, которые можно соединить одним касанием (приблизительно 1/8 оборота)
・ Двойное экранирование для использования в неблагоприятных и шумных условиях
・ Широкий ассортимент продукции, включая кабели с прямоугольными разъемами и кабели для монтажа на панели.
Кабели с усиленным экраном Разъемы M12 XS5[]-T42[]-[]M[]-SS
・Обеспечивает устойчивость к воздействию окружающей среды и сопряжение в одно касание, а также усиленное экранирование для повышенной помехоустойчивости.
