Основные виды соединителей проводов и их особенности

При монтаже и ремонте электропроводки часто возникает необходимость надежно соединить провода между собой. Для этого используются различные виды соединителей, каждый из которых имеет свои преимущества и ограничения. Рассмотрим наиболее распространенные типы:

Колпачковые изолирующие соединители (СИЗ)

Колпачковые изолирующие соединители, или СИЗы, представляют собой пластиковые колпачки с металлической пружиной внутри. Они обеспечивают одновременно механическое соединение и электрическую изоляцию проводов.

• Подходят только для одножильных проводов
• Простота монтажа — достаточно скрутить провода и накрутить СИЗ
• Надежная изоляция места соединения
• Небольшие габариты
• Возможность демонтажа без повреждения проводов

Винтовые клеммники

Винтовые клеммники позволяют соединять провода с помощью винтового зажима. Провода фиксируются в латунных гильзах с помощью винтов.

• Подходят для медных одножильных и многожильных проводов
• Обеспечивают надежный контакт
• Возможность многократного использования
• Не рекомендуются для алюминиевых проводов
• Требуют правильного подбора сечения отверстий под провода

Самозажимные клеммники (WAGO)

Самозажимные клеммники типа WAGO позволяют быстро соединять провода без использования инструментов. Надежная фиксация обеспечивается за счет прижимной пластины.

• Подходят для медных и алюминиевых одножильных проводов
• Простой и быстрый монтаж без инструментов
• Возможность соединения разных типов проводов
• Компактные размеры
• Как правило, являются одноразовыми

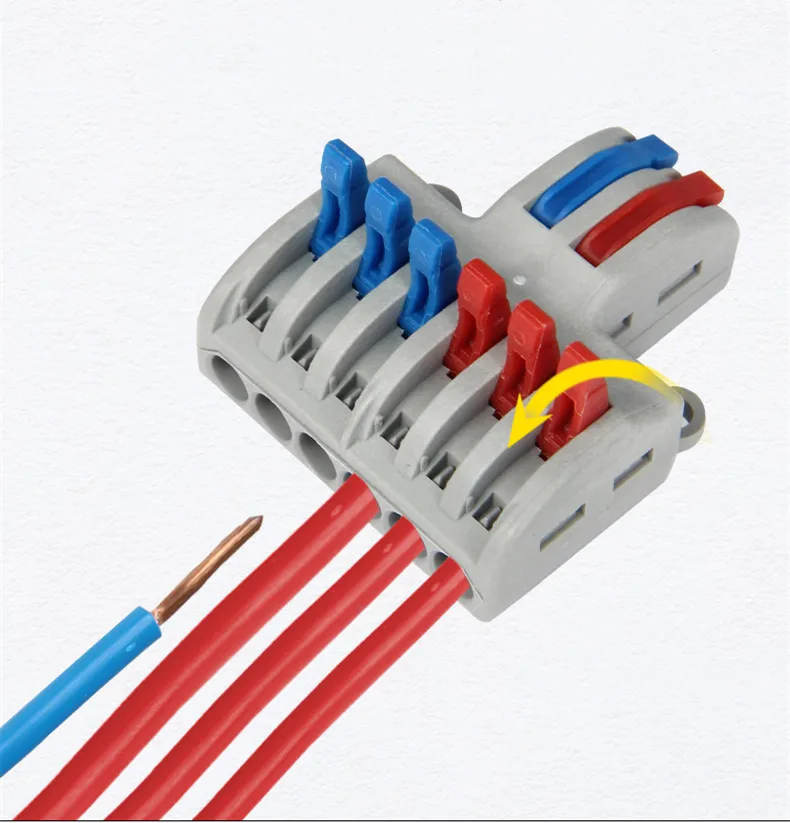

Зажимные разветвители с рычажком

Зажимные разветвители с рычажком позволяют соединять несколько проводов с возможностью многократного использования. Фиксация осуществляется с помощью подвижного рычага.

• Подходят для любых типов проводов
• Возможность многократного использования
• Простота монтажа и демонтажа
• Надежная фиксация проводов
• Компактные размеры

Правила выбора соединителей проводов

При выборе соединителей для проводов необходимо учитывать ряд важных факторов:

Тип и материал проводов

Тип и материал соединяемых проводов играют ключевую роль при выборе соединителя. Необходимо учитывать следующие моменты:

• Для алюминиевых проводов не подходят винтовые клеммники
• Колпачковые СИЗы можно использовать только с одножильными проводами
• При соединении медных и алюминиевых проводов требуются специальные соединители
• Для многожильных проводов лучше использовать клеммники с прижимной пластиной

Сечение проводов

Сечение соединяемых проводов должно соответствовать характеристикам соединителя. Важно помнить:

• Использование соединителя, не рассчитанного на данное сечение, может привести к ненадежному контакту
• Для проводов большого сечения требуются специальные силовые соединители
• При соединении проводов разного сечения нужно выбирать соединитель по большему сечению

Ток нагрузки

Соединитель должен быть рассчитан на максимальный ток, который может протекать через соединяемые провода. При выборе учитывайте:

• Номинальный ток соединителя должен быть не меньше расчетного тока цепи
• Для силовых цепей с большими токами требуются специальные соединители
• При частых включениях/выключениях нужен запас по току

Особенности соединения медных и алюминиевых проводов

Соединение медных и алюминиевых проводов требует особого подхода из-за различий в их физических свойствах:

• Алюминий окисляется на воздухе, образуя непроводящую пленку
• Коэффициент теплового расширения у алюминия выше, чем у меди
• Алюминий более мягкий и пластичный материал

Для надежного соединения медных и алюминиевых проводов рекомендуется:

• Использовать специальные биметаллические соединители
• Применять соединители с антиокислительной смазкой
• Выбирать соединители с компенсацией теплового расширения
• Регулярно проверять состояние соединений

Инструменты для работы с соединителями проводов

Для качественного монтажа соединителей проводов может потребоваться специальный инструмент:

• Клещи для обжима гильз и наконечников
• Инструмент для снятия изоляции с проводов
• Динамометрическая отвертка для винтовых соединений
• Мультиметр для проверки качества соединения

Использование правильно подобранного инструмента позволяет обеспечить надежный контакт и долговечность соединения.

Правила безопасности при работе с электропроводкой

При выполнении работ по соединению проводов необходимо соблюдать следующие правила безопасности:

• Перед началом работ обязательно отключите электропитание
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения на проводах перед их соединением
• Не выполняйте работы в условиях повышенной влажности
• При сомнениях обратитесь к квалифицированному электрику

Распространенные ошибки при соединении проводов

При монтаже электропроводки часто допускаются следующие ошибки:

• Использование несоответствующих типов соединителей
• Недостаточная затяжка винтовых соединений
• Соединение проводов разного сечения без учета их особенностей
• Применение обычной изоленты вместо специальных изолирующих материалов
• Игнорирование правил соединения медных и алюминиевых проводов

Избегание этих ошибок позволит обеспечить надежность и безопасность электропроводки.

Современные тенденции в области соединителей проводов

В сфере соединителей проводов наблюдаются следующие тенденции:

• Разработка «умных» соединителей с функцией диагностики
• Создание компактных соединителей для работы в ограниченном пространстве
• Внедрение экологически чистых материалов
• Развитие технологий быстрого монтажа без использования инструментов
• Повышение устойчивости соединителей к внешним воздействиям

Эти инновации направлены на повышение надежности, безопасности и удобства монтажа электропроводки.

Пример соединения проводов в домашней проводке | Публикации

В статье расскажу про реальный случай соединения проводов в квартире. Таких статей у меня уже много, по ходу буду давать на некоторые ссылки. Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом — старый двухэтажный барак, довоенной постройки, проводка — ужас. А именно — алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.

Последствия соединения проводов через клеммы «Ваго»

У русского человека, как водится, пока гром не грянет… А пока работает — и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале — Wago разных моделей, соединители СИЗ. Но сразу сказал, что никакой гарантии не даю — возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года — звонок! Пора! Погорело в прямом смысле слова, фото в начале статье, и здесь:

Последствия соединения проводов в коробке через клеммы Wago.
Вверху — дыра в натяжном потолке

Дело в том, что автоматы на всю квартиру стояли на 25А. Точнее, фактически стоял 1 автомат, поскольку один был на фазу, второй — на ноль. Вот такой щиток стоял на всю квартиру:

Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители. Чем это опасно — если выбивал ноль (а тут шансов 50/50), и вроде как «света» в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость…
Рекомендую мою статью про выбор автоматов в квартирный щиток.

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы — старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников «Ваго» — если их использовать правильно, то и прослужат они долгие годы!
Тем, кто не в курсе, очень рекомендую статью — «Примеры практического подключения проводов через клеммы Wago».

Погорела не только коробка вводных проводов (над счетчиком), но и распред. коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:

Сгоревшее соединение алюминиевых и медных проводов между собой

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни — «Я его слепила, из того, что было…»

Клеммники «Ваго» при этом приняли причудливые формы техно-арта:

Во что могут превратиться клеммы для соединения проводов 1	Во что могут превратиться клеммы для соединения проводов 2

Во что могут превратиться клеммы для соединения проводов 3	Во что могут превратиться клеммы для соединения проводов 4

Повторюсь, эти фото — ничуть не антиреклама. Скорее, это предупреждение, что применять «Ваги» нужно правильно!

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

• Вырезать кусачками старые клеммники,
• Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
• Если нужно, дорастить провода, чтобы их можно было соединить,
• В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
• Установить новую распределительную коробку,
• Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

После счетчика исходно шли два автомата на 25 Ампер, с их выходных клемм я запитал вот такой электрощиток:

Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:

Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить — все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3×2,5:

Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

Для соединения цепей освещения — клеммы «Ваго». Вот, поближе:

Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм «Ваго» (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент — пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод — максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм «Ваго», ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Вот как это разнообразие выглядит на «АлиЭкспресс».

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно — Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры — количество клемм в колодке.

Например:

• TB1512 (15Ампер 12 клемм),
• TB3504 (35А, 4 клеммы),
• TB45, TB60 — клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:

Применение клеммных колодок для соединения вводных проводов

Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях — в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один — размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один — через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

А для больших токов и сечений (более 63А и более 10 мм2 по меди) — совсем другая история и философия.

Видео по соединению проводов

Вот что говорит гуру ремонта Алексей Земсков по поводу подключения проводов. В видео показано много тонкостей. Рекомендую его канал, там много информации, и не только по электрике!

Резюме статьи — соединяйте провода так, чтобы быть уверенным на все 100!

Желаю всем хорошего контакта!

Источник: Александр/СамЭлектрик.ру

Медные и алюминиевые. Видео пособие. Подробная инструкция в фотографиях.

Содержание:

• Особенности соединения медного и алюминиевого проводов
• Соединительные изолирующие зажимы
• Винтовые клеммники и распределительные коробки
• Как соединить провода — Видео
• Самозажимные клеммники и разветвители
• Зажимные разветвители

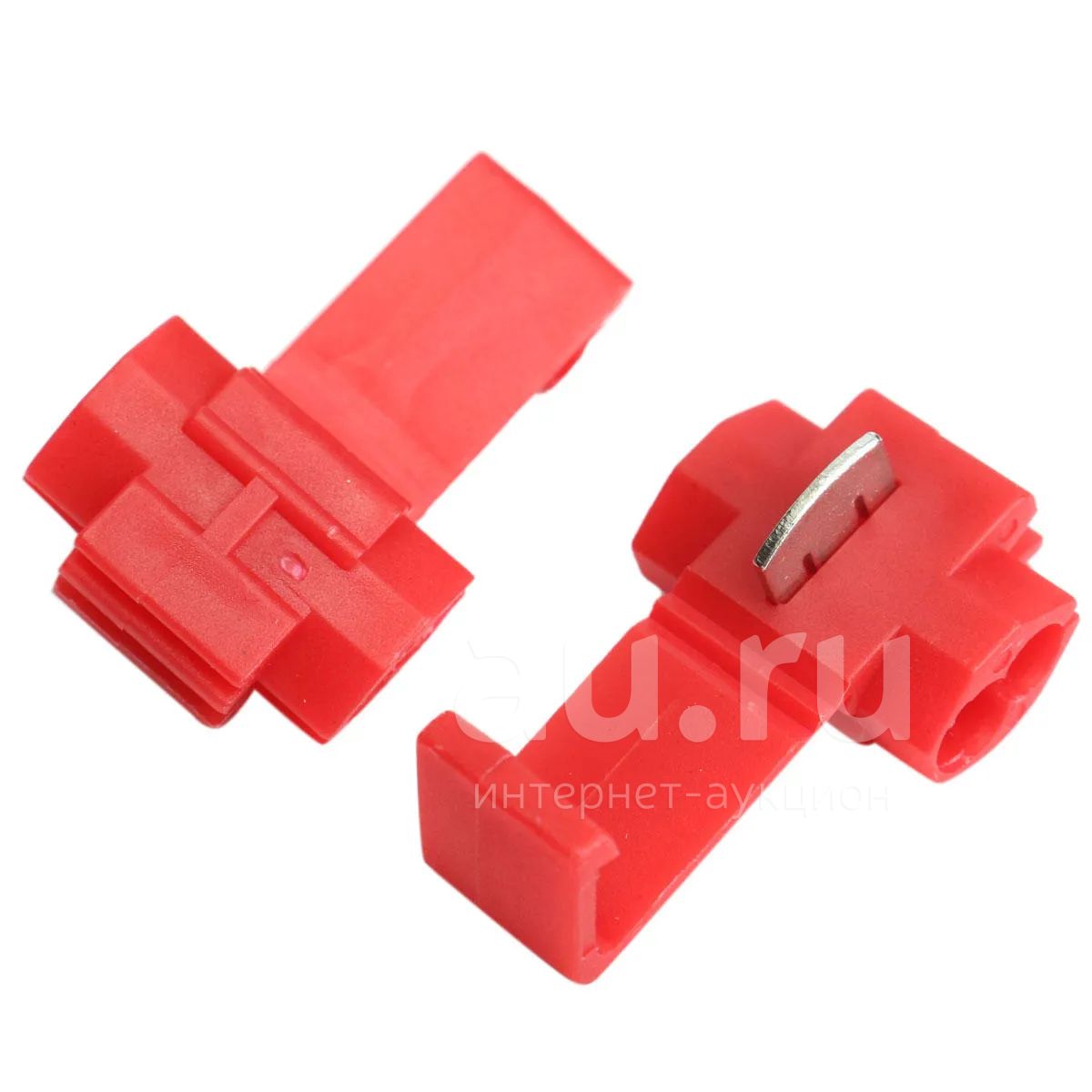

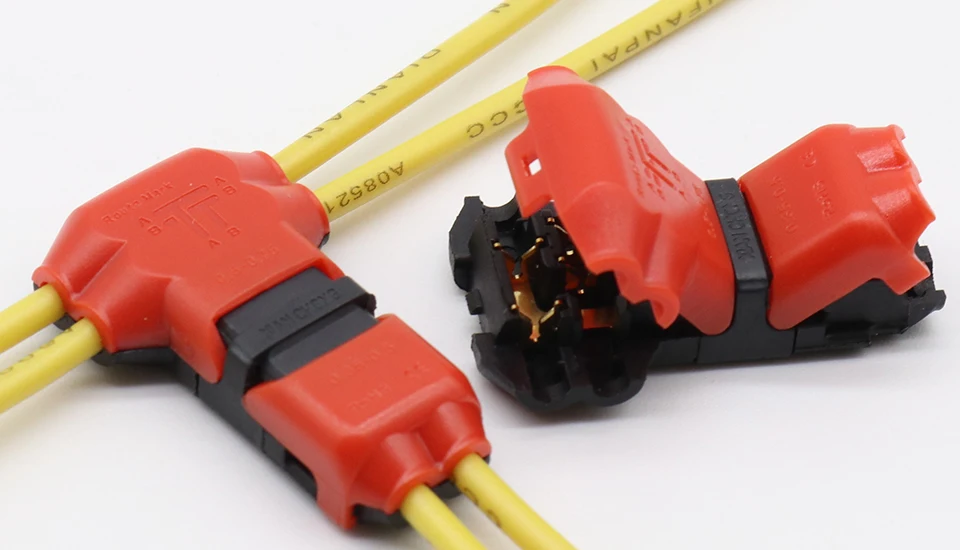

• Электрические соединители с врезным контактом
• Соединительные гильзы для проводов большого тока

   Проблема соединения проводов хотя бы раз в жизни возникала у каждого человека. При этом данная продукция представлена в достаточно широком ассортименте: алюминиевые и медные, одножильные и многожильные, компьютерные и телефонные, силовые и нагревательные. Они рассчитаны на разную нагрузку и требуют особых подходов при работе. Возникает вопрос: как правильно соединять провода?

   Главное требование, чтобы была обеспечена надежная изоляция и длительный срок службы.

Особенности соединения алюминиевого и медного проводов

   Традиционные скрутки далеко не всегда способны обеспечить нужный результат. Особенно в случае соединения медного и алюминиевого провода.

   Перед тем как соединить провода, следует познать то, что алюминий со временем окисляется. В результате поверхностный слой имеет большее сопротивление и начинает греться. Температурный коэффициент расширения у алюминия выше, чем у меди. При одной и той же температуре нагрева ему требуется больше места.

   В результате через некоторое количество циклов нагревания и охлаждения контакт ослабнет настолько, что может произойти перегрев и обрыв соединения. Такая ситуация недопустима с точки зрения безопасности.

Насчитывается несколько основных разновидностей приспособлений для соединения проводов:

• Соединительные изолирующие зажимы;
• Винтовые клеммники и распределительные коробки или колодки;
• Самозажимные клеммники и разветвители;
• Зажимные разветвители;
• Электрические соединители с врезным контактом;
• Соединительные гильзы и наконечники.

Их практическое применение требует разных подходов и инструмента.

Соединительные изолирующие зажимы

Соединительно изолирующие зажимы для соединения проводов — Фото

   Соединительные изолирующие зажимы или попросту колпачки СИЗ обеспечивают одновременную изоляцию и фиксацию контакта. Применяется исключительно для одножильных проводов.

   Перед тем как соединить провода, их концы скручиваются по часовой стрелке. Внутри колпачка имеется винтовая пружина, сжимающая провода по мере надевания. Зажим накручивается на место контакта также по часовой стрелке.

Соединение проводов с помощью СИЗ — Фото

Винтовые клеммники и распределительные коробки

Как правильно соединить провода через клеммник — Фото

   Винтовые клеммники используются для соединения медных проводов. Алюминий достаточно мягкий и пластичный материал. При постоянном давлении он деформируется. В результате со временем контакт ослабнет и начнет греться.

   Кроме того, винтовые клеммники не применяются для многожильных проводов. Тонкие жилы рвутся от неравномерной нагрузки и трения. Это необходимо знать, чтобы понимать, как правильно соединять провода.

   На практике провод вставляется в латунную гильзу клеммника и зажимается винтом. Для качественного соединения под каждое сечение провода необходимо подбирать размер отверстий приспособления.

   Следует учитывать, что при слишком большом усилии латунная гильза может лопнуть.

Винтовые зажимные коробки для соединения многожильных проводов — Фото

   В винтовой распределительной коробке место контакта также зажимается при помощи винтов. Она подходит для соединения алюминиевых и многожильных проводов. Это возможно благодаря некоторым конструктивным отличиям колодок от клеммников. Конец провода зажимается между двумя пластинами. При этом верхняя имеет поверхность, позволяющую увеличить поверхность контакта.

Как соединить провода — Видео

Самозажимные клеммники и разветвители

Самозажимные клемники wago для соединения проводов — Фото

   Самозажимные клеммники и разветвители предназначены для соединения только одножильных проводов из меди или алюминия. Ими можно надежно соединять два этих материала между собой. Это одноразовые изделия. В их конструкции предусмотрена прижимная пластина, которая обеспечивает плотный контакт конца провода с шиной из луженой меди и не дает соединению ослабнуть со временем.

Клемники wago для соединения алюминиевых проводов — Фото

   Возникает вопрос: как соединить алюминиевые провода с помощью этого приспособления? На поверхность прижимной пластины нанесена смесь кварцевого песка с техническим вазелином.

   Первый служит абразивом для удаления оксидной пленки с алюминиевого провода, а второй – для предотвращения ее повторного образования. Для надежной и длительной службы изделий необходимо соблюдать требование по максимальному расчетному значению силы тока, пропускаемого через него.

Зажимные разветвители для правильного соединения проводов

Многоразовый зажим для проводов с рычажком — Фото

   Зажимные разветвители подходят для любого вида проводов в произвольной комбинации. В конструкции изделия предусмотрена пластина, которая прижимает конец провода к шине из луженой меди.

   В отличие от самозажимных клеммников данное соединение многоразовое. Надежный контакт обеспечивается с помощью специального подвижного рычажка. Он позволяет менять провода и их комбинации неограниченное количество раз. Изделие рассчитано на максимальную силу тока 35А.

Электрические соединители с врезным контактом

Электрические соединители с врезным контактом для соединения проводов — Фото

   Электрические соединители с врезным контактом или скотчлоки можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников. Это одноразовое изделие.

   В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение – защитить место контакта от окисления, влаги и коррозии.

Соединение тонких проводов специальным зажимом — Фото

   При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием. Пластина прорезает изоляцию провода и обеспечивает плотное соединение.

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

   Соединительные гильзы

используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

   Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

1. Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем;
2. Для одножильных проводов применяют гильзы с винтовым зажимом;
3. Для любых комбинаций проводов используют универсальные гильзы из луженой меди.

Наконечник для опрессовки многожильных проводов — Фото

   Наконечник предназначен для безопасного соединения

многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

   Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.

26.236 Electric Wire Connectors Стоковые фотографии и изображения

3-жильный силовой кабель или источник питания в стандартных цветах желтый, коричневый и желто-зеленый полосатый — 3d illustrationPREMIUM

Молнии между электрической вилкой и розеткой. концепция электрической энергии. 3d illustration.PREMIUM

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановый визит проверка оборудования техническим специалистом.ПРЕМИУМ

Латунный соединитель электрического провода. шаблон, макет.PREMIUM

Электромонтажный материал, провода и кабели для электропроводки, высокие цены на строительные материалы, cyky-3×2,5PREMIUM

Крупный план гнезда, моно и стерео аудио разъемов, в перспективе и на белом фонеPREMIUM

Кабели. кабели в разъемах. источник электрической энергии. бесперебойный источник питания. поддержка электроснабжения. обеспечение подачи тока. электроавтоматика. электротехника.ПРЕМИУМ

Золотой значок 3d разъема на белом фоне — 3d renderPREMIUM

Плоская пластиковая полоса гибкого кабеля на печатной плате на темном фоне. рука в синей перчатке держит зеленую печатную плату со встроенным статором двигателя и электронными компонентами в виде микрочипа или резисторов. ПРЕМИУМ

Электрическая вилка в розетку заземления, изолированная на белом фоне. ПРЕМИУМ

Чистая медная проволока. телекоммуникационная промышленность powerPREMIUM

Набор розеток и вилок. белые электрические разъемы и отверстия для подключения линий электроснабжения одинарные и двойные пластиковые разъемы для еврооборудования и промышленных устройств. vector power grid.PREMIUM

Реалистичные электрические провода гибкой сети.PREMIUM

Цветной многожильный разъем. ленточные кабели деталь в размытом фоне. внутренняя приводная электроника устройств хранения данных, таких как гибкие, компактные или жесткие диски. запасное компьютерное оборудование. селективный фокус.ПРЕМИУМ

Крупным планом мужская рука выключает выключатель на удлинителе. ПРЕМИУМ

Глобализированный мир, будущее цифровых технологий. соединения и облачные вычисления в виртуальном мире. карта мира со спутниковой связью. подключение по всему миру.PREMIUM

Кабельные наконечники. подключение электрических кабелей разного напряжения. подключение к электрической клемме. электрик. изолированный белый фон. copy space.PREMIUM

Гибкая печатная плата с медным слоем в мужских пальцах, изолированных на черном фоне. Деталь руки в синей перчатке, держащей белый лист печатной платы со встроенным разъемом для печатающей головки компьютерного принтера. ПРЕМИУМ

Черный витой кабель с разъемами RCA для передачи аналогового сигнала. белый фон, пространство для копирования. PREMIUM

Кабель аудио- и видеоразъема, подключенный к задней части ресивера, усилителя или музыкального микшера на концерте, вечеринке или фестивале. мягкий эффект на фото.PREMIUM

Макрофотография поперечного сечения электрических кабелей низкого напряжения, изолированных на белом фоне.PREMIUM

Зарядное устройство для телефона или электроприборов vectorPREMIUM

Электрические разъемы старые детали на белом фонеPREMIUM

Низковольтные электрические соединения на рейке в распределительной коробке для обмена сигналами в системе с компьютерным управлениемPREMIUM

Гнездовой разъем Mc4 панели солнечных батарейPREMIUM

Установка регулятора температуры пола в домеPREMIUM

Провод электропитания для ПК черный на черном фоне и место для текста. приглушенный свет.PREMIUM

Пожарная проводка. электрическая цепь кабеля с огнем, дымом, искрами. розетки со шнурами. розетка и вилка загорелись от перегрузки. короткое замыкание в электрической цепи. нарушено электрическое соединение. векторПРЕМИУМ

Провода и разъемы для электростимуляции. здоровье и благополучие. вид сверхуPREMIUM

Горит мультирозетка с подключенным удлинителем с кучей вилок на деревянном фонеPREMIUM

Очень грязный радиатор охлаждения процессора компьютера. пыльный алюминиевый кулер для микросхемы процессора на материнской плате компьютера со следами охлаждающей смазки. часть для очистки. servPREMIUM

Сдвоенная черная розетка на желтой стене. концептуальное фото использования электричества в сегодняшней жизни каждого человека. провода разного цвета.ПРЕМИУМ

Радужный кабель с розеткой на конце. этот кабель используется любителями электроники для изготовления материалов своими руками. PREMIUM

Связка гофрированных кабелей с электрическими разъемами. оконцованный провод готов к подключению. промышленная тема. PREMIUM

Зачищенные силовые кабели или блок питания в стандартных цветах рядом со знаком вопроса — 3d иллюстрацияPREMIUM

Изометрическая электрическая вилка и розетка отключены на бирюзово-синем. электричество, мощность, энергия, связь, коммуникационная концепция. плоский дизайн. eps 8 векторная иллюстрация, без прозрачности, без градиентовPREMIUM

Латунный соединитель электрического провода. шаблон, макет.ПРЕМИУМ

Зарядное устройство для телефона. реалистичный блок питания смартфона. 3d usb-кабели и электрические вилки. автоадаптеры для зарядки устройств. шнуры питания. вектор цифровое оборудование для заправки аккумуляторовPREMIUM

Электрические разъемы старые детали на белом фонеPREMIUM

Электронный блок управления двигателем автомобиля установлен в моторном отсеке. автомобильный софт, чипPREMIUM

Кабели электрические силовые, в оплетке, силовые провода, крупный план, подключение электроприборовPREMIUM

Несколько вилок в настенной электрической розетке представляют собой опасную перегрузку, крупный план с копией пространства. ПРЕМИУМ

Зачищенные силовые кабели или блок питания стандартных цветов рядом со знаком вопроса — 3d иллюстрация. ПРЕМИУМ

Белый кабельный разъем для перегруженных силовых плат дома. закрыть фокус на переднем плане вилки. ПРЕМИУМ

Мультиметр, паяльник и ручной инструмент для сборки электроники. ПРЕМИУМ

Крупный план автомобильного аккумулятора, стартовый набор, студия, изолированная на белом фоне. ПРЕМИУМ

Блок питания с белым и желтым проводами. прокладка кабеля. кабели в разъемах. источник электрической энергии. провода, подключенные к источнику питания. кабели в электрических разъемах. PREMIUM

Электрик, соединяющий провода солнечных батарей на крыше фотоэлектрической электростанции. концепция установки солнечных станцийPREMIUM

Реалистичные провода. гибкие электрические кабели с различными типами изоляции. 3d коаксиальные пучки витых красочных шнуров питания. многопроволочные электрические провода с металлическим сердечником, векторный наборPREMIUM

Рука держит силовые кабели от блока питания на белом фоне, силовые кабели и разъемы материнской платы ПК, 4-контактный периферийный разъем, atx 20 + 4-контактный. PREMIUM

Красочный многожильный шинный разъем на фоне белых ленточных кабелей. внутренняя встроенная электроника привода для прикрепления цифровых данных на гибком, компактном или жестком диске. старые запчасти. e-waste detail.PREMIUM

Мультяшный робот-лампочка подключает электрическую вилку к розетке. концепция электротоваров. 3D визуализацияПРЕМИУМ

Электроснабжение частного дома. flat vector illustration.PREMIUM

Иллюстрация векторной графики значка оптоволоконного кабеля. подходит для электрических, силовых, промышленных и т. д. PREMIUM

Аудио-визуальные или аудио-видео кабелиPREMIUM

Латунный разъем для электрических проводов. шаблон, макет.PREMIUM

Новый блок питания для настольного компьютера с набором проводов и кабелей.PREMIUM

Человек, работающий над электроникой внутри центральной консоли фургонаPREMIUM

Зачищенные силовые кабели или блок питания в стандартных цветах рядом со знаком вопроса — 3d иллюстрацияPREMIUM

Электромонтажные работы. электрическая клеммная колодка с нажимным рычагом, используемая для подключения и удлинения проводов внутри прямоугольной пластиковой распределительной коробки. распределительная коробка для бытовой электропроводки.PREMIUM

Ручная установка, включение или выключение электрической розетки; концепция использования, потребления или энергосбереженияPREMIUM

Электрический провод для ПК черный на черном фоне и место для текста. приглушенный свет.ПРЕМИУМ

Электрик чинит провод в соединительном блоке с помощью отвертки. ПРЕМИУМ

Крупный план проводки с дефектом из-за перегрузки железа, расфокусированного и размытого фона.

Очень грязный радиатор охлаждения процессора компьютера. пыльный алюминиевый кулер для микросхемы процессора на материнской плате компьютера со следами охлаждающей смазки. часть для чистки.ПРЕМИУМ

Улыбающийся афроамериканец, просматривающий моток кабеля. ПРЕМИУМ

Домашняя электропроводка, спрятанная в гибком пластиковом кабелепроводе, идущем изнутри стены из гипсокартона и соединенная с прямоугольной зеленой пластиковой распределительной коробкой. бытовые электрические сети.PREMIUM

Электрическая розетка. подключитесь или отключите векторный кабель питания. ПРЕМИУМ

Зарядное устройство для смартфона в доме. ПРЕМИУМ

Различные типы разъемов на блоке управления в светло-голубой сцене.0003

Панель управления с клеммами и проводами, вид изнутриPREMIUM

Персональный компьютер, черные внутренние силовые кабели и разъемы, покрытые пылью, мехом и волосамиPREMIUM

Электрик, электрик устанавливает новую розетку с отверткой. установка электрической розетки или розетки — крупный план на руках электрика. ПРЕМИУМ

Электрические розетки на стене с черной вилкой и белым выключателем. ПРЕМИУМ

Современный ноутбук и кабель для зарядки на сером столе, крупный план. ПРЕМИУМ

Крупный план изоляции разъемов проводов на белом фоне. sweden.PREMIUM

Значок золотого 3d разъема на белом фоне — 3d renderPREMIUM

Электронные устройства обработки сигналов в научной лаборатории. много подключенных кабелей в розетках. организованно, аккуратно, не грязно. крупным планом, без людей. PREMIUM

Электроэнергетические объекты с блоком выключателя, розеткой и изометрическим векторным набором лампочкиPREMIUM

Латунный соединитель электрического провода. шаблон, макет.ПРЕМИУМ

Латунный соединитель электрического провода. шаблон, макет.PREMIUM

Латунный соединитель электрического провода. шаблон, макет.PREMIUM

Мультяшный серый электрический удлинитель. розетка евро стандарта f. электрическая тематическая векторная иллюстрация для значка, штампа, этикетки, сертификата, брошюры, открытки, плаката или оформления баннера. вектор черный значок. электрический удлинитель в плоском исполненииPREMIUM

Панель управления с клеммами и проводами, вид изнутриPREMIUM

Большой широкий кабель с разноцветными оранжевыми и зелеными проводами, разъемы и клеммы в мастерской по ремонту электропроводки и электрики для подключения и передачи электричества и цифрового сигнала в автомобилеPREMIUM

Штепсельный кабель на белом фоне векторная иллюстрацияPREMIUM

Камуфляж низкополигональная мозаика значок электрические разъемы. Значок низкополигональных электрических разъемов сочетается со случайными треугольниками камуфляжного цвета. значок векторных электрических разъемов в армейском стиле цвета хаки. ПРЕМИУМ

Векторная иллюстрация значков кабелей. PREMIUM

Электрик снимает изоляцию проводов с помощью специального инструмента.PREMIUM

Сетевое оборудование. место для текста. провода подключены к серверу. к серверу подключено несколько сетевых кабелей. локальная сеть на предприятии. концепция — настройка серверного оборудования.PREMIUM

Компьютерный блок питания.PREMIUM

Электромонтажные работы. протягивание проводов в недостроенном домеPREMIUM

Четыре американские абстрактные розетки с двумя входами и вилками — векторный клипартPREMIUM

Соединительные штыри цветного ленточного кабеля. ПРЕМИУМ

Электропровод для ПК черный на черном фоне и место для текста. приглушенный свет.PREMIUM

Оранжевый удлинитель на белом фонеPREMIUM

Электромонтажный материал, провода и кабели для электропроводки, высокие цены на стройматериалы, cyky-3×1,5PREMIUM

Разъем Картинки | Скачать бесплатные картинки на Unsplash

Connector Pictures | Скачать бесплатные изображения на Unsplash

• A photoPhotos 318
• A stack of photosCollections 6. 2k
• A group of peopleUsers 5

electrical device

power line

electronic

computer

adapter

techhardwarecomputer hardware

Mika Baumeister

cableligthningmfi

–––– –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Вишну Моханан

Индиямисорекарнатака

Адам Биркетт

Hd white wallpapersminimaltechnology

Brian Wangenheim

macroelectronic componentshousehold electronics

Vishnu Mohanan

electronicspcbintegrated circuit

Vincent Botta

Music images & picturesaudio

Max Lederer

celbridgeirelandHd grey wallpapers

Marcus Urbenz

chargerchargecord

Mika Baumeister

Hd синие обоиparalleldisplay

Thomas Jensen

Hd computer wallpapersethernetcomputer rack

George Kroeker

usaunited states303 1st st

Fré Sonneveld

electricitywireHd sky wallpapers

dhahi alsaeedi

electrical deviceHd red wallpapersred sky

Daniel K Cheung

legoBeach images & picturessunlight

portugaliaportobridge

Кенни Элиасон

линии электропередачЗакат картинки и картинкивосход солнца

Rodion Kutsaiev

energywirespylon

Steve Johnson

Paper backgroundspennew start

elizabeth lies

carrer de bailènCoffee images235i

techhardwarecomputer hardware

indiamysorekarnataka

macroelectronic componentshousehold electronics

electronicspcbintegrated circuit

chargerchargecord

Hd computer wallpapersethernetcomputer Стойка

ElectricWireHd небо обои

электрическое устройствоHd красные обоикрасное небо

portugaliaportobridge

energywirespylon

–––– –––– –––– – –––– – –––– –– –– –––– – – –– ––– –– –––– – –.

cablelightningmfi

Hd белые обоиминимальные технологии

Музыка изображения и картинкиаудио0003

Power Learsunset Images & PicturessUnrise

Paper Poangespennew Start

Связанные коллекции

ВЕРЬЕРНАЯ Connector

96 ФОТО · Куратор Sarah Wirgau

Connector

4 75 Фотография · Curted

444 75 Фотография. · Куратор Хайке Мартин0003

Hd blue wallpapersparalleldisplay

Hd computer wallpapersethernetcomputer rack

electrical deviceHd red wallpapersred sky

portugaliaportobridge

Paper backgroundspennew start

cableligthningmfi

electronicspcbintegrated circuit

chargerchargecord

electricitywireHd sky wallpapers

legoBeach images & picturessunlight

energywirespylon

–––– –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Indiamysorekarnataka

макроэлектронный компонент. Электроника долл

Music Images & Picturesaudio

CelbridgeIrelandhd Grey Walpapers

Связанные коллекции

Viet Connector

96 Фотография · Curated .
