Согласующее устройство | ut2fw

Согласующее устройство

Опыт многочисленных контактов и общения с пользователями транзисторной техники, говорит о том, что редко какой радиолюбитель, не занимающийся постоянно конструированием, делает попытки разобраться в вопросах согласования трансивера с нагрузкой. Мысли о согласовании в таких головах начинают возникать только после случившейся аварии в аппаратуре. Ничего не поделать – реалии сегодняшнего таковы… Экзамены при получении категорий до сих пор не стали популярны, в лучшем случае – это сдача телеграфной азбуки. Хотя для современных условий на мой взгляд более целесообразно проверять именно техническую грамотность – поменьше было бы «групповух для работы на даль» и «рассусоливаний» по поводу преимуществ UW3DI перед «всякими Айкомами и Кенвудами»… Хотелось бы акцентировать внимание счастливых пользователей буржуинской техники без антенных тюнеров, да и самодеятельных конструкторов тоже, на этом очень важном вопросе.

Автора радует тот факт, что реже и реже на диапазонах слышны разговоры о том, что если это транзисторный ШПУ – то обязательны TVI или постоянное «вылетание» выходных транзисторов. Если транзисторный усилитель спроектирован правильно, грамотно изготовлен и при эксплуатации постоянно не превышаются максимальные режимы радиоэлементов, то он практически «вечен», теоретически в нём сломаться ничего не может. Обращаю внимание на то, что если постоянно не превышаются максимально допустимые параметры транзисторов — они никогда не выходят из строя. Кратковременную перегрузку, особенно транзисторы, предназначенные для линейного усиления КВ диапазона, выдерживают достаточно легко. Изготовители мощных ВЧ транзисторов проверяют надёжность произведённого продукта таким способом — берётся ВЧ резонансный усилитель, после того, как на выходе устанавливаются оптимальный режим и номинальная мощность, вместо нагрузки подключают испытательное устройство. Элементы настройки позволяют менять активную и реактивную составляющие нагрузки.

Если в оптимальном режиме нагрузка связана с испытуемым транзистором через линию с волновым сопротивлением 75Ом, то обычно в рассматриваемом устройстве отрезок линии замыкается резистором сопротивлением 2,5 или 2250Ом. При этом КСВ будет равен 30:1. Такое значение КСВ не позволяет получить условия от полного обрыва до полного короткого замыкания нагрузки, но реально обеспечиваемый диапазон изменений достаточно близок к этим условиям. Завод-изготовитель гарантирует исправность транзисторов, предназначенных для линейного усиления КВ сигнала при рассогласовании нагрузки 30:1 в течение не менее 1 секунды при номинальной мощности. Этого времени вполне достаточно для срабатывания защит от перегрузки. Работа при таких значениях КСВ не имеет смысла, т.к. эффективность практически «нулевая» речь, конечно, идёт об аварийных ситуациях. Из-за того, что в транзисторной технике, как правило, цепи приёмника и передатчика широкополосные, они обычно настраиваются под сопротивления 50 или 75Ом.
Поэтому, для получения заявленных характеристик на ТRХ, требуется обеспечить активную нагрузку сопротивлением 50 или 75Ом как приёмнику, так и передатчику. Специально выделил, что для приёмного тракта все эти требования аналогичны! При отклонении от номинальных нагрузочных сопротивлений, например в полосовых фильтрах приёмника, появляются дополнительные провалы в АЧХ, падает чувствительность, УВЧ из-за отсутствия оптимальной нагрузки изменяет свои параметры, иногда вплоть до подвозбуда. Расстроенные полосовики влияют на работу первого смесителя, может произойти разбаланс плеч и соответственно появятся дополнительные паразитные каналы приёма и «поражёнки». Конечно, в приёмнике это никак ни на ощупь, ни на цвет или вкус без приборов не заметить. По- видимому из-за этого некоторые радисты с пеной у рта отстаивают преимущество старых РПУ типа Р-250, Крот и им подобных перед современной техникой. Старая техника чаще всего комплектуется подстраиваемым (или перестраиваемым) входом, которым можно согласовать вход РПУ с проволокой-антенной с «КСВ=1 почти на всех диапазонах» J Если есть желание проверить действительно как качественно или не очень согласована цепь вход ТRХ – антенна нужно собрать примитивнейшее согласующее устройство, например П-контур из двух КПЕ максимальной емкостью не менее 1000пф (если предполагается проверка и на НЧ диапазонах) и катушкой с изменяемой индуктивностью, включить это СУ между ТRХ и антенной и покрутить ручки.
В случае если номиналы всех элементов будут стремиться к нулю (к минимальным значениям) при наилучшем качестве приёма (это можно слышать по максимальному «нюху» ТRХ) – можете смело выбросить СУ и со спокойной совестью работать в эфире и дальше, по крайней мере, слушать диапазоны. Для передатчика отсутствие оптимальной нагрузки может окончиться более печально. Рано или поздно ВЧ мощность, отражённая от неноминальной нагрузки находит слабое место в TRX и «выжигает» его, точнее не выдерживает какой-нибудь из элементов такой перегрузки. Конечно, можно и ШПУ изготовить абсолютно надёжным (например, с транзисторов снимать не более 20% мощности) но тогда по стоимости он будет сопоставим с узлами дорогой импортной техники. Для примера – ШПУ 100Вт производимого в Штатах в виде набора для трансивера К2 стоит 359$, а тюнер для него стоит 239$. И они идут на такие затраты дабы получить «всего-то, какое-то согласование» о котором не задумываются многие наши пользователи… Для того чтобы избежать этих проблем, существует довольно дешёвый и простой способ — применение дополнительного внешнего согласующего устройства.
Вся промышленная приёмо-передающая аппаратура (и ламповая в том числе) комплектуется не только фильтрующими, но и дополнительно, согласующими блоками. Возьмите к примеру ламповые радиостанции Р140, Р118, Р130 — у них согласующие устройства занимают не менее четверти объёма станции. А транзисторная широкополосная передающая техника вся, без исключения, комплектуется такими согласователями. Изготовители идут даже на увеличение себестоимости этой техники — комплектуют автоматическими СУ (тюнерами). Но эта автоматика призвана для того, чтобы обезопасить радиоаппаратуру от бестолкового пользователя, который смутно себе представляет — чего он должен крутить и зачем. Предполагается, что радиолюбитель с позывным обязан иметь минимальное представление о процессах, происходящих в антенно-фидерном устройстве его радиостанции. В зависимости от того, какие антенны применяются, можно использовать то или иное согласующее устройство. Заявление о том, что «у меня КСВ антенны почти единица на всех диапазонах и СУ не нужно» — показывают об отсутствии минимальных знаний по этой теме.
«Физику» здесь ещё никому не удалось обмануть — никакая качественная резонансная антенна не будет иметь одинаковое сопротивление ни внутри всего диапазона, ни тем более на разных диапазонах. Что и происходит чаще всего — устанавливается или «инвертед-V» на 80 и 40м, или рамка с периметром 80м., а в худшем случае совмещается работа бельевой верёвки с «антенной». Особенно «талантливые» изобретают универсальные штыри и «морковки», которые по безапелляционным заверениям авторов — «Работают на всех диапазонах практически без настройки!». Настраивается такое сооружение в лучшем случае на одном-двух диапазонах и всё — вперёд, «зовём — отвечают, что ещё больше нужно?» Печально, что для увеличения «эффективности работы» таких антенн все поиски приводят к «радио-удлинителям» типа выходного блока от Р-140 или Р-118. Достаточно послушать любителей «работать в группе на даль» ночью на 160, 80, а в последнее время такое можно уже встретить и на 40, 20м. Если антенна имеет КСВ=1 на всех диапазонах (или хотя бы на нескольких) — это не антенна, а активное сопротивление или тот прибор, которым измеряется КСВ, «показывает» окружающую температуру (которая в комнате обычно постоянна). Не знаю — удалось или нет, мне убедить читателя в обязательном применении СУ, перейду к конкретным схемам.

Выбор зависит от применяемых на станции антенн. Если входные сопротивления излучающих систем не опускаются ниже 50Ом, можно обойтись примитивным согласующим устройством Г-образного типа, Рис.1



т.к. оно работает только в сторону повышения сопротивления. Для того чтобы это же устройство «понижало» сопротивление, его нужно будет включить наоборот, поменять местами вход и выход. Автоматические антенные тюнеры почти всех импортных трансиверов выполнены по схеме

Рис.2.



Антенные тюнеры в виде отдельных устройств фирмы изготавливают чаще по схеме, Рис.3

С помощью двух последних схем можно обеспечить КСВ=1 практически на любой кусок провода. Не нужно забывать, что КСВ=1 говорит о том, что передатчик имеет оптимальную нагрузку, но это ни в коей мере не характеризует эффективную работу антенны. С помощью СУ по схеме Рис.2 можно согласовать щуп от тестера в качестве антенны с КСВ=1, но кроме ближайших соседей эффективность работы такой «антенны» никто не оценит. В качестве СУ можно использовать и обычный П-контур,  Рис.4

его преимущество — не нужно изолировать конденсаторы от корпуса, недостаток — при большой выходной мощности трудно найти переменные конденсаторы с требуемым зазором. По СУ Рис.3 есть информация в [1] стр.237. Во всех фирменных СУ в этой схеме есть дополнительная катушка L2, она бескаркасная, провод диаметром 1,2-1,5мм, 3 витка, оправка диаметром 25мм, длина намотки 38мм. При применении на станции более-менее диапазонных антенн и если не предполагается работа на 160м, индуктивность катушки может не превышать 10-20мкГн. Очень важен момент получения индуктивностей малых значений, до 1-3 мкГн. Шаровые вариометры для этих целей обычно не подходят, т.к. индуктивность перестраивается в меньших пределах, чем у катушек с «бегунком». В фирменных антенных тюнерах применяются катушки с «бегунком» у которых первые витки намотаны с увеличенным шагом — это сделано для получения малых индуктивностей с максимальной добротностью и минимальной межвитковой связью. Достаточно качественное согласование можно получать при применении «вариометра бедного радиолюбителя». Это две последовательно включенные катушки с переключением отводов,

Рис.5.

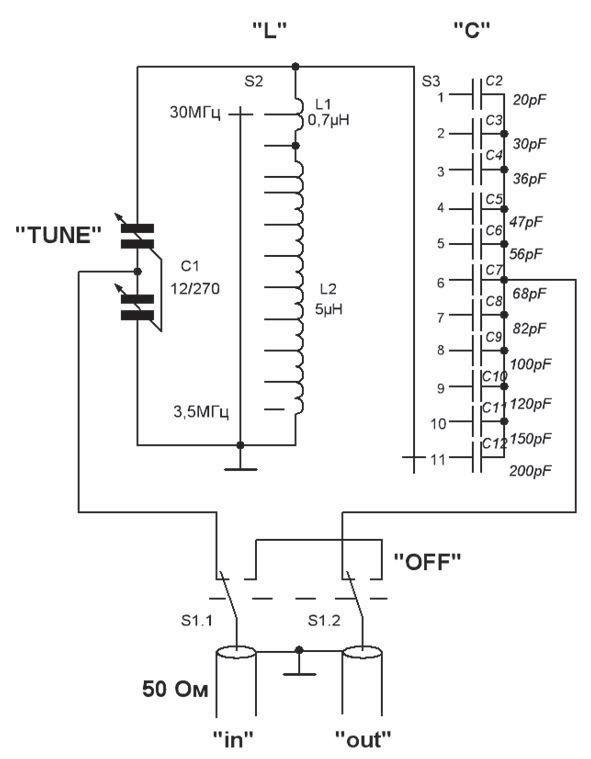

Катушки бескаркасные, намотаны на оправке диаметром 20мм, провод диаметром 0,9-1,2мм (в зависимости от предполагаемой мощности), по 35 витков. Затем катушки сворачиваются в кольцо и своими отводами припаиваются на выводы обычных керамических переключателей на 11 положений. Отводы у одной катушки следует сделать от чётных витков, у другой от нечётных, например — от 1,3,5,7,9,11,15,19,23,27-го витков и от 2,4,6,8,10,14,18,22,28,30-го витков. Включив две такие катушки последовательно, можно переключателями подобрать требуемое количество витков, тем более что для СУ не особенно важна точность подбора индуктивности. С главной задачей — получением малых индуктивностей, «вариометр бедного радиолюбителя» справляется успешно. Кстати, в тюнере такого дорогого ТRХ как TS-940 применяется всего лишь 7 отводов, а автоматических антенных тюнерах AT-130 от ICOM — 12 отводов, АТ-50 от Kenwood — 7 отводов — поэтому не подумайте, что описываемый здесь вариант – «примитив, который не заслуживает Вашего внимания». В нашем случае имеем даже более «крутой» вариант – соответственно более точную настройку – 20 отводов. Зазоры между пластинами в КПЕ должны выдерживать предполагаемое напряжение. Если применяются низкоомные нагрузки, можно обойтись КПЕ от старых типов РПУ, при выходной мощности до 200-300Вт. Если высокоомные — придётся подобрать КПЕ от радиостанций с требуемыми зазорами. Расчёт простой — 1мм выдерживает 1000В, предполагаемое напряжение можно найти из формулы Р=U`(в квадрате) /R, где Р — мощность, R — сопротивление нагрузки, U — напряжение. Обязательно на радиостанции должен быть переключатель, при помощи которого трансивер отключается от антенны в случае грозы или нерабочем состоянии, т.к. более 50% случаев выхода из строя транзисторов связаны с наводкой статического электричества. Его можно ввести или в щиток переключение антенн или в СУ.

Описание согласующего устройства.

Как итог различных опытов и экспериментов по этой теме привели автора к схеме П-образного «согласователя».

Конечно, сложно избавиться от «комплекса схемы буржуинских тюнеров» (Рис.2) — эта схема имеет важное преимущество – антенна (по крайней мере, центральная жила кабеля) гальванически развязана от входа трансивера через зазоры между пластинами КПЕ. Но безрезультатные поиски подходящих КПЕ для этой схемы вынудили отказаться от неё. Кстати, схему П-контура используют и некоторые фирмы, выпускающие автоматические тюнеры – та же американская KAT1 Elekraft или голландская Z-11 Zelfboum. Помимо согласования П-контур выполняет ещё и роль фильтра нижних частот, что весьма неплохо для перегруженных радиолюбительских диапазонов, наверное, вряд ли кто-то откажется от дополнительной фильтрации ненужных гармоник. Главный недостаток схемы П-контура – это потребность в КПЕ с достаточно большой максимальной ёмкостью, что меня наводит на мысль, почему и не применяются такие схемы в автоматических тюнерах импортных трансиверов. В Т-образных схемах чаще всего используются два КПЕ перестраиваемые моторчиками и понятно, что КПЕ на 300пф будет намного меньше размером, дешевле и проще, нежели КПЕ на 1000пф. В СУ применены КПЕ от ламповых приёмников с воздушным зазором 0,3мм, обе секции включены параллельно. В качестве индуктивности применена катушка с отводами, переключаемыми керамическим галетным переключателем. Катушка бескаркасная 35 витков провода 0,9-1,1мм намотана на оправке диаметром 21-22мм, свёрнута в кольцо и своими короткими отводами припаяна к выводам галетного переключателя. Отводы сделаны от 2,4,7,10,14,18,22, 26,31 витков. КСВ-метр изготовлен на ферритовом кольце. Для КВ решающего значения проницаемость кольца в общем-то не имеет – применено кольцо К10 проницаемостью 1000НН. Оно обмотано тонкой лакотканью и на неё намотано 14 витков в два провода без скрутки ПЭЛ 0,3, начало одной обмотки, соединённое с концом второй образуют средний вывод. В зависимости от требуемой задачи, точнее от того какую мощность предполагается пропускать через это СУ и качества излучающих светодиодов, детектирующие диоды D2,D3 можно использовать кремниевые или германиевые. От германиевых диодов можно получить бОльшие амплитуды и чувствительность. Наилучшие – ГД507. Но так как автор применяет трансивер с выходной мощностью не менее 50Вт, достаточно и обычных кремниевых КД522. Как «ноу хау» в этом СУ применена светодиодная индикация настройки помимо обычной на стрелочном приборе. Для индикации «прямой волны» применён зелёного цвета светодиод AL1, а для визуального контроля за «обратной волной» — красного цвета AL2. Как показала практика – это решение очень удачно – всегда можно оперативно отреагировать на аварийную ситуацию – если что-то случается во время работы с нагрузкой красный светодиод начинает ярко вспыхивать в такт с передатчиком, что не всегда так заметно по стрелке КСВ-метра. Не будешь же постоянно пялиться на стрелку КСВ-метра во время передачи, а вот яркое свечение красного света хорошо видно даже боковым зрением. Это положительно оценил RU6CK когда у него появилось такое СУ (к тому же у Юрия плохое зрение). Уже более года и сам автор использует в основном только «светодиодную настройку» СУ – т.е. настройка сводится к тому, чтобы погас красный светодиод и ярко полыхал зелёный. Если уж и захочется более точной настройки – можно по стрелке микроамперметра её «выловить». Настройка прибора выполняется с использованием эквивалента нагрузки на который рассчитан выходной каскад передатчика. Присоединяем СУ к TRX минимальной (насколько это возможно – т.к. этот кусок в дальнейшем и будет задействован для их соединения) длины коаксиалом с требуемым волновым сопротивлением, на выход СУ без всяких длинных шнурков и коаксиальных кабелей эквивалент, выкручиваем все ручки СУ на минимум и выставляем при помощи С1 минимальные показания КСВ-метра при «отражёнке». Следует заметить – выходной сигнал для настройки не должен содержать гармоник (т.е. должен быть фильтрованный), в противном случае минимума не найдётся. Если конструкция будет выполнена правильно – минимум получается в районе минимальной ёмкости С1. Меняем местами вход-выход прибора и снова проверяем «баланс». Проверяем настройку на нескольких диапазонах – если всё ОК, тогда настройка на минимум совпадёт в различных положениях. Если не совпадает или не «балансируется» — ищите более качественное «масло» в голову изобретателя… Только слёзно прошу – не задавайте автору вопросов по теме как делать или настраивать такое СУ – можете заказать готовое, если не получается сделать самостоятельно. Светодиоды нужно выбрать из современных с максимальной яркостью свечения при максимальном сопротивлении. Мне удалось найти красные светодиоды сопротивлением 1,2кОм и зелёные 2кОм. Обычно зелёные светятся слабо – но это и неплохо – ёлочную гирлянду не делаем. Главная задача, чтобы он достаточно отчётливо светился в штатном режиме на передачу трансивера. А вот красный в зависимости от целей и предпочтений пользователя можно выбрать от ядовито-малинового до алого. Как правило – это светодиоды диаметром 3-3,5мм. Для более яркого свечения красного применено удвоение напряжения – введён диод D1. Из-за этого точным измерительным прибором наш КСВ-метр уже не назовёшь – он завышает «отражёнку» и если захочется вычислить точное значение КСВ – придётся это учитывать. Если есть потребность именно в измерении точных значений КСВ – нужно применить светодиоды с одинаковым сопротивлением и сделать два плеча КСВ-метра абсолютно одинаковыми – или с удвоением напряжения оба или без него оба. Только в этом случае получим одинаковое значение напряжений, поступающее от плеч Тр до МА. Но скорее нас более волнует не какой именно имеем КСВ, а то, чтобы цепь TRX-антенна была согласована. Для этого вполне достаточно показаний светодиодов. Это СУ эффективно при применении с антеннами несимметричного питания через коаксиальный кабель. Автором проведены испытания на «стандартные» распространённые антенны «ленивых» радиолюбителей – рамку периметром 80м, Инвертед-V совмещённые 80 и 40м, треугольник периметром 40м, пирамиду на 80м. Константин RN3ZF такое СУ применяет со штырём, Инвертед-V в том числе и на WARC диапазонах, у него FT-840. UR4GG применяет с треугольником на 80м и трансиверами «Волна» и «Дунай». UY5ID согласовывает ШПУ на КТ956 с многосторонней рамкой периметром 80м с симметричным питанием, использует дополнительный «переход» на симметричную нагрузку. Если при настройке не удаётся погасить красный светодиод (достичь минимальных показаний прибора) это может говорить о том, что помимо основного сигнала в излучаемом спектре есть ещё составляющие и СУ не в состоянии пропустить их и согласовать одновременно на всех излучаемых частотах. И те гармоники, которые лежат выше основного сигнала по частоте, не проходят через ФНЧ, образуемый элементами СУ отражаются и на обратном пути «поджигают» красный светодиод. О том, что СУ не «справляется» с нагрузкой может говорить лишь только тот факт, что согласование происходит при крайних значениях (не минимальных) параметров КПЕ и катушки – т.е. не хватает ёмкости или индуктивности. Ни у кого из пользователей на перечисленные антенны ни на одном из диапазонов таких случаев не отмечено. Испытано применение СУ с «верёвкой» — проводом длиной 41м. Не следует забывать, что КСВ-метр является измерительным прибором только в случае обеспечения с обеих его сторон нагрузки при которой он балансировался. При настройке на «верёвку» светятся оба светодиода и за точку отсчёта можно взять максимально яркое свечение зелёного при минимально возможном красного. Можно предположить, что это будет наиболее верная настройка – на максимум отдачи в нагрузку. Ещё хотелось бы отметить – ни в коем случае нельзя переключать отводы катушки при излучении максимальной мощности. В момент переключения происходит разрывание цепи (хотя и на доли секунды) – резко меняется индуктивность – соответственно подгорают контакты галетного переключателя и резко меняется нагрузка трансиверу. Переключение галетного переключателя нужно производить при переводе трансивера на RX. В качестве микроамперметра применён прибор М68501 с током полного отклонения 200мка. Можно применить и М4762 — их применяли в магнитофонах «Нота», «Юпитер». Понятно, что С1 должен выдерживать напряжение выдаваемое трансивером в нагрузке. Информация для дотошных и «требовательных» читателей – автор осознаёт, что такого типа КСВ-метр не является прецизионным высокоточным измерительным прибором. Но изготовления такого устройства и не ставилось. Основная задача была – обеспечить трансиверу с широкополосными транзисторными каскадами оптимальную согласованную нагрузку, ещё раз повторю – как передатчику, так и приёмнику. Приёмник в той же полной мере нуждается в качественном согласовании с антенной, как и мощный ШПУ! Кстати, если в вашем «радиве» оптимальные настройки для приёмника и передатчика не совпадают – это говорит о том, что настройка или вообще толком не производилась, а если и производилась – то, скорее всего только передатчика и полосовые фильтры приёмника имеют оптимальные параметры при других значениях нагрузок, нежели это было отлажено на передатчике. Задача нашего КСВ-метра – показать, что кручением ручек СУ мы добились тех параметров нагрузки, которую присоединяли к выходу ANTENNA во время настройки. И можем спокойно работать в эфире, зная, что теперь трансивер не «пыжится и молит о пощаде», а имеет почти ту же нагрузку, на которую его и настраивали. Это, конечно, не говорит о том, что ваша антенна от этого СУ стала работать лучше, не нужно забывать об этом! Для страждущих о прецизионном КСВ-метре могу рекомендовать его изготовить по схемам, приведённым во многих зарубежных серьёзных изданиях или купить готовый прибор. Но придётся раскошелиться – действительно приборы от известных фирм стоят от 50$ и выше, СВ-ишные польско-турецко-итальянские не беру во внимание.

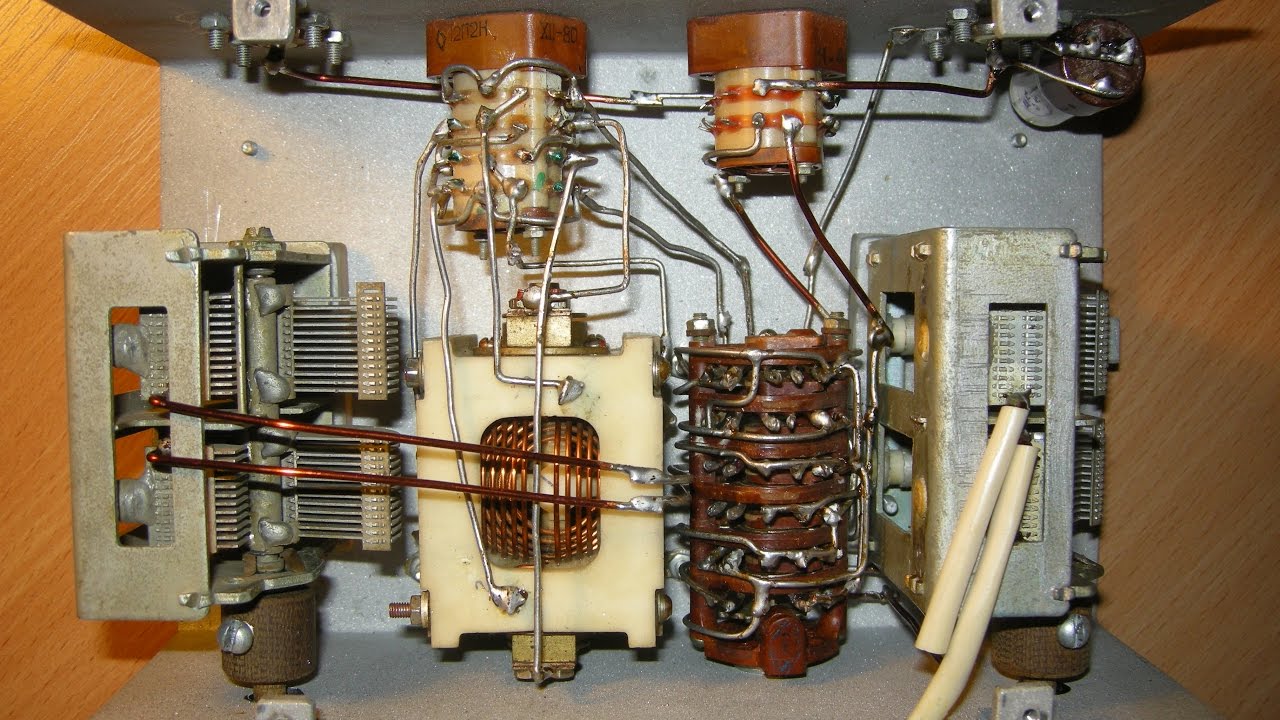

В виде готового изделия это СУ может выглядеть таким образом —







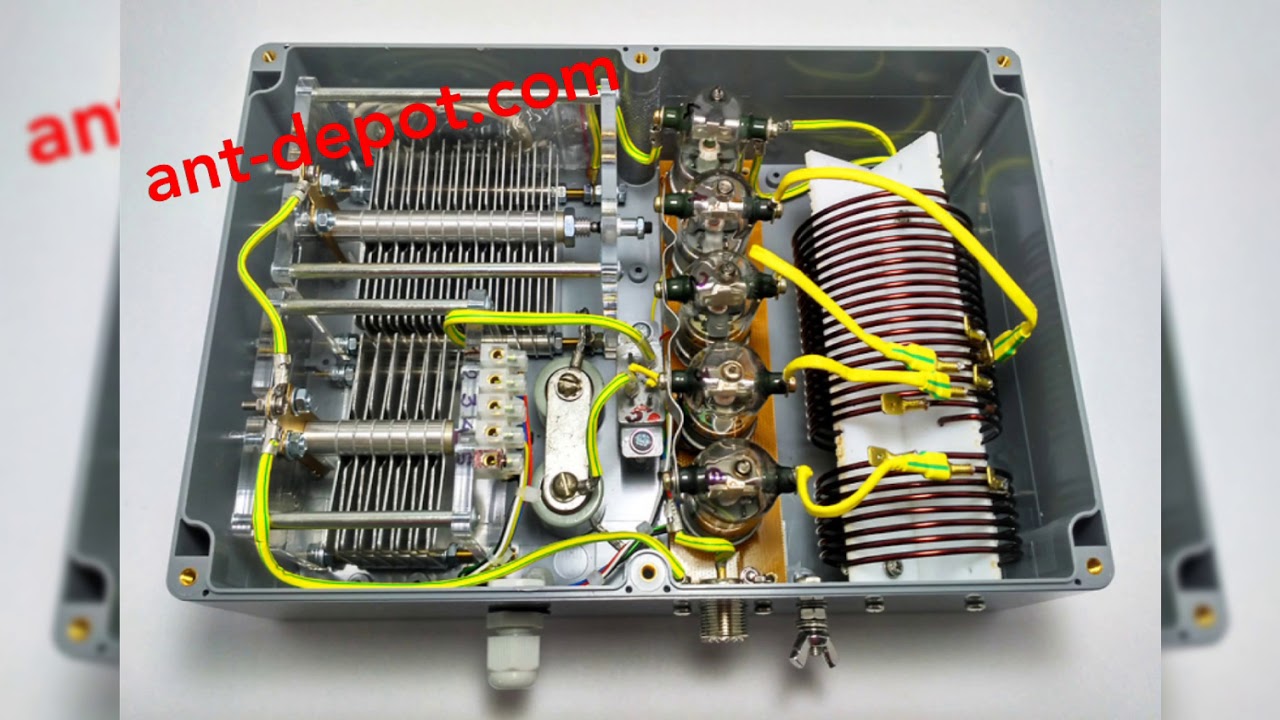

Антенное согласующее устройство — это… Что такое Антенное согласующее устройство?

Антенное согласующее устройство (АСУ, антенный тюнер) — техническое средство, предназначенное для согласования параметров антенны с параметрами передатчика, приёмника или фидерной линии, выполненное в виде отдельного блока, устанавливаемого непосредственно у ввода антенны. При необходимости, с помощью АСУ производится также симметрирование антенны. Под согласованием подразумевается такое преобразование входного или выходного сопротивления антенны, чтобы оно было равно волновому сопротивлению питающего фидера, либо, при непосредственном подключении (без фидера), соответствовало оптимальной работе выходного устройства передатчика, входного устройства приёмника.

Виды АСУ

  • АСУ с неперестраеваемыми параметрами, для узкого диапазона частот
    • Узкодиапазонные АСУ на дискретных LC-элементах
    • АСУ на основе цепей с распределёнными параметрами (на отрезках линий)
  • АСУ с ручной настройкой
  • АСУ с автоматической настройкой

Устройство и работа АСУ

Общие принципы устройства АСУ на дискретных элементах

Согласование в таких АСУ производится с помощью цепей, состоящих из катушек индуктивности и конденсаторов, то есть элементов, имеющих реактивный характер сопротивления, не потребляющих энергии. В некоторых случаях, дополнительно могут использоваться высокочастотные трансформаторы.

  • Схемы цепей АСУ на дискретных элементах

АСУ с ручной настройкой

В перестраиваемых АСУ кроме элементов с постоянными параметрами используются переменные устройства — конденсаторы переменной ёмкости, вариометры (переменные индуктивности), регулируемые автотрансформаторы, помимо этого, некоторые участки цепи могут переключаться с помощью высокочастотных переключателей или реле. Оператор производит настройку пользуясь таблицей или учитывая показания приборов. В отличие от неперестраиваемых АСУ перестраиваемые можно использовать в широких диапазонах частот, а также для разных антенн, отличающихся друг от друга характеристиками.

АСУ с автоматической настройкой

АСУ на отрезках линий

АСУ на отрезках линий — наиболее простые устройства согласования, применяемые в основном в метровом и дециметровом диапазонах волн. Представляют собой цепи, являющиеся комбинацией отрезков линий определённых длины и волнового сопротивления. Для преобразования сопротивлений используются разные виды коаксиальных трансформаторов, для устранения реактивной составляющей импеданса — реактивные шлейфы, а для симметрирования — различные симметрирующие устройства, такие, как: U-колено, четвертьволновый стакан, симметрирующий мостик, симметрирующая щель и др.

Литература

  • Драбкин А. Л. Антенно-фидерные устройства — М.: Сов. радио, 1974
  • С. Г. Бунин, Л. П. Яйленко Справочник радиолюбителя-коротковолновика — Киев: Техника, 1984
  • З. Беньковский, Э. Липинский Любительские антенны коротких и ультракоротких волн — М.: Радио и связь, 1983
  • И. Григоров Согласующие устройства — Радиолюбитель. KB и УКВ, 1997, №10, с.32.

Ссылки

См. также

Согласующие устройства: назначение и принцип построения

В любительской практике не так часто можно встретить антенны, в которых входное сопротивление является равным волновому сопротивлению фидера, а также выходному сопротивлению передатчика. В преимущественном большинстве случаев обнаружить такое соответствие не удается, поэтому нужно использовать специализированные согласующие устройства. Антенна, фидер, а также выход передатчика входят в единую систему, в которой энергия передается без каких-либо потерь.

Как это сделать?

Чтобы реализовать эту достаточно сложную задачу, нужно использовать согласующие устройства в двух основных местах – это точка соединения антенны с фидером, а также точка, где фидер соединяется с выходом передатчика. Наиболее широкое распространение сегодня получили специализированные трансформирующие устройства, начиная от колебательных резонансных контуров и заканчивая коаксиальными трансформаторами, выполненными в виде отдельных отрезков коаксиального кабеля нужной длины. Все эти согласующие устройства используются для согласования сопротивлений, что позволяет в конечном итоге минимизировать общие потери в линии передач и, что более важно, снизить внеполосные излучения.

Сопротивление и его особенности

В преимущественном большинстве случаев выходное сопротивление стандартно в современных широкополосных передатчиках составляет 500 м. При этом стоит отметить, что многие коаксиальные кабеля, использующиеся в качестве фидера, также отличаются стандартной величиной волнового сопротивления на уровне 50 или 750 м. Если же рассматривать антенны, для которых могут использоваться согласующие устройства, то в зависимости от конструкции и типа в них входное сопротивление имеет достаточно широкий диапазон величин, начиная от нескольких Ом и заканчивая сотнями и даже большим количеством.

Известно, что в одноэлементных антеннах входное сопротивление на резонансной частоте является практически активным, при этом чем больше частота передатчика будет отличаться от резонансной в те или иные стороны, тем больше появится реактивной составляющей индуктивного или же емкостного характера во входном сопротивлении самого устройства. В то же время многоэлементные антенны имеют входное сопротивление на резонансной частоте, имеющее комплексный характер за счет того, что в процесс образования реактивной составляющей свой вклад вносят различные пассивные элементы.

Если входное сопротивление относится к активным, его можно согласовать с сопротивлением, используя специализированное согласующее устройство для антенны. При этом стоит отметить, что потери здесь являются практически незначительными. Однако сразу после того, как во входном сопротивлении начнет образовываться реактивная составляющая, процедура согласования будет все более сложной, и нужно будет использовать все более и более сложное согласующие устройство для антенны, возможности которого позволят обеспечить компенсацию нежелательной реактивности, и располагаться оно должно непосредственно в точке питания. Если реактивность не будет компенсироваться, это негативно скажется на КСВ в фидере, а также существенно увеличит общие потери.

Нужно ли это делать?

Попытка полноценной компенсации реактивности в нижнем конце фидера является безуспешной, поскольку ограничивается характеристиками самого устройства. Любые перестройки частоты передатчика в границах узких участков любительских диапазонов в конечном итоге не приведут к появлению значительной реактивной составляющей, вследствие чего зачастую не возникает потребности в ее компенсации. Также стоит отметить, что правильный проект многоэлементных антенн также не предусматривает большой реактивной составляющей имеющегося входного сопротивления, что не требует ее компенсации.

В эфире можно достаточно часто встретить различные споры о том, какую роль и назначение имеет согласующее устройство для антенны («длинный провод» или другого типа) в процессе согласования с ней передатчика. Некоторые возлагают на него достаточно большие надежды, в то время как другие просто считают обыкновенной игрушкой. Именно поэтому нужно правильно понимать, чем же действительно может на практике помочь антенный тюнер, а где его использование будет лишним.

Что это такое?

В первую очередь, нужно правильно понимать, что тюнер представляет собой высокочастотный трансформатор сопротивлений, при помощи которого при необходимости можно будет обеспечить компенсацию реактивности индуктивного или же емкостного характера. Можно рассмотреть предельно простой пример:

Разрезной вибратор, который на резонансной частоте имеет активное входное сопротивление на уровне 700 м, и при этом в нем используется коаксиальный кабель с передатчиком, имеющий входное сопротивление около 500 м. Тюнеры устанавливаются на выходе передатчика, и в этой ситуации будут представлять собой для какой-либо антенны (включая «длинный кабель») согласующие устройства между передатчиком и фидером, безо всяких сложностей справляясь со своей основной задачей.

Если в дальнейшем провести перестройку передатчика на частоту, которая отличается от резонансной частоты антенны, то в таком случае во входном сопротивлении устройства может появиться реактивность, которая впоследствии практически моментально начнет проявляться и на нижнем конце фидера. При этом согласующее устройство «Р» любой серии также сможет ее компенсировать, и передатчик снова получит согласованность с фидером.

Что будет на выходе, где фидер соединяется с антенной?

Если вы используете тюнер исключительно на выходе передатчика, то в таком случае не получится обеспечить полноценную компенсацию, и в устройстве начнут возникать различные потери, так как будет присутствовать не до конца точное согласование. В такой ситуации нужно будет использовать еще один, подключающийся между антенной и фидером, что позволит полностью исправить положение и обеспечить компенсацию реактивности. В данном примере фидер выступает в качестве согласованной линии передачи, имеющей произвольную длину.

Еще один пример

Рамочная антенна, у которой активное входное сопротивление имеет значение около 1100 м, нужно согласовать с линией передачи на 50 Ом. Выход передатчика в данном случае имеет значение 500 м.

Здесь нужно будет использовать согласующее устройство для трансивера или антенны, которое будет устанавливаться в точке, где фидер подключается к антенне. В преимущественном большинстве случаев многие любители предпочитают использовать ВЧ трансформаторы различных типов, оснащенные ферритовыми сердечниками, но на самом деле более удобным решением будет изготовление четвертьволнового коаксиального трансформатора, который можно сделать из стандартного 75-омного кабеля.

Как это реализовать?

Длина используемого отрезка кабеля должна рассчитываться по формуле А/ 0.66, где А представляет собой длину волны, а 0.66 является коэффициентом укорочения, использующимся для преимущественного большинства современных коаксиальных кабелей. Согласующие устройства КВ антенн в данном случае будут подключаться между 50-омным фидером и входом антенны, и если их свернуть в бухту диаметром от 15 до 20 см, то в таком случае он будет также выступать в качестве симметрирующего устройства. Фидер будет полностью автоматически согласовываться с передатчиком, а также при равенстве их сопротивлений, причем в такой ситуации можно будет полностью отказаться от услуг стандартного антенного тюнера.

Другой вариант

Для такого примера можно рассмотреть еще один оптимальный способ согласования – при помощи кратного половине волны или же полуволнового коаксиального кабеля в принципе с любым волновым сопротивлением. Его включают между тюнером, располагающимся возле передатчика, и антенной. В данном случае входное сопротивление антенны, имеющее значение на уровне 110 Ом, переносится на нижний конец кабеля, после чего, используя антенное согласующее устройство, трансформируется в сопротивление 500 м. В данном случае предусматривается полное согласование передатчика с антенной, а фидер используется в качестве повторителя.

В более тяжелых ситуациях, когда входное сопротивление антенны является несоответствующим волновому сопротивлению фидера, которое, в свою очередь, не соответствует выходному сопротивлению передатчика, требуются согласующие устройства КВ антенн в количестве двух штук. В данном случае одно используется вверху, чтобы добиться согласования фидера с антенной, в то время как другое обеспечивает согласование фидера с передатчиком внизу. При этом нет никакой возможности сделать какое-нибудь согласующее устройство своими руками, которое можно будет использовать одно для согласования всей цепи.

Возникновение реактивности сделает ситуацию еще более сложной. В данном случае согласующие устройства КВ диапазонов позволят существенно улучшить согласование передатчика с фидером, обеспечив таким образом значительное облегчение работы оконечного каскада, но большего от них ждать не стоит. Из-за того, что фидер будет рассогласован с антенной, появятся потери, поэтому эффективность работы самого устройства будет заниженной. Активированный КСВ-метр, установленный между тюнером и передатчиком, обеспечит фиксацию КСВ=1, а между фидером и тюнером такого эффекта не получится добиться, так как присутствует рассогласованность.

Вывод

Польза тюнера заключается в том, что он позволяет поддерживать оптимальный режим передатчика в процессе работы на несогласованную нагрузку. Но при этом не может обеспечиваться улучшение эффективности работы любой антенны (включая «длинный провод») – согласующее устройства бессильны, если она рассогласована с фидером.

П-контур, который используется в выходном каскаде передатчика, также может применяться в качестве антенного тюнера, но только в том случае, если будет присутствовать оперативное изменение индуктивности и каждой емкости. В преимущественном большинстве случаев как ручные, так и автоматические тюнеры представляют собой резонансные контурные перестраиваемые устройства вне зависимости от того, собираются они фабрично или кто-то решил сделать согласующее устройство для антенны своими руками. В ручных присутствует два или три регулирующих элемента, а сами они не оперативны в работе, в то время как автоматические являются дорогими, а для работы при серьезных мощностях их стоимость может быть крайне высокой.

Широкополосное согласующее устройство

Такой тюнер удовлетворяет преимущественному большинству вариаций, при которых нужно обеспечить согласование антенны с передатчиком. Такое оборудование является довольно эффективным в процессе работы с антеннами, использующихся на гармониках, если фидер представляет собой полуволновой повторитель. В такой ситуации входное сопротивление антенны отличается на разных диапазонах, но при этом тюнер позволяет обеспечить легкую согласованность с передатчиком. Предлагаемое устройство может без труда функционировать при мощностях передатчика до 1.5 кВт в частотной полосе от 1.5 до 30 МГц. Такое устройство можно сделать даже своими руками.

Основными элементами тюнера выступает ВЧ автотрансформатор на ферритовом кольце от отклоняющей системы телевизор УНТ-35, а также переключатель, рассчитанный на 17 положений. Предусматривается возможность использования конусных колец от моделей УНТ-47/59 или каких-либо других. В обмотке присутствует 12 витков, которые наматываются в два провода, при этом начало одной объединяется с концом второй. На схеме и в таблице нумерация витков сквозная, в то время как сам провод многожильный и заключен в фторопластовую изоляцию. По изоляции диаметр провода составляет 2.5 мм, предусматривая отводы от каждого витка, начиная с восьмого, если вести счет от заземленного конца.

Автотрансформатор устанавливается предельно близко к переключателю, при этом соединительные проводники между ними должны иметь минимальную длину. Предусматривается возможность использования переключателя на 11 положений, если будет сохранена конструкция трансформатора с не таким большим количеством отводов, к примеру, с 10 по 20 виток, но в такой ситуации произойдет уменьшение и интервала трансформации сопротивлений.

Зная точное значение входного сопротивления антенны, можно использовать такой трансформатор для того, чтобы согласовать антенну с фидером 50 или 750 м, используя только самые необходимые отводы. В такой ситуации его размещают в специальную влагонепроницаемую коробку, после чего заливают парафином и ставят в непосредственно в точке питания антенны. Само по себе согласующее устройство может выполняться в качестве самостоятельной конструкции или же включаться в состав специального антенно-коммутационного блока какой-нибудь радиостанции.

Для наглядности метка, установленная на ручке переключателя, показывает величину сопротивления, которое соответствует данному положению. Чтобы обеспечить полноценную компенсацию реактивной индуктивной составляющей, предусматривается возможность последующего подключения переменного конденсатора.

В приведенной таблице четко указывается, каким образом сопротивление зависит от количества сделанных вами витков. В данном случае произведение расчетов осуществлялось, основываясь на соотношении сопротивлений, которое находится в квадратичной зависимости от общего количества сделанных витков.
