Зачем измерять сопротивление обмоток электродвигателя

Измерение сопротивления обмоток электродвигателя — важная диагностическая процедура, позволяющая выявить ряд неисправностей:

Обрыв обмотки
Межвитковое замыкание
Пробой изоляции на корпус
Нарушение изоляции между обмотками

Регулярные измерения позволяют своевременно обнаружить развивающиеся дефекты и предотвратить выход двигателя из строя. Как правильно выполнить измерения и какие значения считать нормальными?

Как измерить сопротивление обмоток мультиметром

Для измерения сопротивления обмоток электродвигателя используют мультиметр, выставленный в режим измерения сопротивления (Ом). Порядок действий:

Отключите двигатель от сети
Снимите клеммную крышку
Разберите схему подключения обмоток

Измерьте сопротивление каждой обмотки, прикладывая щупы к ее выводам
Запишите полученные значения

У исправного трехфазного двигателя сопротивления всех трех обмоток должны быть примерно одинаковыми. Допустимое расхождение — не более 5%.

Нормы сопротивления обмоток электродвигателей

Конкретные значения сопротивлений обмоток зависят от мощности и конструкции двигателя. Ориентировочные нормы для трехфазных асинхронных двигателей:

До 1 кВт — 5-50 Ом
1-5 кВт — 1-5 Ом
5-20 кВт — 0.5-2 Ом
Более 20 кВт — менее 0.5 Ом

Точные значения указываются в паспорте двигателя. Отклонение более 10% от паспортных данных свидетельствует о неисправности.

Измерение сопротивления изоляции обмоток

Помимо активного сопротивления обмоток важно проверять сопротивление изоляции. Для этого используется мегаомметр. Измерения проводятся между:

Каждой обмоткой и корпусом
Обмотками попарно

Минимально допустимые значения сопротивления изоляции:

Для двигателей до 1000 В — 0.5 МОм
Свыше 1000 В — 1 МОм на 1 кВ номинального напряжения

Снижение сопротивления изоляции указывает на ее повреждение или увлажнение обмоток.

Как выявить межвитковое замыкание

Межвитковое замыкание — одна из наиболее распространенных неисправностей обмоток. Его признаки:

Снижение сопротивления одной из обмоток
Повышенный ток в поврежденной обмотке
Локальный перегрев обмотки

Для точного выявления межвиткового замыкания применяют специальные приборы — измерители сопротивления обмоток. Они позволяют обнаружить даже единичные замкнутые витки.

Измерение сопротивления обмоток коллекторных двигателей

У коллекторных двигателей измеряют сопротивление:

Обмотки якоря

Обмотки возбуждения
Между ламелями коллектора

Сопротивление обмотки якоря обычно очень мало — доли Ома. Сопротивление обмотки возбуждения существенно выше — десятки Ом. Разница сопротивлений между соседними ламелями не должна превышать 10%.

Проверка сопротивления обмоток однофазных двигателей

У однофазных двигателей измеряют сопротивление:

Рабочей обмотки
Пусковой обмотки

Сопротивление пусковой обмотки обычно в 1.5-2 раза выше, чем рабочей. Конкретные значения зависят от мощности и конструкции двигателя.

На что обратить внимание при измерении сопротивления обмоток

При проведении измерений следует учитывать ряд факторов:

Температура обмоток влияет на их сопротивление. Для корректного сравнения измерения нужно проводить при одинаковой температуре.
Сопротивление обмоток зависит от схемы их соединения. При измерении обмотки должны быть разобщены.
У двигателей с короткозамкнутым ротором сопротивление обмоток статора зависит от положения ротора. Для точных измерений ротор фиксируют в определенном положении.

Сопротивление обмоток может изменяться в процессе эксплуатации. Важно сравнивать текущие значения с паспортными и результатами предыдущих измерений.

Возможные причины изменения сопротивления обмоток

Отклонение сопротивления обмоток от нормы может быть вызвано следующими причинами:

Обрыв части витков — повышение сопротивления
Межвитковое замыкание — снижение сопротивления
Нарушение изоляции — снижение сопротивления изоляции
Увлажнение обмоток — снижение сопротивления изоляции
Перегрев обмоток — повышение сопротивления

При обнаружении отклонений необходимо провести дополнительную диагностику для выявления конкретной причины.

Заключение

Регулярное измерение сопротивления обмоток — важная часть технического обслуживания электродвигателей. Оно позволяет своевременно выявлять развивающиеся дефекты и предотвращать серьезные поломки. При проведении измерений важно соблюдать методику и учитывать факторы, влияющие на результаты. При обнаружении отклонений необходимо провести дополнительную диагностику для определения причин и принятия мер по устранению неисправностей.

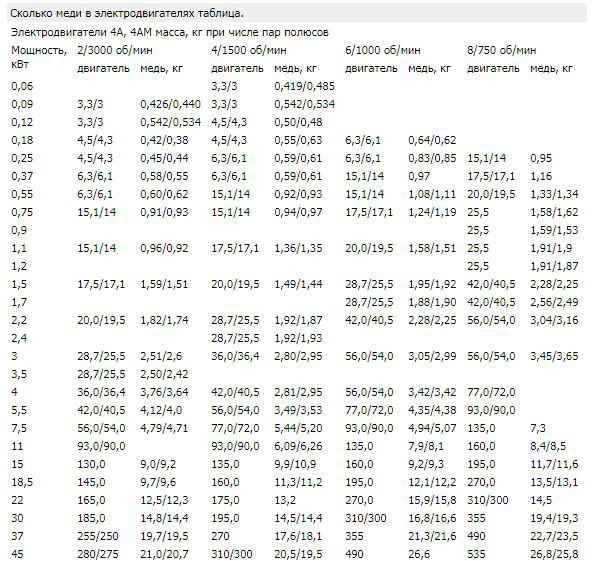

Сопротивление обмоток электродвигателя таблица — всё о электрике

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут

При образовании жгута важно обеспечит хороший контакт

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Устройство и принцип действия

Емкостное сопротивление

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

Источника постоянного напряжения.
Измерителя тока.
Цифрового экрана или шкалы измерения.
Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Конструктивные особенности мегаомметров

Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.

Виды мегаомметров

Можно выделить два основных вида приборов:

Мегаомметры, укомплектованные механическим генератором. Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с частотой примерно 2 об/сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

Так выглядит мегаомметр с механическим генератором

Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник постоянного напряжения работает от встроенных аккумуляторов или блока питания. Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

Так выглядит электронный мегаомметр

Проверка других деталей и прочие потенциальные проблемы

утечка масла из конденсатора;
наличие отверстий в корпусе;
вспученный конденсаторный корпус;
неприятные запахи.

Как проверить сопротивление мультиметром

Конденсатор тоже проверяют с помощью омметра. Щупами следует коснуться выводов конденсатора, а уровень сопротивления должен сначала быть небольшим, а затем постепенно увеличиваться по мере зарядки конденсатором напряжением от батареек. Если сопротивление не растет или конденсатор короткозамкнутый, то, скорее всего, его пора менять.

Перед проведением повторной проверки конденсатор нужно разрядить.

Переходим к следующему этапу проверки двигателя: задней части картера, где устанавливаются подшипники. В этом месте ряд электродвигателей оснащается центробежными переключателями, которые переключают пусковые конденсаторы или цепи для определения количества оборотов в минуту. Также нужно проверить контакты реле на предмет пригорелости. Кроме этого, их следует почистить от жира и грязи. Механизм выключателя проверяется посредством отвертки, пружина должна нормально и свободно работать.

И заключительный этап – это проверка вентилятора. Мы рассмотрим его на примере проверки вентилятора двигателя TEFC, который целиком закрыт и имеет воздушное охлаждение.

Посмотрите, чтобы вентилятор был надежно прикреплен и не был забит грязью и прочим мусором. Отверстия на металлической решетке должны быть достаточными для свободной циркуляции воздуха, если это не будет обеспечено, то может случиться перегрев двигателя и впоследствии он выйдет из строя.

Нормы сопротивления изоляции электрических машин

Реактивное сопротивление

В ПУЭ (правилах устройства электроустановок) регламентируется сопротивление изоляции электродвигателей в зависимости от конструкции и мощности аппарата.

Допустимое сопротивление при испытании изоляции асинхронных электромашин

При измерении изоляции асинхронных двигателей соединение обмоток статора «звезда» или «треугольник» необходимо разобрать и проверить каждую из катушек относительно корпуса и между собой. Испытания проводятся при температуре машины 10-30°С.

Сопротивление изоляции должно быть:

в статоре не менее 0,5мОм;
в фазном роторе не менее 0,2мОм;
минимальное сопротивление изоляции термодатчиков не нормируется.

Для того чтобы не использовать справочник, обычно допустимое сопротивление считается 1мОм. Меньшие значения говорят о незначительных нарушениях, которые со временем приведут к выходу электромашины из строя.

Важно! Для того чтобы избежать такой ситуации аппарат целесообразно отправить на специализированное предприятие для проведения среднего ремонта

Изоляция двигателей постоянного тока

Для проверки изоляции в машинах постоянного тока необходимо вынуть щётки из щёткодержателей или подложить под них изоляционный материал.

Измерение проводится между разными частями схемы электромашины:

обмотками возбуждения и коллектором якоря;
щёткодержателем и корпусом аппарата;
коллектором якоря и корпусом;
обмотками возбуждения и корпусом электромашины.

Важно! Если есть возможность, то катушки обмотки возбуждения отключаются друг от друга и проверяются по отдельности. Минимально допустимое сопротивление изоляции зависит от температуры и номинального напряжения электромашины

При 20°С она составляет:

Минимально допустимое сопротивление изоляции зависит от температуры и номинального напряжения электромашины. При 20°С она составляет:

Кроме обмоток и якоря измеряется сопротивление бандажей обмоток возбуждения и якоря. Оно проверяется между самим бандажом и корпусом, а также закрепляемой им обмоткой. Оно не должно быть менее 0,5мОм.

Виды тестеров

При эксплуатации электрических устройств широко используются цифровые мегомметры модели: Ф4101/4102 от 100. 0 до 1000.0 В. Наладчики до сих пор работают с марками тестеров М4100/1, 4100/5 и МС-05 м от 100.0 до 2500.0 В. Выбор типоразмера мегомметра базируется по номинальному сопротивлению тестируемого устройства: силовые кабели и трансформаторы, машины и изоляторы. Для определения состояния изоляции в электроустановках до 1000.0 В допускается применять мегомметры от 100.0-1000.0 В, а в установках более 1000.0 В — 1000.0-2500.0 В.

Устройства также классифицируются по генерируемому напряжению и пределам сопротивления в МОм:

500.0 В — 500.0;
1000.0 В — 1000.0;
2500.0 В — 2500.0.

Дополнительная информация. Приборы также разнятся классами точности. У популярной модели М4100 погрешностью не более 1%, а у марки Ф4101 до 2,5%. Выбор приборов тестирования электроустановок выполняют с учетом допустимых эксплуатационных показателей.

Электронный измеритель

Цифровой или электронный тестер — современный вид оборудования, оснащен производительным генератором с полевыми транзисторами. Замеры выполняются путем сопоставления падения напряжения в эталонной цепи с фиксированным сопротивлением. Результаты демонстрируются на панели. Функция сохранения результатов тестирования накапливает данные для последующего анализа. Эта модель отличается от аналоговых приборов компактными размерами и малым весом.
Преимущества цифрового тестера:

Высокий уровень точности, позволяет определять сопротивление на больших участках цепи;
удобная легко читаемая цифровая панель;
технологическая доступность для измерения одним пользователем;
прекрасно работает даже в очень загруженном пространстве;
удобный и безопасный в использовании.

Недостатки электронного типа мегомметра:

Требуется внешний источник энергии;
высокие цены на изделия.

Электромеханический измеритель

Электромеханический прибор

Эти модели имеют аналоговый дисплей на передней панели тестера и ручную рукоятку, используемую для вращения и выработки напряжения, которое проходит через электрическую систему.

Преимущества ручного мегомметра:

Остается важным в современном высокотехнологичном мире, оставаясь самым старым методом определения значения сопротивления.
Для работы не требуется внешний источник.
Низкие цены на рынке.

Недостатки ручного мегомметра:

Для работы требуется не менее 2 человек, один для вращения ручки, другой для подключения мегомметра к проверяемой электрической системе.
Низкая точность измерения.
Требует большое свободное место для размещения.
Предоставляет аналоговый результат измерения.
Высокие требования к безопасности при использовании.

Особенности конструкции схемы:

Отклоняющая и управляющая катушка — подключены параллельно генератору, установлены под прямым углом друг к другу и поддерживают полярность таким образом, чтобы создавался крутящий момент в противоположном направлении.
Постоянные магниты, создают магнитное поле для отклонения указателя с помощью магнитного полюса «Север-Юг».
Указатель — один конец, связанный с катушкой, другой отклоняется по шкале от бесконечности до «0».
Масштаб предоставляется в верхней части мегомметра от диапазона «ноль» до «бесконечности» и позволяет пользователю прочитать значение.
Подключение источника постоянного тока (DC) или аккумулятора.
Испытательный режим вырабатывается генератором для мегомметра с ручным управлением. Аккумулятор или электронное зарядное устройство предусмотрено для цифрового мегомметра с той же целью.

Обратите внимание! Сопротивление токовой катушки помогает защитить тестер от любых повреждений при испытании из-за низкого внешнего электросопротивления

Как подключить

Каждая модель устройства имеет свою выходную величину напряжения, по этой причине для эффективного испытания изоляции либо замера ее сопротивления, необходим правильный подбор мегаомметра.

Чтобы проверить кабельную изоляцию, необходимо сформировать случай, при котором на участок энергия будет подана выше номинальной, но в пределе, описанной в техническом документе. К примеру, если напряжение подается в количестве 500, то необходимо немного превысить эту величину.

Длительность измерения сопротивления изоляции мегаомметром, обычно должна быть не более 30 секунд. Это нужно, чтобы точно можно было выявить дефекты, а также исключить их последующее появление при сетевых перепадах.

Основой измерений является подготовка с выполнением и финальным этапом. На каждом этапе происходят свои манипуляции, которые нужны, чтобы достигнуть поставленную цель.

Обратите внимание! Подготавливая работу, нужно понимать действия, изучить электрическую установку в схематичном виде для исключения возможной поломки и обеспечения безопасности. Делая начало работы, следует осуществить проверку прибора на исправность

Далее нужно подсоединить переносное заземление к земляному контуру, проверить и обеспечить отключение напряжения на участке, установить переносной вид заземления, собрать схему измерения, убрать поступающую энергию и остаток заряда. После отключить провод соединения

Делая начало работы, следует осуществить проверку прибора на исправность. Далее нужно подсоединить переносное заземление к земляному контуру, проверить и обеспечить отключение напряжения на участке, установить переносной вид заземления, собрать схему измерения, убрать поступающую энергию и остаток заряда. После отключить провод соединения.

На финальном этапе восстанавливаются разобранные цепочки, снимаются шунты и закоротки, а также подготавливаются схемы для рабочего режима. Позднее документируются результаты измерений слоя изоляции в проверочном изоляционном акте

Профессиональное подключение мегаомметра по инструкции

Как определить межвитковое замыкание в двигателе

Добрая половина всех случаев неисправностей электродвигателей приходится на межвитковое замыкание. Межвитковым замыканием называется короткое замыкание между разными витками одной катушки или секции обмотки электрической машины. Причин межвитковых замыканий может быть несколько.

Причины межвитковых замыканий

Одна из причин межвиткового замыкания — перегрузка электродвигателя по току, когда нагрузка на двигатель в течение значительного промежутка времени превышает номинальную. В этом случае обмотка статора разогревается от чрезмерного тока настолько сильно, что изоляция в каком-то ее месте может разрушиться и способствовать короткому замыканию между соседними витками. Нормальный ток статора под нагрузкой всегда можно посмотреть в паспорте двигателя либо на информационном шильдике на его корпусе.

Перегрузка может случиться, например, из-за нештатного режима эксплуатации оборудования, приводимого в действие данным двигателем. Кроме того причиной токовой перегрузки может стать механическое повреждение непосредственно двигателя: заклинивание ротора, стопорение подшипников и т. д.

Не исключен также заводской брак обмотки, либо нарушение целостности изоляции во время ручной перемотки статора в кустарных условиях. При несоблюдении условий хранения или эксплуатации электродвигателя, случайно попавшая внутрь влага способна навредить изоляции и привести к межвитковому замыканию.

Так или иначе, какой бы ни оказалась причина межвиткового замыкания, с ним пострадавший двигатель нормально работать уже точно не сможет, либо проработает, но недолго. Поэтому при обнаружении симптомов межвиткового замыкания, следует незамедлительно начать его поиск с целью скорейшего устранения.

Как выявить межвитковое замыкание

Существует несколько простых проверенных способов выявить наличие межвиткового замыкания. Симптомом обычно является перегрев одной части статора по отношению ко всем остальным его частям. Если данное явление наблюдается, то двигатель необходимо остановить, если надо — снять с оборудования, и подвергнуть точной диагностике.

Прежде всего можно воспользоваться токовыми клещами. Достаточно по очереди измерить токи каждой из фаз обмотки статора, и если в одной из них ток существенно больше чем в остальных, то это — явный признак того, что место замыкания находится в соответствующей части обмотки. Предварительно необходимо убедиться, что напряжение на все выводы (между каждой парой из трех фаз) подается одинаковое, то есть проверить отсутствие перекоса фаз. Для этого пользуются вольтметром, поочередно измеряют напряжения на трех фазах.

Три части трехфазной обмотки следует прозвонить омметром. Сопротивления всех трех обмоток по-отдельности должны быть одинаковыми. Используемый прибор должен обладать достаточно высокой точностью, ведь если имеет место замыкание всего между двумя витками, то различие в сопротивлениях будет минимальным, и его невозможно будет различить если обмотка выполнена толстым проводом.

Наличие замыкания на корпус можно проверить при помощи мегаомметра. Для этого один щуп прибора прикладывается к корпусу двигателя, второй — поочередно к каждому из выводов обмоток. В исправном двигателе сопротивление на каждой из фаз должно быть значительным (смотрите — Как правильно пользоваться мегаомметром ).

Не будет лишним визуально рассмотреть обмотку статора. Чтобы это сделать, нужно будет снять с двигателя крышки, вытащить ротор и внимательно рассмотреть всю обмотку секция за секцией. Если замыкание есть, то подгоревшее место наверняка будет видно сразу.

Если у вас под рукой есть понижающий трехфазный трансформатор на напряжение в районе 40 вольт, то используйте его для проверки целостности статора. Выньте ротор, подключите трансформатор, включите его в сеть. Возьмите железный шарик от подшипника и запустите его в статор, немного ускорив щелчком пальца, так чтобы шарик начал бегать по кругу вслед за вращающимся магнитным полем, имитируя вращение ротора. В случае если шарик остановился и застрял на одном месте статора — значит в этом месте межвитковое замыкание.

Если нет шарика, возьмите пластину трансформаторной стали или железную линейку, приложите ее внутри к статору и перемещайте по кругу. В том месте где пластинка начнет заметно дребезжать — есть межвитковое замыкание. Если межвиткового замыкания нет, то пластинка будет везде примагничиваться к статору. Прежде чем использовать способ с шариком или с пластинкой, убедитесь, что двигатель питается от понижающего трансформатора, иначе можно получить поражение электрическим током.

Причины низкого сопротивления

Есть несколько причин низкого сопротивления изоляции.

Перегрев электромашины

Эта ситуация возникает из-за перегрузки электромашины или обрыва одной из фаз в трёхфазных электродвигателях. Устранить эту проблему в условиях мастерской невозможно и аппарат приходится отправлять для замены обмоток в специализированное предприятие.

Предотвратить такую неисправность помогают устройства защиты:

тепловое реле отключает электромашину при перегрузке;
реле напряжения отключает установку при отсутствии одной из фаз или пониженном напряжении сети.

Важно! Для лучшей защиты внутри электродвигателей встраиваются датчики температуры. В новых машинах они устанавливаются при изготовлении, а в старых такие приборы можно поставить при плановом или капитальном ремонте

Оцените статью:

Какое сопротивление обмоток 3 х фазного двигателя

Содержание

Проверка электродвигателей разного вида с помощью мультиметра
Какие электродвигатели можно проверить мультиметром
Какие неисправности в электродвигателе позволяет выявить мультиметр
Проверка на обрыв или целостность обмотки
Проверка на короткое замыкание
Проверка на межвитковое замыкание
Как проверить электродвигатель мультиметром: обзор 5 конструкций двигателей переменного тока с фото
Что следует знать о двигателе перед его проверкой: 2 важных момента
Принцип работы: какие электротехнические процессы необходимо хорошо представлять при ремонте
Особенности конструкций, влияющие на технологию поиска дефектов
Как проверить обмотку электродвигателя на статоре: общие рекомендации
Личный опыт: проверка статорных обмоток асинхронного электродвигателя
Как проверить якорь электродвигателя: 4 типа разных конструкций
Синхронные модели с фазным ротором
Якорь асинхронного электродвигателя
Коллекторные электродвигатели: 3 метода анализа обмотки
Двигатели постоянного тока
Заключительный этап: особенности проверок двигателей под нагрузкой

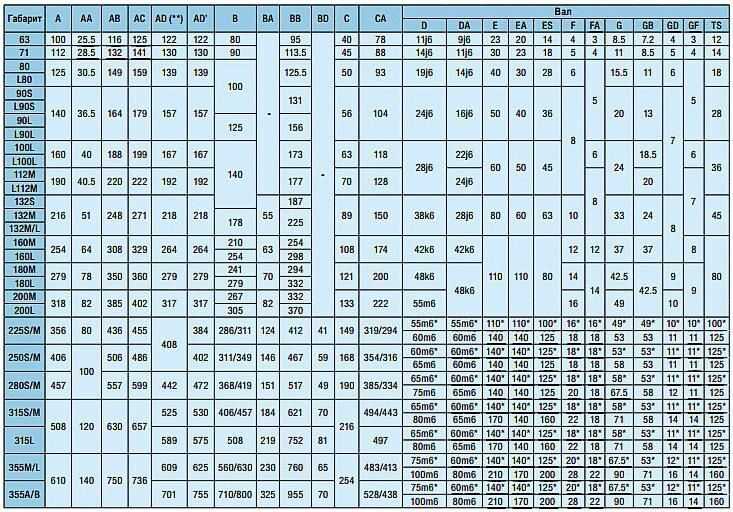

Сопротивление обмоток электродвигателя таблица – советы электрика
Сопротивление обмоток электродвигателя и особенности измерения
Значение сопротивления и основные правила эксплуатации машин
Способ правильного проведения замера целостности изоляции
Онлайн-консультация
Обмотка электродвигателя: лучшие схемы соединения и подключения. Инструкция как сделать и прозвонить обмотку своими руками
Какой должна быть намотка
Возможные неполадки
Как определить неисправность
Метод с шариком
Как произвести обмотку
Фото обмотки электродвигателя
Сопротивление обмотки электродвигателя | Полезные статьи – Кабель.РФ
Измерение сопротивления изоляции обмоток электродвигателя
разделы начинающим
Видео

Проверка электродвигателей разного вида с помощью мультиметра

Повседневная жизнь человека неразрывно связана с электродвигателями различной конфигурации, на работе которых основано действие различных приборов и оборудования. Таким оборудованием мы пользуемся постоянно и достаточно часто возникают различные неполадки в их работе, что зачастую связано с неисправностью электродвигателя. Для того, чтобы привести прибор в работоспособное состояние нужно знать, каким образом прозвонить электродвигатель. Об этом будет рассказано в данной статье.

Какие электродвигатели можно проверить мультиметром

Если двигатель не имеет очевидных внешних повреждений, то есть вероятность того, что произошел внутренний обрыв цепи или произошло короткое замыкание. Но не все электродвигатели можно просто проверить на эти дефекты мультиметром.

Например, может возникнуть сложности в диагностике электродвигателей постоянного тока, так как их обмотка имеет практически нулевое сопротивление и его можно проверить только косвенным методом по специальной схеме: одновременно снимают показания с амперметра и вольтметра с вычислением результирующего значения сопротивления по закону Ома.

Таким образом проверяют все сопротивления обмоток якоря и замеряют значения между пластинами коллектора. Если сопротивления обмоток якоря различаются, то имеется неполадки, так как в исправной машине эти значения одинаковые. Разность в значениях сопротивления между соседними пластинами коллектора должна быть не больше 10%, тогда двигатель будет считаться исправным (но если в конструкции предусмотрена уравнительная обмотка, то это значение может достигать до 30%).

Электрические машины переменного тока разделяют на:

Все эти типы двигателей доступны для диагностики с помощью измерительных приборов, в том числе с помощью мультиметров. В целом, двигатели переменного тока достаточно надежные машины и неисправности в них возникают достаточно редко, но все же такое случается.

Какие неисправности в электродвигателе позволяет выявить мультиметр

Достаточно часто для проверки электродвигателей переменного тока используется мультиметр – многофункциональный электронный измерительный прибор. Он имеется в наличии практически у каждого домашнего мастера и позволяет выявить некоторые виды неисправностей в электрических приборах, в том числе и в электродвигателях.

Самыми распространенными неисправностями, которые возникают в электрических машинах такого типа являются:

Рассмотрим каждую из этих проблем подробнее и разберем методы выявления таких неисправностей.

Проверка на обрыв или целостность обмотки

Обрыв обмотки достаточно распространенное явление при обнаружении неправильной работы электродвигателя. Обрыв в обмотке может случиться как в статоре, так и в роторе.

Если была оборвана одна фаза в обмотке, соединенной по схеме «звезда» – то ток в ней будет отсутствовать, а в других фазах значения тока будет завышено, двигатель при этом работать не будет. Также может быть обрыв параллельной ветви фазы, что приведет к перегреву исправной ветви фазы.

Если была оборвана одна фаза обмотки (между двумя проводниками), соединенной по схеме «треугольник» — то ток в двух других проводниках будет значительно меньше, чем в третьем проводнике.

Если возник обрыв в обмотке ротора, то будут происходить колебания тока с частотой, равной частоте скольжения и колебания напряжения, при этом проявится гудение и обороты двигателя будут снижены, также возникнет вибрация.

Эти причины указывают на неисправность, но выявить саму неисправность можно при помощи прозвонки и измерения сопротивления каждой обмотки электродвигателя.

В двигателях, рассчитанных на переменное напряжение 220 В, прозваниваются пусковая и рабочая обмотки. Значение сопротивления пусковой обмотки должно быть больше, чем рабочей в 1,5 раза.

В электродвигателях на 380 В, которые подключаются по схемам «звезда» или «треугольник» всю схему необходимо разобрать и проверить каждую обмотку по отдельности. Сопротивление каждой из обмоток такого электродвигателя должно быть одинаковым (с отклонением не более пяти процентов). Но при обрыве дисплей мультиметра будет показывать высокое значение сопротивления, которое стремится к бесконечности.

Проверка на короткое замыкание

Также распространенной неисправностью в электродвигателях является короткое замыкание на корпус. Для выявления этой неисправности (или её отсутствия) совершают следующие действия:

Результатом таких действий при исправном двигателе будет высокое сопротивление (несколько сотен или тысяч мегаом). «Прозвонкой» мультиметра проверить пробой на корпус даже удобнее: нужно осуществить в режиме прозвонки все те же действия, описанные выше и наличие звукового сигнала будет означать нарушение в целостности изоляции обмоток и короткое замыкание на корпус. К слову сказать, данная неисправность не только негативно влияет на работу самого оборудования, но и является опасной для жизни и здоровья человека при отсутствии специальных защитных устройств.

Проверка на межвитковое замыкание

Ещё одним видов неисправностей является межвитковое замыкание – короткое замыкание между разными витками одной катушки двигателя. При такой неполадке мотор будет гудеть и заметно снизится его мощность.

Выявить такую неисправность можно несколькими способами. Например, можно воспользоваться токовыми клещами или мультиметром.

При диагностике с помощью токовых клещей измеряют значения тока каждой из фаз обмотки статора и если значение тока в одной из них будет завышено, то там и находится замыкание.

Источник

Как проверить электродвигатель мультиметром: обзор 5 конструкций двигателей переменного тока с фото

Мне часто в последнее время друзья и соседи стали задавать вопрос: как проверить электродвигатель мультиметром? Вот я и решил написать небольшой обзор инструкцию для начинающих электриков.

Сразу замечу, что один мультиметр не позволяет выявить со 100% гарантией все возможные неисправности: мало его функций. Но порядка 90% дефектов им вполне можно найти.

Постарался сделать инструкцию универсальной для всех типов движков переменного тока. Эти же методики при вдумчивом подходе можно использовать в цепях постоянного напряжения.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Принцип работы: какие электротехнические процессы необходимо хорошо представлять при ремонте

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Как проверить обмотку электродвигателя на статоре: общие рекомендации

Трехфазный статор имеет три встроенные обмотки. Из него выходит шесть проводов. В отдельных конструкциях можно встретить 3 или 4 вывода, когда соединение треугольник или звезда собрано внутри корпуса. Но так делается редко.

Определить принадлежность выведенных концов обмоткам позволяет прозвонка их мультиметром в режиме омметра. Надо просто один щуп поставить на произвольный вывод, а другим — поочередно замерять активное сопротивление на всех остальных.

Пара проводов, на которой будет обнаружено сопротивление в Омах, будет относиться к одной обмотке. Их следует визуально отделить и пометить, например, цифрой 1. Аналогично поступают с другими проводами.

Здесь надо хорошо представлять, что по закону Ома ток в обмотке создается под действием приложенного напряжения, которому противодействует полное сопротивление, а не активное, замеряемое нами.

Учитываем, что обмотки наматываются из одного провода с одинаковым числом витков, создающих равное индуктивное сопротивление. Если провод в процессе работы будет закорочен или оборван, то его активная составляющая, как и полная величина, нарушится.

Межвитковое замыкание тоже сказывается на величине активной составляющей.

Однофазный асинхронный двигатель: особенности статорных обмоток

Такие модели создаются с двумя обмотками: рабочей и пусковой, как, например, у стиральной машины. Активное сопротивление у рабочей цепочки в подавляющем большинстве случаев всегда меньше.

Поэтому когда из статора выведено всего три конца, то это означает, что между всеми ими надо измерять сопротивление. Результаты трех замеров покажут:

Как найти начало и конец каждой обмотки

Метод позволяет всего лишь выявить общее направление навивки каждого провода. Но для практической работы электродвигателя этого более чем достаточно.

Статор рассматривается как обычный трансформатор, что в принципе и есть на самом деле: в нем протекают те же процессы.

Для работы потребуется небольшой источник постоянного напряжения (обычная батарейка) и чувствительный вольтметр. Лучше стрелочный. Он более наглядно отображает информацию. На цифровом мультиметре сложно отслеживать смену знака быстро меняющегося импульса.

К одной обмотке подключают вольтметр, а на другую кратковременно подают напряжение от батарейки и сразу его снимают. Оценивают отклонение стрелки.

Если при подаче «плюса» в первую обмотку во второй трансформировался электромагнитный импульс, отклонивший стрелку вправо, а при его отключении наблюдается движение ее влево, то делается вывод, что провода имеют одинаковое направление, когда «+» прибора и источника совпадают.

В противном случае надо переключить вольтметр или батарейку — то есть поменять концы одной из обмоток. Следующая третья цепочка проверяется аналогично.

А далее я просто взял свой рабочий асинхронный движок с мультиметром и показываю на нем фотографиями методику его оценки.

Личный опыт: проверка статорных обмоток асинхронного электродвигателя

Для статьи я использовал свой новый карманный мультиметр Mestek MT102. Заодно продолжаю выявлять недостатки его конструкции, которые уже показал в статье раньше.

Электрические проверки выполнялись на трехфазном двигателе, подключенном в однофазную сеть через конденсаторы по схеме звезды.

Общая оценка состояния изоляции обмоток

Поскольку на клеммных выводах все обмотки уже собраны вместе, то замеры начал с проверки сопротивления их изоляции относительно корпуса. Один щуп стоит на клеммнике сборки нуля, а второй — на гнезде винта крепления крышки. Мой Mestek показал отсутствие утечек.

Другого результата я и не ожидал. Этот способ замера состояния изоляции очень неточный и большинство повреждений он выявить просто не сможет: питания батареек 3 вольта явно недостаточно.

Но все же лучше делать хоть так, чем полностью пренебрегать такой проверкой.

Для полноценного анализа диэлектрического слоя проводников необходимо использовать высокое напряжение, которое вырабатывают мегаомметры. Его величина обычно начинается от 500 вольт и выше. У домашнего мастера таких приборов нет.

Можно обойтись косвенным методом, используя бытовую сеть. Для этого на клеммы обмотки и корпуса подают напряжение 220 вольт через контрольную лампу накаливания мощностью порядка 75 ватт (токоограничивающее сопротивление, исключающее подачу потенциала фазы на замыкание) и последовательно включенный амперметр.

Ожидаемый ток утечки через нормальную изоляцию не превысит микроамперы или их доли, но рассчитывать надо на аварийный режим и начинать замеры на пределах ампер. Измерив ток и напряжение, вычисляют сопротивление изоляции.

Используя этот способ, учитывайте, что:

Замер активного сопротивления обмоток

Здесь требуется разобрать схему подключения проводов и снять все перемычки. Перевожу мультиметр в режим омметра и определяю активное сопротивление каждой обмотки.

Это один из недостатков этого мультиметра. Щуп плохо входит в паз крокодила, да к тому же тонкий металл зажима раздвигается. Мне сразу пришлось его поджимать пассатижами.

Замер сопротивления изоляции между обмотками

Показываю этот принцип потому, что его надо выполнять между каждыми обмотками. Однако вместо омметра нужен мегаомметр или проверяйте, в крайнем случае, бытовым напряжением по описанной мной выше методике.

Мультиметр же может ввести в заблуждение: покажет хорошую изоляцию там, где будут созданы скрытые дефекты.

Как проверить якорь электродвигателя: 4 типа разных конструкций

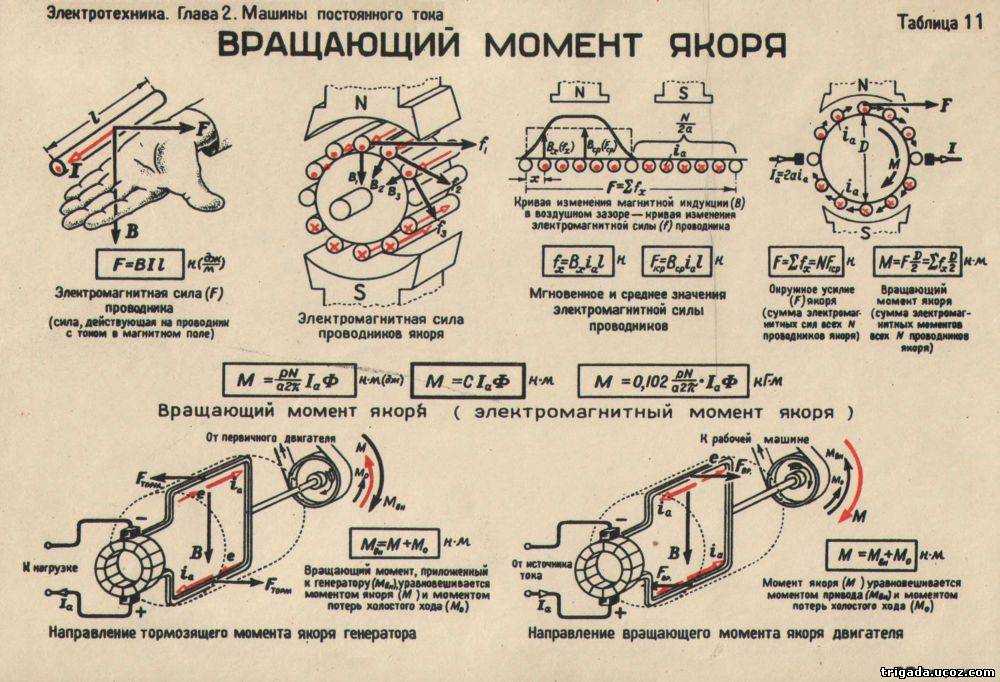

Роторные обмотки создают магнитное поле, на которое воздействует поле статора. Они тоже должны быть исправны. Иначе энергия вращающегося магнитного поля будет расходоваться впустую.

Обмотки якоря имеют разные конструкции у двигателей с фазным ротором, асинхронным и коллекторным. Это стоит учитывать.

Синхронные модели с фазным ротором

На якоре создаются выводы проводов в виде металлических колец, расположенных с одной стороны вала около подшипника качения.

Провода схемы уже собраны до этих колец, что наносит небольшие особенности на их проверку мультиметром. Отключать их не стоит, однако методика, описанная выше для статора, в принципе подходит и для этой конструкции.

Такой ротор тоже можно условно представить как работающий трансформатор. Требуется только сравнить индивидуальные сопротивления их цепочек и качество изоляции между ними, а также корпусом.

Якорь асинхронного электродвигателя

В большинстве случаев ситуация здесь намного проще, хотя могут быть и проблемы. Дело в том, что такой ротор выполнен формой «беличье колесо» и его сложно повредить: довольно надежная конструкция.

Короткозамкнутые обмотки выполнены из толстых стержней алюминия (редко меди) и прочно запрессованы в таких же втулках. Все это рассчитано на протекание токов коротких замыканий.

Однако на практике происходят различные повреждения даже в надежных устройствах, а их как-то требуется отыскивать и устранять.

Цифровой мультиметр для выявления неисправностей в обмотке «беличье колесо» не потребуется. Здесь нужно иное оборудование, подающее напряжение на короткое замыкание этого якоря и контролирующее магнитное поле вокруг него.

Однако внутренние поломки таких конструкций обычно сопровождаются трещинами на корпусе, а их можно заметить при внимательном внутреннем осмотре.

Кому интересна такая проверка электрическими методами, смотрите видеоролик владельца Viktor Yungblyudt. Он подробно показывает, как определить обрыв стержней подобного ротора, что позволяет в дальнейшем восстановить работоспособность всей конструкции.

Коллекторные электродвигатели: 3 метода анализа обмотки

Принципиальная электрическая схема коллекторного двигателя в упрощенной форме может быть представлена обмотками ротора и статора, подключенными через щеточный механизм.

Схема собранного электродвигателя с коллекторным механизмом и щетками показана на следующей картинке.

Обмотка ротора состоит из частей, последовательно подключенных между собой определенным числом витков на коллекторных пластинах. Они все одной конструкции и поэтому имеют равное активное сопротивление.

Это позволяет проверять их исправность мультиметром в режиме омметра тремя разными методиками.

Самый простой метод измерения

Принцип №1 определения сопротивления между коллекторными пластинами я показываю на фото ниже.

Здесь я допустил одно упрощение, которое в реальной проверке нельзя совершать: поленился извлекать щетки из щеткодежателя, а они создают дополнительные цепочки, способные исказить информацию. Всегда вынимайте их для точного измерения.

Щупы ставятся на соседние ламели. Такое измерение требует точности и усидчивости. На коллекторе необходимо нанести метку краской или фломастером. От нее придется двигаться по кругу, совершая последовательные замеры между всеми очередными пластинами.

Постоянно контролируйте показания прибора. Они все должны быть одинаковыми. Однако сопротивление таких участков маленькое и если омметр недостаточно точно на него реагирует, то можно его очувствить увеличением длины измеряемой цепочки.

Способ №2: диаметральный замер

При этом втором методе потребуется еще большая внимательность и сосредоточенность. Щупы омметра необходимо располагать не на соседние ближайшие пластины, а на диаметрально противоположные.

Другими словами, щупы мультиметра должны попадать на те пластины, которые при работе электродвигателя подключаются щетками. А для этого их потребуется как-то помечать, дабы не запутаться.

Однако даже в этом случае могут встретиться сложности, связанные с точностью замера. Тогда придется использовать третий способ.

Способ №3: косвенный метод сравнения величин маленьких сопротивлений

Для измерения нам потребуется собрать схему, в которую входит:

Следует представлять, что точность измерения увеличивает стабильность созданного источника тока за счет:

Один соединительный провод подключают напрямую к клемме аккумулятора и ламели коллектора, а во второй врезают токоограничивающий резистор, исключающий большие токи. Параллельно контактным пластинам садится вольтметр.

Щупами последовательно перебираются очередные пары ламелей на коллекторе и снимаются отсчеты вольтметром.

Поскольку аккумулятором и резистором на короткое время каждого замера мы выдаем одинаковое напряжение, то показания вольтметра будут зависеть только от величины сопротивления цепочки, подключенной к его выводам.

Поэтому при равных показаниях можно делать вывод об отсутствии дефектов в электрической схеме.

При желании можно измерить миллиамперметром величину тока через ламели и по закону Ома, воспользовавшись онлайн калькулятором, посчитать величину активного сопротивления.

Мой цифровой Mestek MT102, несмотря на выявленные в нем недостатки, нормально справляется с этой задачей.

Двигатели постоянного тока

Конструкция их ротора напоминает устройство якоря коллекторного двигателя, а статорные обмотки создаются для работы со схемой включения при параллельном, последовательном или смешанном возбуждении.

Раскрытые выше методики проверок статора и якоря позволяют проверять двигатель постоянного тока, как асинхронный и коллекторный.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Не выявленные дефекты неправильной сборки или повреждения отдельных элементов могут повторно вызвать дополнительный ремонт с большими трудозатратами. Если же у вас еще остались вопросы по теме, как проверить электродвигатель мультиметром, то задавайте их в комментариях. Обязательно обсудим.

Источник

Сопротивление обмоток электродвигателя таблица – советы электрика

Сопротивление обмоток электродвигателя и особенности измерения

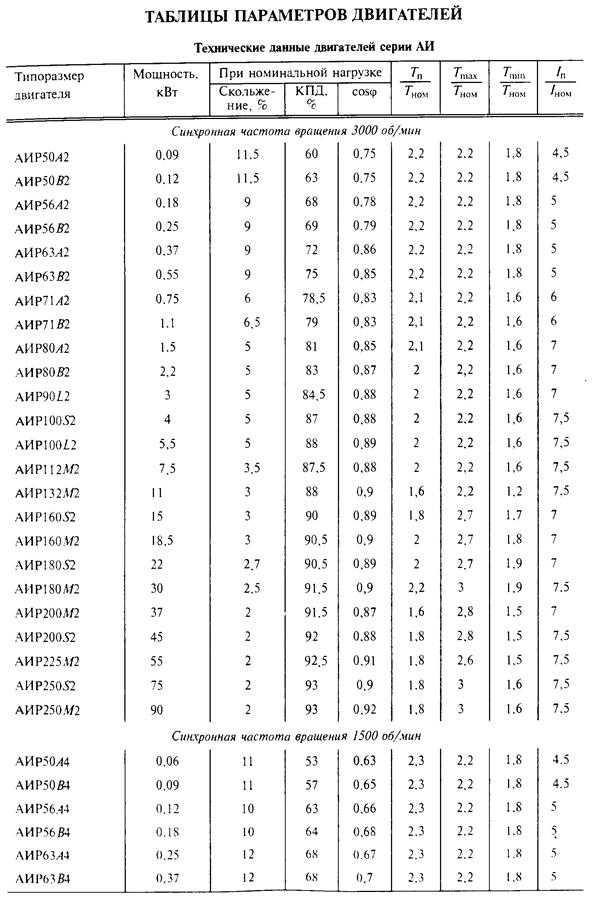

На металлической табличке, прикрепленной к корпусу оборудования, производители указывают основные характеристики двигателя. Важно знать, что при соединении «звездой» ток указывается в знаменателе. В числителе он будет указан при соединении «треугольником».

Фазный ток всегда меньше номинального более чем в 1,5 раза. Поэтому, важным условием будет подбор сечения проволоки для обмоток двигателя и поддержание номинального значения сопротивления цепи.

При условии, что наружный диаметр подвижной обмотки свыше 20 см, применяется намотка двухслойным методом с более коротким шагом между витками.

Значение сопротивления и основные правила эксплуатации машин

При проведении электромонтажных работ, особенно при использовании долгое время неиспользованных электродвигателей, очень важно проверить целостность обмоток и отсутствия на них короткого межвиткового замыкания.

При неправильном хранении старого и нового электрооборудования в помещениях с повышенным уровнем влажности, изоляция проводов может повредиться и выйти из строя.

В этом случае произойдет понижение величины сопротивления обмотки. Поэтому важно перед включением проверить эту характеристику на каждой обмотке агрегата, и произвести замер сопротивления между всеми выводами проводов.

Все результаты замеров должны соответствовать требованиям и нормативам ГОСТа и технических условий.

При этом важно учитывать температуру при замерах.

Согласно требованиям правил проведения работ, температуры изоляционного слоя и окружающей среды должны соответствовать друг другу. При этом значение сопротивления обмоток для оборудования с малым вольтажом должно быть менее 1 МОма. Для обмоток электродвигателей постоянного тока сопротивление обмоток не должно превышать 5 МОм.

Способ правильного проведения замера целостности изоляции

Для проведения измерений применяется мегаомметр. Это современный компактный прибор, включающий в себя омметр и магнитоэлектрический генератор постоянных токов. При номинальном значении напряжения агрегата в 600 В, сопротивление изоляции оборудования следует производить, подавая на него нагрузку в 500 В.

При работах с оборудованием с номиналом менее 3000 В, на него подается ток не более 1000 В. В случае замеров катушек двигателей с номинальным напряжением свыше 3000В, на мегаомметре выставляется значение более до 2500 В.

При соединении обмотки через конденсатор, перед выполнением замеров потребуется отключить емкость из сети.

Для получения достоверных результатов, требуется выполнять следующие условия:

Только при выполнении этих условий можно приступать к измерению сопротивления. В этом случае данные будут достоверными и у вас появиться возможность раннего обнаружения поломок и нарушений целостности изоляции проводки.

Не забудьте после проведения замеров снять остаточное напряжение с электродвигателя.

Онлайн-консультация

На компрессоре NSN 7471-75-40P при включении отключается тепловое реле. Напишите сопротивление обмоток эл. двигателя.

28 07 2011 // Литвинов Сергей Александрович

Электродвигатель компрессора HSN7471-75-40P состоит из 6 обмоток, имеющих соединение, обозначаемое, как Δ/ΔΔ.

Схему их соединения можно образно описать так. Представьте себе равнобедренный треугольник, в каждой грани которого находится по две поседовательно соединённые обмотки.

В вершинах этого треугольника находятся точки контактов 1 (L1), 2 (L2), 3(L3) (по часовой стрелке) – это PW1.

В каждой грани этого треугольника между двумя поседовательно соединёнными обмотками находятся точки контактов 9 (L3), 7 (L1), 8 (L2) (по часовой стрелке от вершины 1) – это PW2.

См. таблицу сопротивлений мотора компрессора HSN7471-75-40P. Обращаю Ваше внимание, что сопротивление одной обмотки меньше 1 Ом. Для его корректного замера необходим специальный тестер.

Компрессор CSH 8551-110-40P при включении сильно перегревается в течении 10мин. При этом ток совпадает с таким же в точности, нормально работающем компрессором. Напишите сопротивление обмоток эл. двигателя.

Можно предположить следующие тому причины:

Проверьте все фуекциональные рабочие параметры перегревающегося компрессора ещё раз. Токи в пределах нормы, а производительность его?

08 08 2012 // Евгений

Масло не пойдёт. Там, куда у полугерметичных винтовых компрессоров БИТЦЕР серий HS/OS ввёрнут датчик температуры, масла быть не должно.

Здравствуйте. Можете ли вы дать данные по сопротивлениям обмоток компрессора hsk7451-70-40p.

Нет данных, но где-то рядом с HSN7471-75-40P.

На компрессор CSH 7551-70 сер.номер 16240684 Напишите сопротивления обмоток эл. двигателя. Требуются для проведения диагностики.

23 04 2014 // Вячеслав

Я запрошу в ГмбХ сертификат выпускных испытаний этого компактного винтового компрессора, изготовленного в апреле 2002г.

Имейте только в виду, что сопротивление его обмоток меньше 1Ом – требуется специальный прибор.

Как правило, со временем эксплуатации сопротивление обмоток не меняется. При зверской эксплуатации компрессора меняется сопротивление изоляции эмальпровода обмоток из-за пагубного воздействия на него перегрева мотора из-за перегрузок и недостаточного расхода всасываемых холодных паров, из-за воздействия кислоты масла, из-за бурно кипящего в моторном отсеке жидкого хладагента и т.д.

Добрый день. При замере рабочих токов электродвигаиеля компрессора CSH8563-125Y-40P токи в точках 1-2-3 в зависимости от загрузки составляли след. значения: 1L1=50-90А, 2L2=1-10А, 3L3=50-90А.

токи в точках 7-8-9 в зависимости от загрузки составляли след. значения: 7L1=50-100А, 8L2=90-180А, 9L3=50-100А.

Чем может быть обусловлена такая авария? И как возможно проверить целостность и сопративление изоляции каждой из 6-и обмоток в отдельности? Спасибо!

17 06 2014 // Максим

Проверить целостность изоляции эмальпровода в обмотках можно специальным прибором мегометром, замеряя сопротивление между корпусом компрессора и клеммами 1,2,3,7,8,9. Сопротивление должно быть

2МОм у новых моторов, и не ниже 0,5МОм у б/у моторов.

Схема соединения всех обмоток мотора Вашего компрессора показана выше. Замеряя сопротивление на различных парах клемм можно определить (вычислить) сопротивление каждой из шести обмоток мотора.

При замерах сопротивлений между любой парой клемм всегда будет параллельно-последовательное соединение 6 резисторов. Имейте также ввиду, что сопротивление обмоток меньше 1 Ом.

Нужен специальный омметр!

Если в результате корректного замера сопротивлений всех обмоток выяснится, что все они прибл. одинаковы, то проблема у Вас видимо с контактами пускателей. Проверьте их на целостность пятна контакта на каждой фазе. Если сопротивления получатся разные, то проблема уже в моторе. Какая-то обмотка на грани прогара.

Добрый день. Следуя Вашим рекомендациям провели замер целостности изоляции между клеммами 1,2,3,7,8,9. Замеры показали что сопротивление между корпусом и клеммами 1,3,7,8,9 примерно равно 2Мом, а между корпусом и клеммой 2 сопротивление равно бесконечности.

Также были произведены замеры сопротивления между клеммами 1,2,3,7,8,9 попарно. Результаты показали что сопротивление между клеммами 1,3,7,8,9 в любых вариациях пар составило примерно 0,6 Ом, а в клемме 2 сопротивление также равно бесконечности с любой из клемм.

Наше предположение, что обрыв произошел в проводнике соединяющим клемму 2 непосредственно с двигателем. Можем ли мы это как либо проверить самостоятельно разобрав барно и (или) сняв кожух двигателя.

Также прошу, если есть такая возможность, прислать схему компрессора с акцентом на его электрическую часть. Заранее благодарен!

18 06 2014 // Максим

Да, похоже, что пропал контакт между клеммой 2 на плите и его проводом. Попробуйте предварительно перекрыв все запорные вентили и сбросив давление внутри комипрессора до атмосферного демонтировать клеммную коробку, а потом и клеммную плиту и проверить на целостность контактов клемм и подходящих от обмоток проводов (они промаркированы).

Смотрите что бывает иногда внутри моторного отсека компрессора при длительном и бурном кипении в нём жидкого хладагента! Провода кипящий фреон с маслом треплет как макароны!

Да действительно, при вскрытии клеммной плиты обнаружили обрыв проводника, причем обрыв не на месте спаек, а посредине(см. фото). Что могло послужить причиной такого обрыва?

23 06 2014 // Максим

Не вижу Вашего фото.

Я же написал выше, что при бурном кипении в морторном отсеке жидкого хладагента (см. “Влажный” ход в винтовых компрессорах) провода от мотора к клеммной плите треплятся и трутся о кромку внутренней поверхности корпуса моторного отсека компрессора. Через какое-то время контакт обрывается и компрессор останавливается (к.з. или перегрузка мотора).

просим написать какое сопротивление должно быть у электродвигателя компрессора 4TES-9 и как его нужно измертять

22 01 2015 // Дмитрий

Здравствуйте! У нас полугерметичные компрессоры битцер 8FC-70.2Y-40P. В систему попало влага. После непродолжительной работы частотный преобразователь выдал ошибку о высоком напряжений со стороны компрессора. Мы прозвонили все фазы на корпус, замкнуто. Как правильно проверить обмотку на целостность? Подскажите?

Определить целостность обмотки этого компрессора можно только замером сопротивлений, но после демонтажа статора и его полной просушки. Кроме того, стоит проверить целостность изоляции эмальпроводов омоток высоковольтным тестом. Сопротивление изоляции должно быть не ниже 0,5 мОм.

Моторы у поршневых компрессоров серии С(Е)-8 имеют схему подключения аналогично моторам винтовых компрессоров БИТЦЕР (см. самый первый вопрос этой ветки), причём соотношение мощностей в первой и второй группе подключаемых обмоток не одинаковое, как у винтов, а 60/40

Добрый день! Где можно найти информацию об обмотках электродвигателя компрессора 6G-30.2Y-40P? Сколько их? Каково их сопротивление?

16 02 2015 // Всеволод

Здравствуйте! Какое сопротивление обмоток электродвигателя у компрессора CSH 9563-160Y. И возможно получить данные на все винтовые компрессора.

21 10 2015 // Дмитрий

У этих компрессоров серии CSH95 моторы 40D содержат только 3 обмотки, соединённые в клемной коробке треугольником на 400В. Т.е. на моторе указанного Вами компрессора Вы можете специальным прибором замерить сопротивление каждой обмотки в отдельности. Сопротивление каждой обмотки прибл.

0,4 Ом, и для измерения такого малого сопротивления требуется специальный тестер. Обращаю Ваше внимание на то, что какие-то функциональные повреждения обмоток такого мотора отследить замером сопротивления обмоток практически невозможно.

Уверенно можно констатировать только явновыраженное межвитковое кз или кз оботкок на корпус.

Т.о. в случае сомнения замеряйте сопротивление изоляции мегометром или состояние обмоток мотора каким-то специальным диагностическим прибором, например ИДО-07, см. выше в ответе на вопрос КОМПРЕССОР CSH-6561-60Y-40P

Доброго времени суток если есть возможность можно ли скинуть данные заводских испытаний сопротивлений в обмотках мотора “double delta” винтового компрессора HSK7461-80-40P.

29 03 2016 // Дмитрий

См. выше данные по мотору HSN7471-75-40P. Для HSK7461-80-40P будут чуть меньшие сопротивления обмоток.

Здравствуйте! Можно узнать сопротивление обмоток и их схему их соединения на компрессоре CSH 8591-140Y-40D. Про специальный тестер уже прочёл, при попытке прозванивать простым тестером звонятся 1-8, 2-9 и 3-7, сопротивление 1 Ом. Какой рабочий ток должен быть на обмотках?

10 06 2016 // Виталий

Здравствуйте! См. расчёты по программе BITZER Software.

21 07 2017 // Сергей

Какой компрессор (тип, модель) и с каким встроенным электронным защитным устройством вы запускаете? Может при питании от маломощной дэс происходит при включении компрессора сильная просадка напряжения и рост рост пусковых и рабочих токов? Какое электронное устройство отключает питание на магнитные пускатели компрессора?

Заполните форму, чтобы задать вопрос

Обмотка электродвигателя: лучшие схемы соединения и подключения. Инструкция как сделать и прозвонить обмотку своими руками

Электрический двигатель постоянно работает на больших мощностях, поэтому неудивительно, что механизм часто выходит из строя. Больше всего страдает так называемая обмотка — расположенная в пазах и соединенная на концах заворачивающими кольцами медная, алюминиевая или бронзовая проволока.

При скачках напряжения, гидравлических ударах, перегревах из-за превышения допустимой нагрузки изоляция на обмоточном слое нарушается, а происходящее замыкание плавит металлические стержни.

Однако не всегда после подобной поломки необходима дорогостоящая замена, так как разобравшись в технологии обмотки электродвигателей, можно самостоятельно снизить причиненный урон. Также своими руками рекомендуется регулярно проверять состояние проволоки и вовремя производить локальный ремонт.

А вся необходимая для этих действий информация — вплоть до пошаговой инструкции — представлена ниже.

Какой должна быть намотка

Обмотка — это кусок проводника, зафиксированный кольцами в корпусе двигателя. Ее установка требует соблюдения ряда условий:

Если хоть одно из требований нарушено, то происходящие в двигателе процессы работают на износ, теряя мощность, обороты и ломаясь.

В большинстве случаев схема соединения обмоток двигателя представлена в виде звезды или треугольника, однако существуют и другие варианты. Концы проводников подключают на специальные внешние колодки с клеммами, редко соединения наблюдаются внутри корпуса.

Возможные неполадки

Обмотка достаточно хрупкий элемент мотора, поэтому его нестабильная работа может вылиться во многие неисправности:

Как определить неисправность

На представленных фото обмотки электродвигателей видно, что нередко поломку можно заметить невооруженным взглядом: провода плавятся, чернеют, присутствует влага, запах гари, сломанные детали. В случае обнаружения неприятных признаков сомнения о необходимом ремонте отпадают, а движок отправляется в ремонтную мастерскую.

Помимо осмотра существуют и другие способы, как проверить обмотку электродвигателя, если отсутствуют внешние «симптомы». Для этого требуется специальный прибор, который в домашних условиях можно заменить обычным мультиметром. К примеру, сообщить о проблемах с обмоткой может следующее:

Сравнить токи на фазах двигателя под нагрузкой (если механизм исправен, то значения будут одинаковыми).

Измерить показатели на различных значениях тока на каждом участке с обмоткой, занести сведения в таблицу или представить в виде графика. Сравнить данные, которые в нормальном режиме не должны иметь сильные отклонения от единой схемы.

Метод с шариком

Как произвести обмотку

Пошаговая инструкция для обмотки двигателя выглядит следующим образом:

Обмотка электродвижка — это важный элемент системы, обеспечивающий непрерывную и равномерную подачу тока от стартера до всех остальных частей мотора. Ее повреждение ставит под угрозу всю работоспособность устройства, а несвоевременный ремонт способен и вовсе погубить механизм.

Регулярная диагностика позволит сразу определить неполадку, устранить ее, тем самым повысив срок службы двигателя.

Фото обмотки электродвигателя

Сопротивление обмотки электродвигателя | Полезные статьи – Кабель.

РФ

Электродвигатели, выпускаемые сегодня промышленностью, являются надежными силовыми агрегатами. Они способны работать десятки лет при своевременном обслуживании и ремонте.

Для этого необходимо регулярно контролировать состояние электродвигателей, измеряя сопротивление обмотки электродвигателя.

Даже в том случае, если оборудование не работало какое-то время, необходимо обязательно проконтролировать состояние изоляции, которая является гигроскопичной и может изменить свои свойства под воздействием влажности воздуха.

Измерение сопротивления изоляции электродвигателя позволит определить, требуется ли просушка или в обмотке есть дефект, требующий немедленного устранения. Если удалось установить, что имеет место понижение сопротивления, двигатель должен быть остановлен и предоставлен в распоряжение мастера для выявления неисправности.

Проверка сопротивления изоляции электродвигателя перед пуском

В последнее время приходится регулярно сталкиваться с запуском оборудования, простоявшего на складе или законсервированного до лучших времен. За время вынужденного или планового простоя изоляция обмотки мотора под воздействием влаги могла потерять свои эксплуатационные характеристики.

Снижение сопротивление может быть довольно чувствительным, поэтому прежде чем включать машину в сеть, должна быть произведена проверка сопротивления изоляции электродвигателя. Должна быть проверена каждая обмотка относительно корпуса, а также сопротивление между обмотками.

Полученные результаты должны соответствовать нормативам ГОСТа, ТУ с обязательным учетом температуры, при которых производилось измерение сопротивления обмоток электродвигателя.

Правила технической эксплуатации машин с электродвигателя гласят, что при температуре изоляции, равной по значению температуре окружающего воздуха, сопротивление обмотки низковольтного оборудования должно не превышать 1 МОм. Сопротивление обмотки электродвигателя машины постоянного тока – не менее 0,5 МОм.

Для изменений используется мегомметр, удобный и компактный прибор, состоящий из омметра и магнитоэлектрического генератора постоянного тока. Сопротивление изоляции электродвигателя, имеющего номинальное напряжение до 660В, следует измерять при напряжении в 500В.

Если производится контроль сопротивления обмоток машины с номинальным напряжением до 3000 В, то применяют мегаомметры с напряжением в 1000В. Измерение сопротивления обмотки электродвигателя с номинальным напряжением более 3000В используются приборы со значением в 2500В.

В том случае, если исследуемый двигатель имеет обмотку, соединенную через конденсатор с корпусом, то перед измерением необходимо конденсатор отключить от обмотки.

Как правильно производить измерение сопротивления изоляции

Для того чтобы данные имели смысл – необходимо правильно производить измерение сопротивления изоляции электродвигателя. Работы должны производиться при температуре не ниже +5ºС. Должны быть выполнены следующие условия:

Только в этом случае полученный результат можно считать достоверным. После произведенного замера испытываемый двигатель необходимо обязательно разрядить.

Измерение сопротивления изоляции обмоток электродвигателя

Если электродвигатель не будет пущен в эксплуатацию сразу же после поставки, необходимо организовать его защиту от воздействия внешних факторов, таких как влажность, температура и загрязнения, чтобы не допустить повреждения изоляции. Прежде чем включить электродвигатель после длительного хранения, следует измерить сопротивление изоляции.

Если электродвигатель хранится в условиях высокой влажности, должны проводиться регулярные измерения.

Измерение сопротивления изоляции выполняется с помощью мегаомметра – омметра с диапазоном высокого сопротивления. Измерение сопротивления производится: между обмотками и «землёй» электродвигателя на которые подаётся постоянное напряжение в 500 или 1000 В. В ходе измерения и сразу же после него на клеммах может присутствовать опасное напряжение, к ним

Минимальное сопротивление изоляции новых обмоток или обмоток после чистки или ремонта относительно «земли» составляет 10 МОм или более.

Минимальное сопротивление изоляции, R, вычисляется умножением номинального напряжения, U

n, на постоянный множитель 0,5 МОм / кВ. Например: если номинальное напряжение составляет 690 В = 0,69 кВ, минимальное сопротивление изоляции: 0,69 кВ ½ 0,5 мегом / кВ = 0,35 мегом

Минимальное сопротивление изоляции обмоток относительно земли измеряется с 500 В постоянного тока. Температура обмоток должна быть 25°C +/– 15°C.

Если сопротивление изоляции нового электродвигателя, электродвигателя после чистки или ремонта, который не которое время не эксплуатировался, составляет меньше 10 МОм, это можно объяснить тем, что в обмотки попала влага и их необходимо просушить.

Если электродвигатель эксплуатируется в течение долгого промежутка времени, минимальное сопротивление изоляции может упасть до критического уровня. Двигатель сохраняет работоспособность, если сопротивление его изоляции упало до минимального расчетного значения. Однако, если зарегистрировано такое падение сопротивления,

разделы начинающим

Зачастую, найдя какой-нибудь трехфазный двигатель, мы не можем его запустить по той простой причине, что правильно не определены начала и концы трех обмоток. Восполним этот пробел и применим для этого некоторые способы.
Способ первый: инструмент – батарейка на от 1,5В до 4,5В(или аналогичный блок питания постоянного тока), милливольтрметр постоянного тока.

Допустим, мы вызвонили омметром обмотки и у нас имеются несколько пар проводов. Нам надо определить, где у этих пар начало обмотки, а где конец. Возьмем любую пару проводов, принадлежащих одной из обмоток. Помечаем произвольно один из выводов обмотки как начало (Н), а второй как конец (К).

Подключаем милливольтметр постоянного тока на пределе единицы или десятки милливольт постоянного тока(чем меньше напряжение батареи – тем меньше предел)к паре проводов другой обмотки. Минус батарейки присоединяем к нашему условному концу (К) первой обмотки, плюс – к началу. Наблюдаем за показаниями милливольтметра.

Нас интересует отклоненение стрелки прибора в момент замыкания цепи «батарейка – обмотка». Если стрелка прибора отклоняется влево за ноль, то переключаем полярность присоединения прибора ко второй обмотке, и снова замыкаем батарейку на первую обмотку. Теперь отклонения прибора в момент замыкания должны быть в положительную(правую) сторону.

Тот вывод обмотки, который соединен с плюсом милливольтметра, будет началом второй обмотки, а с минусом – концом (см. рис.1). Таким же образом определяем начало и конец третьей обмотки.

Способ второй: инструменты – понижающий трансформатор, выключатель, вольтметр.

Выбираем любую обмотку и подаем на нее напряжение с трансформатора величной, например, 6В. Это будет обмотка №1.

Если при измерении вольтметром, к примеру, между обмоткой №1 и №2 вольтметр покажет, скажем, 8В – значит эти обмотки соединены одноименными концами(можно принять их за начала).

Если это измерение между №1 и №2 покажет 4В – значит соединены они разноименными выводами и одну из обмоток надо развернуть концами. Аналогично определяюся концы 3-ей обмотки.

Способ третий: инструменты – лампа накаливания на 220В, выключатель, амперметр.

Две любые обмотки двигателя, лампу, выключатель и амперметр соединяем последовательно. Измеряем и запоминаем показание. Затем концы одной из обмоток меняем местами, снова измеряем и запоминаем. Большему показанию прибора будет соответствовать соединение двух обмоток одноименными выводами. Обозначаем их концы. То же самое проделываем с третьей обмоткой.

Источник

Видео

Прозвонка 3 х фазного электродвигателя на работоспособность

Как проверить электродвигатель?Настоящий прозвон асинхронного электродвигателя!

Как электродвигатель проверить мультиметром.

Как проверить трехфазный асинхронный электродвигатель?

ВАЖНО!Проверка сопротивления между обмотками электродвигателя мультиметром. электрика для начинающих

Проверка асинхронного трехфазного двигателя на КЗ и обрыв обмотки

Расположение контактов трехфазного двигателя и прозвонка обмоток

Как узнать параметры трехфазного двигателя если нету бирки

Измерение сопротивления изоляции электродвигателя

Определение начала и конца обмоток трехфазного электродвигателя (простой способ)

Сопротивление обмоток асинхронного двигателя таблица в Сургуте: 500-товаров: бесплатная доставка, скидка-27% [перейти]

Партнерская программаПомощь

Сургут

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Мебель и интерьер

Промышленность

Дом и сад

Сельское хозяйство

Все категории

ВходИзбранное

Сопротивление обмоток асинхронного двигателя таблица

Резистивно-стартовый асинхронный двигатель JB04-0. 5T, электродвигатель 250 Вт, однофазный индукционный двигатель, Стартовое сопротивление
