Что такое кабель и из чего он состоит

Кабель — это конструкция из одного или нескольких изолированных проводников, заключенных в защитную оболочку. Основными элементами кабеля являются:

• Токопроводящая жила — металлический проводник (обычно медь или алюминий), по которому передается электрический ток
• Изоляция — диэлектрический слой, обеспечивающий электрическую изоляцию жил
• Оболочка — внешний защитный слой, предохраняющий внутренние элементы от механических повреждений и воздействия окружающей среды

Также кабель может содержать дополнительные элементы: экраны, броню, заполнители и др. Состав и конструкция кабеля определяются его назначением и условиями эксплуатации.

Основные типы кабелей

Существует множество разновидностей кабелей, которые можно классифицировать по различным признакам. Рассмотрим основные типы кабелей:

По назначению:

• Силовые кабели — для передачи и распределения электроэнергии
• Контрольные кабели — для систем управления и сигнализации
• Кабели связи — для передачи информации

По напряжению:

• Низковольтные (до 1 кВ)
• Среднего напряжения (1-35 кВ)
• Высоковольтные (свыше 35 кВ)

По материалу жил:

• Медные
• Алюминиевые

По изоляции:

• С бумажной изоляцией
• С пластмассовой изоляцией
• С резиновой изоляцией

Выбор конкретного типа кабеля зависит от условий прокладки и эксплуатации, требуемых характеристик и экономической целесообразности.

Характеристики и применение силовых кабелей

Силовые кабели предназначены для передачи и распределения электроэнергии. Их основные характеристики:

• Номинальное напряжение — от 0,66 до 500 кВ
• Число жил — от 1 до 5
• Сечение жил — от 1,5 до 2000 мм²
• Материал изоляции — бумажная пропитанная, из сшитого полиэтилена, ПВХ и др.

Области применения силовых кабелей:

• Линии электропередачи
• Распределительные сети
• Внутренние электропроводки зданий
• Присоединение электрооборудования

При выборе силового кабеля учитывают: напряжение сети, передаваемую мощность, условия прокладки, требования пожарной безопасности.

Особенности и применение контрольных кабелей

Контрольные кабели используются в цепях управления, контроля, сигнализации и связи. Их ключевые особенности:

• Малое сечение жил — от 0,5 до 10 мм²
• Большое количество жил — до 37 и более
• Повышенная гибкость
• Стойкость к механическим воздействиям

Где применяются контрольные кабели:

• Системы автоматики и телемеханики
• Контрольно-измерительные приборы
• Устройства релейной защиты
• Системы сигнализации и блокировки

При выборе контрольного кабеля важно учитывать количество жил, требуемую гибкость и условия эксплуатации.

Кабели связи: виды и области применения

Кабели связи предназначены для передачи информационных сигналов. Основные виды:

• Телефонные кабели
• Коаксиальные кабели
• Витая пара

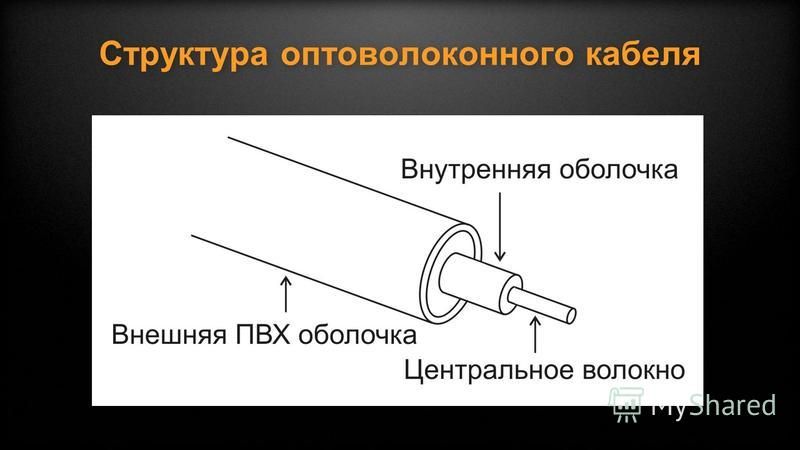

• Оптоволоконные кабели

Где используются кабели связи:

• Телефонные линии
• Компьютерные сети
• Системы кабельного телевидения
• Магистральные линии связи

При выборе кабеля связи учитывают: требуемую скорость передачи данных, помехозащищенность, дальность передачи сигнала.

Специальные типы кабелей

Помимо основных типов, существуют специальные кабели для особых условий применения:

• Огнестойкие кабели — сохраняют работоспособность при пожаре
• Судовые кабели — для использования на морских и речных судах
• Шахтные кабели — для прокладки в горных выработках
• Нагревательные кабели — для систем обогрева

Такие кабели имеют специальную конструкцию и материалы, обеспечивающие их надежную работу в экстремальных условиях.

Как правильно выбрать кабель

При выборе кабеля необходимо учитывать следующие факторы:

• Назначение и область применения
• Условия прокладки и эксплуатации
• Требуемые электрические параметры
• Механические нагрузки
• Воздействие окружающей среды
• Требования пожарной безопасности
• Экономическую эффективность

Правильный выбор кабеля обеспечит надежную и безопасную работу электрических систем и оборудования.

Маркировка кабелей: как расшифровать

Маркировка кабелей содержит важную информацию об их характеристиках. Основные элементы маркировки:

• Материал жилы (А — алюминий, без обозначения — медь)
• Материал изоляции (В — ПВХ, П — полиэтилен, Р — резина)
• Наличие защитных покровов (Б — броня, Г — без защитных покровов)
• Число жил и сечение
• Номинальное напряжение

Например, АВВГнг 3х2,5 расшифровывается как: алюминиевые жилы, ПВХ изоляция, ПВХ оболочка, не распространяет горение, 3 жилы сечением 2,5 мм².

Современные тенденции в кабельной промышленности

Кабельная промышленность постоянно развивается. Основные тенденции:

• Повышение пожаробезопасности кабелей
• Разработка экологически чистых материалов
• Увеличение пропускной способности
• Миниатюризация конструкций
• Повышение стойкости к внешним воздействиям

Эти тенденции направлены на повышение надежности, безопасности и эффективности кабельной продукции.

Гидрофобный состав (заполнитель) — где применяют, свойства, из чего делают

ПКФ РУСМА » Статьи » Состав гидрофобный

Состав гидрофобный или гидрофобный заполнитель – особый состав, обладающий диэлектрическими характеристиками и предназначенный для защиты кабеля от воздействия влаги. Ещё одна важная функция гидрофобного заполнителя – защита сердечника от механических воздействий. Состав совместим с другими элементами конструкции кабеля и выступает в качестве дополнительного амортизатора.

Слово «гидрофобный» часто используется в качестве синонима к слову «липофильный» — «жиролюбивый», хотя это не вполне корректно. Дословно «гидрофобный» можно перевести как «боящийся воды» или «пугающий воду». Тем не менее, в химии и физике говорят о гидрофобности как о свойстве, связанном с неспособностью впитывать воду или растворяться в ней. Называя состав гидрофобным, мы говорим о его способности противостоять воде, не впитывать её.

Если вернуться к научному определению, то гидрофобность – это физическое свойство молекулы, выражающееся в её способности не смачиваться водой.

Подобные молекулы обычно неполярны. Гидрофобными являются молекулы алканов, масел, жиров.

Где применяют гидрофобные составы?

Гидрофобным составом заполняются свободные объёмы кабелей телефонной связи, электросвязи, сердечники оптических кабелей. В конструкции волоконно-оптического кабеля, к примеру, присутствуют даже два вида гидрофобного заполнителя: filling – внутримодульный заполнитель, применяемый внутри модулей – трубок с волокном, и flooding – межмодульный заполнитель, которым заполняется пространство поверх скрутки модулей, под оболочкой.

Использование гидрофобного наполнителя при изготовлении кабеля сводит к минимуму риск попадания влаги внутрь кабеля и продольного распространения ее по длине. Перспективность продукта не вызывает сомнений – снижается аварийность, растёт надёжность и качество передаваемого сигнала.

Какие гидрофобные составы производит «РУСМА»?

Компания «РУСМА» производит несколько наименований гидрофобных составов, часть которых – продукты собственной разработки. Потребителю предлагаются: Заполнитель гидрофобный «РУСМА» (ТУ 0255-075-46977243-2009) универсальный, Заполнитель гидрофобный ЛЗК-1 (ТУ 38-101646-76) для телефонных кабелей, а также Заполнитель гидрофобный ЛЗК-1 (ТУ 0255-030-46977243-2004) собственной разработки, Заполнитель кабельный «РУСМАГЕЛЬ» (ТУ 0255-112-46977243-2011) для оптических кабелей.

Как работает гидрофобный заполнитель?

Гидрофобный заполнитель защищает кабель, так как выступает в качестве дополнительного амортизатора, однако если кабель был механически повреждён, заполнитель сохраняет работоспособность участков кабеля, примыкающих к месту повреждения оболочки. Представим себе ситуацию: во время проведения дорожных работ экскаватор повредил полимерную оболочку телефонного кабеля. Благодаря гидрофобному заполнителю грунтовые воды не смогли просочиться под оболочку кабеля. Во время ремонтных работ, таким образом, достаточно было заменить лишь небольшой повреждённый участок, а остальной кабель остался защищённым от проникновения влаги и коррозии.

В лишённых гидрофобного наполнителя кабелях вода в аналогичных ситуациях просачивается в сердечник кабеля. Благодаря качественной изоляции связь исчезает не одномоментно. Заметить поломку удаётся не сразу, в итоге вода проникает на солидные, до сотен метров расстояния. Подмокшие участки кабеля требуют замены.

Какими свойствами должен обладать гидрофобный состав?

1. Инертность как к воде, так и к пластику. Защищая сердечник от воды, гидрофобный состав не должен вызывать набухание резины или пластика – материалов, из которых производится оболочка кабелей.
2. Высокое удельное сопротивление. Это вполне понятно. Гидрофобный заполнитель – дополнительный кабельный изолятор.
3. Широкий температурный диапазон применения. Это важно, поскольку кабель должен сохранять работоспособность как во время летней жары, так и зимой, когда температуры опускаются ниже 30°C. Кристаллизация гидрофобного заполнителя при низких температурах во время эксплуатации кабеля или замерзание недопустимо: кристаллы могут повредить волокно и модули. В России принято использовать гидрофобные заполнители, рассчитанные на рабочие температуры от –40 до +70 градусов°C. К примеру, гидрофобный заполнитель, выпускаемый компанией «РУСМА», не замерзает при температуре –50°C и не стекает с поверхности пластика или металла при +50°C.
4. Особая консистенция. С одной стороны, гидрофобный заполнитель должен оставаться пластичным для обеспечения выполнения различных операций с кабелем, требующих его гибкости, с другой стороны – достаточно плотным, чтобы осуществлять защиту от влаги и не вытекать из кабеля в случае его повреждения.
5. Невысокая плотность. Наличие заполнителя существенно увеличивает массу кабеля, что, естественно, снижает удобство его укладки. Чем плотнее гидрофобный состав – тем тяжелее кабель. Лёгкий гидрофобный заполнитель – наиболее эффективное решение.

Из чего делают гидрофобные составы?

Гидрофобный состав для кабелей по сути представляет собой загущённые до состояния геля или мази масла: минеральные или синтетические.

Заполнитель гидрофобный «РУСМА» представляет собой смесь минеральных нефтяных масел с низкотемпературными свойствами, загущённую церезином и содержащую адгезионную добавку.

Заполнитель кабельный «РУСМАГЕЛЬ» представляет собой смесь синтетических и алифатических углеводородов высокой степени очистки с добавлением депрессорной и адгезионной присадок.

В качестве межмодульного гидрофобного заполнителя оптических кабелей применяются и традиционные петролатумы – смеси парафина, церезина и масла, получаемые при депарафинизации остаточных нефтяных масел сернокислотной или селективной очистки. Сходные продукты используются и в медных телефонных кабелях.

Наряду с петролатумами для внутримодульного заполнения оптических кабелей могут применяться другие гидрофобные составы в виде гелей, желе. Такие составы обладают пониженной плотностью и позволяют снизить вес кабеля, сохраняя гибкость заполнителя.

Все о кабеле из сшитого полиэтилена

Кабель из сшитого полиэтилена (СПЭ, английское — XLPE, немецкое — VPE, шведское — РЕХ) появился на рынке чуть позже, чем другие виды проводников. Но ввиду хороших технических характеристик он стал более популярным и распространенным в категории кабельной продукции. Рассмотрим подробнее особенности и преимущества кабеля СПЭ, его сферы применения и плюсы прокладки.

Что такое кабель из сшитого полиэтилена

Одна из важных характеристик любого кабеля – материал изоляции. От него зависит величина силы тока, которая может выдерживать кабель. И чем выше сила тока, тем более высокие требования предъявляются к изоляции. Особенно это касается кабелей среднего напряжения – 6-35 кВ.

Под кабелем СПЭ понимают кабель с изоляцией из сшитого полиэтилена (ПЭ). Сшитый полиэтилен – это полимер с поперечно сшитыми молекулами. Это наиболее плотный из всех видов полиэтилена, обладающий более высокими техническими показателями.

Молекулярная трехмерная структура сшитого полиэтилена PEX

Сшитым называют полиэтилен, полученный в результате сшивки. Это физический процесс по модификации внутренней молекулярной структуры материала с сохранением химического состава. Цель сшивки – придать полиэтилену новые, физические свойства, которые расширяют сферу применения материала.

В ходе сшивки звенья молекул полиэтилена связывают с трехмерную сетку за счет образования поперечных связей. Поэтому и говорят, что сшитый ПЭ состоит из поперечно сшитых молекул.

1 — многопроволочная, уплотненная токопроводящаяжила, алюминиевая или медная

2 — внутренний экструдированный полупроводящий слой

3 — изоляция из сшитого полиэтилена

4 — внешний экструдированный полупроводящий слой

5 — слой обмотки полупроводящей лентой

6 — медный экран

7 — экструдированная подушка

8 — броня из круглой стальной оцинкованной проволоки

9 — наружная оболочка: из полиэтилена (АПвЭКП, ПвЭКП), поливинилхлоридного пластиката (АПвЭКВ, ПвЭКВ),ПВХ пластиката пониженной горючести(АПвЭКВнг, ПвЭКВнг) или ПВХ пластиката пониженной пожароопасности (АПвЭКВнгд, ПвЭКВнгд)

В чем плюсы изоляции из сшитого полиэтилена

Сшитый ПЭ – полиэтилен с улучшенными характеристиками. Его применение в качестве изоляции позволяет тоже придать ей более качественные свойства. К преимуществам изоляции из СПЭ перед другими видами относится следующее:

• Стойкость к более высоким температурам (предельная достигает 90 °C).
• Допустимая температура в аварийном режиме, гр. С – 130.
• Максимально допустимая температура жилы при протекании тока короткого замыкания, гр. С — 250.
• Более высокая пропускная способность, чем у бумажной с масляной пропиткой – в 1,3-1,5 раза выше, что обусловлено более высокой длительно допустимой температурой (90 °C
• Экологическая безопасность ввиду отсутствия жидких включений, что позволяет сохранить чистоту окружающей среды.
• Отсутствие алюминиевых и свинцовых оболочек, что уменьшает вес, диаметр и радиус изгиба (упрощает прокладку).
• Большая строительная длина, которая может достигать 2000-4000 м.
• Низкая гигроскопичность, обеспечивающая диэлектрическую стабильность.

Не менее важно, что кабель СПЭ обычно имеет одножильную конструкцию, это упрощает прокладку и монтаж даже в самых тяжелых условиях работы. Ее можно вести при температуре до -20 °C (без предварительного прогрева). Благодаря перечисленным преимуществам кабель СПЭ признали как продукт, обладающий наилучшими электрическими и механическими свойствами, а также самым длительным сроком службы среди других серийно выпускаемых типов кабелей, достигающим 30 лет без потери качества. (Срок службы).

Виды кабеля из сшитого полиэтилена

Кабели СПЭ могут иметь разную форму жил: круглую или секторную. Последняя имеет несколько недостатков, поскольку для нее не предусмотрен специальный механический инструмент для разделки, из-за чего все работы нужно производить вручную. Кроме того, магнитное поле,образующееся вокруг сектора, увеличивает потери.

Цена кабеля из сшитого полиэтилена зависит от его разновидности. Существует несколько критериев классификации, по которым выделяют виды кабеля СПЭ.

По напряжению:

• 6-35 кВ;
• 45-150 кВ;
• 220 и 330 кВ.

По количеству токоведущих жил:

• 1 или 3 для 6-35 кВ;
• 1 для 45-150 и 220, 330 кВ.

Одножильные кабели СПЭ более распространены, поскольку трехжильные применяются только на напряжение до 35 кВ.

По материалу токопроводящей жилы:

• из меди;
• из алюминия (в маркировке обозначается первой буквой «А»).

По площади поперечного сечения токопроводящей жилы:

• 35-1600 мм² для 6-35 кВ;
• 70-2000 мм² для 45-150 кВ;
• 400-2000 мм² для 220 и 330 кВ.

По материалу оболочки:

• из полиэтилена;
• из ПВХ пластиката;
• из полимерной композиции.

По типу бронирования:

• стальной проволокой;
• стальными лентами;

Где используют кабель из сшитого полиэтилена

Специалисты рекомендуют купить кабель из сшитого полиэтилена в следующих случаях:

• если необходимо транспортировать большие энергетические мощности на дальние расстояния;
• если прокладка кабельной трассы ведется по сложному рельефу;
• если к кабелю предъявляются особенно строгие требования относительно пожарной и экологической безопасности.

Кабель применяют в строительстве и промышленности. Его прокладывают в любом грунте при условии наличия защиты от механических повреждений. Еще он подойдет для прокладки под водой.

Кабель СПЭ выпускается в разных исполнениях, в том числе не распространяющие горение с низким дымовыделением. Это делает его оптимальным для применения в производственных помещениях и кабельных сооружениях, а также стационарных электроустановках и там, где действуют разрушающие газовоздушные среды.

Марки кабеля из сшитого полиэтилена

Условное обозначение в маркировке силового кабеля с изоляцией из СПЭ на среднее напряжение 10; 20; 35 кВ
Краткое обозначение	Обозначение	Порядковое место буквы в марке
А	Алюминиевая жила (без обозначения — жила медная)	1
Пв	Изоляция из сшитого полиэтилена	2
П	Оболочка из полиэтилена	3
Пу	Оболочка из полиэтилена, усиленная	3
В	Оболочка из ПВХ апастиката	3
Внг-LS	Оболочка из ПВХ пластиката пониженной пожароопасности («LS»- Low Smoke — низкое дымо- и газовыделение(А(В), предел распространения горения ПРПГ1 (ПРПГ2)	3
г	Продольная герметизация водоблокирующими лентами	4
2г	Продольная и поперечная герметизация (водоблокирующими лентами и ламинированной алюмополимерной лентой)	4
ж	Герметизация жилы водоблокирующими нитями или порошком	5

В буквенной аббревиатуре кабеля СПЭ можно найти всю основную информацию и характеристики относительно типа жилы, изоляции и оболочки.

Критерий	Наименование	Маркировка	Пример
Материал жилы	Медная	Без обозначения	ПвП
	Алюминиевая	А	АПвП
	С герметизацией	гж	АПвП (гж)
	Сегментированная с герметизацией	сгж	ПвП сгж
Материал изоляции	Из сшитого полиэтилена	Пв	ПвВ
Материал оболочки	Полиэтилен	П	АпвП
	Усиленная оболочка из полиэтилена увеличенной толщины – для 10 кВ, с ребрами жесткости – для 110 кВ.	Пу	АПвП
	Из полимерной композиции, не распространяющей горение и не содержащей галогенов.	Пнг-HF-А(В) А – не распространяющей горение по категории А. В – не распространяющей горение по категории В.	АПвПнг-HF-А
	ПВХ пластикат	В	АПвВ
	ПВХ пластикат с пониженной горючестью.	Внг-А(В) А – не распространяющей горение по категории А. В – не распространяющей горение по категории В.	АПвВнг-В
	ПВХ пластикат с пониженной горючестью, газо- и дымовыделением.	Внг-LS-А(В)	АПвВнг-LS-А
	С продольной герметизацией водоблокирующими лентами	г (после обозначения оболочки)	АПвПг
	С продольной герметизацией водоблокирующими лентами и поперечной герметизацией из алюмо-полимерной ленты, сваренной с оболочкой.	2г	АПвП2г

Купить кабель оптом и в розницу

Компания «Бонком» занимается продажей кабельной продукции от крупнейших российских производителей. Большие складские мощности позволяют обеспечить стабильные поставки даже на масштабные объекты. Все виды кабеля СПЭ, представленные в каталоге компании «Бонком», по техническим и эксплуатационным характеристикам отвечают требованиям международных стандартов и имеют сертификацию по ГОСТ.

Дополнительно мы реализуем аксессуары, расходные материалы и инструменты, такие как кабельные муфты, арматура для СИП, термоусаживаемые трубки и экипировка монтажника. Чтобы купить кабель, обращайтесь к нам по телефонам и адресу из раздела «Контакты». Здесь в форме обратной связи и по указанным телефонам вы можете узнать о продукции или задать другие интересующие вопросы.

назад

Типы Кабелей – Определение, Состав, Типы

Типы Кабелей

Благодаря технологическим достижениям, электричество питает и управляет практически всем. Поэтому нам необходимо постоянное и стабильное питание, обеспечиваемое различными кабелями и проводами.

Электрические провода и кабели необходимы в электроэнергетике для транспортировки и распределения электроэнергии на предприятия, в жилые дома, на рабочие места и т. д. В большинстве областей используются различные электрические кабели для обеспечения стабильного электроснабжения.

Электрические кабели и провода иногда путают, но это не одно и то же. Провод имеет простой электрический проводник, а электрический кабель состоит из нескольких проводов, заключенных в одну оболочку; однако оба используются для передачи электрического тока. В статье содержится обзор различных типов кабелей , их назначения и использования.

Что такое кабель?

Кабель представляет собой совокупность нескольких проводов, покрытых единой оболочкой, тогда как провод представляет собой единый электрический проводник. Использование проводов и кабелей позволяет использовать электричество в самых разных местах. Разнообразные кабели используются в различных условиях, включая дома и телекоммуникационную отрасль.

Материал и применение кабелей используются для их различения. Идентификация электрических кабелей очень важна, поскольку она сообщает вам, какая изоляция использовалась, сколько проводов и какова их длина. Пластиковое покрытие или изоляция вокруг токопроводящих проводов является наиболее важной идентификацией кабеля.

THHN, THWN, THW и XHHN — это некоторые этикетки или обозначения, часто наносимые на кабели. Значение каждой буквы для каждого типа этикетки показано ниже.

T – Изоляция из термопласта представляет собой огнеупорное вещество.

H – Термостойкие материалы могут выдерживать температуры до 167 F.

HH – Высокотермостойкие и могут выдерживать температуры до 194 F.

W – Wet подходит для сухих среды.

X – Огнестойкая изоляция на основе синтетического полимера.

N – С нейлоновым покрытием, защищает от масла и бензина.

Состав электрических кабелей

Медь может использоваться в составе электрических кабелей, поскольку это недорогой материал. Кабель обычно состоит из трех важных частей: проводника, изолятора и оболочки.

Проводник: Проводники — это элементы, позволяющие электричеству свободно проходить по кабелям. Одними из наиболее часто используемых проводящих элементов в кабелях являются алюминий и медь.

Изолятор: Изоляторы — это элементы, которые отделяют проводники друг от друга, чтобы предотвратить непреднамеренные каналы для протекания тока. К изоляционным материалам относятся синтетические полимеры, которые защищают провода от неожиданного повреждения.

Оболочка: Оболочка — это дополнительный слой, защищающий жилы кабеля от окружающей среды и химических реакций. Оболочка изготовлена ​​из обычного поливинилхлоридного (ПВХ) материала.

Типы электрических кабелей

Основные фидерные провода:

Электропитание подается от сервисного погодного напора к зданию по основным фидерным кабелям и проводам. Для этой цели используются одножильные или многожильные кабели THHN на 600 В, номинальная нагрузка которых на 25% превышает максимально необходимую нагрузку.

Провода питания панели:

Электропитание подается в главную распределительную коробку через провода питания панели. Как правило, эти кабели THHN имеют черную изоляцию и номинальные характеристики на 25 % выше, чем максимальный ток нагрузки.

Провода в неметаллической оболочке:

Для внутренней проводки используются неметаллические провода или провода в оболочке из NM. Он может состоять из двух или более изолированных проводников, а также изолированного или неизолированного заземляющего проводника.

Для дополнительной защиты имеется второй слой пластиковой оболочки из сшитого полиэтилена. В настоящее время электрики устанавливают внутренние системы, используя самую последнюю версию NM type-B. Возможны как одножильные, так и многожильные проводники. По кабелепроводам легче перемещаться с многожильными проводниками.

Одножильные провода:

Для разводки электропроводки в доме наиболее типичным вариантом является одножильный кабель. Он предлагается с различными калибрами, цветами (чтобы различать фазу, нейтраль и землю) и одножильными или многожильными проводниками. Лучшее соединение может быть выполнено с помощью одного сплошного провода, однако одножильные провода проще прокладывать через кабелепроводы. Варианты изоляции для обоих из них THW и THHN.

Типы кабелей

На рынке представлены различные типы кабелей , которые можно использовать в зависимости от ситуации. Разнообразные типы кабелей , такие как электрические, компьютерные и силовые кабели, выполняют различные функции; следовательно, не все виды кабелей выполняют одну и ту же работу.

1. Электрический кабель

Электрический кабель — это кабель, который используется для транспортировки и распределения электроэнергии. Эти кабели используются там, где осуществляется передача высокого напряжения, а воздушные линии электропередач использовать нецелесообразно. На рынке существуют различные типы электрических кабелей; однако наиболее распространены следующие.

Кабель с неметаллической оболочкой

Кабель с неметаллической оболочкой также известен как неметаллическая строительная проволока или кабели NM. Пользователи могут найти эти электрические провода под приложениями или снаружи.

Подземный питательный кабель

Подземный питательный кабель во многом напоминает кабели NM. Высокая водонепроницаемость этих кабелей делает их идеальными для влажных мест, таких как насосы, сады и воздушное освещение.

Кабель в металлической оболочке

BX, или бронированные кабели, — это другое название кабелей с металлической оболочкой. Эти кабели обычно используются для обеспечения электроэнергией огромных машин. Эти кабели имеют три медных провода, один из которых используется для тока, один служит проводом заземления, а другой служит нулевым проводом.

Многожильный кабель

Многожильные кабели — это те, которые имеют более одного проводника. Эти кабели имеют не менее двух и не более 100 и более витых пар проводников.

Коаксиальный кабель

Часто коаксиальный кабель с изолирующим покрытием называют спиралью. Слово «коаксиальный» относится к кабелю, который делит общую геометрическую ось на два своих экрана. Эти кабели соединяют видеооборудование и передают телевизионные сигналы.

Неэкранированная витая пара

Неэкранированная витая пара (UTP) состоит из двух проводов. Эти кабели помогают передавать сигнальные и видеоприложения, сети передачи данных, телефоны и камеры видеонаблюдения. Кабель прямого прокладки

Кабели прямого прокладки, или DBC, представляют собой специально сконструированные пучки коаксиальных или оптоволоконных кабелей. Перед заглублением эти провода не требуют дополнительной сантехники, изоляции или оболочки.

Эти кабели широко распространены из-за их влажности, колебаний температуры от высоких до низких допусков и других экологических соображений, связанных с требованиями связи или передачи.

Двухжильный кабель

Это гибкие двухжильные кабели, используемые для передачи информации между антенной и приемником (например, телевизором или радиоприемником).

Твинаксиальный кабель

Двойной аксиальный кабель является альтернативой коаксиальному кабелю с двумя жилами вместо одной. Эти кабели обычно используются в местах с малым радиусом действия, где требуется высокоскоростная передача сигнала.

Парный кабель

Парный кабель состоит из двух изолированных проводников. Эти кабели используются в низкочастотных устройствах переменного или постоянного тока.

2. Силовые кабели

Силовые кабели обычно используются для распределения электроэнергии от подстанций к соответствующим местам. В зависимости от ситуации эти кабели могут быть подземными или надземными. Эти кабели имеют много проводников, экранированных внешним покрытием, называемым изоляцией.

Кабель с поясом

Кабели с поясом состоят из трех проводников, связаны вместе и покрыты изоляционным бумажным «поясом».

Экранированный кабель

Силовые кабели, такие как экранированные, подходят для диапазонов напряжения до 33 кВ. В исключительных случаях эти кабели могут поднять диапазон напряжения до 66 кВ.

Кабель герметизированного типа

В этих кабелях используется газ или масло, чтобы удерживать давление в кабеле выше атмосферного. Эти кабели бывают двух видов: маслонаполненные и газонаполненные.

3. Кабели для монитора или компьютера

Компьютерный кабель — это разъем или шнур, передающий питание или данные на различные устройства. В эти кабели входит один или несколько проводов, которые также имеют пластиковое покрытие. На рынке доступны различные типы кабелей для мониторов, которые обсуждаются ниже.

Кабель HDMI

HDMI означает «Мультимедийный интерфейс высокой четкости». Определенный компьютерный провод передает аудио- и видеосигналы через изображения. Существуют различные типы кабелей HDMI.

Ниже перечислены некоторые типы кабелей HDMI:

• Стандартный (категория 1)
• Стандартный с Ethernet
• Высокая скорость (категория 2)
• Высокоскоростной с Ethernet
• Категория 3 (4K)
• Категория 3 (8K)

Кабель DVI

Интерфейс видеодисплея, называемый кабелем DVI (цифровой визуальный интерфейс), используется для подключения ЖК-монитора к видеокарте. По этому кабелю можно без проблем смотреть фильмы в высоком качестве.

Кабель VGA

Кабель VGA (адаптер видеографики) — это один из типов кабелей монитора, используемых для передачи видеосигналов между процессором компьютера и монитором. Эти провода в настоящее время используются в телевизорах и проекторах.

Кабель Ethernet

Кабели Ethernet обычно используются в проводной сети для подключения различных электронных устройств, таких как ПК, маршрутизаторы и коммутаторы в локальной сети. Хотя в этих кабелях больше проводов, чем в телефонных, они вполне сопоставимы.

Кабель PS/2

Кабель PS/2 (Personal System/2) имеет круглый разъем с шестью контактами. Эти кабели в основном используются для соединения клавиатуры и мыши компьютерной системы.

Аудиокабель

Наушники и наушники подключаются к системе с помощью аудиопроводов. Они обычно подключают любой динамик к звуковой карте ПК, небольшому проигрывателю компакт-дисков или компактному стереофоническому аудиоустройству.

USB-кабель

USB (универсальная последовательная шина) — широко используемый кабель для подключения различных аксессуаров к компьютерному устройству. Существуют различные типы USB-кабелей. Они следующие:

Различные типы кабелей USB,

• USB тип A
• USB тип B
• USB тип C

MIDI

Кабель MIDI (цифровой интерфейс музыкальных инструментов) обеспечивает панорамирование, музыкальные данные, вибрато, сообщения о событиях и т. д. Люди могут использовать эти кабели для подключения MIDI-клавиатуры или синтезатора к компьютеру.

Заключение

Кабель представляет собой совокупность нескольких проводов, покрытых единой оболочкой, тогда как провод представляет собой одиночный электрический проводник. Использование проводов и кабелей позволяет использовать электричество в самых разных местах.

Различные типы кабелей используются в различных условиях, включая дома и телекоммуникационную отрасль. Материал и применение кабелей используются для их различения.

Часто задаваемые вопросы

1. Назовите различные типы кабельных разъемов?

  Соединители для витой пары, оптоволокна и коаксиального кабеля с витыми парами представляют собой три типа кабельных соединителей.

2. Назовите наиболее распространенные типы зарядных кабелей?

  Ниже перечислены наиболее популярные типы зарядных кабелей, которые люди регулярно используют. Они перечислены ниже:

• USB-A. Это основной разъем, присутствующий на одном конце практически каждого USB-кабеля.
• USB-B. Этот старый разъем используется не так часто, как раньше.
• Мини-USB. Это меньший тип подключения, который хорошо подходит для мобильных устройств, как следует из названия.
• Микро-USB.

3. Подчеркните преимущества использования электрических кабелей.

  Преимущества электрических кабелей заключаются в следующем.

• Подземные электрические кабели могут свести к минимуму визуальное воздействие.
• Они менее подвержены влиянию различных погодных условий.
• Повышает надежность источника питания.
Кабель
• с экранированной витой парой отличается высокой пропускной способностью, простотой установки и меньшей стоимостью, чем коаксиальное и оптическое волокно.
Коаксиальные кабели
• более доступны по цене и имеют большую пропускную способность, чем оптоволоконные или волоконно-оптические линии.

Знаете ли вы коаксиальные кабели и их состав?

перейти к содержанию

Предыдущий Следующий

• Посмотреть увеличенное изображение

Не могли бы вы рассказать нам, что такое коаксиальный кабель? А состав этих? Не волнуйтесь, мы расскажем вам, что они из себя представляют и какую функцию выполняют свою миссию по безопасной транспортировке электронной информации.

Коаксиальные кабели

Начнем с объяснения происхождения слова «коаксиальный». Это происходит из-за сокращения «общего доступа», которое приводит к созданию слова «коаксиальный кабель». это 9Кабель типа 0003 предназначен для передачи высокочастотных электрических сигналов и разделен на две хорошо дифференцированные жилы: жилу и экран.

Живой человек, также обычно называемый душой, является проводником, который в основном отвечает за передачу информации.

Экран, другой проводник коаксиального кабеля, отвечает за заземление.

Его можно неоднократно заменять оптоволоконными кабелями, чтобы иметь возможность передавать сигналы очень высокой частоты, особенно если это длинные соединения.

Давайте узнаем состав коаксиальных кабелей

Что касается состава коаксиального кабеля, мы можем разделить его на четыре четыре различных части: диэлектрик, сердечник, сетку и оболочку.

Диэлектрик

Диэлектрик представляет собой слой, способный изолировать сердцевину проволочной сетки. В основном функция этой части кабеля состоит в том, чтобы покрыть сердечник, чтобы не произошло короткого замыкания, когда две части, которые он разделяет, соединяются вместе.

В зависимости от качества диэлектрика мы увидим кабель лучшего или худшего качества, поскольку, если он более хрупкий, это обычно может привести к частичной или полной остановке кабеля. Именно поэтому крайне важно приобретать высококачественные коаксиальные кабели.

Nucleus

Сердцевина — это центральная часть кабеля. Это тот элемент, который отвечает за транспортировку информации, то есть частотных сигналов.

Обычно образован цельной железной проволокой или, наоборот, несколькими медными жилами.
