Спиральная антенна: конструкция, принцип работы и применение

Что такое спиральная антенна. Как устроена спиральная антенна. Какие режимы работы у спиральной антенны. Каковы преимущества и недостатки спиральной антенны. Где применяются спиральные антенны. Как рассчитать параметры спиральной антенны.

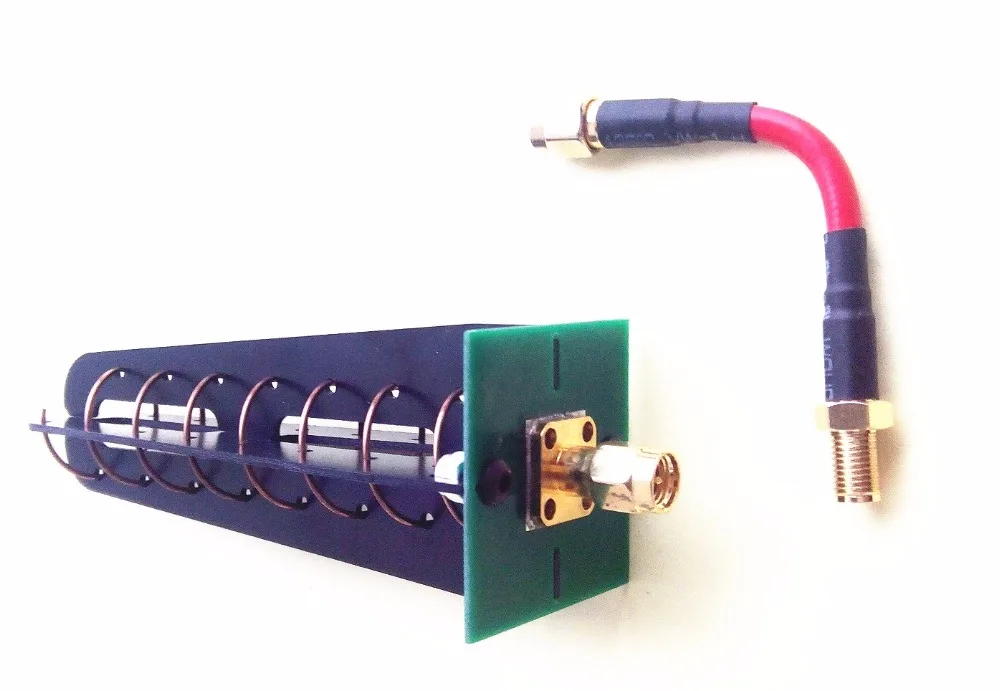

Что такое спиральная антенна и как она устроена

Спиральная антенна представляет собой проводник, намотанный в виде спирали вокруг цилиндрической поверхности. Это антенна бегущей волны, которая излучает электромагнитные волны круговой поляризации.

Основные элементы конструкции спиральной антенны:

• Проводник, свернутый в спираль
• Цилиндрический каркас, на который наматывается спираль
• Рефлектор (металлический диск) в основании антенны
• Коаксиальный кабель для подключения

Ключевые геометрические параметры спиральной антенны:

• Диаметр спирали D
• Шаг намотки S (расстояние между витками)
• Число витков N
• Длина одного витка L
• Угол подъема спирали α

Принцип работы спиральной антенны

Принцип действия спиральной антенны основан на распространении электромагнитной волны вдоль проводника, свернутого в спираль. При этом возникают следующие эффекты:

• Ток в проводнике создает вращающееся электромагнитное поле
• Поле концентрируется вдоль оси спирали
• Формируется направленное излучение с круговой поляризацией
• Максимум излучения направлен вдоль оси спирали

Для эффективной работы необходимо, чтобы длина одного витка спирали была близка к длине волны излучения. Это обеспечивает синфазное сложение полей от разных витков.

Режимы работы спиральной антенны

Спиральная антенна может работать в двух основных режимах излучения:

1. Нормальный режим

Характеристики нормального режима:

• Максимум излучения перпендикулярен оси спирали
• Диаграмма направленности похожа на диполь
• Размеры спирали малы по сравнению с длиной волны
• Низкая эффективность излучения
• Узкая полоса рабочих частот

2. Осевой режим

Характеристики осевого режима:

• Максимум излучения вдоль оси спирали
• Направленная игольчатая диаграмма направленности
• Длина витка спирали близка к длине волны
• Высокая эффективность излучения
• Широкая полоса рабочих частот

Осевой режим является основным рабочим режимом спиральных антенн благодаря лучшим характеристикам.

Как рассчитать параметры спиральной антенны

Для расчета параметров спиральной антенны, работающей в осевом режиме, можно использовать следующие формулы:

• Диаметр спирали: D ≈ λ/π, где λ — длина волны
• Шаг намотки: S ≈ 0.25λ
• Длина витка: L = π*D
• Угол подъема: α = arctan(S/πD)
• Входное сопротивление: R ≈ 140 Ом
• Коэффициент усиления: G ≈ 15(C/λ)^2*N, где C — длина окружности витка

Оптимальный угол подъема спирали составляет 12-14°. Для получения круговой поляризации число витков должно быть не менее 3-4.

Преимущества спиральных антенн

Спиральные антенны обладают рядом достоинств, обуславливающих их широкое применение:

• Круговая поляризация излучения
• Широкая полоса рабочих частот (до 2:1)
• Направленное излучение
• Компактные размеры
• Простота конструкции
• Легкость согласования с 50-омным кабелем
• Низкий уровень боковых лепестков

Недостатки спиральных антенн

К основным недостаткам спиральных антенн можно отнести:

• Невысокий коэффициент усиления (до 15-20 дБ)
• Снижение эффективности с ростом числа витков
• Сложность точной настройки параметров
• Чувствительность к близости проводящих объектов
• Относительно большие продольные размеры

Области применения спиральных антенн

Благодаря своим уникальным свойствам спиральные антенны нашли широкое применение в различных областях:

• Спутниковая связь и навигация
• Радиоастрономия
• Телеметрия ракет и спутников
• Радиопеленгация и радиолокация
• Связь с космическими аппаратами
• Системы предупреждения о радиолокационном облучении
• Измерительная техника СВЧ диапазона
• Беспроводные системы передачи данных

Как изготовить простую спиральную антенну своими руками

Для самостоятельного изготовления простой спиральной антенны понадобится:

1. Медный провод диаметром 1-2 мм
2. Пластиковая труба подходящего диаметра
3. Металлический диск для рефлектора
4. Коаксиальный разъем
5. Эпоксидный клей

Процесс изготовления:

1. Рассчитать размеры спирали под нужную частоту
2. Намотать провод на трубу с заданным шагом
3. Закрепить витки клеем
4. Припаять к началу спирали коаксиальный разъем
5. Установить металлический рефлектор в основании

Такая самодельная антенна позволит получить направленное излучение с круговой поляризацией в диапазоне УКВ.

Сравнение спиральной антенны с другими типами антенн

Спиральная антенна имеет ряд особенностей по сравнению с другими распространенными типами антенн:

Параметр	Спиральная	Волновой канал	Параболическая
Поляризация	Круговая	Линейная	Любая
Ширина полосы	Широкая	Узкая	Широкая
Коэффициент усиления	Средний	Высокий	Очень высокий
Габариты	Компактная	Большие	Очень большие
Сложность конструкции	Простая	Средняя	Сложная

Как видно, спиральная антенна занимает промежуточное положение по многим характеристикам, сочетая достоинства разных типов антенн.

11-2. Спиральная антенна | RadioUniverse

Спиральная антенна отличается от других антенн, обладающих направленным излучением, в первую очередь тем, что ее поле излучения имеет круговую поляризацию. В случае применения такой антенны необходимо, чтобы как передающая, так и приемная антенны имели круговую поляризацию излучения.

Круговая поляризация имеет место, когда проводник наматывается в направлении излучения в виде спирали, причем необходимо, чтобы общая длина проводника в одном витке равнялась 1λ, что соответствует при учете коэффициента укорочения диаметру витка D, равному приблизительно 0,31λ. Предполагается, что для получения круговой поляризации используется по меньшей мере три витка, так как поляризация излучения будет тем ближе к круговой, чем больше витков имеет антенна. Простая спиральная антенна излучает в обе стороны в направлении своей оси. Для получения одностороннего излучения и увеличения коэффициента усиления антенны используется дисковый рефлектор.

Схематическое изображение спиральной антенны с необходимыми размерами приведено на рис. 11-3.

Спираль изображена на этом рисунке упрощенно. Диаметр спирали D, равный 0,31λ, может быть рассчитан по отношению к частоте по формуле $$D[см]=\frac{9300}{f[Мгц]}.$$

Зная диаметр витка, можно определить длину проводника, образующего виток L: $$L=D\cdot{3,14}.$$

К важным конструктивным размерам этой антенны относится также угол подъема спирали, который может меняться в пределах от 6 до 24°, однако на практике наиболее часто угол подъема спирали выбирают равным 14°, так как при этом антенна имеет оптимальные электрические параметры. При угле подъема спирали 14° расстояние между витками S равно 0,24. Это расстояние относительно частоты можно рассчитать по формуле $$D[см]=\frac{7200}{f[Мгц]}.$$

Диаметр дискового рефлектора выбирается небольшим, но всегда больше, чем 0,5λ, так как при этом входное сопротивление спиральной антенны при подключении рефлектора меняется незначительно. При больших диаметрах рефлектора увеличивается величина обратного ослабления. Наиболее часто диаметр рефлектора выбирают равным удвоенному значению диаметра витка спиральной антенны, т. е. 0,62λ. Рефлекторы могут быть как дисковыми, так и квадратными. В диапазоне дециметровых волн рефлекторы можно изготовлять из жести, а в диапазоне УКВ рефлекторы изготовляются обычно таким образом, как показано на рис. 11-4 или 11-7. Расстояние между рефлектором и началом спирали целесообразно выбрать равным 0,13λ. Относительно частоты это расстояние может быть определено по формуле $$A[см]=\frac{3900}{f[Мгц]}.$$

Входное сопротивление спиральной антенны почти не имеет реактивных составляющих и равно 120—150 ом в зависимости от размеров спирали. Питание антенны несимметричное с помощью коаксиального кабеля.

Спиральная антенна обладает широкой полосой пропускания. При расстоянии между витками S, равном 0,24λ, при допущении максимального КСВ в линии питания (1,35) соотношение частот, в пределах которых антенна работает удовлетворительно, равно 1 : 1,6.

Коэффициент усиления спиральной антенны зависит от числа витков n, шага намотки S и длины витка спирали L и увеличивается приблизительно пропорционально с увеличением числа витков. 2}{Sn}\cdot{15}$$

При обычных на практике размерах шага намотки спирали S = 0,24λ и диаметра витка D = 0,31λ коэффициенты усиления (дб) спиральной антенны, рассчитанные по этой формуле, при различном числе витков принимают следующие значения: 3 витка — 10,1 дб; 4 — 11,3; 5—12,3; 6—13,1; 7—13,8; 8 — 14,4; 9 — 14,9; 10—15,3; 11—15,7 и 12 витков — 16,1 дб.

Если электромагнитные волны с круговой поляризацией принимаются на антенну, обладающую линейной поляризацией, то в этом случае теряется половина энергии, переносимой электромагнитными волнами, что соответствует потерям в 3 дб. Однако с помощью спиральных антенн можно излучать или принимать линейно поляризованные электромагнитные волны. Для этого используют группу из двух спиральных антенн с противоположной намоткой (т. е. если одна антенна имеет правостороннюю намотку, то вторая антенна имеет левостороннюю намотку). При этом если эти две антенны располагаются рядом друг с другом в горизонтальной плоскости, то поляризация поля горизонтальная, а если они располагаются одна над другой в вертикальной плоскости, то поляризация поля вертикальная. В случае, если обе спиральные антенны имеют одну и ту же намотку, то поляризация поля остается круговой, но параллельное соединение двух спиральных антенн дает очень удобное с точки зрения согласования антенны с линией передачи входное сопротивление (65—70 ом). В этом случае становится возможным без включения дополнительных трансформирующих устройств непосредственно питать антенну при помощи обычного коаксиального кабеля. По сравнению с антенной «волновой канал», имеющей равное усиление со спиральной антенной, последняя занимает несколько меньше места и, кроме того, обладает полосой пропускания, значительно превосходящей полосу пропускания антенны «волновой канал».

Согласование входного сопротивления спиральной антенны с волновым сопротивлением линии передачи удобнее всего осуществлять с помощью коаксиального четвертьволнового трансформатора, сопротивление которого рассчитывается по известной формуле $$Z_{тр}=\sqrt{Z_A\cdot{Z}}.$$

Если положить входное сопротивление спиральной антенны Z_A равным 125 ом и потребовать согласования этого сопротивления с коаксиальным кабелем, имеющим волновое сопротивление 60 ом, то волновое сопротивление такого концентрического четвертьволнового трансформатора должно быть равно: $$Z_{тр}=\sqrt{125\cdot{60}}=\sqrt{7500}=86,6 ом. $$

Из графика рис. 1-25 видно, что концентрическая линия имеет волновое сопротивление 87 ом, когда отношение внешнего диаметра внутреннего проводника к внутреннему диаметру наружного проводника равно 1 : 4,4.

На рис. 11-5 показана практическая конструкция оформления четвертьволнового трансформатора со всеми необходимыми размерами.

Общая длина согласующего устройства с учетом коэффициента укорочения равна 0,24λ.

На рис. 11-6 показана спиральная антенна, рассчитанная на диапазон 2 м. Размеры спиральной антенны для диапазона 70 см обозначены в скобках. В данном случае диаметр рефлектора был выбран равным 1λ. Разумеется, диаметр рефлектора может быть уменьшен до 0,62λ без изменения всех остальных размеров антенны.

Для изготовления спирали особенно подходит 10-мм дюралевый прут, обычно применяемый для громоотводов, так как его очень легко сгибать. Спираль укрепляется на деревянных планках, а вся антенна в точке ее центра тяжести крепится к деревянной несущей мачте.

На рис. 11-7 изображена спиральная антенна, выполненная радиолюбителем DL6MH.

Теория антенн — спиральная — CoderLessons.com

Спиральная антенна является примером проволочной антенны и сама образует форму спирали. Это широкополосная антенна VHF и UHF.

Диапазон частот

Частотный диапазон работы спиральной антенны составляет от 30 МГц до 3 ГГц . Эта антенна работает в диапазонах VHF и UHF .

Конструкция и работа спиральной антенны

Спиральная антенна или спиральная антенна – это антенна, в которой проводящий провод намотан в виде спирали и соединен с пластиной заземления с помощью фидерной линии. Это самая простая антенна, которая обеспечивает циркулярно поляризованные волны . Он используется во внеземной связи, в которой задействованы спутниковые ретрансляторы и т. Д.

На изображении выше показана спиральная антенная система, которая используется для спутниковой связи. {- 1} (\ frac {S} {\ pi D}) $$

где,

D – диаметр спирали.

S – интервал поворота (от центра к центру).

α – угол тангажа .

Режимы работы

Преобладающими режимами работы спиральной антенны являются –

Нормальный или перпендикулярный режим излучения.

Осевой или торцевой или лучевой режим излучения.

Давайте обсудим их подробно.

Нормальный режим

В нормальном режиме излучения поле излучения перпендикулярно оси спирали. Излучаемые волны имеют круговую поляризацию. Этот режим излучения получается, если размеры спирали малы по сравнению с длиной волны. Диаграмма направленности этой спиральной антенны представляет собой комбинацию короткой дипольной и рамочной антенны.

На приведенном выше рисунке показана диаграмма излучения для нормального режима излучения в спиральной антенне.

Это зависит от значений диаметра спирали D и расстояния между ее витками, S. Недостатками этого режима работы являются низкая эффективность излучения и узкая полоса пропускания. Следовательно, это вряд ли используется.

Осевой режим

В осевом режиме излучения излучение направлено в направлении конечного огня вдоль спиральной оси, а волны поляризованы по кругу или почти по кругу. Этот режим работы получается путем увеличения окружности до порядка одной длины волны (λ) и разнесения приблизительно на λ / 4 . Диаграмма направленности широкая и направленная вдоль осевого луча, образуя небольшие лепестки под косыми углами.

На рисунке показана диаграмма направленности для осевой моды излучения в спиральной антенне.

Если эта антенна предназначена для волн правой круговой поляризации, то она не будет принимать волны левой круговой поляризации и наоборот. Этот режим работы генерируется с большой легкостью и более практично используется .

преимущества

Ниже приведены преимущества спиральной антенны –

• Простой дизайн
• Высочайшая направленность
• Более широкая полоса пропускания
• Может достигать круговой поляризации
• Может также использоваться в диапазонах HF и VHF

Недостатки

Ниже приведены недостатки спиральной антенны –

• Антенна больше и требует больше места
• Эффективность уменьшается с числом оборотов

Приложения

Ниже приведены применения спиральной антенны –

Одиночная спиральная антенна или ее массив используются для передачи и приема ОВЧ-сигналов.

Часто используется для спутниковой и космической связи

Используется для телеметрических соединений с балластными ракетами и спутниками на земных станциях

Используется для установления связи между Луной и Землей

Приложения в радиоастрономии

Спиральная антенна (Спиральная антенна)

Самая популярная спиральная антенна (спираль) представляет собой антенну бегущей волны в форме штопор, производящий излучение вдоль оси спиральной антенны. Эти спиральные антенны называются осевые спиральные антенны. Преимущества этой спиральной антенны в том, что она имеет широкую полосу пропускания, легко конструируется, имеет реальное входное сопротивление и может производить поля с круговой поляризацией. Базовый геометрия спиральной антенны показана на рис. 1.

H — Общая высота спиральной антенны, H = NS .

Антенна на Рисунке 1 представляет собой левостороннюю спиральную антенну, потому что если согнуть пальцы левой руки вокруг спирали ваш большой палец будет указывать вверх (кроме того, волны, излучаемые этой спиральной антенной, имеют левостороннюю круговую поляризацию). Если бы спиральная антенна была намотана в другую сторону, это была бы правосторонняя спиральная антенна.

Диаграмма направленности будет максимальной в направлении +z (вдоль винтовой оси на рис. 1). Дизайн спиральных антенн в первую очередь основано на эмпирических результатах, и фундаментальные уравнения будут быть представлены здесь.

Спиральные антенны, состоящие не менее чем из 3 витков, будут иметь близкую к круговой поляризацию в направлении +z, когда длина окружности C близка к длине волны:

Как только длина окружности C выбрана, вышеприведенное неравенство приблизительно определяет рабочее полоса пропускания спиральной антенны. Например, если C = 19,68 дюйма (0,5 метра), то самый высокий рабочая частота будет определяться наименьшей длиной волны, которая вписывается в приведенное выше уравнение или =0,75 C =0,375 метра, что соответствует до частоты 800 МГц. Самая низкая рабочая частота будет определяться наибольшей длиной волны что соответствует приведенному выше уравнению, или =1,333 C =0,667 метра, что соответствует до частоты 450 МГц. Следовательно фракционная масса тела составляет 56%, что относится к осевым спиральным антеннам в целом.

Спиральная антенна представляет собой антенну бегущей волны , что означает, что ток проходит вдоль антенны. и фаза меняется непрерывно. Кроме того, входной импеданс в основном действителен и может быть аппроксимировано в Омах:

Спиральная антенна хорошо работает при углах тангажа () от 12 до 14 градусов. Как правило, угол тангажа принимается равным 13 градусам.

Нормализованная диаграмма направленности для компонентов электронного поля определяется как:

Для круговой поляризации ортогональные компоненты электрического поля должны быть сдвинуты по фазе на 90 градусов. Этот происходит в направлениях вблизи оси (ось z на рис. 1) спирали. отношение осей для спиральных антенн убавления по мере числа петель N добавляется и может быть аппроксимировано:

Коэффициент усиления спиральной антенны может быть приблизительно равен:

В приведенном выше

c скорость света. Обратите внимание, что для заданной геометрии спирали (указанной в пересчете на C, S, N ) коэффициент усиления увеличивается с частотой. Для N = 10 витков спирали, который имеет окружность 0,5 метра, как указано выше, и угол наклона 13 градусов (что дает S = 0,13 метра), выигрыш 8,3 (90,2 дБ).

Для того же примера спиральной антенны диаграмма направленности показана на рисунке 2.

Рис. 2. Нормированная диаграмма направленности спиральной антенны (дБ).

Ширина луча половинной мощности для спиральных антенн может быть аппроксимирована (в градусах) следующим образом:

---

Список антенн

Учебное пособие по антенне (для дома)

Эта страница о спиральных антеннах (винтовых антеннах) защищена авторским правом. Ни одна часть не может быть воспроизведена кроме как с разрешения автора. Авторское право антенна-теория.com, 2009-2011.

Онлайн Калькулятор .
