Что такое споттер для кузовного ремонта. Как работает прибор для точечной сварки. Какие виды споттеров бывают. Как правильно выбрать споттер для автосервиса или гаража. На что обратить внимание при покупке аппарата для точечной сварки.
Что такое споттер и для чего он нужен
Споттер — это специальный сварочный аппарат для точечной сварки, который применяется при кузовном ремонте автомобилей. Его основное назначение — выправление вмятин и деформаций на кузовных панелях без повреждения лакокрасочного покрытия.
Принцип работы споттера основан на контактной сварке. При помощи электрода к поврежденному участку кузова кратковременно подается электрический ток большой силы. В точке контакта металл разогревается до высокой температуры и приваривается к электроду. Затем при помощи специального обратного молотка деформированный участок выпрямляется.
Основные преимущества использования споттера:
- Позволяет выправлять вмятины без нарушения заводского лакокрасочного покрытия
- Значительно ускоряет процесс кузовного ремонта
- Дает возможность работать в труднодоступных местах кузова
- Не требует демонтажа элементов кузова и салона
- Обеспечивает высокое качество ремонта при правильном использовании
Благодаря этим преимуществам споттеры активно применяются в автосервисах для оперативного и качественного устранения повреждений кузова.
Принцип работы и устройство споттера
Споттер представляет собой сварочный аппарат, работающий по принципу контактной сварки. В его состав входят следующие основные элементы:
- Сварочный трансформатор
- Блок управления
- Сварочный пистолет с электродом
- Кабель заземления
- Обратный молоток
- Набор расходных электродов и насадок
Как работает споттер при выправлении вмятин на кузове? Последовательность действий следующая:
- К ремонтируемому участку кузова подсоединяется кабель заземления.
- Сварочный пистолет с электродом прижимается к вмятине.
- При нажатии на курок пистолета подается импульс тока, и электрод приваривается к поверхности.
- С помощью обратного молотка деформированный металл выправляется.
- Приваренный электрод удаляется, место сварки зачищается.
Благодаря кратковременному импульсу тока нагрев металла происходит локально, без повреждения лакокрасочного покрытия с обратной стороны. Это позволяет ремонтировать кузов, не нарушая заводскую окраску.
Виды споттеров для кузовного ремонта
Споттеры для кузовного ремонта различаются по нескольким основным параметрам:
По типу питания:
- Однофазные (работают от сети 220В)
- Трехфазные (питание от сети 380В)
По принципу работы:
- Трансформаторные — классические модели с силовым трансформатором
- Инверторные — современные аппараты с электронным преобразователем
По мощности:
- Бытовые (до 3 кВт)
- Полупрофессиональные (3-5 кВт)
- Профессиональные (от 5 кВт)
По мобильности:
- Переносные
- Передвижные на тележке
- Стационарные
Выбор конкретного типа споттера зависит от планируемых объемов работ и условий эксплуатации. Для небольшой мастерской или гаража подойдет переносной однофазный аппарат. Крупным автосервисам требуются мощные трехфазные модели.
Как выбрать споттер для кузовного ремонта
При выборе споттера для автосервиса или личного использования следует учитывать несколько важных параметров:
Мощность
От мощности зависит толщина свариваемого металла и производительность аппарата. Для ремонта современных кузовов достаточно 2-3 кВт. Профессиональные модели имеют мощность от 5 кВт и выше.
Сила сварочного тока
Чем выше максимальный ток, тем с более толстым металлом сможет работать аппарат. Оптимальные значения: 3000-5000 А для бытовых моделей, от 7000 А для профессиональных.
Регулировка параметров
Важно наличие настроек силы тока, времени сварки, усилия сжатия электродов. Это позволяет точно подобрать режим для конкретной задачи.
Набор насадок и электродов
Чем больше различных насадок в комплекте, тем шире возможности аппарата. Обязательно наличие обратного молотка и комплекта расходных электродов.
Мобильность
Для работы в разных зонах автомобиля удобнее использовать переносные модели. Но они уступают по мощности стационарным аппаратам.
Удобство управления
Наличие понятной панели управления, цифрового дисплея, пресетов настроек значительно упрощает работу со споттером.
Также при выборе стоит учитывать репутацию производителя, наличие гарантии и сервисной поддержки. Оптимальное соотношение цены и качества предлагают такие бренды как Telwin, GYS, Elitech, Wiederkraft.
Как пользоваться споттером для выправления вмятин
Работа со споттером требует определенных навыков и соблюдения технологии. Основные этапы использования споттера для выправления вмятин:
- Тщательно очистить ремонтируемый участок от грязи и краски до металлического блеска.
- Подключить кабель заземления как можно ближе к месту ремонта.
- Выбрать подходящий по размеру электрод и установить его на сварочный пистолет.
- Настроить параметры сварки — силу тока и время импульса.
- Приварить электрод в центре вмятины, прижав пистолет перпендикулярно поверхности.
- С помощью обратного молотка аккуратно выправить деформированный участок.
- Удалить приваренный электрод вращательным движением.
- При необходимости повторить процесс на других участках вмятины.
- Зачистить места сварки и обработать антикоррозийным составом.
Обслуживание и ремонт споттеров
Для длительной и бесперебойной работы споттер требует регулярного обслуживания:
- Очистка от пыли и грязи после каждого использования
- Проверка и при необходимости подтяжка всех электрических соединений
- Смазка подвижных частей сварочного пистолета
- Своевременная замена изношенных электродов и насадок
- Контроль состояния силовых кабелей
При возникновении неисправностей ремонт споттера должен производиться только в специализированных сервисных центрах. Самостоятельное вмешательство может привести к выходу аппарата из строя и потере гарантии.
Стоит ли покупать споттер для домашнего использования
Многие автолюбители задумываются о приобретении споттера для самостоятельного ремонта небольших повреждений кузова. Стоит ли покупать такой аппарат для домашнего гаража?
Преимущества наличия споттера дома:
- Возможность быстро устранить мелкие вмятины
- Экономия на услугах автосервиса
- Удобство проведения ремонта в любое время
Недостатки:
- Высокая стоимость качественного аппарата
- Необходимость наличия навыков работы
- Риск повреждения кузова при неправильном использовании
В целом, покупка споттера оправдана при наличии нескольких автомобилей в семье и частых мелких повреждениях. Для разового ремонта выгоднее обратиться в специализированный сервис.
Заключение
Споттер — эффективный инструмент для быстрого и качественного устранения вмятин на кузове автомобиля. Правильно подобранный и грамотно используемый аппарат позволяет значительно сократить время и стоимость кузовного ремонта. При выборе споттера важно учитывать планируемые объемы работ и условия эксплуатации. Для профессионального использования рекомендуются мощные инверторные модели от проверенных производителей.
105 фото надежных моделей современных приборов
Точечная сварка является популярным способом мелкого ремонта кузова автомобилей. Все чаще ее можно встретить в сервисных центрах и станциях технического обслуживания. Для осуществления процесса используют специальное оборудование – сварочный споттер или просто спот.
Это компактное и эффективное устройство, предназначенное для выравнивания металлических поверхностей и придания им первоначальной геометрии. С его помощью можно быстро и легко отрихтовать крылья, крышу, капот и другие части автомобиля.
Краткое содержимое статьи:
Устройство и принцип действия
Споттер состоит из сварочного аппарата, работающего по методу контактной сварки на постоянном или переменном токе. На лицевой части корпуса размещена панель с регуляторами режимов сварки: силой тока, мощности.
От устройства отходит 2 провода – заземление (масса) и кабель-канал со сварочным пистолетом, на конце которого можно закрепить обратный молоток, электроды, крюк и другие насадки.

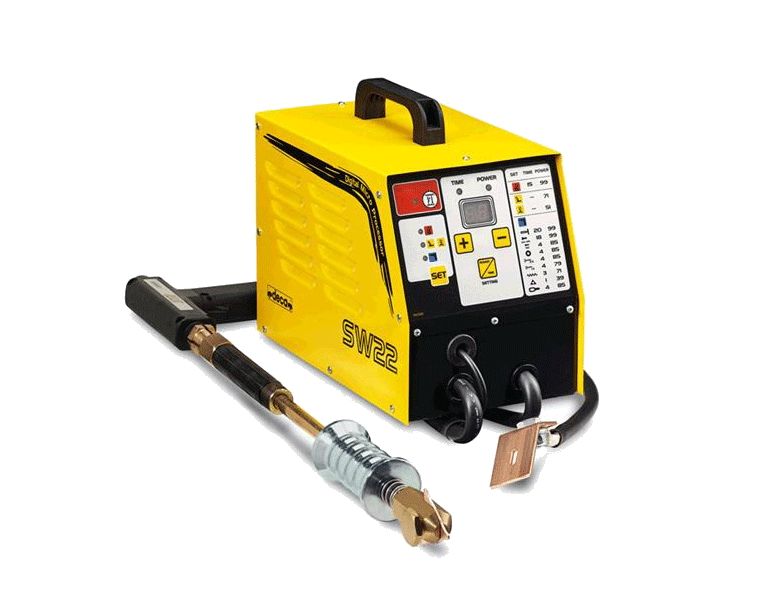

Внешний вид прибора показан на фото споттеров в нашей галерее.
Работа агрегата достаточно проста: на кузове устанавливают кабель «масса», предварительно извлекая аккумулятор из автомобиля, а пистолет с насадкой (электродом) подносят к ремонтируемому участку. Нажатием курка замыкают электрическую цепь и подают ток.
Точка контакта пистолета и кузова начинает разогреваться до температуры, достаточной для фиксации ремонтируемого металла с электродом, но исключающей сквозной прожог и перегрев всей конструкции. Так происходит сварка споттером.
Далее в дело вступает обратный молоток, который вытягивает и распрямляет рельеф металла. После чего удаляют приваренную накладку.
Виды, модели современных спотов
Встречается 2 вида споттеров:
- трансформаторный – нетребовательный в уходе аппарат, который можно собрать самостоятельно;
- инвенторный – изготавливается специализированными заводами, имеет несколько режимов работы и температурные датчики.
В соответствии со своими габаритами устройства подразделяются на мобильные, которые можно вручную переносить из одного места в другое, и профессиональные споты в виде больших агрегатов на колесиках для каждодневного использования в мастерской.
Споттеры могут работать как от однофазной сети в 220 В, так и от двухфазной в 380 В. В первом случае приборы экономичны, не перегружают сеть и стоят дешевле. Но они не позволят соединять детали толщиной свыше 0,8 мм. Есть ограничения и по видам сталей. Более мощный трансформатор установлен в споттеры, работающие от сети 380 В.
Еще один критерий выбора устройства — изготовитель. Положительные отзывы, в которых отмечено высокое качество продукции, оставляют владельцы споттеров Garwin (Германия) и Telwin (Италия).
Как работать споттером
Для того, чтобы освоить данную разновидность контактной сварки, не надо заканчивать курсы или какие-либо учебные заведения.
Достаточно внимательно ознакомится с инструкцией для работы споттером, которую приводит каждый производитель оборудования.
Основные этапы:
- Деформированная поверхность зачищается в месте непосредственной приварки шайбы от краски и загрязнений.
- К ремонтируемому изделию подсоединяется заземление.
- На изделие приваривают технологический элемент — накладку (шайбу, шпильку, спираль).
- С помощью обратного или инерционного молотка, зацепившись за накладку, поверхность правят.
- После выправления накладку аккуратно убирают вращательными движениями.
- Место сварки зачищается абразивным инструментом.
Как сделать споттер самостоятельно
Для тех, кто не желает тратить бюджет на новенький магазинный аппарат есть выход — сделать споттер своими руками.
Самодельные споттеры выполняют свои функции не хуже заводских аналогов при условии грамотного процесса сборки. Они собираются на базе сварочного аппарата с трансформатором.
Для этого понадобится ряд комплектующих:
- трансформатор для создания тока и питания всей электрической цепи;
- диоды и диодный мост;
- тиристор типа Т132-50 или ПТЛ-50;
- переменный резистор;
- кнопка управления.
Для споттера требуется выходная величина тока 1500 А. Многие устройства от сварочных аппаратов уже выдают такое число.
Но если сила тока меньше, то с трансформатором придется немного повозиться:
Со старой техники с помощью зубила или стамески снимается вторичная обмотка. Производится расчет количества витков, приходящихся на единицу напряжения.
Для этого первичная обмотка оборачивается медной жилой и замеряется вольтаж. Его отношение к числу витков дает искомую величину.
Из вторички изготавливают шину на 6 В и сечением 160 мм2. При меньшем размере шина делится на куски, соединяемые тканевыми изолентами, так, чтобы выдержать нужное сечение. Изготавливают пару шин с изоляционной обмоткой: слой изоленты чередуют со скотчем.
Полученные шины монтируют на трансформатор, они должны лечь ровно. Замеряется мощность: если она достаточна, то прибор почти закончен. При отрицательном результате следует изменить подключение проводов к первичному слою
Пистолет споттера получают из сварочного или используют корпус от неработающей дрели.
К нему приделывают детали для крепления электродов, внутри устанавливают ось из латуни.
За базу для изготовления споттера можно брать не только трансформатор от сварочного аппарата, но и от микроволновой печи.
