| В справочнике по резисторам приведены datasheets на распространенные типы выводных резисторов, выпускаемых в настоящее время отечественной промышленностью. В pdf файле приведены номиналы, допускаемые отклонения сопротивления от номинала, предельное рабочее напряжение, ТКС, а также графики зависимости допускаемой рассеиваемой мощности резистора от температуры окружающей среды. Для удобства справочник резисторов разбит на разделы (резисторы общего применения, прецизионные , высоковольтные, большой мощности…). В качестве краткой характеристики в таблице дан диапазон сопротивления и мощностей для каждого типа сопротивлений. В справочнике также приведены datasheet на распространенные типы (углеродистые CF, и металлопленочные MF серии) импортных резисторов. Кроме того, для справки даны ссылки на сайты отечественных производителей резисторов. | ||||||
Отечественные производители резисторов.Производители импортных резисторов. Декодер цветовой маркировки резисторов.Цветовая маркировка резисторов. Он-лайн декодер. | ||||||
| Наимен. | Аналог | Сопротивл. | Мощн., Вт | Примечание | Краткое описание | |
1. Резисторы непроволочные общего применения | ||||||
| С1-4 | CF, CF(R) | 1 Ом — 22 МОм | 0.125 — 0.5 | углеродистые | резисторы общего применения С1-4, характеристики, номиналы | |
| С2-10 | 1 Ом — 9.8 кОм | 0.125 — 2 | безиндуктивные | резисторы С2-10, характеристики и описание, справочные данные | ||
| С2-23 | MFR | 1 Ом — 22 МОм | 0. 062 — 0.5 | справочные данные резисторов С2-23, нагрузочные характеристики, номиналы | ||
| С2-33 | 1 Ом — 22 МОм | 0.125 — 2 | высокотемпер взамен МТ | справочные данные резисторов С2-33 | ||
| С2-33Н | 0.1 Ом — 22 МОм | 0.125 — 2 | взамен МЛТ | тонкопленочные резисторы С2-33Н, характеристики. Резисторы типа С2-33Н являются заменой снятых с производства резисторов МЛТ | ||
| С2-33Н(АИ) | 1 Ом — 22 МОм | 0.125 — 1 | импорт стандарт | резисторы С2-33Н (АИ) — изготавливаются по международным габаритным размерам | ||
| С2-36 | MFR | 1 Ом — 3 МОм | 0.125, 0.25 | малогабаритн | справочные данные малогабаритных резисторов С2-36, характеристики и номиналы | |
| Р1-2Р | 0.1 Ом — 22 МОм | 0.062 — 3 | постоянные резисторы Р1-2Р, характеристики и описание | |||
| Р1-25 | 0.1 Ом — 10 кОм | 0.5 | предохранительн. | постоянные резисторы Р1-25 с предохранительными свойствами | ||
| Р1-26 | 10 кОм — 47 кОм | 0.5 | пусковые | постоянные резисторы Р1-26 для ограничения разрядного тока | ||
| Р1-28 | 47 Ом — 3 МОм | 0.5 | термостойкие | термостойкие постоянные резисторы Р1-28, характеристики и номиналы | ||
| Р1-38 | 0.1 Ом — 10 МОм | 0.4 | постоянные резисторы Р1-38 в изолированном исполнении | |||
| Р1-40 | 1 Ом — 1 кОм | 3, 5 | мощные | справочные данные мощных постоянных непроволочных резисторов Р1-40 | ||
| Р1-71 | CR | 1 Ом — 22 МОм | 0. 125 — 2 | импорт стандарт | постоянные резисторы Р1-71, изготавливаются по международным стандартам | |
2. Резисторы непроволочные прецизионные и полупрецизионные | ||||||
| С2-14 | MFR | 1 Ом — 5 МОм | 0.125 — 2 | прецизионные тонкопленочные резисторы С2-14, характеристики | ||
| С2-29В | MFR | 1 Ом — 20 МОм | 0.062 — 2 | прецизионные резисторы С2-29В, описание | ||
| С2-29В(АИ) | 10 Ом — 1 МОм | 0.062 — 0.5 | импорт стандарт | справочные данные прецизионных тонкопленочных постоянных резисторов С2-29В(АИ), изготавливаются по международным стандартам | ||
| С2-29М | 10 Ом — 5 МОм | 0.125, 0.25 | малогабаритн | прецизионные малогабаритные резисторы С2-29М с повышенной удельной мощностью рассеяния | ||
| С2-29ВМ | 1 Ом — 8.56 МОм | 0.125 — 1 | полупрециз | прецизионные резисторы С2-29ВМ, характеристики | ||
| С2-29С | 10 Ом — 1 МОм | 0.125, 0.25 | сверхпрециз | сверхпрецизионные резисторы С2-29С, описание | ||
| С2-36 | MFR | 1 Ом — 3 МОм | 0.125, 0.25 | малогабарит | справочные данные малогабаритных прецизионных резисторов С2-36 | |
| Р1-24 | 6 Ом — 100 кОм | 0.125 | сверхпрециз | сверхпрецизионные резисторы Р1-24, описание | ||
| Р1-37 | 1 Ом — 1 МОм | 0.062 — 0.5 | сверхпрециз | сверхпрецизионные резисторы Р1-37, характеристики | ||
| Р1-43 | 1 МОм -50 МОм | 0. 062 — 1 | высокоомные | высокоомные прецизионные резисторы Р1-43, характеристики и описание | ||
| Р1-72 | MF | 10 Ом — 1 МОм | 0.125 — 2 | полупрециз | прецизионные полупрецизионные резисторы типа Р1-72 | |
| Р2-67 | 10 Ом — 20 кОм | 0.125 — 0.5 | прецизионные постоянные резисторы Р2-67 | |||
3. Резисторы непроволочные высокоомные и (или) высоковольтные | ||||||
| С2-33НВ | 1 МОм — 0.2 ГОм | 0.125 — 1 | резистор постоянный высокоомный и высоковольтный С2-33НВ, справочные данные | |||
| Р1-32 | 1 МОм — 0.2 ГОм | 0.125 — 1 | постоянные высокоомные резисторы Р1-32 | |||
| Р1-34 | 1 МОм — 1 ТОм | 0.125 | постоянные высокоомные резисторы Р1-34 | |||
| Р1-35 | 0.5 МОм — 3 ГОм | 0.5 — 5 | высокоомные и высоковольтные резисторы Р1-35 | |||
| Р1-43 | 1 МОм -50 МОм | 0.062 — 1 | прецизионные | высокоомные точные резисторы Р1-43 | ||
| Р1-104 | 100 кОм -5 МОм | 0.25 — 1 | высоковольтн | справочные данные высоковольтных резисторов Р1-104 | ||
4. Резисторы мощные непроволочные (нагрузочные) | ||||||
| РА6 | 1 Ом — 1 МОм | 25, 50 | корпус ТО-247 | справочные данные мощных непроволочных резисторов РА6 с монтажом на теплоотвод | ||
| РА7 | 1 Ом — 1 МОм | 100 — 200 | корпус ТО-247 | мощные постоянные непроволочные резисторы РА7 рассеиваемой мощностью до 200Вт | ||
5. Резисторы мощные проволочные (нагрузочные) | ||||||
| С5-5, С5-25 | 1 Ом — 180 кОм | 1 — 10 | прецизионные | прецизионные мощные проволочные резисторы С5-5 и С5-25 мощностью до 10вт | ||
| С5-16 | 0.1 Ом — 10 Ом | 1 — 10 | справочные данные мощных проволочных резисторов С5-16 | |||
| С5-35, С5-36, ПЭВ, ПЭВР | SQP | 1 Ом — 56 кОм | 3 — 100 | ПЭВР и С5-36 с хомутом | мощные проволочные резисторы ПЭВ, и С5-35, ПЭВР и С5-36. Резисторы ПЭВ выпускаются без хомута, а ПЭВР имеют хомут, позволяющий регулировать сопротивление | |
| С5-37 | SQP | 1.8 Ом — 15 кОм | 5 — 16 | мощные проволочные резисторы С5-37 | ||
| С5-40 | 33 Ом — 10 кОм | 100 — 500 | мощные проволочные резисторы С5-40 | |||
| С5-40-01 | 10 Ом — 10 кОм | 10 — 50 | справочные данные мощных проволочных резисторов С5-40-01 | |||
| С5-42 | 0.1 Ом — 10 кОм | 2 — 10 | мощные проволочные резисторы С5-42 мощностью до 10Вт | |||
| С5-43, С5-47 | 0.068 Ом -47 кОм | 10 — 100 | мощные проволочные резисторы С5-43 и С5-47, мощность резисторов до 100Вт | |||
| | ||||||
Справочник по резисторам [EXE TXT]
1981 г.
Дана классификация и приведены основные технические параметры и эксплуатационные характеристики выпускаемых отечественной промышленностью резисторов. Описаны особенности конструкций резисторов, рассматриваются методы измерения их электрических параметров.
Приведены данные о влиянии режимов и условий эксплуатации на работоспособность резисторов. Даны рекомендации по выбору…
- 18,40 МБ
- дата добавления неизвестна
- изменен
В этом справочнике описаны основные характеристики различных полупроводниковых диодов.Так же имеется цветовая маркировка диодов и рисунки корпусов.Справочник сделан мной в формате HTTP
- 600,19 КБ
- дата добавления неизвестна
- изменен
В наше время трудно найти литературу по подобным вещам, а если и удаётся, то её цены несколько пугают. Я предоставляю вам справочник включающий в себя справочники по транзисторам, диодам, тиристорам и оптоэлектронике. Также, справочник отличается удобным поиском по основным параметрам элементов. Предоставляется полная информация о приборах, начиная с токов и габаритов, кончая…
- 20,66 МБ
- дата добавления неизвестна
- изменен
Вашему вниманию предоставляется справочник по отечественным и зарубежным полупроводниковым приборам: транзисторам, тиристорам, диодам, оптоэлектронным приборам, включающий около трех тысяч элементов.
В справочнике приведены электрические параметры, предельные эксплуатационные данные, габаритные размеры и другие характеристики полупроводниковых приборов. Одним из главных…
- 24,95 КБ
- дата добавления неизвестна
- изменен
|
Файл загрузил: Sim Дата загрузки: 21 Июня 2016 года, 15:23
|
Последние файлы в архиве «Автоматизация, Связь, Сигнализация»
|
|

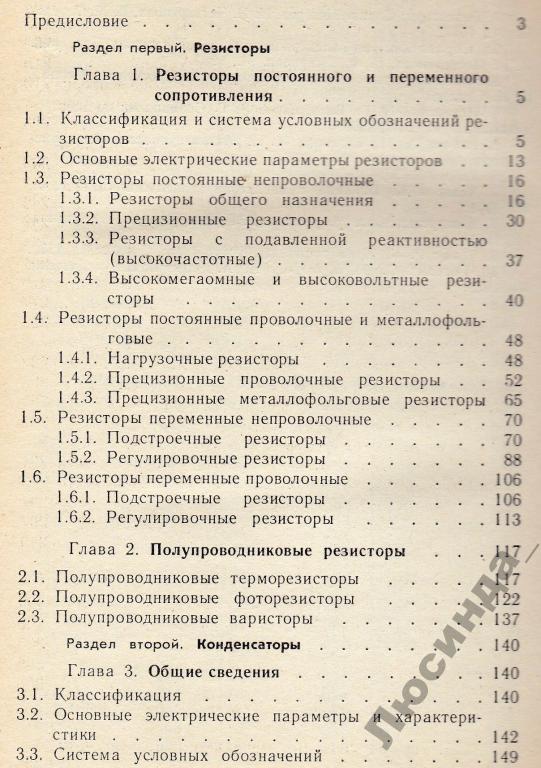

Ищем решение| Автор(ы): | Акимов Н. Н., Ващуков Е. П. и др. 10.04.2009 |
| Год изд.: | 1994 |
| Описание: | Приводятся классификация, система обозначения, электрические и эксплуатационные параметры большой группы пассивных элементов: резисторов, конденсаторов, унифицированных трансформаторов питания, дросселей, унифицированных низкочастотных согласующих трансформаторов, реле, переключателей. Для сложных пассивных элементов даются рекомендации по проверке, монтажу и эксплуатации. Справочник рассчитан на специалистов и радиолюбителей, работающих с радиоэлектронной аппаратурой. |
| Оглавление: | Предисловие [3] Раздел первый. Резисторы Глава 1. Резисторы постоянного и переменного сопротивления [5] 1.1. Классификация и система условных обозначений резисторов [5] 1.  2. Основные электрические параметры резисторов [13]1.3. Резисторы постоянные непроволочные [16] 1.3.1. Резисторы общего назначения [16] 1.3.2. Прецизионные резисторы [30] 1.3.3. Резисторы с подавленной реактивностью (высокочастотные) [37] 1.3.4. Высокомегаомные и высоковольтные резисторы [40] 1.4. Резисторы постоянные проволочные и металлофольговые [48] 1.4.1. Нагрузочные резисторы [48] 1.4.2. Прецизионные проволочные резисторы [52] 1.4.3. Прецизионные металлофольговые резисторы [65] 1.5. Резисторы переменные непроволочные [70] 1.5.1. Подстроечные резисторы [70] 1.5.2. Регулировочные резисторы [88] 1.6. Резисторы переменные проволочные [106] 1.6.1. Подстроечные резисторы [106] 1.6.2. Регулировочные резисторы [113] Глава 2. Полупроводниковые резисторы [117] 2.1. Полупроводниковые терморезисторы [117] 2.2. Полупроводниковые фоторезисторы [122] 2.3. Полупроводниковые варисторы [137] Раздел второй. Конденсаторы [140] Глава 3. Общие сведения [140] 3.1. Классификация [140] 3.2. Основные электрические параметры и характеристики [142] 3.3. Система условных обозначений [149] 3.4. Маркировка [151] 3.5 Характеристики групп и типов конденсаторов [153] Глава 4. Электрические и конструктивные параметры конденсаторов [162] 4.1. Конденсаторы с неорганическим диэлектриком [162] 4.1.1 Низковольтные конденсаторы [162] 4.1.2. Высоковольтные конденсаторы [193] 4.1.3. Помехоподавляющие конденсаторы [200] 4.2. Конденсаторы с органическим диэлектриком [210] 4.2.1. Низковольтные низкочастотные конденсаторы [210] 4.2.2. Низковольтные высокочастотные конденсаторы [226] 4.2.3. Высоковольтные конденсаторы постоянного напряжения [232] 4.2.4. Высоковольтные импульсные конденсаторы [241] 4.  2.5. Дозиметрические конденсаторы [245]4.2.6. Помехоподавляющие конденсаторы [247] 4.3. Конденсаторы с оксидным диэлектриком [254] 4.3.1. Конденсаторы общего назначения [254] 4.3.2. Конденсаторы неполярные [275] 4.3.3. Конденсаторы высокочастотные [277] 4.3.4. Конденсаторы импульсные [280] 4.3.5. Конденсаторы пусковые [282] 4.3.6. Конденсаторы Помехоподавляющие [282] 4.4. Конденсаторы подстроечные [283] 4.4.1. Конденсаторы с твердым диэлектриком [283] 4.4.2. Конденсаторы с воздушным диэлектриком [288] 4.5. Конденсаторы вакуумные [291] 4.5.1. Конденсаторы вакуумные постоянной емкости [291] 4.5.2. Конденсаторы вакуумные переменной емкости [293] 4.6. Конденсаторы нелинейные [297] 4.6.1. Вариконды [297] 4.6.2. Термоконденсаторы [299] Раздел третий. Трансформаторы и дроссели Глава 5. Трансформаторы питания [300] 5.1. Классификация и система обозначения [300] 5.2. Основные параметры трансформаторов [303] 5.3. Унифицированные трансформаторы питания [305] 5.3.1. Общие сведения [305] 5.3.2. Унифицированные анодные трансформаторы ТА [310] 5.3.3. Унифицированные накальные трансформаторы ТН [336] 5.3.4. Унифицированные анодно-накальные трансформаторы ТАН [343] 5.3.5. Унифицированные трансформаторы ТПП для питания устройств на полупроводниковых приборах [355] 5.3.6. Рекомендации по проверке, монтажу и эксплуатации унифицированных трансформаторов питания (УТП) [361] 5.4. Унифицированные универсальные трансформаторы питания [363] Глава 6. Согласующие трансформаторы [369] 6.1. Унифицированные низкочастотные согласующие трансформаторы [369] 6.1.1. Общие сведения [369] 6.1.2. Входные согласующие трансформаторы [370] 6.1.3. Межкаскадные согласующие трансформаторы [373] 6.1.  4. Выходные согласующие трансформаторы [386]6.2. Малогабаритные импульсные трансформаторы для печатного монтажа [400] 6.2.1. Общие сведения [400] 6.2.2. Импульсные трансформаторы типа ТИ [402] 6.2 3. Импульсные трансформаторы типа ТИМ [405] 6.3. Рекомендации по выбору, проверке и монтажу согласующих трансформаторов [408] Глава 7. Унифицированные низкочастотные дроссели [413] 7.1. Общие сведения [413] 7.2. Электрические параметры дросселей [419] Раздел четвертый. Коммутационные устройства [428] Глава 8. Коммутационные устройства с магнитным управлением [428] 8.1. Общие сведения о коммутационных устройствах [428] 8.2. Малогабаритные электромагнитные реле [430] 8.2.1. Классификация и основные параметры [430] 8.2.2. Пояснения к справочным таблицам и рекомендации по выбору реле [433] 8.2.3. Реле постоянного тока [440] 8.2.4. Поляризованные реле [466] 8.2.5. Реле с герметическими контактами [488] 8.2.6. Рекомендации по проверке, монтажу и эксплуатации реле [511] 8.3. Магнитоуправляемые герметические контакты [513] Глава 9. Коммутационные устройства с механическим управлением [526] 9.1. Микропереключатели [526] 9.1.1. Устройство и основные параметры [526] 9.1.2. Классификация и система обозначений [527] 9.1.3. Пояснения к справочным таблицам и рекомендации по выбору микропереключателей [528] 9.2. Коммутационные устройства ручного управления [532] 9.2.1. Классификация, основные параметры, условные обозначения [532] 9.2.2. Кнопки и кнопочные переключатели [535] 9.2.3. Перекидные переключатели (тумблеры) [547] 9.2.4. Поворотные (галетные) переключатели [553] 9.2.5. Движковые переключатели [567] 9.2.6. Рекомендации но проверке, монтажу и эксплуатации коммутационных устройств [568] Предметный указатель [570] Использованная литература [587] |
| Формат: | djvu |
| Размер: | 8914026 байт |
| Язык: | РУС |
| Рейтинг: | 874 |
| Открыть: | Нет поддержки JS 🙁 |
Новое.
Справочники на интернет-аукционе Au.ruСправочник. Отечественные РЕЗИСТОРЫ из СССР. 2-е издание, переработанное и дополненное. 1991г.
Книга имеет 528 страниц! Тираж: 100.000 экз. Издательство РАДИО и СВЯЗЬ
В данном справочнике по ходу дела приведены параметры всех резисторов изготовленных в СССР. Подробно указаны все (до мельчайших подробностей) параметры и характеристики отечественных резисторов: постоянных (как проволочных так и обычных), переменных (как проволочных так и обычных), низкочастотных НЧ, высокочастотных ВЧ и сверхвысокочастотных СВЧ резисторов, металлофольговые, терморезисторов, варисторов, резисторные сборки, приведены все размеры тех или иных резисторов, расшифровка цветового кода резисторов и многое другое вплоть до их гарантийного срока службы.
Одним словом КЛАССНАЯ КНИГА!
Если кому нужны дополнительные фото из книги — пишите и я пришлю Вам эти фото.
Данная книга поможет Вам отремонтировать или восстановить эти уже раритетные ретро аппараты.
Внимательно смотрите все фотографии и читайте оглавление данной книги.
Смотрите и другие мои лоты, есть много интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов — Вы экономите на доставке!
Могу выслать почтой по России.
Лот может быть выставлен на нескольких аукционах. Большая просьба все вопросы о наличии лотов задавать до ставки или покупки.
Для Москвичей — самовывоз лотов от моей квартиры (нахожусь в 5-ти минутах пешком от метро Сухаревская) или могу отправить по Москве почтой.
Для покупателей проживающих не в Москве, лоты ВЫСЫЛАЮ ТОЛЬКО ПОЧТОЙ по России и сразу после отправки приобретённых Вами лотов я предоставляю трек № посылки или фото чека об отправке посылки (по желанию покупателя).
Ни какими службами доставки (кроме почты России) лоты НЕ ВЫСЫЛАЮТСЯ! (Разве, что Курьерскими услугами, когда курьер ко мне приедет, оставит мне подтверждающий документ о взятии у меня товара и заберёт товар и отправит его Вам).
Курьерскую службу в этом случае Вы выбираете и оплачиваете самостоятельно.
Лоты как правило высылаю почтой России на следующий день после оплаты.
| | Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Полупроводниковые электронные компоненты и радиодетали. Кодировки, обозначения, маркировки. / / Цветовая маркировка: резисторы по ГОСТ 28883-90, резисторы проволочные, резисторы фирмы Philips, резисторы Cornig Glass Work (CGW), Panasonic, зарубежные (импортные) выводные резисторы, терморезисторы. Поделиться:
| |||||
| Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста. | ||||||
| Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая | Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Free xml sitemap generator | |||||
Резистор С3-14-0,25 | Радиодетали в приборах
Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Содержание драгоценных металлов в резисторе: С3-14-0,25
Золото: 0
Серебро: 0.01756
Платина: 0
МПГ: 0
По данным: из переченя Роскосмоса
Какие драгоценные металлы содержатся в резисторах
В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.
Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.
Типы резисторов
Существует три основных типа резисторов:
Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.
Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов.
Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.
Основные характеристики резисторов
Номинальное сопротивление (Ом, кОм, мОм).
Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.)
Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).
Примеры буквенно-цифрового обозначения резистора
Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом:
47 Ом – 47 R;
47 кОм – 47 K;
47 МОм – 47 M.
Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например:
0,47 Ом – R 47;
0,47 кОм – K 47;
0,47 МОм – M 47.
Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например:
4,7 Ом – 4R7;
4,7 кОм – 4K7;
4,7 МОм – 4M7.
Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
Похожееarduino — что означает «резистор в качестве эталона»?
Проще говоря, пьезоэлектрический преобразователь может выдавать высокое напряжение при вибрации. Пьезоэлектрический преобразователь имеет чрезвычайно высокое внутреннее сопротивление — вы можете попробовать измерить его в самом высоком диапазоне сопротивления мультиметра, поэтому ток, который он может выдавать, очень низкий. В результате мы называем это «источником с высоким импедансом». (Импеданс можно рассматривать как сопротивление току.)
Аналоговый вход вашего микроконтроллера имеет входной диапазон от 0 до 5 В постоянного тока, и для наилучшего использования этого сигнала наш входящий в него сигнал должен быть в этом диапазоне напряжений.Например, сигнал от 0 до 0,5 В будет использовать только 1/10 диапазона АЦП (аналого-цифрового преобразователя), и для вашего микроконтроллера, я думаю, это даст вам 102 возможных значения из 1024.
Чтобы получить максимальное напряжение от вашего слабого преобразователя, вам необходимо подать небольшой ток на резистор высокого номинала. При значении 1 МОм в вашей цепи мы можем видеть из закона Ома, что вы достигнете 5 В, когда ток от преобразователя равен \ $ I = \ frac {V} {R} = \ frac {5} {1M} = 5. \ \ му \ текст А \ $.
Дизайн схемы невысокий. Преобразователь может выдавать отрицательное напряжение или напряжение выше 5 В, и они полагаются на внутренние защитные диоды микроконтроллера для предотвращения повреждения ИС. Коммерческий образец, вероятно, будет включать внешнюю защиту.
Вам необходимо подключить резистор высокого номинала (например, 1 мегаом) в качестве ссылки на землю, чтобы это работало нормально.
Думаю, мы это уже рассмотрели. Резистор преобразует ток преобразователя в напряжение для микроконтроллера.
Более низкие значения резистора делают пьезоэлектрический преобразователь менее чувствительным к вибрациям.
Мы рассмотрели это. Резистор меньшего номинала приведет к более низкому напряжению для данного тока преобразователя.
Что означает «резистор в качестве эталона»?
Плохой выбор слов. Это действительно «нагрузка» для пьезоэлектрического преобразователя тока в напряжение.
А почему пьезо менее чувствительный с резисторами меньшего номинала?
Объяснено выше.
РезисторыРезисторы— одна из самых запутанных вещей для меня.
могут использоваться для ограничения тока в цепи, уменьшения напряжения или преобразования тока в напряжение. Продолжайте учиться, и вы начнете видеть, где они используются и почему, когда будете читать больше схем.
Batemika Measurement Solutions
R210A Ваш браузер не поддерживает SVG.
Эталонные резисторы серииR210A представляют собой точный и стабильный источник электрического сопротивления по доступной цене.Резисторы R210A основаны на резистивном элементе из герметичной фольги Vishay VHP101, который обеспечивает превосходную кратковременную и долгосрочную стабильность. а также достаточный уровень устойчивости к механическим и электрическим нагрузкам. Резисторы R210A имеют чрезвычайно низкий температурный коэффициент, что позволяет использовать на воздухе при нормальных условиях окружающей среды в лаборатории, устраняя необходимость в дополнительном тепловом кожухе.
| Технические данные |
|---|
Резисторный элемент: Vishay VHP101 резистор герметичный из фольги |
Тип подключения резистора: 4 провода |
Соединительный кабель: 1 метр (нестандартные размеры доступны по запросу) |
Концевая заделка кабеля: Банановый штекер (нестандартная заделка по запросу) |
Стандартные значения: 25 Ом, 100 Ом, 2 кОм (в наличии) |
Любое значение: от 25 Ом до 100 кОм (индивидуальный заказ с увеличенным временем выполнения) |
Допуск от номинала: 0. |
Стабильность: ± 2 ppm / год (при комнатной температуре и низкой мощности) |
Температурный коэффициент: ± 0,5 ppm / ° C стандартное, фактическое значение при 23 ° C указано |
Рабочая температура: от 10 ° C до 36 ° C |
Рассеиваемая мощность: 300 мВт макс, рекомендуется менее 5 мВт |
Внешние размеры (Ш x В x Г): 55 x 25 x 85 мм (кабель в комплект не входит) |
01%Резисторы R210A можно заказать с ограниченным набором стандартных значений, а также с любым значением сопротивления. в диапазоне от 25 Ом до 100 кОм.Каждый резистор проходит индивидуальную оценку в нашей заводской лаборатории, поэтому фактическое значение сопротивления и температурный коэффициент при 23 ° C. указаны для каждой единицы без дополнительной оплаты. В качестве опции мы также можем предоставить аккредитованный сертификат ISO / IEC 17025 от нашего местного национального метрологического института.
Резисторы R210A в первую очередь применяются в качестве рабочих эталонов при лабораторных измерениях.Они есть
идеально подходит в качестве внешнего стандарта для считывания показаний нашего термометра UT-ONE, что повышает его точность до еще более высокого уровня.
Их можно использовать как контрольные.
для проверки любых показаний термометра / сопротивления, от высокоточных показаний термометра, таких как UT-ONE, до основных регуляторов температуры в промышленных процессах.
Резисторы R210A также можно использовать в качестве эталона для перенастройки показаний термометра.
UT-ONE Точность с внешними стандартами (1,6 МБ):
| Информация для заказа |
|---|
Описание Код заказа Цены * |
R210A Опорный резистор 340.00 € |
UT-ONE B03A Трехканальный отсчет термометра 1990,00 € |
UT-ONE S04A 4-канальное считывание термометра 2340.00 € |
UT-ONE S12A 12-канальный индикатор термометра 3940,00 € |
* Указанная цена является рекомендованной для покупателей в ЕС. Отправьте запрос на [email protected], чтобы получить официальное предложение.Цена указана без НДС и затрат на доставку / погрузку / разгрузку.
Batemika оставляет за собой право изменять заявленные цены без предварительного уведомления.
** Доступно для бесплатной загрузки на сайте www.batemika.com.
Чтобы получить расценки или дополнительную информацию, свяжитесь с нами по адресу [email protected].
Как выбрать Ссылки Опорное напряжение
Почему напряжение?
Это аналоговый мир.Все электронные устройства должны каким-то образом взаимодействовать с «реальным» миром, будь то автомобиль, микроволновая печь или мобильный телефон. Для этого электроника должна иметь возможность сопоставлять реальные измерения (скорость, давление, длина, температура) с измеряемой величиной в мире электроники (напряжением). Конечно, чтобы измерить напряжение, вам понадобится эталон, по которому можно будет измерить. Этот стандарт является эталоном напряжения. Вопрос для любого дизайнера системы не нуждается ли он опорное напряжение, а, какой из них?
СсылкаНапряжение просто, что-цепь или элемент цепи, что обеспечивает известный потенциал для тех пор, пока схема требует его.Это могут быть минуты, часы или годы. Если продукту требуется информация о мире, такая как напряжение или ток батареи, потребляемая мощность, размер или характеристики сигнала, или идентификация неисправности, то рассматриваемый сигнал необходимо сравнить со стандартом. Каждый компаратор, АЦП, ЦАП, или схема обнаружения должна быть опорным напряжением для того, чтобы выполнить свою работу (рисунок 1). Сравнивая интересующий сигнал с известным значением, любой сигнал может быть точно определен количественно.
Рисунок 1. Типичное использование опорного напряжения для АЦП
Справочные спецификации
ссылок напряжения во многих формах и предлагают различные функции, но в конце концов, точности и стабильности являются наиболее важными функциями опорного напряжения,, поскольку основные целью ссылки является предоставление известного выходного напряжения.
Отклонение от этого известного значения является ошибкой. Опорное напряжение характеристика, как правило, предсказывает неопределенность ссылки при определенных условиях с использованием следующих определений.
| Температурный коэффициент | Начальная точность | I S | Архитектура | В ВЫХ | Шум напряжения * | Долгосрочный дрейф | Пакет | |
| LT1031 | 5 частей на миллион / ° C | 0.05% | 1,2 мА | Погребенный стабилитрон | 10 В | 0,6 частей на миллион | 15 частей на миллион / кЧ | H |
| LT1019 | 5 частей на миллион / ° C | 0,05% | 650 мкА | Ширина запрещенной зоны | 2,5 В, 4,5 В, 5 В, 10 В | 2,5 частей на миллион | СО-8, ПДИП | |
| LT1027 | 5 частей на миллион / ° C | 0.05% | 2,2 мА | Погребенный стабилитрон | 5 В | 0,6 частей на миллион | 20 частей на миллион / месяц | СО-8, ПДИП |
| LT1021 | 5 частей на миллион / ° C | 0,05% | 800 мкА | Погребенный стабилитрон | 5В, 7В, 10В | 0,6 частей на миллион | 15 частей на миллион / кЧ | SO-8, PDIP, H |
| LTC6652 | 5 частей на миллион / ° C | 0. 05% | 350 мкА | Ширина запрещенной зоны | 1,25 В, 2,048 В, 2,5 В, 3 В, 3,3 В, 4,096 В, 5 В | 2,1 частей на миллион | 60 частей на миллион / √kHr | MSOP |
| LT1236 | 5 частей на миллион / ° C | 0,05% | 800 мкА | Погребенный стабилитрон | 5В, 10В | 0,6 частей на миллион | 20 частей на миллион / кЧ | СО-8, ПДИП |
| LT1461 | 3 частей на миллион / ° C | 0.04% | 35 мкА | Ширина запрещенной зоны | 2,5 В, 3 В, 3,3 В, 4,096 В, 5 В | 8 частей на миллион | 60 частей на миллион / √kHr | СО-8 |
| LT1009 | 15 частей на миллион / ° C | 0,2% | 1,2 мА | Ширина запрещенной зоны | 2,5 В | 20 частей на миллион / кЧ | МСОП-8, СО-8, З | |
| LT1389 | 20 частей на миллион / ° C | 0.05% | 700 нА | Ширина запрещенной зоны | 1,25 В, 2,5 В, 4,096 В, 5 В | 20 частей на миллион | СО-8 | |
| LT1634 | 10 частей на миллион / ° C | 0,05% | 7 мкА | Ширина запрещенной зоны | 1,25 В, 2,5 В, 4,096 В, 5 В | 6 частей на миллион | СО-8, МСОП-8, Z | |
| LT1029 | 20 частей на миллион / ° C | 0. 20% | 700 мкА | Ширина запрещенной зоны | 5 В | 20 частей на миллион / кЧ | Z | |
| LM399 | 1 частей на миллион / ° C | 2% | 15 мА | Погребенный стабилитрон | 7V | 1 часть на миллион | 8 частей на миллион / √kHr | H |
| LTZ1000 | 0.05 частей на миллион / ° C | 4% | Погребенный стабилитрон | 7,2 В | 0,17 частей на миллион | 2 мкВ / √кч | H | |
| * 0,1–10 Гц, размах | ||||||||
Начальная точность
Отклонение выходного напряжения, измеренное при заданной температуре, обычно 25 ° C. Хотя начальное выходное напряжение может варьироваться от блока к блоку, если оно постоянно для данного блока, то его можно легко откалибровать.
Температурный дрейф
Эта спецификация является наиболее широко используется для оценки опорного напряжения производительности, как это показано изменение выходного напряжения при изменении температуры. Температурный дрейф вызывается дефектами и нелинейностями в элементах схемы и часто в результате является нелинейным.
Для многих деталей температурный дрейф TC, указанный в ppm / ° C, является основным источником ошибок. Для деталей с постоянным дрейфом возможна калибровка. Распространенное заблуждение относительно дрейфа температуры состоит в том, что он линейный.Это приводит к таким предположениям, как «дрейф детали будет меньше в меньшем диапазоне температур». Часто бывает наоборот. TC обычно указывается с помощью «блочного метода», чтобы дать представление о вероятной ошибке во всем диапазоне рабочих температур.
Это расчетное значение, основанное только на минимальном и максимальном значениях напряжения, и не учитывает температуры, при которых возникают эти экстремумы.
Для опорных значений напряжения, которые очень линейны в указанном диапазоне температур или для тех, которые не настроены тщательно, можно предположить, что ошибка наихудшего случая пропорциональна диапазону температур.Это связано с тем, что максимальное и минимальное выходные напряжения, скорее всего, будут обнаружены при максимальной и минимальной рабочих температурах. Однако для очень тщательно настроенных эталонов, часто идентифицируемых по очень низкому температурному дрейфу, нелинейный характер эталона может преобладать.
Например, эталон, указанный как 100 ppm / ° C, имеет тенденцию выглядеть совершенно линейным в любом диапазоне температур, поскольку дрейф из-за несовпадения компонентов полностью скрывает присущую нелинейность. Напротив, температурный дрейф эталона, заданного как 5ppm / ° C, будет определяться нелинейностями.
Это можно легко увидеть на графике зависимости выходного напряжения от температуры на Рисунке 2. Обратите внимание, что здесь представлены две возможные температурные характеристики. Некомпенсированная запрещенная зона выглядит как парабола с минимумом на экстремумах температуры и максимумом в середине. Ширина запрещенной зоны с температурной компенсацией, такая как LT1019, показанная здесь, выглядит как S-образная кривая с наибольшим наклоном около центра температурного диапазона. В последнем случае нелинейность усугубляется, так что совокупная неопределенность по температуре уменьшается.
Рисунок 2. Напряжение характеристики эталонной температуры
Лучше всего использовать спецификацию температурного дрейфа для расчета максимальной общей погрешности в указанном диапазоне температур. Обычно не рекомендуется рассчитывать погрешности в неопределенных диапазонах температур, если характеристики температурного дрейфа не изучены.
Долгосрочная стабильность
Это мера тенденции опорного напряжения меняется с течением времени, независимо от других переменных.
Начальные сдвиги в значительной степени вызваны изменениями механического напряжения, обычно из-за разницы в скоростях расширения выводной рамы, штампа и компаунда пресс-формы. Этот стрессовый эффект имеет тенденцию иметь большой начальный сдвиг, который быстро уменьшается со временем. Первоначальный дрейф включает также изменение электрических характеристик элементов схемы, в том числе установление характеристик устройства на атомарном уровне. Более длительные сдвиги вызваны электрическими изменениями в элементах схемы, которые часто называют «старением».Этот дрейф имеет тенденцию происходить с меньшей скоростью по сравнению с первоначальным дрейфом и со временем снижаться. Поэтому часто указывается как дрейф / √kHr. Эталоны напряжения имеют тенденцию к старению быстрее при более высоких температурах.
Температурный гистерезис
Эта спецификация, о которой часто забывают, также может быть основным источником ошибок. Он носит механический характер и является результатом изменения напряжения штампа из-за термоциклирования. Гистерезис можно наблюдать как изменение выходного напряжения при заданной температуре после большого температурного цикла.Он не зависит от температурного коэффициента и временного дрейфа и снижает эффективность начальной калибровки напряжения.
Большинство эталонов имеют тенденцию изменяться вокруг номинального выходного напряжения во время последующих температурных циклов, поэтому тепловой гистерезис обычно ограничивается предсказуемым максимальным значением. У каждого производителя свой метод определения этого параметра, поэтому типичные значения могут вводить в заблуждение. Данные распределения, представленные в таблицах данных, таких как LT1790 и LTC6652, гораздо более полезны при оценке погрешности выходного напряжения.
Другие характеристики
Дополнительные технические характеристики, которые могут быть важны в зависимости от требований приложения, включают:
- Шум напряжения
- Регламент линейки / PSRR
- Нормы нагрузки
- Падение напряжения
- Диапазон поставок
- Потребляемый ток
Справочные типы
Два основных типа опорного напряжения являются шунта и серии.
В Таблице 2 приведен список серий линейных устройств и опорных напряжений шунта.
| Тип | Часть | Описание |
| Серия | LT1019 | Прецизионная ширина запрещенной зоны |
| LT1021 | Прецизионный малошумящий стабилитрон | |
| LT1027 | Прецизионный стабилитрон 5 В скрытого монтажа | |
| LT1031 | Прецизионный стабилитрон 10 В с низким уровнем шума и дрейфа | |
| LT1236 | Прецизионный малошумящий стабилитрон | |
| LT1258 | Ширина запрещенной зоны LDO Micropower | |
| LT1460 | Прецизионная ширина запрещенной зоны Micropower | |
| LT1461 | Micropower Сверхточная ширина запрещенной зоны | |
| LT1790 | Микромощность, малое выпадение ширины запрещенной зоны | |
| LT1798 | Ширина запрещенной зоны LDO Micropower | |
| LT6650 | Микромощность 400 мВ / регулируемая ширина запрещенной зоны | |
| LTC6652 | Прецизионный малошумящий LDO-диапазон | |
| Шунт | LM129 | Точность 6.9В похороненный стабилитрон |
| LM185 | Micropower 1.2V / 2.5V стабилитрон | |
| LM399 | Прецизионный стабилитрон с подогревом 7 В | |
| LT1004 | Micropower 1,2 В / 2,5 В, ширина запрещенной зоны | |
| LT1009 | Прецизионная полоса пропускания 2,5 В | |
| LT1029 | 5 В запрещенная зона | |
| LT1034 | Micropower Dual (1. Ширина запрещенной зоны 2 В / стабилитрон 7 В) | |
| LT1389 | Прецизионная ширина запрещенной зоны Nanopower | |
| LT1634 | Прецизионная ширина запрещенной зоны Micropower | |
| LTZ1000 | Сверхточный стабилитрон с подогревом |
Каталожный номер шунта
Ссылка шунт представляет собой тип 2-терминал, как правило, предназначены для работы в заданном диапазоне токов. Хотя большинство шунтов имеют ширину запрещенной зоны и имеют разное напряжение, их можно представить себе, и они так же просты в использовании, как стабилитроны.
наиболее распространенные цепи связи один вывод ссылки на землю, а другой терминал к резистору. Оставшийся вывод резистора подключается к источнику питания. По сути, это становится трехконтактной схемой. Общий опорный / резистор терминал выход. Резистор должен быть выбран таким образом, чтобы минимальный и максимальный токи через опорный ток находились в пределах указанного диапазона во всем диапазоне питания и диапазоне тока нагрузки. Эти эталоны довольно легко спроектировать при условии, что напряжение питания и ток нагрузки не сильно различаются.Если один из них или оба могут существенно измениться, то резистор должен быть выбран с учетом этого отклонения, часто заставляя схему рассеивать значительно больше мощности, чем требуется для номинального случая. В этом смысле его можно рассматривать как усилитель класса А.
Преимущества шунтирующих эталонов включают простую конструкцию, небольшие размеры и хорошую стабильность в широком диапазоне токов и нагрузок. Кроме того, они легко спроектированы как источники отрицательного напряжения и могут использоваться с очень высокими напряжениями питания, поскольку внешний резистор удерживает большую часть потенциала, или с очень низкими напряжениями, так как выходное напряжение может быть всего на несколько милливольт ниже поставлять.
Linear Technology предлагает шунтирующие устройства, включая LT1004, LT1009, LT1389, LT1634, LM399 и LTZ1000. Типичная шунтирующая цепь представлена на рисунке 3.
Рисунок 3. Шунт
Справочная информация серии Ссылки серии— это три (или более) оконечных устройства. Они больше похожи на регуляторы с малым падением напряжения (LDO), поэтому обладают многими из тех же преимуществ. В частности, они потребляют относительно фиксированную величину тока питания в широком диапазоне напряжений питания и проводят ток нагрузки только тогда, когда этого требует нагрузка.Это делает их идеальными для цепей с большими перепадами напряжения питания или тока нагрузки. Они особенно полезны в цепях с очень большими токами нагрузки, поскольку между опорным сигналом и источником питания нет последовательного резистора.
Продукты серии, доступные от Linear Technology, включают LT1460, LT1790, LT1461, LT1021, LT1236, LT1027, LTC6652, LT6660 и многие другие. Такие продукты, как LT1021 и LT1019 может работать либо в качестве шунта или опорного напряжения серии. Ссылка последовательная схема показана на фиг.4.
опорное напряжениеРисунок 4. Серия
Справочные схемы
Есть много способов создания опорного напряжения IC. У каждого есть свои преимущества и недостатки.
Ссылки на стабилитрон
Скрытый эталонный стабилитрон имеет относительно простую конструкцию. Стабилитрон (или лавинный) имеет предсказуемое обратное напряжение, которое довольно стабильно по температуре и очень стабильно во времени. Эти диоды часто очень низкий уровень шума и очень стабильны в течение долгого времени, если проводится в небольшом диапазоне температур, что делает их полезными в тех случаях, когда изменения опорного напряжения должно быть как можно меньше.
Эту стабильность можно объяснить относительно небольшим количеством компонентов и площади кристалла по сравнению с другими типами эталонных схем, а также тщательной конструкцией стабилитрона.
Однако обычно наблюдаются относительно высокие отклонения начального напряжения и температурного дрейфа. Могут быть добавлены дополнительные схемы, чтобы компенсировать эти недостатки или обеспечить диапазон выходных напряжений. И шунтирующие, и последовательные ссылки используют стабилитроны.
, такие как LT1021, LT1236 и LT1027, используют внутренние источники тока и усилители для регулирования напряжения и тока стабилитрона для повышения стабильности, а также для обеспечения различных выходных напряжений, таких как 5 В, 7 В и 10 В.Эта дополнительная схема делает стабилитрон более совместимым с широким спектром прикладных схем, но требует некоторого дополнительного запаса питания и может вызвать дополнительную ошибку.
В качестве альтернативы LM399 и LTZ1000 используют внутренние нагревательные элементы и дополнительные транзисторы для стабилизации температурного дрейфа стабилитрона, обеспечивая наилучшее сочетание температурной и временной стабильности. Кроме того, эти продукты на основе стабилитронов обладают чрезвычайно низким уровнем шума, обеспечивая наилучшую производительность.LTZ1000 демонстрирует температурный дрейф 0,05 ppm / ° C, долговременную стабильность 2 мкВ / √kHr и шум 1,2 мкВ P-P . Чтобы дать некоторую перспективу, в лабораторном приборе общая погрешность эталонного напряжения LTZ1000 из-за шума и температуры будет всего около 1,7 ppm плюс часть 1 ppm в месяц из-за старения.
Ссылки на запрещенную зону
Хотя стабилитроны можно использовать для получения эталонов очень высоких характеристик, им не хватает гибкости. В частности, они требуют напряжения питания выше 7 В и предлагают относительно небольшое выходное напряжение.Напротив, эталонные значения ширины запрещенной зоны могут давать широкий спектр выходных напряжений с небольшим запасом по питанию — часто менее 100 мВ. Эталоны ширины запрещенной зоны могут быть разработаны для обеспечения очень точных начальных выходных напряжений и низкого температурного дрейфа, что устраняет необходимость в трудоемкой калибровке в приложении.
Работа с шириной запрещенной зоны основана на основных характеристиках транзисторов с биполярным переходом. На рисунке 5 показана упрощенная версия схемы LT1004 с основной запрещенной зоной. Можно показать, что несовпадающая пара транзисторов с биполярным переходом имеет разницу в V BE , которая пропорциональна температуре.Эту разницу можно использовать для создания тока, линейно возрастающего с температурой. Когда этот ток проходит через резистор и транзистор, изменение температуры базового эмиттера транзистора отменяет изменение напряжения на резисторе, если он имеет правильный размер. Хотя это подавление не является полностью линейным, его можно компенсировать с помощью дополнительных схем, чтобы обеспечить очень низкий температурный дрейф.
Рис. 5. Схема с запрещенной зоной рассчитана на теоретически нулевой температурный коэффициент.
Математика позади основного зонного опорного напряжения интересен тем, что он сочетает в себе известные температурные коэффициенты с уникальными соотношением резисторов для получения опорного напряжения с теоретически нулевой температурный дрейф. На рисунке 5 показаны два транзистора, масштабированные таким образом, что площадь эмиттера Q10 в 10 раз больше, чем у Q11, в то время как Q12 и Q13 поддерживают равные токи коллектора. Это создает известное напряжение между базами двух транзисторов:
.где k — постоянная Больцмана в Дж / кельвин (1.38 × 10 -23 ), T — температура в кельвинах (273 + T (° C)), а q — заряд электрона в кулонах (1,6×10 -19 ). При 25 ° C kT / q имеет значение 25,7 мВ с положительным температурным коэффициентом 86 мкВ / ° C. ∆V BE — это напряжение, умноженное на ln (10), или 2,3, для напряжения 25 ° C, равного примерно 60 мВ, с температурой 0,2 мВ / ° C.
Подача этого напряжения на резистор 50 кОм, подключенный между основаниями, создает ток, пропорциональный температуре. Этот ток смещает диод Q14 с напряжением 575 мВ при 25 ° C и –2.
Температурный коэффициент 2 мВ / ° C. Резисторы используются для создания падения напряжения с положительным tempcos, которые добавляются к напряжению В14 диода, создав тем самый потенциал опорного напряжения приблизительно 1.235V с теоретически 0mV ° / коэффициентом температурного С. Эти падения напряжения показаны на рисунке 5. Баланс схемы обеспечивает токи смещения и выходную мощность.
Linear Technology производит широкий спектр эталонов ширины запрещенной зоны, включая LT1460, небольшой и недорогой прецизионный эталон серии, LT1389, шунтирующий эталон сверхмалой мощности, а также LT1461 и LTC6652, которые представляют собой эталоны очень высокой точности с низким дрейфом.Доступные выходные напряжения включают 1,2 В, 1,25 В, 2,048 В, 2,5 В, 3,0 В, 3,3 В, 4,096 В, 4,5 В, 5 В и 10 В. Эти опорные напряжения могут обеспечиваться в широком диапазоне источников питания и условий нагрузки с минимальными затратами напряжения и тока. Продукты могут быть очень точными, как в случае с LT1461, LT1019, LTC6652 и LT1790; очень маленький, как в случае LT1790 и LT1460 (SOT23), или LT6660 в корпусе DFN 2 мм × 2 мм; или с очень низким энергопотреблением, например LT1389, которому требуется всего 800 нА. В то время как эталоны Зенера часто имеют лучшую производительность с точки зрения шума и долговременной стабильности, новые эталоны ширины запрещенной зоны, такие как LTC6652, с размахом шума 2 ppm (0.От 1 Гц до 10 Гц) сокращают разрыв.
Ссылки на дробную запрещенную зону
Это ссылки, основанные на температурных характеристиках биполярных транзисторов, но с выходным напряжением, которое может составлять всего несколько милливольт. Они полезны для цепей с очень низким напряжением, особенно в приложениях компаратора, где пороговое значение должно быть меньше обычного напряжения запрещенной зоны (приблизительно 1,2 В).
На рисунке 6 показана основная схема от LM10, которая объединяет элементы, которые пропорциональны и обратно пропорциональны температуре, аналогично нормальному эталону ширины запрещенной зоны, чтобы получить постоянное эталонное напряжение 200 мВ.
Дробная запрещенная зона обычно использует ∆V BE для генерации тока, пропорционального температуре, и V BE для генерации тока, который обратно пропорционален. Они объединены в соответствующем соотношении в резисторном элементе для создания не зависящего от температуры напряжения. Размер резистора может варьироваться для изменения опорного напряжения, не влияя на температурную характеристику. Это отличается от традиционной схемы с запрещенной зоной тем, что схема с дробной запрещенной зоной объединяет токи, в то время как традиционные схемы имеют тенденцию объединять напряжения, обычно напряжение база-эмиттер и I • R с противоположным ТС.
Рисунок 6. 200
Дробные запрещенные зоны, подобные схеме LM10, также частично основаны на вычитании. LT6650 имеет опорный сигнал 400 мВ этого типа в сочетании с усилителем. Это позволяет опорное напряжение, чтобы быть изменено путем изменения коэффициента усиления усилителя, и дает буферизованный вывод. С помощью этой простой схемы можно создать любое выходное напряжение от 0,4 В до нескольких милливольт ниже напряжения питания. В более интегрированном решении, то LT6700 (рисунок 7) и LT6703 сочетают ссылку 400mV с компараторами, и могут быть использован в качестве мониторов напряжения или оконных компараторов.Справочник 400mV позволяет осуществлять мониторинг малых входных сигналов, что снижает сложность схем монитора и позволяет осуществлять мониторинг элементов схемы, работающие на очень низкие поставках, а также. Для больших пороговых значений можно добавить простой резисторный делитель (рисунок 8). Каждый из этих продуктов доступен в компактном корпусе (SOT23), потребляет малую мощность (менее 10 мкА) и работает в широком диапазоне напряжений (от 1,4 В до 18 В). Кроме того, LT6700 доступен в корпусе DFN 2 мм × 3 мм, а LT6703 доступен в корпусе DFN 2 мм × 2 мм.
Рис. 7. LT6700 позволяет проводить сравнения с порогами до 400 мВ.
Рисунок 8. Более высокие пороги устанавливаются путем деления входного напряжения.
Выбор артикула
Итак, теперь, имея все эти возможности, как выбрать правильный эталон для вашего приложения? Вот несколько советов, которые могут сузить круг вариантов:
- Напряжение питания очень высокое? Выберите шунт.
- Напряжение питания или ток нагрузки сильно различаются? Выберите серию.
- Требуется высокая энергоэффективность? Выберите серию.
- Определите свой реальный диапазон температур. Linear Technology обеспечивает гарантированные характеристики и работу в различных диапазонах температур, включая от 0 ° C до 70 ° C, от −40 ° C до 85 ° C и от −40 ° C до 125 ° C.
- Будьте реалистичны в отношении требуемой точности. Важно понимать точность, требуемую приложением. Это поможет определить важные характеристики.Принимая во внимание требование, умножьте температурный дрейф на указанный диапазон температур. Добавьте начальную погрешность, тепловой гистерезис и долговременный дрейф в течение предполагаемого срока службы продукта. Удалите все параметры, которые будут откалиброваны на заводе или периодически откалиброваны. Это дает представление о полной точности. Для наиболее требовательных приложений также могут быть добавлены шум, ошибки регулирования линии и регулирования нагрузки. Например, эталон с начальной погрешностью 0,1% (1000 ppm), температурным дрейфом 25 ppm / ° C от -40 ° C до 85 ° C, тепловым гистерезисом 200 ppm, размахом шума 2 ppm и временным дрейфом 50 ppm / √kHr будет иметь общую неопределенность более 4300 частей на миллион на момент построения схемы.Эта неопределенность увеличивается на 50 частей на миллион в первые 1000 часов, когда цепь находится под напряжением. Первоначальная точность может быть откалибрована, уменьшив погрешность до 3300 частей на миллион + 50 частей на миллион • √ (т / 1000 часов).
- Каков реальный диапазон поставок? Какое максимальное ожидаемое напряжение питания? Будут ли возникать неисправности, такие как сброс нагрузки батареи или всплески индуктивного питания при горячей замене, которые эталонная ИС должна выдерживать? Это может значительно сократить количество жизнеспособных вариантов.
- Сколько энергии может потреблять эталонный образец? Справочные материалы обычно делятся на несколько категорий: более 1 мА, ~ 500 мкА, <300 мкА, <50 мкА, <10 мкА, <1 мкА.
- Какой ток нагрузки? Будет ли нагрузка потреблять значительный ток или производить ток, который должен потреблять эталон? Многие источники могут обеспечивать только малые токи нагрузки, а немногие могут поглощать значительный ток. Спецификация регулирования нагрузки — хорошее руководство.
- Сколько у вас места? Справочные материалы поставляются в самых разных упаковках, включая металлические банки, пластиковые упаковки (DIP, SOIC, SOT) и очень маленькие упаковки, включая LT6660 в DFN 2 мм × 2 мм.Существует широко распространенное мнение, что ссылки в упаковках большего размера имеют меньшую погрешность из-за механического напряжения, чем упаковки меньшего размера. Хотя верно то, что некоторые ссылки могут дать лучшую производительность в больших пакетах, есть свидетельства того, что разница в производительности мало связана непосредственно с размером пакета. Более вероятно, что из-за того, что меньшие по размеру кристаллы используются для продуктов, которые предлагаются в меньших корпусах, необходимо сделать некоторые компромиссы в производительности, чтобы установить схему на кристалле. Обычно метод установки пакета дает более существенную разницу в производительности, чем фактический пакет — тщательное внимание к способам и местоположению установки может максимизировать производительность.Кроме того, устройства с меньшей площадью основания могут демонстрировать меньшую нагрузку при изгибе печатной платы по сравнению с устройствами с большей площадью основания. Это подробно описано в заявке на ноту AN82, «Понимание и применение источников опорного напряжения,» доступны Linear Technology.
Заключение
Linear Technology предлагает широкий выбор эталонов напряжения. К ним относятся как последовательные, так и шунтирующие ссылки, разработанные с использованием стабилитронов, запрещенных зон и других типов.
Справочные материалы доступны для различных классов производительности и температуры и почти для всех мыслимых типов корпусов.Ассортимент продукции варьируется от самой высокой доступной точности до небольших и недорогих альтернатив. Благодаря обширному арсеналу эталонов напряжения эталоны напряжения Linear Technology удовлетворяют потребности практически любого приложения.
Смотрите также приложение к сведению Linear Technology, AN82 «Понимание и применение источников опорного напряжения,» доступен для скачивания здесь.
Терморезистор | Эталонный резистор
Регулируя температуру очень стабильного резистора, можно достичь характеристик, близких к лучшим в мире, по удивительно низкой цене.Сам этот терморезистор заполнен маслом и герметичен.Функция герметичного уплотнения заключается в удалении влаги и кислорода, которые играют роль в долговременной деградации негерметичных резисторов. Дальнейшее повышение как краткосрочной, так и долгосрочной стабильности достигается за счет заполнения этого эталонного резистора маслом. Масло также действует как проводник тепла, позволяя устройству выдерживать короткие периоды перегрузка без деградации.
С точностью 0.005%, диапазон сопротивления от 5 Ом до 3,3 МОм и длительный дрейф меньше чем 5 ppm, эти устройства фактически являются вторичными стандартами, которые можно хранить в лаборатории в качестве справочных материалов. откалибровать другие устройства.
Этот эталонный резистор содержится в среде с регулируемой температурой, нагретой до 300,1 ° C. Другие температуры доступны по специальному заказу. Нагревателю требуется 2 Вт при 5 В, которые могут быть получены от батареи или нерегулируемого источника постоянного тока. При температуре окружающей среды 20 ° C нагреватель резистора обычно нагревается за 30 минут, и светодиодный индикатор показывает, когда температура была достигнута.В испытательном кармане находится терморезистор, чтобы при необходимости можно было контролировать температуру резисторов.
От этого резистора с регулируемой температурой можно ожидать стабильности 0,1 ppm / месяц или более высокой.
Мы можем предоставить выбранное вами значение 0,1% от минимального 5 Ом до максимального 3,3 МОм. Однако мы оптом закупаем и храним на складе следующие стандартные значения: 10 Вт, 25 Вт, 100 Вт, 1000 Вт и 10 000 Вт.
Для обеспечения высочайшего качества прослеживаемости мы рекомендуем, чтобы терморезистор 456 был сертифицирован UKAS.Мы можем предложить неопределенности 2 сигма, показанные в таблице.
- Номинальный температурный коэффициент сопротивления: + 0,02 ppm / C (с включенным контролем температуры) от 18 ° C до 25 ° C
- Номинальная мощность: 0,5 Вт при + 25 ° C
- Допуск сопротивления (начальная точность сопротивления): 0,005%
- Диапазон сопротивления: от 5 Ом до 3,3 МОм
- Токовый шум: <0,010 В (среднеквадратичное значение) / вольт приложенного напряжения
- Термическая ЭДС: 0,1 В / C макс .; 0.05V / C Типичный
- Самые точные и стабильные резисторы из имеющихся
- Невосприимчивость к вредным средам — маслонаполненная
— обзор
5 поликремниевых резисторов
Поли-кремниевые резисторы используются в широком диапазоне приложений, таких как прецизионные резисторы в биполярных схемах, таких как вентили ECL, усилители напряжения с малым смещением, аналого-цифровые / D) и лестничных схем классических цифро-аналоговых (D / A) преобразователей, нагрузочных элементов SRAM, схем аналоговых и смешанных сигналов, а также в постоянных запоминающих устройствах (ROM).
Имплантированные пленки поли-Si использовались для изготовления тонкопленочных резисторов с изоляцией из оксида в диапазоне от десятков Ом до мегаом. Эти резисторы изготавливаются по технологиям CMOS, биполярного и BiCMOS во время формирования затвора, а также контактов эмиттера и базы. Сопротивление листа контролируется изменением дозы имплантации.
Для некоторых приложений, таких как SRAM высокой плотности, требуется сопротивление листа в диапазоне десятков ГОм / кв. Этого можно добиться с помощью нелегированных или слаболегированных пленок.Однако регулировать номинал резистора из легированного поли-Si непросто из-за его очень высокой чувствительности к концентрации легирования.
Конструкция резисторов из поли-Si должна учитывать температурный коэффициент сопротивления (TCR), нелинейность напряжения, а также однородность и согласованность идентичных резисторов. Резисторы из поли-кремния обладают низкой чувствительностью к температуре и смещению по сравнению с резисторами, изготовленными из монокристаллического кремния. TCR в резисторе из поли-Si может быть положительным или отрицательным в зависимости от доминирующего механизма проводимости в пленке.Внутризеренная проводимость — преобладающая в крупнозернистом кристаллизованном аморфном кремнии — связана с положительным TCR, в то время как межзеренная проводимость контролируется термоэлектронной эмиссией через межзеренный барьер и, следовательно, связана с отрицательной TCR. Компенсация значения TCR может быть достигнута путем наложения различных механизмов проводимости, как это происходит, например, в пленках поли-Si, легированных фосфором, впоследствии подвергнутых имплантации ионов мышьяка.
Значение сопротивления поли-Si можно точно контролировать с помощью лазера или электрической обрезки, что приводит к необратимому снижению удельного сопротивления пленки.Лазерная обрезка очень точна, но вызывает значительный ущерб из-за значительного местного нагрева. Это исключает возможность его применения после упаковки. Электрическая подстройка — это безаварийный метод, который заключается в применении повторяющихся импульсов тока с малой скважностью ниже предела отказа холостого хода, но выше порогового значения (∼10 6 А · см −2 ) (Амемия и др. .1979). При этой плотности тока на границах зерен происходит локальное плавление из-за рассеяния джоулева тепла, что позволяет переупорядочить атомы и устранить большое количество центров рассеяния.
Это приводит к значительному увеличению эффективной подвижности носителей. В то время как такой механизм приводит к необратимому снижению стоимости поли-Si резистора на 50%, обратимое изменение также имеет место из-за сегрегации жидкой фазы легирующей примеси в зернограничном расплаве (Като и др. , 1982). Подстройка после изготовления используется для компенсации вызванных технологическим процессом изменений конечного значения резисторов из поли-кремния.
Водородная пассивация вызывает коллапс удельного сопротивления пленок поли-Si, и ее следует избегать.Это объясняется накоплением натрия на поверхности и созданием проводящего электронного канала. В худшем случае высокое сопротивление может быть восстановлено путем медленного охлаждения образца в водородной плазме.
Резисторы Poly-Si страдают от низкочастотного (фликкер-шума) шума из-за флуктуаций подвижности и потенциала на границах зерен (DeGraaff and Huybers 1983). Коэффициент шума особенно важен для пленок с узкими полосками с высоким сопротивлением, особенно если они легированы бором из-за наличия положительных оксидных зарядов на границе поли-Si / SiO 2 или в оксиде (Роддер, 1991).
