Как подключить OLED дисплей SSD1306 к Arduino. Какие библиотеки нужны для работы с OLED SSD1306. Как вывести текст и графику на OLED дисплей SSD1306. Какие преимущества у OLED дисплеев SSD1306 для Arduino проектов.

Характеристики OLED дисплея SSD1306

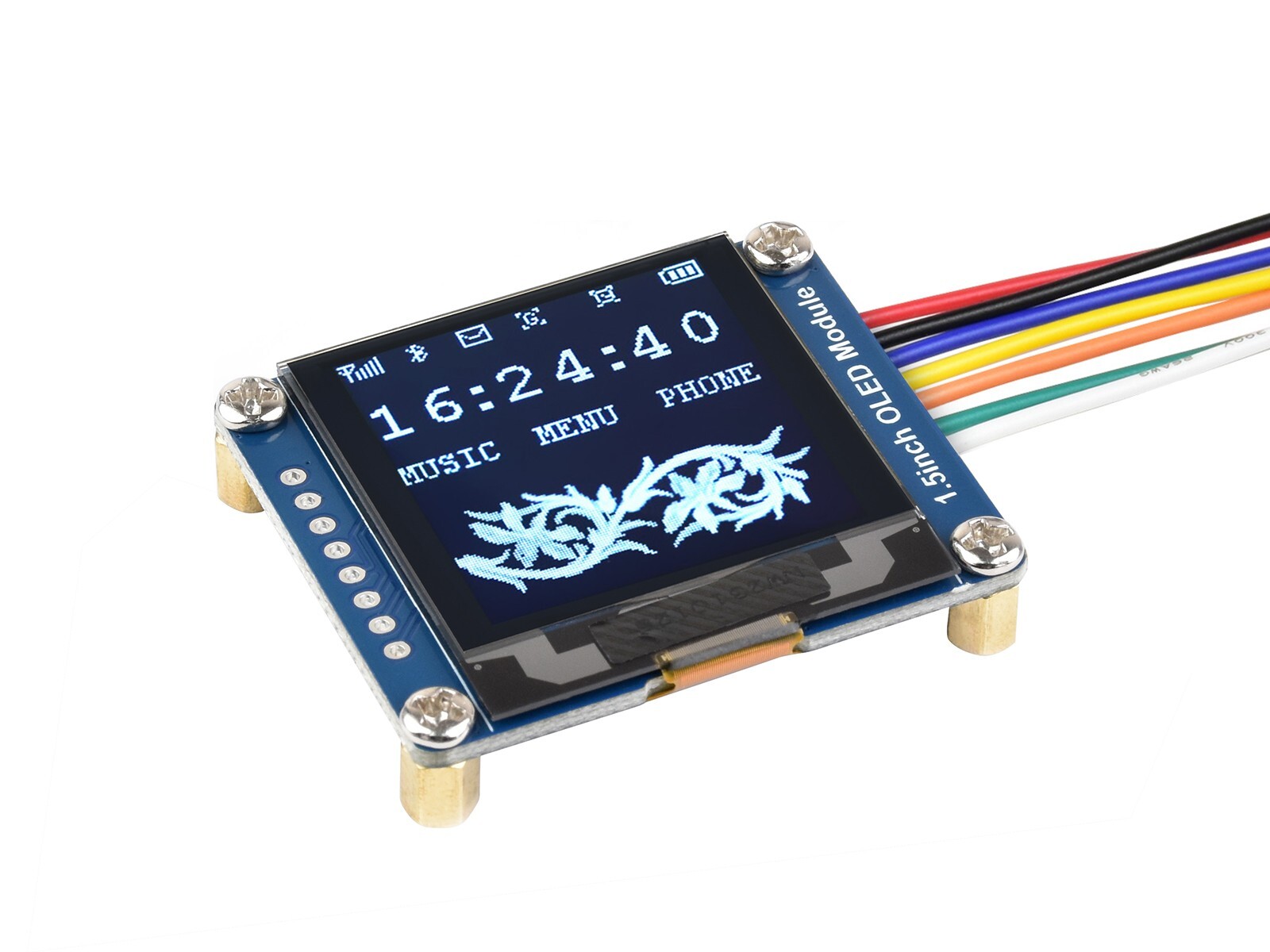

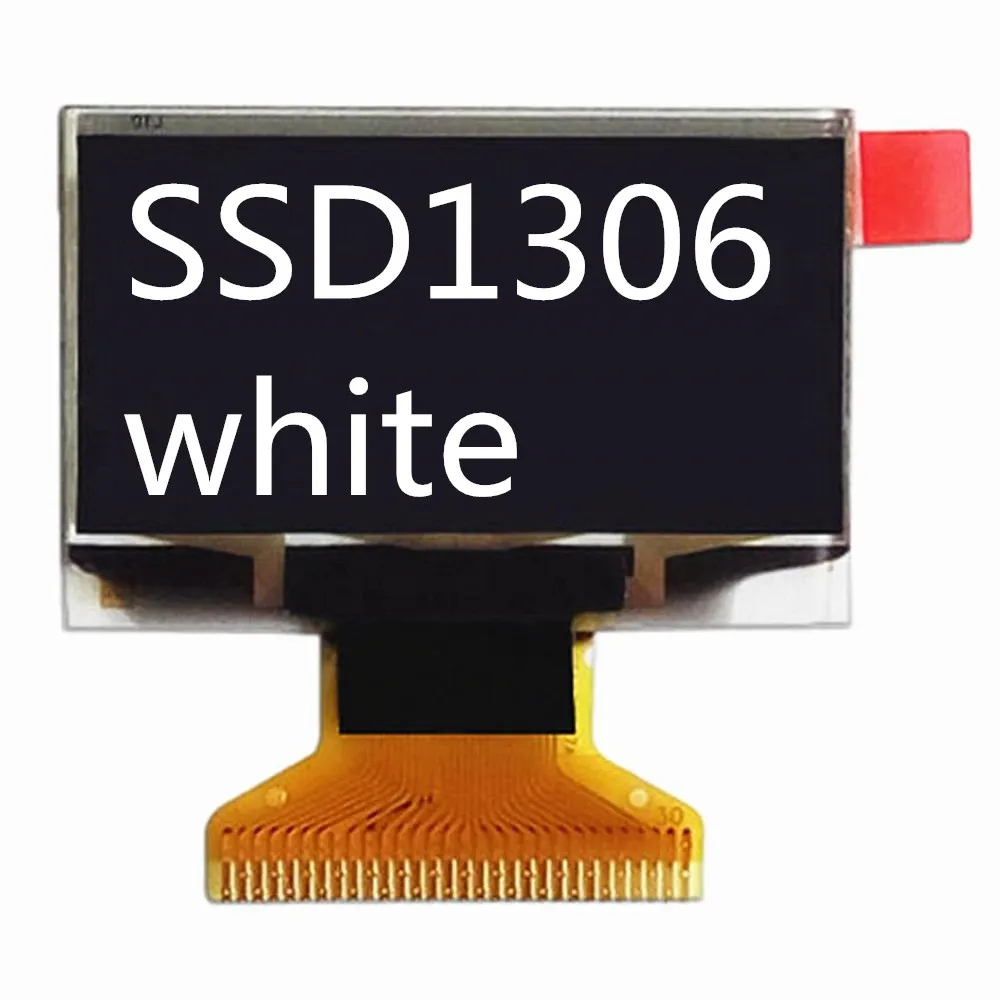

OLED дисплей SSD1306 — это компактный монохромный дисплей, который часто используется в проектах с Arduino. Рассмотрим его основные характеристики:

  • Размер экрана: обычно 0.96″ или 1.3″
  • Разрешение: 128×64 или 128×32 пикселя
  • Интерфейс: I2C или SPI
  • Напряжение питания: 3.3В — 5В
  • Тип дисплея: OLED (органические светодиоды)
  • Контроллер: SSD1306

Главное преимущество OLED дисплеев — высокая контрастность изображения и низкое энергопотребление. Они отлично подходят для портативных устройств на базе Arduino.

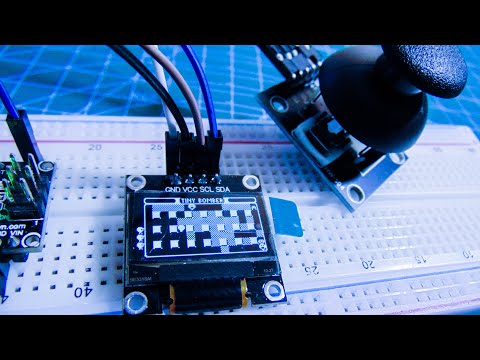

Подключение OLED дисплея SSD1306 к Arduino

Подключение OLED дисплея SSD1306 к Arduino довольно простое, особенно если использовать I2C интерфейс. Рассмотрим схему подключения:

  • VCC — подключаем к 5V или 3.3V на Arduino
  • GND — подключаем к GND на Arduino
  • SCL — подключаем к пину A5 на Arduino (для I2C)
  • SDA — подключаем к пину A4 на Arduino (для I2C)

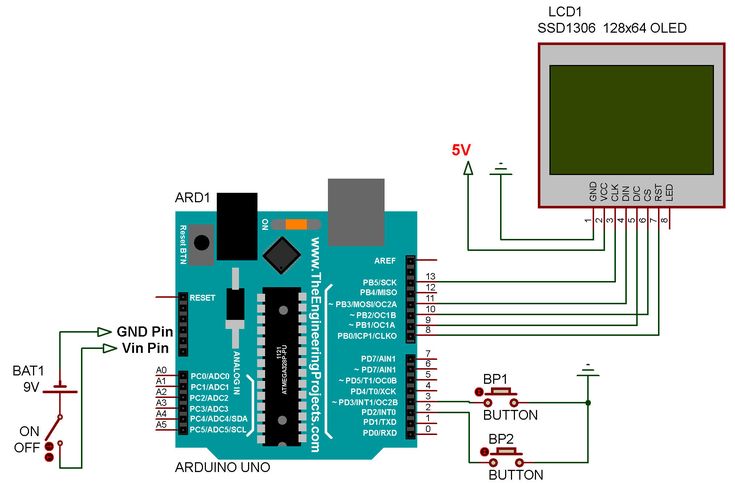

Для SPI подключения потребуется больше проводов, но оно обеспечивает более высокую скорость обмена данными. Как выбрать между I2C и SPI? I2C проще в подключении и требует меньше проводов, но SPI работает быстрее.


Установка библиотеки для работы с OLED SSD1306

Для работы с OLED дисплеем SSD1306 нам понадобится специальная библиотека. Одна из самых популярных — Adafruit SSD1306. Как установить эту библиотеку?

  1. Откройте Arduino IDE
  2. Перейдите в меню Sketch -> Include Library -> Manage Libraries
  3. В поиске введите «Adafruit SSD1306»
  4. Найдите библиотеку Adafruit SSD1306 и нажмите «Install»

После установки библиотеки Adafruit SSD1306 также потребуется установить библиотеку Adafruit GFX, если она еще не установлена. Эта библиотека предоставляет дополнительные графические функции.

Базовый скетч для вывода текста на OLED дисплей

Теперь, когда мы подключили дисплей и установили необходимые библиотеки, давайте напишем простой скетч для вывода текста на OLED дисплей SSD1306:

«`cpp #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 #define OLED_RESET -1 #define SCREEN_ADDRESS 0x3C Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); void setup() { Serial.begin(9600); if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) { Serial.println(F(«SSD1306 allocation failed»)); for(;;); } display.clearDisplay(); display.setTextSize(1); display.setTextColor(SSD1306_WHITE); display.setCursor(0,0); display.println(F(«Hello, Arduino!»)); display.println(F(«OLED SSD1306 test»)); display.display(); } void loop() { // Здесь можно добавить дополнительный код } «`

Этот скетч инициализирует OLED дисплей и выводит на него простое приветствие. Давайте разберем ключевые моменты кода:


  • Мы определяем размеры экрана и его адрес (0x3C — стандартный адрес для большинства I2C OLED дисплеев)
  • Функция display.begin() инициализирует дисплей
  • Методы setTextSize(), setTextColor() и setCursor() настраивают параметры текста
  • display.println() выводит текст на дисплей
  • display.display() обновляет физический дисплей, отображая все, что мы нарисовали в буфере

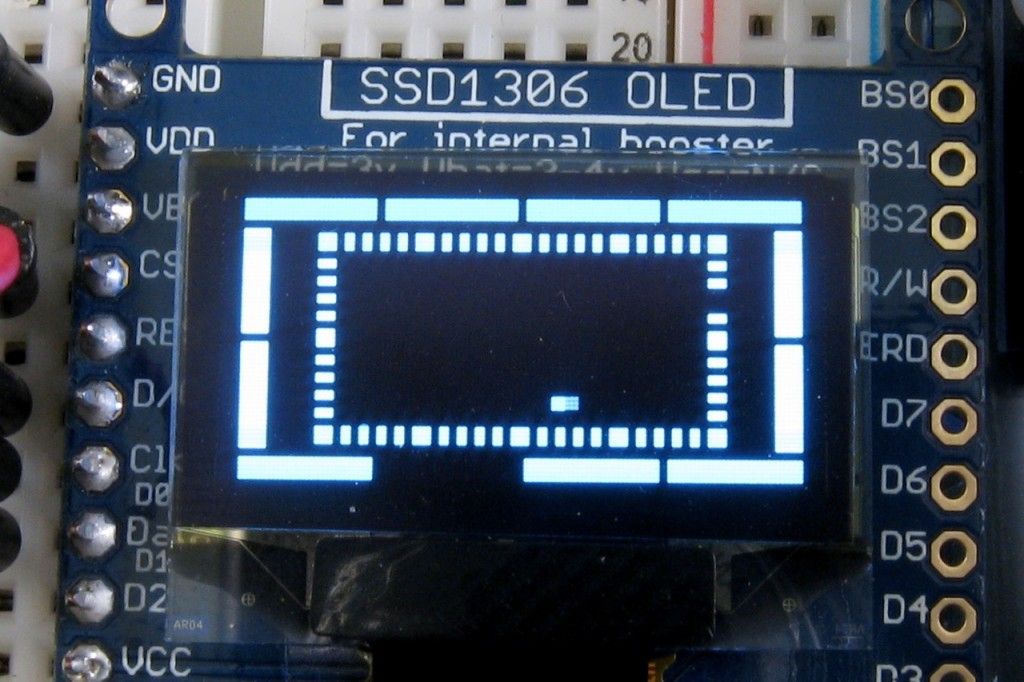

Вывод графики на OLED дисплей SSD1306

OLED дисплей SSD1306 позволяет выводить не только текст, но и простую графику. Давайте расширим наш скетч, добавив в него вывод некоторых графических элементов:

«`cpp #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 #define OLED_RESET -1 #define SCREEN_ADDRESS 0x3C Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); void setup() { Serial.begin(9600); if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) { Serial.println(F(«SSD1306 allocation failed»)); for(;;); } display.clearDisplay(); // Вывод текста display.setTextSize(1); display.setTextColor(SSD1306_WHITE); display.setCursor(0,0); display.println(F(«Hello, Arduino!»)); display.println(F(«OLED SSD1306 test»)); // Рисование линии display.drawLine(0, 20, display.width(), 20, SSD1306_WHITE); // Рисование прямоугольника display.drawRect(0, 25, 60, 20, SSD1306_WHITE); // Рисование закрашенного прямоугольника display.fillRect(64, 25, 60, 20, SSD1306_WHITE); // Рисование окружности display.drawCircle(32, 55, 8, SSD1306_WHITE); // Рисование закрашенной окружности display.fillCircle(96, 55, 8, SSD1306_WHITE); display.display(); } void loop() { // Здесь можно добавить дополнительный код } «`

В этом расширенном скетче мы добавили несколько графических элементов:


  • drawLine() рисует линию между двумя точками
  • drawRect() и fillRect() рисуют контур и закрашенный прямоугольник соответственно
  • drawCircle() и fillCircle() рисуют контур и закрашенную окружность

Эти функции демонстрируют базовые возможности графического вывода на OLED дисплей SSD1306. С их помощью можно создавать различные интерфейсы и визуализации для ваших Arduino проектов.

Оптимизация производительности при работе с OLED SSD1306

При работе с OLED дисплеем SSD1306 важно помнить о нескольких приемах оптимизации для улучшения производительности:

  1. Используйте буферизацию. Вместо обновления дисплея после каждого изменения, накапливайте изменения в буфере и обновляйте дисплей одним вызовом display.display().
  2. Применяйте частичное обновление. Если изменяется только часть экрана, обновляйте только эту часть, используя функции setAddrWindow() и writePixels().
  3. Используйте аппаратное ускорение. Библиотека Adafruit_SSD1306 поддерживает аппаратное ускорение для некоторых операций, что может значительно увеличить скорость отрисовки.
  4. Оптимизируйте использование памяти. OLED дисплеи с разрешением 128×64 требуют 1 КБ памяти для буфера, что может быть критично для некоторых Arduino плат.

Как применить эти оптимизации на практике? Давайте рассмотрим пример с анимацией, где эти техники особенно полезны.


Создание простой анимации на OLED дисплее SSD1306

Анимация — отличный способ продемонстрировать возможности OLED дисплея и применить техники оптимизации. Создадим простую анимацию движущегося круга:

«`cpp #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 #define OLED_RESET -1 #define SCREEN_ADDRESS 0x3C Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); int circleX = 0; int direction = 1; void setup() { Serial.begin(9600); if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) { Serial.println(F(«SSD1306 allocation failed»)); for(;;); } display.clearDisplay(); display.display(); } void loop() { // Очищаем только область, где был круг display.fillRect(circleX-8, SCREEN_HEIGHT/2-8, 16, 16, SSD1306_BLACK); // Обновляем позицию круга circleX += direction; // Меняем направление при достижении края экрана if (circleX >
= SCREEN_WIDTH-8 || circleX <= 8) { direction *= -1; } // Рисуем круг на новой позиции display.fillCircle(circleX, SCREEN_HEIGHT/2, 8, SSD1306_WHITE); // Обновляем только измененную область display.display(); delay(10); // Небольшая задержка для контроля скорости анимации } ```

В этом примере мы создали анимацию движущегося круга. Давайте разберем ключевые моменты оптимизации:

  • Мы очищаем только область, где был круг, вместо очистки всего экрана. Это значительно уменьшает объем данных, которые нужно передать на дисплей.
  • Мы обновляем дисплей только один раз за цикл, после всех изменений.
  • Мы используем fillCircle() вместо drawCircle(), так как заполненные фигуры обычно рисуются быстрее.

Эти оптимизации позволяют добиться плавной анимации даже на относительно медленных Arduino платах.


Использование русских шрифтов на OLED дисплее SSD1306

Одна из частых задач при работе с OLED дисплеями — вывод текста на русском языке. Стандартная библиотека Adafruit_SSD1306 не поддерживает кириллицу, но есть способы решить эту проблему.

Для вывода русского текста можно использовать библиотеку OLED_I2C, которая поддерживает кириллицу. Вот пример использования этой библиотеки:

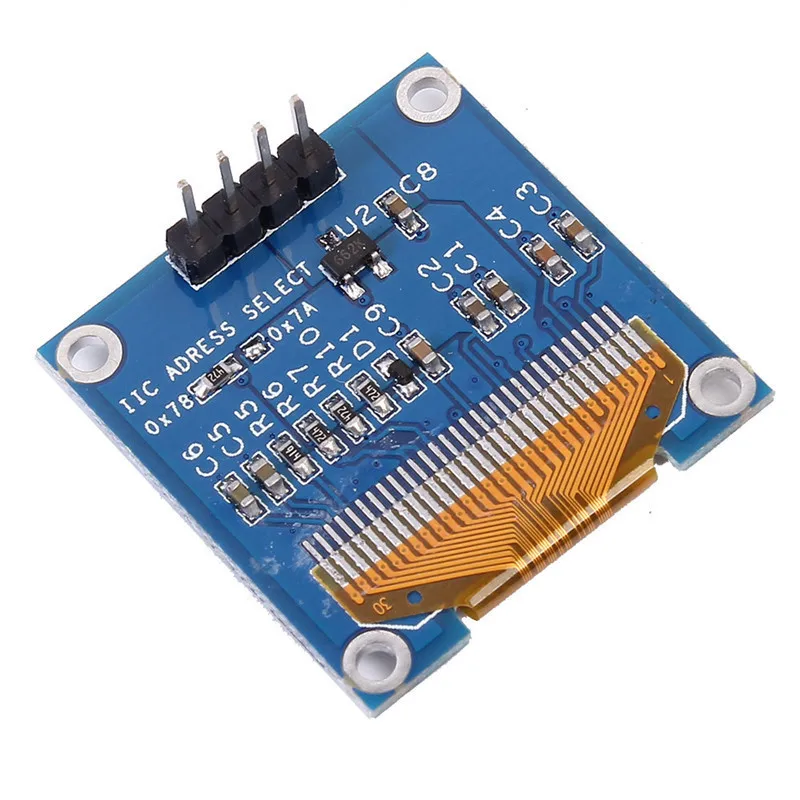

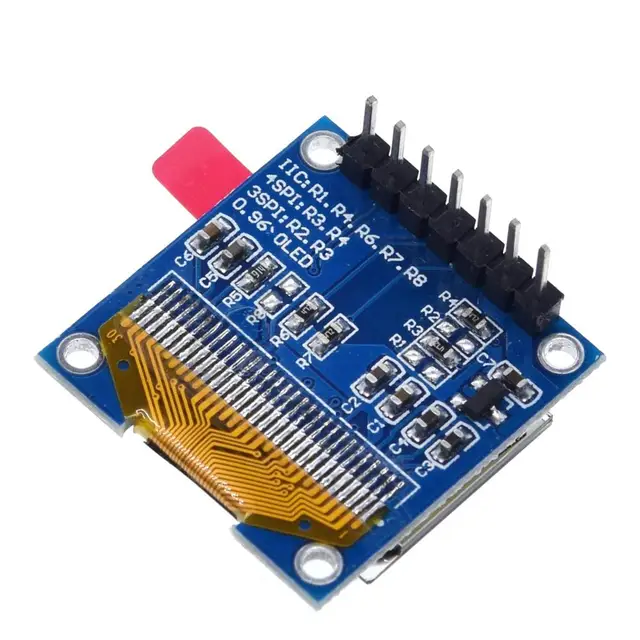

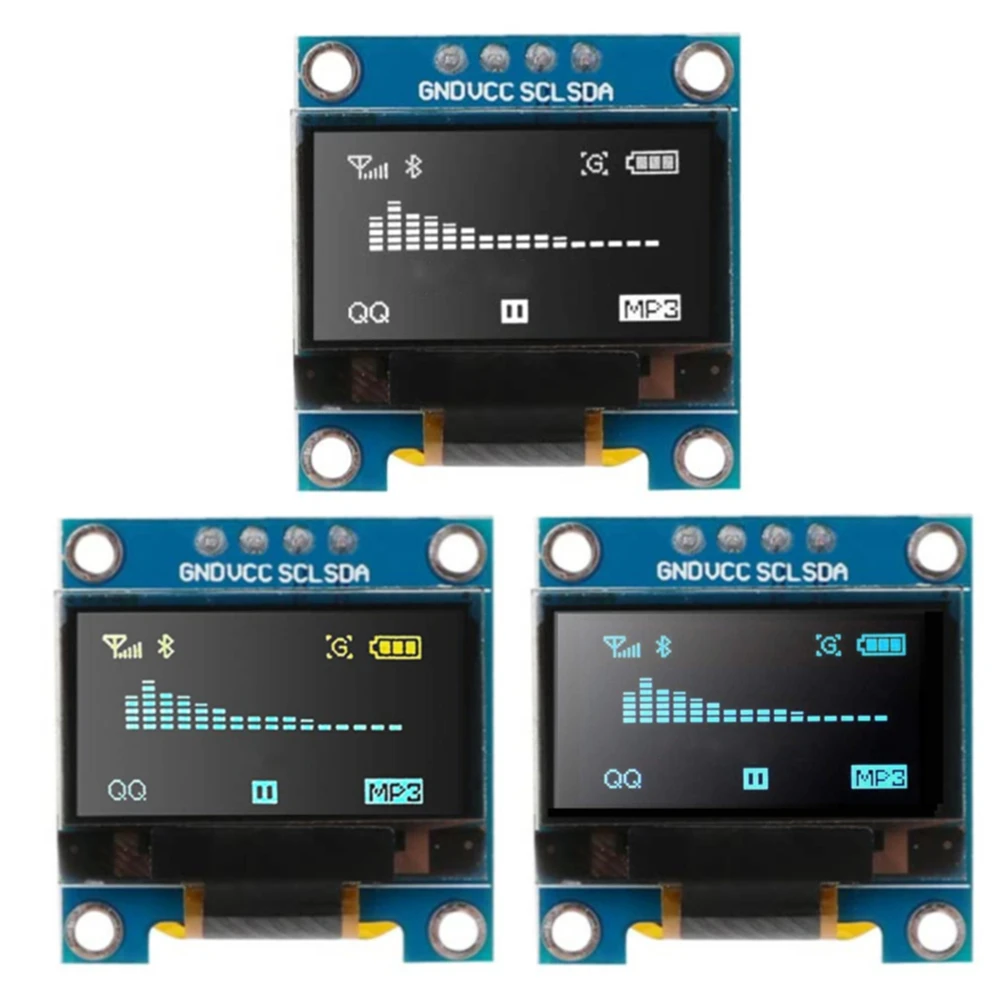

OLED дисплей 0.96″ 128×64, I2C, SSD1306 синий

Подключение OLED дисплея I2C к NANO и вывод Русского шрифта:

А теперь более подробно, что мы делали.

Мы использовали:

1. Arduino NANO V 3.0

2. OLED display 0.96″ I2C (IIC)

3. Макетная плата для монтажа без пайки

4. Библиотека с поддержкой русского и украинского языка OLED I2C

Дисплей подключаем к ARDUINO NANO по следующей схеме:

Вход питания дисплея VDD можно было бы подключить к 3,3V или 5V ARDUINO, но у нас задача обойтись без проводов. Поэтому мы установим цифровому порту ARDUINO «D2» значение HIGHT, это значит, что на pin «D2» ARDUINO подаст 5 вольт. Для сборки используем макетную плату:

Наш Скетч:

Устанавливаем библиотеку OLED_I2C (если не была установлена) и компилируем. Каждая строка в скетче подробно описана:

Таблица соответствия символов:

Русский символ

Символ, заглавной буквы

Символ, прописной буквы

А, а

F

f

Б, б

<

,

В, в

D

d

Г, г

U

u

Д, д

L

l

Е, е

T

t

Ж, ж

:

;

З, з

P

p

И, и

B

b

Й, й

Q

q

К, к

R

r

Л, л

K

k

М, м

V

v

Н, н

Y

y

О, о

J

j

П, п

G

g

Р, р

H

h

С, с

C

c

Т, т

N

n

У, у

E

e

Ф, ф

A

a

Х, х

{

[

Ц, ц

W

w

Ч, ч

X

x

Ш, ш

I

i

Щ, щ

O

o

Ъ, ъ

}

]

Ы, ы

S

s

Ь, ь

M

m

Э, э

~

`

Ю, ю

>

.

Я, я

Z

z

Для простоты написания, переключаемся на английскую раскладку и набираем текст Русскими буквами!
