Что такое SSTV и как это работает

SSTV (Slow Scan Television) — это способ передачи неподвижных изображений по радиоканалам с узкой полосой пропускания. При передаче SSTV изображение разбивается на строки, которые последовательно передаются в виде звукового сигнала с частотной модуляцией. Принимающая сторона декодирует этот сигнал и восстанавливает исходное изображение.

Основные характеристики SSTV:

Передача одного кадра занимает от 8 секунд до нескольких минут
Разрешение изображений обычно 320×240 или 640×480 пикселей
Используется узкая полоса частот 1200-2300 Гц
Применяется частотная модуляция сигнала
Существует несколько режимов передачи (Martin, Scottie, Robot и др.)

Для приема и передачи SSTV используются специальные программы, которые работают со звуковой картой компьютера. Рассмотрим наиболее популярные программы для работы в режиме SSTV.

Настройка приема SSTV на компьютере

Для приема SSTV сигналов на компьютере потребуется:

Радиоприемник, настроенный на частоту SSTV передачи

Соединение выхода приемника со входом звуковой карты компьютера
Установленная программа для декодирования SSTV (например, MMSSTV)

Основные этапы настройки:

Подключите выход приемника к линейному входу звуковой карты
Запустите программу SSTV и выберите используемое звуковое устройство
Настройте приемник на частоту SSTV передачи (например, 14.230 МГц)
В программе включите прием и при обнаружении сигнала изображение начнет декодироваться

Важно правильно установить уровень входного сигнала, чтобы избежать искажений. Для точной настройки можно использовать спектроанализатор, встроенный в программу.

Прием SSTV на смартфоне

Современные смартфоны позволяют принимать SSTV изображения без дополнительного оборудования. Для этого используются специальные приложения, например:

Robot36 — для iOS
DroidSSTV — для Android

Порядок работы с такими приложениями:

Установите приложение на смартфон
Запустите его и включите режим приема
Поднесите смартфон к динамику радиоприемника
При обнаружении SSTV сигнала начнется декодирование изображения

Такой способ удобен для быстрого приема SSTV, например, с борта МКС. Однако качество приема обычно ниже, чем при использовании компьютера.

Частоты для работы SSTV

Основные частоты, используемые радиолюбителями для передачи SSTV:

3.730 МГц (80 м)
7.033-7.040 МГц (40 м)
14.230 МГц (20 м) — самая популярная частота
21.340 МГц (15 м)
28.680 МГц (10 м)

В диапазоне УКВ часто используются частоты:

145.500 МГц
433.700 МГц

При работе на КВ используется боковая полоса USB, на УКВ — FM модуляция.

Советы по приему SSTV

Чтобы улучшить качество приема SSTV изображений, следуйте этим рекомендациям:

Используйте качественную антенну, настроенную на рабочую частоту
Правильно выставляйте уровень входного сигнала
Применяйте фильтры для подавления помех
Выбирайте оптимальное время для приема (зависит от прохождения)
Экспериментируйте с настройками программы декодирования
При слабом сигнале пробуйте разные режимы SSTV

С опытом вы научитесь получать качественные изображения даже в сложных условиях приема.

Заключение

SSTV остается популярным видом радиосвязи среди любителей. Современные программы значительно упростили прием и передачу изображений по радиоканалам. Попробовав различные приложения, вы сможете выбрать наиболее подходящее для ваших задач. Прием SSTV — увлекательное занятие, позволяющее получать интересные изображения со всего мира.

Радиолюбительские программы. SSTV

Главная / Радиолюбительский софт / ..

SSTV

Chroma PIX

Программа для работы в SSTV режиме — ChromaPIX, написана Jim Barber N7CXI и William Montgomery VE3EC которые являються создателями такой известной программы как W95SSTV. Эта программа являеться Рабочей Станцией SSTV. ChromaPIX — использует новый метод для работы в SSTV режиме. ChromaPIX — полностью 32-х битное приложение для Windows95 или WindowsNT 4, которое включает в себя многочисленные передние панели с помощью которых происходит управление SSTV ядром, использующее DSP (Цифровая Обработка Сигнала) технологию. Программа с помощью DSP может обработать SSTV образы в близи теоретических пределов SSTV стандартов передачи изображений. Не зарегестрированная версия являеться полноостью рабочей, но работает не белее 30 минут после запуска.

Требования к оборудованию:

Pentium 90 или выше.
16 mb RAM
TrueColor видеокарту (16, 24, or 32 bit)

16 bit, звуковая карта
Windows 95, или Windows NT 4.0 (SP3)
Желательно управление PTT трансивера.

JVComm32 — FAX and SSTV

JVComm32 — новая программа для приема-передачи изображений в FAX и SSTV режимах. Автор программы Eberhard, DK8JV похоже создал самую лучшую в настоящее время программу FAX, SSTV! Программа отличается очень хорошим приемом и автонастройкой на принимаемыйый сигнал. И в отличии от других популярных программ под Windows, написана в очень хорошем стиле программирования, что большая редкость для программ под управлением Windows. Так что советую всем любителям SSTV попробовать.

Рекомендуемое оборудование:
Pentium 90MHz 16Mb (Минимум 486 DX2 66MHz)
Звуковая карта типа SB16
Видео 800×600 True color
Windows 95/NT
Управление передачей на COM порт (Можно использовать VOX)

GSH-PC software from DL4SAW.

GSH-PC Это пожалуй самая отлаженная программа на сегодняшний день для приёма и передачи SSTV (Телевидение с медленной развёрткой) картинок в эфире. Для успешной работы нужно собрать простую схему (так называемый HAMCOMM модем) на одном операционнике (Схема прилагаеться). GSH-PC работает под управлением DOS в VESA видео-режиме и позволяет принимать и передавать высоко-качественные изображения. GSH-PC позволяет работать с самыми распостранёнными форматами изображения ( JPG,BMP,TIFF and more … (правда только зарегистрированная версия !)). GSH-PC имеет пожалуй самый лучший алгоритм приёма изображений, но есть одно неудобство — при работе в среде WINDOWS на принимаемое изображение накладываються различные шумы, поэтому с данной программой надо работать только в режиме MS-DOS.

MSCAN для DOS.

MSCAN это программа для приёма и передачи SSTV/FAX изображений и для ретлянсляции их в репитерном режиме. Для нормальной работы, программе MSCAN требуеться IBM-совместимый компьютер (PC) с процессором не ниже 80286, SVGA видео карту и монитор поддерживающие 16.7 миллионов цветов (true colour) и мышь. MSCAN работает с разными модемами, от простого Hamcomm интерфейса до внешнего Multiscan модема. Введён эксперементальный режим репитера и ещё много дополнительного сервиса.

На главную Наверх

Принимаем и декодируем передачи SSTV с МКС / Хабр

Привет, Хабр.

Как было написано в недавнем анонсе, с 24 по 31 декабря производится передача изображений формата SSTV с МКС. Передача идет в радиолюбительском диапазоне на частоте 145.800 МГц и принять её может любой желающий.

МКС (c) https://en.wikipedia.org/wiki/International_Space_Station

Посмотрим, как это работает и как такой сигнал можно декодировать.

Общие сведения

Передача изображений с МКС производится в рамках проекта «О Гагарине из космоса», вполне благородная цель которого — привлечь внимание к космонавтике. Передачи осуществляются несколько раз в год, любой желающий в любой точке мира может принять изображения формата SSTV на частоте 145.8 МГц. SSTV (Slow-scan television) — это формат передачи изображений с малой скоростью. Сам формат появился весьма давно, таким способом передавались еще изображения обратной стороны Луны со станции Луна-3. Гораздо позже SSTV нашел популярность у радиолюбителей, т.к. позволял передавать изображения на коротких волнах при помощи обычного радиопередатчика. С некоторыми изменениями формат SSTV (а точнее, несколько, их около десятка разновидностей) дожил и до наших дней. Когда-то прием таких изображений был доступен лишь на специальной и дорогостоящей аппаратуре, сейчас это можно сделать с помощью компьютера, бесплатной программы-декодера и приемника RTL-SDR ценой 35$. Изображения могут приниматься как на КВ, так и на УКВ, дальше речь пойдет только об SSTV с МКС.

Прием

Т.к. сигналы передаются с космической станции, первым делом мы должны узнать точное время приема. Когда-то давно для этого использовали программу Orbitron, но сейчас гораздо проще открыть сайт n2yo.com и посмотреть ближайшее время пролета.

На частоты в правом верхнем углу можно не смотреть, они к SSTV отношения не имеют. Нам нужна частота 145.800 МГц, разумеется нужен приемник, подойдет например самый дешевый RTL-SDR V3. За 35$ можно купить такой набор, который вполне подойдет для первого знакомства с радио:

Если все было сделано правильно, мы должны увидеть примерно такой сигнал:

Для записи нужно использовать частотную модуляцию, но можно декодировать и в реальном времени, если использовать программу virtal audio card для перенаправления звука из SDR в программу-декодер.

Декодирование

Существует много программ для декодирования SSTV, которые позволяют сделать всё в 2-3 клика мышью. Мне все же интересен сам формат передачи, поэтому посмотрим как его можно декодировать вручную.

Для начала можно посмотреть на спектр сигнала:

SSTV это аналоговый формат, строки передаются последовательно, длительность передачи одной строки в PD-120 (в этом формате идут передачи с МКС) составляет 0.5с. Используется частотная модуляция, где частота меняется в зависимости от яркости и уровню черного соответствует 1500 Гц, а уровню белого 2300 Гц.

Загрузим изображение и используем band-pass фильтр, чтобы убрать все лишнее:

import scipy.io.wavfile as wav
import scipy.signal as signal
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image


fs, data = wav.read('HDSDR_20201228_075406Z_145803kHz_AF.wav')

def butter_bandpass(lowcut, highcut, fs, order=5):
    nyq = 0.5 * fs
    low = lowcut / nyq
    high = highcut / nyq
    b, a = signal.butter(order, [low, high], btype='band')
    return b, a


def butter_bandpass_filter(data, lowcut, highcut, fs, order=5):
    b, a = butter_bandpass(lowcut, highcut, fs, order=order)
    y = signal.lfilter(b, a, data)
    return y

data1 = butter_bandpass_filter(data, 1400, 2200, fs, order=4)

Применим к изображению частотный демодулятор. Я не нашел готовой библиотеки, поэтому просто вычисляю частоту напрямую, по переходам через ноль:

data_fsk = np.zeros(len(data1))

pos1 = 0
for p in range(0, len(data1)-1):
    if np.sign(data1[p]) != np.sign(data1[p+1]):
        pr = p - pos1
        data_fsk[pos1:p] = np.full(p - pos1, pr)
        pos1 = p

«Развернем» данные в виде 2D-изображения:

frame_width = int(0.5*fs) + 203
w, h = frame_width, data_fsk.shape[0]//frame_width
image = Image.new('RGB', (w, h))

data_2d = data_fsk[:w*h].reshape((h,w))
for py in range(h):
    for px in range(w):
        lum = int(data_2d[py][px]*16)
        if lum < 0: lum = 0
        if lum > 255: lum = 255
        image.putpixel((px, py), (lum, lum, lum))

Выведем изображение на экран:

plt.imshow(image)
plt.show()

Мы видим довольно любопытную картинку. В одной строке передается 4 кадра. Это цветное изображение формата YCrCb, точнее сказать, Y1CrCbY2 — в одной линии передаются каналы яркости для двух строк и общий канал цвета, таким образом, цветовое разрешение картинки вдвое меньше чем яркостное. Итоговое разрешение составляет 640х480 — всего передается 240 линий, но в каждой линии, как можно видеть, хранится 2 строки.

Кстати, одна строка передается за 0.5с, что при 240 строках дает время передачи 120с, т.е. 2 минуты. Название формата PD-120 также указывает нам на эту величину.

Далее остается выполнить преобразование YCrCb => RGB:

image_rgb = Image.new('RGB', (w//4, 2*h))
for py in range(h):
    for px in range(int(0.125*fs)):
            # PD-120 – 640×480, 190 ?s/pixel
            k = 32
            y0 = 255 - k*data_2d[py][px]
            cr = 255 - k*data_2d[py][px + int(0.1216*fs)]
            cb = 255 - k*data_2d[py][px + 2*int(0.1216*fs)]
            y1 = 255 - k*data_2d[py][px + 3*int(0.1216*fs)]
            image_rgb.putpixel((px, 2*py), (int(y0 + 1.402 * cr), int(y0 - 0.34414 * cb - 0.71414 * cr), int(y0 + 1.772 * cb)))
            image_rgb.putpixel((px, 2*py + 1), (int(y1 + 1.402 * cr), int(y1 - 0.34414 * cb - 0.71414 * cr), int(y1 + 1.772 * cb)))

Это простейший код, без какого-либо выравнивания границ и нормализации уровней, некоторые цвета различить вполне можно:

Здесь показана лишь общая идея, у меня не было цели сделать еще один конвертор SSTV, их уже много разных, можно лишь показать что при использовании готовой программы получается такая картинка:

Заключение

Как можно видеть, все не так уж сложно и вполне интересно. Желающие могут попробовать принять изображения с МКС самостоятельно, судя по анонсам, передача продлится до 31 декабря (и будем надеяться, традиция продолжится и в следующем году). Разумеется, не обязательно использовать Python, готовые декодеры SSTV можно найти для любой платформы.

Также стоит поблагодарить всех участников программы ARISS (Amateur Radio on the International Space Station) за проведение и поддержку подобных передач. Это отличная возможность для радиолюбителей, школьников и студентов прикоснуться к освоению космоса.

Принимаем SSTV от МКС при помощи WebSDR

В период с 28.12.2019 по 01.01.2020 с борта МКС велась передача изображений в SSTV. Конечно же, я не мог пропустить такое событие. Мне никогда раньше не доводилось принимать SSTV от МКС, и обычно такие передачи попадают на будни. Далее я расскажу, как осуществлялся прием, что за картинки в итоге были получены, а также о кое-какие неожиданных моментах.

Начну, пожалуй, с неожиданных моментов. Казалось бы, не велика наука. Смотришь в Gpredict, когда будет удачный проход. Направляешь на МКС антенну радиолюбительского диапазона 2 метра, какие-нибудь три элемента Уда-Яги. Принимаешь сигнал на RTL-SDR, в Gqrx воспроизводишь звук. Перенаправляешь звук в QSSTV через pavucontrol, если используется Linux, либо в MultiScan 3B через Loopback, если используется MacOS. Дальше программа все делает за тебя. Все это нам уже знакомо по предыдущим постам:

В теории все именно так и есть. Но на деле возникает несколько проблем. Притом, проблемы эти не технические, а скажем так, чисто житейские. Во-первых, выясняется, что удачные проходы стабильно приходятся где-то на 5 утра по местному времени. Во-вторых, небо уже несколько недель затянуто плотными тучами, что не помогает приему сигнала. В-третьих, по опыту с метеоспутниками известно, что прием лучше осуществлять за городом, где горизонт относительно чистый во всех направлениях. А за городом как раз накануне нового года повалил снег.

Бегать по сугробам в темноте с антенной Уда-Яги в одной руке, ноутбуком во второй и компенсируя эффект Допплера в Gqrx третьей рукой — удовольствие ниже среднего. Умножаем на шансы того, что сигнал вообще не пробьет тучи, и мы понимаем, что вариант отпадает.

Поэтому было решено сделать ставку на WebSDR приемники. Учитывая, что за один проход МКС успевает передать не более двух изображений, а WebSDR приемников по миру много, использование WebSDR должно повысить наши шансы на успех. Это в теории. На практике, впрочем, с WebSDR также обнаружились неожиданные моменты. В интернете был найден список WebSDR, специально предназначенных для приема сигналов от спутников и МКС. Из этого списка штук пять WebSDR даже оказались живыми. К сожалению, уровень сигнала от МКС у большинства приемников оказался крайне низким, а у некоторых вовсе отсутствовал.

В итоге был использован WebSDR Дмитрия Пашкова, R4UAB. Мне, к сожалению, не известно, что за антенну и приемник использует Дмитрий. Но уровень сигнала просто отменный, даже когда МКС пролетает с элевацией около 15°. На альтернативные WebSDR после пары неудачных попыток было решено не тратить время.

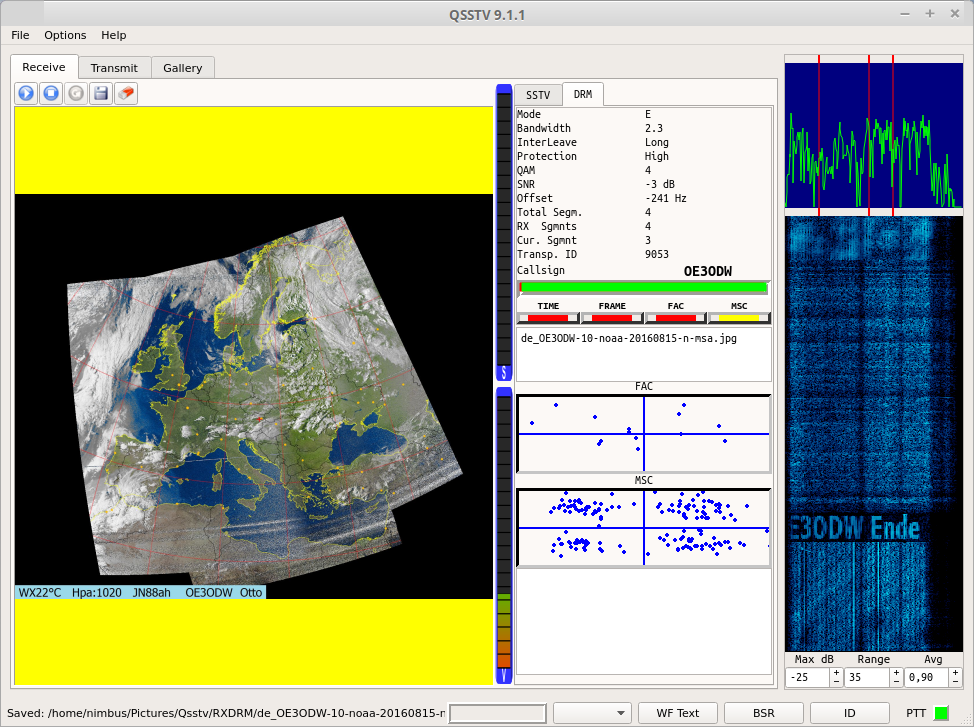

Для приема использовалась связка из Firefox, pavucontrol и QSSTV (кликабельно, PNG 1366x768, 678 Кб):

В WebSDR выбрана модуляция FM. Передача изображений велась в режиме PD120, который и указан в QSSTV. В этом режиме картинка передается в разрешении 640x480, цвета кодируются в YCrCb, в формате 4:2:0. Это значит, что компоненты Cr и Cb передаются через строчку и затем аппроксимируются. В каждой строке на их передачу тратится половина от времени, отведенного под Y. Суммарно передача одной картинки занимает 126 секунд.

Пример принятого изображения:

Или вот еще неплохой экземпляр:

К сожалению, многие принятые изображения выглядят следующим образом, если не хуже:

Как можно заметить, качество принятых изображений хоть и не самое плохое для SSTV, но далеко от идеала. При желании в это направление можно инвестировать кучу времени — экспериментировать с антеннами, фильтрами, LNA, самописным ПО или даже самодельными приемниками. Простор для творчества здесь огромен.

А доводилось ли вам принимать картинки от МКС и если да, то каким образом вы их принимали?

Дополнение: Еще вас может заинтересовать пост Прием спутников Inmarsat при помощи RTL-SDR.

Метки: SDR, Беспроводная связь, Любительское радио.

Прием SSTV на Android устройствах

0 0 votes

Рейтинг статьи

Собственно, в нашем современном, развивающемся мире со всякими различными гаджетами, прогресс на месте не стоит. Увидел в интернете, статью на зарубежном ресурсе, где описали программу для смартфонов и планшетов на базе ОС Android, которая позволяет принимать SSTV.

DroidSSTV (ссылка на GooglePlay) позволяет передавать и принимать SSTV (Slow Scan TV) на устройствах под управлением ОС Android, смартфон или планшетный компьютер. Программа заявлена как платная, но вы можете скачать «некоторую» версию с нашего сайта, ссылка.

Отличный инструмент, для тех у кого нет возможности подключить трансивер к компьютеру и использовать специально ПО или другое применение, использовать в походах, путешествиях.

Весь процесс, очень прост. Достаточно поднести телефон или планшет с установленной программой к динамику вашего трансивера или портативной радиостанции, или даже WebSDR приемнику, настроиться на частоты SSTV и получать SSTV фотографии.

DroidSSTV поддерживает следующие режимы: Скотти 1, Скотти 2, Скотти DX, Мартин 1 и Мартин 2.

Скриншоты из DroidSSTV взяты из телефона Samsung Galaxy:

Анализатор спектра, для точной подстройки
Автоматическая синхронизация
Автоматическое определение модуляции
VIS кодирования (обнаруживает SSTV заголовок и устанавливает режим автоматически)
Регулировки звукового сигнала
Автоматическое сохранение полученных фотографий на SD-карту.
Отправить фотографии (Email, Dropbox и т.д.)

Описание работы с программой

SSTV использует 1200Hz сигнал синхронизации, а также частотные манипуляции между 1500Hz и 2300Hz. Частотный спектр показан на график FFT. DroidSSTV будет пытаться обнаружить заголовка сигнала (VIS сигнала). Если программа не обнаруживает VIS код, он будет пытаться установить режим измерения времени между сигналами синхронизации.

Индикатор уровня рядом с FFT графиком, показывает интенсивность принимаемого сигнала.Уровень звука должен быть отрегулировано таким образом, чтобы уровень не заходил за красные границы иначе это может привести к искажению изображения.

После удачного приема, изображения будут сохранены в памяти или SD-карту вашего устройства. Изображения могут быть доступны через кнопку «История». Долгим тапом на изображение, откроется меню «Share» и изображения могут быть переданы по электронной почте или другому установленному приложению, которое поддерживает передачу изображения. Кстати, автоматическое сохранение изображений может быть отключено в настройках программы DroidSSTV.

Хоть интерфейс программы на английском языке, но он вполне интуитивно понятен и не требует особых настроек для работы с этой программой.

Проверить работоспособность программы, можно на тестовой записи

Если программа уже установлена на устройстве, то просто поднесите свой гаджет к колонкам и наслаждаемся получением изображения.

[su_youtube_advanced url=»http://www.youtube.com/watch?v=Ke5UB2HLaZ4″] [su_youtube url=»http://www.youtube.com/watch?v=boCrdYO1o08″]

Ну и для информации, частоты для работы SSTV:

Для коротковолновых диапазонов:
3.730 MHz	7.040 MHz	14.230 MHz	21.340 MHz	28.680 MHz
Для УКВ диапазонов:
144.500 MHz	433.700 MHz

В целом, имея в руках портативку и смартофон на базе ОС Android и при хорошей орбите ISS (МКС), можно вполне уверенно принимать фотографии с борта станции.

Кстати, данная программа может и передавать изображения, для этого необходимо сделать небольшой интерфейс. Но это уже другая история…

Вот собственно и всё, не бойтесь пробовать, не бойтесь экспериментов. Удачи!

Материал взят с Wolphi LLC. Редакция 22DX.RU

Прием SSTV на Android устройствах

При очередном «безделье» и просмотре различных ресурсов на радиолюбительскую тематику, наткнулся на интересную программу, я даже представления не имел о ней. Заинтересовала, реши попробовать. Собственно, в нашем современном, развивающемся мире со всякими различными гаджетами, прогресс на месте не стоит. Увидел в интернете, статью на зарубежном ресурсе, где описали программу для смартфонов и планшетов на базе ОС Android, которая позволяет принимать SSTV. DroidSSTV (ссылка на GooglePlay) позволяет передавать и принимать SSTV (Slow Scan TV) на устройствах под управлением ОС Android, смартфон или планшетный компьютер. Программа заявлена как платная, но вы можете скачать «некоторую» версию с нашего сайта, ссылка. Отличный инструмент, для тех у кого…

Полезно

Бесполезно

Рейтинг пользователей 4.82 ( 3 голосов)

Радиолюбительский Мир — SSTV

Проводя SSTV связи в различных ситуациях очень часто многие из нас становятся жертвами своей неумелой и некорректной работы или такой же работой корреспондента. Затяжка или срыв видеосвязи, неоправданные паузы, помехи, накладки видеосигналов, плохое качество изображения, текста и т.д. — портит нам настроение, лишает удовольствия, снижает спортивный результат при работе в тестах. Лицо оператора SSTV радиостанции — это не его автопортрет, а его видеозаставки. Нет смысла навязывать кому-либо сюжеты таких заставок, это дело вкуса каждого. Однако надо помнить, что от некоторых элементов заставки или приготовленного для передачи кадра зависит не только настроение корреспондента, но и эффективность связи в условиях плохого прохождения, помех. Основным элементом заставок, применяемым в начале связи, должен быть Ваш позывной, (имя, QTH). Можно обнаружить Вас в эфире когда часть картинки уже прошла, поэтому желательно, чтобы надпись общего вызова (или позывного при ответе) была не только в начале кадра, но и ближе к его окончанию, вся остальная информация может быть в виде фона или располагаться в центре. Ваш позывной, обозначенный только в конце кадра вынудит корреспондента сделать паузу (во время которой он будет готовить для Вас ответ), что является предпосылкой появления на этой частоте другого корреспондента. Тем же может закончиться, если передать свой вызов или ответ на вызов «короткой строчкой» т.е. сильно «обрезанным» кадром. К сожалению многие используют этот прием в надежде быстрее и первым установить связь, но они ошибаются — чаще всего, если на частоте несколько радиостанций, корреспондент ответит тому, кто передал полный кадр, т.к. имел возможность спокойно прочитать позывной корреспондента и подготовить для него ответ. Но если все же Вас заинтересовал «короткий» корреспондент, ему необходимо передать «голосом» (кроме работы в тестах) о готовности принять его «картинку» или попросить подождать. Очень грубой ошибкой считается передача заставки общего вызова в качестве ответа на общий вызов корреспондента. И в этом случае лучше попросить корреспондента голосом подождать пока вы подготовите ответную заставку. Корректировка SSTV связей голосом часто является не только выходом из положения , но и необходимостью. но злоупотреблять этим на участках SSTV не следует. Несмотря на высокую разрешающую способность современных SSTV изображений, вызывные и ответные заставки должны содержать надписи достаточно крупным шрифтом. Тогда, даже в условиях помех, Вы не потеряете время и Ваш вызов или ответ будет «прочитан». Желательно иметь несколько вариантов заставок, чередуя их, это вызовет к Вам дополнительный интерес, тем более если Ваши заставки будут иметь различный фон, несущий дополнительную видеоинформацию о вас, вашей аппаратуре, вашем городе и природных особенностях. Некорректно в качестве фона заставки вызова или ответа использовать попавшие под руку картинки, например животных, которых в Вашей местности нет, или памятника, не имеющего отношения к Вашему городу, видовых фотографий женщин (особенно обнаженных). Все это можно показать потом после установления связи и обмена видеорапортов, при этом логично учесть тему картинок, предложенную Вашим корреспондентом. При передаче «картинок» на разные темы необходимо учитывать уровень прохождения между Вашими радиостанциями. Нет смысла передавать кадры неконтрастные с мелкими фрагментами изображения (например- природу), если Вас принимают в шумах с замираниями — это пустая трата времени.

Информация Московского клуба MsstvS

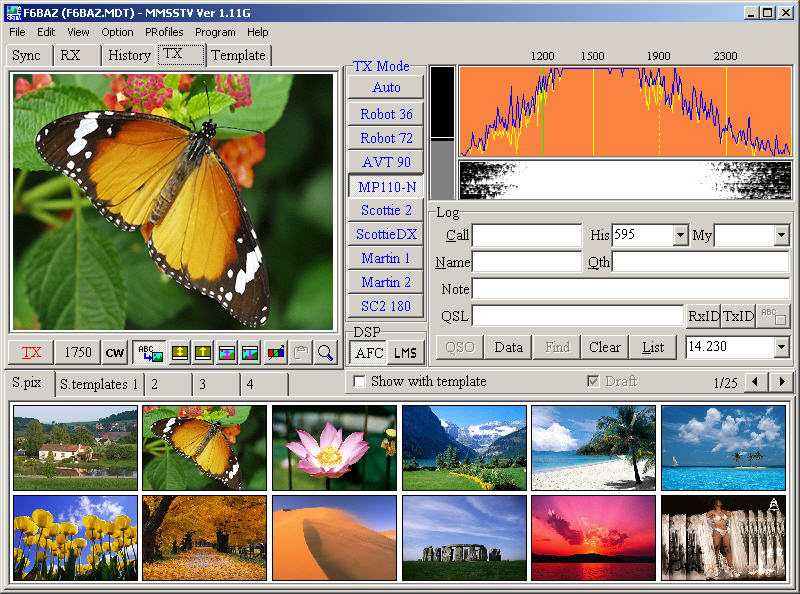

Эта программа — дня передачи и приема SSTV с использованием звуковой карты для PC.

Системные требования:
OS: Windows 95. 98, 98SE, ME, NT, 2000, ХР
Soundcard: 16-bh 11025Hz или 22050Hz/ Video adaptor: 256 (рекомендуется 16- или 24-bit видео адаптер) RAM: 32MB.
Быстродействие операции MMSSTV очень зависит от эффективности видео адаптера. Другими словами, даже если два PC имеют один и тот же CPU, они должны вести себя по-разному в соответствии с установлении видео адаптером. В частности 256-цветной видео адаптер, вероятно, потребует большее количество ресурсов CPU для вычисления палитры. По этой причине, очень рекомендуются 16- или 24-битные цветные видео адаптеры. Если используется 256-цветной видео адаптер, на отображенные цвета воздействует эффективность вычисления палитры.
Для сохранения ресурсов Вашего CPU, пробуйте выполнить следующие шаги.
Увеличьте размер буфера звуковой карты (выберите Option, выберите закладку Misc, и увеличьте значение поля sound buffer)
Отключите RxBPF (выберите Option, выберите закладку RX, и уберите флажок RxBPF)
Отключите FFT display (выберите View и выключите FFT display)
Уменьшите номер порядка PLL OutLPF (выберите Option, выберите закладку RX, и уменьшите число в OutLPF)
Используйте файл буфра для RX иди, отключите его использование (выберите Option, выберите закладку RX, и отметьте NONE или FILE в RX buffer)
Отключите ТХ BPF (выберите Option, выберите закладку ТХ, и снимите пометку с Тх BPF)
Буфер RX временно сохраняет принимаемые или уже принятые изображения, для того чтобы передать их в RX окно после корректировки наклона и фазы. Буфер сохраняет 270-ти секундные звуковые данные, и поэтому для него нужна страница подкачки, если выбрана RAM или если физический размер памяти вашего компьютера небольшой. Поэтому, если у Вас иногда прерывается процесс приема изображений пожалуйста, выберите FILE, или отключите его.
PC и подключение к радио
Вы можете использовать тот же самый интерфейс, что и для MMTTY. Чтобы узнать о нем поподробнее обратитесь к справке MMTTY
Режимы SSTV
MMSSTV поддерживает следующие SSTV режимы.
Режим Время передачи Строк Метод
(секунд)
Robot 36 36 240 Цветное дифференцирование
Robot 72 72 240 Цветное дифференцирование
A.VT 90 90 240 RGB (без использования синхроимпульсов)
Scottiel 110 256 RGB
Scottie2 71 256 RGB
ScottieDX 269 256 RGB
Martini 114 256 RGB
Martin 2 58 256 RGB
SC2-180 182 256 RGВ

Все внутренние SSTV QSOs в JA проводятся в режиме Scottie 1. В США обычно используются Scottie 1 и 2. В Европе обычно используются Мартин 1 и 2.
Рабочие частоты SSTV
В JA, наиболее активная частота — 7.033 MHz. LSB. Общие частоты в мире. 14.230, 21.340, и 28.680 MHz USB. Само собой разумеется, эти частоты не исключительно для SSTV.
Прием SSTV
(1) Тональная частота
Тональные частоты SSTV определены следующим образом:
Синхроимпульсы 1200 Hz Нижний уровень картинки 1500 Hz Верхний уровень картинки 2300 Hz
В окне спектра MMSSTV имеются четыре линии маркера.
Слева направо:
Зеленая линия 1200Hz Синхроимпульсы
Желтая линия 1500Нг Нижний уровень картинки
Желтый пунктир 1900Hz Средний уровень картинки
Желтая линия 2300Hz Верхний уровень картинки
Для правильной настройки. Вы должны установить частоту приемного устройства так, чтобы спектр сигнала был расположен между линиями маркера 1500Hz и 2300Hz. Альтернативно, Вы можете совмещать импульс синхронизации с 1200Нz, линией маркера. Однако, импульс синхронизации очень короткий, так что это может потребовать от Вас больше времени, чтобы привыкнуть к корректировке частоты этим способом.
Если же Вы начали SSTV QSO на вызывных частотах, то Вам вероятнее всего не придется перестраивать приемник после этого.
(2) Автоматическое начало приема.
Если кнопка Auto в панели RX mock нажата, MMSSTV автоматически начинает операцию приема сразу после получения стартового сигнала (trigger signal). Этот стартовый сигнал называется VTS-кодом, который состоит из 1200Hz маркера и код режима SSTV. MMSSTV обнаруживает сигнал, используя резонансный FSK demodulator, и автоматически начинает операцию приема, если декодированный VlS-код соответствует одному из поддержаемых программой SSTV режимов.
Чтобы автоматически запускать прием, MMSSTV использует другой метод, суть которого состоит в измерении времени между импульсами синхронизации.
Если Вы не хотите использовать этот метод, перейдите в Option на закладку RX и выберите ‘VIS only’ в опции ‘Auto start’.
(3) Ручной запуск приема
В случае, если MMSSTV не начинает автоматически принимать картинку, или Вы хотите начать прием не с начала кадра, нажмите одну из кнопок панели RX mode расположенных ниже кнопки Auto. В JA, HL, и США, пробуйте Scottie I. В Европе — Мартин 1
(4) Автоматический останов и рестарт
Когда в установках MMSSTV, на закладке RX, помечен параметр ‘Auto stop’, MMSSTV автоматически останавливает прием в случае, если был потерян сигнал синхронизации (это не работает в AVT90).
Когда там же помечен ‘Auto restart’, MMSSTV производит рестарт приема картинки с самого начала в случае, если декодируется VIS-код, принятый даже во время операции приема. Этот параметр должен быть отмечен, для того чтобы MMSSTV не мог обнаружить сигнал V1S из-за эффекта RxBPF
(5) Корректировка наклона
MMSSTV производит синхронизацию сигнала SSTV по тактовой частоте звуковой платы. Если она не правильно откалибрована. Вы будете принимать наклонные изображения. Если Вы имеете наклонное изображение, нажмите на закладку главного окна ‘Sync1, и проделайте следующую процедуру
Нажмите кнопку ‘Slant’
Щелкните мышкой по верхнему правому краю сигнала синхронизации (белая линия)
Щелкните мышкой по нижнему правому краю сигнала синхронизации (та же самая белая линия)
Сигнал синхронизации отображается на картинке относительно жирной линией, так что Вы должны появившуюся ‘резинувую’ белую линию совместить с ней. После того, как Вы нажимаете на верхний край линии синхронизации, за курсором начинает тянуться белая линия. Попытайтесь перемещать курсор параллельно с линией сигнала синхронизации. Чем длиннее линия, и чем более точно она совпадает с линией сигнала синхронизации, тем более точно будет проведена наклонная коррекция
Во время этой процедуры, MMSSTV повторно вычисляет частоту осуществления выборки звуковой платы и корректирует принимаемое или уже принятое изображение.
Если Вы не получаете приемлемый результат, повторите эту процедуру еще раз.
Когда Вы успешно завершите корректировку и захотите использовать это значение частоты по умолчанию, нажмите кнопку ‘Mem’, иначе MMSSTV применяет корректировку только для текущего изображения
* Если Вы имеете очень сильный наклон изображения со значением частоты выборки применяемыми по умолчанию, пробуете изменить источник сигнала на звуковой плате, в области ‘Source’ закладки ‘Misc’ окна конфигурации MMSSTV. Некоторые звуковые платы имеют различные частоты осуществления выборки в режиме Mono и Stereo
* Если Вы отключаете RX буфер. Вы не сможете изменять изображение после корректировки наклона.
(6) Точная настройка синхронизации
MMSSTV автоматически синхронизирует операцию приема с переданным изображением кроме случая AVT90. Однако, это время от времени не будет происходить при очень плохих условиях приема. Вы должны немедленно распознать такие условия, потому что изображение плохо окрашено и как бы сдвинуто по горизонтали.
Если это как раз такой случай, пробуете следующую процедуру:
Нажмите закладку Sync на основном окне
Нажмите кнопку Phase
Нажмите на левый край линии синхронизации (жирная белая линия).
MMSSTV упорядочит изображение так, чтобы точка, по которой щелкнули мышкой стала крайней левой позицией окна изображения. Если Вы не получите этого, повторите процедуру.
AVT90 не имеет сигнала синхронизации в данных. По этой причине. Вы будете видеть только одноцветное изображение в Sync окне. Вы можете нажимать на один из промежутков (имеются три промежутка)
Если Вы отключите буфер RX, то Вы не сможете изменять изображение после того, как Вы откорректируете его фазу.
Хронология приема
MMSSTV может хранить до 32 принятых изображения (значение по умолчанию). Чтобы увеличивать или уменьшать это количество, нажмите Option, выберите Setup, нажмите на закладку Misc, и измените значение History max. Если бы число сохраненных изображений превысит указанное значение, самое старое изображение будет стерто в манере FIFO,
Нужно отметить, что одно изображение требует около 200КВ дискового пространства, и таким образом 256 изображений займут около 50МВ. Обратите внимание на наличие свободного дискового пространства вашего PC.
Чтобы уменьшить потребность в дисковом пространстве. Вы можете использовать формат JPEG. Нажмите на изображение правой кнопкой вашей мыши, и выберите ‘Use JPEG’ в выпадающем меню.
RX history используется только как временный буфер. Старые изображения будут автоматически удалены. Если Вы хотите сохранить их, нажмите на правую кнопку мыши и отметьте пункт ‘Auto copy to another folder’
Если функция автоматического копирования включена, MMSSTV записывает индекс в поле QSL лога так, чтобы можно было бы восстанавливать изображения позже Чтобы вручную скопировать изображения из history в другую папку, перетащите изображение из окна history в QSL box окна лога. Чтобы использовать эту функцию. Вы должны заранее определить имя нужной папки.
MMSSTV автоматически записывает индекс в поле QSL лога когда включена авто копия или если изображение из history перетянуто в QSL box. Используя MMSSTV лог. Вы в любое время можете просмотреть изображение, нажимая кнопку Image.
Передача SSTV
Чтобы передать SSTV картинку, нажмите закладку ТХ главного окна. Изображение, которое там находится, будет передано. Откорректируйте уровень выходного сигнала.
***** НЕ ИСПОЛЬЗУЙТЕ РЕЧЕВОЙ ПРОЦЕССОР (SPEECH PROCESSOR) *****
(1) Подготовка ТХ картинок
Вы можете создавать ТХ картинки, используя drag&drop функцию из Вашей галереи картинок или из другой программы через буфер Windows (clipboard). Кроме того. Вы можете накладывать на картинки предопределенный шаблон.
Нажимая на ТХ картинку правой кнопкой мыши, можно открыть выпадающее меню, которое облегчает манипуляции с картинками, типа загрузки и сохранения файла. drag&drop функция из Internet Explore, также поддерживается
(2) Выбор режима
Выбор SSTV режима.
Если Вы уже приняли картинку, переданную другим человеком, MMSSTV устанавливает SSTV режим на передачу таким же как и в принятой картинке.
(3) Передача
Для начала передачи нажмите кнопку ТХ расположенную внизу окна слева. Горизонтальные шаги линии маркера сверху донизу на изображении отображают передаваемые фрагменты. MMSSTV автоматически возвращается режим RX после того, как полностью завершает передачу. Если Вы хотите прервать передачу, снова нажмите кнопку ТХ
MMSSTV имеет 12-секундный звуковой буфер, который должен быть достаточно большим при нормальном окружении. Если ваш PC не очень мощный. Вам лучше не делать другие операции во время передачи.
Если MMSSTV потерял синхронизацию во время ТХ, то появится сообщение с предостережением после завершения передачи. В этом специфическом случае. Вы можете решить эту проблему, увеличивая число в поле buffers страницы Misc окна Setup.
(4) Корректировка наклона картинок при передаче
Некоторые звуковые карты (особенно PCI) имеют слегка различные частоты на запись и воспроизведение. В этом специфическом случае, даже если Вы правильно откорректировали частоту на RX, Вы будете иметь наклон при ТХ. MMSSTV имеет возможность корректировки частоты звуковой карты для ТХ и RX независимо. Обратитесь к разделу ‘Звуковые платы” в конце этого документа для получения детальной информации.
(5) ‘Time button’ и CWID
Для работы через репитеры MMSSTV имеет тональный генератор. Нажатие кнопки ‘Tune’ приводит к передаче тональной посылки частота 1750Hz.
Вы можете передавать CWID после завершения передачи картинки. Отметьте ‘Use CWID’ на странице ТХ окна Setup.
Шаблоны
Используя шаблоны. Вы можете накладывать на передаваемые картинки заранее подготовленные тексты и не только. Например, Вы можете использовать макрокоманды, одна из которых помещает Ваш/его callsign в ТХ картинку.
MMSSTV обеспечивает примитивные функции манипуляции картинками, но пока не имеет никакой поддержки групповых операций.
Для подготовки и редактирования используются инструментальные кнопки внизу окна.
Кнопка со стрелкой Включение/выключение режима выбора объектов
Кнопка с линией Рисование линий
Кнопка с квадратом Рисование прямоугольников
Кнопка с темным квадратом Рисование закрашенных прямоугольников
Т кнопка Ввод текста
Кнопка с картинкой Вставка картинок
Кнопка с цветной полоской Вставка цветной области
Кнопка с ножницами Вырезка элемента
Кнопка «Paste1 Вставка элемента
Кнопка с цветной палитрой Выбор цвета
L кнопка Изменение свойств выбранного элемента
f кнопка Выбор шрифта
Для использования макротекста, нажимают Т кнопку, а затем нажимают на точку в окне, куда будет помещен текст. После этого будет отображено текстовое диалоговое окно. Нажмите кнопку Macro, и выберите, например, %с, чтобы поместить туда его/ее callsign.
Чтобы переместить элемент, станьте указателем мышки на нем, нажмите левую кнопку и не отпуская ее перетащите его в новое место
Наложение шаблонов на передаваемые картинки
Когда Вы используете шаблон, MMSSTV накладывает все цвета в шаблоне, кроме прозрачного, на ТХ картинку сверху. Заданный по умолчанию прозрачный цвет определен как белый. Вы можете изменять его нажимая на произвольный цвет.
Вы можете использовать любой цвет как прозрачный (фоновый) цвет, но Вы должны выбрать цвет, который Вы не используете в шаблоне. Однако, color bar и картинка — исключения из этого правила. Другими словами. Вы даже можете выбирать цвет, который используется в color bar или изображении как прозрачный
Если бы Вы хотите создавать или редактировать ТХ картинку во время QSO, я рекомендовал бы, чтобы Вы использовали другие программы редактирования, которые имеют большие возможности.
Шаблон MMSSTV использует макро функции, типа его/ее callsign, RSV рапорт, и контрольный номер в соревнованиях.
Область стека
MMSSTV имеет область стека, которая хранит до 300 картинок. Для каждой картинки помещаемой в стек сохраняются данные и информация шаблона. Чтобы управлять буфером обмена, сохранять и загружать файлы, нажмите на картинку правой кнопкой мыши. Вы увидите всплывающее меню.
Чтобы сохранять дисковое пространство. Вы можете использовать формат JPEG для картинок помещаемых в стек. Нажмите правую кнопку мыши на картинке и выбирает формат JPEG в всплывающем меню
Демодулятор
[Use limiter option]
Ограничитель уменьшает шум даже для слабого сигнала, но это увеличивает фазовые искажения и понижает качество картинки. Если частота осуществления выборки установлена выше, фазовые искажение будет уменьшены и поэтому не будут наблюдаться.
(2) Линейная калибровка
PLL demodulator имеет хорошую линейность, которая удовлетворяет потребности для SSTV демодуляции. Вы не должны иметь неприятностей при использовании заданных по умолчанию параметров. Однако, если Вы изменили параметры PLL, чтобы улучшить качество изображения, это — хорошая идея калибровать параметры. На странице RX окна Setup, нажмите кнопку ‘Linear calibration’. MMSSTV начинает автоматическую калибровку параметра. Требуется приблизительно 20 секунд для этой калибровки. После калибровки, MMSSTV отображает рисунок частотной характеристики. Удостоверитесь, что она имеет линейную форму с наклоном справа вниз. Если это не прямая, Вы имеете несоответствующие параметры PLL.
Когда PLL работает должным образом, Offset, 1500Hz, и 2300Hz имеют, приблизительно, следующие значения:
Offset 0
1500Hz 16384
23OOHz -16384
Даже если ваш видео адаптер — 24-разрядный полноцветный, SSTV имеет только 256 шагов цветной разрешающей способности и поэтому та потребность значений не очень точная.
Звуковая карта
MMSSTV имеет опцию, которая позволяет осуществлять следующие частоты выборки:
8000 Hz Вторичная стандартная частота
11025 Hz Первичная стандартная частота
12000 Hz
14000 Hz
16000 Hz
18000 Hz
22050 Hz Первичная стандартная частота
24000 Hz
44100 Hz Первичная стандартная частота
Если Вы — любитель качества, используйте максимально высокую частоту, насколько это возможно. Надо отметить, что не все звуковые карты поддерживают частоты, перечисленные выше. Все звуковые платы, однако, должны поддержать 11025Hz, 22050Hz и 44100Hz. Кроме того, высокая частота требует большего количества ресурсов CPU и большего количества свободной памяти
Советы:
Если Вы используете высокую частоту осуществления выборки, рекомендуется увеличить размер буфера для звуковой обработки. Это может быть сделано на странице Misc окна Setup. Например, значение 4096, являющееся вдвое большим чем значение используемое по умолчанию, рекомендуется для выборки с частотой 22O5OHz.
MMSSTV всегда вычисляет FFT с 2048 точками. Чтобы получить надлежащую частотную разрешающую способность, MMSSTV использует половину частоты для FFT в случае, если частота осуществления выборки — 18000 или выше В той же самой манере, MMSSTV использует четверть частоты при 44100Hz.
Калибровка
В SSTV, отклонение частоты дискретизации проявляется как наклонное изображение. В MMSSTV, Вам не обязательно иметь абсолютно точное значение частоты (например, 11025Hz).
В нормальных ситуациях. Вы должны только откорректировать наклон, используя Sync окно. Если Вы хотите калибровать вашу звуковую плату очень точно, слушайте передачу сигналов точного времени или факсимильные передачи.
Перейдите в Option/Setup/Misc, и нажмите кнопку ‘Adj’.
Примите сигналы стандартного времени (т.к., WWV и JJY).
Настройтесь на звук импульса сигнала времени.
Продолжите слушать звук некоторое время. Вы получите в RX окне вертикальную линию.
Щелкните по верхней точке линии.
Щелкните по нижней точке линии
Вы можете использовать и FAX радиовещание вместо WWV или JJY, но убедитесь вначале, что она имеет точную синхронизацию. Обратитесь к справке MMTTY для деталей.
Если ваша звуковая карта, кажется, имеет различные частоты, производящие выборку частот для ТХ и RX, корректируйте частоту смешения по следующей процедуре.
Настройте наклон для RX.
Запишите частоту выборки из RxSamp.
Перейдитев Option/Setup/TX. Выберите параметр ‘External’
Перейдите на страницу ‘Misc’. Поставьте 0.00 в Тх offset’.
Соедините Line-out с Line-in Вашей звуковой карты.
Передайте картинку.
Вы должны принимать ее же через внешнюю обратную связь.
После завершения приема картинки, перейдите на страницу ‘Sync’, и корректируйте наклон.
Пусть полученная частота выборки — LoopSamp.
Вычислите Txoffset, как TxQffset = RxSamp — LoopSamp.
Перейдите в Option/Setup, и страницу «Misc». Поместите TxOffset в поле ‘Тх offset’.’
Конец процедуры
Вы можете использовать функцию LoopBack mixer программы вместо использования внешней линии обратной связи. Хотя эта процедура может применяться только для звуковой карта, которая поддерживает полнодуплексный режим, звуковая карта, которая не поддерживает полнодуплексный режим, не должна иметь различных частот для ТХ и RX, и поэтому Вы не нуждаетесь в этой калибровке.
73, Mako (JE3HHT)

1. Скачайте и установите программу MMSSTV, теперь запустите ее.

2. Введите позывной, зайдите в меню Option, делее откройте меню Setup MMSSTV, теперь выберите закладку Misc. Нажмите на кнопку Adj которая находится в нижнем левом углу.

3. Настройте трансивер в режиме USB на одной из частот: 4995, 9995, 14995кгц.

Дождитесь когда будут передаваться временные метки, в это время по экрану пойдут тонкие белые полосы. Пусть белые полосы займут большую часть экрана, чтобы было видно куда они наклонены.

4. Щёлкните левой кнопкой мышки по центру белой полосы в верхней части экрана, опустите ее до нижней части экрана так, чтобы протянутая линия была параллельна белой полоске и опять кликните левой кнопкой мышки чтобы сделать корректировку или правой кнопкой мышки чтобы отменить корректировку.

5. Вернитесь в закладку MISC, и увидите скорректированные установки. Повторите калибровку несколько раз, чтобы убедиться, что линии строго вертикальны. На этом калибровка звуковой карты закончена.

Прием телевидения с медленной разверткой SSTV

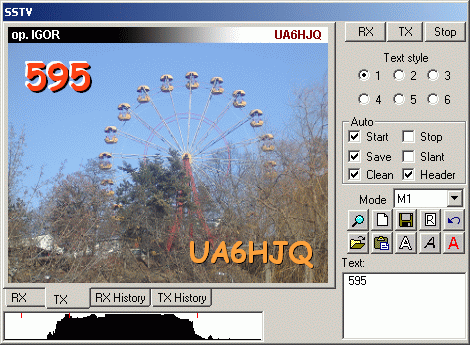

Принятая картинка SSTV CQ

SSTV (slow-scan television) можно назвать цветным факсом или фототелеграфом, т.к. фактически передается статическое цветное или черно-белое изображение. Тем не менее, для передачи и приема изображения использовалась аппаратура, аналогичная телевизионной. Впервые об этом виде радиолюбительской связи было рассказано в журнале QST №3 за 1959 г. Для передачи SSTV применяется частотная модуляция, где каждое значение яркости имеет различную звуковую частоту. Значение черного определяется частотой 1500 Гц, а белого – частотой 2300 Гц. Для передачи цветного изображения модулируются значения сигналов RGB. Обычно для передачи сигналов SSTV используют режим SSB (однополосная модуляция) с шириной полосы примерно 2.7 кГц. Качество принимаемого изображения зависит от уровня сигнала и помех.

SSTV широко применялось в освоении космического пространства, т.к. позволяло передавать изображения на значительные расстояния.

Основные (вызывные) частоты для работы SSTV для коротковолновых диапазонов: 3.730 МГц (в США 3.845 МГц, 3.857 МГц), 7.040 МГц (в США 7.171 МГц), 10.132 МГц, 14.230 МГц, 21.340 МГц, 28.680 МГц. Для УКВ диапазонов: 50.300 МГц, 144.500 МГц, 433.700 МГц.

Есть целый ряд различных режимов передачи данных SSTV, но наиболее распространенными из них являются Martin M1 (популярный в Европе) и Scottie S1 (используется в основном в США). Первый из них для передачи изображения занимает 114 секунды, второй – 110 секунд. Некоторые черно-белые режимы используют всего 8 секунд для передачи изображения. Набирает популярность режим Scottie S2 (240 строк). Формат принимаемой картинки в этом режиме составляет 320×240 точек, время загрузки одного кадра 71 секунда.

Группа	Разработчик	Название	Цвет	Время передачи	Разрешение
AVT	Ben Blish / AEA	8	BW or 1 of R, G, or B	8 s	128×128
		16w	BW or 1 of R, G, or B	16 s	256×128
		16h	BW or 1 of R, G, or B	16 s	128×256
		32	BW or 1 of R, G, or B	32 s	256×256
		24	RGB	24 s	128×128
		48w	RGB	48 s	256×128
		48h	RGB	48 s	128×256
		104	RGB	96 s	256×256
Martin	Martin Emmerson	M1	RGB	114 s	240¹
Martin	Martin Emmerson	M2	RGB	58 s	240¹
Robot	Robot SSTV	8	BW or 1 of R, G or B	8 s	120
		12	YUV	12 s	128 luma, 32/32 chroma × 120
		24	YUV	24 s	128 luma, 64/64 chroma × 120
		32	BW or 1 of R, G or B	32 s	256 × 240
		36	YUV	36 s	256 luma, 64/64 chroma × 240
		72	YUV	72 s	256 luma, 128/128 chroma × 240
Scottie	Eddie Murphy	S1	RGB	110 s	240¹
Scottie	Eddie Murphy	S2	RGB	71 s	240¹

¹ Режимы Martin и Scottie на самом деле передают 256 строк, но первые 16 обычно черно-белые.

Сингнал SSTV имеет характерный ритмичный звук. Для приема SSTV существует несколько программ, разработанных радиолюбителями. Наиболее известна программа MMSSTV японского радиолюбителя Makoto Mori, которая распространяется бесплатно и может работать даже на простых компьютерах операционной системой Windows 95. Мне больше нравится (также бесплатная) программа Digital Master 780 (которая принимает практически все цифровые виды манипуляции), входящая в комплект HAM Radio Delux. Все современные программы для приема SSTV автоматически определяют формат сигнала.

Для передачи SSTV выходной сигнал от звуковой карты компьютера подключается к микрофонному входу трансивера в режиме SSB. Не включайте речевой компрессор (процессор), он искажает сигнал! При работе в режиме VOX (включение передачи от сигнала микрофона) нет необходимости в дополнительном интерфейсе. Также помните, что передача SSTV – тяжелый режим для передатчика. Не перегружайте его, убавьте выходную мощность.

Поделитесь с друзьями

Принимаем и декодируем передачи SSTV с МКС

Привет, Хабр.

МКС © https://en.wikipedia.org/wiki/International_Space_Station

Посмотрим, как это работает и как такой сигнал можно декодировать.

Общие сведения

Передача изображений с МКС производится в рамках проекта «О Гагарине из космоса», вполне благородная цель которого — привлечь внимание к космонавтике. Передачи осуществляются несколько раз в год, любой желающий в любой точке мира может принять изображения формата SSTV на частоте 145.8 МГц. SSTV (Slow-scan television) — это формат передачи изображений с малой скоростью. Сам формат появился весьма давно, таким способом передавались еще изображения обратной стороны Луны со станции «Луна-3». Гораздо позже он нашел популярность у радиолюбителей, т.к. позволял передавать изображения на коротких волнах при помощи обычного радиопередатчика. С некоторыми изменениями формат SSTV (а точнее, несколько, их около десятка) дожил и до наших дней. Когда-то прием таких изображений был доступен лишь на специальной и дорогостоящей аппаратуре, сейчас это можно сделать с помощью компьютера, бесплатной программы-декодера и приемника RTL-SDR ценой 35$. Изображения могут приниматься как на КВ, так и на УКВ, дальше речь пойдет только об SSTV с МКС.

Прием

Если все было сделано правильно, мы должны увидеть примерно такой сигнал:

Декодирование

Существует много программ для декодирования SSTV, которые позволяют сделать всё в 2–3 клика мышью. Мне все же интересен сам формат передачи, поэтому посмотрим как его можно декодировать вручную.

Для начала можно посмотреть на спектр сигнала:

Загрузим изображение и используем band-pass фильтр, чтобы убрать все лишнее:

import scipy.io.wavfile as wav
import scipy.signal as signal
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image


fs, data = wav.read('HDSDR_20201228_075406Z_145803kHz_AF.wav')

def butter_bandpass(lowcut, highcut, fs, order=5):
    nyq = 0.5 * fs
    low = lowcut / nyq
    high = highcut / nyq
    b, a = signal.butter(order, [low, high], btype='band')
    return b, a


def butter_bandpass_filter(data, lowcut, highcut, fs, order=5):
    b, a = butter_bandpass(lowcut, highcut, fs, order=order)
    y = signal.lfilter(b, a, data)
    return y

data1 = butter_bandpass_filter(data, 1400, 2200, fs, order=4)

data_fsk = np.zeros(len(data1))

pos1 = 0
for p in range(0, len(data1)-1):
    if np.sign(data1[p]) != np.sign(data1[p+1]):
        pr = p - pos1
        data_fsk[pos1:p] = np.full(p - pos1, pr)
        pos1 = p

«Развернем» данные в виде 2D-изображения:

frame_width = int(0.5*fs) + 203
w, h = frame_width, data_fsk.shape[0]//frame_width
image = Image.new('RGB', (w, h))

data_2d = data_fsk[:w*h].reshape((h,w))
for py in range(h):
    for px in range(w):
        lum = int(data_2d[py][px]*16)
        if lum  255: lum = 255
        image.putpixel((px, py), (lum, lum, lum))

Выведем изображение на экран:

plt.imshow(image)
plt.show()

Мы видим довольно любопытную картинку. В одной строке передается 4 кадра. Это цветное изображение формата YCrCb, точнее сказать, Y1CrCbY2 — в одной линии передаются каналы яркости для двух строк и общий канал цвета, таким образом, цветовое разрешение картинки вдвое меньше чем яркостное. Итоговое разрешение составляет 640×480 — всего передается 240 линий, но в каждой линии, как можно видеть, хранится 2 строки.

Далее остается выполнить преобразование YCrCb => RGB:

image_rgb = Image.new('RGB', (w//4, 2*h))
for py in range(h):
    for px in range(int(0.125*fs)):
            # PD-120 – 640×480, 190 ?s/pixel
            k = 32
            y0 = 255 - k*data_2d[py][px]
            cr = 255 - k*data_2d[py][px + int(0.1216*fs)]
            cb = 255 - k*data_2d[py][px + 2*int(0.1216*fs)]
            y1 = 255 - k*data_2d[py][px + 3*int(0.1216*fs)]
            image_rgb.putpixel((px, 2*py), (int(y0 + 1.402 * cr), int(y0 - 0.34414 * cb - 0.71414 * cr), int(y0 + 1.772 * cb)))
            image_rgb.putpixel((px, 2*py + 1), (int(y1 + 1.402 * cr), int(y1 - 0.34414 * cb - 0.71414 * cr), int(y1 + 1.772 * cb)))

Заключение

Также стоит поблагодарить всех участников программы ARISS (Amateur Radio on the International Space Station) за то, что проводят и поддерживают подобные акции. Это отличная возможность для радиолюбителей, школьников и студентов прикоснуться к освоению космоса.

Лучшее программное обеспечение SSTV. Самая популярная радиолюбительская радиостанция SSTV… | Даниэлла Перри Сигел

Самые популярные программы радиолюбителей SSTV

SSTV (Slow Scan Television) — это режим любительской радиопередачи изображений, предназначенный для передачи и приема изображений по радио.

Если вы хотите работать с SSTV, это самые популярные приложения SSTV для радиолюбителей.
Многие из них можно загрузить и использовать бесплатно, а некоторые другие являются коммерческими.

MMSSTV — MM Hamsoft

MMSSTV полностью бесплатен и доступен для пользователей Windows.Отличная программа SSTV, созданная Mako JE3HHT, для этого программного обеспечения требуется только компьютер и звуковая карта. Это означает, что вам не нужно беспокоиться о том, чтобы потратить много денег на TNC. Он работает со всеми версиями Windows от XP, Vista и выше. Его очень просто использовать, но он невероятно эффективен. Вам не понадобится много времени, чтобы понять, как использовать это программное обеспечение, после того, как вы загрузите и установите его на свой компьютер.

MixW V3 — Лучшее программное обеспечение SSTV на сегодняшний день

MixW V3 имеет ряд различных режимов, которые вы можете использовать, включая RTTY, PSK31, MT63, Hellschreiber, DXCluuster, HF и SSTV.Доступ по telnet, ротор, резервное копирование журналов и CAT делают эту программу и универсальное решение, которое оценят многие радиолюбители.

Digital Master 780 для Window s — Ham Radio Deluxe

Digital Master 780 — это многорежимная программа для пользователей Windows, которая использует Ham Radio Deluxe для управления радио. Он поддерживает JT65, QPSK, PSK, Contestia, MFSK, Hell, CW, CCW, DomonoEx, OLIVIA, THROB, SSTV, RTTYM и MT65. Бесплатная версия этого программного обеспечения поставляется с HRD 5, так что вы сможете получить все, что вам нужно.Существует не так много бесплатных программных продуктов SSTV, которые были бы столь же всеобъемлющими, как этот.

QSSTV для Linux — одна из лучших программ SSTV

Если вы являетесь пользователем Linux, а также радиолюбителем, вы можете обнаружить, что QSSTV может предложить окончательное решение для ваших потребностей SSTV, например фильтры SSTV или факс. Есть ряд функций, которыми вы сможете воспользоваться, и им довольно легко пользоваться.

KD6CJI Multiscan 3B SSTV

Это программное обеспечение доступно только для пользователей Mac, но оно может многое предложить.С ON1MH, Ham Radio Slow Scan TV, Socttie, DX2, HQ1, HQ2 PD, P3, P5, P7, AVT и QRM вы можете использовать его в Mac OS X 10.6 и более поздних версиях. Он может эффективно передавать и принимать изображения в нескольких черно-белых и цветных режимах, включая 12, 36 и 72.

RX-SSTV — отличное программное обеспечение APRS

Это бесплатное программное обеспечение доступно для пользователей Windows и предназначено, в частности, для SWL. Имейте в виду, что он не поддерживает SSTV TX, SITOR, AMTOR, NAVTEX и FELL.Он автоматически сохраняет изображения и поддерживает множество звуковых карт, поэтому, мягко говоря, очень универсален. Также имеется множество различных расширенных настроек качества, позволяющих без каких-либо проблем достичь именно тех результатов, которые вы ищете.

MultiPSK — Top APRS Program

MultiPSK — это всегда хороший вариант для радиолюбителей, и он идеально подходит для тех, кто увлекается SSTV. Он поддерживает множество различных режимов, включая PSK, PSK63, PSK63F, QPSK31, BPSK31, PSKFEC31, DominoEx, THROBX, PSK10, PSKFED31, PSKAM и многие другие.Он известен тем, что имеет один из наиболее удобных интерфейсов и множество функций на выбор.

Прочтите полный список программ SSTV в нашем каталоге ссылок, который также включает некоторые утилиты для улучшения качества изображений, загрузки файлов и организации полученных изображений.

Если вы считаете, что в нашей коллекции ссылок отсутствует какой-либо ресурс, отправьте ссылку для просмотра

MMSSTV — HamSoft

Медленное сканирование ТВ с Windows и звуковой картой
WinXP — Vista — Win7

«MMSSTV бесплатно для радиолюбителей»

Нажмите для полноэкранного просмотра

Используйте группы.io просить помощи!

См. Страницу «Контакты и поддержка».

Вебмастерам: Пожалуйста, не ссылайтесь на файлы со своего сайта!

Загрузки

MMSSTV, версия 1.13A
29 сентября 2010 г.

MMSSTV113A.exe
(полная версия — 2,5 мб)

Что нового в Ver. 1.13A

Информация об установщике Inno

——————

Обновлен ARRL.DX файл — ARRL.DX.ZIP

Распакуйте ARRL.DX.ZIP и скопируйте ARRL.DX в папку с программой.

——————

Аудио тестовый файл
Загрузка файла
——————

Тестовые таблицы и цветные полосы
====================

Щелкните изображение, чтобы увеличить его.

Загрузить тестовые изображения> Test_Pattern.zip

Установка MMSSTV

Перед тем, как новая версия станет доступной на веб-сайте, проводится значительное количество тестов. В своих тестах я всегда устанавливал поверх более старых версий. На сегодняшний день у меня никогда не было проблем. При этом никто не знает наверняка, как установка будет проходить на каждом компьютере. Все, что я могу сказать, — установка поверх более старой версии должна работать.. Было бы неплохо сделать резервную копию MMSSTV.ini и (urcall) .mdt на случай, если что-то пойдет не так.

—————
Проблемы с выбором правильной звуковой карты?

Попробовать звук Выбор звуковой карты

Доступно на Дополнения и дополнения Стр.

Внимание программистов

Вы можете использовать MMSSTV Engine, чтобы дать вашим программам функции медленного сканирования ТВ.
Внимательно прочтите условия использования!

MMSSTV Двигатель 1.06

См. Страницу для программистов

——————

См. Страницу «Контакты и поддержка».

Справка MMSSTV

Справка MMSSTV — Просмотр PDF
(Версия 1.05 от Andrew — VE8AE)

Справка MMSSTV Загрузить PDF — zip
(Вер.1.05 от Эндрю — VE8AE)
——————

ПРАЙМЕР SSTV

Запуск MMSSTV в качестве повторителя

Быстрый запуск для MMSSTV Graphics
(Джо WJ5HM)

MM-SSTV Регулировка наклона
(Рик WB0VZW)

Начало работы с SSTV
(QST — сентябрь.1997- PDF)

Схема отключения звука динамика / микрофона для MM-SSTV
(Уэйн W5FJS)

Аудиофайлы для тестирования MMSSTV
Аудиофайлы SSTV, которые я записал для тестирования приема MMSSTV.
(В формате Wave)

ММЯСТА

(Генератор протоколов и сводных листов для конкурса JASTA SSTVcontest)

MMJASTA V1.08 (484kb)
Английский 10 сентября 2002 г.
(Генератор журналов и сводных листов конкурса JASTA SSTV)

Используйте группы.io просить помощи!

См. Страницу «Контакты и поддержка».

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

SSTV

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SSTV

W95SSTV
SSTV ПРОСКАНСКАЯ ПРОГРАММА KA1LPA
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SSTV-отлично-
MMSSTV от JE3HHT — БЕСПЛАТНОЕ программное обеспечение с использованием звуковой карты — ayuda en español
FTV Программное обеспечение для многомодового декодирования изображений и данных SSTV ** БЕСПЛАТНО **
ChromaPIX от N7CXI — звуковая карта / win
E Z SSTV MS-DOS
FTV от 9h2JS — MS-DOS, звуковая карта — demo
Hi-Res от N9AMR — Робот 1200 C
Hi-Res 32 от N9AMR для Пасоконь ТВ
Hi-Res 70 от N9AMR для Tasco TSC-70
HDSSTV — SSTV ВЫСОКОГО РАЗРЕШЕНИЯ от VK3LM
Программное обеспечение SSTV
Справочник SSTV
FTP: SatTrack v2.0, APRS 224, Sat26APR, SatTrack 3.1, WIspd 1307, Usat
Руководство по выбору программного обеспечения SSTV
QW для Windows HAM Программное обеспечение для радио DL0QW
АТФАКС по программе OZ1AT SSTV hamcomm
Программное обеспечение EZ SSTV V3 — стиль Hamcomm
SSTV преобразователем сканирования Robot 1200c, версии 3.0 и 4.0
HiScan SSTV MS-DOS просмотр порта VGA от OZ2LW
MSCAN версии 3.01 программное обеспечение под MS-DOS, hamcomm stylem от PA3GOY
Pasokon TV Classic, ПО
WinScan SSTV by KA1LPA, программное обеспечение, стиль hamcomm
RobotHelper 3 по программе VE3EC
SSTV для звукового бластера, MS-DOS
KR7A SSTV, программное обеспечение, SSTV DSP Demod, ссылки
SSTV для MFJ-1278 MS-DOS от VE3ESZ
SSTV для Windows 95 / NT от N7CXI -звуковая карта-
Часто задаваемые вопросы о SSTV
интерфейсов JVFAX по SSTV
Телевизионная программа SAW-Scan — Автор: DL4SAW
Radiofax, Wefax, Pressfax, Photofax and Amateur, SSTV — Мариус Ренсен,
SSTV / ФАКС DX — По ON4VT
W5NCD’s Веб-страница SSTV — Хорошо Done SSTV Страницы
G0ITP’s Страница SSTV — Все о SSTV — Многочисленные ссылки
SSTV — Превосходная ТВ-страница с медленным сканированием — От PA3GPY
SSTV — From Wayne’s World — Щелкните «Ham» Радио »- Программы и информация
ChromaPIX — рабочая станция SSTV для Windows 95/98 / ME / NT / 2000 / XP
DL4SAW SSTV Веб-страница
DL1UR SSTV
ЭЗССТВ 3.0
HDSSTV High Definition Slow Scan TV
JVFax 71 (SSTV и Wefax)
MSCAN (Мульти Задача DOS SSTV)
Mscan v3.11 — программа SSTV для Windows 95/98 предлагает поддержку звуковой карты
MMSSTV от JE3HHT — бесплатно Программное обеспечение SSTV с использованием звуковой карты
Pasakon TV Lite
QSSTV — SSTV и для Linux
Медленное сканирование ТВ Программы из QRZ.com
SSTV для Sound Blaster
SSTV для Windows 95 / NT версии 1.10
Winpix Pro (SSTV для Windows 3xx / 95)
9х2JS Программа SSTV
MMSSTV от JE3HHT — БЕСПЛАТНОЕ ПО с использованием звуковой карты
9х2JS Программа SSTV
DL4SAW SSTV Веб-страница
DL1UR SSTV
EZSSTV 3.0
JVFax 71 (SSTV и Wefax)
MSCAN (Мульти Задача DOS SSTV)
Mscan v3.11 — программа SSTV для Windows 95/98 предлагает поддержка звуковой карты
Pasakon TV Lite
Медленное сканирование ТВ Программы QRZ.com
SSTV для Sound Blaster
SSTV для Windows 95 / NT Public Beta version 1.04 Использует звуковую карту компьютера
Winpix Pro (SSTV для Windows 3xx / 95)
программное обеспечение терминала цифровых режимов HF для DOS, и звуковая карта
G3KZB — Радиолюбитель Программное обеспечение для экзаменов
SSTV ПРОГРАММА JVFAX71A
Hi-Scan от OZ2LW
G0GJV — Программа для радиолюбителей
JVFAX MS-DOS
JVComm32 win / звуковая карта
QSSTV SSTV — Linux / звуковая карта
VE3ESZ MS-DOS для MFJ-1278
MSCAN от PA3GPY -нет бесплатно-
MscanMeteoFax win RX metereologic maps — нет Бесплатно
Руководство по выбору программного обеспечения SSTV
MMSSTV от JE3HHT
W95SSTV (SSTV для Windows 95)
Chroma Pix _ (Рабочая станция SSTV)
Проскан ССТВ
Винскан ССТВ
SSTV32
Winpix Pro (SSTV для Windows 3xx / 95)
Pasakon TV Lite
Рой 1 Программное обеспечение SSTV
JVFax 71 (SSTV и Wefax)
JVComm 32
DL4SAW SSTV Веб-страница
MSCAN (Мульти Задача DOS SSTV)
SSTV для Sound Blaster
DL1UR SSTV
QSSTV _ (SSTV для Linux)
SQ Повторитель SSTV от UT1YV
FTV
ЭЗССТВ 3.0
9х2JS Программа SSTV
ГШ ПК 2.3
SSTV W0TUP
WinPix ПРО
G0ITP — SSTV
G4FGQ — Бесплатно Программное обеспечение для радиолюбителей
АТФАКС по программе OZ1AT SSTV hamcomm
G0MDO — Радиолюбитель программное обеспечение
Программное обеспечение EZ SSTV V3 — стиль Hamcomm
G0руб. — Программа для любительского радио
SSTV преобразователем развертки Robot 1200c, V 3.0 и 4.0
GM0RWU — Интернет-программное обеспечение и личные интересы
HiScan SSTV MS-DOS просмотр порта VGA от OZ2LW
MSCAN версии 3.01 программное обеспечение под MS-DOS, hamcomm stylem от PA3GOY
Pasokon TV Classic, ПО
WinScan SSTV by KA1LPA, программное обеспечение, стиль hamcomm
RobotHelper 3 по программе VE3EC
SSTV для звукового бластера, MS-DOS
SSTV для MFJ-1278 MS-DOS от VE3ESZ
SSTV для Windows 95 / NT от N7CXI -звуковая карта-
Часто задаваемые вопросы о SSTV
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SSTV
SSTV GSHPC12 от DL4SAW
EZ ПРОГРАММА SSTV
ПРОГРАММА ATFAX SSTV V.5,30
KB2LJJ Wefax
9h2JS SSTV ПРОГРАММА
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SSTV DOS / WIN / W95
SSTV MS-DOS / BLASTER
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ G0ITP SSTV, ФОТОГРАФИИ, ССЫЛКИ
JA5CU SSTV IMAGES GALLERY (англо-японский)
SSTV SOFT HOMEPAGE HB9HFX
ПРОГРАММА OZ2LW SSTV
SSTV ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ТЕХНИЧЕСКИЙ ИНТЕРФЕЙС, ССЫЛКИ
SSTV ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, РАЗЛИЧНЫЕ ССЫЛКИ от W4MWG
NL7J информация о ссылках SSTV и DX’ing.Некоторое трудно найти программное обеспечение SSTV. Клубы в Интернете на Аляске
SSTV ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, КОНСТРУКЦИЯ
SSTV СКАЧАТЬ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
SSTV send / rcv IN 32000 + ЦВЕТА — JVFAX71
KB2LJJ Программное обеспечение: SSTV
Windows 95 SSTV
ОТСЛЕЖИВАНИЕ СКАЧАТЬ ПРОГРАММУ
NL7J информация о ссылках SSTV и DX’ing. Некоторое трудно найти программное обеспечение SSTV. Клубы в Интернете на Аляске
G7PBB SSTV и ссылки

DX Atlas: программа для любительского радио

Инструменты SSTV

Набор инструментов для поиска и устранения неисправностей для энтузиастов SSTV.
для Windows 95/98 / ME / NT4 / 2000 / XP / 7

БЕСПЛАТНАЯ ПРОГРАММА

Все загрузки находятся на странице загрузок.

Генератор сигналов SSTV

Что это такое
Эта программа генерирует аудиосигналы SSTV из растрового изображения и сохраняет их в формате WAV. или файл MMV. Поддерживаются несколько форматов SSTV и частот дискретизации. Программное обеспечение может генерировать либо чистый сигнал, пригодный для передачи, либо сигнал, загрязненный шумом, страдает QSB и др.- как в Morse Runner, но со всеми эффектами аккуратно откалиброван и измерен в дБ, Гц и мс.

Что это хорошо для

Создавайте заранее подготовленные сообщения SSTV, такие как «CQ» или «73 DE», и передавайте их без какого-либо программного обеспечения SSTV, просто воспроизводя звук в медиаплеере.
Проверьте свою принимающую программу SSTV и посмотрите, насколько она устойчива к шуму, ошибки калибровки звуковой карты, смещение частоты приемника и т. д.Сравните разные получение программ количественно.

Как использовать

Укажите растровое изображение и имя выходного файла, установите другие параметры, и нажмите кнопку «Создать».
Используйте только 24-битные BMP-файлы 320×256.
Установите флажок Distort The Signal , чтобы включить контроль искажения.
Если вы включите QSB, добавьте немного шума. Сигнал должен идти ниже шума во время QSB нулей.
Для моделирования выборочного замирания используйте опцию Multipath, установите короткую задержку 1-2 мс и соотношение амплитуд 0 дБ.
Для моделирования эха используйте также опцию Multipath, но установите большую задержку и меньшую амплитуду.

Генератор сигналов SSTV

Программа просмотра сигналов SSTV

Что это такое
Эта программа демодулирует FM-сигналы из файла WAV или MMV. и строит график зависимости частоты и величины отвремя. Это расширение оригинальной идеи от OK2MNM, реализованный с графическим интерфейсом пользователя и с использованием лучшего FM-демодулятора, основанного на преобразовании Гильберта.

Чем он хорош для
Вы можете использовать его для просмотра как файлов, созданных вашей программой SSTV, так и записанные не в эфире. Узнайте, из чего именно состоит ваш сигнал, насколько точно он сгенерирован, посмотрите, как кодируется FSK ID, обнаружить параметры неизвестного формата и т. д.

Изучите другие режимы на основе FM, например RTTY.

Как использовать

Щелкните «Открыть файл» и выберите файл для просмотра.
Установите флажок Mag, чтобы отобразить график амплитуды сигнала.
Используйте ползунки, чтобы изменить масштаб по вертикали и горизонтали.
Прокрутите график, перетаскивая его мышью или используя полосу прокрутки.
Используйте колесо мыши для увеличения и уменьшения масштаба.
Просмотр параметров сигнала в строке состояния: время, частота, яркость, соответствующая этой частоте, и величина сигнала.
Щелкните правой кнопкой мыши и перетащите, чтобы измерить временной интервал между точками на графике.

SSTV Signal Viewer, показывающий последнюю строку развертки и начало идентификатора FSK сигнала SSTV

SSTV Image Denoiser

Что это такое

Программа убирает шум с картинок. Шумоподавление алгоритм специально оптимизирован для изображений SSTV, полученных из эфира.В отличие от других шумовых фильтров, используемых в программном обеспечении SSTV, этот не размывает изображение и сохраняет как можно больше мелких деталей.

Чем это хорошо

Очистите свой архив от изображений SSTV, подготовьте полученные изображения для публикации В интернете.

Как использовать

Нажмите кнопку «Загрузить изображение» и выберите изображение, которое будет обозначено значком.
Выберите порядок фильтрации и параметр сглаживания.По умолчанию 3 и плавность 0,4 — хорошее начало.
Щелкните кнопку Denoise Image.
Поиграйте с настройками фильтра и найдите параметры, которые лучше всего подходят для данного изображения.
Нажмите кнопку «Сохранить изображение», чтобы сохранить уменьшенное изображение.

Для достижения наилучших результатов настройте программное обеспечение SSTV на сохранение полученных изображений в формате BMP. Хотя Denoiser может загружать и сохранять изображения BMP, PNG, JPG и GIF, он работает лучше всего. на несжатых файлах BMP.Изображения, сжатые с помощью алгоритма с потерями, например JPG, могут выглядеть великолепно, но они не содержат всей информации, необходимой для шумоподавления. Примеры шумоподавленных изображений
Перед шумоподавлением

После удаления шума

Перед шумоподавлением

После удаления шума

SSTV — ВСТУПЛЕНИЕ ДЛЯ МЕДЛЕННОГО СКАНИРОВАНИЯ НА ДЕТСКОМ РАДИО! БЫСТРЫЙ СТАРТ РУКОВОДСТВО!

Настроить Около!
ПОИСК

CQ-Calling All Радиолюбители!
О Hamuniverse
Конструкция антенны
Безопасность антенн!
Спросите у Elmer
О батареях
Нормы и правила
Компьютерная помощь
Электроника
FCC Информация
Ham Hints
Humor
Ham Radio News!
Обзоров публикаций
Обзоров продуктов
Видео Радиолюбителей!
HF и Shortwave
Лицензия Study
Links
Midi Music
Читальный зал
Основы работы с ретрансляторами
Повторитель Строители
RFI Советы и Уловки
Ham Satellites
Коротковолновое прослушивание
SSTV
Поддержка сайта
МАГАЗИН
УКВ и выше
Контакт
Карта сайта
Политика конфиденциальности 9uff

Рекламная информация

ПОЛУЧИТЬ БЫСТРО НАЧНИТЕ С МЕДЛЕННОГО СКАНЕРА ТВ!

ТЕЛЕВИДЕНИЕ С МЕДЛЕННЫМ СКАНИРОВАНИЕМ С ЛЮБИТЕЛЬСКИМ РАДИО

Быстро Советы для старта

С помощью этих советов и информации вы можете весело сств быстро!

Изображение выше является слегка увеличенной копией изображения. отправил
через Ham Radio Slow Scan Television из моего очень скромного SSTV станция, состоящая из трансивера Alinco DX-70, работающего около 50 Вт, антенный тюнер MFJ 945E, качественные наушники, водосток антенна и компьютер 500 МГц с бесплатное программное обеспечение MMSSTV , загруженное из Интернета и установлены.
Нажмите здесь, чтобы увидеть несколько случайных изображений, полученных 20 Счетчики у моей станции SSTV.

Нажмите здесь, чтобы услышать SSTV звуки сняты с эфира!

На его отправку требуется около 1 минуты 52 секунды. мир или вокруг квартала на ssb-радиоволнах с использованием режима медленного сканирования ТВ и будет получен так же четко, как на картинке выше или лучше под хорошим условия.
Информация и ссылки на этой странице помогут вам начать с фантастическим развлечением
, которое предлагает SSTV.

Я добавил некоторую информацию ниже поможет вам начать
FAST в SSTV.

Я ДОЛЖЕН КУПИТЬ ТОЛЬКО КАБЕЛЬ ЗА $ 3,00 ОТ РАДИОПРИЕМНИКА НАЧАТЬ ОТДЕЛЕНИЕ!

ОСНОВНОЕ ОБОРУДОВАНИЕ ТРЕБУЕТСЯ:

Хорошая стабильная высокочастотная установка, способная работать в режиме SSB.
Антенна настроен на диапазон, в котором вы будете работать.
Среднескоростной компьютер со звуком карта и динамики.
Бесплатное программное обеспечение
Немного времени, чтобы изучить программное обеспечение.
НАЧНИТЕ СЕЙЧАС И ПРИСОЕДИНЯЙТЕСЬ К ВЕСЕЛЬЕ!

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНУЮ ПРОГРАММУ MMSSTV
by JE3HHT Makoto Mori
(вы уйдете этот сайт, вернитесь, когда закончите )

ЦИФРОВОЙ KE0VH ПРОЕКТ ИНТЕРФЕЙСА от KE0VH
Постройте это цифровой интерфейс для вашего цифрового проекты! SSTV в 3 простых шага

1. Скачайте и установите программное обеспечение SSTV, указанное выше, в рабочий стол Windows 95 или Windows 98 или позже Компьютер.MMSSTV — это бесплатное программное обеспечение, которое позволяет вам увидеть, чем вы были отсутствует бесплатно!

2. Подключить приемник. аудиовыход на вход звуковой карты. Настройтесь на станцию SSTV на 14.230 МГц.
MMSSTV выполняет автокоррекцию, но некоторые программы требуют настройки времени для исправления наклона.
BE ПАЦИЕНТ ПРИ ПОЛУЧЕНИИ …. ЭТО НЕ ИНТЕРНЕТ! Это самые популярные используемые частоты (МГц)
3,845
3,857
7,171
14.230 (очень популярный)
14,233 (еще один хороший)
21,340
28,680
145,5 МГц

3. Удерживать микрофон передатчика до динамика звуковой карты и передача SSTV.
НЕ ИСПОЛЬЗУЙТЕ АУДИО СЖАТИЕ!

Вы услышите эхо комнаты в фотография, но с немедленными результатами трудно спорить, или вы можете попробовать использовать качественные наушники (накладные) вместо компьютера динамиков и вдавите микрофон в амбушюры, чтобы освободить место фонового шума и отрегулируйте громкость компьютерного звука по мере необходимости для правильная модуляция.
(примерно половина мощности вашего ВЧ rig)
Помните ……….. SSTV — ПОЛНОЕ ОБЯЗАТЕЛЬСТВО CYCLE,
, поэтому, если ваша установка работает на 100 Вт по SSB, отключите звук обратно к примерно 50 Вт с компьютерной громкостью контроль.

Вот и все!
3 простых шага к SSTV с очень небольшая стоимость!
Экспериментируйте и получайте удовольствие, но не гори из тех финалов!

QRP SSTV КТО УГОДНО? Мы предлагаем все виды сертификационные экзамены, включая certkiller network + book и экзаменационные листы — учебное пособие asvab — сертификация.Наши гарантированные умственные способности — обучение ccna — сертификационные экзамены свободно доступны по всему миру testking и testinside — практический тест lsat — сертификация.

Hamuniverse.com использует Green Geeks Web Хостинг!

Программное обеспечение SSTV

Программное обеспечение SSTV

Blaster SSTV
SSTV с Sound Blaster, запустите в MSDOS.

Chromapix
SSTV Workstation для Windows 95/98 / NT от компании Siliconepixels.

DOPPLER DF Instrumens
Программа Доплера для Pal OS совместимый.

EZSSTV
Бесплатная программа SSTV от WB2OSZ, Автоматическая калибровка, автоматическая точная настройка, широчайший выбор типов файлов.

FontFX
Дайте вам возможность добавлять текст к вашим изображениям SSTV, используя некоторые текстовые спецэффекты, которые недоступны в программном обеспечении SSTV.

GSHPC SSTV
«Условно-бесплатная DOS «ПИЛА-СКАНИРОВАНИЕ», позволяет отправлять и получать цветные изображения с высокое цветовое разрешение. Автор: DL4SAW.

HI-RES
Видео графические программы для SSTV, Сканирующий преобразователь ROBOT 1200c SSTV, система PASOKON SSTV и модель TASCO TSC-70 SSTV.

ISSTV
Бесплатное программное обеспечение, разрешающее sstv подключения через Интернет.

JVComm32
JVCOMM 32 Программа FAX & SSTV для Wi95 / 98 / NT.

MMSSTV — бесплатное программное обеспечение MM Hamsoft
SSTV для Windows пользователя Mako JE3HHT. Отличная программа SSTV, для которой требуется только компьютер с звуковая карта, дорогие TNC не требуются!

MScan
Расшифровка погоды FAX, NAVTEX и RTTY и SSTV. Поддерживает звуковую карту, PTC-II и т. Д. Высокое качество, различное настройки фильтра.

NBTV по HB9TLK
Экспериментальный софт пришлю изображения или медленное видео прямо с веб-камеры через звуковую карту.

Pasokon TV Lite
Удобный, автоматический калибровка, он-лайн меню помощи.

QSSTV для Linux
программа SSTV для Linux платформа с несколькими функциями, написанная ON1MH Johan.

SSTV FAX Программное обеспечение WX
Очень сложная радиолюбительская радиостанция Коллекция программного обеспечения для SSTV, FAX и WX.

SSTV для Win95
Медленное сканирование ТВ для WIn 95.

SSTV1
SSTV1 Программное обеспечение модема является AFM модем, работающий на аппаратной платформе TAPR / AMSAT DSP-93, который можно использовать для принимать и передавать сигналы Slow Scan Television (SSTV).

SSTV32 Медленное сканирование для Windows
Медленное сканирование Программное обеспечение, работающее в Windows 95 и выше (32-разрядная версия), это приложение использует звуковую тележку и загружается с функции и режимы оператора.

Система ACE SSTV
Программное обеспечение SSTV, использующее выделенный интерфейсная карта.

W95SSTV
от N7CXI, работает в Windows 95 и нужна звуковая карта для приема и передачи.

WinPix32
Медленное сканирование ТВ для Windows 95/98 и NT, WinPix32 поддерживает все режимы SSTV во всех активных семействах SSTV.

WinSkan
Программное обеспечение Windows SSTV.

Программное обеспечение

= Обновлено 21 августа 2005 г.

MeteoFax32 . Это французская программа, специально адаптированная для использования на компьютерах, установленных на борту лодок. Английская версия этой программы будет доступна позже. Эта программа предоставляет некоторую информацию о частотах и программах станций.
Адрес сайта Meteofax32 : http://www.meteofax32.com

HamDream и WinDRM от HB9TLK предназначен для цифровой передачи голоса и данных по радио с полосой пропускания от 2,3 до 2,5 кГц.

Только что вышла первая бета-версия atpdec .
Atpdec — это спутниковый APT-декодер изображений NOAA POES.
Это программа с открытым исходным кодом, предназначенная для платформ Unix (в частности, Linux). В нем отсутствует навороченный графический интерфейс, но больше внимания уделяется качеству изображения. (см. http://atpdec.sourceforge.net/gallery.html для некоторых примеров

N0ONG WX Sat Kepler Editor предназначен для работы только с элементами формата AMSAT (подробный). Импортируйте файл kepler из AMSAT с помощью кнопки «Открыть». Все, кроме элементов метеоспутника, будет удалено автоматически.Теперь вы можете удалить определенные спутники, нажав соответствующую кнопку. Нажатие кнопки «Сохранить» сохранит отредактированные элементы как kepler.dat.
Программа была написана Робертом Бёкманном и работает на Macintosh OS X и OS9 и является бесплатной

Ассоциация узкополосного телевидения Эта ассоциация была создана для того, чтобы пролить новый свет на телевизионные системы, используемые Хоном Логи Бэрдом.
Программное обеспечение NBTV (RX) здесь
Программное обеспечение NBTV (TX) здесь

HDSSTV High Definition Slow Scan TV, Программное обеспечение здесь

Aleex Greenland G7JGQ разработали отличную программу спутникового слежения AGSatTrack , и теперь она доступна другим пользователям.

XAXERO предлагает интернет-решение для метеорологического факса для программного обеспечения Windows по цене менее 90 долларов. Пожалуйста, посетите страницу XAXERO www.xaxero.com для получения более подробной информации.

вышла новая версия WXTOIMG от Abstract Technologies New Zealand Limited , которая предоставляет полный интерфейс Windows 95/98 / ME / 2000 / NT в самоустанавливающемся архиве.
Программное обеспечение поддерживается версиями Linux, Windows, BeOS, FreeBSD и AIX. версия для Macintosh скоро будет доступна.

Новая версия Mscan Meteo Fax теперь объединяет FAX , NAVTEX и RTTY в единую программу под названием Mscan Meteo Pro , и теперь она доступна на страницах Mscan

WeatherDecode v1.10 WeatherDecode — программа для декодирования метео сообщений AAXX и BBXX (FM-12)

Теперь доступна новая бесплатная программа слежения за спутниками для Windows под названием SatScape . Satscape специализированная программа, которая предсказывает, где сейчас находятся спутники. У вас также есть World view, Horizon views, табличный список и обновление keppler через подключение к Интернету.

Интересный и простой спутниковый трекер под названием LE SATELLITE FRANCAIS (LSF)

Альберто Касапа, Италия, написал программное обеспечение для управления приемником для различных приемников, таких как Kenwood R-5000, Kenwood TS-790E, Yaesu FT 847, AOR AR 3000 и AOR AR 800.для получения дополнительной информации посетите Albertos Pages .

WXSat для Windows 3.1 / 95, декодирует сигналы в формате APT от NOAA, Meteor, Meteosat и спутников GOES (AM) с помощью звуковой карты .
WXSat может декодировать также FM-факс для декодирования факсимильных сигналов, передаваемых на коротких волнах.
WXSat работает со входом звуковой карты, поэтому внешнее оборудование для отбора проб не требуется.Кабеля между ресивером и входом звуковой карты достаточно. Программа также имеет хорошую англоязычную документацию.

Одед Регев 4Z5BS из Израиля написал небольшую программу под названием TRACKER , которая позволяет создавать карты, которые можно комбинировать с изображениями, полученными со спутников NOAA.
Я успешно протестировал его с изображениями NOAA, полученными с помощью WXSAT и JVComm . С его помощью вы можете увидеть границы страны и границы моря / поверхности .
Программа небольшая, но идет с картой мира, итого около 3,4 Мб.
Вот пример из изображения NOAA 14, декодированного с помощью WXSAT и добавленных границ страны из программы TRACKER .
Несколько ответов от тестовых пользователей, Одед прислал мне исправленную версию v1.1 . Теперь он должен работать лучше. До сих пор существует известная ошибка, связанная с быстрыми компьютерами Pentium.
Программа ORBIT не работает на быстрых компьютерах (где-то около 300 МГц и выше).Единственный способ исправить это — запустить программу TSR , которая замедляет работу компьютера в режиме DOS. Вы, вероятно, найдете такие программы TSR здесь . В следующей версии Одед попробует добавить его в релиз.
v1.1 : Исправлена ошибка в TRACKER.EXE с долготой в диапазоне 100E-360E (= 100E-0E)

Тестовые пользователи должны загрузить обновление с v1.0 до v1.1 здесь и скопировать новые файлы в каталог TRACKER

Джулиан Мосс написал приложение под названием SatMon .С помощью этой утилиты вы можете записывать аудиосигналы с метеорологических спутников в виде файлов WAV для декодирования с помощью WXSAT или других программ.

Дэвид Дж. Тейлор написал программу декодирования под названием SatSigna l
С помощью этой программы вы можете демодулировать сигналы из предварительно записанных файлов .WAV. Эта программа создает изображения с более высоким разрешением без изогнутых вертикалей в результате декодирования Meteor с помощью WXSAT .
У Дэвида также есть отличное программное обеспечение для отслеживания спутников под названием WXtrack

Лес Гамильтон написал программу под названием PALETTE для оптимизации цветов изображений, декодированных с помощью WXSAT .
PALETTE — это программа, совместимая с Windows 3.x / 9.x, которая работает с полосами яркости в изображении BMP, созданном с использованием WXSAT в сочетании с программой обработки изображений, такой как Paintshop Pro и т. Д.

Hellschreiber, к которому во всем мире возобновился интерес, является очень старый режим, который впервые был введен в 1921 году Rudolf Hell .
Hellschreiber — это ранний факсимильный аппарат , в котором передавались и принимались только буквы верхнего регистра.
Hellschreiber — это асинхронный режим передачи, в котором сигнал кодируется дискретно. Это означает две вещи:
Передатчик не сообщает приемнику, насколько быстро он передает.Он просто отправляет сообщение со своей скоростью, и получатель должен делать это наилучшим образом.
Hellschript передается либо с включенным, либо с выключенным сигналом. Следовательно, это было легко реализовать на имеющемся радиооборудовании. Один просто подключил передатчик к тому месту, где должен был быть ключ Морзе. Такие сигналы очень устойчивы к радиопомехам. Все нежелательные частоты могут быть отфильтрованы.
Хеллшрайбер был изобретен доктором Рудольфом Адом в 1929 году . Он использовался немцами во время Второй мировой войны, а некоторые приемники были построены англичанами и американцами для перехвата вражеских коммуникаций.

Нино Порчино, IZ8BLY в QSQ с Вильнесом, YL2KF на 14063.Режим 5 кГц (LSB) Feld Hell

Nino Porcino, IZ8BLY создал отличную программу Hell на базе Windows 95 / NT, которая использовала звуковую карту Sound Card с вашего ПК. Вы можете загрузить программу с домашней страницы Ninos
Для получения дополнительной информации о Hellschreiber вы должны сначала проверить Murrays ZL1BPU Pages , который является лучшим источником в сети.

Вы можете найти трансмиссий Hellschreiber в выходные дни по телефону 14063.5 кГц LSB (13:00 UTC, режим Feldhell), также на 7037 кГц и 3580 кГц LSB (вторник 20:00 UTC) для Европы.
Проверьте также 3560 KHz LSB в 08: 00-09: 30 UTC, чтобы узнать частоты сети «Hellraisers» или DX Hell на 10140, 14063,5 или 21063,5 KHz LSB между 05:00 и 10:00 UTC.

Сейчас доступна ограниченная версия Beat Radioraft3 . Полная версия ожидается в апреле.

Новая версия JVComm32 готова к загрузке.Текущая версия — 0.97
Некоторые новые функции: режим SSTV Robot 36 для приема MIR, FAX TX в черно-белом режиме, Scheduler (RX и TX) для FAX и SSTV, предварительный выбор для различных звуковых карт, различные конфигурации и много других полезных новых функций.
Когда будет больше времени, я сделаю все расписания факсов для JVComm32 и загрузю их на страницу «Расписание».

Лес Гамильтон, Великобритания, запустил новую программу спутникового слежения под названием Footprint .
Footprint — это программа, которая отображает положение орбитального спутника и его след на карте Земли, обновляя его положение и след каждую минуту.
Программа также может предоставить справочные таблицы соответствующих эфемерид, A.O.S. и данные кеплеровского элемента.
Программа считывает орбитальные элементы спутников из файлов кеплеровских элементов в стандартном двухстрочном формате NASA, в частности, отфильтровывая только те спутники, которые принадлежат к следующим классам:
NOAA, США; Метеор Океан и Ресурс, Россия; Сечь, Украина.
Загрузите свою копию Footprint с домашней страницы Les Hamiltons .
FOOTPRINT теперь имеет вариант с двумя картами. Вы можете изменить карту на карту с центром на 180 градусов (для австралийских пользователей). Кроме того, были улучшены процедуры времени и даты.

Добавление обзора программного обеспечения для другого программного обеспечения декодирования с использованием звуковой карты (см. Таблицу ниже)

FAX & SSTV Modem для JVComm32 , MScan и других программ от Bernhard Thiem (Германия)
Этот модем для всех режимов (Rec / TX 8 бит 256) от Bernhard Thiem, Германия работает с Mscan 2.2x (DOS) SSTV и факс, Mscan v3.0x (Win 95) SSTV, Mscan 1.3 (DOS) ФАКС
JVComm32 (Win 95, Win NT) для SSTV, FAX, Wefax (Satellite) JvFax 7.0 / 7. 1 (DOS) SSTV, FAX, Wefax (спутник)
Также все программы, которые работают с «компаратором» — модемом, например HamComm, GSHPC, EZSSTV — и несколько программ, которые передают свои данные последовательно.
У Бернхарда теперь есть собственная домашняя страница HariFax IV

JVComm Бета 0.9 из Eberhard Backeshoff , DK8JV теперь доступен, эта новая бета-версия 0.9 поддерживает также передачу / прием через звуковые карты . Требуется как минимум 16-битная звуковая карта, а компьютер должен быть Pentium 90 или лучше. Вы можете скачать JVComm32 как незарегистрированную демонстрационную версию с Eberhard Backeshoffs Домашние страницы

Я загрузил программу Sound Blaster TSR (написанную 4Z5BS), которая позволяет принимать и передавать FM-FAX, SSTV и AM-FAX, используя только вашу карту Sound Blaster.Все, что вам нужно, это карта Sound Blaster Pro и JVFAX . Для загрузки см. Обзор программного обеспечения.

Просто тестирую JVComm32 Beta версии 0.8 от Eberhard Backeshoff , DK8JV. Автор, который написал также популярное программное обеспечение JVFAX, написал JVComm32 для использования с контроллером DSP, таким как новый EasyDSP от DF6JB. JVComm32 будет работать только с Windows 95 или Windows NT, но не с Windows 3.1 или Windows 3.11 для рабочих групп.
JVComm32 декодирует все режимы факса, FM для коротких волн, AM для гео- и полярных спутников, а также H 288/120 и Ham 288B.
Также все режимы SSTV «Free Run» Martin M1 и M2, Scotti S1 и S2, Scotti DX, Wraase 180s, Pasakon P3, P5 и P7.
JVComm от DK8JV вместе с EasyDSP от DF6JB — это новая революция в передаче изображений .

Eberhard Backeshoff DK8JV теперь имеет свою собственную JVComm32 WWW Page

Теперь доступен EasyDSP от Ulrich Bangert DF6JB.Универсальный контроллер DSP работает с Motorola DSP56002, и доступно большое количество программного обеспечения.
Пример программного обеспечения EasyDSP : JVComm32 (см. Ранее), 5 CW фильтр 100 Гц-500 Гц , автоматический фильтр CW r от SP9VRC, автоматический Notchfilter и Noisefilter от Oh3LNS, 300,1200 s AFSK TNC от Oh3LNS / DF6JB, Эмуляция Простой / Hamcomm модем , Эмуляция Конвертер Zornslemma , Эмуляция Преобразователь факселлита (Digisat) , Эмуляция Конвертер Multiscan (PA3GPY) , код A , Эмуляция Код MS, Эмуляция Имитатор телеметрии Phase-3D , Демодулятор телеметрии Phase-3D 1200 бит / с RS-232

Схема простой схемы декодера для приема и передачи. DECODER.GIF (7K)
Вот некоторые заказная информация для простого декодера от Дитера Диппеля DF4RD.

Easy Docs для программ Hamradio от Пола Симпсона G0RUR

Создайте свой собственный простой декодер HamComm (только для приема)

Полное аппаратное / программное обеспечение FAX / SSTV / RTTY / оборудование

РАДИОФАКС Интерфейс от CIRO MAZZONI , Италия

TT-Designs Marine Computing UK, с аппаратными / программными продуктами для любителей, моряков и профессионалов.

TT-Designs Marine Computing UK, Fax / SSTV / RTTY (W95 / Sound Card) Программное обеспечение от английского дистрибьютора BONITO .

ROY1 SSTV для W95 от Fontana Software (IK8BZA)

SC-70 Цветной ТВ-преобразователь с медленной разверткой

WeatherTrac Systems от SFWX, Inc.

Timewave ФАКС III

Волна времени WEFAX 256

digiHAM la diversion digital (Испания)

PC HF Faxsimile 7.0 от Software Systems Consulting

Alden 9315TRT Регистратор FAX / RTTY

Факс погоды для Windows 3.x / 95 / NT от XAXERO Software New Zealand

Code3 от Hoka Electronics

Декодер Wavecom

Обзор программного обеспечения

Для получения информации о Hellschreiber , который вновь вызывает интерес во всем мире, вы должны проверить ZL1BPU Страницы

FM = Radiofax через короткие волны
AM = Wefax через спутник
SSTV = Медленное сканирование телевидения
RTTY = Режимы радиотелетайпа (Baudot, ARQ, FEC, CW и / или другие цифровые виды)

Программное обеспечение, использующее вход звуковой карты, никакого другого оборудования не требуется.Просто подключите выход NF ресивера ко входу звуковой карты.

Программное обеспечение, использующее внешний декодер, вам понадобится простой декодер (HamComm) между выходом NF от приемника и последовательным портом.

* = ATFAX требует более сложной схемы декодера! (Интерфейс HAMCOM можно использовать в режиме SSTV)

Другое программное обеспечение для декодирования звуковых карт

RCKRtty Rtty, PSK31, Amtor, Pactor и программа CW для Windows95 / 98 / NT и различных модемов, таких как SCS, AEA, MFJ, DSPCOM и KAM

Новое программное обеспечение для декодирования спутниковых изображений Wefax под названием SATFAX от John Lee Wilson W4UVV теперь доступно для широкой публики.
Первоначально он был написан для решения проблемы насыщения шумовых точек изображения, которая возникает при нарушении полосы пропускания 40 кГц.
SATFAX был разработан для случайного монитора Wefax, который хочет использовать ICOM R700, R7100 или AOR 3000A (также другой приемник / сканер, который принимает диапазон 1691 МГц или 137 МГц) и звуковую карту в своем компьютере с программным обеспечением wefax для принимать полярно-орбитальные и геостационарные спутники.
Что делает его таким особенным, так это то, что при обработке сигнала wefax программное обеспечение компенсирует более узкую полосу пропускания приемников, которые обычно имеют полосу пропускания 20 кГц для приема wefax.

MultiMode для Macintosh (новая версия).

Для загрузки Meteosat Scheduler V2.1 посетите новую домашнюю страницу Alberto Casappas

Программное обеспечение Pscan V3.0 SSTV от G4IJE с использованием компьютеров Acorn.

WAVSat V2.0 (223K) Погодное спутниковое слежение и программа APT Decode от S.Боннетт (Великобритания) с использованием звуковой карты

FTV (relaese 1.0) , условно-бесплатная программа от Брайана 9h2JS, которая декодирует факс (FM / AM), SSTV и RTTY с помощью карты Soundblaster , передает факс и SSTV. Скачайте программу FTV. с домашней страницы Брайана Э. Кошиса.

WFAX программа для приема карт погоды с коротковолновых станций. Он поддерживает несколько декодеров и OS / 2 -известных звуковых карт.Для загрузки WFAX перейдите на домашнюю страницу WFAX от Юргена Данковейта, Германия.

Новая условно-бесплатная программа SSTV GSHPC SHW-1.2 от G. Szabados-Hann, DL4SAW, уже доступна. Он использует простой декодер , такой как HamComm. Для загрузки SHW-1.2 или зарегистрированной версии V-2.22 перейдите на домашнюю страницу DL4SAW

Интерком (197K) от PA3BYZ декодирует CW (8-99 Вт / М), RTTY (45,50,75 и 100 бод), ASCII 110 бод и режим TOR / FEC B.Для внутренней связи требуется схема простого декодера .

WXGraph V1.0 (93K) от PA3GGI декодирует данные SHIP / SYNOP на графической карте (Европа). WXGraph требует наличия простой схемы декодера .

Blaster TeLetype BTL V1.5 от G0VTQ использует карту Soundblaster и 386DX или лучше для приема и передачи радиотелетайпа (RTTY).

Mac MultiMode (версия 0.31B, 63K) позволяет декодировать и отображать код Морзе, RTTY и факс на вашем Mac без какого-либо дополнительного оборудования! Требуется Mac со звуковым входом.

WinScan 1.00 (150K) для Windows 3.1 или Windows 95 и Soundcard , из программного обеспечения PC Bit (ПРОСКАН).

RadioRaft , многомодовое программное обеспечение для декодирования радиоданных с 10 режимами ARQ, 8 режимами FEC и многими другими… теперь можно загрузить с домашней страницы RadioRaft с сайта F6FLT.
RadioRaft совместим с простым интерфейсом HamComm.

Доступна новая программа для Windows 95 для управления преобразователем сканирования Robot 1200C SSTV версии 3.0 от William Montgomery VE3EC. Для получения дополнительной информации с автором можно связаться по электронной почте в Интернете по адресу: [email protected]

ST-WEFAX погодофаксов с использованием Kantronics KPC / KAM и Atari ST .

FAX.TGZ , Linux HF Fax программное обеспечение от Thomas Sailer

Дэвид Блэк WB9TMF написал программное обеспечение для работы с факсом, работающее на Linux . Он автоматически получает фотографии от USCG Point Reyes и показывает результаты в сети. Страница автоматически обновляется каждые 15 минут.

HiScan Программное обеспечение SSTV для интерфейса VGA ViewPort Leif OZ2LW

Немецкий выпуск из WXSat Программное обеспечение Windows95 AM / FM для Soundblaster уже доступно, щелкните здесь

SSTV для Windows95 / NT , новая общедоступная бета-версия версии 1.02 , работающая с картой sounblaster , теперь доступна.
Загрузить W95SSTV Beta 1.02 сейчас (2,9 M)
С помощью этого патча вы можете обновить любую рабочую копию Beta 1.01 до Beta 1.02 Build 214.
Загрузите файл обновления W95SSTV Beta 1.02 Build 214 (124 КБ)
Перед загрузкой файла посетите домашнюю страницу W95SSTV для Windows95 / NT.

Теперь доступна новая версия ( версия 3 ) EZ SSTV (с использованием простого декодера ), загрузите EZ SSTV (437K) здесь.
Для получения дополнительной информации посетите домашнюю страницу John Langers.

WeatherMan V2.01 (256 КБ). Получение карт погоды с помощью карты Sound blaster .

WINPIXPRO Versio 2 , Slowscan TV для Windows (3.x и 95).

Программа HamComm версии 3.1 (432K) для RTTY, требует схемы простого декодера .

WXSat от Christian Bock, Германия, программа для декодирования сигналов в формате APT со спутников NOAA, Meteor, Meteosat и GOES.
Используется звуковая карта , вход , поэтому внешнее оборудование для дискретизации не требуется. Кабеля между ресивером и входом звуковой карты достаточно. Программа имеет немецкую документацию. Для загрузки WXSat (110K) щелкните здесь.

РАДИОФАКС версия 1.0 — это 32-битная программа OS / 2 PM, для которой требуется OS / 2 2.0 или выше и MMPM / 2, установленный со звуковой картой, совместимой с MMPM / 2, загрузите RADIOFAX.ZIP (119 КБ).

DL1UR-SSTV / FAX для ПК с картой sound blaster (режим Martin1, Martin2, 8/16/32 сек и факс), загрузите SSTVSOU1.ZIP (580 КБ).

PROSKAN 2.07b , отличная (для всех режимов) условно-бесплатная программа SSTV / FAX от KA1LPA с двойным экраном и эскизами, простая в использовании, требует простой схемы декодера .ПРОСКАН.ZIP (130К).
Вот две картинки, которые я получил с ПРОСКАНОМ и простым декодером на 3730 кГц. SSTV001.JPG (21K), SSTV002.JPG (19K).

VESTER-I бесплатная программа SSTV (требуется схема простого декодера ) от Ben Vester K3BC VESTER_I.ZIP (709K) с последними обновлениями от 21 декабря. VESTIADD.ZIP (141K)

Easyfax 1.10 Программа приема факсов от IK1IZA.EF110.EXE (242K)

Факс Дисплей для Kantronix KAM и KPC3 от N8WLC. K-FAX.ZIP (28K)

SSTV с Soundblaster от WB9MMM. SSTVBL.ZIP (422K)
SSTV с soundblaster

Получение карт погоды с помощью карты Sound blaster . WeatherMan V2.0 WXMAN20.ZIP (258 КБ)

RadFax , условно-бесплатная программа WEFAX для Macintosh .RADFAX 0,9 (173 КБ)

MSCAN (от PA3GPY) Программа SSTV с двумя экранами, требует простой схемы декодера . MSCAN202.ZIP (165 КБ)

Программа HamComm для RTTY, требуется схема простого декодера . HAMCOM30.EXE (418 КБ).

Новая условно-бесплатная бета-версия программы SSTV GSH-PC от G.Szabados-Hann, DL4SAW, уже в продаже. Он использует простой декодер , такой как HamComm. Программа описана в CQ DL 12/95 стр. 882. GSHPC.ZIP (646K) Скачать инструкцию с Гезы DL4SAW

Доступна новая версия JVFAX . Сегодня многие радиолюбители и SWL начинают заниматься хобби с очень недорогого программного обеспечения. Программное обеспечение называется JVFAX и написано Эберхардом Бакешоффом DK8JV.
Требуется простой декодер .
Режимы: FM-факс (HF), AM-факс (спутниковый) и SSTV.
JVFAX release 7.1 (468K) (хранит изображения в формате TARGA).
JVFAX release 7.0 (хранит изображения в формате GIF).

Web Counter отчетов Посетители в с 2 декабря 1995 г.

Что такое SSTV и как это работает

Популярные программы для приема и передачи SSTV

MMSSTV

RX-SSTV

QSSTV

Настройка приема SSTV на компьютере

Прием SSTV на смартфоне

Частоты для работы SSTV

Советы по приему SSTV

Заключение

Радиолюбительские программы. SSTV

SSTV

Chroma PIX

Принимаем и декодируем передачи SSTV с МКС / Хабр

Общие сведения

Прием

Декодирование

Заключение

Принимаем SSTV от МКС при помощи WebSDR

Прием SSTV на Android устройствах

Полезно

Бесполезно

Радиолюбительский Мир — SSTV

Прием телевидения с медленной разверткой SSTV

Принимаем и декодируем передачи SSTV с МКС

Общие сведения

Прием

Декодирование

Заключение

Лучшее программное обеспечение SSTV. Самая популярная радиолюбительская радиостанция SSTV… | Даниэлла Перри Сигел

MMSSTV — HamSoft

SSTV

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SSTV

DX Atlas: программа для любительского радио

Генератор сигналов SSTV

Программа просмотра сигналов SSTV

SSTV Image Denoiser

SSTV — ВСТУПЛЕНИЕ ДЛЯ МЕДЛЕННОГО СКАНИРОВАНИЯ НА ДЕТСКОМ РАДИО! БЫСТРЫЙ СТАРТ РУКОВОДСТВО!

Программное обеспечение SSTV

Программное обеспечение

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
