Обзор ST1S10PHR: высокоэффективный понижающий преобразователь
ST1S10PHR представляет собой синхронный понижающий преобразователь напряжения, разработанный компанией STMicroelectronics. Этот компактный и мощный компонент способен обеспечивать выходной ток до 3А, что делает его идеальным решением для широкого спектра электронных устройств.
Что выделяет ST1S10PHR среди других преобразователей? Во-первых, это высокая частота переключения — до 1,2 МГц. Такая характеристика позволяет использовать компоненты меньшего размера в цепи обратной связи, что приводит к уменьшению общих габаритов устройства. Во-вторых, широкий диапазон входных напряжений от 2,5В до 18В обеспечивает гибкость применения в различных системах питания.
Технические характеристики ST1S10PHR: ключ к эффективности
Рассмотрим подробнее основные параметры ST1S10PHR:
- Максимальный выходной ток: 3А
- Диапазон входных напряжений: 2,5В — 18В
- Регулируемое выходное напряжение
- Частота переключения: до 1,2 МГц
- Корпус: PowerSO-8 (SO-8 EP)
- Рабочий температурный диапазон: от -40°C до +125°C
Каким образом эти характеристики влияют на производительность устройства? Высокая частота переключения позволяет использовать небольшие индуктивности и конденсаторы, что уменьшает размеры и стоимость готового изделия. Широкий диапазон входных напряжений обеспечивает универсальность применения, а регулируемое выходное напряжение дает возможность точной настройки под требования конкретной системы.
Применение ST1S10PHR в промышленных и научных устройствах
Где можно использовать ST1S10PHR? Этот преобразователь находит широкое применение в различных областях:
- Промышленная автоматизация
- Измерительное оборудование
- Телекоммуникационные системы
- Медицинская техника
- Портативные устройства
Почему ST1S10PHR особенно подходит для промышленных и научных применений? Высокая эффективность преобразования и широкий температурный диапазон обеспечивают надежную работу в жестких условиях эксплуатации. Компактные размеры позволяют интегрировать компонент в ограниченное пространство, что критично для портативных устройств и миниатюрных датчиков.
Преимущества использования ST1S10PHR в электронных устройствах
Какие выгоды получает разработчик, выбирая ST1S10PHR для своего проекта?
- Высокая эффективность преобразования снижает тепловыделение
- Компактный размер позволяет уменьшить габариты устройства
- Широкий диапазон входных напряжений обеспечивает универсальность применения
- Высокая частота переключения уменьшает размеры внешних компонентов
- Встроенные защитные функции повышают надежность системы
Как эти преимущества влияют на конечный продукт? Уменьшение размеров и повышение эффективности приводят к созданию более компактных и энергоэффективных устройств. Это особенно важно для портативной электроники, где каждый миллиметр пространства и каждый милливатт мощности на счету.
Особенности монтажа и использования ST1S10PHR

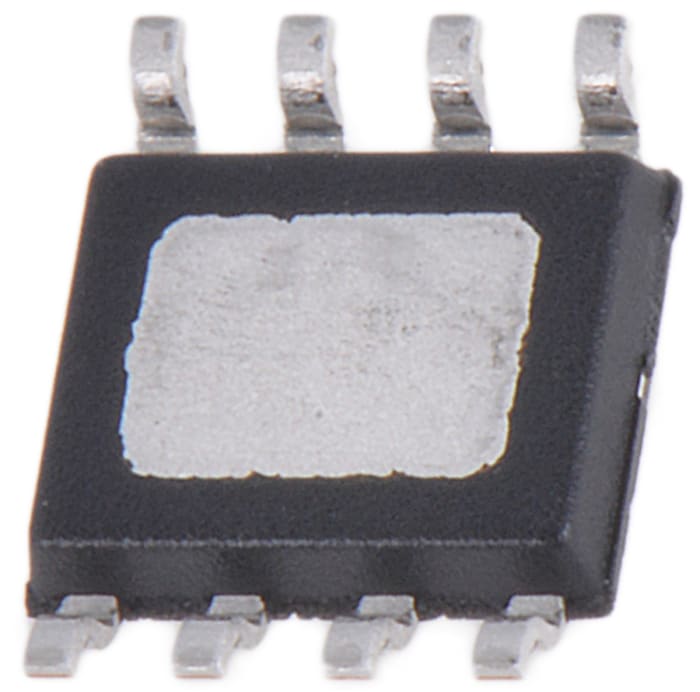

На что следует обратить внимание при работе с ST1S10PHR? Корпус PowerSO-8 с увеличенной площадкой теплоотвода (EP — Exposed Pad) требует особого внимания при монтаже. Правильное подключение этой площадки к теплоотводящему слою печатной платы критично для обеспечения максимальной производительности и надежности.
Каковы рекомендации по проектированию печатной платы для ST1S10PHR?
- Использовать короткие и широкие трассы для силовых цепей
- Обеспечить хороший теплоотвод от EP-площадки
- Разместить входные и выходные конденсаторы максимально близко к выводам микросхемы
- Использовать раздельные земляные полигоны для силовой и сигнальной частей схемы
Соблюдение этих рекомендаций позволяет максимально реализовать потенциал ST1S10PHR и обеспечить стабильную работу устройства в различных условиях эксплуатации.
Сравнение ST1S10PHR с аналогами: в чем уникальность?
Как ST1S10PHR выглядит на фоне конкурентов? Рассмотрим ключевые параметры в сравнении с аналогичными преобразователями:
| Параметр | ST1S10PHR | Аналог 1 | Аналог 2 |
|---|---|---|---|
| Макс. входное напряжение | 18В | 16В | 20В |
| Макс. выходной ток | 3А | 2,5А | 3А |
| Частота переключения | 1,2 МГц | 1 МГц | 900 кГц |
| Корпус | PowerSO-8 | QFN-16 | SOIC-8 |
Что делает ST1S10PHR уникальным? Оптимальное сочетание высокой частоты переключения, компактного корпуса и широкого диапазона входных напряжений выделяет его среди конкурентов. Это позволяет разработчикам создавать эффективные и компактные решения для различных применений.
Оптимизация энергопотребления с использованием ST1S10PHR
Каким образом ST1S10PHR помогает оптимизировать энергопотребление устройства? Высокая эффективность преобразования (до 95%) минимизирует потери энергии, что особенно важно для батарейных устройств. Кроме того, ST1S10PHR обеспечивает несколько режимов работы для оптимизации энергопотребления при различных нагрузках:
- Режим непрерывной работы при высоких нагрузках
- Режим прерывистой работы при средних нагрузках
- Режим пропуска импульсов при малых нагрузках
Как эти режимы влияют на общую эффективность системы? Автоматическое переключение между режимами позволяет поддерживать высокую эффективность преобразования в широком диапазоне нагрузок, что критично для устройств с переменным энергопотреблением, таких как портативные медицинские приборы или промышленные датчики.
Защитные функции ST1S10PHR: надежность в приоритете
Какие встроенные защитные механизмы имеет ST1S10PHR? Микросхема оснащена комплексом защитных функций, обеспечивающих надежную работу в различных условиях:
- Защита от перегрева
- Защита от короткого замыкания на выходе
- Защита от пониженного входного напряжения
- Плавный запуск для предотвращения бросков тока
Как эти функции повышают надежность устройства? Автоматическое отключение при критических ситуациях предотвращает повреждение как самого преобразователя, так и подключенных к нему компонентов. Это особенно важно в промышленных и медицинских применениях, где надежность является ключевым фактором.
Проектирование источников питания с ST1S10PHR: ключевые моменты
- Выбор индуктивности:
- Слишком низкая индуктивность приведет к повышенным пульсациям тока
- Слишком высокая индуктивность увеличит габариты устройства
- Расчет выходных конденсаторов:
- Должны обеспечивать допустимый уровень пульсаций выходного напряжения
- Необходимо учитывать эквивалентное последовательное сопротивление (ESR)
- Настройка частоты переключения:
- Высокая частота уменьшает размеры компонентов, но снижает эффективность
- Низкая частота повышает эффективность, но увеличивает габариты
Как правильный выбор этих параметров влияет на конечное устройство? Оптимальный баланс между размерами компонентов, эффективностью преобразования и качеством выходного напряжения позволяет создать источник питания, идеально соответствующий требованиям конкретного применения.
Будущее развития понижающих преобразователей: тенденции и перспективы
Какие тенденции наблюдаются в развитии понижающих преобразователей? Рассмотрим основные направления:
- Повышение частоты переключения для дальнейшей миниатюризации
- Улучшение эффективности преобразования во всем диапазоне нагрузок
- Интеграция дополнительных функций, таких как мониторинг параметров и коммуникационные интерфейсы
- Развитие технологий корпусирования для улучшения теплоотвода
Как эти тенденции могут повлиять на будущие версии ST1S10PHR? Можно ожидать появления модификаций с еще более высокой частотой переключения, улучшенной эффективностью в режиме малых нагрузок и, возможно, интегрированными функциями цифрового управления и мониторинга.
STMicroelectronics, ST1S10PHR Понижающий импульсный регулятор, регулируемый, 8-контактный, PowerSO
Просмотреть все Понижающие преобразователи
Доступно для заказа с отправкой при наличии на складе
Добавить в корзинуЭтот продукт временно недоступен для заказа.
К сожалению, этого товара нет на складе, и в настоящее время он недоступен для заказа.
tickДобавлено
Посмотреть корзину
Цена за штуку (в упаковке по 5 шт.)
kr 24,522
(exc. VAT)
kr 30,652
(inc. VAT)
| Units | Per unit | Per Pack* |
| 5 — 5 | kr 24,522 | kr 122,61 |
| 10 — 95 | kr 20,682 | kr 103,41 |
| 100 — 495 | kr 14,512 | kr 72,56 |
| 500 + | kr 14, 11 | 70,55 крон |
| *Индикативная цена | ||
Варианты упаковки:
Packmarkstandard Pack
Pell-CheckmarkProduction Pack
- RS №:
- 880-5868698689886 88686 886 886 886 88686
- MF.
Part No.: - ST1S10PHR
- Brand:
- STMicroelectronics
Part No.:Technical Reference
- docPdfST1S10, 3A, 900kHz, Monolithic Synchronous Step-Down Regulator IC
- docZipSchematic Symbol & PCB Footprint
Legislation and Compliance
Product Details
DC-DC Switching Converters, Step-Down Regulators, STMicroelectronics
STs monolithic switching regulators offer high input-voltage capability и обеспечивают выходной ток до 4 А с высокой частотой коммутации.
Импульсные регуляторы напряжения, STMicroelectronics
Specifications
| Attribute | Value |
| Minimum Input Voltage | 2. 5 V |
| Maximum Input Voltage | 18 V |
| Output Type | Adjustable |
| Тип монтажа | Монтаж на поверхности |
| Количество контактов | 8 |
| Максимальная частота переключения | 1,2 МГц |
| Package Type | PowerSO |
| Line Regulation | 0. 4 %/V |
| Load Regulation | 0.5 %/V |
| Minimum Operating Temperature | -40 °C |
| Длина | 5 мм |
| Максимальная рабочая температура | +125 °C |
| Размеры | 5 x 4 x 1,25 мм | ширина0144 4 мм |
| Высота | 1,25 мм |
