Основные характеристики стабилитрона Д814А

Стабилитрон Д814А представляет собой кремниевый полупроводниковый прибор средней мощности, предназначенный для стабилизации напряжения. Основные характеристики данного стабилитрона:

Напряжение стабилизации: 7-8,5 В при токе стабилизации 5 мА
Максимальный ток стабилизации: 40 мА при температуре до +35°C
Минимальный ток стабилизации: 3 мА
Максимальная рассеиваемая мощность: 340 мВт при температуре до +35°C
Дифференциальное сопротивление: не более 6 Ом при токе 5 мА
Температурный коэффициент напряжения стабилизации: не более 0,07%/°C
Диапазон рабочих температур: от -60°C до +125°C

Стабилитрон Д814А выпускается в металлостеклянном корпусе с гибкими выводами. Масса прибора не превышает 1 грамм.

Принцип работы и применение стабилитрона Д814А

Принцип работы стабилитрона Д814А основан на использовании обратной ветви вольт-амперной характеристики полупроводникового диода. При подаче на стабилитрон обратного напряжения, превышающего напряжение пробоя, через него начинает протекать ток, а напряжение на нем остается практически неизменным в широком диапазоне токов.

Основные области применения стабилитрона Д814А:

Стабилизация напряжения питания в электронных схемах
Формирование опорного напряжения в измерительных приборах
Ограничение напряжения для защиты чувствительных компонентов
Смещение рабочей точки транзисторов в усилительных каскадах
Создание источников постоянного напряжения с низким уровнем пульсаций

Как правильно подключить стабилитрон Д814А

Для корректной работы стабилитрона Д814А в схеме стабилизации напряжения необходимо соблюдать следующие правила подключения:

Подключить стабилитрон в обратном направлении — анод к отрицательному полюсу, катод к положительному.
Последовательно со стабилитроном включить токоограничивающий резистор.
Обеспечить ток через стабилитрон в диапазоне от минимального (3 мА) до максимального (40 мА) значения.
Не превышать максимальную рассеиваемую мощность на стабилитроне (340 мВт при 25°C).
При необходимости использовать радиатор для отвода тепла от корпуса стабилитрона.

Аналоги стабилитрона Д814А

Стабилитрон Д814А имеет ряд отечественных и зарубежных аналогов с близкими характеристиками:

Отечественные аналоги: КС168А, 2С168А
Зарубежные аналоги: 1N4737A, BZX79C8V2, ZM8.2

При замене стабилитрона Д814А на аналог необходимо учитывать следующие параметры:

Напряжение стабилизации
Максимальный ток стабилизации
Максимальную рассеиваемую мощность
Температурный коэффициент напряжения
Тип корпуса и расположение выводов

Особенности эксплуатации стабилитрона Д814А

При использовании стабилитрона Д814А в электронных устройствах следует учитывать некоторые особенности его эксплуатации:

Не допускать превышения максимально допустимого тока стабилизации
Обеспечивать достаточное охлаждение при работе на предельных режимах
Учитывать температурную зависимость напряжения стабилизации
Избегать механических воздействий на корпус и выводы прибора
Соблюдать полярность включения стабилитрона в схему

Измерение параметров стабилитрона Д814А

Для проверки работоспособности и измерения основных параметров стабилитрона Д814А можно использовать следующие методы:

Измерение напряжения стабилизации при заданном токе
Определение дифференциального сопротивления

Проверка обратного тока утечки
Измерение температурного коэффициента напряжения
Оценка максимально допустимого тока стабилизации

Для проведения измерений потребуется источник постоянного напряжения, амперметр, вольтметр и набор резисторов.

Преимущества и недостатки стабилитрона Д814А

Стабилитрон Д814А имеет ряд преимуществ и недостатков по сравнению с другими методами стабилизации напряжения:

Преимущества:

Простота применения
Компактные размеры
Низкая стоимость
Широкий диапазон рабочих температур
Высокая надежность

Недостатки:

Ограниченный диапазон стабилизируемых напряжений
Зависимость напряжения стабилизации от температуры
Относительно высокое дифференциальное сопротивление
Необходимость ограничения тока через прибор

Производство и маркировка стабилитрона Д814А

Стабилитрон Д814А производится на российских предприятиях электронной промышленности. Маркировка прибора включает следующую информацию:

Буквенно-цифровое обозначение типа стабилитрона (Д814А)
Дата изготовления (код даты)
Товарный знак предприятия-изготовителя
Цветовая маркировка катода (обычно черная полоса)

При заказе и приобретении стабилитронов Д814А следует обращать внимание на дату изготовления и соответствие маркировки техническим условиям.

Стабилитрон Д814 Д814А, Д814Б, Д814В, Д814Г, Д814Д

Поиск по сайту

Новости

Корректор коэффициента мощности

ГЛАВНАЯ » СТАБИЛИТРОНЫ » Д814

Стабилитрон Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) средней мощности, сплавной, кремниевый. Основное назначение — стабилизация напряжений в диапазоне от 7 до 14 В. Диапазон токов стабилизации 3-40 мА. Имеет металлостеклянный корпус и гибкие выводы. Тип стабилитрона и его цоколёвка нанесены на корпусе. Корпус является анодом (положительным выводом). Весит стабилитрон не более 1 г.

Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Напряжение стабилизации при I_ст = 5 мА:
При Т = +25°C
Д814А	7…8,5 В
Д814Б	8. ..9,5 В
Д814В	9…10,5 В
Д814Г	10…12 В
Д814Д	11,5…14 В
При Т = -60°C
Д814А	6…8,5 В
Д814Б	7…9,5 В
Д814В	8…10,5 В
Д814Г	9…12 В
Д814Д	10…14 В
При Т = +125°C
Д814А	7…9,5 В
Д814Б	8…10,5 В
Д814В	9…11,5 В
Д814Г	10. ..13,5 В
Д814Д	11,5…15,5 В
• Уход напряжения стабилизации, не более:
• Через 5 с после включения в течение последующих 10 с:
Д814А	170 мВ
Д814Б	190 мВ
Д814В	210 мВ
Д814Г	240 мВ
Д814Д	280 мВ
• Через 15 с после включения в течение последующих 20 с:	20 мВ
• Прямое напряжение (постоянное) при I_пр = 50 мА, Т = -60 и +25°С, не более	1 В
• Постоянный обратный ток при U_обр = 1 В, не более	0,1 мкА
• Дифференциальное сопротивление, не более:
при I_ст = 5 мА и Т = +25°C:
Д814А	6 Ом
Д814Б	10 Ом
Д814В	12 Ом
Д814Г	15 Ом
Д814Д	18 Ом
при I_ст = 1 мА и Т = +25°C:
Д814А	12 Ом
Д814Б	18 Ом
Д814В	25 Ом
Д814Г	30 Ом
Д814Д	35 Ом
при I_ст = 5 мА, Т = -60 и +125°C:
Д814А	15 Ом
Д814Б	18 Ом
Д814В	25 Ом
Д814Г	30 Ом
Д814Д	35 Ом

Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Минимальный ток стабилизации:	3 мА
• Максимальный ток стабилизации:
При Т ≤ +35°C:
Д814А	40 мА
Д814Б	36 мА
Д814В	32 мА
Д814Г	29 мА
Д814Д	24 мА
При Т ≤ +100°C:
Д814А	24 мА
Д814Б	21 мА
Д814В	19 мА
Д814Г	17 мА
Д814Д	14 мА
При Т ≤ +125°C:
Д814А	11,5 мА
Д814Б	10,5 мА
Д814В	9,5 мА
Д814Г	8,3 мА
Д814Д	7,2 мА
• Прямой ток (постоянный)	100 мА
• Рассеиваемая мощность:
При Т ≤ +35°C	340 мВт
При Т = +100°C	200 мВт
При Т = +125°C	100 мВт
• Рабочая температура (окружающей среды):	-60. ..+125°C

Д814а характеристики стабилитрона, аналоги, параметры и datasheet

д814а – характеристики

1. Напряжение стабилизации при Iстаб = 5 мА.

при T=25 °C 7-8.5B
при T= -60°C 6-8.5B
при T=125°C 7-9.5B

2. Отклонение U стабилизации через 5 секунд после включения не более:

в теч. следующих 10 сек. — 170мВ
в теч. следующих 20 сек. — 20 мВ

3. Прямое постоянное напряжение при Iпрям. = 50 мА, T = -60…+25 °C, не выше 1В

4. Постоянный обратный ток при Uпрям.=1В, не выше 0,1 мкА

5. Дифференциальное сопротивление:

при Iстаб = 5мА, t=25°C , не более 6Ом
при Iстаб = 1мА, t=25°C , не более 12Ом
при Iстаб = 5мА, t=-60/+125°C , не более 15Ом

Предельные параметры:

I стаб min = 3мА

I стаб max:

t ≤3 5°C , 40мА
t ≤100 °C , 24мА
t ≤125 °C , 11,5мА

Прямой постоянный ток — 100мА

Рассеиваемая мощность:

t ≤3 5°C , 340мВт
t ≤100 °C , 200мВт
t ≤125 °C , 100мВт

Диапазон рабочих температур окружающей среды: -60. .+125°C

д814а – аналоги

Серия д814 имеет множество зарубежных аналогов.

Рассмотрим несколько аналогов иностранного производства:

При выборе аналога к стабилитрону, собственно как и при выборе стабилитрона, необходимо четко представлять параметры схемы, в которой диод будет использоваться. Для выбора аналогичного компонента необходимо знать следующие параметры:

Номинальное напряжение стабилизации
Максимальная рассеиваемая мощность
Максимально допустимый ток

	д814а	1s333	1N7641	1S193
UСтаб.,В	7-8,5	8,4-9,6	8.8	8,0
Мощность	0,34w	0.2w	0.25w	0,4w
Imax	40мА		10мА	20ма

К сожалению, для импортных аналогов с параметрами все немного сложнее, чем для отечественных. Все, же 3 аналога, с похожими параметрами нашлись.

д814а диод

Д815

Рассмотрим подробнее отечественный стабилитрон д814 с индексом а. Д814а является кремниевым диодом средней мощности. Предназначен для стабилизации напряжений в интервале от 7 до 9,5В, при токе стабилизации от 3 до 40 mA. Вся серия д814 произведена в металлостеклянном корпусе, см картинку.

При включении в схему, показанную на рисунке, один стабилитрон будет выполнять сразу две функции, кстати, схема -это не что иное, как линейный параметрический стабилизатор.

Итак, две функции:

источник опорного напряжения
силовой регулирующий элемент

Первое означает что он будет поддерживать постоянное высокостабилизированное напряжение. Второе — в данной схеме именно стабилитрон выполняет регулирующую напряжение функцию. Станет яснее, если предположить включение стабилитрона в схему, например, УМЗЧ, где он будет являться уже только источником опорного напряжения, а управляющим элементом будет транзистор.

Принцип Работы

Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.

Возможно, Вам пригодится информация о характеристиках разветвительно-изолирующего блока Бриз.

Эффект Зенера

Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.

Применение:

Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.

Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.

Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.

Оцените статью:

технические характеристики, аналоги и цоколевка

Как написано в технических характеристиках, Д814А это кремниевый стабилитрон средней мощности, выполненный по сплавной технологии. Наименьший срок, в течение которого устройство не выйдет из строя, при хранении его в отапливаемом помещении составляет 25 лет. А на неотапливаемом складе 16,5 лет. Данные приборы ( ещё их называют «диоды Зенера») широко используются в различных схемах для стабилизации напряжения от 7ми до 8ми с половиной вольт (диапазон тока от 3х до 40ка мА).

Распиновка

Согласно цоколевке, вывод положительного электрода у Д814А соединён с корпусом. Изготавливаются данные полупроводники в металлостеклянной упаковке КД-8, оснащённой гибкими выводами. Наименование изделия и назначение ножек наносится сверху. Габаритный чертёж и внешний вид можно увидеть на рисунке ниже.

Технические характеристики

Немаловажную роль играют такие параметры, как максимально допустимые характеристики стабилитрона Д814А. Они являются основными при выборе, как перед проектированием, так и при подборе устройства для замены. При выходе параметров за диапазон данных значений, даже в течение небольшого промежутка времени, прибор может выйти из строя. Приведём их показатели для Д814А:

наименьший ток, необходимый для обеспечения точности стабилизации – 3 мА;
максимально возможный ток стабилизации при рабочей температуре воздуха:
- +35^ОС – 40 мА;
- +100^ОС – 24 мА;
- +125^ОС – 11,5 мА;
наибольший возможный прямой ток, протекающий постоянно – 100 мА;
предельно допустимая рассеиваемая на стабилитроне мощность при температуре:
- меньше +35^ОС – 340 мВт;
- +100^ОС – 200 мВт;
- +125^ОС – 100 мВт;
диапазон рабочих температур от -60^ОС до +125^ОС.

Электрические характеристики также содержат важную и интересную информацию о рассматриваемом изделии. Все измерения проводились при температуре +25^ОС. Остальные параметры, при которых тестировалось изделие, производители приводят по мере необходимости. Для стабилитрона Д814А они равны:

напряжение стабилизации при протекающем через переход токе равном 5 мА и температуре окружающего воздуха:
- +25^ОС – от 7 до 8,5 В;
- -60^ОС – от 6 до 8,5 В;
- +125^ОС – от 7 до 9,5 В;
температурный к-т напряжения стабилизации, измеренный при температуре воздуха от -60 до +125^ОС и токе равном 5 мА не должен быть больше 0,070%/^ОС;
временный разброс значения напряжения стабилизации при токе 5 мА – ±1%;
уход напряжения стабилизации:
- через 5 сек после включения на протяжении следующих 10 сек не более 170 мВ;
- через 15 сек после включения на протяжении следующих 20 сек не более 20 мВ;
длительно действующее прямое напряжение при температуре от -60^ОС до +25^ОС и токе, протекающем через стабилитрон в прямом направлении 50 мА не более 1 В;
постоянный ток, текущий через переход в обратном направлении не более 0,1 мкА;
дифференциальное сопротивление, измеренное при:
- Т = +25^ОС и I_СТ = 5 мА не превышает 6 Ом;
- Т = +25^ОС и I_СТ = 1 мА не превышает 12 Ом;
- Т =-60^ОС и +125^ОС и I_СТ = 5 мА не превышает 15 Ом;

В технической документации производители приводят также меры безопасности, которые следует соблюдать при монтаже и эксплуатации прибора, чтобы он не вышел из строя. Там говорится, что пайка разрешена на расстоянии 5 мм от корпуса и больше. При изгибе ножки нужно отступить от корпуса на 2 мм и далее от оболочки. При пайке железная упаковка прибора не должна нагреваться до температур выше +125^ОС.

Содержание драгметаллов

Наверняка есть те, кого больше интересует не то какое напряжение стабилизирует Д814А, а то сколько в нем золота. Итак, здесь оно есть. Правда не так много как хотелось бы. Согласно паспорту на стабилитрон, приведённому ниже, в 1000 штук содержится 0,8126 г благородного металла. В пересчёте на 1штуку это составит 0,000813 г. Других драгоценных металлов при изготовлении не использовалось.

Аналоги

Д814А имеет следующие аналоги, произведенные зарубежными фирмами: 1S333, 1S334, 1N764-1, AZ4, 1S193. Перед принятием решения о замене отечественного изделия на зарубежное следует изучить схему, в которой используется устройство и определить режимы работы стабилитрона. После этого нужно изучить технические характеристики устройства, предлагаемого для замены. И после этого можно определить, подходит ли данный прибор.

Производители

Выпуском стабилитрона Д814А занимается Российское предприятие АО «Орбита», г. Саранск. Других производителей этого изделия нет. В продаже представлены только устройства данного производителя. Datasheet можно скачать здесь.

Стабилитрон Д814 — DataSheet

Перейти к содержимому

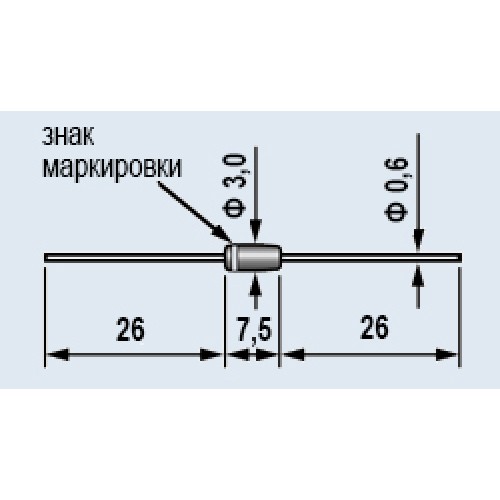

Корпус стабилитронов Д808 — Д814

Корпус стабилитронов Д814-1, Д814-2

Описание

Стабилитроны кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 7… 14 В в диапазоне токов стабилизации 3…40 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г.

Пайка выводов допускается не ближе 5 мм от корпуса, изгиб выводов — не ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Температура корпуса при пайке не должна превышать +125 °С.

Растягивающая сила не должна превышать 19.6 Н для анодного вывода и 9.8 Н для катодного.

Допускается параллельное или последовательное соединение любого числа стабилитронов.

«> «> «>

**Характеристики стабилитрона Д814**
Обозначение		Значение для:											Ед. изм.
Обозначение		Д814А	Д814Б	Д814В	Д814Г	Д814Д	Д814А1	Д814Б1	Д814В1	Д814Г1	Д814А1	Д814А2	Ед. изм.
Аналог		1N1927
U_ст	мин.	7	8	9	10	11.5	7	8	9	10	11.5	7	В
	ном.	«>—	—	—	—	—	—	—	—	—	—	7.7
	макс.	8.5	8.5	«>10.5	12	14	8.5	9.5	10.5	12	14	8.5
	при I_ст	5	5	5	5	5	«>—	—	—	—	—	—	мА
α_Uст		0.07	0.08	0.09	0.095	0.095	0.07	0.08	0.09	0.095	0.095	0.07	%/°C
δ_Uст		±1	±1	±1	±1	±1	—	—	—	—	—	±1	%
U_пр (при I_пр, мА)		1 (50)	1 (50)	1 (50)	1 (50)	1 (50)	—	—	—	—	—	—	В
r_ст (при I_ст, мА)		6 (5)	10 (5)	12 (5)	15 (5)	18 (5)	6 (5)	10 (5)	12 (5)	15 (5)	18 (5)	20 (5)	Ом
I_ст	«>мин.	3	3	3	3	3	—	—	—	—	—	3	мА
I_ст	макс.	40	36	«>32	29	24	—	—	—	—	—	40	мА
P_пp		0.34	0.34	0.34	0.34	0.34	—	—	—	—	—	0.34	Вт
T		-60…+125	-60…+125	-60…+125	-60…+125	-60…+125	—	—	—	—	—	-60…+125	°C

U_ст— Напряжение стабилизации.
α_Uст— Температурный коэффициент напряжения стабилизации.
δ_Uст— Временная нестабильность напряжения стабилизации.
U_пр— Постоянное прямое напряжение.
I_пр— Постоянный прямой ток.
r_ст— Дифференциальное сопротивление стабилитрона.
I_ст— Ток стабилизации.
P_пp— Прямая рассеиваемая мощность.
T — Температура окружающей среды.

Зависимость дифференциального сопротивления от температуры	Зависимость дифференциального сопротивления от тока
Зависимости температурного коэффициента напряжения стабилизации от тока

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Д814А, Д814Б, Д814В, Д814Г, Д814Д

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Стабилитроны кремниевые сплавные.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Тип прибора и схема соединения электродов с выводами приводятся на корпусе.

Масса стабилитрона не более 1 грамма.

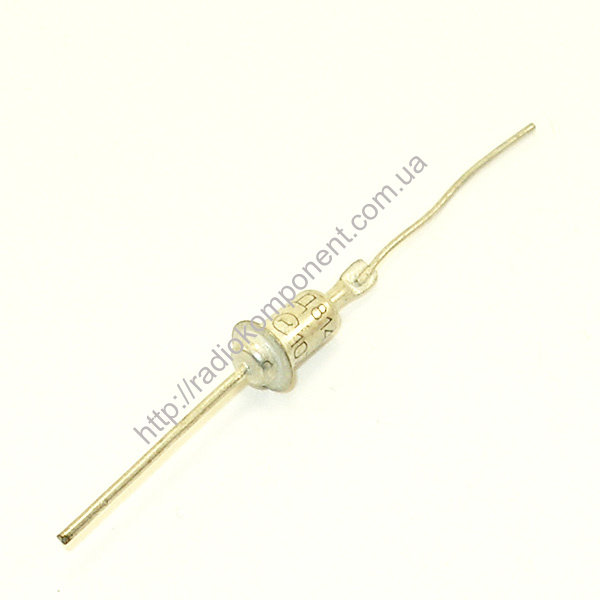

Чертеж Д814А, Д814Б, Д814В, Д814Г, Д814Д

Электрические параметры.

Напряжение стабилизации номинальное при 24,85°С, I_ст=5 мА:
Д814А	8,0 В
Д814Б	9,0 В
Д814В	10,0 В
Д814Г	11,0 В
Д814Д	13,0 В
Разброс напряжения стабилизации I_ст=5 мА при 24,85°С
Д814А	от 7,0 до 8,5 В
Д814Б	от 8,0 до 9,5 В
Д814В	от 9,0 до 10,5 В
Д814Г	от 10,0 до 12,0 В
Д814Д	от 11,5 до 14,0 В
при -60,15°С
Д814А	от 6,0 до 8,5 В
Д814Б	от 7,0 до 9,5 В
Д814В	от 8,0 до 10,5 В
Д814Г	от 9,0 до 12,0 В
Д814Д	от 10,0 до 14,0 В
при 124,85°С
Д814А	от 7,0 до 9,5 В
Д814Б	от 8,0 до 10,5 В
Д814В	от 9,0 до 11,5 В
Д814Г	от 10,0 до 13,5 В
Д814Д	от 11,5 до 15,5 В
Средний температурный коэффициент напряжения стабилизации при температуре от 29,85 до 124,85°С, не более:
Д814А	0,07%/К
Д814Б	0,08%/К
Д814В	0,09%/К
Д814Г, Д814Д	0,095%/К
Временная нестабильность напряжения стабилизации	±1%
Постоянное прямое напряжение при 24,85°С, I_пр=50 мА, не более	1 В
Постоянный обратный ток при 24,85°С, U_обр=1 В, не более	0,1 мкА
Дифференциальное сопротивление, не более: при 24,85°С, I_ст=5 мА
Д814А	6 Ом
Д814Б	10 Ом
Д814В	12 Ом
Д814Г	15 Ом
Д814Д	18 Ом
при -60,15 и 124,85°С, I_ст=5 мА
Д814А	15 Ом
Д814Б	18 Ом
Д814В	25 Ом
Д814Г	30 Ом
Д814Д	35 Ом
при 24,85°С, I_ст=5 мА
Д814А	12 Ом
Д814Б	18 Ом
Д814В	25 Ом
Д814Г	30 Ом
Д814Д	35 Ом

Предельные эксплуатационные данные.

Минимальный ток стабилизации	3 мА
Максимальный ток стабилизации при температуре от -60,15 до 34,85°С
Д814А	40 мА
Д814Б	36 мА
Д814В	32 мА
Д814Г	29 мА
Д814Д	24 мА
при 124,85°С
Д814А	11,5 мА
Д814Б	10,5 мА
Д814В	9,5 мА
Д814Г	8,3 мА
Д814Д	7,2 мА
Рассеиваемая мощность при темпертауре:
от -60,15 до 34,85°С	340 мВт
при 124,85°С	100 мВт
Температура окружающей среды	от -60 до 124,85°С
Температура перехода	124,85°С

Зависимость дифференциального сопротивления от тока.

Зависимость максимальной рассеиваемой мощности от температуры.

Зависимость максимального тока стабилизации от температуры.

Стабилитрон Д814А

Количество драгоценных металлов в стабилитроне Д814А согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах Д814А.

Стабилитрон Д814А количество содержания драгоценных металлов:
Золото: 0,0007 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: .

Справочник содержания ценных металлов из другого источника:
Стабилитрон Д814А 0,0007 0 0 0 Стабилитрон Д814А 0,0007 0 0 0 троп. Стабилитрон Д814А 0,0007 0 0 0 эксп.

Стабилитроны Д814А теория

Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.

Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.

Стабилитроны Д814А Принцип действия

Советские и импортные стабилитроны

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).

В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.

Область применения стабилитрона Д814А

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

Маркировка стабилитронов Д814А

Маркировка стабилитронов

Есть информация о стабилитроне Д814А – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.

Фото Стабилитрон Д814А:

Предназначение Стабилитрон Д814А.

Характеристики Стабилитрон Д814А:

Купить или продать а также цены на Стабилитрон Д814А (стоимость, купить, продать):

Отзыв о стабилитроне Д814А вы можете в комментариях ниже:

Стабилитроны

zener%20diode%20bzy88 техническое описание и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть CUZ30V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 30 В, USC CUZ12V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 12 В, USC org/Product»> МУЗ5В6 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 5,6 В, USM CUZ20V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 20 В, USC CEZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, ESC CUZ8V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 8,2 В, USC

zener%20diode%20bzy88 Datasheets Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Datasheet	MFG и тип	ПДФ	Теги документов
2004 — стабилитрон SMD маркировка код 27 4F Реферат: smd диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD маркировка стабилитрона код 102 A2 SMD smd стабилитрон код bf Текст: Нет доступного текста файла	Оригинал	PDF	2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа код стабилитрона smd bf
ЗЕНЕР 148 Реферат: 1N414* стабилитрон стабилитрон 182 стабилитрон 182 стабилитрон 102 ZENER 148 техпаспорт стабилитрон 183 стабилитроны выпрямители Шоттки 1N4148WT-7-F Текст: Нет доступного текста файла	Оригинал	PDF	AEC-Q101 AEC-Q101 БК817-16 BC817-16-7 BC817-16-7-F БК817-25 BC817-25-7 BC817-25-7-F БК817-40 AP02015 ЗЕНЕР 148 1Н414* стабилитрон стабилитрон 182 диод стабилитрон 182 стабилитрон 102 ZENER 148 Технический паспорт стабилитрон 183 Стабилитроны Выпрямители Шоттки 1Н4148ВТ-7-Ф
стабилитрон БЗ Реферат: стабилитрон БЗ диод стабилитрон бз диод БЗ ДЖЭ SOT23 бз диод кремниевый стабилитрон стабилитрон бзы стабилитрон стабилитрон минимельф Текст: Нет доступного текста файла	OCR-сканирование	PDF	ФДО-213AB1: GLL47xxy N47xx» ZGL41-xxxy ЗМ47хх BZX85-yxx ДО-35: ДО-35 БЗС79 стабилитрон БЗ стабилитрон БЗ диод стабилитрон бз ДИОД БЗ JE SOT23 бз диод КРЕМНИЕВЫЙ ЗЕНЕРСКИЙ ДИОД ZENER бзы стабилитрон Стабилитрон минимэльф
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 0/1N52428 Стабилитрон Стабилитрон SOT-23 DDZX10C DDZX8V2C DDZX12C DDZX13B DDZX43 J-STD-020D Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 ОТ-23 J-STD-020D ДС30408 система нумерации стабилитронов Стабилитрон Н 48 0/1N52428 стабилитрон Стабилитрон SOT-23 DDZX10C DDZX8V2C DDZX12C DDZX13B DDZX43 J-STD-020D
2008 — маркировка 683 стабилитрон Реферат: 0/1N52428 стабилитрон стабилитрон ЗЛ 7 диод кз маркировка стабилитрона кз диод DDZ43 СОД-123 зн DDZ11C КС 2152 DDZ11B Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 0/1N52428 стабилитрон диод стабилитрон ЗЛ 7 диод кз стабилитрон маркировка КЗ диода ДДЗ43 СОД-123 зн ДДЗ11С КС 2152 ДДЗ11Б
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 DDZ9690S MD 202 Стабилитрон SOD-323 DDZ9689S DDZ9691S DDZ9692S DDZ9693S J-STD-020D Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689S DDZ9717S ОД-323 J-STD-020D МИЛ-СТД-202, ДС30409 система нумерации стабилитронов Стабилитрон Н 48 DDZ9690S МД 202 Стабилитрон СОД-323 DDZ9691S DDZ9692S DDZ9693S J-STD-020D
2003 — стабилитрон ВЗ 1.2 в Аннотация: ЗЕНЕР Текст: Нет доступного текста файла	Оригинал	PDF	DDZX9682W DDZX9716W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX9707 Вт DDZX9713W DDZ9713W DDZ9716W стабилитрон ВЗ 1,2 В ЗЕНЕР
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47TS ОТ-363 ОТ-363, J-STD-020A МИЛ-СТД-202, DDZX20CTS-DDZX30DTS DS30416 DDZX30DTS-DDZX47TS
2003 — стабилитрон 7,5 Б 48 Реферат: СОД-123 КН DS30407 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 ДДЗ10С ДДЗ11С ДДЗ12С ДДЗ13Б ДДЗ14 ДДЗ15 ДДЗ16 DDZ18C ДДЗ20С стабилитрон 7,5 Б 48 СОД-123 КН ДС30407 6V8C
2003 — стабилитрон 7,5 Б 48 Резюме: DDZX14W 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W DDZX10CW DDZX11CW DDZX12CW DDZX13BW DDZX14W DDZX15W DDZX16W DDZX18CW DDZX20CW стабилитрон 7,5 Б 48 6V8C
2012 — ДИОД ЗЕНЕРА YT Реферат: GX SOT23 «Marking Code 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 МИЛ-СТД-202, ДС30408 ЗЕНЕРСКИЙ ДИОД GX SOT23 «Код маркировки 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26
2003 — Схема стабилитрона H 48 Реферат: МАРКИРОВКА GX SOT323 DDZX14W DDZX22DW DDZX20CW DDZX18CW DDZX16W DDZX15W Диод yz 140 стабилитрон DDZX12CW Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX20CW DDZX30DW DDZX30DW Схема стабилитрона Н 48 МАРКИРОВКА GX SOT323 DDZX14W DDZX22DW DDZX18CW DDZX16W DDZX15W диод yz 140 стабилитрон DDZX12CW
2003 — ДИОД ЗЕНЕРА ВЧ Аннотация: DDZ9684 ZENER DIODE 47 маркировка стабилитрона HG 9698 код маркировки типа 30C маркировка HG ZENER DIODE с Iz max Iz min DDZ9681 DDZ9682 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690 ЗЕНЕРСКИЙ ДИОД ВЧ ДИОД ЗЕНЕРА 47 маркировка стабилитрона HG 9698 код маркировки типа 30C маркировка HG ДИОД стабилитрона с Iz max Iz min
2006 — стабилитрон 1.2 в Реферат: стабилитрон A3 стабилитрон DIODE A1 H 48 стабилитрон стабилитрон 12c 10c стабилитрон ZENER C2 стабилитрон c1 A2 стабилитрон A2 9 стабилитрон Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43TS ОТ-363 J-STD-020C МИЛ-СТД-202, DS30416 стабилитрон 1,2 В стабилитрон А3 стабилитрон ДИОД А1 Стабилитрон Н 48 стабилитрон 12с 10c стабилитрон ЗЕНЕР С2 стабилитрон с1 Стабилитрон А2 Стабилитрон А2 9

2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690
2012 — DDZX8V2C Резюме: DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 ДС30408 DDZX8V2C DDZX26
ДДЗ9В1КС Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 DDZ9V1CS
Аксиальное стекло ZENER Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	ДО-35 МЗ4614 0-204AH 0-204АА Аксиальное стекло ZENER
2006 — ДДЗ9689Т Резюме: 9702T DDZ9700T DDZ9699T DDZ9697T DDZ9696T DDZ9694T DDZ9693T 9708 DDZ9691T Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T ДДЗ9700Т 9702Т ДДЗ9700Т 9708
2008 — диод yz стабилитрон Реферат: Стабилитрон H 46 система нумерации стабилитронов H 48 стабилитрон DDZ43S ZENER DIODE DDZ13BS DDZ9Стабилитрон V1CS DDZ10CS SOD-323 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz стабилитрон Стабилитрон Н 46 система нумерации стабилитронов Стабилитрон Н 48 ДДЗ43С ЗЕНЕРСКИЙ ДИОД ДДЗ13БС DDZ9V1CS DDZ10CS Стабилитрон СОД-323
2008 — диод yz 140 стабилитрон Реферат: СТАБИЛИЗАТОР yt маркировка KN SOD323 СТАНИТОР pj H 46 стабилитрон DDZ9V1CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz 140 стабилитрон ЗЕНЕРСКИЙ ДИОД маркировка КН СОД323 ЗИНЕРОВСКИЙ ДИОД pj Стабилитрон Н 46 DDZ9V1CS
2009 — Н8 СОД-123 Реферат: Стабилитрон h8 HP 9714 DDZ9717 DDZ9684 DDZ9683 DDZ9682 DDZ9681 DDZ9678 H 48 стабилитрон Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9678 ДДЗ9717 500 мВт ОД-123 J-STD-020 МИЛ-СТД-202, DS30410 Н8 СОД-123 диодный стабилитрон h8 HP 9714 DDZ9717 DDZ9684 DDZ9683 DDZ9682 DDZ9681 Стабилитрон Н 48
2008 — маркировка 683 стабилитрон Реферат: ку 202 ч характеристики стабилитрона стабилитрон кз стабилитрон система нумерации диод стабилитрон ЗЛ 27 стабилитрон Н 48 ку 202 диод кз стабилитрон КС 2152 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 202 г. н.э. характеристики стабилитрона стабилитрон кз система нумерации стабилитронов диод стабилитрон ЗЛ 27 Стабилитрон Н 48 202 г. в. диод кз стабилитрон КС 2152
2002 — 30 2 стабилитрона Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДО-35 ДО-204АХ) 1Н4370А 1Н759А 30 2 стабилитрона
2007 — smd маркировка 6z Реферат: диод smd 6z smd диод Lz стабилитрон ZENER DIODES DZ 12.5 стабилитрон BZ 56 SMD стабилитрон 202 BZ 85 18 стабилитрон серии MZ Zener MM3Z2V4B-MM3Z75VB BZ smd маркировочный диод Текст: Нет доступного текста файла	Оригинал	PDF	ММ3З2В4Б-ММ3З75ВБ ОД-323Ф ММ3З2В4Б-ММ3З75ВБ смд маркировка 6z диод smd 6z smd диод Lz стабилитрон СТАБИЛИЗАТОР ДЗ 12,5 стабилитрон БЗ 56 Стабилитрон SMD 202 Стабилитрон БЗ 85 18 Стабилитрон серии MZ Маркировочный диод BZ smd

Предыдущий 1 2 3 . .. 23 24 25 Далее

Описание спецификаций стабилитрона » Electronics Notes

Как и любой другой электронный компонент, стабилитрон / диод опорного напряжения имеет свои характеристики, указанные для того, чтобы можно было выбрать правильное устройство для любой конкретной электронной схемы.

Стабилитрон/опорный диод Учебное пособие Включает:
Стабилитрон Теория работы стабилитрона Технические характеристики стабилитрона Схемы на стабилитронах

Другие диоды: Типы диодов

В таблицах технических данных для электронных компонентов указывается множество различных параметров или спецификаций для конкретного компонента и, в данном случае, для стабилитронов или диодов опорного напряжения — эти параметры определяют характеристики диода в определенных пределах, и их исследование является неотъемлемой частью любой процесс проектирования электронных схем.

При выборе подходящего стабилитрона опорного напряжения для любого заданного положения в цепи необходимо убедиться, что он будет соответствовать предъявляемым требованиям. Понимание технических характеристик является ключом к выбору подходящего устройства.

Маркировка стабилитронов, символы и контуры упаковки

Существует множество различных параметров, которые можно увидеть в спецификациях стабилитронов, приведенных в технических описаниях. Некоторые из наиболее важных из них приведены ниже.

Стабилитроны

можно использовать для множества целей в схемах, но, в частности, они находят широкое применение в источниках питания, где они могут обеспечивать стабильное опорное напряжение.

На самом деле, хотя эти диоды чаще называют диодами Зенера, многие из них основаны на другой форме пробоя, и поэтому эти электронные компоненты называются диодами опорного напряжения.

Характеристики Зенера IV

ВАХ стабилитрона/диода опорного напряжения является ключом к его работе. В прямом направлении диод работает как любой другой полупроводниковый диод с напряжением включения около 0,6 В для кремниевого диода.

Однако это в обратном направлении, где его конкретные рабочие параметры могут быть использованы, поскольку он имеет очень плоское напряжение пробоя, которое может использоваться во многих электронных схемах от регуляторов напряжения до ограничителей напряжения и многих других.

Стабилитрон имеет нормальную прямую характеристику, при которой ток возрастает после достижения начального напряжения включения. Обычно это 0,6 В для кремниевых диодов — практически все стабилитроны являются кремниевыми диодами.

Стабилитрон вольтамперная характеристика

Поскольку напряжение возрастает в обратном направлении, сначала протекает очень небольшой ток. Только после достижения обратного напряжения пробоя ток начинает течь, как показано на диаграмме. Как только достигается обратное напряжение пробоя, напряжение остается относительно постоянным независимо от тока, протекающего через диод.

Характеристики стабилитрона

При просмотре спецификации стабилитрона можно увидеть много параметров этих электронных компонентов, которые будут включены. Каждый параметр детализирует отдельный аспект работы стабилитрона опорного напряжения.

Глядя на каждую отдельную характеристику, можно понять характеристики диода и убедиться, что он будет работать правильно в любой заданной электронной схеме.

Для достижения требуемой производительности схемы каждый компонент в проекте должен работать вместе, чтобы обеспечить требуемую общую производительность. Это, очевидно, включает в себя характеристики стабилитрона, и понимание его рабочих параметров является ключом к выбору требуемого компонента.

Технические характеристики стабилитронов, как и любых других электронных компонентов, обычно доступны на веб-сайте производителя. Также у дистрибьюторов электронных компонентов часто есть подробная информация о спецификациях компонентов, а иногда и ссылка на спецификацию на веб-сайте производителя.

Также следует отметить, что для компонентов, которые могут быть получены от нескольких производителей, характеристики могут незначительно различаться у разных производителей. Для любых критических параметров целесообразно использовать фактические данные производителя, чей продукт используется.

Часто может потребоваться второй источник и дополнительные источники, чтобы обеспечить определенный уровень страхования от того, что конкретный поставщик или производитель прекратит свою деятельность, а деталь устареет. В этом случае параметры спецификации для всех производителей должны быть тщательно проверены, чтобы убедиться, что они соответствуют требованиям для конкретной конструкции электронной схемы.

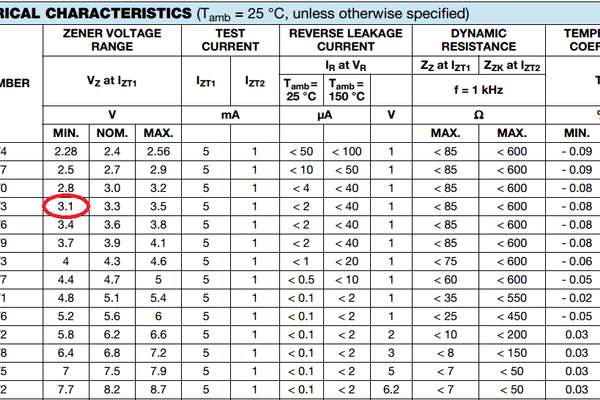

Напряжение Вз

Спецификация напряжения Зенера или обратного напряжения диода часто обозначается буквами Vz. Напряжения доступны в широком диапазоне значений, обычно следующих диапазонам E12 и E24, хотя не все диоды связаны этим соглашением.

В некоторых случаях электронные компоненты со значениями E12 могут быть немного дешевле, и они могут быть более широко доступны, чем компоненты с такими диапазонами, как диапазон E24.

Значения обычно начинаются примерно с 2,4 В, хотя не все диапазоны простираются до таких низких значений. Значения ниже этого недоступны, потому что ниже этого напряжения диоды не пробиваются. Диапазоны могут простираться до любого места в диапазоне от 47 В до 200 В, в зависимости от фактического диапазона стабилитрона. Максимальные напряжения для вариантов SMD часто составляют около 47 В.

Значения напряжения стабилитрона в диапазоне E12
1,0	1,2	1,5
1,8	2,2	2,7
3,3	3,9	4,7
5,6	6,8	8,2

В диапазоне E24 доступно в два раза больше значений, чем в E12, что дает гораздо больший выбор значений. В некоторых случаях это может быть полезно, так как можно выбрать более точные значения, уменьшая потребность в корректировке, когда точное значение не соблюдается.

Значения напряжения стабилитрона в диапазоне E24
1,0	1,1	1,2
1,3	1,5	1,6
1,8	2,0	2,2
2,4	2,7	3,0
3,3	3,6	3,9
4. 3	4,7	5.1
5,6	6,2	6,8
7,5	8,2	9.1

Спецификация тока

Ток IZM стабилитрона представляет собой максимальный ток, который может протекать через стабилитрон при его номинальном напряжении VZ.

Обычно для работы диода также требуется минимальный ток. По грубому эмпирическому правилу это может составлять от 5 до 10 мА для типичного устройства мощностью 400 мВт с выводами. Ниже этого уровня тока диод не выходит из строя в достаточной степени, чтобы поддерживать заявленное напряжение.

Лучше всего, чтобы стабилитрон работал выше этого минимального значения с некоторым запасом, но без вероятности того, что он будет рассеивать слишком много энергии, когда стабилитрон должен пропускать больший ток.

Номинальная мощность

Все стабилитроны имеют номинальную мощность, которую нельзя превышать, поэтому это важная спецификация. На самом деле различные серии стабилитронов или диодов опорного напряжения определяются мощностью, которую они могут рассеивать.

Определяет максимальную мощность, которая может рассеиваться корпусом, и представляет собой произведение напряжения на диоде на протекающий через него ток.

Например, многие устройства с малыми выводами имеют рассеиваемую мощность 400 мВт или 500 мВт при 20°C, но доступны более крупные устройства с гораздо более высокими уровнями рассеивания.

Также доступны варианты

для поверхностного монтажа, но, как правило, они имеют более низкий уровень рассеивания мощности ввиду размера корпуса и их способности отводить тепло.

Общие номинальные мощности для устройств с выводами включают 400 мВт (наиболее распространенный), 500 мВт, 1 Вт, 3 Вт, 5 Вт и даже 10 Вт. Доступны даже версии на 50 Вт, но они часто устанавливаются на шпильки, чтобы диод можно было установить на радиатор. для отвода выделяемого тепла.

Значения для устройств поверхностного монтажа могут составлять около 200, 350, 500 мВт, а отдельные устройства могут достигать мощности до 1 Вт.

Использование мощных стабилитронов приведет к увеличению затрат в результате того, что более крупные устройства будут более дорогими, а также потребуется дополнительное оборудование для монтажа устройств и отвода тепла. Это помимо повышенного энергопотребления.

Иногда можно использовать альтернативные методы, чтобы использовать стабилитроны с меньшим энергопотреблением и повысить эффективность, хотя может быть необходимо сбалансировать это с увеличением сложности.

Сопротивление Зенера Rz спецификация

ВАХ стабилитрона не полностью вертикальна в области пробоя. Это означает, что при небольших изменениях тока будет небольшое изменение напряжения на диоде. Изменение напряжения при заданном изменении тока есть сопротивление диода. Это значение сопротивления, часто называемое сопротивлением, обозначается как Rz.

Сопротивление стабилитрона

Обратная характеристика показанного наклона называется динамическим сопротивлением диода, и этот параметр часто указывается в спецификациях производителей. Обычно крутизна не сильно меняется для различных уровней тока при условии, что они примерно в 0,1–1 раз превышают номинальный ток Izt.

Допустимое отклонение напряжения

Поскольку диоды маркируются и сортируются в соответствии с диапазонами значений E12 или E24, типичные допуски для диода составляют ±5%. В некоторых таблицах данных напряжение может указываться как типичное, а затем указываться максимальное и минимальное значения.

Температурная стабильность:

Для многих схем важна температурная стабильность стабилитрона. Хорошо известно, что напряжение диода зависит от температуры. Фактически два механизма, которые используются для обеспечения пробоя в этих диодах, то есть пробой Зенера и ударная ионизация, имеют противоположные температурные коэффициенты, и один эффект преобладает ниже примерно 5 В, а другой выше. Соответственно, диоды с напряжением около 5 В, как правило, обеспечивают наилучшую температурную стабильность.

Температурная характеристика стабилитрона

На приведенном примере видно, что существует заметная разница между спецификацией обратного напряжения стабилитрона при 0°C и 50°C. Это необходимо учитывать, если цепь и оборудование, в которых должен использоваться стабилитрон, подвержены изменению температуры.

Спецификация температуры перехода

Для обеспечения надежности диода ключевое значение имеет температура диодного перехода. Несмотря на то, что корпус может быть достаточно прохладным, активная область может быть намного горячее. В результате некоторые производители указывают рабочий диапазон для самого соединения.

Для большинства конструкций электронных схем обычно сохраняется подходящий запас между максимальной ожидаемой температурой внутри оборудования и перехода. Внутренняя температура оборудования снова будет выше, чем температура снаружи оборудования. Температуру всего компонента и, в частности, соединения можно рассчитать, зная охлаждение, температуру окружающей среды и т. д.

Необходимо следить за тем, чтобы отдельные электронные компоненты не нагревались слишком сильно, несмотря на приемлемую температуру окружающей среды снаружи оборудования. Обычно оставляют хороший запас, чтобы гарантировать, что на надежность всей электронной схемы не повлияет перегрев диода опорного напряжения. Если температура будет высокой, то его надежность упадет, и это может оказать существенное влияние на общую надежность оборудования.

Пакет

Стабилитроны

выпускаются в различных корпусах. Основной выбор — между устройствами для поверхностного монтажа и традиционными выводными.

Независимо от того, монтируется ли он на поверхности или с выводами, выбранный корпус часто определяет уровень рассеивания тепла. В некоторых случаях, когда диод способен к очень высокому уровню рассеяния, в корпусе может быть предусмотрена возможность крепления болтами к радиатору.

Какими бы ни были требования и уровни рассеяния, доступные варианты будут подробно описаны в технических характеристиках.

Пример технических характеристик стабилитрона

Чтобы дать некоторое представление о характеристиках, ожидаемых от стабилитрона, ниже приведен реальный пример. Приведены основные параметры, которые потребуются в схемотехнике.

Освинцованный стабилитрон BZY88 Этот диод описывается как миниатюрный стабилитрон для регулируемых цепей питания, защиты от перенапряжения, подавления дуги и других функций в различных областях. В качестве примера взята версия 5V1 (5,1 Вольт).

Типовые характеристики / характеристики стабилитрона BZY88
Характеристика	Типичное значение	Блок	Детали
Рассеиваемая мощность постоянного тока	400	мВт	@ Tl = 50°C: снижение мощности выше 50°C 3,2 мВт/°C
Температура перехода	от -65 до +175	°С
Напряжение Vz при 5 мА	4,8 мин. 5,1 тип. 5,4 макс.	В
Zzt при 5 мА	76	Ом
ИК @VR	1 @ 2. 0	мкА

Параметры, приведенные в техническом описании для этого распространенного стабилитрона/диода опорного напряжения, дают полезное представление о технических характеристиках электронных компонентов.

Хотя они относятся только к небольшому диоду и используются во многих элементах электронных схем с меньшей мощностью, такие же данные приведены для других стабилитронов и диодов опорного напряжения с аналогичными или более высокими уровнями рассеиваемой мощности и т. д.

Стабилитроны / диоды опорного напряжения представляют собой электронные компоненты, которые широко используются во многих электронных схемах, в частности, в различных формах конструкции источников питания. Эти электронные компоненты дешевы и широко доступны у всех дистрибьюторов электронных компонентов. Это делает их идеальными для включения во многие схемы.

Другие электронные компоненты:
Резисторы конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор полевой транзистор Типы памяти Тиристор Соединители ВЧ-разъемы Клапаны/трубки Батареи Переключатели Реле Технология поверхностного монтажа
Вернуться в меню «Компоненты». . .

Выкористанние диодов Шоттки в зарядном устройстве. Автомобильное зарядное устройство от TASCHIBRA. Для схемы «Зарядное устройство для герметичных свинцово-кислотных аккумуляторов»

Головна / Google Play У

Усых автомобилистов сложилась такая недопустимая ситуация. Есть два варианта: завести машину от заряженного аккумулятора от автомобиля Susid (ты не против Susid), на жаргоне автолюбителей это звучит как «засветиться». Ну и другой выход — зарядить аккумулятор.

Если у меня была такая ситуация в прошлом, то я понимаю, что мне нужен зарядник по срокам. Але, у меня не хватило тысячи углеводов на покупку зарядного устройства. В Интернете вы уже знаете простую схему и выбираете зарядные устройства по могучим силам.

Я спросил схему трансформатора. Обмотки из другого столбца обозначаются штрихом 3.

F1 и F2 — цепи охранников. F2 нужен для короткого мерцания на выходе ланцета, а F1 для искаженного напряжения на заборе.

Описание выбранного здания

Ось що во мне вышло. Выглядит так себе, но грязь працює.

Трансформатор

Теперь все в порядке. Силовой трансформатор марки ТС-160 или ТС-180 можно найти среди старых черно-белых телевизоров «Рекорд», а в радиомагазине не знаю. Давайте поближе познакомимся с йогой.

Ось лепешки, куда припаивать обмотки обмотки трансформатора.

А ось тут прямо на трансформаторе, табличка есть, на некоторых пеллетах есть напряжение. Це означает, что если подать на пеллеты №1 и 8220 Вольт, то на пеллеты №3 и 6 берем 33 Вольта и максимальная мощность потока в приводе 0,33 Ампера и т.д. А для нас это лучше всего зациклить обмотки №13 и 14. На них мы можем взять 6,55 Вольта и максимальная мощность потока 7,5 Ампер.

Для того, чтобы зарядить аккумулятор, нам нужно много энергии. Эля, напряжение у нас нерабочее… Аккумулятор 12 Вольт, но для того, чтобы его зарядить, нужно зарядное напряжение за счет изменения напряжения аккумулятора. 6,55 вольта здесь не пригодятся. Зарядное приспособление видно 13-16 вольт. Поэтому переходим к пункту хитрого решения.

Как вы упомянули, трансформатор состоит из двух колонн. Столбец кожи дублирует другой столбец. Место выхода витков обмоток пронумеровано. Для того, чтобы увеличить напряжение, нам достаточно соединить две обмотки последовательно. За общее количество обмоток 13 и 13 берем напряжение с обмоток 14 и 14. 6,55 + 6,55 = 13,1 Вольта. Ось такое изменение напряжения мы отнимаем.

Диод городской

Для того чтобы выпрямить напряжение, використовуем одно место. Место диода выбираем на жестких диодах, чтобы через них можно было пропускать мощность потока. Для чего нужны диоды Д242А, либо еще, вложенные в поток 5 Ампер. Через наши силовые диоды прямой поток может протекать до 10 Ампер, что идеально подходит для нашего самодельного зарядного устройства.

Также можно купить еще одно место, когда мы готовим модуль. Тот самый подиодный туман KVRS5010, который можно купить на Али за цією отправить в ближайший радиомагазин

Каждый раз при посадке аккумулятора напряжение может быть низким. В мире нагрузка на новый, все больше и больше. Отже, у нас мощность струма в лансе на початке зарядки будет еще больше, а то у нас пойдет на убыль. По закону Джоуля-Ленца, при большой силе струма происходит нагрев диодов. К тому же, чтобы их не сжечь, нужно впитать в них тепло и подняться из лишнего пространства. Для кого нужны радиаторы. В качестве радиатора вскрыл нерабочий компьютерный блок жизни, вырезал на колбах табличку и прикрутил к ним диод.

Амперметр

Есть ли в цепи амперметр? Для контроля процесса зарядки.

Не забудьте подключить амперметр последовательно к напряжению.

Если батарея перезаряжается, пострадавшие ремонтируются (слово «исти» я думаю здесь неточно) бренчит. Вино Жере близко к 4-5 Амперам. В мире заряжающих вин все меньше и меньше шума. То есть, если в стрелку влезет 1 Ампер, аккумулятор можно заряжать. Все гениально просто :-).

крокодилы

Мы можем видеть два зажима типа «крокодил» для клемм аккумулятора от нашего зарядного устройства. При зарядке не перепутайте полярность. Их лучше запомнить или взять разные цвета.

Если все правильно подобрано, то на крокодилах виновата такая форма сигнала (по идее верхняя неисправность, но она сглаженная, т.к. это синусоида), а если вы подарите его нашему поставщику электроэнергии))). Вы хотите пить больше, как это? Иди сюда!

Импульсы постоянного напряжения заряжают аккумулятор быстрее, снижают чистоту бренчания. Как убрать чистый, ровный бренчание смены описано в статье.

Висновок

Не заполняйте навесное оборудование плавкими предохранителями. Номиналы щитков на схеме. Не перепутайте напряжение на крокодилах зарядного устройства за искры, иначе зря сэкономите.

Респект! Схема этой ЗУ признана для быстрой зарядки аккумулятора в критических ситуациях, если требуется срок, остыть за 2-3 года. Не используйте его для ежедневной зарядки, но заряд идет на максимальном потоке, что не лучший режим зарядки для вашего аккумулятора. При подзарядке начало «закипания» электролита и в настоящем раздолье можно увидеть угар.

Тихий, кому прижилась теория зарядных приспособлений (ЗУ), а также схемы нормальных зарядных устройств, то обовязково скачать эту книгу за цією послання. Вы можете назвать это библией зарядных устройств.

Купить автомобильную зарядку

На Алиэкспресс действительно есть хорошие и жесткие зарядки, так как это намного проще обычных трансформаторных зарядок. Средняя цена 1000 руб.

Самый простой и часто встречающийся ключ – это два диода, включенных по схеме «АВО». Способ подключения к обшивке джерела живого (аккумулятора и адаптера) через окремі диоды Шоттки, живые от того джерела, напряжение которого больше.

Не много такого подхода — рост напряжения (PD = Iбатт × Vдиод) и падение напряжения (Vдиод = 350 мВ при токе 0,5 А для диода PMEG2010AEH), если аккумулятор подключен к напряжению. Затраты, по-видимому, не имеют особого значения, поскольку высоковольтные батареи с богатыми элементами являются замещающими. А вот для одноэлементного Li+, или двухэлементного NiMH аккумулятора невозможно вибрировать из-за перенапряжения и перепадов напряжения на диодах.

Альтернативой диодам могут быть микросхемы зарядных устройств, которые могут отключать ПОК (POK — Power OK — Питание в порядке), например, микросхема MAX8814, как способ изменения падения напряжения общего падения напряжения более не менее 45 мВ при токе 0,5 А (рис. 1), играющем да на порівнянни с диодами 305 мВ. Потребляемая мощность в таких схемах меньше на 152,5 мВт (175 мВт — 22,5 мВт), ниже в схемах с диодом «АВО». Для меньших ударов характеристики схемы становятся еще лучше. Так, например, при скачке напряжения 100 мА падение напряжения на диодах достигает 270 мВ, а на транзисторах альтернативной схемы меньше 10 мВ.

ся схема изменения перехода без участия микроконтроллера или системной программы. Если в аккумуляторе есть напряжение, а Vdc In выключен, то вывод POK микросхемы U1 находится под высоким напряжением. Когда вы хотите подключиться к аккумулятору через Q4 и Q3. Напряжение аккумулятора подключено к вузу через 1 R2, а транзисторы Q1 и Q2 включены. Если Vdc In подключить к напряжению постоянного напряжения Q1 и Q2 в течение определенного часа, обмотки отключаются на конденсаторе C1, что повышает напряжение в узле 1 до значения Vbatt + Vdc.

Высокое напряжение на затворах Q1 и Q2 равно времени подачи напряжения Vdc. Для увеличения возможности ПОК добавлен транзистор Q5, повторителем включен повторитель. Напряжение батареи подается на затвор Q5, при этом напряжение на выходе ПОК не должно быть завышенным. Если напряжение на выходе POK падает, через Q5 начинается бренчание, напряжение на затворах Q1 и Q2 становится низким, и транзисторы Q1 и Q2 закрываются. Перед зарядкой подключается Vdc In, и U1 начинает заряжать батарею. C1 и R1 создают небольшое затухание, что позволяет полностью закрыть транзистор Q3, и избежать появления некерамического потока, который течет на батарею.

Для включения внешнего напряжения питания Vdc In, ПОК переходит в высокоимпедансное состояние, и поток батареи протекает через внутренний диод транзистора Q3. Напряжение на источнике напряжения Vбатт — Vдиод. При напряжении батареи, подаваемой на затвор, Q5 будет закрыт до тех пор, пока POK не достигнет уровня, достаточного для подключения напряжения через Q4 и Q3. Рис. 2 иллюстрируют поведение схемы, если напряжение скачет от постоянного напряжения к аккумулятору, а затем к постоянному напряжению.

Изменив схему, можно и микросхемы поменять зарядкой, чтобы не пускать ПОК, например MAX1507 (Мелкий 3). Сигнал, аналогичный POK, может генерироваться компаратором (U3), который согласует Vdc In с напряжением батареи. Появление такой схемы уже предсказывает появление исходной схемы (рис. 4).

Часто виню проблемы с зарядкой аккумулятора, тем более что зарядного устройства под рукой нет. А зарядить аккумулятор нужно терминово. В таком настроении мне нужно знать этот интеллект и предоставить вам статус вашей еды.

1-й способ — диод и лампа.

Этот метод является одним из самых простых способов зарядить аккумулятор. Осколки зарядной приставки состоят из 2-х частей — основной лампы и выпрямительного диода. Единственным недостатком этого метода заряда является то, что диод взорвется, в том числе и при более низком периоде заряда. Отже, при выходе из зарядного, больше не выйду, постоянное бренчание. И таким образом, вы можете зарядить аккумулятор.

Компоненты

Лампочку можно взять на 100 ватт, в зависимости от мощности лампы поставить бренчание на розетку. По схеме лампа в подборке признана взрывотушащей.

Диод можно перестраховать на бренчание свыше 10А! — Це обвязково, также рекомендуется установить диод на теплоотвод. Диод на схеме разводки на выпрямление напряжения виноват но страховка на напряжение свыше 400В!

В этом случае на нашем заряднике будет один диод, а значит бренчание на выходе будет в 2 раза меньше, поэтому час зарядки увеличится. Например, при лампочке в 150 ватт батарея, которая снова разрядится, будет заряжаться 5-10 лет (берите зарядку!!!). Для увеличения струи замість лампочки можно використовывать либо отопительными, либо бойлерными.

2 способ — Діодний туман и котел.

Вариант с бойлером основан именно на этом принципе, за счет того, что в конце дня бренчание постоянно поднимается.

В этом случае замена одного диода выигрывает место другого, который можно либо купить, либо взять готовый. Место дня можно найти на блоках жизни с компьютера. Важно при подборе победного тумана от обратного напряжения свыше 400 вольт, и от бренчания свыше 5 ампер. Место установлено на теплоснабжении.

Место для диода можно выбрать хоть с самыми диодами, но с тем же потоком и напряжением, как на готовом диодном мосту.

ВАЖНО! Диоды сборки Шотка не бейте, вонь крайне интенсивная, но так как у них обратное напряжение около 60 вольт — вонь просто не выдержит такого испытания.

Автомобильный блок питания для ноутбуков и мобильных телефонов с питанием от IRS2153 Насадка для управления роботизированным указателем поворота Керма своими руками в автомобиле Датчик безопасности бензобака

Схема десульфатации зарядное устройство хозяйственные постройки предложены Самунджи и Л. Симеоновым. Зарядная приставка выполнена по схеме однополупериодного выпрямителя на диодах VI с параметрической стабилизацией напряжения (V2) и скачком мощности (V3, V4). Сигнальная лампа h2 горит при включении трансформатора. Средний зарядный ток примерно 1,8 А регулируется подбором резистора R3. Поток разряда определяется резистором R1. Напряжение на вторичной обмотке трансформатора 21 В (амплитудное значение 28 В). Напряжение на аккумуляторе при номинальном зарядном жиклере больше 14 В. Следовательно, зарядный жиклер аккумулятора менее допустим, если амплитуда выходного напряжения бустерного жиклера превышает напряжение аккумуляторной батареи. За час одного периода изменения напряжения формируется один импульс зарядка потом растяжка час ти. Радиомикрофон схемы Разряд батареи осуществляется за час Tz = 2Ti. Следовательно, амперметр показывает среднее значение заряда бренчания, которое составляет примерно одну треть от амплитудного значения всего заряда этого битового потока. На зарядном устройстве можно подключить трансформатор ТС-200 к телевизору. Берут вторичные обмотки с обеих катушек трансформатора и наматывают новую обмотку проводом ПЭВ-2 сечением 1,5 мм, которая состоит из 74 витков (37 витков на скин-катушке). Транзистор V4 установлен на радиаторе с эффективной площадью поверхности примерно 200 см2. Детали: Диоди Тип VI D242A. Д243А, Д245А. Д305, V2 один или два последовательно соединенных стабилитрона Д814А, V5 типа Д226: транзисторы V3 типа КТ803А, V4 типа КТ803А или КТ808А.

Для схемы «Зарядное устройство для герметичных свинцово-кислотных аккумуляторов»

Кто-нибудь из нас для освещения при включении электроэнергии, викорий, импортных лихтаров и светильников. В них живут джерело — герметичные свинцово-кислотные аккумуляторы небольшой емкости, для подзарядки каких-то примитивных зарядных устройств, не обеспечивающих нормальную работу. В результате срок службы батареи существенно меняется. Именно поэтому необходимо використововать более совершенные зарядные устройства, включающие в себя возможность подзарядки аккумулятора. Большинство промышленных зарядных устройств более важно, чем они направлены на работу сразу с автомобильными аккумуляторами, поэтому для зарядки аккумуляторов малой емкости недостаточно. Застосування специализированных импортных микросхем экономически незаметна, но цена такой микросхемы ежечасно меняет вариативность самой батареи. Автор предлагает свой вариант подобных аккумуляторов. Дроздов схемы транзисторов Интенсивность, которая видна в резисторах, Р = R.Izar2 = 7,5. 0,16 = 1,2 Вт. Для изменения ступени нагрева в ЗУ установлены два резистора сопротивлением 15 Ом мощностью 2 Вт, соединенные параллельно. Расчет резистора резистора R9: R9 = Уобр ВТ2. Р10/(Изар. Р — Уобр ВТ2) = 0,6. 200/(0,4 . 7,5 — 0,6) = 50 Ом. Подбираем резистор с ближайшим номиналом 51 Ом. на самом деле, однако, кто имеет возможность платить пошлину. …

Для схемы «ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ АККУМУЛЯТОРОВ»

Простое зарядное устройство для автомобильных и мотоциклетных аккумуляторов, как правило, состоит из понижающего трансформатора, подключенного ко второй двухфазной обмотке. Последовательно с батареей включите тугой реостат, чтобы установить необходимый жиклер. Однако такая конструкция кажется более громоздкой и чрезмерно энергозатратной, а другие способы регулирования зоба звучат так, будто это действительно сложно. На промышленных зарядных устройствах для правки зарядное устройство струму и меняют его значение по другому застосовут тринистор КУ202Г. Здесь следует отметить, что прямое напряжение на включенных тринисторах при большом зарядном потоке может достигать 1,5 В. По цепям вонь сильно нагревается, и не по вине температуры корпуса тринистора в превышении +85° С. В таких подсобных помещениях необходимо жить в месте, где есть холодообмен и стабилизация температуры зарядное устройство струма, довести их до куда более сложной цены. Описанное ниже простое зарядное устройство с широким диапазоном регулирования тока — практически от нуля до 10 А — может использоваться для зарядки различных стартерных аккумуляторов на напряжение 12 В. Основой (разд. схемой) является симисторный регулятор, изданный за счет введения низковольтных диодов.

Для схемы «Простой термостат»

Для схемы «Дополнительная телефонная линия»

ТелефонияПрисоединение удлинителя телефонной линии Функция удлинителя телефонной линии («HOLD»), которая позволяет положить трубку в важный день и перейти на параллельный телефонный аппарат. Приставка не меняет телефонную линию (ТЛ) и не меняет код для них. В час звонка звонящий абонент чует музыкальную заставку. Схема хозяйственные постройки утримання телефонная линия показывает мало. Выпрямное место на диодах VD1-VD4 обеспечивает сохранность полярности жизни подсобных помещений независимо от полярности подключения йога к ТЛ. Перемычка SF1 подключается к телефонному аппарату (ТА) для выключения при поднятии трубки (для блокировки кнопки SB1 при вставленной трубке). На короткое время необходимо переключиться на параллельный ТА кратковременным нажатием кнопки SB1. С помощью реле К1 (контакты К1.1 включены, а контакты К1.2 выключены) к ТЛ (копье R1R2K1) подключается эквивалентное напряжение и включается ТА, для чего проведен розмов . Схемы преобразователя Радиоаматор Теперь можно повесить трубку и перейти на параллельный ТА. Падение напряжения на эквиваленте напряжения становится равным 17 В. При подключении трубки к параллельному ТА напряжение в ЛП падает до 10 В, включается реле К1 и в ЛЭП включается эквивалент напряжения. Транзистор VT1 отвечает за коэффициент передачи не менее 100, при котором амплитуда переменного напряжения звуковой частоты, наблюдаемая в ТЛ, достигает 40 мВ. Подобно музыкальному синтезатору (DD1) використан на микросхеме UMC8, в некотором роде «защищен» двумя мелодиями и сигналом тревоги. Громкость высновок 6 («выбрать мелодию») с высновок 5. В таком настроении первая мелодия создается один раз, а потом беспрестанно друг. Как и SF1, возможна викоризация микропроницаемых МП или герконов, магнитная герметизация (магнит отвечает за склейку до ТА). Кнопка SB1 — КМ1.1, светодиод HL1 — будь то из серии АЛ307. Диод…

Для схемы «Ремонт зарядного устройства MPEG4 плеера»

После двух месяцев эксплуатации была установлена »безименная» зарядка-приставка к кишечной программе MPEG4/MP3/WMA. Схемы ёго, звичано, нет було, он случайно загибается за плату. Нумерация активных элементов на ней (рис. 1) мудрая, решение записывается на другой доске. Кроме того, транзистор VT2 защищает VT1 от смещения. Транзистор VT3 для индикации окончания зарядки аккумулятора. При осмотре виробу оказалось, что транзистор VT1 «на месте», а VT2 пробит. Сожгите также резистор R1. На поиск для устранения неточностей было отправлено не более 15 перьев. Алё, при грамотном ремонте, будь то радиоэлектронная вибрация, мало ошибиться, надо выяснить причины этих неисправностей, чтобы такого больше не повторилось. Появился регулятор напряжения на ТС122-20, около часа включается при включении транзистора VT1 и включении корпуса, транзистор VT1 работает в ТО-92, нагревшись до температуры примерно 90°С. Осколки рядом были не крупнее жестких транзисторов, которые годятся на замену MJE13001, решил приклеить на новый небольшой термомоторчик. зарядное устройство надворные постройки показаны на рис.2. Дюралюминиевый радиатор размерами 37х15х1 мм приклеен к корпусу транзистора клеями «Радиал». С помощью этого клея можно приклеить радиатор к монтажной пластине. За счет теплопроводности температура корпуса транзистора снизилась до 45 градусов.

Для схемы «Зарядная приставка для малогабаритных элементов»

Электричество Зарядное приспособление для малогабаритных элементов. БОНДАРЕВ, А. РУКАВИШНИКОВ г. Москва Малогабаритные элементы СЦ-21, СЦ-31 и другие використовуются, например, на текущий электронный наручный год. Для их зарядки и частичного возобновления практики, а значит, продолжения срока службы, возможно прекращение зарядки зарядных приспособлений (мал. 1). Он обеспечивает зарядную струю 12 мА, достаточную для обновления элемента через 1,5…3 года после подключения к пристройке. Рис. 1 На диодной матрице VD1 имеется вибрирующий провод, на который подается напряжение через промежуточный резистор R1 и конденсатор С1. Резистор R2 отвечает за разрядку конденсатора после включения хозяйственные постройки вид меры. На выходе конденсатор С2, который плавный, и стабилитрон VD2, который огибает выпрямленное напряжение на уровне 6,8 В. Зарядное устройство , бренчание , виконания на резисторах R3, R4 и транзисторах VT1-VT3, и индикатор окончания зарядки, состоящей из транзистора VT4 и светодиода HL). Просто небольшое напряжение на элементе, который заряжается до 2,2 В, часть коллектора струма. Замена транзисторов VT1, VT2 может быть заменена двумя последовательно включенными диодами с прямым напряжением 0,6 В и обратным напряжением кожи более 20 В, замена VT4 — одним таким диодом, а замена диодной матрицы — будь то диод на обратное напряжение не менее 20 В и на импульсное напряжение более 15 мА. Источник света может быть различным, с постоянным постоянным напряжением примерно 1,6 В. Конденсатор С1 — бумажный, на номинальное напряжение не ниже 400 В, оксидный конденсатор С2-К73-17 (можно К50-6 на напряжение не ниже чем 15 В). монт…

Для схемы «ТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕ»

Термостат, схема которого показана в уменьшенном масштабе, предназначен для поддержания постоянной температуры в помещении, воды в аквариуме и т. д. Можно включить до 500 Вт тепла. Термостат состоит из порога хозпостройки (На транзисторах Т1 и Т1). электронное реле (на транзисторах ТЗ и тиристорах Д10) и блок жизнеобеспечения. Термистор R5 служит датчиком температуры, и ставится задача подачи напряжения на базу транзистора Т1 пороговой приставки. Якобы повышенная температура, порог закрытия транзистора Т1 и вход Т1. Транзистор ТЗ и тиристор Д10 электронного реле в какую сторону закрыты и напряжение не должно греться. При снижении температуры сердечника терморезистора опир, в результате чего смещается напряжение с подстройки транзистора Т1. Схема подключения реле 527 При достижении порога добавлю транзистор Т1 для включения, и Т2 для выключения. Це ведут на выход транзистора Т3. Напряжение, которое обусловлено резистором R9, подается между катодом и ключевым электродом тиристора Д10 и будет достаточен для этой мощности. Измерение напряжения через тиристор і диод Если температура среды достигает требуемого значения, термостат включает подачу напряжения на нагреватель. Замена резистора R11 служит для установки между поддерживаемыми температурами. В регуляторе температуры установлен термистор ММТ-4. Трансформатор Тр1 виконаный на сердечнике Ш22Х25. Обмотка I его должна быть 8000 витков по проводу ПЭВ-1 0,1, а обмотка II-170 витков по проводу ПЭВ-1 0,4.

Для схемы «БЛОКИРОВКА МИЖМИСТА»

ТелефонияБЛОКЕР МІЖМИСТОДандания пристрій назначения для создания помех мніжміського звязьку с телефонным аппаратом, который через новое подключение к линии. Приложения для ИМК серии К561 и жить на телефонной линии. Регенерация бренчания — 100 150 мкА. Когда йога подключена к линии, необходимо подравнять полярность. Приставка используется для АТС, которые могут генерировать напряжение на линии 4860В. Певна сворачиваемость схемы Викликан, т.к. роботизированный алгоритм хозяйственных построек реализации аппаратно, на базе аналогичных устройств алгоритм реализуется программно с использованием разных однокристальных ЭОМов или микропроцессоров, которые не всегда более доступны радиоаматору. Функциональная схема надворной постройки приведена на рис.1. На станции выхода ключи SW открыты. Через них ТП подключается к линии и может принимать сигнал вызова и набирать номер. Как только трубка берет первый номер, номер набирается как указатель к выходу на промежуточный вызов, в схеме управления есть мультивибратор, который проверяет, замыкает клавиши и размыкает шлейф, вибрируя в такой причисляют к АТС. Микросхема К174КН2 Данная схема имеет номер «8». Время включения устройства в линию может быть установлено с периодичностью от секунды до 1,5 мин. Принципиальная схема хозяйственные постройки наведены на рис.2. На элементах DA1, DA2, VD1…VD3, R2, C1 подобрана микросхема на напряжение 3,2 В. Диоди VD1 и VD2 защищают насадки от неправильного подключения к линии. На транзисторах VT1…VT5, резисторах R1, R3, R4 и конденсаторе С2 необходимо изменить уровень напряжения телефонной линии до уровня, необходимого для работы МОП-микросхем. Транзисторы в этом режиме включаются как микростабилитроны со стабилизацией напряжения 7…8 В при токе микроампер. На элементах DD1.1, DD1.2, R5, R3 выбран триггер Шмитта, обеспечивающий необходимые…

Данное зарядное устройство предназначено для зарядки автомобильных аккумуляторов, выходное напряжение 14,5 вольта, максимальный реактивный заряд 6 А. Также возможна зарядка других аккумуляторов, например, литий-ионных аккумуляторов, выходное напряжение и выходной ток можно широко регулировать. Основные компоненты зарядного устройства будут прикреплены к сайту Aliexpress.

Компонент оси ци:

Также потребуется электрический конденсатор 2200 мкФ на 50 В, трансформатор для приставки зарядного устройства ТС-180-2 (как припаять трансформатор ТС-180-2 посмотреть), дротики, шнурковая вилка, запобіжники, радиатор для диодного моста, крокодилы. Трансформатор может быть переключен на более низкое напряжение не менее 150 Вт (для зарядного жиклера 6 А), вторичная обмотка заряжаться для жиклера 10 А и иметь напряжение 15 — 20 вольт. Диодное место можно набрать из окременных диодов, разрохованных струн не менее 10А, например Д242А.

Проводить в зарядном устройстве достаточно долго, но ненадолго. Место диода необходимо закрепить на большом радиаторе. Нужно увеличить радиаторы DC-DC, либо переделать вентиляторы на охлаждение.

Хранение зарядного устройства

Подсоедините шнур с ажурной вилкой и контровочной проволокой к первичной обмотке трансформатора ТС-180-2, установите диодную площадку на радиатор, соедините диодную площадку и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому проводам диодного моста.

Подключить трансформатор до 220 вольт и измерить напряжение мультиметром. Я получил эти результаты:

Изменено напряжение на витках вторичной обмотки 14,3 вольта (напряжение 228 вольт).
Постоянное напряжение после диодного моста и конденсатора 18,4 вольта (без напряжения).

Используя схему, соедините низковольтный амперметр с диодным мостом постоянного тока.

Регулировка выходного напряжения и жиклера зарядки

На плате DC-DC преобразователя есть два встроенных резистора, один позволяет установить максимальное выходное напряжение, другой позволяет установить максимальный поток зарядки.

Увеличьте зарядную приставку в меру (до отходящих проводов ничего не добавлялось), индикатор покажет напряжение на отходящей приставке, а поток достигнет нуля. Установить потенциометр напряжения на выходе 5 вольт. Замкните выходные провода между собой, установите потенциометром закорачивающий жиклер 6 А.

Это зарядное устройство не боится кратковременного мерцания на выходе, но при реверсе можно расстроиться. Для защиты от переполюсовки в плюсовую ячейку батареи можно установить напряженный диод Шоттки. Такие диоды могут иметь небольшое падение напряжения при прямом включении. При таком захисте, как бы перепутать полярность при подключении аккума бренчание не протикатим. Правда, вам нужно будет установить этот диод на радиатор, потому что через него при зарядке будет течь отличный бревно.

Индивидуальные единые сборки производятся встречными едиными сборками и производятся отдпьютерных блоков жизни. Такая сборка имеет два диода Шоттки с накаливающимся катодом, их нужно будет запараллелить. Для нашего зарядника добавлю диод с бренчанием менее 15 А.

Необходимо следить за тем, чтобы в таких сборках катод был соединен с корпусом, поэтому необходимо устанавливать диоды на радиатор через изолирующую прокладку.

Необходимо снова перерегулировать верхний промежуток напряжения, чтобы сбалансировать падение напряжения на диодах. Для этого при наличии потенциометра напряжения на плате DC-DC необходимо установить мультиметр на 14,5 вольт непосредственно на выходные клеммы зарядного устройства.

Как зарядить аккумулятор

Протрите батарею ганчиркой, смоченной содой, вытрите насухо.
