Стабилитрон д818г. Стабилитрон Д818Г: характеристики, применение и особенности

Что представляет собой стабилитрон Д818Г. Каковы его основные параметры и характеристики. Где применяется стабилитрон Д818Г. Какие особенности имеет данный полупроводниковый прибор.

Основные характеристики стабилитрона Д818Г

Стабилитрон Д818Г относится к семейству кремниевых стабилитронов малой мощности. Основные параметры данного прибора:

• Номинальное напряжение стабилизации: 9 В (при токе стабилизации 10 мА)
• Диапазон напряжения стабилизации: 8,55…9,45 В
• Минимальный ток стабилизации: 3 мА
• Максимальный ток стабилизации: 33 мА
• Максимальная рассеиваемая мощность: 300 мВт
• Рабочий диапазон температур: от -60°C до +125°C

Стабилитрон выполнен в металлостеклянном корпусе с гибкими выводами. Масса прибора не превышает 1 грамма.

Принцип действия стабилитрона Д818Г

Стабилитрон Д818Г работает на основе эффекта электрического пробоя p-n перехода в обратном направлении. При подаче обратного напряжения, превышающего напряжение пробоя, через стабилитрон начинает протекать ток, а напряжение на нем остается практически неизменным в широком диапазоне токов.

Какие физические процессы лежат в основе работы стабилитрона Д818Г? В данном приборе реализуется комбинация двух механизмов пробоя:

1. Туннельный пробой — характерен для низковольтных стабилитронов (до 5-6 В)
2. Лавинный пробой — преобладает в стабилитронах на напряжения выше 6-7 В

Стабилитрон Д818Г с номинальным напряжением 9 В работает преимущественно в режиме лавинного пробоя, что обеспечивает хорошую температурную стабильность.

Область применения стабилитрона Д818Г

Стабилитрон Д818Г находит широкое применение в различных электронных устройствах для стабилизации напряжения. Основные области использования данного прибора:

• Источники опорного напряжения в измерительных приборах
• Стабилизаторы напряжения в блоках питания
• Ограничители напряжения для защиты входов чувствительных схем
• Генераторы шума
• Температурные датчики

Стабилитрон Д818Г часто применяется в параметрических стабилизаторах напряжения. В таких схемах он выполняет роль источника опорного напряжения, а выходное напряжение формируется с помощью внешнего регулирующего транзистора.

Особенности и преимущества стабилитрона Д818Г

Стабилитрон Д818Г обладает рядом важных особенностей, которые определяют его широкое применение:

• Высокая температурная стабильность напряжения стабилизации
• Малый температурный коэффициент напряжения (не более ±0,005%/°C)
• Низкий уровень шумов
• Хорошая долговременная стабильность параметров
• Широкий диапазон рабочих температур
• Малые габариты и вес

Благодаря этим качествам стабилитрон Д818Г успешно применяется в прецизионных измерительных приборах и других ответственных устройствах.

Схемы включения стабилитрона Д818Г

Существует несколько основных схем включения стабилитрона Д818Г:

1. Параллельная схема стабилизации напряжения
2. Последовательная схема стабилизации напряжения
3. Схема источника опорного напряжения
4. Схема ограничителя напряжения

Наиболее распространенной является параллельная схема стабилизации. В ней стабилитрон включается параллельно нагрузке через ограничительный резистор. При изменении входного напряжения или тока нагрузки, напряжение на стабилитроне и нагрузке остается практически неизменным.

Выбор рабочей точки стабилитрона Д818Г

Для обеспечения стабильной работы стабилитрона Д818Г необходимо правильно выбрать его рабочую точку. Как это сделать?

• Ток через стабилитрон должен быть в диапазоне от 3 до 33 мА
• Оптимальный ток стабилизации — 10-15 мА
• Мощность, рассеиваемая на стабилитроне, не должна превышать 300 мВт
• Напряжение на стабилитроне должно быть в пределах 8,55…9,45 В

При выборе рабочей точки необходимо учитывать изменение параметров схемы в рабочем диапазоне температур. Рекомендуется обеспечить некоторый запас по току и мощности.

Маркировка и аналоги стабилитрона Д818Г

Стабилитрон Д818Г имеет следующую маркировку на корпусе:

• Буквенное обозначение: Д818
• Буква группы: Г
• Цветовая маркировка: красная точка

Близкими аналогами стабилитрона Д818Г являются:

• Отечественные: КС509Г, 2С509Г
• Зарубежные: BZX79C9V1, 1N4739A

При замене необходимо тщательно сверять основные параметры приборов, так как возможны небольшие отличия.

Особенности монтажа стабилитрона Д818Г

При монтаже и эксплуатации стабилитрона Д818Г следует соблюдать ряд правил:

• Не допускать превышения максимально допустимых электрических и тепловых режимов
• Соблюдать полярность включения (катод обозначен полосой на корпусе)
• Избегать механических воздействий на корпус и выводы
• При пайке использовать теплоотвод
• Не допускать натяжения выводов

Правильный монтаж и эксплуатация в допустимых режимах обеспечивают длительный срок службы стабилитрона Д818Г.

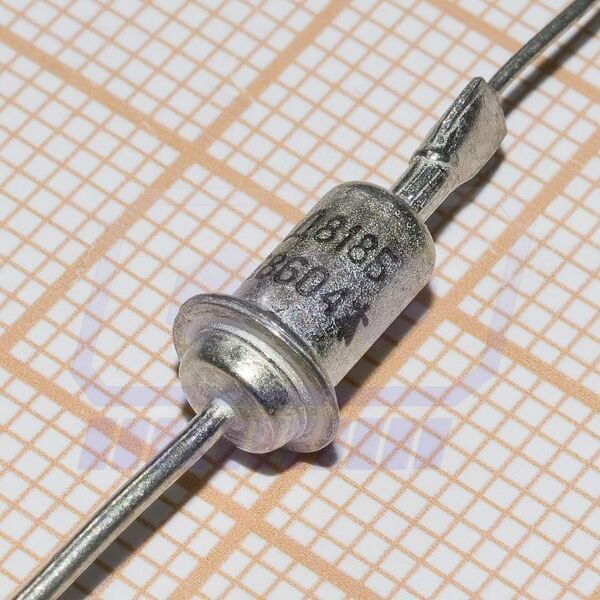

Стабилитрон Д818Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Поиск по сайту Новости DC/DC с током потребления 7 мкА

ГЛАВНАЯ » СТАБИЛИТРОНЫ » Д818 Стабилитрон Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е) — диффузионно-сплавной, прецизионный, кремниевый, малой мощности. Применяется в основном для стабилизации номинального напряжения 9 В с повышенными требованиями к стабильности напряжения в диапазоне температур от -60 до +125°С. Диапазон токов стабилизации: от 3 до 33 мА. Имеет металлостеклянный корпус и гибкие выводы. На корпусе нанесён тип стабилитрона Д818 и его цоколёвка. Его корпус в рабочем режиме является анодом (положительным электродом). Весит не более 1 г. Электрические параметры Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е) Напряжение стабилизации стабилитрона Д818 при Iст = 10 мА: при Т = +25°C: Д818А 9. ..10,35 В Д818Б 7,65…9 В Д818В 8,1…9,9 В Д818Г, Д818Д, Д818Е 8,55…9,45 В при Т = -60°C: Д818А 8,82…10,35 В Д818Б 7,65…9,16 В Д818В 8,02…10 В Д818Г 8,51…9,5 В Д818Д 8,53…9,47 В Д818Е 8,54…9,46 В при Т = +125°C: Д818А 9…10,58 В Д818Б 7,48…9 В Д818В 8,01…10,01 В Д818Г 8,5…9,5 В Д818Д 8,53. ..9,47 В Д818Е 8,54…9,46 В Уход напряжения стабилизации в диапазоне темрератур от -60 до +125°C при Iст = 10 мА: Д818А 0…0,32 В Д818Б -0,32…0 В Д818В ±160 мВ Д818Г ±80 мВ Д818Д ±32 мВ Д818Е ±16 мВ Временна´я нестабильность напряжения стабилизации при Iст = 10 мА: Д818А ±0,11 % Д818Б ±0,13 % Д818В, Д818Г, Д818Д, Д818Е ±0,12 % Дифференциальное сопротивление, не более: при Iст = 10 мА и Т = -60. ..+25°C: 18 Ом при Iст = 10 мА и Т = +125°C: 25 Ом при Iст = 3 мА и Т = +25°C: 70 Ом Предельные характеристики стабилитрона Д818 Минимальный ток стабилизации: 3 мА Максимальный ток стабилизации: При Т ≤ +50°C: 33 мА При Т = +125°C: 11 мА Рассеиваемая мощность: при Т ≤ +50°C: 300 мВт при Т = +125°C: 100 мВт Рабочая температура (окружающей среды) -60…+125°C Допускается параллельное или последовательное соединение любого числа стабилитронов.

Стабилитрон Д818Г

Количество драгоценных металлов в стабилитроне Д818Г согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах Д818Г.

Стабилитрон Д818Г количество содержания драгоценных металлов:
Золото: 0,0006 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: .

Справочник содержания ценных металлов из другого источника:
Стабилитрон Д818Г 0,0006 0 0 0 эксп.

Стабилитроны Д818Г теория

Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.



Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.

Стабилитроны Д818Г Принцип действия

Советские и импортные стабилитроны

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).

В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.

Область применения стабилитрона Д818Г

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

Маркировка стабилитронов Д818Г

Маркировка стабилитронов



Есть информация о стабилитроне Д818Г – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.

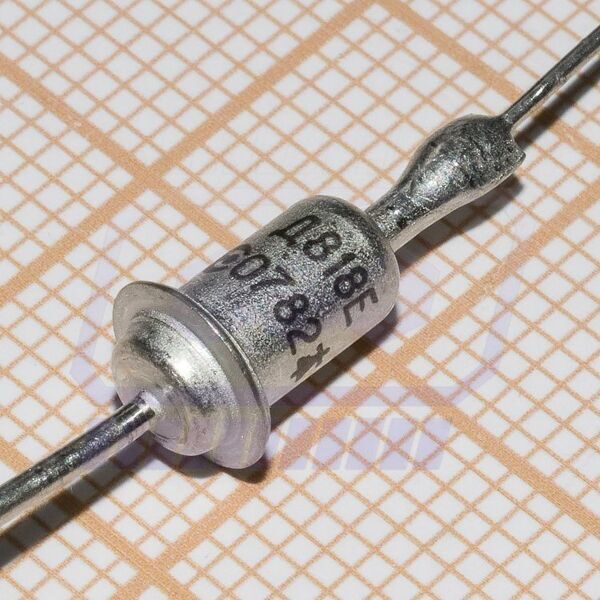

Фото Стабилитрон Д818Г:

Предназначение Стабилитрон Д818Г.

Характеристики Стабилитрон Д818Г:

Купить или продать а также цены на Стабилитрон Д818Г (стоимость, купить, продать):

Отзыв о стабилитроне Д818Г вы можете в комментариях ниже:

• Стабилитроны

D818G — Диоды | Российская электронная компания

Главная  / Товары / Диоды / Д818Г

Диоды

Стабиливольты Д818Г кремниевые, диффузионно-сплавные, маломощные, прецизионные.
Стабиливольты предназначены для стабилизации номинального напряжения 9 В в диапазоне регулирования тока 3…33 мА с повышенными требованиями к стабильности напряжения в диапазоне температур -60…+125 °С.
Стабиливольты выпускаются в металлостеклянном корпусе с гибкими выводами.
Стабиливольт максимальный вес 1г.

Основные технические параметры стабилитронов Д818Г:
• Номинальное напряжение стабилизации: 9 В при Iст 10 мА;
• Диапазон напряжения стабилизации: 7,6. ..10 В;
• Температурный коэффициент напряжения стабилизации: +0,006 %/°С;
• Дифференциальное сопротивление стабилитрона: 18 Ом при Iст 10 мА;
• Минимальный ток стабилизации: 3 мА;
• Максимальный ток стабилизации: 33 мА;
• Максимальное рассеиваемое напряжение на стабилитроне: 0,3 Вт;
• Среда эксплуатационная температура: -60 … +125 ° С

Характеристики стабилитронов D818 A , D818B, D818V, D818G, D818D, D818

23 9181, D818D, D818

23 9.81218181, D818.

%

9008.9002 % 9008.9002 %12 %

%12 %

12 %

0081

3

0002 33

0002 125

Стабилитрон типа	Уст. ном.	атист.	ДУст.	αУст.	δУст.	рст. (атист.)	ист.		Рmax	Тк. max (Тп.)	Тэнв.
							мин.	MAX
	V	MA	% 9003	92 %	% 9003	%	%	%
9000.
%.0003	Om (mA)	mA	mA	mVt	°С	°С
D 818А	9	10	—	0 … 0,020	± 0,11	18 (10) ± 0,11	18 (10) 0003	3	33	300	125	-60…+125
D 818 B	9	10	—	-0,020 . .. 0	± 0,13	18 (10)	18 (10)	33	300	125	-60…+125
D 818 V	9	10	—	± 0,010	± 0,12	18 (10)	3	18 (10)	3	0003	33	300	125	-60…+125
D 818 G	9	10	—	± 0,005	± 0,12	18 (10)	3		3		300	125	-60…+125
D 818 D	9	10	—	± 0,002	± 0,12	18 (10)	3	33	3	33	3	33	3 9003	33	0038	300	125	-60…+125
D 818Е	9	10	—	± 0,001	± 0,12	18 (10)	3	33	300 0038	125	-60…+125
D 818 ZH	9	10	—	±0,002	± 0,12	18 (10)	3	33	300		300		-60…+125
D 818 I	9	10	—	±0,001	± 0,12	18 (10)	3	33	300	125 0038	-60…+125
