Стабилитрон обозначение. Стабилитрон: обозначение, характеристики, применение и проверка

Что такое стабилитрон и как он обозначается на схемах. Как работает стабилитрон и какими характеристиками обладает. Где применяются стабилитроны и как проверить их исправность. Какие виды стабилитронов существуют.

Что такое стабилитрон и его обозначение на схемах

Стабилитрон — это полупроводниковый диод, который предназначен для стабилизации напряжения в электрических цепях. Его основное свойство заключается в способности поддерживать практически постоянное напряжение на своих выводах при изменении протекающего через него тока в определенном диапазоне.

На принципиальных электрических схемах стабилитрон обозначается следующим образом:

• Буквенное обозначение — VD (в отечественной системе обозначений)
• Графическое изображение — в виде диода с ломаной линией на конце катода

Пример обозначения стабилитрона на схеме:

Принцип работы и характеристики стабилитрона

Принцип работы стабилитрона основан на эффекте электрического пробоя p-n перехода в обратном направлении. При достижении определенного обратного напряжения (напряжения стабилизации) ток через стабилитрон начинает резко возрастать, а напряжение остается практически неизменным.

Основные характеристики стабилитрона:

• Напряжение стабилизации — напряжение, при котором начинается эффект стабилизации
• Минимальный и максимальный токи стабилизации
• Дифференциальное сопротивление — характеризует качество стабилизации
• Температурный коэффициент напряжения стабилизации
• Максимальная рассеиваемая мощность

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона имеет характерный вид с резким изгибом в области обратных напряжений. Именно этот участок используется для стабилизации напряжения.

Типичная ВАХ стабилитрона выглядит следующим образом:

Где:

• U_z — напряжение стабилизации
• I_zmin — минимальный ток стабилизации
• I_zmax — максимальный ток стабилизации

Основные области применения стабилитронов

Стабилитроны широко применяются в электронной технике для решения следующих задач:

1. Стабилизация напряжения питания в источниках питания
2. Создание источников опорного напряжения
3. Ограничение напряжения для защиты чувствительных элементов схем
4. Формирование нелинейных участков передаточных характеристик
5. Температурная компенсация в схемах

Рассмотрим некоторые типовые схемы применения стабилитронов:

Параметрический стабилизатор напряжения

Простейшая схема стабилизатора напряжения на стабилитроне:

В данной схеме стабилитрон VD поддерживает постоянное напряжение на нагрузке R_н при изменениях входного напряжения U_вх или тока нагрузки.

Ограничитель напряжения

Схема двустороннего ограничителя напряжения на стабилитронах:

Здесь стабилитроны VD1 и VD2 ограничивают входное напряжение на уровнях +U_z и -U_z соответственно.

Виды стабилитронов

Существует несколько основных видов стабилитронов:

• По мощности:
  • Маломощные (до 0,5 Вт)
  • Средней мощности (0,5-5 Вт)
  • Мощные (более 5 Вт)
• По напряжению стабилизации:
  • Низковольтные (до 10 В)
  • Средневольтные (10-50 В)
  • Высоковольтные (более 50 В)
• По конструктивному исполнению:
  • В стеклянном корпусе
  • В металлическом корпусе
  • В пластиковом корпусе
  • Для поверхностного монтажа (SMD)

Как проверить исправность стабилитрона

Существует несколько способов проверки исправности стабилитрона:

1. Проверка мультиметром:
   • В режиме «диод» измерить прямое и обратное сопротивление
   • В режиме измерения напряжения определить напряжение стабилизации
2. Проверка на специальном тестере полупроводников
3. С помощью простой схемы на источнике тока:
   • Подключить стабилитрон к источнику тока
   • Измерить напряжение на стабилитроне при разных токах

Основные признаки неисправности стабилитрона:

• Отсутствие эффекта стабилизации напряжения
• Значительное отклонение напряжения стабилизации от номинального
• Пробой в прямом или обратном направлении
• Обрыв внутренних соединений

Маркировка и система обозначений стабилитронов

Маркировка стабилитронов обычно содержит следующую информацию:

• Буквенно-цифровое обозначение серии и типа
• Напряжение стабилизации
• Допустимая мощность рассеяния
• Точность напряжения стабилизации

Пример расшифровки маркировки стабилитрона КС168А:

• К — кремниевый
• С — стабилитрон
• 168 — номинальное напряжение стабилизации 6,8 В
• А — допуск ±5%

Для SMD-компонентов часто используется кодовая маркировка из 2-3 символов.

Особенности выбора стабилитрона для конкретной схемы

При выборе стабилитрона для применения в конкретной схеме необходимо учитывать следующие параметры:

1. Требуемое напряжение стабилизации
2. Максимальный ток через стабилитрон
3. Допустимая рассеиваемая мощность
4. Требуемая точность стабилизации напряжения
5. Температурный диапазон работы
6. Конструктивное исполнение (тип корпуса)

Важно также учитывать особенности конкретного применения, например:

• Для прецизионных схем выбирать стабилитроны с малым температурным коэффициентом
• Для импульсных режимов работы учитывать допустимую импульсную мощность
• При работе на высоких частотах обращать внимание на емкость перехода

Правильный выбор стабилитрона обеспечит надежную и эффективную работу электронного устройства.

Стабилитрон КС168А — Стабилитроны — Радиодетали

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

(093) 626-46-46 Viber
(096) 626-46-46
(099) 626-46-46


Поиск:

Больше изображений

Стабилитрон КС168А

Подписаться на оповещения о цене

Стабилитроны КС168А  кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3…45 мА.

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:
   — КС133А — белая,
   — КС139А — зеленая,
   — КС147А — серая,
   — КС156А — оранжевая,
   — КС168А — красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.
Тип корпуса: КД-4-1.

Характеристики:

Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА
Температурный коэффициент напряжения стабилизации: ±0,06 %/°С
Постоянное прямое напряжение: 1 В при Iпр 50 мА
Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА
Минимально допустимый ток стабилизации: 3 мА
Максимально допустимый ток стабилизации: 45 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт

Рабочий интервал температуры окружающей среды: -60… +125 °С

Кол-во:

ИЛИ

Описание

Подробности

Стабилитроны КС168А  кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3…45 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:

   — КС133А — белая,
   — КС139А — зеленая,
   — КС147А — серая,
   — КС156А — оранжевая,
   — КС168А — красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.
Тип корпуса: КД-4-1.

Характеристики:

Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА
Температурный коэффициент напряжения стабилизации: ±0,06 %/°С
Постоянное прямое напряжение: 1 В при Iпр 50 мА
Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА
Минимально допустимый ток стабилизации: 3 мА
Максимально допустимый ток стабилизации: 45 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт
Рабочий интервал температуры окружающей среды: -60. .. +125 °С

Отзывы

5.4 Буквенно-цифровое обозначение стабилитронов бцо стабилитронов состоит из четырех элементов:

1. Первый элемент – буква “K” (для стабилитронов бытовой техники) или цифра “2” (для стабилитронов с военной приемкой). Этот элемент указывает на материал полупроводника, т.е. на кремний (Si).

2. Второй элемент – буква “C” (указывает, что данный прибор является стабилитроном).

3. Третий элемент – трехзначное число (серия). Первая цифра серии указывает на мощность стабилитрона. По второй и третьей цифрам серии определяют номинальное напряжение стабилизации.

1 2 3 Маломощные

4 5 6 Средней мощности

7 8 9 Мощные

В таблице указаны первые цифры серии.

4. Четвертый элемент – буква (указывает группу по разбросу параметров).

Пример1: КС182А

К – кремниевый, бытовой

С – стабилитрон

182 – серия

1 – маломощный,

А – разброс параметров

Пример2: 2С620А

2 – кремниевый, с военной приемкой

С – стабилитрон

620 – серия

6 – средней мощности,

А – разброс параметров

5. 5 Фотодиод

Фотодиоды – это полупроводниковые диоды, преобразующие световую энергию в энергию электрическую.

Обозначение:

Изготавливают фотодиоды из германия и кремния. Работает фотодиод при обратном включении.

Устройство:

P-n переход помещается в металлический корпус со стеклянным окном.

Принцип работы:

Принцип работы фотодиода основан на внутреннем и внешнем фотоэффекте. Когда диод не освещен, в цепи протекает обратный темновой ток небольшой величины . При освещении фотодиода происходит фотогенерация пар НЗ (т.е. возникает внутренний фотоэффект – валентные электроны, получив световую энергию фотонов, переходят из ВЗ в ЗП). Проводимость диода при этом возрастает, следовательно, возрастает обратный ток фотодиода до значения . Разность между световым и темновым токами называется фототоком:

Ф отодиод может включаться в схему как с внешним источником питания (фотодиодный режим), так и без него (ве́нтильный режим).

(Используется при слабых световых (Используется при мощных

потоках) световых потоках, например,

солнечное излучение)

p n

ННЗ Ө

Е_ВН ННЗ

Е_ВНЕШН

U_ОБР

а) Пусть имеется поток фотонов с энергией . Образовавшиеся за счет фотогенерации НЗ диффундируют к переходу. Суммарное поле перехода ( ) является ускоряющим для ННЗ, поэтому ННЗ перебрасываются полем в соседние области, образуя световой ток .

б) Пусть освещение перехода отсутствует. В этом случае фотогенерация также будет отсутствовать, поэтому через переход суммарным полем будут перебрасываться в небольшом количестве ННЗ, образованные за счет генерации, и через диод будет протекать темновой ток небольшой величины.

Рассмотрим ве́нтильный режим:

В этом режиме будут происходить те же самые процессы, что и в фотодиодном режиме, только переброс ННЗ через переход будет осуществляться исключительно за счет внутреннего поля .

Применение фотодиодов:

• В вычислительной технике фотодиоды используют в устройствах ввода-вывода информации, т. к. фотодиоды обладают хорошей развязкой между входом и выходом (отсутствует электрическая связь между входом и выходом).

• В кино-, фото-аппаратуре.

• В оптронах в качестве фотоприёмников.

• Вентили – в качестве солнечных батарей.

5.6 Светодиод

Светодиоды – это полупроводниковые диоды, преобразующие электрическую энергию в световую.

Обозначение: Пример: АЛ102Б, АЛ307А

Светодиоды работают при прямом включении.

Принцип работы:

Под действием прямого напряжения ОНЗ диффундируют в соседние области, где они рекомбинируют с зарядами противоположного знака. Рекомбинация сопровождается переходом электронов из ЗП в ВЗ. При этом выделяется энергия в виде квантов излучения .

W(эВ)

Ө

W_П

hv

W_В

Для получения видимого излучения, необходимо, чтобы ширина запрещенной зоны находилась в пределах: .

Отсюда видно, что германий и кремний для изготовления светодиодов непригодны, т.к. они имеют ширину запрещенной зоны меньшую, чем необходимо для видимого излучения ( ).

Для изготовления светодиодов применяется фосфид галлия (GaP), карбид кремния (SiC), тройные соединения, называемые твердыми растворами и состоящими из галлия, алюминия и мышьяка (Ga, Al, As) или галлия, мышьяка, фосфора (Ga, As, P).

Внесение в полупроводник некоторых примесей позволяет получить свечение различного цвета.

Кроме светодиодов, дающих видимое свечение, используются светодиоды инфракрасного излучения на основе арсенида галлия (GaAs), у которого . Они применяются в фотореле, различных датчиках, пультах, входят в состав некоторых оптронов.

Конструктивно светодиоды выполняются:

• В непрозрачных корпусах с линзой, обеспечивающей направленное излучение.

• В прозрачном пластмассовом корпусе, создающем рассеянное излучение.

• В бескорпусном варианте.

Применение:

Индикация, реле, датчики, пульты.

6 Лазеры

Существование лазера предсказал писатель Алексей Толстой в своем произведении «Гиперболоид инженера Гарина». Лазеры бывают: твердотельные, жидкостные, газовые (в зависимости от состояния рабочего вещества).

6.1 Принцип работы лазера

Для эффективного использования света желательно получить синхронное (одновременное) и синфазное (одинаковое по фазе) излучение атомов, т.е. так называемое когерентное излучение.

Пусть имеется цепочка возбужденных атомов. Атом считается возбужденным, если электрон в нем перешел со своей основной орбиты на более высокую за счет получения дополнительной энергии, например, за счет поглощения света (световой энергии), под влиянием температуры (тепловой энергии), при ударе в атом внешнего электрона (кинетической энергии) и т.д.

Пусть внешний фотон (т.е. порция световой энергии, называемая квантом) ударяется в крайний атом по направлению вдоль цепочки. Это вызовет излучение фотона из этого атома, т.е. возникнет уже два фотона. Один из них ударит в следующий атом и т.д. — имеем «принцип домино». В результате световой поток усиливается в огромное число раз. Теоретически коэффициент усиления может достигать гигантского значения – 10²⁰.

Причем, двигаться эта огромная армия фотонов, имеющих одинаковую энергию, будет в одном направлении, т.е. излучение будет когерентным!

Постоянное подведение к основному веществу дополнительной энергии (для возбуждения большого количества атомов и получения когерентного излучения) называется накачкой.

Рассмотренный примитивный вариант усилителя света получил название лазер – от начальных букв английского выражения, в переводе означающего «усиление света с помощью вынужденного излучения».

Сильноточный стабилитрон

, техническое описание, прикладная схема

Стабилитроны, которые обычно доступны, в основном имеют мощность 1/4 Вт или 1/2 Вт. И это вполне справедливо, так как основная функция стабилитрона — создание стабилизированного опорного напряжения. Стабилитроны не предназначены для непосредственного регулирования тока.

Однако для некоторых применений, где необходимо шунтирование избыточного напряжения и тока, становится полезным сильноточный или высокомощный стабилитрон.

Серия 1N53 представляет собой полный ассортимент стабилитронов высокой мощности, специально созданных для регулирования больших токов и напряжений.

Максимальная мощность 5 Вт, напряжение до 200В. Разделив мощность на номинальное напряжение диода, мы получим его эффективную пропускную способность по току.

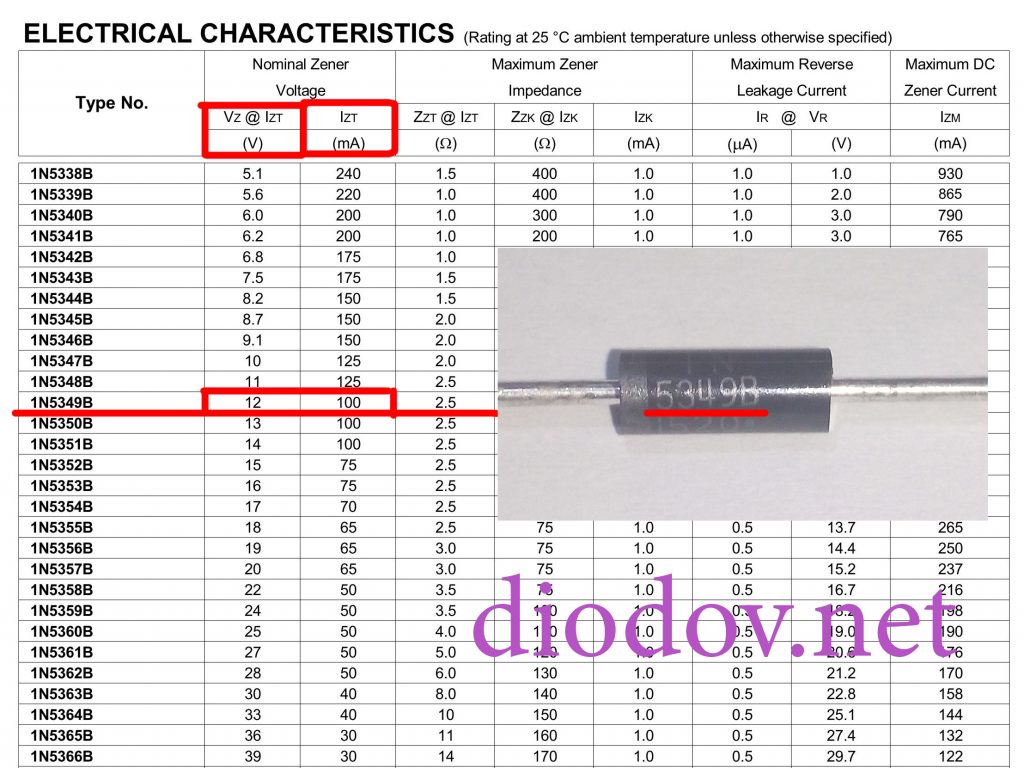

Схема распиновки и маркировки показана ниже:

Основные характеристики можно изучить, как указано ниже:

Диапазон напряжения от −3,3 В до 200 В

Класс защиты от электростатического разряда 3 (>16 кВ) для модели человеческого тела

Допустимая мощность до 180 Вт в течение 8,3 мс

Максимальная рассеиваемая мощность в установившемся режиме при TL = 25°C, длина провода = 3/8 дюйма. Снижение мощности при температуре выше 25°C составляет 5 Вт

В следующем списке приведены различные символы, используемые для обозначения электрических параметров и допусков устройства. . (TA = 25°C, если не указано иное, VF = 1,2 В макс. при IF = 1,0 А для всех типов).

• V _Z  = Reverse Zener Voltage @ I _ZT
• I _ZT  = Reverse Current
• Z _ZT  = Maximum Zener Impedance @ I _ZT
• I _ZK  = Reverse Current
• Z _ZK = максимальный импеданс Zener @ I _ZK
• I _R = Обратная утечка тока @ v _R
• V _R = Площадие
• I _{= Forward = FIRKIN0038}
• V _F = прямое напряжение @ I _F
• I _R = максимальный ток Surge @ TA = 25 ° C
• V _Z = MAMELACTE RAVER ZENER. Zener Current

Ссылаясь на приведенные выше символы, мы можем легко проверить характеристики напряжения и тока мощных стабилитронов из следующей таблицы. Эта таблица может быть использована для выбора предпочтительного стабилитрона в соответствии с нашими требованиями:

ДОПУСК И ОБОЗНАЧЕНИЕ НОМЕРА ТИПА: Приведенные выше номера типов JEDEC обозначают допуск ±5%.

НАПРЯЖЕНИЕ ЗЕНЕРА (V _Z ) и ИМПЕДАНС (I _ZT и I _ZK ): Условия проверки напряжения стабилитрона и его импеданс можно узнать из следующих данных:

Ток I _{Z приложен 40 мс ±10% перед измерениями.}

Монтажные клеммы располагаются на 3/8″ до 1/2″ над внутренним краем монтажных зажимов на корпусе диода (T _А = 25°С +8°С, -2°С).

ИМПУЛЬСНЫЙ ТОК (I _R ): Импульсный ток определяется как максимальный пиковый непериодический прямоугольный ток с шириной импульса 8,3 мс, которую может выдержать устройство.

Информация, представленная на следующем изображении, может использоваться для определения максимального импульсного тока для прямоугольной волны любой ширины импульса от 1 мс до 1000 мс.

Это можно реализовать, нанеся соответствующие точки на логарифмическую бумагу. На приведенном выше рисунке показан пример результата для стабилитрона на 3,3 В и 200 В.

РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ (DV _Z ): Спецификации регулирования напряжения для этой серии можно изучить, как указано ниже: максимальное значение согласно информации, представленной в таблице электрических характеристик. Продолжительность испытательного тока для каждого показания V _Z была записана как 40 мс ±10%.

Как определить максимальную пропускную способность по току

МАКСИМАЛЬНЫЙ ТОК РЕГУЛЯТОРА (I _ZM ): Это можно рассчитать, исходя из максимального напряжения блока типа 5%. Это означает, что это применимо только к устройству с суффиксом B.

Эффективная пропускная способность по току I _ZM для любого из этих сильноточных стабилитронов не может превышать более 5 Вт, деленных на фактическое значение V _Z устройства . При условии, что T _L = 25°C на 3/8″ для корпуса устройства.

То есть, предположим, вы используете стабилитрон на 3,3 В, тогда максимально допустимый ток для этого устройства можно рассчитать, разделив 5 на 3,3. Это равно примерно 1,5 ампера.

† Суффикс «G» говорит нам о пакете Pb-Free или пакетах Pb-Free, которые доступны в настоящее время.

Применение сильноточного стабилитрона

Как указывалось ранее, сильноточный диод можно использовать в приложениях, где рассеяние мощности допустимо и не является фактором, который следует учитывать.

Управление мощностью солнечной панели

Например, его можно использовать для эффективного управления мощностью солнечной панели без использования сложных и дорогих контроллеров. На следующем рисунке показана минимальная настройка, необходимая для реализации управления выходом панели с использованием стабилитрона высокой мощности.

Простой драйвер светодиодов

Сильноточный диод также можно эффективно использовать для изготовления дешевых, но очень надежных драйверов светодиодов, как показано ниже:

Вам слово

Итак, это было краткое описание технических характеристик высоковаттного стабилитрона IN53. В учебном пособии нам объяснили электрические характеристики, допуски и способы использования стабилитронов этого типа в практических приложениях. Надеюсь, вам понравилось. Если у вас есть дополнительные сомнения или предложения, вы можете выразить их в комментариях ниже.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

стабилитрон%20диод%20нумерация%20информация о системе и примечания по применению

Лучшие результаты (6)

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть org/Product»> CUZ30V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 30 В, USC CUZ20V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 20 В, USC CEZ6V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,2 В, ESC CUZ6V8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, USC org/Product»> CUZ12V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 12 В, USC МУЗ5В6 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 5,6 В, USM

стабилитрон%20диод%20нумерация%20система Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог данных	MFG и тип	ПДФ	Ярлыки для документов
2004 — стабилитрон SMD маркировка код 27 4F Реферат: smd диод шоттки код маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD стабилитрон SMD MARK A1 Текст: Нет доступного текста файла	Оригинал	PDF	2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа стабилитрон SMD MARK A1
ЗЕНЕР 148 Реферат: 1N414* стабилитрон стабилитрон 182 стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Техническое описание стабилитроны выпрямители Шоттки 1N4148WT-7-F Текст: Нет доступного текста файла	Оригинал	PDF	AEC-Q101 AEC-Q101 БК817-16 BC817-16-7 BC817-16-7-F БК817-25 BC817-25-7 BC817-25-7-F БК817-40 AP02015 ЗЕНЕР 148 1Н414* стабилитрон стабилитрон 182 диод стабилитрон 182 стабилитрон 102 стабилитрон 183 ZENER 148 Технический паспорт Стабилитроны Выпрямители Шоттки 1Н4148ВТ-7-Ф
стабилитрон БЗ Реферат: стабилитрон БЗ диод стабилитрон бз ДИОД БЗ ДЭ SOT23 бз диод стабилитрон Диод Б 19Стабилитрон minimelf ZENER bzy SILICON ZENER DIODE Текст: Нет доступного текста файла	OCR-сканирование	PDF	ФДО-213AB1: GLL47xxy N47xx» ZGL41-xxxy ЗМ47хх BZX85-yxx ДО-35: ДО-35 БЗС79 стабилитрон БЗ стабилитрон БЗ диод стабилитрон бз ДИОД БЖ JE SOT23 бз диод стабилитрон B 19 Стабилитрон минимэльф ZENER бзы КРЕМНИЕВЫЙ ЗЕНЕРСКИЙ ДИОД
2008 — маркировка 683 стабилитрон Реферат: 0/1N52428 стабилитрон стабилитрон ЗЛ 7 диод кз маркировка стабилитрона КЗ диод DDZ10B DDZ10C DDZ11B DDZ11C DDZ43 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 0/1N52428 стабилитрон диод стабилитрон ЗЛ 7 диод кз стабилитрон маркировка КЗ диода ДДЗ10Б ДДЗ10С ДДЗ11Б ДДЗ11С ДДЗ43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 ОТ-23 J-STD-020D ДС30408 система нумерации стабилитронов Стабилитрон Н 48 0/1N52428 стабилитрон код стабилитрона Стабилитрон SOT-23 DDZX10C DDZX11C DDZX12C DDZX13B DDZX43
2008 — система нумерации стабилитронов Реферат: Стабилитрон H 48 MD 202 DDZ9690S Стабилитрон SOD-323 DDZ9689S DDZ9691S DDZ9692S DDZ9693S J-STD-020D Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689S DDZ9717S ОД-323 J-STD-020D МИЛ-СТД-202, ДС30409 система нумерации стабилитронов Стабилитрон Н 48 МД 202 DDZ9690S Стабилитрон СОД-323 DDZ9691S DDZ9692S DDZ9693S J-STD-020D
2003 — стабилитрон ВЗ 1.2 в Аннотация: ЗЕНЕР Текст: Нет доступного текста файла	Оригинал	PDF	DDZX9682W DDZX9716 Вт ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX9707W DDZX9713W DDZ9713W DDZ9716W стабилитрон ВЗ 1,2 В ЗЕНЕР
2003 г. — нет в наличии Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47TS ОТ-363 ОТ-363, J-STD-020A МИЛ-СТД-202, DDZX20CTS-DDZX30DTS DS30416 DDZX30DTS-DDZX47TS
2003 — стабилитрон 7,5 Б 48 Реферат: СОД-123 КН DS30407 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 ДДЗ10С ДДЗ11С ДДЗ12С ДДЗ13Б ДДЗ14 ДДЗ15 ДДЗ16 DDZ18C ДДЗ20С стабилитрон 7,5 Б 48 СОД-123 КН ДС30407 6V8C
2003 — стабилитрон 7,5 Б 48 Резюме: DDZX14W 6V8C Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W DDZX10CW DDZX11CW DDZX12CW DDZX13BW DDZX14W DDZX15W DDZX16W DDZX18CW DDZX20CW стабилитрон 7,5 Б 48 6V8C
2012 — ДИОД ЗЕНЕРА YT Реферат: GX SOT23 «Marking Code 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 МИЛ-СТД-202, ДС30408 ЗЕНЕРСКИЙ ДИОД GX SOT23 «Код маркировки 183» Стабилитрон зеленый DDZX7V5C Таблица стабилитронов DDZX8V2C DDZX26
2006 — стабилитрон 1.2 в Реферат: стабилитрон A3 стабилитрон DIODE A1 H 48 стабилитрон 10c стабилитрон 12c ZENER C2 стабилитрон c1 A2 стабилитрон A2 9 стабилитрон Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43TS ОТ-363 J-STD-020C МИЛ-СТД-202, DS30416 стабилитрон 1,2 В стабилитрон А3 стабилитрон ДИОД А1 Стабилитрон Н 48 10c стабилитрон стабилитрон 12с ЗЕНЕР С2 стабилитрон с1 Стабилитрон А2 Стабилитрон А2 9
2003 — Схема стабилитрона H 48 Реферат: МАРКИРОВКА GX SOT323 DDZX14W H 48 стабилитрон маркировка стабилитрона код 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW Текст: Нет доступного текста файла	Оригинал	PDF	DDZX47W ОТ-323 ОТ-323, J-STD-020A МИЛ-СТД-202, DDZX20CW DDZX30DW DDZX30DW Схема стабилитрона Н 48 МАРКИРОВКА GX SOT323 DDZX14W Стабилитрон Н 48 код маркировки стабилитрона 30 DDZX12CW DDZX13BW DDZX15W диод yz 140 стабилитрон DDZX18CW
2003 — ДИОД ЗЕНЕРА ВЧ Реферат: ZENER DIODE 47 DDZ9684 9698 маркировка стабилитрона HG H 48 маркировка стабилитрона HG тип маркировки код 30C DDZ9681 DDZ9682 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690 ЗЕНЕРСКИЙ ДИОД ВЧ ДИОД ЗЕНЕРА 47 9698 маркировка стабилитрона HG Стабилитрон Н 48 маркировка HG код маркировки типа 30C
2003 г. — нет в наличии Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9685 DDZ9686 DDZ9687 DDZ9688 DDZ9689 DDZ9690
2012 — DDZX8V2C Резюме: DDZX26 Текст: Нет доступного текста файла	Оригинал	PDF	DDZX43 300 мВт AEC-Q101 J-STD-020 ДС30408 DDZX8V2C DDZX26
ДДЗ9В1КС Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 DDZ9V1CS
Аксиальное стекло ZENER Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	ДО-35 МЗ4614 0-204AH 0-204АА Аксиальное стекло ZENER
2006 — ДДЗ9689Т Резюме: 9702T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9689T DDZ9690T DDZ9691T DDZ9692T DDZ9693T DDZ9694T DDZ9696T DDZ9697T DDZ9699T ДДЗ9700Т 9702Т
2008 — диод yz стабилитрон Реферат: Стабилитрон H 46 Система нумерации стабилитронов H 48 Стабилитрон ZENER DIODE DDZ43S ZE 004 Стабилитрон SOD-323 DDZ9V1CS DDZ11CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz стабилитрон Стабилитрон Н 46 система нумерации стабилитронов Стабилитрон Н 48 ЗЕНЕРСКИЙ ДИОД ДДЗ43С ЗЕ 004 Стабилитрон СОД-323 DDZ9V1CS DDZ11CS
2008 — диод yz 140 стабилитрон Реферат: СТАБИЛИЗАТОР yt маркировка KN SOD323 СТАНИТОР pj H 46 стабилитрон DDZ9V1CS Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43С ОД-323 J-STD-020D МИЛ-СТД-202, ДС30414 диод yz 140 стабилитрон ЗЕНЕРСКИЙ ДИОД маркировка КН СОД323 ЗИНЕРОВСКИЙ ДИОД pj Стабилитрон Н 46 DDZ9V1CS
2008 — маркировка 683 стабилитрон Реферат: ky 202 h характеристики стабилитрона стабилитрон система нумерации стабилитрон kz диод kz стабилитрон стабилитрон ZL 27 H 48 стабилитрон ky 202 KS 2152 Текст: Нет доступного текста файла	Оригинал	PDF	ДДЗ43 500 мВт AEC-Q101 ОД-123 J-STD-020D МИЛ-СТД-202, ДС30407 маркировка 683 стабилитрон 202 г. н.э. характеристики стабилитрона система нумерации стабилитронов стабилитрон кз диод кз стабилитрон диод стабилитрон ЗЛ 27 Стабилитрон Н 48 202 г.в. КС 2152
2009 — Н8 СОД-123 Реферат: Стабилитрон h8 DDZ9716 Стабилитрон H 48 DDZ9678 DDZ9681 DDZ9682 DDZ9683 DDZ9684 ДДЗ9717 Текст: Нет доступного текста файла	Оригинал	PDF	DDZ9678 DDZ9717 500 мВт ОД-123 J-STD-020 МИЛ-СТД-202, DS30410 Н8 СОД-123 диодный стабилитрон h8 DDZ9716 Стабилитрон Н 48 DDZ9681 DDZ9682 DDZ9683 DDZ9684 DDZ9717
