Стабилизатор напряжения | Описание работы, схема подключения.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы  рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах  ТО-3 (слева)  и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как  по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное  напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5  и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об  охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа стабилизатора на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату  и быстренько собираем выше предложенную схемку подключения. Два желтеньких  – это конденсаторы, хотя их ставить необязательно.

Итак,  провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

[quads id=1]

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и  до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение  от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12  Вольт

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт?  Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для  для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый  стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт,  а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а  I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных  устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям.  Используйте же  на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Где купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.


А в видео можете посмотреть как сделать самый простой стабилизатор на LM 317:

7805, 7812, 7815 - стабилизаторы напряжения - схема включения, описание на русском, параметры, аналоги - Зарубежные стабилизаторы напряжения - Стабилизаторы напряжения - Справочник Радиокомпонентов - РадиоДом

Теперь поговорим о трех выводном стабилизаторе L7805. Микросхема выпускается в двух видах, в пластмассовом корпусе - ТО-220, например как транзистор КТ837 и металлическом корпусе - ТО-3, например как всем известный КТ827. Три вывода, если считать слева на право - то соответственно вход, минус и выход.
Последних две цифры в маркировке указывают на стабилизированный выход микросхемы - L7805 - 5 в, 7806 - 6 в.
Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии.

Обозначение на схемах стабилизатора 7805

На конденсаторы малой емкости не смотрим, желательно поставить побольше.

Внутренняя структура стабилизатора 7805

Output voltage - выходное напряжение. Input voltage - входное напряжение. В нашем примере выдает нам на выходе 5 вольт. Желательным входным напряжением производители отметили не более 10 в. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор L7805 может нам выдать одно из напряжений диапазона 4.75 - 5.25 в, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 ампер. Нестабилизированное постоянное напряжение может быть от 7.5 и до 20 в, при это на выходе будет всегда 5 в. Это есть большой плюс данного радиокомпонента.


Цоколёвка и размеры стабилизатора напряжения 7805 в пластмассовом корпусе

Цоколёвка и размеры стабилизатора напряжения 7805 в металлическом корпусе

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка тем больше нужна площадь охлаждаемой поверхности.

Производят в основном в корпусе ТО-220
Максимальный ток нагрузки: 1.5, а
Допустимое входное напряжение: 35 в
Выходное напряжение: 5 в
Число регуляторов в корпусе: 1
Ток потребления: 6 мА
Погрешность: 4 %
Диапазон рабочих температур: 0 C ... +140 C
Отечественный аналог КР142ЕН5А

Внешний вид стабилизатора напряжения 7805

Для того, чтобы стабилизатор не вывести из строя окончательно, нужно придерживаться нужного минимума на входе микросхемы, то есть если L7805, то на вход пускаем примерно 7-8 в.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U - напряжение, а I - сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность - это и есть перегрев. В результате нагрева такой прибор может перейти в состояние защиты. Легкое в использовании и отсутствие наладки и дополнительных радиокомпонентов привело к тому что стабилизатор хорошо распространился среди радиолюбителей как начинающих так и профессионалов.

стабилизатор напряжения; нерегулируемый; 6В; 1,5А; TO220AB производства STMicroelectronics L7806ACV

Количество Цена ₽/шт
+3
29120"> 37.6
+10 30
+36 19.
5
+170 18.5
Минимально 3 шт и кратно 1 шт

Страница не найдена

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Диоды Динамики Инструмент Источники питания Кабельная продукция и аксессуары Коммутационные изделия Конденсаторы КОПИ-центр Микросхемы Пайка. Клей. Химия. Платы макетные Приборы Разъемы Расходные материалы Резисторы Реле Светильники. Фонари Светодиоды Светодиодная лента. Аксессуары Телефония Транзисторы Установочные изделия Устройство защиты Хозяйственные товары Чип конденсаторы Чип резисторы Электролампы Электротехнические изделия Прочее Заказ 1-2.sale

Производитель:
Все1-2.saleA&OABBACPAgelentALFAAMDAMTECHAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallCCOChangCHEMI.CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co. , LtdGolden PowerGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJoyin Co., LTDJWCOKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMatsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNXPOmronONSOsramOT-LEDPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYBCYCD (Yueqing Chaodao Electrical Conne. ..Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОтечественныеПайка и монтажПаяльные материалыПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

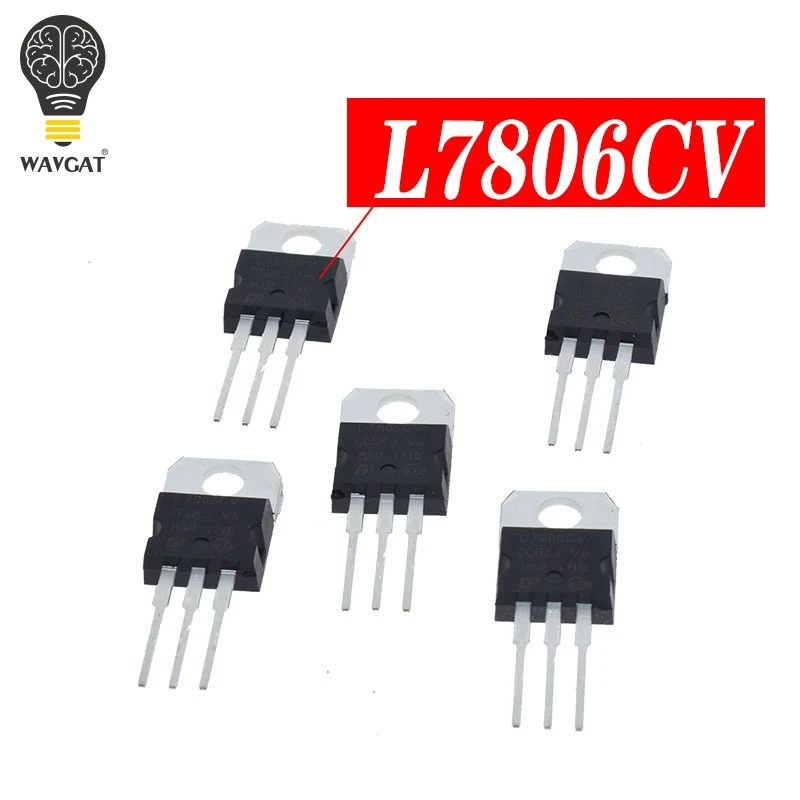

Микросхема 7806 L7806 L7806CV (TO-220) линейный стабилизатор напряжения (+6в,1.

5А)

Есть в наличии много других радиодеталей для ремонта и творчества, если что-то
интересует - спрашивайте, выложу здесь на продажу. Могу собрать и выставить
комплект необходимых деталей.


Также есть аккумуляторы и зарядные устройства, PowerBank и комплекты для их самостоятельной сборки,
карты памяти микроСД, портативные блютуз колонки, кабели, батарейки;
недорогие оптические компьютерные "мышки" (беспроводные и обычные), роутеры, USB звуковые карты;
светодиодные лампочки, фонари, прожектора;

для радиолюбителей, любителей мастерить - большой выбор радиодеталей, компонентов для ремонта
и творчества, готовые электронные модули;

для ценителей и интересующихся - китайский чай пуэр - этот чай имеет
оздоровительный эффект.


Смотрите другие мои обьявления (список пополняется),
заказав несколько лотов сразу можно существенно сэкономить на доставке.

Если нужно количество больше чем указано - сообщите об этом, при наличии - выставлю на продажу
лот с большим количеством.

Возможна оплата при встрече или доставка по Украине (по предоплате) - Новая почта, Укрпочта, доставку оплачивает покупатель.
Предоплата на карту Приватбанка. Оплата пересылки: Новая почта - при получении,
Укрпочта - при отправке посылкой, при стоимости заказа до 200грн оплатить 5грн за упаковку вместе со стоимостью товара, за пересылку - при получении. Возможна отправка этого лота заказным письмом (в спецконверте с пузырчатой пленкой, под Вашу ответственность) - 20 грн оплатить нужно вместе со стоимостью товара, при покупке нескольких лотов уточните возможность отправки заказным письмом и сумму

Временно, в связи с карантином - отправка Укрпочтой только заказов на сумму от 100грн, отправка - 2-3 раза в неделю.

Просьба к покупателям - после покупки первыми выходите на связь!

Все вопросы задавайте через сообщения здесь или на электронную почту, телефон только для экстренных случаев!

Товар в наличии, отправка Новой Почтой и Укрпочтой в рабочие дни - в основном в течении суток.

Просьба, если что-то неясно, все вопросы задавайте ДО покупки.



Сделав ставку или нажав кнопку "купить сейчас" Вы подтверждаете что ознакомились с описанием товара и Вас все устраивает, обязуетесь выкупить лот в срок 7 дней. Просьба не затягивать с оплатой, чем раньше оплатите тем раньше я смогу выслать Вашу покупку. После того как получите и проверите товар, не забудьте оставить отзыв. Если же возникнут какие-то вопросы - обращайтесь.

Удачных покупок!

LM7806-CDI за 24.96 ₽ в наличии производства CDIL

Купить IC стабилизатор напряжения LM7806-CDI производителя CDIL можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на ic стабилизатор напряжения линейныйнерегулируемый LM7806-CDI выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

  • Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

  • Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем CDIL . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

Стабилизаторы напряжения нерегулируемые практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.


Внимание!

  • Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
  • Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
  • Точную спецификацию смотрите во вкладке "Характеристики" .
  • При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя CDIL
  • Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Производитель

Кол-во каналов

Рабочее напряжение

Рабочая температура

Тип микросхемы

стабилизатор напряжения

Выходное напряжение

Вид стабилизатора напряжения

Падение напряжения

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

  • Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

  • Казахстан
  • Армения
  • Беларусь
  • Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

Стабилизаторы КРЕН 142


Стабилизаторы КРЕН серии КР142ЕН5-9 с постоянным положительным напряжением на выходе в диапазоне 5-27В широко применяются в самых различных электронных устройствах. Те напряжения, которые можно получить применяя данные стабилизаторы КРЕН 142, позволяют использовать их в блоках питания бытовой радиоэлектроники, промышленных устройств, измерительной техники и т. д.
Путём добавления в типовые схемы включения дополнительных элементов можно превратить эти источники фиксированного напряжения в источники с регулированием напряжения и тока. Если стабилизатор КРЕН 142 находится далеко (длина соединяющих проводов 1 метр и более) от фильтрующих конденсаторов выпрямителя, то на его входе необходимо также установить электролитический конденсатор. Эти стабилизаторы являются аналогами импортных стабилизаторов серии 78xx.



Схема КРЕН 142


Типовая схема КРЕН 142 стабилизатора, а также цоколевка КРЕН показаны на рисунках.



Стабилизаторы КРЕН (с фиксированным напряжением)

Условное
обозначение
Аналог Параметры
Uвых.
ном.
В
Uвых.
мин.
В
Uвых.
макс.
В
Iвых.
макс.
А
Uвх.
макс.
В
Кнест.
напр.
макс.
%/В
Кнест.
тока
макс.
%/А
КР142ЕН5А 7805 5.0 4.9 5.1 2.0 15 0.05 1.33
КР142ЕН5Б 6.0 5.88 6.12 2.0 15 0.05 1.33
КР142ЕН5В 5.0 4.82 5.18 1.5 15 0.05 1.33
КР142ЕН5Г 7806 6.0 5.79 6. 21 1.5 15 0.05 1.33
КР142ЕН8А 9.0 8.73 9.27 1.5 35 0.05 1.0
КР142ЕН8Б 12.0 11.64 12.36 1.5 35 0.05 1.0
КР142ЕН8В 15.0 14.55 15.45 1.5 35 0.05 1.0
КР142ЕН8Г 7809 9.0 8.64 9.36 1. 0 30 0.1 1.5
КР142ЕН8Д 7812 12.0 11.52 12.48 1.0 30 0.1 1.5
КР142ЕН8Е 7815 15.0 14.4 15.6 1.0 30 0.1 1.5
КР142ЕН9А 20.0 19.6 20.4 1.5 40 0.05 0.67
КР142ЕН9Б 24.0 23.52 24.48 1.5 40 0. 05 0.67
КР142ЕН9В 27.0 26.46 27.54 1.5 40 0.05 0.67
КР142ЕН9Г 7820 20.0 19.4 20.6 1.0 35 0.1 1.5
КР142ЕН9Д 7824 24.0 23.28 24.72 1.0 35 0.1 1.5
КР142ЕН9Е 7827 27.0 26.19 27.81 1.0 35 0.1 1.5
КР142ЕН9К 7827 27. 0 - - 1.5 40 - -
