Что такое стабилизатор напряжения 7815. Для чего используется стабилизатор 7815. Какие технические характеристики имеет стабилизатор 7815. Как правильно подключить и использовать стабилизатор 7815. Какие преимущества и недостатки имеет стабилизатор 7815.

Что такое стабилизатор напряжения 7815 и его основные характеристики

Стабилизатор напряжения 7815 — это линейный стабилизатор положительного напряжения с фиксированным выходным напряжением +15 В. Он относится к семейству стабилизаторов серии 78xx, где цифры 15 обозначают номинальное выходное напряжение.

Основные технические характеристики стабилизатора 7815:

  • Выходное напряжение: +15 В
  • Максимальный выходной ток: 1,5 А
  • Максимальное входное напряжение: 35 В
  • Падение напряжения: 2 В при токе 1 А
  • Рабочая температура: 0…+125°C
  • Корпус: TO-220

Стабилизатор 7815 имеет три вывода — вход, общий и выход. Он обеспечивает стабильное выходное напряжение при изменениях входного напряжения и тока нагрузки в допустимых пределах.


Области применения стабилизатора напряжения 7815

Стабилизатор 7815 широко используется в различных электронных устройствах для получения стабильного питающего напряжения +15 В. Основные области применения включают:

  • Источники питания для аналоговых схем
  • Питание операционных усилителей
  • Питание микроконтроллеров и микросхем
  • Зарядные устройства
  • Измерительные приборы
  • Промышленное оборудование
  • Автомобильная электроника

Стабилизатор 7815 позволяет получить качественное питание для чувствительных аналоговых схем, требующих напряжения +15 В. Он эффективно подавляет пульсации и помехи входного напряжения.

Схема включения и особенности использования стабилизатора 7815

Для правильной работы стабилизатора 7815 необходимо соблюдать следующие правила подключения:

  1. Входное напряжение должно быть на 2-3 В выше выходного, но не превышать 35 В
  2. Использовать конденсаторы на входе (0,33 мкФ) и выходе (0,1 мкФ) для подавления высокочастотных помех
  3. Обеспечить хороший теплоотвод при токах более 0,5 А
  4. Не допускать короткого замыкания выхода
  5. Соблюдать полярность подключения

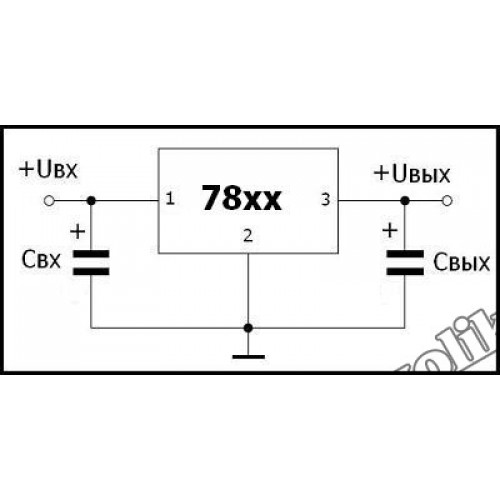

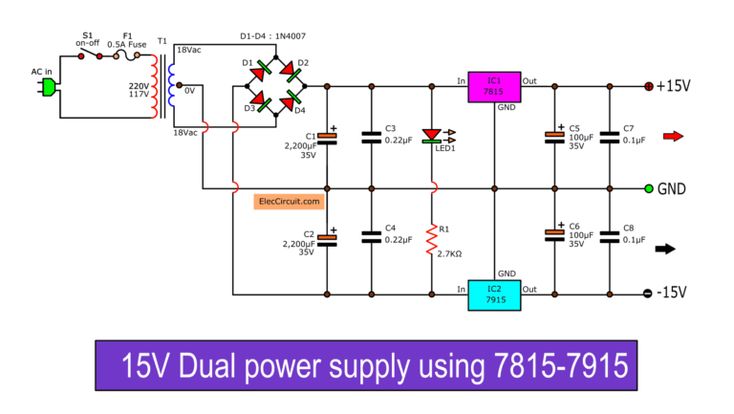

Типовая схема включения стабилизатора 7815 выглядит следующим образом:


  • Вход (1 вывод) — положительное нестабилизированное напряжение
  • Общий (2 вывод) — общий провод (земля)
  • Выход (3 вывод) — стабилизированное напряжение +15 В

Преимущества и недостатки стабилизатора напряжения 7815

Стабилизатор 7815 обладает рядом достоинств, но имеет и некоторые недостатки. Рассмотрим основные плюсы и минусы:

Преимущества:

  • Простота использования — не требует дополнительных компонентов
  • Высокая стабильность выходного напряжения
  • Защита от короткого замыкания и перегрева
  • Низкий уровень шумов и пульсаций на выходе
  • Широкий диапазон входных напряжений
  • Доступность и низкая стоимость

Недостатки:

  • Низкий КПД при большой разнице входного и выходного напряжений
  • Необходимость теплоотвода при больших токах нагрузки
  • Фиксированное выходное напряжение
  • Чувствительность к перегреву

Несмотря на недостатки, простота и надежность делают стабилизатор 7815 популярным решением для получения стабильного напряжения +15 В во многих приложениях.

Сравнение стабилизатора 7815 с аналогами

Стабилизатор 7815 имеет ряд аналогов с похожими характеристиками. Сравним его с некоторыми популярными альтернативами:


Параметр 7815 LM317 LM2940
Выходное напряжение Фиксированное +15 В Регулируемое 1,2-37 В Фиксированное +15 В
Максимальный ток 1,5 А 1,5 А 1 А
Падение напряжения 2 В 3 В 0,5 В
Защита от КЗ Есть Есть Есть

Как видно, 7815 отличается простотой применения за счет фиксированного напряжения, но уступает в гибкости настройки регулируемому LM317. LM2940 имеет меньшее падение напряжения, что повышает КПД.

Особенности монтажа и теплоотвода стабилизатора 7815

При использовании стабилизатора 7815 важно обеспечить правильный монтаж и теплоотвод для надежной работы. Основные рекомендации:

  • Использовать качественный радиатор при токах более 0,5 А
  • Применять теплопроводящую пасту между корпусом и радиатором
  • Располагать стабилизатор вертикально для лучшего охлаждения
  • Обеспечивать хорошую вентиляцию корпуса устройства
  • Не допускать касания выводов стабилизатора с радиатором

При соблюдении этих правил стабилизатор 7815 будет работать надежно и эффективно даже при максимальных нагрузках. Правильный теплоотвод позволит избежать перегрева и выхода из строя.


Типичные неисправности стабилизатора 7815 и их устранение

При эксплуатации стабилизатора 7815 могут возникать различные неисправности. Рассмотрим наиболее распространенные проблемы и способы их решения:

Отсутствие выходного напряжения:

  • Проверить наличие входного напряжения
  • Убедиться в правильности подключения выводов
  • Проверить целостность стабилизатора

Нестабильное выходное напряжение:

  • Проверить качество входного напряжения
  • Убедиться в исправности конденсаторов
  • Проверить нагрузку на превышение максимального тока

Перегрев стабилизатора:

  • Улучшить теплоотвод
  • Уменьшить входное напряжение
  • Снизить ток нагрузки

При невозможности устранить неисправность самостоятельно рекомендуется заменить стабилизатор на новый. Важно помнить, что надежность работы во многом зависит от правильности применения и соблюдения режимов эксплуатации.


стабилизатор напряжения; линейный,нерегулируемый; 15В; THT производства CDIL LM7815-CDI

  • Тип микросхемы

    стабилизатор напряжения

  • Рабочая температура

    0…125°C

  • Корпус

    TO220-3

  • Кол-во каналов

    1

  • Вид упаковки

    туба

  • Монтаж

    THT

  • Производитель

    CDIL

  • Выходное напряжение

    15В

  • Вид стабилизатора напряжения

    линейный

  • Вид стабилизатора напряжения

    нерегулируемый

  • Вес

    2g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

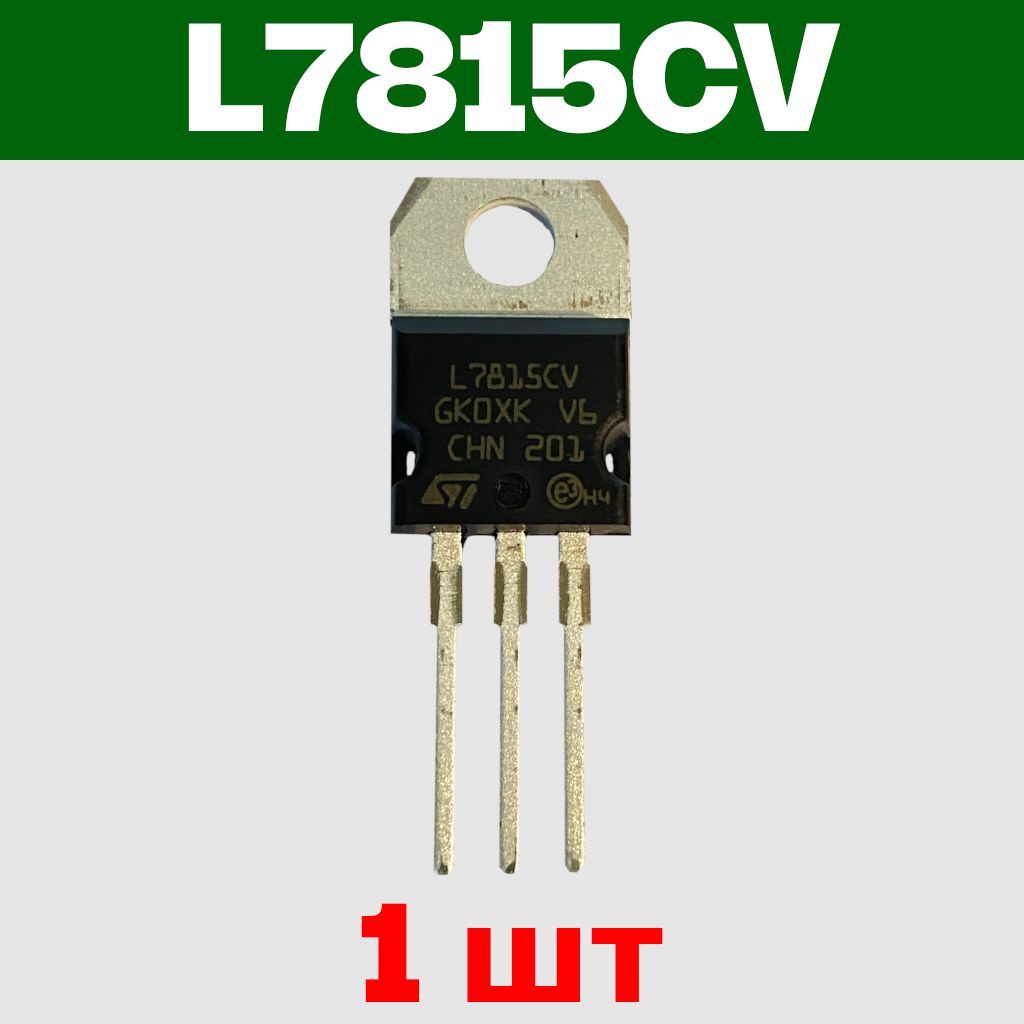

L7815CV (L7815 7815 LM7815) стабилизатор напряжения +15В, 1.
