Стабилизатор напряжения 7805: принцип работы, характеристики и применение

Что такое стабилизатор напряжения 7805. Как работает микросхема 7805. Какие основные характеристики у стабилизатора 7805. Где применяется стабилизатор 7805. Какие есть аналоги и замены микросхемы 7805.

Что такое стабилизатор напряжения 7805

Стабилизатор напряжения 7805 — это интегральная микросхема, предназначенная для стабилизации выходного напряжения на уровне +5 В. Она относится к семейству линейных стабилизаторов серии 78xx, где xx обозначает выходное напряжение. 7805 обеспечивает стабильное выходное напряжение +5 В при изменении входного напряжения в широком диапазоне.

Основные характеристики стабилизатора 7805:

• Выходное напряжение: +5 В
• Максимальный выходной ток: 1-1.5 А
• Диапазон входных напряжений: 7-35 В
• Падение напряжения: около 2 В
• Температурный диапазон: 0…+125°C
• Точность стабилизации: ±4%

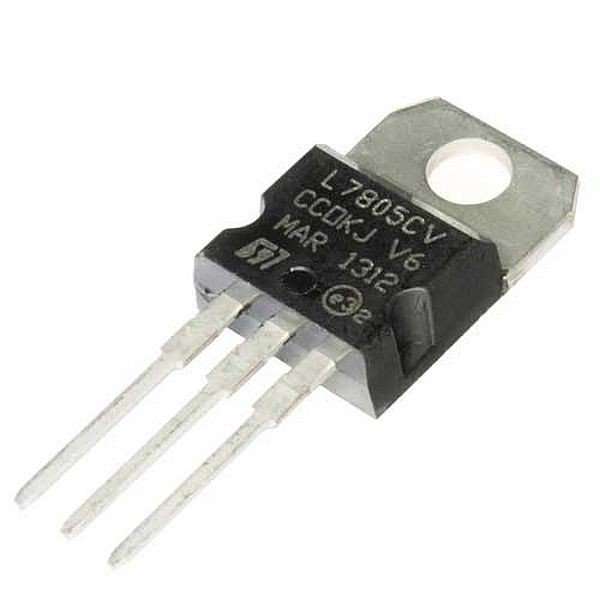

Стабилизатор 7805 выпускается в различных корпусах, наиболее распространенным из которых является TO-220. Также доступны SMD-версии в корпусах TO-252 (D-PAK), TO-263 (D2PAK) и других.

Принцип работы стабилизатора напряжения 7805

Стабилизатор напряжения 7805 работает по принципу последовательного регулирования. Его можно представить как переменный резистор, который автоматически изменяет свое сопротивление для поддержания постоянного выходного напряжения при изменении входного напряжения или тока нагрузки.

Основные этапы работы стабилизатора 7805:

1. На вход подается нестабилизированное напряжение выше 7 В.
2. Внутренний опорный источник формирует эталонное напряжение 5 В.
3. Схема сравнения сопоставляет выходное напряжение с эталонным.
4. При отклонении выходного напряжения схема управления изменяет сопротивление проходного транзистора.
5. Проходной транзистор поглощает излишнее напряжение, стабилизируя выход на уровне 5 В.

Такой принцип обеспечивает высокую стабильность выходного напряжения, но имеет низкий КПД из-за рассеивания избыточной мощности на проходном транзисторе.

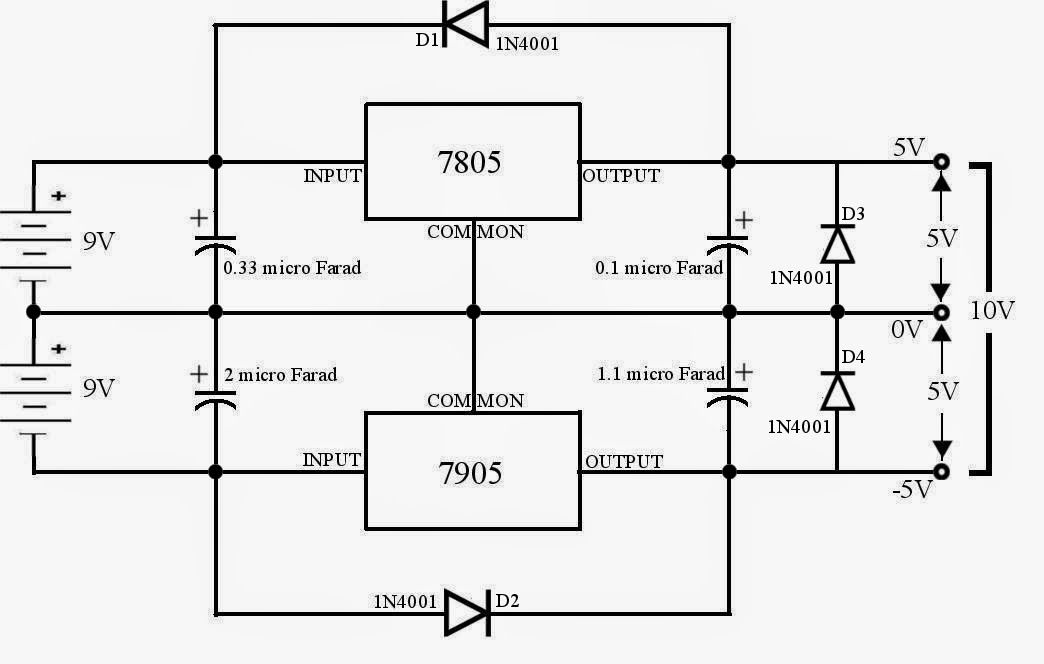

Схема включения стабилизатора напряжения 7805

Типовая схема включения стабилизатора 7805 достаточно проста и требует минимум внешних компонентов:

• Входной керамический конденсатор 0.33 мкФ
• Выходной электролитический конденсатор 1-10 мкФ
• Опциональный защитный диод

Входной конденсатор необходим для подавления высокочастотных помех и обеспечения устойчивости. Выходной конденсатор улучшает переходные характеристики и подавляет пульсации. Защитный диод предотвращает повреждение стабилизатора при наличии больших емкостей на выходе.

Пример базовой схемы включения 7805:

     +-----+
IN --|     |-- OUT
     | 7805|
GND --|     |-- GND
     +-----+
 |          |
 |          |
===        ===
0.33 мкФ   10 мкФ

При необходимости увеличения выходного тока или напряжения возможно параллельное или последовательное включение нескольких стабилизаторов 7805.

Основные применения стабилизатора напряжения 7805

Стабилизатор 7805 широко применяется в различных электронных устройствах для получения стабильного напряжения питания +5 В. Его популярность обусловлена простотой использования, доступностью и надежностью.

Наиболее распространенные области применения 7805:

• Источники питания для микроконтроллеров и цифровых схем
• Лабораторные блоки питания
• Автомобильная электроника
• Зарядные устройства для мобильных гаджетов
• Стабилизация питания в аудиотехнике
• Системы автоматики и управления

7805 часто используется для питания Arduino и других платформ разработки, требующих стабильные +5 В. В промышленных применениях стабилизатор обеспечивает надежное питание датчиков и исполнительных механизмов.

Преимущества и недостатки стабилизатора напряжения 7805

Как и любое техническое решение, стабилизатор 7805 имеет свои сильные и слабые стороны, которые необходимо учитывать при проектировании.

Преимущества 7805:

• Простота использования
• Широкий диапазон входных напряжений
• Встроенная защита от перегрузки и перегрева
• Низкий уровень шумов и пульсаций на выходе
• Доступность и невысокая стоимость
• Не требует внешних компонентов для базовой работы

Недостатки 7805:

• Низкий КПД (около 50-60%)
• Значительное тепловыделение при больших токах нагрузки
• Необходимость в радиаторе при токах более 500 мА
• Относительно большое падение напряжения (2 В)
• Невозможность получить напряжение ниже 5 В без дополнительных схем

Несмотря на недостатки, простота и надежность 7805 обеспечивают его широкое применение в электронике, особенно в устройствах с небольшим энергопотреблением.

Аналоги и замены стабилизатора напряжения 7805

Хотя 7805 остается популярным выбором, существуют альтернативные решения, которые могут быть более эффективными в определенных применениях.

Основные аналоги 7805:

• LM2940 — низковольтный стабилизатор с малым падением напряжения
• LM317 — регулируемый стабилизатор напряжения
• AMS1117-5.0 — низковольтный стабилизатор для SMD-монтажа
• LM2575-5.0 — импульсный понижающий преобразователь с высоким КПД
• MP2307 — синхронный понижающий преобразователь с встроенными МОП-транзисторами

При выборе замены 7805 следует учитывать требования к входному/выходному напряжению, току нагрузки, КПД, уровню шумов и габаритам устройства.

Особенности использования стабилизатора 7805 в современной электронике

Несмотря на появление более эффективных решений, стабилизатор 7805 продолжает использоваться в современных проектах благодаря своей надежности и простоте применения. Однако при его использовании следует учитывать некоторые особенности.

Рекомендации по применению 7805:

• Использовать радиатор при токе нагрузки более 500 мА
• Применять входной конденсатор для подавления высокочастотных помех
• Устанавливать выходной конденсатор для улучшения стабильности
• Размещать стабилизатор ближе к нагрузке для минимизации падения напряжения на проводниках
• Учитывать тепловыделение при проектировании печатной платы

В современных устройствах с батарейным питанием или требованиях к высокому КПД часто используют импульсные преобразователи вместо линейных стабилизаторов типа 7805. Однако в приложениях, чувствительных к электромагнитным помехам, линейные стабилизаторы по-прежнему предпочтительны.

Стабилизатор напряжения 7805, несмотря на свой почтенный возраст, остается востребованным компонентом в современной электронике. Его простота, надежность и доступность обеспечивают широкое применение в различных устройствах, от любительских проектов до промышленной автоматики. При правильном использовании 7805 может обеспечить стабильное и качественное питание для многих электронных схем.
