Ардуино стабилизатор напряжения

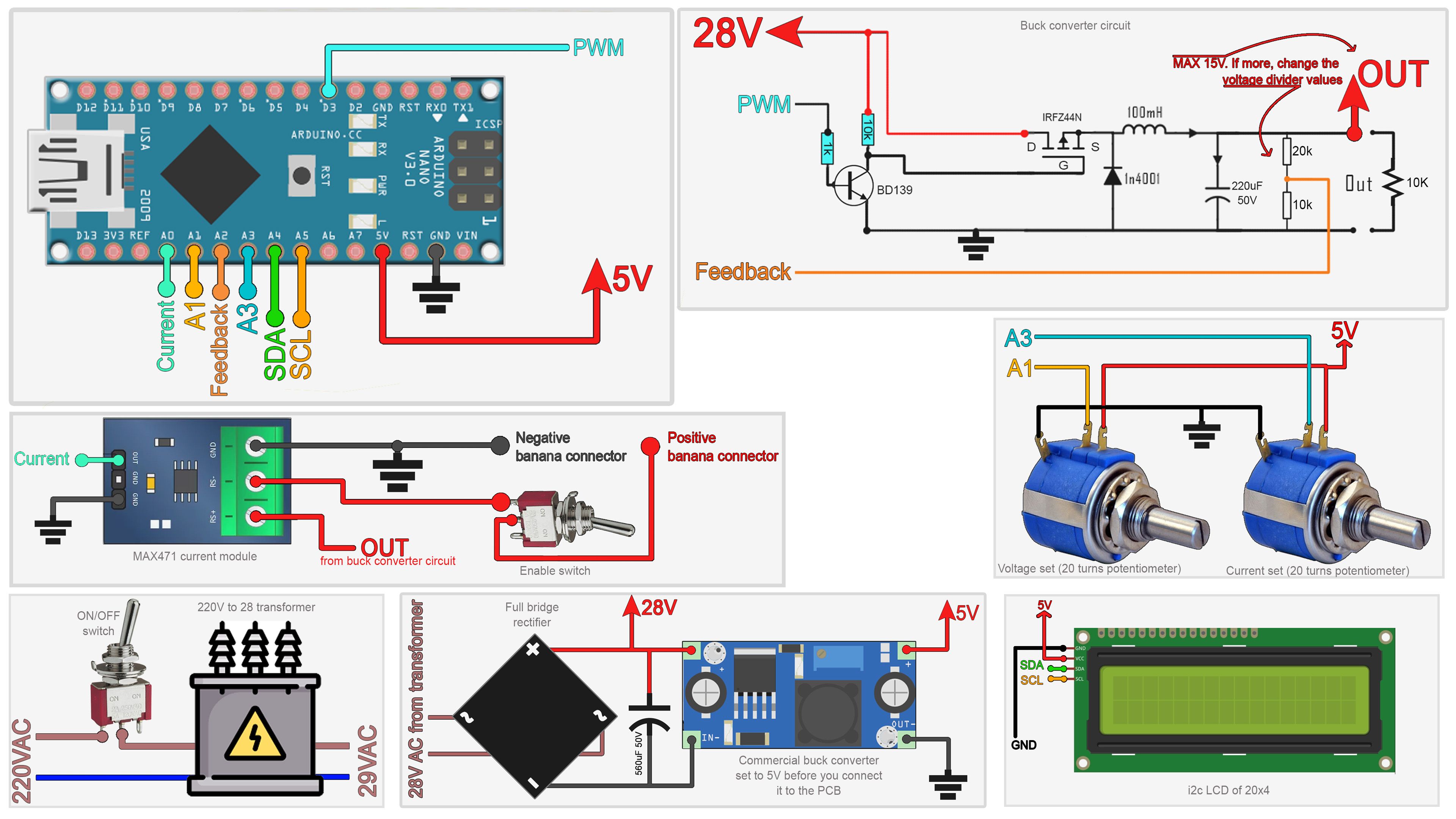

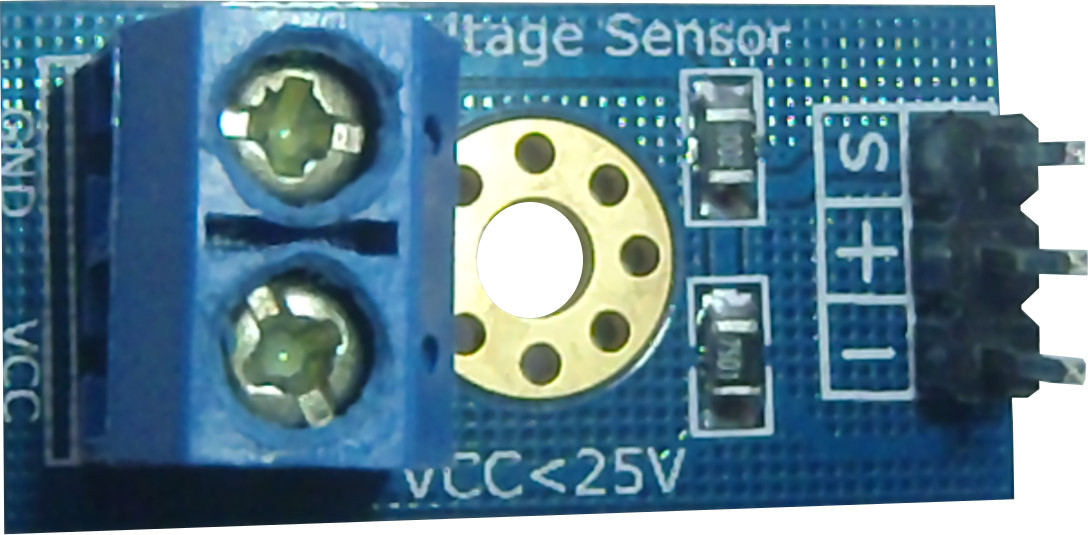

На рисунке показана схеме регулируемого стабилизатора напряжения с управлением от Arduino. Регулируемый стабилизатор питается от нестабилизированного источника постоянного напряжения 28…35 В. Выходное напряжение стабилизатора регулируется от 0 до 25 В, выходной ток до 3 А. В стабилизаторе предусмотрена плавная регулировка выходного напряжения, защита от короткого замыкания выхода и стабилизация тока при превышении заданного значения. Дополнительно применена температурная защита от перегрева выходного транзистора.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизатор напряжения LM317, 3шт. для Arduino
• 5V/3. 3V Стабилизатор напряжения для Bread board доски Arduino
• Стабилизаторы напряжения
• Модуль RP212M. Регулируемый стабилизатор напряжения 3…27 В, 10 Ампер
• Понижающий регулируемый стабилизатор напряжения MP1584EN
• Arduino Mega 2560 Замена стабилизатора напряжения
• AMS1117 3.3V – модуль стабилизатора напряжения
• Arduino стабилизатор напряжения 3,3В

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: SSR 80DA стабилизатор ардуино

Стабилизатор напряжения LM317, 3шт. для Arduino

Как я устал тебя искать дружище.

Наконец то нормальная статья в которой всё разложено по полочкам!!!!!!! Спасибо большее тебе автор. Зачётно, не думал что частотой можно так просто управлять. Моя Nano без светодиода и стабилизатора потребляет 4. Делители пробовали менять? Уважаемый Владимир. Я чайник чайникович и вопрос у меня такой-же нубский. Что я имею ввиду. Все перепроверил, провода, контакты. Ума не приложу, как вернуть Serial. Если, конечно, мое предположение верно, что слетает Baudrate.

Заранее спасибо за ответ и прошу снисхождения у профей за нубские вопросы. Добрый день! Начну с вопроса по поводу Baudrate. Все верно, при изменении тактовой частоты делителем, меняется и скорость обмена по UART.

Таким образом если в Serial. Такого значения в мониторе порта IDE Ардуино нет. Поэтому лучше подстраиваться под имеющиеся в IDE значения и в Serial.

Точно ничего не напутали? Достаточно загрузить любой другой скетч хоть пустой или Blink , чтобы Ардуино «забыла» предыдущую программу вместе с ее делителями и т.

Попробуйте Blink. Владимир спасибо за быстрый ответ. Пробовал после своего, другие скетчи из примеров Ардуины, перепрошивал загрузчик, чего только не делал.

По всему видно, что ардуина работает на 16MHz, лампочки моргают посекундно, если delay а с родного UARTa шиш, народная индейская изба — ФигВам называется.

Неужели спалил ноги Rx Tx, сразу обе, очень маловероятно. Короче, я в недоумении. Кстати, о какой плате Ардуино идет речь? Ой, в догонку, еще вопрос пожалуйста. Если я снижаю prescale до 1MHz, в скетчах, где используется SPI, тоже надо учитывать замедление таймеров?

А как? Изменение системной частоты сказывается на работе всех синхронных модулей МК. Поэтому скорость SPI также будет меняться. Но в отличие от асинхронного интерфейса UART, который требует согласования скоростей приемника и передатчика, SPI является синхронным и скорость работы задает ведущее устройство, лишь бы она была не слишком высока для ведомого. Поэтому при снижении тактовой частоты скорость SPI уменьшится, но работе это не помешает.

Спасибо вам за ваши статьи, впринципе тот же материл что в сети, но все наконец-то стало понятно : И вот вопрос по стабилизатору, я собираюсь усыплять Ардуину и питать ее напрямую от 4,5В 3хАА , нужно ли выпаивать стабилизатор если он не подключен, вроде бы как он не должен работать, но кто его знает, внутренние сопротивления, RC-фильтры.

Может вы уже замеряли сколько он потребляет в пассивном режиме? Добрый вечер! Спасибо за хороший отзыв, рад помочь. Если запитаете Ардуино в обход стабилизатора, то он не повлияет на энергопотребление. Не стоит выпаивать его. Сам я тоже не пробовал. Статей такого качества, как Ваши в интернетах, особенно русскоязычных, — по пальцам перечесть.

Спасибо Вам огромное за Ваше бескорыстно потраченное время и силы. Владимир, я совершенный дилетант, но у меня есть конкретный вопрос касательно вашей статьи. Как считаете можно ли собрать на arduino систему с цифровыми датчиками температуры, которая могла бы проработать в течение года от аккумулятора он в принципе может быть достаточно большим?

Если поставить такую цель, то можно, только аккумулятор должен быть реально большим. Всё зависит от потребляемого устройством тока, по нему можно примерно оценить время работы от аккумулятора заданной емкости погуглите «расчет времени работы аккумулятора». А вообще Ардуино для таких целей не подходит. На ней можно отладить систему, все проверить. Но в конечном устройстве, тем более, если требуется продолжительная автономная работа, лучше использовать отдельно микроконтроллер: его можно настроить на работу от внутреннего RC-генератора 8МГц, не потребуется никакая внешняя обвязка и ток в режиме сна составит менее 1мкА.

И это совсем не сложно. С Ардуино вы не добьетесь такого результата. Я сейчас пишу статью про использование микроконтроллера ATtiny85 с тактированием от внутреннего генератора. Если интересно, могу подготовить аналогичную про ATmegap.

Добрый день, спасибо за подробный ответ. Можно ли обратиться к вам лично? Нормально работает, если запитывать через пин 5V.

Минимальное где-то около 2В, при условии, что вы отключили BOD. Вообще микроконтроллеру достаточно 1,8В. Тогда bod схема контроля питания переведет микроконтроллер в состояние сброса и будет удерживать его в нем до тех пор, пока напряжение не полнимется до нужного уровня. Я все-таки очень советую почитать статью, на которую я дал ссылку. Там есть ответ на этот вопрос. Уменьшаем энергопотребление Ардуино. Данная тема весьма актуальна при разработке устройств, которые должны работать от автономного источника питания.

Это могут быть беспроводные датчики, системы контроля и автоматизации, устройства для умного дома и многое другое. Как можно заставить их работать дольше без подзарядки аккумуляторов и замены батарей? Давайте разбираться. В основе большинства плат Ардуино и ее клонов лежат AVR микроконтроллеры МК фирмы Atmel, известные своей технологией picoPower, которая позволяет добиться минимального уровня энергопотребления по сравнению с большинством МК других производителей.

Режимы энергосбережения рассмотрим чуть позже, а сейчас пока остановимся на двух других факторах: напряжении питания МК и его частоте. Согласно закону Ома, сила тока в цепи прямо пропорциональна напряжению. Поэтому для уменьшения тока, потребляемого Ардуино, необходимо уменьшить напряжение питания. Требуемое рабочее напряжение 5В или 3. Но будьте осторожны, превышение максимально допустимого напряжения питания МК для ATmegaP оно составляет 6В выведет его из строя. Если использование стабилизатора все-таки необходимо, то вместо линейных лучше использовать импульсные, так как они имеют больший КПД.

Другой фактор, влияющий на расход энергии, это тактовая частота МК. Чем выше частота МК, тем больший ток он потребляет. Если нам не нужна вся вычислительная мощь Ардуино, то можно понизить его тактовую частоту, чтобы уменьшить энергопотребление. После этого новое значение делителя, а точнее его код, записывается в младшие 4 бита регистра. На время внесения данных изменений все прерывания должны быть запрещены. Еще один важный момент на пути к минимизации энергопотребления — это выбор конкретной платы Ардуино.

Платы могут отличаться моделями используемых МК, частотой кварцевых резонаторов, микросхемами для соединения с компьютером через USB и т. Я измерил ток, который потребляют имеющиеся у меня ардуинки.

Китайский клон с микросхемой CHG потребляет 23,5мА. И начал я их с управления тактовой частотой. Бросаться в крайности и уменьшать частоту в раз может и не стоит. А вот понизить ее до 1МГц вполне адекватное решение, этого хватит для большого круга задач. Следующий шаг — снижение напряжения питания. Все еще много. Поэтому я решил выпаять из Ардуино светодиод-индикатор питания, в результате ток уменьшился до 1,2 мА — это уже что-то!

Ярлыки: ардуино , энергопотребление , arduino pro mini Возможно, Вам будет интересно:. Boss 12 июня г. Владимир 12 июня г. Unknown 20 июля г. Владимир 20 июля г. Unknown 31 июля г. Владимир 31 июля г. Unknown 29 сентября г. Владимир 29 сентября г.

5V/3.3V Стабилизатор напряжения для Bread board доски Arduino

Привет, Друзья! У меня есть парочка контроллеров Arduino Pro Mini, которые были куплены на Aliexpress по цене пару баксов за штуку. И естественно захотелось заюзать контролер в своих проектах. Я давай искать как Pro Mini питать током и каким именно. В интернетах пишут, что в Pro Mini встоенный стабилизатор тока и котроллер можно запитать током до 12 вольт и ,5 Ампер, по аналогии с Arduino Nano. Подав такое напряжение на плату, с удивлением наблюдал всем известный сизый дымок.

Arduino — торговая марка аппаратно-программных средств для построения простых Его размеры всего 15*20 мм, включая разъем micro USB, стабилизатор напряжения и полный комплект ввода-вывода Arduino Uno. Той же.

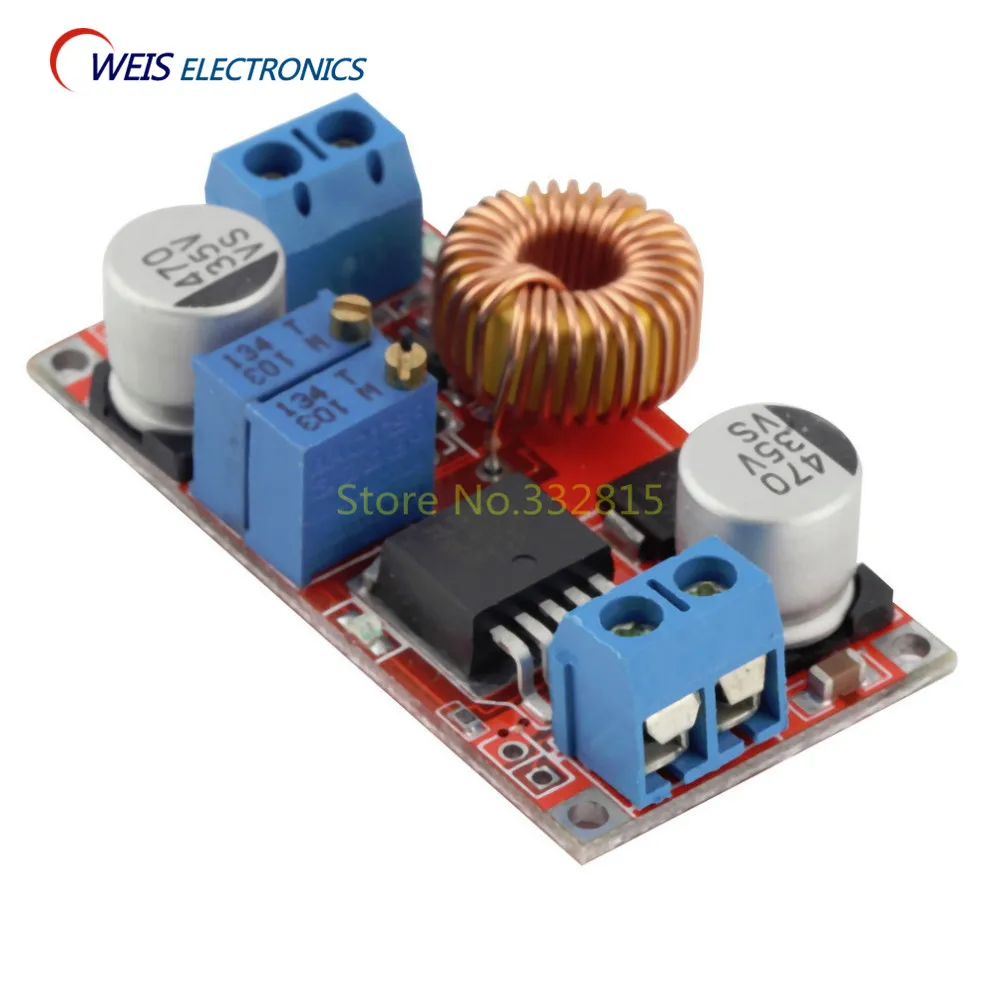

Стабилизаторы напряжения

Рассмотрим стабилизатор напряжения на примере устройства LM В его характеристиках указано: 5В 1,5А. Это значит стабилизирует он именно напряжение и именно до 5В. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока. Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение.

Модуль RP212M.

Регулируемый стабилизатор напряжения 3…27 В, 10 Ампер

Резервирование можно сделать с помощью последовательных диодов, включенных до нагрузки в каждом источнике. Правда, тогда будет нагружен либо один либо другой источник. На самом деле условий параллельной работы трансформаторов гораздо больше. При их прочтении складывается впечатление, что на параллельную работу надо включать совершенно одинаковые трансформаторы, собранные в одной партии. Но к вопросу выше про электросети это не относится.

Насколько я знаю в Уну можно подключать и 12вольтовые кроны и всё остальное.

Понижающий регулируемый стабилизатор напряжения MP1584EN

Стаб выкинуть, распиновка — в даташите. Я не очень хорошо в электронике разбираюсь, может кто указать конкретно что с чем соединять в моем случае? При таком включении он в принципе и не нужен. А подпаиваться удобней. Вот так вот сделал, регулировку выкрутил на 5V стабильно держит — заработало. Для написания комментариев, пожалуйста, авторизуйтесь.

Arduino Mega 2560 Замена стабилизатора напряжения

Как я устал тебя искать дружище. Наконец то нормальная статья в которой всё разложено по полочкам!!!!!!! Спасибо большее тебе автор. Зачётно, не думал что частотой можно так просто управлять. Моя Nano без светодиода и стабилизатора потребляет 4. Делители пробовали менять? Уважаемый Владимир.

Рабочее напряжение, Есть есть 2 модели — вольтовые и из платы светодиоды и стабилизатор напряжения — такая мелкая.

AMS1117 3.3V – модуль стабилизатора напряжения

Плата преобразователя построена на основе популярного линейного стабилизатора напряжения LM Наличными при получении Безналичный расчет Банковские карты Электронные деньги. Купить AMS 3.

Arduino стабилизатор напряжения 3,3В

Задать вопрос анонимно. Активные темы Темы без ответов. Чтобы отправить ответ, вы должны войти или зарегистрироваться. Добрый день, уважаемые форумчане. Нестабильность сетевого напряжения заставила задуматься о создании стабилизированного регулятора мощности. Есть РМ-2, но хотелось что то своё.

Почти все платы Arduino, включая Arduino Uno, работают от напряжения питания 5 В.

Тема питания для arduino очень важна, я решил ей уделить целую статью поскольку сам имел печальный опыт. Так как в основе arduino находиться микроконтроллер, то наша плата становится заложником стабильного питания, при превышении которого плата может выйти из строя и иногда дешевле приобрести новую чем ее ремонтировать. В данной статье мы обсудим как избежать «Гибели» arduino и даже продлить ей жизнь. Ну как обычно мы начнем с arduino uno r3, для остальных версий arduino все будет похоже. Данный микроконтроллер может работать с напряжением от 1,8 до 5 вольт 1.

Компактный стабилизатор напряжения AMS Выходное напряжение стабилизированное 5В, максимальный ток 1А кратковременно до 1. Модуль линейного стабилизатора напряжения с 4. Максимальный ток стабилизатора ограничен 1А, но в реальности, при большой разности входного и выходного напряжений, может быть несколько меньше.

Есть ли в Arduino Uno регулятор напряжения

Arduino

5 месяцев назад

от Kashif

Arduino — это плата микроконтроллера для создания электронных проектов и приложений. Arduino имеет возможность взаимодействовать с несколькими внешними периферийными устройствами. Наряду с внешней схемой Arduino имеет некоторые встроенные схемы, которые помогают Arduino работать без сбоев. Среди всех требований, которые должны выполняться для работы Arduino, важным фактором, который следует учитывать, является напряжение. Плавное и регулируемое напряжение помогает Arduino работать эффективно. Чтобы получить регулируемое напряжение, Arduino имеет на борту регуляторы. Давайте обсудим эти регуляторы, которые обеспечивают Arduino оптимальным напряжением:

Есть ли в Arduino Uno регулятор напряжения

Да, Arduino Uno имеет два регулятора напряжения. Один регулятор напряжения на 5 В, а другой на 3,3 В. Arduino может получать питание от нескольких источников, будь то USB или внешний источник питания. USB может обеспечить Arduino постоянным напряжением 5 В, но питание, подаваемое через разъем DC Barrel или штырь Vin, необходимо сначала отрегулировать, прежде чем периферийные устройства Arduino смогут его использовать.

Обычно Arduino питается от 7-12В. Первые регуляторы напряжения снизили его до 5 В, а затем подали на схему Arduino. Здесь регуляторы напряжения снимают избыточное напряжение в виде отвода тепла. Arduino также имеет на плате контакт вывода питания 3,3 В. Чтобы получить 3,3 В, отрегулированные 5 В снова пропускаются через второй регулятор напряжения, который еще больше снижает 5 В до 3,3 В.

Типы регуляторов напряжения в Arduino

Два типа регуляторов напряжения используются в Arduino Uno и большинстве плат:

• Регулятор 5 В (SPX1117M3-L-5)
• Регулятор 3,3 В (LP2985-33DBVR)

Напряжение на разъемах Vin и DC регулируется регулятором 5 В, однако входное напряжение USB по умолчанию составляет 5 В, поэтому оно напрямую передается на выходной контакт. Напряжение USB регулируется в случае регулятора 3,3 В, чтобы обеспечить выход 3,3 В. На следующей диаграмме показано графическое представление двух встроенных регуляторов Arduino.

Регулятор напряжения Arduino 5V

SPX1117M3-L-5 — основной регулятор напряжения Arduino. Он может принимать до 20 В и преобразовывать его в 5 В, однако не рекомендуется сильно давить на регулятор напряжения, подавая напряжение, превышающее требуемое оптимальное напряжение. Оптимальное значение для стабилизатора на 5 В находится где-то между 7-12 В. Применение напряжения ниже 7 В может привести к колебаниям выходного напряжения Arduino, поскольку некоторые напряжения теряются при рассеивании тепла, а около 0,7 В потребляется диодом для защиты от обратного тока. В следующей таблице приведено краткое описание ограничений регулятора 5 В.

Регулятор	Минимальное входное напряжение	Максимальное входное напряжение	Максимальный выходной ток
5В	6,2 В	20 В	1А

Примечание: Подача большего напряжения на Arduino приведет к нагреву регуляторов. Как только тепло выходит за пределы регулятора, он автоматически перезагружает плату Arduino и не выключает ее до тех пор, пока регулятор не достигнет своего нормального состояния.

Регулятор напряжения Arduino 3,3 В

В более старых платах Arduino нам необходимо питать их от напряжения 3,3 В, поскольку с изменением технологии 5 В становится стандартным напряжением для плат Arduino. Теперь все новые платы Arduino имеют встроенные стабилизаторы на 3,3 В, которые при необходимости обеспечивают нас необходимым напряжением. Кроме того, старые платы имеют слишком низкие ограничения по току до 50 мА, но новые стабилизаторы на 3,3 В могут доходить до 150 мА. Новый регулятор LP2985 — это высококачественный и эффективный регулятор, который может очень легко питать различные устройства.

Как показано выше, этот регулятор на 3,3 В подключен к регулятору на 5 В, он снижает регулируемое выходное напряжение 5 В до 3,3 В. В следующей таблице показаны характеристики регулятора Arduino LP2985.

Регулятор	Минимальное входное напряжение	Максимальное входное напряжение	Максимальный выходной ток
3В	3,58 В	16В	150 мА

Заключение

Регуляторы напряжения важны при работе с Arduino. Несколько источников питания предназначены для запуска Arduino. Принимая плавное напряжение, которое может запустить наш проект, очень важно. Arduino имеет два типа регуляторов напряжения, которые могут поддерживать уровень напряжения, поэтому Arduino не сгорает и не нагревается. Эта статья поможет вам найти хороший источник питания с учетом требований стабилизаторов напряжения.

Об авторе

Кашиф

Я инженер-электрик. Я люблю писать об электронике. Мне нравится писать и делиться новыми идеями, связанными с новыми технологиями в области электроники.

Посмотреть все сообщения

Подсистемы ядра

— Понимание блока питания Arduino Uno

В этой статье мы подробно рассмотрим подсистему питания Arduino Uno. Важно понимать пути подачи питания на Arduino, чтобы мы могли правильно использовать встроенные средства для оптимизации общего источника питания наших проектов.

Связанный:

• Бесплатный курс по Arduino для начинающих.
• Бесплатный курс по встраиваемым системам.

Статья может показаться немного технической для новичков, но я все же рекомендую вам ее прочитать. Я отформатировал статью таким образом, чтобы помочь всем читателям найти то, что они ищут.

Подсистему питания Arduino Uno можно разделить на две основные части. Первая часть — это система, которая генерирует напряжение 5 В, необходимое для работы микроконтроллера. И вторая часть — это система, которая управляет подачей питания, когда мы подключаем более одного входа питания к Arduino. (Да, Arduino может питаться несколькими способами). Последняя система также отвечает за генерацию бортового напряжения 3,3 В.

Итак, две основные части

1. Подсистема регулятора напряжения — это часть, которая генерирует 5В.
2. Подсистема управления несколькими входами — это часть, которая управляет несколькими входами.

Давайте посмотрим на официальную схему, чтобы найти нашу подсистему питания Arduino Uno. Схема блока питания Arduino

(Нажмите, чтобы увеличить)

Начнем с первой части.

Содержимое

Подсистема регулятора напряжения Arduino Uno

Это часть подсистемы питания Arduino Uno, где вырабатывается стабильная и постоянная мощность 5В. Эти 5 В требуются микроконтроллеру, шилдам Arduino и другим необходимым компонентам на плате.

Понимание аппаратного обеспечения подсистемы регулятора напряжения

Питание 5 В обеспечивается регулятором напряжения с малым падением напряжения (LDO). Регуляторы напряжения принимают входной сигнал, понижают его и обеспечивают стабильный выход постоянного тока. В процессе понижения разница между выходом и входом излучается в виде тепла в обычных регуляторах напряжения. Таким образом, мы должны учитывать эти потери при разработке наших схем.

Но на Arduino Uno у нас есть регулятор напряжения с малым падением напряжения. Он рассеивает меньше энергии в виде тепла. Это позволяет нам иметь выход, который очень близок к входу. По сути, вы можете получить 5 В на выходе, даже если на входе всего 6 В. Давайте взглянем на схему этой подсистемы вместе с физическим расположением компонентов.

Подсистема регулятора напряжения со ссылками на фактическое размещение компонентов на плате

Понимание соединений подсистемы регулятора напряжения Arduino Uno

Прямоугольный блок слева, озаглавленный X1, представляет собой соединитель ствола. Соединитель ствола нуждается в постоянном источнике постоянного напряжения в диапазоне 6-12В. Соединитель ствола также должен иметь определенную полярность, как показано ниже. Центр должен быть положительным, а внешнее покрытие должно быть отрицательным, или, в нашем случае, GND. На вашем адаптере AC-DC должен быть напечатан этот символ

. Цилиндрический разъем подключен к диоду D1. Это предохранительный механизм. Диод гарантирует, что если вы используете цилиндрический разъем с полярностью, отличной от указанной, источник обратной полярности не попадет в систему, и вы не поджарите свою плату.

Мы можем получить доступ к питанию, которое мы вводим через X1, через контакт Vin на шине расширения питания. Вы можете использовать его для питания любых других внешних компонентов в вашем проекте.

Диод подключен к регулятору напряжения LDO. Регулятор напряжения преобразует входное напряжение в 5В. Впоследствии этот сигнал включает плату Arduino Uno. Сгенерированное здесь напряжение 5 В можно получить через контакт 5 В на шине расширения питания.

Есть два электролитических конденсатора и керамический конденсатор. Эти конденсаторы известны как обходные конденсаторы. Мы используем эти конденсаторы для устранения паразитных пульсаций переменного тока и получения чистого бесшумного выхода постоянного тока.

Работа подсистемы регулятора напряжения Arduino Uno R3

Вход, подаваемый на бочкообразный разъем, проходит вперед только при правильной полярности, к нему можно получить доступ по Vin. Двигаясь дальше, входной сигнал проходит через регулятор напряжения LDO и вместе с конденсаторами получается чистое и стабильное 5В. подсистема питания Arduino Uno

Подсистема управления несколькими входами Arduino Uno

Если цилиндрический разъем подает питание на наш проект Arduino, и мы решили обновить программу или получить некоторые значения от датчиков на нашем экране, мы можем просто подключить USB кабель и сделать это, не отсоединяя адаптер переменного/постоянного тока.

За этой простотой использования скрывается функциональность очень интуитивно понятной схемы, которая за долю секунды принимает решение игнорировать питание от USB-порта, сохранить неповрежденной линию передачи данных и продолжать получать питание от цилиндрического разъема.

Очевидно, что Arduino Uno не может принимать оба входа. Потому что без какого-либо управления это привело бы к скачку напряжения. А это повредит плату. Так что механизм отбора присутствует. Это подсистема управления несколькими входами. Подсистема управления несколькими входами со ссылкой на фактический компонент (операционный усилитель, силовой полевой МОП-транзистор Arduino и регулятор 3,3 В), размещенный на плате

Понимание аппаратного обеспечения подсистемы управления несколькими входами

Описанный выше механизм выбора аппаратный. Мы используем компаратор, чтобы выбрать наиболее подходящий источник питания для платы. Компаратор на Arduino Uno — это (ИС) цифровое электронное устройство, которое сравнивает два входа, а затем переводит выход либо на 5 В, либо на землю (в нашем случае).

Компаратор

Компаратор — это операционный усилитель, который сравнивает инвертирующие и неинвертирующие входы и пытается их сбалансировать. Это очень быстрая схема принятия решений. Учитывая символы операционного усилителя, показанные ниже. Если неинвертирующее напряжение больше, чем инвертирующее, выход переходит на +V. Если инвертирующее напряжение больше, чем неинвертирующее, выход переходит в -V.



Какова функция Arduino p MOSFET?

Выход компаратора подключен к Arduino p MOSFET. МОП-транзистор действует как переключатель. И в зависимости от выхода компаратора он принимает решение либо получить свои 5 В от компаратора, либо от линии питания USB.

Выход Arduino p MOSFET затем подключается к линии 5 В на выходе регулятора напряжения LDO (не показан на схеме выше) и к встроенному стабилизатору 3,3 В.

Ниже мы увидим работу MOSFET и роль, которую он играет в системе питания Arduino Uno.

Работа подсистемы управления несколькими входами

Компаратор получает два входа. Вин с бочкового разъема и 3,3В с бортового стабилизатора напряжения. Вход Vin перед подключением к компаратору проходит через схему делителя напряжения. Схема делителя напряжения делит напряжение Vin ровно на половину его исходного значения.

Значит, если Vin = 6В, то Vin на входе компаратора будет 3В. Если вы хотите получать питание от бочкообразного разъема, Vin должно быть больше 3,3 В, чтобы компаратор принял решение в его пользу. Следовательно, Vin должно быть не менее 6,6 В.

Если Vin > 3,3 В, компаратор переключается на 5 В, а Arduino P-MOSFET выключается (размыкающий переключатель), позволяя питанию поступать через цилиндрический разъем. Vin (неинвертирующее) > 3,3 В (инвертирующее). Следовательно, выход переходит на +Vcc.

Если Vin < 3,3 В, компаратор подключается к GND, и P-MOSFET включается (замкнутый переключатель), чтобы обеспечить питание от порта USB. Vin (неинвертирующее) < 3,3 В (инвертирующее). Следовательно, вывод -Vcc.

Arduino MOSFET действует здесь как переключатель и обеспечивает правильный источник питания. Он либо подает питание от USB-соединения. Или он подает питание от цилиндрического разъема, сохраняя нетронутой часть последовательной связи USB. Выходной сигнал МОП-транзистора подается на встроенный стабилизатор 3,3 В. Затем этот регулятор генерирует 3,3 В, которые мы можем использовать. Таким образом, дуэт компаратор-МОП-транзистор работает с несколькими источниками питания, и у нас на одну проблему меньше.

Заключение

В этой статье мы рассмотрели проводку шины расширения питания. Это также должно помочь вам ответить на вопрос о том, как возможно, чтобы бочкообразный разъем подавал питание на Arduino и одновременно подключал USB-кабель для передачи данных на микроконтроллер Arduino. На этом мы завершаем подсистему питания Arduino Uno.
