Какие существуют основные типы стабилизаторов напряжения. Чем отличаются релейные, электромеханические и электронные стабилизаторы. Как выбрать подходящий стабилизатор напряжения для дома или офиса. Преимущества и недостатки разных типов стабилизаторов.
Основные типы стабилизаторов напряжения
Стабилизаторы напряжения предназначены для защиты электроприборов и оборудования от перепадов напряжения в электросети. Существует несколько основных типов стабилизаторов напряжения:
- Релейные стабилизаторы
- Электромеханические стабилизаторы
- Электронные стабилизаторы
Каждый тип имеет свои особенности, преимущества и недостатки. Рассмотрим подробнее характеристики каждого вида стабилизаторов.
Релейные стабилизаторы напряжения
Релейные стабилизаторы также называют ступенчатыми. Их принцип работы основан на переключении обмоток трансформатора с помощью электромагнитных реле.
Принцип работы релейного стабилизатора
При изменении входного напряжения срабатывают определенные реле, которые подключают нужную обмотку трансформатора. За счет этого на выходе поддерживается стабильное напряжение.
Преимущества релейных стабилизаторов:
- Простая конструкция
- Невысокая стоимость
- Высокая надежность
- Широкий диапазон входных напряжений
- Способность выдерживать значительные перегрузки
Недостатки:
- Ступенчатая регулировка напряжения
- Низкая точность стабилизации (±5-10%)
- Возможны скачки напряжения при переключении ступеней
Релейные стабилизаторы хорошо подходят для защиты бытовой техники в домах и квартирах с нестабильным напряжением в сети.
Электромеханические стабилизаторы напряжения
Электромеханические стабилизаторы также называют сервоприводными. В их основе лежит автотрансформатор с подвижным контактом.
Как работает электромеханический стабилизатор
При изменении входного напряжения сервопривод перемещает щетку по обмотке автотрансформатора, изменяя коэффициент трансформации. Это обеспечивает плавную регулировку выходного напряжения.
Достоинства электромеханических стабилизаторов:
- Высокая точность стабилизации (±1-2%)
- Плавная регулировка без скачков
- Способность работать при больших перегрузках
- Широкий диапазон входных напряжений
- Хорошая помехозащищенность
Недостатки:
- Высокая стоимость
- Большие габариты и вес
- Низкое быстродействие
- Необходимость периодического обслуживания
Электромеханические стабилизаторы оптимальны для защиты чувствительного оборудования, требующего высокой точности стабилизации напряжения.
Электронные стабилизаторы напряжения
Электронные стабилизаторы используют полупроводниковые элементы (тиристоры или симисторы) для регулировки напряжения.
Принцип действия электронного стабилизатора
Микропроцессор анализирует входное напряжение и управляет переключением обмоток трансформатора с помощью тиристоров. Это позволяет быстро и точно поддерживать заданное выходное напряжение.
Преимущества электронных стабилизаторов:
- Высокая точность стабилизации (±1-3%)
- Высокое быстродействие
- Плавная регулировка без искажений
- Бесшумность работы
- Компактные размеры
Недостатки:
- Высокая стоимость
- Чувствительность к перегрузкам
- Сложность конструкции
Электронные стабилизаторы подходят для защиты сложной электронной техники, требующей высокой точности стабилизации и быстрой реакции на изменения напряжения.
Как выбрать подходящий тип стабилизатора напряжения?
При выборе стабилизатора напряжения следует учитывать несколько факторов:
- Диапазон входных напряжений в вашей электросети
- Мощность подключаемого оборудования
- Требуемая точность стабилизации
- Скорость реакции на изменения напряжения
- Бюджет на покупку стабилизатора
Для большинства бытовых приборов подойдет недорогой релейный стабилизатор. Для защиты чувствительной электроники лучше выбрать электронный или электромеханический стабилизатор с высокой точностью.
Сравнение основных характеристик разных типов стабилизаторов
Для наглядного сравнения характеристик рассмотрим таблицу с основными параметрами стабилизаторов разных типов:
| Параметр | Релейный | Электромеханический | Электронный |
|---|---|---|---|
| Точность стабилизации | ±5-10% | ±1-2% | ±1-3% |
| Быстродействие | Среднее | Низкое | Высокое |
| Диапазон входных напряжений | Широкий | Широкий | Средний |
| Перегрузочная способность | Высокая | Очень высокая | Низкая |
| Низкая | Высокая | Высокая |
Выбор стабилизатора напряжения для дома
Для защиты бытовой техники в квартире или частном доме в большинстве случаев будет достаточно релейного стабилизатора. Он обеспечит приемлемую точность стабилизации при невысокой стоимости.
При выборе стабилизатора для дома необходимо учитывать следующие моменты:
- Суммарная мощность подключаемых приборов
- Диапазон напряжений в вашей электросети
- Наличие мощных потребителей (кондиционер, насосы и т.п.)
- Требования к точности стабилизации для отдельных устройств
Для большинства бытовых приборов подойдет стабилизатор с точностью ±5-10%. Для защиты чувствительной техники (компьютеры, медицинское оборудование) рекомендуется выбирать более точные электронные или электромеханические модели.
Стабилизаторы напряжения для офиса и производства
В офисах и на производстве часто используется дорогостоящее оборудование, требующее качественного электропитания. Для таких условий оптимальным выбором будут электронные или электромеханические стабилизаторы с высокой точностью.
Ключевые требования к стабилизаторам для офиса и производства:
- Высокая точность стабилизации (±1-3%)
- Способность выдерживать длительные нагрузки
- Широкий диапазон входных напряжений
- Высокая надежность
- Наличие системы защиты от перегрузок и КЗ
Для защиты серверного и телекоммуникационного оборудования рекомендуется использовать электронные стабилизаторы с высоким быстродействием. Для станков и промышленного оборудования лучше подойдут мощные электромеханические стабилизаторы.
Заключение
Выбор типа стабилизатора напряжения зависит от конкретных условий эксплуатации и требований к качеству электропитания. Для бытового применения в большинстве случаев достаточно недорогих релейных стабилизаторов. Для защиты чувствительной электроники и промышленного оборудования рекомендуется использовать более точные и надежные электронные или электромеханические модели.
При выборе стабилизатора важно правильно рассчитать необходимую мощность, учесть диапазон входных напряжений и требования к точности стабилизации. Это позволит подобрать оптимальный вариант, обеспечивающий надежную защиту оборудования при разумных затратах.
Стабилизаторы напряжения — типы, особенности, выбор
Электромеханический или электронный прибор, преобразующий на входе электрическую энергию и поддерживающий в сети напряжение в нужном диапазоне при достаточно больших отклонениях входного напряжения и тока нагрузки на выходе, — это стабилизатор напряжения.
Поскольку число электроприборов в домах быстро увеличивается в связи с новыми разработками и растущими потребностями хозяев, нагрузка на сети возрастает. Особенно это заметно за чертой города, в загородных коттеджах, на дачах, где перепады напряжения становятся неизбежными. При этом пострадать может совсем недешевая электроника, которую именно стабилизатор напряжения предохранит от выхода из строя. Лучшие автоматические приборы отрегулируют выходное напряжение до оптимальных значений без вмешательства человека.
Сетевые стабилизаторы подключаются к обычной розетке и контролируют отдельные устройства.
Магистральные — имеют мощность более 4 кВт и встраиваются непосредственно в электромагистраль, обеспечивая работу всех потребителей в доме, включая освещение.
Стабилизаторы при работе в бытовых условиях либо повышают, либо понижают напряжение до 220-230 В, либо отключают питание совсем в случае перепадов ниже 160 и выше 250 В.
Типы стабилизаторов напряжения
Проблема выбора стабилизатора для дома, прежде всего, решается изучением типов стабилизаторов, их особенностей и достоинств. Наиболее распространенные устройства:
- релейные;
- электромеханические;
- электронные.
Релейные или «ступенчатые» стабилизаторы — это бытовые приборы, принцип работы которых построен на использовании силовых реле. Функционируя в автоматическом режиме, они переключают обмотки трансформатора. При анализе напряжения на входе и на выходе срабатывает определенное реле, понижающее напряжение или повышающее.
К преимуществам такого стабилизатора можно отнести:
- невысокую чувствительность к искажениям напряжения на входе;
- значительный диапазон настройки входного напряжения;
- бесшумную работу;
- возможность выдерживать длительные перегрузки — 110% от номинала, а также двукратные кратковременные — до 4 сек;
- работу при температуре окружающей среды от -20 + 40оС;
- небольшие габаритные размеры;
- срок службы — до 10 лет.
Небольшим недостатком можно считать изменение освещенности в обычной лампочке накаливания при ступенчатой стабилизации.
Стоит отметить, что за последние годы появились новые релейные стабилизаторы с улучшенными характеристиками, которые выпускает российский производитель «Энергия». Это модели разной серии и мощности — на 5, 8, 10 кВт, а также мощные трехфазные «гибридные» — на 24-30 кВт, сочетающие в себе регулировку, как релейного типа, так и электромеханическую.
В новых стабилизаторах «Энергия» предусмотрена более надежная защита от перегрузок и короткого замыкания, а также система принудительного охлаждения. Поэтому, потребители стали отдавать предпочтение долговечным стабилизаторам отечественного производителя. Кроме того, разработчики создали универсальный корпус, получив два варианта: стабилизатор для размещения на поверхности и стабилизатор навесной, еще более удобный в эксплуатации.
Электромеханические стабилизаторы
Электромеханические стабилизаторы еще называются сервоприводными, они широко используются, благодаря плавности регулировки и точности поддержания выходного напряжения в рабочем диапазоне.
Главный узел такого прибора — автотрансформатор, меняющий коэффициент трансформации и, тем самым, компенсирующий изменение напряжения на входе. Если напряжение в сети упало, то графитовая щетка приходит в движение и на выходе получается 220 В, если напряжение повысилось, то электродвигатель автотрансформатора перемещает контактор в противоположную сторону, и стабилизатор выдает те же 220 В. При большом скачке, выше 260 В, стабилизатор совсем отключит приборы-потребители.
Преимущества электромеханических стабилизаторов состоят в том, что они:
- не вносят искажения во внешнюю сеть;
- имеют хороший КПД — 97%;
- плавно обрабатывают изменение входного напряжения;
- обеспечивают высокую точность выходного напряжения с погрешностью не более 2%;
- регулируют напряжение в широком диапазоне — от 140 до 260 В.
Электромеханические стабилизаторы отлично подходят для работы при сезонных или суточных изменениях напряжения в сети. Например, при вечерних массовых подключениях к сети, когда напряжение падает, такой стабилизатор незаменим. Но при выборе учитывайте и некоторые недостатки:
- скорость регулировки невысока: после скачка или просадки напряжения требуется некоторое время;
- трущиеся части, в том числе, угольные щетки изнашиваются;
- не работает при низких температурах;
- нуждается в техобслуживании, смазывании трущихся частей один раз в год.
При резких и частых повторяющихся скачках напряжения электромеханический стабилизатор может выйти из строя, в этом случае, поможет только релейный стабилизатор.
Электронные стабилизаторы напряжения
Электронный стабилизатор выполняет аналогичные функции: поддерживает максимально приближенное к 220 В выходное напряжение. В основе работы, так же, как и у электромеханических стабилизаторов, используется трансформатор с регулировкой коэффициента трансформации в ответ на изменение входного напряжения.
Управление происходит с помощью электроники (микропроцессора), при этом, электронные ключи переключают обмотки трансформатора по ступенчатому типу. Это влияет на плавность работы и является, пожалуй, единственным недостатком таких стабилизаторов, если не считать достаточно высокую стоимость.
Преимуществ значительно больше, чем недостатков:
- точность регулировки напряжения высока, погрешность выходного напряжения менее 1%;
- работа трансформатора бесшумная;
- отсутствие задержек, быстродействие — реакция на изменение входных параметров составляет доли секунды;
- в режиме стабилизации мощность сохраняется;
- чистая синусоида на выходе, без помех.
Электронные стабилизаторы наиболее выносливые и долговечные. Эффект бесшумности достигается отсутствием двигающихся механических деталей при переключении ступеней — в отличие от электромеханического стабилизатора. Поскольку количество ступеней огромное, то и точность результата высокая.
Многие пользователи выбирают электронные стабилизаторы, благодаря полному набору функций защиты приборов-потребителей:
- защита от перегрузок;
- аварийно низкого или высокого напряжения;
- короткого замыкания;
- сверхтоков;
- от утечки тока в землю;
- от перегрева электронных ключей и трансформатора.
Все это происходит с помощью предусмотренных конструкцией автоматических выключателей, цифровых температурных датчиков, принудительного охлаждения вентилятором. Приобретение электронного стабилизатора означает наличие стабильного энергоснабжения в вашем жилище.
Инверторы
Кроме стабилизаторов постоянное напряжение обеспечивают такие приборы, как инверторы. В них совмещены несколько важных функций, поэтому, они могут исполнять роль стабилизатора напряжения, ИБП (источника бесперебойного питания) и зарядного устройства.
С инвертором у вас не будет перерыва в электроснабжении, даже если оно отключится совсем.
Особенно качественную систему электроснабжения дома можно получить с помощью инверторов «Энергия». По сравнению с обычным ИБП они создают на выходе более точные показатели, работают долго и непрерывно за счет возможности применения дополнительных аккумуляторов.
Солидный перечень стабилизаторов и инверторов компании «Энергия» и других производителей ожидает вас в интернет-магазине стройматериалов Kuzmich34.ru. Вы подберете для своего загородного дома или дачи устройство стабилизации напряжения любого типа и мощности, подходящих габаритов и способа установки, которое станет надежным «щитом» для всего имеющегося в вашем хозяйстве оборудования.
Какой стабилизатор напряжения выбрать: электромеханический или электронный
Стабилизатор напряжения – прибор, защищающий оборудование от аварий при перегрузке сети путем сглаживания выходного напряжения. Перегрузки могут быть вызваны перенапряжением, бросками питающего напряжения или высоковольтными импульсами.
Для бытовых целей, в малом бизнесе, промышленности и медицине нужны разные по своим техническим параметрам и степени защищенности стабилизаторы.
Главное отличие – мощность и точность коррекции.
Существует два вида стабилизаторов напряжения: электромеханические и электронные.
Также стабилизаторы напряжения подбирают по типу сети: однофазный или трехфазный, и по мощности подключаемого оборудования (кВт или кВА).
Широко используются бытовые стабилизаторы напряжения – при отоплении газовыми котлами в коттедже, даче или частном доме, для защиты бытовой и оргтехники.
Сравнение типов стабилизаторов напряжения или в чем разница между электромеханическим и электронным стабилизатором.
Если вы столкнулись с проблемой перепадов напряжения в сети, то вы уже озадачились вопросом подбора стабилизатора напряжения. И наверняка пришли в замешательство от ассортимента представленных моделей, производителей и диапазона цен на стабилизаторы. Разобраться в таком количестве информации достаточно трудно. Эта статья поможет вам найти качественный стабилизатор напряжения.
Чем же отличаются стабилизаторы и как из десятков названий выбрать тот, который действительно защитит вашу технику?
Стабилизаторы различаются принципом работы: релейные, электромеханические (сервомоторные, сервоприводные), электронные (симисторные, тиристорные), мощностью, эксплуатационными характеристиками, страной производства (Россия), стоимостью и самое главное — качеством, от которого зависит срок службы.
Как выбрать подходящий стабилизатор напряжения, который не только будет надежно выполнять свои функции, но и не заставит вас переплачивать?
В первую очередь необходимо сформулировать проблемы, характерные непосредственно для вашей сети. Обычно это постоянное завышенное, заниженное напряжение, или их резкие скачки. Для выбора стабилизатора желательно знать точные значения сети.
Далее необходимо выбрать стабилизатор напряжения по наиболее значимым параметрам.
1. Соответствие стабилизатора и сети
Тип стабилизатора должен соответствовать типу сети.
Однофазной сети нужен однофазный стабилизатор, трехфазной сети – трехфазный. Если в сети есть хотя бы один трехфазный прибор, необходим трехфазный стабилизатор. Он устанавливается также в том случае, когда в трехфазной сети используются однофазные приборы.
2. Мощность стабилизатора
Мощность стабилизатора подбирается исходя из суммы мощностей приборов и оборудования, которые будут к нему подключены.
Нужно определить полную мощностью нагрузки (ВА) – это сумма активной (Вт) и реактивной нагрузки (ВАр). Для расчета мощности можно использовать формулу: кВт/cos ф = кВа. Значение cos ф разное у разных потребителей. Cos ф бытовых приборов можно принять за 0,8; cos ф электродвигателей – за 0,7.
При этом покупать стабилизатор завышенной мощности не требуется, так как наши стабилизаторы имеют высокую перегрузочную способность. Считаем важным напомнить, что в момент запуска многие электроприборы (такие как асинхронные двигатели, насосы, компрессоры) имеют высокие пусковые токи, то есть потребляют больше электроэнергии, чем в ходе работы в целом.
Оптимальным решением для работы с самой требовательной техникой будет электромеханический стабилизатор, который выдерживает перегрузку в 1000%. Определить потребляемую мощность того или иного устройства вы можете, ознакомившись с техпаспортом или инструкцией по эксплуатации.
3. Уровень надежности
Выбирая стабилизатор напряжения, важно обращать внимание на частоту его отказов при тех или иных условиях, ведь именно этот показатель и говорит об уровне его надежности. В настоящее время наиболее надежными считаются 2 вида стабилизаторов:
- Ступенчатого типа – регулировка при помощи реле, обеспечивающих высокую помехоустойчивость и значительный КПД.
- Электромеханического типа, где основной элемент – автотрансформатор, обеспечивающий высокую перегрузочную способность, плавную коррекцию напряжения и высокую точность стабилизации.
4. Точность стабилизатора напряжения
Разным типам оборудования соответствует свой показатель рабочего напряжения, то есть напряжения, которое будет поступать от стабилизатора к технике.
Диапазон изменения напряжения на выходе стабилизатора называется точностью коррекции стабилизатора и измеряется в %. Чем этот показатель меньше, тем напряжение ближе к 220 В.
- Для точных измерительных приборов и сложной медицинской аппаратуры с особыми требованиями по безопасности и надежности подойдет высокоточный стабилизатор напряжения с точностью ±1%. На производстве такой стабилизатор необходим для защиты станков и оборудования, дома – при наличии дорогостоящей техники и аппаратуры.
- Большая часть бытовых и офисных электроприборов успешно работает при напряжении 210-230 В, значит, для них подойдут стабилизаторы с точностью не более 5%.
Можно ли купить дешевый стабилизатор напряжения?
Дешевый стабилизатор — в 80% случаев китайского производства, а как все мы знаем качество китайской техники оставляет желать лучшего. Если вам нужен стабилизатор только на пару лет и с весьма сомнительной гарантией защиты оборудования, то вы конечно в праве выбрать китайский.
Но если вы дорожите своей техникой, вам дорого ваше время, спокойствие, и вы не хотите переплачивать за покупку новой техники, к выбору стабилизатора стоит подойти более вдумчиво.
Цель данной статьи помочь вам разобраться в основных видах стабилизаторов и выбрать наиболее подходящий для вас.
Итак: Какой же тип стабилизатора необходим именно вам?
Как мы ранее уже говорили существует несколько основных типов стабилизаторов: релейного типа, электромеханические (сервомоторные, сервоприводные), электронные (симисторные, тиристорные).
Мы обсудим два самых надежных вида стабилизаторов: электромеханические и электронные на примере стабилизаторов напряжения российского производства Сатурн и Каскад торговой марки «Полигон».
Электромеханические стабилизаторы напряжения Сатурн
Эти приборы иначе называют сервомоторными или сервоприводными. Принцип работы электромеханических стабилизаторов напряжения заключается в том, что при изменении входного напряжения по обмотке трансформатора перемещаются графитовые щетки, изменяя выходное значение.
Этот процесс осуществляется при помощи регулируемого автотрансформатора (латр), который и перемещает щетку по катушке. Он является коммутационным элементом и регулирует напряжение на первичной обмотке вольтодобавочного трансформатора. Латр входит в качестве основного силового элемента в состав конструкции электромеханического трансформатора. В стабилизаторах Сатурн используется высококачественный автотрансформатор (латр) немецкой компании Thalheimer Transformatorenwerke GmbH (TTW).
Среди достоинств электромеханических стабилизаторов Сатурн нужно выделить высокую точность коррекции ±1%, которая не зависит от подключенной мощности и входного напряжения. Стабилизатор будет работать и защищать всю подключенную технику во всем диапазоне входных напряжений и нет необходимости переплачивать и брать стабилизатор с запасом по мощности. Регулировка напряжения плавная, стабилизаторы выдерживают перегрузки 200% в течение 100 секунд, 400% за 10 секунд и 1000% – 2 секунд.
Также среди плюсов присутствует минимальный износ механический частей за счет отсутствия щеточного узла трансформатора именно в цепи нагрузки и его работе с малыми токами.
Низкая шумность стабилизатора достигается благодаря естественной вентиляции, отсутствию вентилятора и благодаря сервоприводу.
Рекомендуется для эксплуатации в тяжелых промышленных сетях, так как коммутационный элемент (щетка) не воспринимает помехи и искажения формы тока и напряжения.
Электронные стабилизаторы напряжения Каскад
Принцип работы электронных стабилизаторов напряжения заключается в переключении при помощи симисторов или тиристоров между обмотками. В электронном стабилизаторе напряжения при изменении параметров входного напряжения, микропроцессор посылает знак на закрытие одной и открытие другой ступени. Именно так осуществляется регулировка количества задействованных витков трансформатора, что влияет на выходные показатели напряжения.
Среди достоинств электронных стабилизаторов выделяют низкий уровень шума, так как используется естественное охлаждение, быстродействие, небольшие габариты устройства. Регулирование выходного напряжения происходит без искажения и разрыва фазы.
В преимущества электронных стабилизаторов Каскад можно включить точность коррекции +/-2,5%, которая не зависит от подключенной мощности и входного напряжения. Такие стабилизаторы работают без потери мощности во всем диапазоне входных напряжений. Плавная отработка всплесков и просадок напряжения. Регулирование выходного напряжения без искажения и разрыва фазы. Как и электромеханические стабилизаторы работают с нулевыми нагрузками, а использование естественного охлаждения избавляет от шума вентилятора. За счет использования собственных трансформаторов не требуется учитывать запас по мощности. Качественная элементная база обеспечивает долгие годы работы.
Стабилизаторы напряжения должны подходить для российских сетей, а это значит, что они должны быть изготовлены с запасом по мощности и выдерживать большие перегрузки. «Сатурн» и «Каскад» выдерживают перегрузку в 1000%.
Ниже приведено видео, которое поможет осуществить выбор типа стабилизатора.
Стабилизаторы напряжения различных видов производства АО «ПФ «Созвездие» можно приобрести в розничных магазинах или через основной завод в Санкт-Петербурге.
Контактные данные: 8-800-333-00-68 (бесплатно по России), (812) 327-07-06 (Санкт-Петербург), 8 (495) 665-54-39 (Москва), e-mail: [email protected].
Если вы затрудняетесь при выборе стабилизатора напряжения, то специалисты нашей компании грамотно вас проконсультируют.
3 типа стабилизатора напряжения сервопривода, которые вы должны знать
7 августа 2019 г.
В то время Сервостабилизаторы напряжения стали обязательными для электрооборудования жилых помещений, рабочих мест и предприятий. Он защищает электрическое оборудование и машины от повышенного и пониженного напряжения и других перепадов напряжения, также известный как автоматический регулятор напряжения (AVR).
Эти физические стабилизаторы работали с электромеханическими переходами, чтобы обеспечить выходное напряжение в идеальном диапазоне.
На современном рынке доступен огромный ассортимент автоматических стабилизаторов напряжения. Это может быть однофазных или трехфазных единиц в зависимости от вида использования и необходимого предела (кВА). Трехфазные стабилизаторы бывают двух разных моделей. 1) Модели с уравновешенной нагрузкой 2) Модели с неуравновешенной нагрузкой
Их можно приобрести либо в качестве специальных блоков для машин, либо в качестве основного блока стабилизатора для целых устройств в определенном месте, например во всем доме. Кроме того, это могут быть как простые, так и компьютеризированные стабилизаторы.
Типы сервостабилизаторов напряжения
Три основных типа сервостабилизаторов напряжения. Давайте посмотрим на них
- Стабилизаторы напряжения релейного типа
- Сервоуправляемые стабилизаторы напряжения
- Статические стабилизаторы напряжения
1) Стабилизаторы напряжения релейного типа:
В этом типе стабилизатора электронная схема и набор переходников, кроме трансформатора, включают в себя схему выпрямителя, блок управления и другие скромные детали, предназначенные для повышения или понижения напряжения.
Эти стабилизаторы с малым весом и малым усилием широко используются для маломощных машин в различных областях, таких как частные, деловые, жилые и современные приложения.
Стабилизаторы напряжения релейного типа обычно компенсируют нестабильность данных ±15% с точностью от ±5% до ±10%.
Преимущества стабилизаторов напряжения релейного типа:
- Они экономичны.
- Они меньше по размеру и просты в использовании.
Ограничения стабилизатора напряжения релейного типа:
- Менее твердые
- Они менее надежны
Их реакция на колебания напряжения несколько умеренная по сравнению с другими типами стабилизаторов напряжения.
2) Стабилизаторы напряжения с сервоуправлением:
В стабилизаторах напряжения с сервоприводом регулировка напряжения завершается с помощью сервопривода. Его также называют сервостабилизатором. Это рамки замкнутого круга.
Они в основном используются для высокой точности обратного напряжения, обычно ± 1 процент с переключателями информационного напряжения до ± 50 процентов.
Существует три различных типа стабилизаторов напряжения на основе сервоприводов
- Однофазные стабилизаторы напряжения с сервоприводом
- Трехфазные балансные стабилизаторы напряжения с сервоприводом
- Трехфазные несимметричные стабилизаторы напряжения с сервоприводом
Использование и преимущества стабилизатора напряжения на основе сервопривода
- Быстро реагируют на изменения напряжения.
- Он поставляется с высокоточной стабилизацией напряжения.
- Полностью цельные
- Они могут выдерживать наводнения высокого напряжения.
Недостатки стабилизатора напряжения на основе сервопривода
- Требуют периодического обслуживания.
- Чтобы исключить ошибку, необходимо отрегулировать серводвигатель.
План серводвигателя нуждается в умелых руках.
3) Статические стабилизаторы напряжения
Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей в качестве инструмента серводвигателя на случай возникновения сервостабилизаторов. Эти статические стабилизаторы напряжения имеют чрезвычайно высокую точность, а регулировка напряжения находится в пределах ±1%. Этот статический стабилизатор напряжения содержит «понижающий и повышающий трансформатор», микроконтроллер, микропроцессор и другие важные компоненты.
Преимущества статических стабилизаторов напряжения:
- Исключительно уменьшенный размер.
- Очень быстро реагируют на колебания напряжения.
- Обладают исключительно высокой точностью регулировки напряжения.
- Поскольку нет движущихся частей, обслуживание практически не требуется.
- Они полностью надежны.
- Их производительность чрезвычайно высока.
Теги : сервостабилизаторсервостабилизатор напряжениястабилизатор напряжения
Категории : Сервостабилизатор
О нас
Компания STEPON POWERMAC была основана в 1990 году с единственной целью — производить, поставлять и экспортировать самое передовое, комплексное и, что более важно, самое передовое; несравненно инновационный ассортимент электротехнической продукции.
Адрес
Stepon Powermac (Индия) Pvt. ООО
40, Промышленная зона Прартна,
Рядом с участком для вечеринок Шакриба,
Рядом с промышленной зоной Ямуна,
CTM, Ахмедабад — 382415,
Гуджарат (ИНДИЯ).
Информация
Тел : +91 99252 07361
Эл. адрес : [email protected]
Рабочее время : 9:00 — 18:00
© Copyright Stepon Powermac Pvt. ООО [2019]. Все права защищены.
Powered by D’son Infotech
Какие существуют типы стабилизаторов напряжения?
В Индии наблюдаются высокие колебания напряжения.
Индийский стандарт качества напряжения требует, чтобы напряжение подавалось в диапазоне 10%. В городских районах колебания напряжения составляют 12%, тогда как в сельских районах колебания напряжения достигают 35% в течение 24 часов. Большинство из нас в тот или иной момент сталкивались с проблемами низкого качества напряжения и даже покупали стабилизаторы напряжения для дома, офиса и производства.
Плохое качество напряжения может привести к выходу из строя устройств с перенапряжением, приводящим к отказу нескольких устройств в данный момент времени, но существует также медленное снижение срока службы электронных устройств из-за перенапряжения, наблюдаемого в ночное время.
Какие бывают стабилизаторы напряжения?

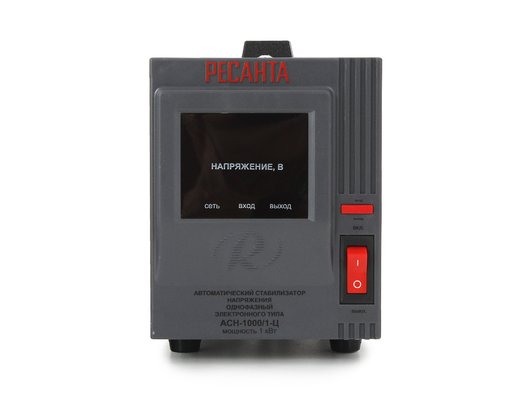

- Цифровые стабилизаторы напряжения
Вы узнаете их по коробкам, расположенным рядом с кондиционерами, телевизорами, холодильниками. Стабилизаторы этого типа предназначены для недорогого решения по защите бытовой и офисной техники от стационарных условий напряжения.
Они находят более низкое применение, поскольку качество постоянного напряжения улучшается во многих частях Индии, а также большинство приборов имеют встроенную защиту от экстремальных условий напряжения. - Сервоуправляемые стабилизаторы напряжения Используются для промышленных нагрузок или объектов, требующих динамической коррекции напряжения. В этих типах стабилизаторов используется серводвигатель для выбора правильного ответвления на трансформаторе. Их преимущество заключается в том, что они обеспечивают точное регулирование напряжения, но с другой стороны, они громоздки, шумны и страдают от таких проблем, как колебание.
- Статические стабилизаторы напряжения
Этот тип полностью электронных систем, работающих на IGBT, является довольно новым на рынке. Чувствительные электронные устройства, такие как медицинское оборудование, станки с ЧПУ и сетевая инфраструктура, требуют более быстрой коррекции в случае динамических изменений напряжения.
Они продемонстрировали улучшенную защиту для чувствительных нагрузок по сравнению с сервостабилизаторами напряжения, но находят ограниченное применение в случае оборудования, потребляющего высокие пусковые токи. - Автоматический оптимизатор напряжения (Smart Optimizer)
Это самая передовая технология для стабилизации напряжения. Это устраняет внутренние ограничения между более ранними технологиями. Он подходит для чувствительных электронных нагрузок, а также справляется с промышленными нагрузками с высокими пусковыми токами. Кроме того, использование передового встроенного программного обеспечения позволяет использовать алгоритм машинного обучения, который изучает наиболее эффективную рабочую точку напряжения и, следовательно, может экономить энергию. Эта технология также имеет встроенные функции IOT, которые помогают идентифицировать все 20 электрических неисправностей. Поскольку в этой технологии используется усовершенствованная силовая электронная схема, в настоящее время она имеет ограничение на работу с отдельными нагрузками до 30 кВА (40 л.
с.). Торговая марка POWEReasy Smart Optimizer — это первый в мире коммерчески доступный автоматический оптимизатор напряжения.
Подробное сравнение различных стабилизаторов напряжения
| Цифровой стабилизатор напряжения | Сервостабилизатор напряжения | Статический стабилизатор напряжения | Автоматический оптимизатор напряжения | |
| Подходит для | Бытовая техника | Промышленное и коммерческое оборудование | Чувствительное электронное оборудование | Все типы грузов |
| Не подходит для | Тяжелое оборудование и важные устройства | Чувствительное электронное оборудование | Двигатели и другое оборудование с высокими пусковыми токами | Индивидуальные нагрузки более 30 кВА (40 л. с.) |
| Регулятор напряжения | 15% | 1% | 1% | 1,5% |
| Защита от перенапряжения | Нет | Нет | Тип II | Тип II |
| Эффективность | 85-92% | 95-98% | 94-96% | 99% |
| Скорость коррекции | н/д | 25 В/с | 3000 В/с | 425 В/с |
| IOT включен | № | № | № | Да, с приложением |
| Устранение неисправностей | 2 из 20 | 6 из 20 | 6 из 20 | 20 из 20 |
| Защита от гармоник | № | № | № | Да |
| Потенциал энергосбережения | нет | до 5% | нет | до 18% |
| Типоразмер (15 кВА) | 2 куб. фута | 7,5 куб.
Похожие записи
|
