Стабилизаторы крен. Стабилизаторы напряжения КРЕН: особенности, применение и схемы подключения

Что такое стабилизаторы КРЕН и для чего они используются. Какие бывают типы стабилизаторов КРЕН. Как правильно подключать стабилизаторы КРЕН в схемах. Какие преимущества и недостатки имеют стабилизаторы КРЕН.

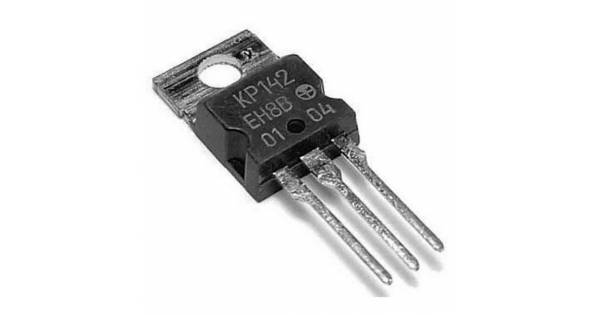

Что представляют собой стабилизаторы напряжения КРЕН

Стабилизаторы напряжения серии КРЕН (КР142) — это интегральные микросхемы, предназначенные для стабилизации постоянного напряжения в электронных устройствах. Они получили широкое распространение благодаря простоте применения и хорошим техническим характеристикам.

Название «КРЕН» происходит от маркировки этих микросхем — на корпусе обычно указывалось сокращение «КРЕН» (например, КРЕН5). Отсюда пошло и разговорное название «кренка».

Основные особенности стабилизаторов КРЕН:

• Выпускаются в корпусах с 3 выводами (вход, выход, общий)
• Обеспечивают фиксированное выходное напряжение (есть модели на 5В, 12В, 15В и др.)
• Максимальный выходной ток до 1-1,5 А (зависит от модели)
• Имеют встроенную защиту от перегрузки и перегрева
• Не требуют большого количества внешних компонентов

Основные типы и характеристики стабилизаторов КРЕН

Наиболее распространенные модели стабилизаторов серии КРЕН:

• КРЕН5 (КР142ЕН5) — выходное напряжение 5В, ток до 1А
• КРЕН8 (КР142ЕН8) — выходное напряжение 12В, ток до 1,5А
• КРЕН12 (КР142ЕН12) — выходное напряжение 15В, ток до 1А
• КРЕН22 (КР142ЕН22) — выходное напряжение 24В, ток до 1А

Важные характеристики стабилизаторов КРЕН:

• Входное напряжение: от 7-8В до 35-40В (зависит от модели)
• Нестабильность выходного напряжения: не более 1%
• Температурный диапазон: от -40°C до +85°C
• Максимальная рассеиваемая мощность: до 15 Вт (с радиатором)

Преимущества использования стабилизаторов КРЕН

Стабилизаторы напряжения серии КРЕН имеют ряд существенных преимуществ:

1. Простота применения — требуется минимум внешних компонентов
2. Компактность — все необходимые элементы интегрированы в одном корпусе
3. Надежность — имеют встроенную защиту от перегрузки и перегрева
4. Низкая стоимость по сравнению с дискретными схемами стабилизаторов
5. Широкий выбор номиналов выходного напряжения
6. Хорошие характеристики стабилизации напряжения

Благодаря этим преимуществам стабилизаторы КРЕН нашли применение в самых разных электронных устройствах — от бытовой техники до промышленного оборудования.

Типовая схема включения стабилизатора КРЕН

Для корректной работы стабилизатора КРЕН требуется минимальное количество внешних компонентов. Типовая схема включения выглядит следующим образом:

• На вход стабилизатора подключается входной конденсатор 0,33-1 мкФ
• На выход стабилизатора подключается выходной конденсатор 0,1-10 мкФ
• Между входом и выходом может устанавливаться защитный диод
• При необходимости на корпус устанавливается радиатор охлаждения

Такая схема обеспечивает стабильную работу и фильтрацию пульсаций. При повышенных требованиях к стабильности можно добавить дополнительные фильтрующие конденсаторы.

Особенности применения стабилизаторов КРЕН в схемах

При использовании стабилизаторов КРЕН в электронных схемах следует учитывать некоторые особенности:

• Входное напряжение должно превышать выходное минимум на 2-3В
• Необходимо обеспечить эффективный теплоотвод при больших токах нагрузки
• Для повышения выходного тока можно использовать внешний транзистор
• При индуктивной нагрузке рекомендуется установка защитного диода
• Для снижения уровня пульсаций применяются дополнительные LC-фильтры

Правильное применение этих рекомендаций позволяет реализовать надежный источник стабилизированного питания на базе микросхем КРЕН.

Модификация схемы для регулируемого выходного напряжения

Хотя стабилизаторы КРЕН имеют фиксированное выходное напряжение, существует способ сделать его регулируемым. Для этого применяется следующая схема:

1. Выход стабилизатора подключается через резистивный делитель
2. Средняя точка делителя соединяется с общим выводом микросхемы
3. Изменяя сопротивление в цепи делителя, можно регулировать выходное напряжение

Такая модификация позволяет получить регулируемый стабилизатор напряжения на базе стандартной микросхемы КРЕН. Диапазон регулировки обычно составляет от 1,2В до номинального напряжения стабилизатора.

Ограничения и недостатки стабилизаторов КРЕН

Несмотря на множество достоинств, стабилизаторы КРЕН имеют определенные ограничения:

• Относительно низкий КПД из-за линейного принципа работы
• Значительное тепловыделение при больших перепадах напряжения
• Ограниченный максимальный выходной ток (обычно до 1-1,5А)
• Фиксированное выходное напряжение (без дополнительных схем)
• Чувствительность к электростатическим разрядам

Эти недостатки следует учитывать при выборе типа стабилизатора для конкретного применения. В некоторых случаях более эффективным решением могут быть импульсные стабилизаторы напряжения.

Современные аналоги стабилизаторов КРЕН

Хотя стабилизаторы серии КРЕН по-прежнему широко используются, существуют и более современные аналоги:

• Серия LM78xx — популярные зарубежные аналоги КРЕН
• Серия LM317 — регулируемые стабилизаторы напряжения
• Серия AMS1117 — стабилизаторы с малым падением напряжения
• Серия L78xx — улучшенные версии классических стабилизаторов

Эти современные микросхемы имеют улучшенные характеристики по сравнению с КРЕН, но принцип их работы и схемы включения во многом схожи. При разработке новых устройств часто используются именно эти аналоги.
