Основные виды стабилизаторов напряжения

Стабилизаторы напряжения используются для защиты электрооборудования от перепадов напряжения в сети. Существует несколько основных видов стабилизаторов, различающихся по принципу работы:

Феррорезонансные
Электромеханические
Релейные
Тиристорные/симисторные
Инверторные

Рассмотрим особенности, преимущества и недостатки каждого вида.

Феррорезонансные стабилизаторы напряжения

Феррорезонансные стабилизаторы были одними из первых устройств такого типа, получивших широкое распространение. Их принцип работы основан на явлении феррорезонанса.

Принцип работы феррорезонансного стабилизатора

Феррорезонансный стабилизатор содержит два дросселя:

Входной с ненасыщенным сердечником
Выходной с насыщенным сердечником

При изменении входного напряжения происходит электромагнитное взаимодействие между дросселями, в результате чего напряжение на выходе остается стабильным.

Преимущества феррорезонансных стабилизаторов

Высокая надежность за счет отсутствия подвижных деталей
Большой срок службы
Плавное регулирование напряжения
Высокая точность стабилизации
Быстродействие
Устойчивость к внешним условиям

Недостатки феррорезонансных стабилизаторов

Высокий уровень шума при работе
Большие габариты и вес
Значительное тепловыделение
Узкий диапазон входных напряжений
Низкий КПД
Искажение формы выходного напряжения

Из-за своих недостатков феррорезонансные стабилизаторы сейчас применяются редко, в основном для питания неприхотливой техники старого поколения.

Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы появились примерно в то же время, что и феррорезонансные, но имеют другой принцип работы.

Как работает электромеханический стабилизатор?

Ключевыми элементами электромеханического стабилизатора являются:

Автотрансформатор
Подвижный токосъемный контакт (ролик, щетка или ползунок)

При изменении входного напряжения контакт перемещается по обмотке трансформатора, меняя коэффициент трансформации. Это обеспечивает плавную регулировку выходного напряжения.

Достоинства электромеханических стабилизаторов

Высокая точность стабилизации
Плавное регулирование без искажения синусоиды
Низкая стоимость

Недостатки электромеханических стабилизаторов

Низкое быстродействие
Возможность кратковременных скачков напряжения
Слабая фильтрация помех
Низкая надежность из-за механических деталей
Повышенный шум при работе
Большие габариты и вес
Необходимость периодического обслуживания

Электромеханические стабилизаторы подходят для сетей с плавными колебаниями напряжения. Их не рекомендуется использовать для защиты чувствительной электроники.

Релейные стабилизаторы напряжения

Релейные стабилизаторы относятся к электронным устройствам и используют дискретный принцип стабилизации.

Принцип работы релейного стабилизатора

Основные компоненты релейного стабилизатора:

Автотрансформатор
Набор силовых реле
Блок управления

Блок управления анализирует входное напряжение и переключает реле, подключая нужные обмотки трансформатора. Это обеспечивает ступенчатую стабилизацию напряжения.

Преимущества релейных стабилизаторов

Высокое быстродействие (10-20 мс)
Простая конструкция
Легкость обслуживания и ремонта
Устойчивость к перегрузкам

Компактные размеры
Работа при отрицательных температурах

Недостатки релейных стабилизаторов

Ступенчатое регулирование напряжения
Невысокая точность стабилизации (до 10%)
Искажение формы выходного сигнала
Шум при переключении реле
Механический износ реле

Релейные стабилизаторы хорошо подходят для защиты бытовой техники в сетях с небольшими колебаниями напряжения. Их не рекомендуется использовать для чувствительной электроники.

Тиристорные и симисторные стабилизаторы напряжения

Тиристорные и симисторные стабилизаторы — это усовершенствованный вариант релейных устройств.

Как работают тиристорные и симисторные стабилизаторы?

Принцип работы схож с релейными стабилизаторами, но вместо электромагнитных реле используются полупроводниковые ключи — тиристоры или симисторы. Это позволяет повысить скорость и точность стабилизации.

Преимущества тиристорных и симисторных стабилизаторов

Высокое быстродействие (до 10 мс)

Бесшумная работа
Повышенная точность стабилизации
Высокая надежность
Широкий диапазон входных напряжений
Высокий КПД (до 98%)
Компактные размеры

Недостатки тиристорных и симисторных стабилизаторов

Ступенчатая стабилизация
Возможны небольшие искажения синусоиды
Чувствительность к перегрузкам
Более высокая стоимость по сравнению с релейными

Тиристорные и симисторные стабилизаторы хорошо подходят для защиты бытовой техники и электроники средней чувствительности. Они оптимальны для использования в частных домах и квартирах.

Инверторные стабилизаторы напряжения

Инверторные стабилизаторы — самый современный тип устройств для стабилизации напряжения.

Принцип работы инверторного стабилизатора

Инверторный стабилизатор работает по принципу двойного преобразования энергии:

Входное переменное напряжение преобразуется в постоянное
Постоянное напряжение преобразуется обратно в переменное с заданными параметрами

Это обеспечивает высочайшее качество выходного напряжения.

Преимущества инверторных стабилизаторов

Мгновенная реакция на изменение входного напряжения
Идеальная синусоида на выходе
Высочайшая точность стабилизации (±2%)
Максимально широкий диапазон входных напряжений
Плавное бесступенчатое регулирование
Отсутствие движущихся частей
Эффективная фильтрация помех

Недостатки инверторных стабилизаторов

Единственный существенный недостаток инверторных стабилизаторов — их высокая стоимость. Однако для защиты дорогостоящей и чувствительной техники это наиболее оправданное решение.

Инверторные стабилизаторы идеально подходят для защиты любой бытовой и профессиональной техники, включая самое чувствительное оборудование.

Как выбрать оптимальный стабилизатор напряжения?

При выборе стабилизатора напряжения следует учитывать несколько ключевых факторов:

Качество электросети в вашем районе
Тип защищаемого оборудования
Суммарная мощность подключаемых устройств
Бюджет

Для большинства бытовых применений оптимальным выбором будут тиристорные или симисторные стабилизаторы. Они обеспечивают хороший баланс цены и качества.

Для защиты дорогостоящей и чувствительной техники лучше выбрать инверторный стабилизатор. Несмотря на высокую стоимость, он обеспечит максимальную защиту вашего оборудования.

Релейные стабилизаторы подойдут для бюджетных решений в сетях с небольшими колебаниями напряжения. Электромеханические и феррорезонансные стабилизаторы в настоящее время используются редко из-за своих недостатков.

Заключение: какой стабилизатор напряжения выбрать?

Выбор оптимального стабилизатора напряжения зависит от конкретных условий эксплуатации и защищаемого оборудования. Вот краткие рекомендации:

Для защиты бытовой техники в квартирах и частных домах: тиристорные или симисторные стабилизаторы

Для чувствительной электроники и дорогостоящего оборудования: инверторные стабилизаторы
Для бюджетных решений при небольших колебаниях напряжения: релейные стабилизаторы
Для промышленного применения: мощные инверторные или электромеханические стабилизаторы

При выборе обязательно учитывайте мощность подключаемого оборудования и характеристики вашей электросети. В случае сомнений лучше проконсультироваться со специалистом.

Виды стабилизаторов напряжения. Их схемы, принцип работы, плюсы и минусы

13.04.2018

В настоящее время возрастает спрос на стабилизаторы напряжения. Это связано как с активным использованием этих электроприборов во всех сферах жизнедеятельности современного человека, так и с периодически возникающими в сетях проблемами с качеством электроэнергии.

Специализированные магазины и интернет-сайты предлагают большой выбор стабилизаторов отечественного и зарубежного производства, удовлетворяющих практически любые запросы покупателей. Однако следует понимать, что каждый стабилизатор, несмотря на его мощность и стоимость, построен по типовой схеме (топологии), в основе которой – определённый физический принцип стабилизации электрической энергии. Всего таких топологий пять:

феррорезонансная;
электромеханическая;
релейная;
полупроводниковая;
инверторная.

Практически все виды стабилизаторов напряжения имеют свои преимущества и недостатки, которые в основном обусловлены схемой их построения. Основные параметры устройств каждого типа требуют пристального изучения, так как именно от их значений зависит эффективность работы выбранной модели стабилизатора с различной современной аппаратурой.

Феррорезонансные стабилизаторы

Феррорезонансный стабилизатор

Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Устройство и принцип работы. Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемы и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества. Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы – некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
высокая точность выходного напряжения за счёт плавного, безразрывного регулирования сетевого сигнала;
устойчивость к неблагоприятным условиям окружающей среды;
быстродействие.

Недостатки. Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
повышенное тепловыделение;
большой вес и крупные габариты;
малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
невысокий КПД вследствие значительных потерь энергии на нагрев;
неспособность работать при перегрузках и на холостом ходу;
искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии — это их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение. Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы — не самый удачный вариант для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных усадьбах при плюсовых температурах.

Электромеханические стабилизаторы

Электромеханический стабилизатор

Устройство и принцип работы. Стабилизаторы данного типа появились практически одновременно с феррорезонансными, но имеют отличные от них конструкцию и принцип работы. Главные элементы любого устройства данной топологии – автотрансформатор и подвижный токосъёмный контакт, выполненный в виде ролика, ползунка или щетки. Указанный контакт перемещается по обмотке трансформатора, вследствие чего происходит плавное увеличение или уменьшение коэффициента трансформации и соответствующее изменение (коррекция) поступающего из сети напряжения. Первые электромеханические стабилизаторы имели ручную регулировку – специальный бегунок передвигался по катушке и отключал или подключал витки до количества, необходимого для достижения номинального значения выходного напряжения. В современных устройствах этот процесс автоматизирован: плата управления анализирует входной ток и в случае отклонения его параметров сигнализирует сервоприводу, перекатывающему коммутационный контакт на сегмент тороидальной обмотки автотрансформатора с напряжением, максимально приближенным к номинальному.

Рисунок 1 – Схема электромеханического стабилизатора напряжения

Преимущества. Основное достоинство электромеханического принципа стабилизации напряжения – непрерывное регулирование с высокой точностью и без искажения синусоидальной формы сигнала. Также ключевым преимуществом является самая низкая стоимость электромеханических стабилизаторов на отечественном рынке.

Недостатки. Эти устройства имеют и ряд существенных недостатков, делающих их не самым оптимальным решением для защиты многих видов нагрузки, а именно:

низкое (за исключением некоторых моделей) быстродействие – скорость реакции на изменение входного сигнала ограничивается временем, требуемым сервоприводу для срабатывания;
возникновение кратковременных скачков выходного напряжения при резких перепадах входного, что пагубно влияет на чувствительные электронные компоненты защищаемого оборудования и осложняет применение в сетях с сильными перепадами напряжения;
низкое качество фильтрации входных электромагнитных помех и трансляция возмущающего воздействия на выход устройства;
низкая надежность из-за механически движущихся деталей, что значительно сокращает срок эксплуатации устройства, из-за чего именно этот тип стабилизаторов чаще всего выходит из строя.

Дополнительные неудобства при эксплуатации электромеханических стабилизаторов в домашних условиях создают:

повышенный уровень шума и возможное искрение при работе – следствие движения сервопривода по виткам катушки;
громоздкая конструкция, большое количество механических узлов и деталей, и, соответственно, большой вес;
необходимость периодического обслуживания подверженного износу узла механического контакта, надёжность которого снижается пропорционально числу срабатываний.

Кроме того, приборы этой группы могут давать сбои при длительном использовании в условиях отрицательной температуры – такому оборудованию комфортнее в отапливаемых помещениях.

Применение. Перечисленные недостатки обуславливают ограниченную сферу применения электромеханических стабилизаторов — они все еще востребованы в сетях без молниеносных скачков напряжения. Разумеется, такие устройства не подходят для бытового использования в домашних условиях, но вполне удачно используются в качестве временной стабилизации напряжения в подсобном хозяйстве, гаражах, небольших мастерских — там, где снижение температуры незначительно. Хотя рассматриваемый тип преобразователей постепенно уходит в прошлое и уступает место более современным конструкциям на релейной и тиристорной основе.

Релейные стабилизаторы

Релейный стабилизатор

Устройство и принцип работы. Приборы этой топологии относятся к электронным устройствам, действие которых построено на базе дискретного (ступенчатого) принципа стабилизации электроэнергии. Он заключается в автоматическом переключении обмоток автотрансформатора и выбора той, напряжение на которой максимально близко к номинальному. Коммутация необходимых для повышения или снижения входного напряжения контуров происходит благодаря срабатыванию силовых электронных реле (отсюда и название данной разновидности стабилизаторов). Управление процессом осуществляет специальный блок. Он контролирует характеристики сетевого напряжения и при их отклонении от установленного значения включает в работу ту или иную ступень стабилизации (количество ступеней соответствует числу установленных реле).

Рисунок 2 – Схема релейного стабилизатора напряжения

Преимущества. Основное преимущество этих устройств перед электромеханическими аппаратами устаревших конструкций – повышенная скорость срабатывания (не более 10-20 мс). Кроме того, релейные стабилизаторы обладают простейшей структурой, в которой исключены сложные узлы и дорогостоящие компоненты, что упрощает их техническое обслуживание и ремонт. Ремонтные работы, как и сами приборы, отличаются низкой стоимостью. Релейные стабилизаторы не боятся перегрузок, чем и обусловлен их длительный срок эксплуатации. Также этот тип устройств выделяется сравнительно небольшими габаритами и малым весом. Они не требуют дополнительного охлаждения и отлично справляются со своими функциями в условиях отрицательных температур.

Недостатки. Главный недостаток релейных стабилизаторов напряжения – дискретное (неплавное) регулирование. Он обусловлен принципом работы и проявляется в виде мигания электрических ламп при переключении ступеней стабилизации. Cтупенчатая корректировка напряжения также:

снижает точность стабилизации (может достигать 10%), при этом рост быстродействия релейных устройств неминуемо повышает погрешность в их работе;
способствует трансляции искажений сетевой синусоиды на выход устройства.

Релейная топология сохраняет и ряд минусов присущих электромеханическим изделиям:

работа стабилизатора не бесшумна – срабатывание сопровождается звуковым эффектом подобным щелчку;
реле подвержены механическому износу, в меньшей степени чем элементы сервопривода, но тенденция к ухудшению качества работы с увеличением срока эксплуатации сохраняется.

Применение. Релейные стабилизаторы подходят для защиты маломощных приборов в сетях, характеризующихся небольшими колебаниями напряжения. Вышеперечисленные недостатки говорят о недостаточном соответствии приборов этой группы требованиям по защите современной электроники, чувствительной к малейшим отклонениям питающего напряжения.

Тиристорные стабилизаторы

Тиристорный стабилизатор

Устройство и принцип работы. Данные устройства можно рассматривать как результат развития и усовершенствования дискретного принципа стабилизации. Их конструкция и принцип работы схожи с аппаратами релейной топологии. Главное различие состоит в том, что переключение обмоток автотрансформатора выполняют не реле, а полупроводниковые силовые ключи – тиристоры, увеличивающие точность стабилизации и делающие работу устройства практически бесшумной.

Преимущества. Исполнительные блоки на базе полупроводниковых элементов не имеют механических деталей и обеспечивают минимальное время реакции на изменение входного напряжения (однако некоторая задержка всё-таки сохраняется). Кроме бесшумной работы, быстродействия и увеличенной (относительно релейных моделей) точности стабилизации тиристорные стабилизаторы обладают следующими преимуществами:

долговечность и надежность – полупроводниковые компоненты не подвержены механическому износу и имеют большой рабочий ресурс;
широкий диапазон сетевого напряжения – возможна работа с большинством предельных отклонений;
отсутствие генерации электромагнитных помех при работе;
устойчивость к низким и высоким температурам окружающей среды;
скромные габариты и небольшой вес;
высокий КПД — отсутствие обмоток, реле и движимых элементов снижает уровень собственного энергопотребления.

Недостатки. Применение тиристорных ключей не способно полностью исключить основной недостаток дискретного принципа работы – ступенчатые скачки напряжения. Они неминуемо возникают при переключении трансформаторных обмоток и снижают точность стабилизации, повышение которой, как и в релейных моделях, негативно влияет на быстродействие устройства. Даже самые современные стабилизаторы на полупроводниковых элементах не гарантируют безразрывное электропитание и сигнал идеальной синусоидальной формы. Определённые проблемы могут возникнуть, например, при работе с профессиональным аудио-видео оборудованием – помехи создаваемые при ступенчатом переключении отрицательно скажутся на качестве картинки и звука. Ещё один минус тиристорных стабилизаторов – чувствительность к перегрузкам, которые могут привести к выходу из строя электронных ключей и дорогостоящему ремонту.

Рисунок 3 – Схема электронного стабилизатора напряжения

Симисторные стабилизаторы

Симисторный стабилизатор

Поскольку симисторы являются одним из типов тиристоров, то и принцип работы стабилизаторов на их базе существенно не различаются. Разница заключается в том, что в отличие от тиристоров, симисторы способны пропускать ток в обоих направлениях, поэтому нет необходимости в параллельно-встречном подключении двух тиристоров. Также при подключении индуктивной нагрузки симисторы более уязвимы для скачков напряжения, нежели тиристоры, и требуют дополнительной защиты. Хотя этот недостаток компенсируется тем, что в симисторных устройствах применяется более простая электронная схема.

В целом же симисторные стабилизаторы обладают теми же преимуществами, что и тиристорные:

низкий уровень шума при работе;
быстрое реагирование на сетевые изменения, скорость составляет 10-20 мс;
высокий уровень КПД, достигающий 98%, что выделяет их среди конкурентов более старых поколений;
устойчивость к перегрузкам — например, тиристорные стабилизаторы способны проработать до 12 часов при перегрузке в 20%;
долговечность прибора при работе на износ, но в то же время дорогостоящий ремонт в случае выхода из строя одного из компонентов;
способность выдерживать температурные перепады, но уязвимость для повышенных уровней влажности.

Также устройства не лишены некоторых недостатков:

низкая точность регулирования, обусловленная ступенчатой стабилизацией;
более габаритная конструкция, по сравнению с тиристорными стабилизаторами;
высокая стоимость в сравнении с релейными моделями.

Подводя итог по тиристорным и симисторным моделям следует уточнить, что по параметрам они не намного превосходят релейные стабилизаторы, хотя их стоимость выше и в случае возникновения неисправности замена электронных компонентов обойдется дороже. Тем не менее, такие приборы пользуются спросом и в домашних условиях, и на даче, поскольку неприхотливы к окружающей среде и в то же время не создают шума. Однако крайне не рекомендуется подключать высокоточное оборудование к тиристорным/симисторным стабилизаторам.

Инверторные стабилизаторы

Современные инверторные стабилизаторы Штиль серии «Инстаб»

Это наиболее «молодой» вид стабилизаторов – серийное производство начато в конце 2000-х годов. Инновационная конструкция и характеристики, недоступные для моделей других топологий, делают данные устройства прорывом в стабилизации электрической энергии.

Устройство и принцип работы. Принцип действия данных устройств схож с on-line ИБП и построен на базе прогрессивной технологии двойного преобразования энергии. Сначала выпрямитель превращает входное переменное напряжение в постоянное, которое затем накапливается в промежуточных конденсаторах и подаётся на инвертор, осуществляющий обратное преобразование в переменное стабилизированное выходное напряжение. Инверторные стабилизаторы кардинально отличаются от релейных, тиристорных и электромеханических по внутреннему строению. В частности, в них отсутствует автотрансформатор и любые подвижные элементы, в том числе и реле. Соответственно, стабилизаторы двойного преобразования избавлены от недостатков, присущих трансформаторным моделям.

Преимущества. Алгоритм работы этой группы устройств исключает трансляцию любого внешнего возмущающего воздействия на выход, что обеспечивает полную защиту от большинства проблем электроснабжения и гарантирует питание нагрузки напряжением идеальной синусоидальной формы со значением максимально приближенным к номинальному (точность ±2%). Кроме того, инверторная топология устраняет все недостатки характерные другим принципам стабилизации электрической энергии и обеспечивает моделям, реализованным на её базе, уникальное быстродействие – стабилизатор реагирует на изменение входного сигнала мгновенно, без задержек во времени (0 мс)!

Другие важные преимущества инверторных стабилизаторов:

максимально широкие границы рабочего сетевого напряжения – от 90 до 310 В, при этом идеальная синусоидальная форма выходного сигнала сохраняется во всем указанном диапазоне;
непрерывное бесступенчатое регулирование напряжения – исключает ряд неприятных эффектов, связанных с переключением порогов стабилизации в электронных (релейных и полупроводниковых) моделях;
отсутствие автотрансформатора и подвижных механических контактов – повышает ресурс работы и снижает массу изделия;
наличие входного и выходного фильтров высоких частот – эффективно подавляют возникающие помехи (присутствуют не во всех моделях, характерны в частности для продукции ГК «Штиль» – ведущего производителя инверторных стабилизаторов).

Возникает закономерный вопрос — есть ли недостатки у инверторных устройств? Единственным и в то же время спорным недостатком является более высокая цена. Но учитывая технические требования современной бытовой техники и одновременно сохраняющуюся тенденцию перепадов сетевого напряжения, инверторные стабилизаторы сегодня являются самым экономически оправданным вариантом для постоянного пользования как в частных домах и загородных коттеджах, так и на промышленных объектах. Они гарантируют устойчивое, корректное функционирование дорогостоящей бытовой техники и чувствительных электронных устройств при любом качестве питающей электросети.

Рисунок 4 – Схема инверторного стабилизатора напряжения

Подробнее по этой теме читайте ниже:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Технические преимущества инверторных стабилизаторов «Штиль»

www.shtyl.ru

Виды стабилизаторов напряжения — выбор, устройство, сравнение

Существует 4 основных вида стабилизаторов напряжения. Далее рассмотрим плюсы и недостатки каждого из видов.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

режим стабилизации напряжения
режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
чтобы продлить срок службы устройства

Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.
Ведь стабилизатор даже не регулируя напряжение, сам потребляет энергию как простая лампочка до 40-60Вт.
Плюс не изнашиваются внутренние щетки и реле.
Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.
Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.
Защита стабилизаторов
Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.
Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:
релейные
электронные
электромеханические
инверторные
Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:
Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.
Рассмотрим каждый из них более подробно.
Релейные стабилизаторы напряжения
При работе данного устройства вы реально будете слышать как переключаются внутренние реле. Это происходит при изменении ступеней регулирования. Если прибор стоит в тихом помещении (спальне), то это может существенно раздражать.
Ну а когда кто-то из ваших соседей решил немножко попользоваться электросваркой, то стабилизатор по звуковым эффектам попросту может превратиться в «балалайку».
Кроме того, если у вас в комнате стоят простые лампочки накаливания, не только по слуху, но и визуально можно будет различить переключения ступеней, так как лампы будут немного мигать. А это в свою очередь обязательно скажется на сроках их службы.
Что внутри
Внутренняя компоновка включает в себя:
Тороидальный трансформатор
Плата управления
Силовые ключи состоящие из реле. Они коммутируют обмотки трансформатора и отвечают за подачу питания на стабилизатор. Являются самым слабым компонентом устройства.
Эти стабилизаторы не любят когда их перегружают.
Самая распространенная проблема выхода их из строя в 90% случаев — это перегруз по мощности.
Не рекомендуется для подключения аппаратуры с двигательной нагрузкой. Так как она имеет большие пусковые токи и это может сказаться на работе стабилизатора.
Скорость срабатывания регулировки у качественных моделей составляет 20мс, зато у большинства дешевых доходит до 100мс.
Плюсы:
относительно небольшая цена
более компактные размеры
Минусы:
регулировка ступенчатая
не высокое качество и точность регулирования напряжения
используется с электроаппаратурой малой мощности
искажает синусоиду выходного напряжения
реле со временем могут выходить из строя (залипать, подгорать)
Как видим минусов здесь гораздо больше чем плюсов, за исключением конечно стоимости.
Симисторные, тиристорные стабилизаторы
Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.
Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения. На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.
Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.
Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.
Что внутри
Внутреннее устройство очень похоже на схему релейного:
Тороидальный трансформатор
Плата управления
Силовые ключи из симисторов
Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?
Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом «мигания» лампочек.
Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.
За счет применения симисторов обеспечиваются следующие плюсы:
малошумность при работе
высокоскоростная коммутация до 20мс
плавная регулировка
большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.
Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.
Сервоприводные или электромеханические стабилизаторы
Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.
Сервопривод — это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.
Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:
плавная регулировка по принципу реостата
хорошая точность регулирования
не искажает синусоиду
способны выдерживать кратковременную перегрузку
Есть и минусы:
за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
применяются в основном в сетях, где не происходит резких скачков напряжения
не рекомендуется использовать при низких температурах окружающего воздуха
Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание — чистите щетки и смазывайте движущиеся механизмы.
От резких перепадов при электросварке, сервопривод с контактами будет крутиться как «белка в колесе». Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.
Феррорезонансные стабилизаторы
Это стабилизатор, который многие из нас использовали в советские времена для питания ламповых телевизоров. Он собирал обычно всю пыль в помещении, а гул от него из-за встроенных трансформаторов, можно было услышать в другой комнате.
Плюсы:
быстродействие на высоком уровне
долгий ресурс работы до отказа
хорошая надежность
точно стабилизирует выходное напряжение
Минусы:
регулировка происходит только в определенных заданных диапазонах
искажает синусоиду
высокий шум
невозможна работа на холостом ходу, а также перегрузка
тяжелые, много весят
Инверторные стабилизаторы напряжения
В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.
Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс — более широкий диапазон входных напряжения для выравнивания.

Дело в том, что 90% всех стабилизаторов, предназначены для нормально работы и выравнивания напряжения начиная от 160В. Если у вас в розетках напряжение ниже этого значения, то инверторный вариант единственный выход из ситуации.
Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.
Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.
Плюсы инвертора:
широкий диапазон регулировки входного напряжения 90В — 310В
малая погрешность на выходе
малые габариты и вес
фильтрует высокочастотные помехи
мгновенное быстродействие на изменение входного напряжения
работает при отрицательных температурах от -40
заявленный срок службы при соблюдении подключаемой мощности до 20 лет
Минусы:
большая цена
не подходит для больших нагрузок
в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.
При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.
Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.
Зато у инверторного стабилизатора нет такой болезни как у ступенчатых — мигание лампочек при переключении ступеней регулирования.
И он лучше всех справляется с характерными скачками напряжения при работе в питающей сети сварочного аппарата.
Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:
Статьи по теме
domikelectrica.ru
плюсы и минусы каждой разновидности
На сегодняшний день низкое напряжение в сети – проблема весьма актуальная и решить ее лучше всего одним способом – приобрести стабилизатор напряжения (СН), который защитит всю технику в доме от выхода из строя. Чтобы правильно выбрать устройство, сначала нужно разобраться с его разновидностями, а также принципом работы каждого варианта исполнения. Далее мы рассмотрим плюсы и минусы основных типов стабилизаторов напряжения для дома, а именно: релейных, электронных, электромеханических, феррорезонансных и инверторных.
Релейные
Релейные или как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для применения в доме и на даче. Связано это с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе при помощи силового реле, которое срабатывает в автоматическом режиме. Основными недостатками данного типа СН считается ступенчатое изменение напряжения (не плавное), искажение синусоиды и ограниченная мощность на выходе. Однако судя по отзывам в интернете, большинство покупателей довольны устройствами, т.к. цена в разы меньше более усовершенствованных моделей. Представителем стабилизаторов релейного типа для дома является Ресанта АСН-5000Н/1-Ц, который Вы можете увидеть на картинке ниже:
Электронные
Электронные СН могут быть симисторными и тиристорными. Принцип работы первых построен на переключении между обмотками автотрансформатора с помощью симистора, благодаря чему данный тип стабилизаторов напряжения имеет высокий КПД и быструю реакцию на срабатывание. Помимо этого симисторные модели бесшумно работают, что является еще одним плюсом СН данной разновидности. Что касается тиристорных, они также себя хорошо зарекомендовали и пользуются популярностью в быту. Единственный недостаток устройств электронного типа – более высокая стоимость.
Электромеханические
Электромеханические СН также принято называть сервомоторными или же сервоприводными. Работают такие стабилизаторы за счет передвижения угольного электрода по обмоткам автотрансформатора благодаря электроприводу. Электромеханические устройства также могут использоваться для защиты бытовых приборов в доме, квартире и на даче. Преимущество такого типа стабилизаторов – низкая стоимость, плавная регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкое быстродействие.
Феррорезонансные
Принцип работы таких СН построен на эффекте феррорезонанса напряжения в цепи конденсатор-трансформатор. Данный тип защитных устройств не пользуется большой популярностью среди потребителей из-за шумности в работе, крупных габаритов (а, соответственно, и значительного веса), а также отсутствия возможности работать при перегрузках. Плюсами феррорезонансных стабилизаторов считаются длительный срок службы, точность регулировки и способность работать в помещениях с повышенной влажностью/температурой.
Инверторные
Наиболее дорогостоящий тип стабилизаторов напряжения, которые применяются не только в доме, но и на производстве. Принцип работы инверторных моделей заключается в преобразовании переменного тока в постоянный (на входе) и назад в переменный (на выходе) благодаря микроконтроллеру и кварцевому генератору. Безусловным плюсом инверторных СН с двойными преобразованием считается широкий диапазон входного напряжения (от 115 и до 290 Вольт), а также высокая скорость регулирования, бесшумность работы, компактные размеры и наличие дополнительных функций. Что касается последнего, то СН инверторного типа могут дополнительно защищать бытовые приборы от перенапряжения, а также остальных помех внешней электрической сети. Основным недостатком устройств считается самая высокая цена.
Узнать больше о разновидностях СН Вы можете на видео ниже:
Какие бывают типы стабилизаторов?
Вот мы и рассмотрели основные типы стабилизаторов напряжения. Хотелось бы также отметить, что бывают такие виды СН, как однофазные и трехфазные. В этом случае Вы должны выбрать модель, в зависимости от того, какое напряжение у Вас в сети – 220 или же 380 Вольт.
samelectrik.ru
Какие бывают типы стабилизаторов напряжения?
Феррорезонансные стабилизаторы напряжения
Феррорезонансные – один из самых старых и надежных видов стабилизаторов напряжения. Физический принцип работы состоит в протекании рабочего тока через комбинацию линейного и нелинейного дросселей, последний из которых входит в насыщение при напряжении близком к 220 В (либо 230В), а для исправления формы синусоиды, искаженной при процессе стабилизации, используется эффект резонанса.
Преимущества данного вида стабилизаторов – высокая надежность и долговечность, возможность исправления несинусоидальной формы тока, плавность регулирования выходного напряжения и высокая точность, довольно высокая скорость реакции на изменение входного напряжения. Возможность изготовления приборов на очень большую мощность.
Недостатки: большие габариты и масса, вследствие этого высокая стоимость, характерный низкочастотный гул при работе, искажение формы выходного напряжения
Производители: стабилизаторы этого вида фактически исчезли с рынка, в виде исключения могут встретиться промышленные модели производства Тирасполя и КНР.
Резюме — на рынке фактически отсутствуют
Сервоприводные стабилизаторы напряжения
Сервоприводные – один из самых распространенных типов стабилизаторов напряжения. Причина — отработанная конструкция и довольно неплохие характеристики. Принцип работы весьма прост – съем необходимого нам напряжения прямо с катушки автотрансформатора с помощью графитового токосъемника, скользящего по зачищенной от изоляции дорожке на поверхности обмотки. Автотрансформатор может быть тороидального типа (бытовые версии) либо стержневого (промышленные версии). Токосъемник движется по зачищенной от изоляции дорожке с помощью сервомеханизма, управляемого блоком слежения за выходным напряжением. Фактически это обычный ЛАТР с сервоприводом, отсюда и название.
Преимущества: компактность, высокий КПД, плавность регулирования выходного напряжения, довольно высокая точность, возможность изготовления изделий на очень большую мощность. На мощностях свыше 100 кВа имеют мало конкурентов. Не влияют на форму сетевой синусоиды.
Недостатки: искрение контактного ролика и вследствие этого помехи в сети, низкая надежность сервопривода, необходимость обслуживания и замены контактных щеток\роликов, наличие движущихся частей, акустический шум, высокая сложность и дороговизна сервоприводного механизма в промышленных моделях, малый ресурс работы в «неспокойных» сетях, медленная реакция на изменение входного напряжения (как правило около 50В/сек) и самое неприятное — возможность создания скачка напряжения на выходе при слабых сетях и присутствии на линии мощных потребителей. Эту проблему производители решают с помощью дополнительного реле напряжения, устанавливаемого на выходе стабилизатора, но такое решение создает дополнительные проблемы – провалы напряжения на выходе при срабатывании защиты. Так же недостатком может считаться очень высокая стоимость изделий европейского производства.
Производители: стабилизаторы такого типа производятся в Италии, Германии, России — продукция как правило высокого качества и с отличными характеристиками с соответствующей ценой, но основная масса сервоприводных стабилизаторов производится в Китае.
Резюме: в качестве промышленных стабилизаторов эти изделия еще долго будут самыми популярными типами на рынке, но бытовые модели активно вытесняются другими типами стабилизаторов
Релейные стабилизаторы напряжения
Релейные — автотрансформаторные с релейной коммутацией отводов — принцип стабилизации аналогичен сервоприводному стабилизатору, разница в способе коммутации — в автотрансформаторе есть группа отводов с различными напряжениями. Коммутацией этих отводов электромагнитными реле под управлением процессора достигается нужное напряжение на выходе автотрансформатора.
Преимущество данного вида стабилизаторов — дешевизна, компактность, достаточно высокая скорость реакции на изменение входного напряжения – 50-60 мс, высокий КПД (98-99%), отсутствие влияния на форму сетевой синусоиды.
Недостатки: Множество. Основной недостаток — малый ресурс контактов силовых реле — в неспокойных сетях могут износиться за несколько месяцев и даже недель. Так же крайне нежелательна работа на индуктивные нагрузки – электромоторы, трансформаторы и т.д. Дуга, возникающая при коммутации контактов реле, может их сжечь за считаные дни. Следующий серьезный недостаток — ступенчатость переключения (соответственно и регулирования) выходного напряжения, наглядно выражается в мерцании ламп накаливания при изменении сетевого напряжения. Еще один серьезный недостаток — помехи и коммутационные перенапряжения, возникающие при работе силовых контактов реле (уважающие себя производители с этим эффектом пытаются бороться). Точность поддержания выходного напряжения +- 7% .. +- 10% .
Производители: стабилизаторы такого типа производят множество китайских фабрик. Есть так же украинские и российские производители подобной техники. Возможно, это самый распространенный на рынке вид бытовых стабилизаторов напряжения.
Резюме: типичный бытовой прибор самого дешевого ценового диапазона.
Автотрансформаторные стабилизаторы напряжения с тиристорной (симисторной) коммутацией отводов

Это один из самых популярных видов стабилизаторов с отличными потребительскими свойствами. Физический принцип работы – коммутация отводов автотрансформатора с помощью электронных ключей – симисторов или тиристоров под управлением микропроцессора.
Преимущества: очень высокое быстродействие ( 10-20 мс), высокая точность поддержания выходного напряжения – может достигать +- 0.5% !!!!!, что практически не хуже, а, зачастую, даже лучше, чем в плавно регулируемых стабилизаторах. Отсутствие искажения формы сетевой синусоиды. Компактность, относительно невысокая стоимость, хороший КПД (обычно около 98%), возможность эффективной работы в сетях любого типа и с любой нагрузкой. Ресурс работы может достигать 15-20 лет за счет отсутствия движущихся частей и узлов, которые необходимо обслуживать. Управление процессом стабилизации с помощью микроконтроллера повышает эффективность стабилизации и по факту сегодня является стандартом для этого типа стабилизаторов.
Недостатки: основной недостаток – дискретность (ступенчатость) регулирования выходного напряжения. Вызывает заметное мерцание ламп накаливания и галогеновых ламп. С увеличением количества ступеней этот эффект снижается и при 36 ступенях становится малозаметным даже на лампах накаливания. При применении светодиодных светильников и ламп «экономок» этот побочный эффект фактически отсутствует. Еще одна особенность такого типа стабилизаторов — нагрев силовых ключей при работе на полную мощность и необходимость в активном охлаждении с помощью вентиляторов либо развитых охладителей (радиаторов). Высокая сложность изделия и дороговизна изделий большой мощности являются относительными недостатками и нивелируются высококлассными рабочими характеристиками.
Производители – в основном на наших рынках присутствуют изделия производства Украины и России, также есть в незначительных количествах изделия производства Италии, Великобритании, КНР.
Резюме: оптимальный выбор на сегодняшний день. Есть возможность выбора от бюджетных 9-и ступенчатых моделей до флагманских высокоточных 36-и ступенчатых моделей различных производителей.

Стабилизатор напряжения АМПЕР Э 12-1/25 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
5,5 кВт
Рабочий ток, А:
25 А
Количество ступеней стабилизации:
12
Тип ключа:
симистор
Диапазон работы, B:
100-295 В
Точность стабилизации, %:
3,5 %
Время реакции, мс:
20 мс
Байпас:
электронный
Гарантия, лет:
5 лет

Стабилизатор напряжения АМПЕР Э 12-1/32 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
7 кВт
Рабочий ток, А:
32 А
Количество ступеней стабилизации:
12
Тип ключа:
симистор
Диапазон работы, B:
100-295 В
Точность стабилизации, %:
3,5 %
Время реакции, мс:
20 мс
Байпас:
электронный
Гарантия, лет:
5 лет

Стабилизатор напряжения АМПЕР-Т Э 16-1/25 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
5,5 кВт
Рабочий ток, А:
25 А
Количество ступеней стабилизации:
16
Тип ключа:
симистор
Диапазон работы, B:
100-295 В
Точность стабилизации, %:
2,7 %
Время реакции, мс:
20 мс
Байпас:
электронный
Гарантия, лет:
5 лет

Стабилизатор напряжения АМПЕР-Т Э 16-1/32 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
7 кВт
Рабочий ток, А:
32 А
Количество ступеней стабилизации:
16
Тип ключа:
симистор
Диапазон работы, B:
100-295 В
Точность стабилизации, %:
2,7 %
Время реакции, мс:
20 мс
Байпас:
электронный
Гарантия, лет:
5 лет
Автотрансформаторные с косвенной тиристорной коммутацией отводов
Данный тип стабилизаторов — идеальный вариант для промышленности. Отличие их состоит в том, что основной поток энергии идет не через силовые ключи, а через вторичную обмотку вольтодобавочного трансформатора, отводы первичной обмотки которого коммутируются с помощью тиристоров.
Достоинства: все достоинства тиристорных автотрансформаторных стабилизаторов + возможность делать изделия большой мощности – до нескольких МВт.
Недостатки: все недостатки опять же тиристорных стабилизаторов
Гибридные стабилизаторы напряжения
Гибридные стабилизаторы – один из самых новых типов стабилизаторов. По сути это автотрансформаторный стабилизатор напряжения с симисторной коммутацией и релейным удержанием комбинации отводов автотрансформатора. Объединяет в себе преимущества релейного стабилизатора – быстроту, дешевизну, компактность и надежность тиристорного стабилизатора при работе с нагрузками любого типа.
Преимущества: низкая цена, быстрота, надежность при работе с любыми нагрузками.
Недостатки: дискретность стабилизации (ступенчатое изменение выходного напряжения), легкий акустический шум при коммутации.
Производители: этот тип стабилизатора был разработан в КБ Силовой Электроники НПО Вольт в 2012-2013 годах, конструкция и принцип защищены патентом, производится в России исключительно НПО Вольт.
Резюме: новое изделие, стремительно набирающее популярность на рынке в силу уникальных характеристик по надежности и великолепному соотношению потребительские характеристики/цена.

Стабилизатор напряжения ГИБРИД Э 9-1/10 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
2,2 кВт
Рабочий ток, А:
10 А
Количество ступеней стабилизации:
9
Тип ключа:
симистор
Диапазон работы, B:
130-310 В
Точность стабилизации, %:
7,5 %
Время реакции, мс:
100 мс
Байпас:
нет
Гарантия, лет:
2 года

Стабилизатор напряжения ГИБРИД Э 9-1/25 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
5,5 кВт
Рабочий ток, А:
25 А
Количество ступеней стабилизации:
9
Тип ключа:
симистор
Диапазон работы, B:
110-325 В
Точность стабилизации, %:
7,5 %
Время реакции, мс:
100 мс
Байпас:
электронный
Гарантия, лет:
2 года

Стабилизатор напряжения ГИБРИД Э 9-1/32 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
7 кВт
Рабочий ток, А:
32 А
Количество ступеней стабилизации:
9
Тип ключа:
симистор
Диапазон работы, B:
110-325 В
Точность стабилизации, %:
7,5 %
Время реакции, мс:
100 мс
Байпас:
электронный
Гарантия, лет:
2 года

Стабилизатор напряжения ГИБРИД Э 9-1/40 v2.0
Количество фаз:
однофазный
Мощность, кВА/кВт:
9 кВт
Рабочий ток, А:
40 А
Количество ступеней стабилизации:
9
Тип ключа:
симистор
Диапазон работы, B:
110-325 В
Точность стабилизации, %:
7,5 %
Время реакции, мс:
100 мс
Байпас:
электронный
Гарантия, лет:
2 года
Автотрансформаторные тиристорные с плавной регулировкой
Автотрансформаторные тиристорные с плавной регулировкой — один из мало популярных вариантов автотрансформаторного стабилизатора, в котором напряжение грубо регулируется с помощью коммутации небольшого количества отводов и точно подстраивается с помощью метода фазового управления тиристором в течении полупериода (ФИМ стабилизаторы).
Преимущества: дешевизна при неплохой точности (достигает 1 %), плавность регулирования, небольшое количество ключей.
Недостатки: существенное искажение формы сетевой синусоиды, шумная работа трансформатора из-за фазового управления тиристором, невозможность работы с индуктивными нагрузками и с некоторыми видами бытовой техники.
Резюме: по причине большого количества создаваемых проблем при эксплуатации этот вид стабилизаторов развития не получил.
Автотрансформаторные с ШИМ управлением
Автотрансформаторные с ШИМ управлением – один из вариантов плавно регулируемых электронных стабилизаторов. Физический принцип состоит в подаче генерируемого ШИМ инвертором напряжения на первичную обмотку трансформатора. Вторичная обмотка трансформатора включена в сеть последовательно с нагрузкой. Управляя фазой и выходным напряжением инвертора с помощью микропроцессорной системы управления добиваются эффекта стабилизации на выходе вторичной обмотки трансформатора.
Преимущества: плавность, высокая точность регулировки, отличное время реакции – 20 мс.
Недостатки: высокая цена, сложность, не высокая надежность.
Резюме: перспективный вид стабилизаторов, на сегодняшний день редко встречается в силу не отработанности конструкции.
Электронные безтрансформаторные стабилизаторы с ШИМ
Электронные безтрансформаторные стабилизаторы с ШИМ – еще один из вариантов электронных стабилизаторов сетевого напряжения. Работает на принципе накопления и отдачи в сеть энергии, запасенной в последовательно включенном дросселе. В качестве коммутирующих ключей служат IGBT транзисторы большой мощности, схема работает на высокой частоте – 20-30 кГц.
Преимущества: возможность исправления формы сетевой синусоиды, очень маленькое время реакции – мкс (µs), ограничение токов КЗ, возможность компенсации в режиме реального времени быстрых бросков напряжения в сети (при работе сварочных аппаратов на линии).
Недостатки: очень высокая сложность и стоимость, низкая технологичность.
Производители: единичные компании в России.
Резюме: интересный вид стабилизаторов, развитие которых к сожалению, ограничивает высокая сложность и стоимость комплектующих.
Электронные стабилизаторы с двойным преобразованием
Электронные стабилизаторы с двойным преобразованием – один из вариантов электронных стабилизаторов сетевого напряжения. Физический принцип заключается в выпрямлении входного переменного тока в постоянный и формировании синусоиды заново с помощью инвертора.
Преимущества: 100% фильтрация входных помех, исправление формы сетевой синусоиды, отличное качество выходного напряжения.
Недостатки: низкий КПД, высокая стоимость, большие габариты и масса, акустические шумы от вентиляторов и преобразователя, необходимость периодического обслуживания.
Производители: единичные компании в России.
Резюме: довольно редкий и дорогой вид стабилизаторов, популярности на рынке не имеет.
Электродинамический стабилизатор напряжения
Электродинамический стабилизатор – очень редкий вид электромеханического стабилизатора напряжения, ранее применялся исключительно в промышленности. Физически состоит их электромотора, маховика, синхронного генератора и системы управления.
Преимущества: надежность
Недостатки: очень низкий КПД, шум, масса, стоимость, необходимость обслуживания. Стабилизаторы промышленного типа со стержневым автотрансформатором некоторые производители называют электродинамическим стабилизатором, что, очевидно, не совсем верно
Резюме: в наше время фактически не встречается.
npo-volt.ru
Виды стабилизаторов напряжения: краткий обзор

В этой статье мы вкратце раскроем суть устройства стабилизатора напряжения, а также коснёмся самых важных отличительных черт, плюсов и минусов каждого из его видов.
Грубо говоря, стабилизатор представляет собой катушку с двумя мотками проволоки. Катушка – это автотрансформатор, а мотки проволоки – это первичная и вторичная обмотки.

Первичная обмотка – входное напряжение, а вторичная – выходное. При равном количестве витков на обеих обмотках они выдают одинаковое напряжение на входе и на выходе. Напряжение на выходе можно менять, увеличивая или уменьшая количество витков на вторичной обмотке.

Чтобы сделать это возможным, один из контактов в устройстве трансформатора делают подвижным. Напряжение увеличивается или уменьшается в зависимости от того, в какую сторону двигается контакт.

Решение, куда же двигаться контакту принимается электронным блоком управления, который снимает показания с вольтметра. Как правило, в современных стабилизаторах таким блоком является микропроцессор.

Есть стабилизаторы напряжения для однофазных (220 В) и трёхфазных (380 В) сетей. Не всегда для трёхфазной сети нужно брать только трёхфазный стабилизатор. Об этом читайте в статье «2 причины брать однофазные стабилизаторы для трёхфазной сети».

От того, каким способом происходит изменение числа витков вторичной обмотки, зависит, какой это тип стабилизатора. В настоящее время активно используются 4 вида стабилизаторов:

электромеханические

релейные

гибридные

тиристорные

Тип стабилизаторов напряжения: электромеханические

Эти стабилизаторы еще называются сервоприводными. Они стабилизируют напряжение с помощью контакта-щётки, а иногда двух, которая двигается по катушке за счёт электродвигателя (именно его называют сервоприводом):

Блок управления анализирует показания вольтметра, который измеряет входное напряжение. Если напряжение отличается от нормального, он посылает сигнал.

Сигнал получает сервопривод и начинает вращаться в нужную для данного случая сторону.

Вращение двигателя заставляет двигаться щётку. Щётка будет двигаться по виткам обмотки до тех пор, пока блок управления не отправит двигателю сигнал, что напряжение нормализовано и можно останавливаться.

ПЛЮСЫ:

— высокая точность стабилизации, подходят даже для чувствительной аппаратуры

— плавно регулируют напряжение

МИНУСЫ:

— скорость регулировки в 2 раза ниже, чем у релейных стабилизаторов

— работают только при положительных температурах

— движущиеся щётки, при помощи которых осуществляется стабилизация, подвержены физическому износу

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ ЭЛЕКТРОМЕХАНИЧЕСКИЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

для загородных домов с отапливаемыми техническими помещениями

для районов, где проблемы с напряжением – не скачки, а постоянно пониженное или повышенное напряжение.

если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.

для подключения высокочувствительного оборудования. К такому могут относиться как дорогостоящие бытовые приборы, так и медицинское или звуковое оборудование.

Тип стабилизаторов напряжения: релейные

Релейные стабилизаторы регулируют напряжение ступенчато, при помощи системы реле. Обычно бывает от 4 до 9 ступеней. Чем больше ступеней, тем более плавно происходит процесс стабилизации. Устройство релейного стабилизатора составляют реле, плата – «мозг» устройства и вольтодобавочный трансформатор, который добавляет или отключает дополнительные обмотки катушки, тем самым стабилизируя напряжение. Ход процесса:

Плата считывает данные, измеряет входной ток и определяет его «нормальность», так рассчитывается величина в вольтах, на которую должно повыситься или понизиться выходной ток

Плата посылает сигнал на вольтодобавочный трансформатор, он подключает необходимое количество обмоток, задействуя реле.

Подключение обмоток происходит ступенчато, сначала срабатывает реле на одной обмотке, добавляя определённое количество вольт. Затем, если уровень выходного напряжения еще не соответствует норме, срабатывает другое реле и происходит подключение еще одной обмотки.

ПЛЮСЫ:

— высокая скорость срабатывания, независимо от того, насколько большой скачок напряжения зафиксирован

— широкий диапазон входного напряжения

— морозостойкость – релейные стабилизаторы выдерживают морозы до -30˚C

— более доступные цены по сравнению с другими типами стабилизаторов

МИНУСЫ:

— точность стабилизации релейных стабилизаторов обычно ниже, чем у других видов. Погрешность в среднем может составлять от 5 до 10%

— ступенчатое переключение реле. Лампы накаливания и галогенные лампы чувствительно реагируют на переключение реле и могут помаргивать или немного приглушаться в моменты подключения дополнительных обмоток

— некоторые пользователи относят к минусам слышимость работы релейных стабилизаторов. При переключении реле раздаются характерные щелчки и чем больше в сети скачков напряжения, тем больше щелчков будет издавать стабилизатор.

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ релейные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

релейные стабилизаторы небольших мощностей – прекрасное решение для защиты газовых котлов.

для дач, здесь пригодятся такие плюсы релейников, как морозостойкость и невысокая цена.

для районов, где проблемы с напряжением – не постоянно пониженное или повышенное напряжение, а скачки в сети.

если скачки в сети достигают экстремальных значений и скорость реакции стабилизатора имеет важное значение.

для защиты большинства бытовой техники и другого оборудования, которые не требуют высокой точности выходных показателей сети.

Тип стабилизаторов напряжения: гибридные

Этот вид стабилизаторов напряжения относительно новый и подразумевает в себе сочетание двух принципов стабилизации напряжения – электромеханического и релейного. Это позволило расширить диапазон входного напряжения и сочетать положительные стороны обоих типов стабилизаторов.

В основном диапазоне напряжения (140 – 260В) гибридный стабилизатор работает как электромеханический, то есть регулирует напряжение плавно при помощи щёток.

Если же напряжение выходит за пределы основных значений, то подключается система реле и моментально реагирует на эти экстремальные скачки, выводя эти показатели из критических значений.

ПЛЮСЫ:

— широкий диапазон входного напряжения

— плавность работы в основном диапазоне и мгновенная реакция на сильные перепады напряжения

— высокая точность стабилизации в основном диапазоне напряжения

МИНУСЫ:

— возможность эксплуатации только при положительных температурах

— повышение погрешности, когда подключается релейный принцип

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ гибридные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

для загородных домов с отапливаемыми техническими помещениями

для районов, где в основном наблюдается стабильно низкий или повышенный уровень напряжения, но иногда бывают большие скачки, которые вредят бытовой технике

если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.

для подключения высокочувствительного оборудования. В этих случаях обращайте внимание насколько часто случаются скачки в сети и насколько они велики.

Тип стабилизаторов напряжения: тиристорные

Тиристорные стабилизаторы работают по той же схеме, что и релейные, с разницей в переключении, которое выполняется тиристорами (симисторами). Работа этих стабилизаторов построена полностью на электронном управлении и регулировании напряжения

ПЛЮСЫ:

— высокая точность стабилизации позволяет использовать их даже с самым чувствительным медицинским и лабораторным оборудованием

— высокая скорость реакции стабилизирует напряжение практически незаметно для техники

— морозостойкость. Стабилизаторы можно устанавливать даже в неотапливаемых помещениях

— стабилизаторы работают бесшумно, в них ничего не гудит и не щелкает

— так как в тиристорных стабилизаторах нет движущихся деталей, изнашиваться нечему и потому срок их беспроблемной эксплуатации, как и гарантийный срок – дольше, чем у других типов стабилизаторов.

МИНУСЫ:

— цена на тиристорные стабилизаторы заметно выше, чем на другие их виды, потому конструкция этих стабилизаторов сложнее и для их производства требуются высококачественные дорогостоящие детали

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ тиристорные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

долгосрочная защита техники в загородных домах и коттеджах

для разных проблем с напряжением – тиристорные стабилизаторы надёжно выровняют как скачки, так и постоянно пониженное/повышенное напряжение.

если планируется подключать чувствительное к качеству напряжения оборудование и дорогостоящую бытовую технику.

Источник изображения: http://www.thenakedscientists.com/HTML/content/interviews/interview/1000710/

Тэги: стабилизаторы напряжения, стабилизаторы, виды стабилизаторов, обзоры, плюсы и минусы, полезно знать, советы по выбору
www.stabilizator.spb.ru
Какие бывают стабилизаторы напряжения?

Чаще всего радиотехнические устройства для своего функционирования нуждаются в стабильном напряжении, не зависящем от изменений сетевого питания и от тока нагрузки. Для решения этих задач используются компенсационные и параметрические устройства стабилизации.
Блок: 1/6 | Кол-во символов: 297
Источник: http://ostabilizatore.ru/shemy-prostyh-stabilizatorov-naprjazhenija.html
Разделы статьи
Параметрический стабилизатор
Его принцип работы заключается в свойствах полупроводниковых приборов. Вольтамперная характеристика полупроводника – стабилитрона показана на графике.
Во время включения стабилитрона свойства подобны характеристике простого диода на основе кремния. Если стабилитрон включить в обратном направлении, то электрический ток сначала будет расти медленно, но при достижении некоторой величины напряжения наступает пробой. Это режим, когда малый прирост напряжения создает большой ток стабилитрона. Пробойное напряжение называют напряжением стабилизации. Во избежание выхода из строя стабилитрона, течение тока ограничивают сопротивлением. При колебании тока стабилитрона от наименьшего до наибольшего значения, напряжение не изменяется.
На схеме показан делитель напряжения, который состоит из балластного сопротивления и стабилитрона. К нему параллельно подключена нагрузка. Во время изменения величины питания меняется и ток резистора. Стабилитрон берет изменения на себя: меняется ток, а напряжение остается постоянным. При изменении резистора нагрузки ток изменится, а напряжение останется постоянным.
Блок: 2/6 | Кол-во символов: 1131
Источник: http://ostabilizatore.ru/shemy-prostyh-stabilizatorov-naprjazhenija.html
Стабилизация напряжения бытовой сети
Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.
Для бытовых целей чаще всего приобретают стабилизатор для газового котла, автоматика которого требует подключения к электропитанию, для холодильника, насосного оборудования, сплит систем и подобных потребителей.
Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию
Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.
Предложений стабилизаторов напряжения на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.
При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.
Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)
Блок: 2/6 | Кол-во символов: 1680
Источник: https://sovet-ingenera.com/elektrika/uzo-schet/moshhnyj-stabilizator-napryazheniya-svoimi-rukami.html
Виды стабилизаторов напряжения
Принципиальная схема стабилизатора напряжения включает 2 основных элемента, функции которых заключаются в сравнении входных параметров тока с требуемыми и регулировкой выходных характеристик. При выборе стабилизатора необходимо учитывать его основные параметры, которые должны соответствовать свойствам электросети и особенностям питающихся от неё потребителей.
В список главных характеристик любого стабилизирующего устройства входят:
Точность стабилизации;
Скорость реакции на изменения параметров входного тока;
Эксплуатационная надёжность;
Защищённость от помех;
Срок эксплуатации;
Стоимость.
Существует несколько технических решений, позволяющих обеспечить стабильные параметры тока в сетях электропитания различного назначения. Наиболее широкое применение получили следующие виды стабилизаторов напряжения:
Сервоприводные. Обеспечивают высокую точность стабилизации и обладают неплохой устойчивостью к сетевым перегрузкам, включая короткое замыкание. Схема стабилизатора напряжения сервоприводного типа имеет существенный недостаток – низкую скорость реакции на изменения характеристик входного тока, вследствие их целесообразно использовать для защиты потребителей, питающихся от сетей, исключающих резкие скачки напряжения на входе.
Релейные. Характеризуются завидным быстродействием, однако не способны обеспечить высокую точность и качество выравнивания выходного напряжения, вследствие чего применяются для защиты электрооборудования малой мощности.
Электронные. Работают по тому же принципу, что и релейные, но вместо коммутационных реле функцию регулировки выходного напряжения выполняют электронные ключи – симисторы или тиристоры. Устройства этого типа отличаются высокой скоростью стабилизации и надёжной защитой от резких скачков входного напряжения. К недостаткам можно отнести сравнительно большую погрешность при выравнивании выходного тока и высокую стоимость.
Электромеханические. Представляют собой разновидность сервоприводных стабилизаторов. В отличии от последних, в оборудовании этого класса вместо графитовых щёток используются ролики, обеспечивающие защиту от перегрева, высокую перегрузочную способность и продолжительный срок службы системы. Главным минусом электромеханического стабилизатора является сравнительно высокая стоимость.
В продаже встречаются гибридные (с двойной релейной схемой), а также инверторные и широтно-импульсные (ШИМ) стабилизаторы. Они обеспечивают высокую скорость выравнивания выходного тока с небольшой погрешностью и могут работать с широким диапазоном входных параметров напряжения. Стабилизаторы с подмагничиванием и дискретным высокочастотным регулированием являются узкоспециализированными, вследствие чего широкого применения на практике не получили.
Блок: 2/6 | Кол-во символов: 2750
Источник: https://voltobzor.ru/stabilizatory/vidy-shemy-stabilizatorov-napryazheniya
Что такое стабилизатор напряжения
Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.
Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения
Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне. Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.
Мы можем увидеть различные типы стабилизаторов напряжения, доступных на рынке. Аналоговые и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и повышению осведомленности о безопасности устройств. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулирование желаемой стабилизированной мощности осуществляется методом понижения и повышения напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях, то есть моделях с сбалансированной нагрузкой и моделях с несбалансированной нагрузкой.
Они доступны в различных рейтингах и диапазонах
КВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с усилением 20-35 вольт при питании от входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что широкий диапазон стабилизатора напряжения может обеспечить стабилизированное напряжение 190-240 вольт с повышающим сопротивлением 50-55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.
Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, для одного огромного устройства для всей бытовой техники.
В дополнение к своей основной функции стабилизаторы текущего напряжения оснащены многими полезными дополнительными функциями, такими как защита от перегрузки, переключение нулевого напряжения, защита от изменения частоты, отображение отключения напряжения, средство запуска и остановки выхода, ручной или автоматический запуск, отключение напряжения и так далее.
Стабилизаторы напряжения являются очень энергоэффективными устройствами (с эффективностью 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.
Блок: 2/11 | Кол-во символов: 3025
Источник: https://meanders.ru/chto-takoe-stabilizator-naprjazhenija-primenenie-kak-rabotaet-i-tipy.shtml
Компенсационный стабилизатор
Прибор, рассмотренный ранее очень простой по конструкции, но дает возможность подключать питание прибора с током, который не превышает наибольшего тока стабилитрона. Вследствие этого используют приборы, стабилизирующие напряжение, и получившие название компенсационных. Они состоят из двух видов: параллельные и последовательные.
Называется прибор по методу подключения элементу регулировки. Обычно используются компенсационные стабилизаторы, относящиеся к последовательному виду. Его схема:
Элементом регулировки выступает транзистор, соединенный последовательно с нагрузкой. Напряжение выхода равняется разности значения стабилитрона и эмиттера, которое составляет несколько долей вольта, поэтому считается, что выходное напряжение равно стабилизирующему напряжению.
Рассмотренные приборы обоих типов имеют недостатки: невозможно получить точную величину напряжения выхода и производить регулировку во время работы. Если нужно создать возможность регулирования, то стабилизатор компенсационного вида изготавливают по схеме:
В этом приборе регулировка осуществляется транзистором. Основное напряжение выдает стабилитрон. Если напряжение выхода повышается, база транзистора получается отрицательной в отличие от эмиттера, транзистор откроется на большую величину и ток возрастет. Вследствие этого, напряжение отрицательного значения на коллекторе станет ниже, так же как и на транзисторе. Второй транзистор закроется, его сопротивление повысится, напряжение выводов повысится. Это приводит к снижению напряжения выхода и возвращению к бывшему значению.
При снижении напряжения выхода проходят подобные процессы. Отрегулировать точное напряжение выхода можно резистором настройки.
Блок: 3/6 | Кол-во символов: 1711
Источник: http://ostabilizatore.ru/shemy-prostyh-stabilizatorov-naprjazhenija.html
Схемные решения стабилизации электросети 220В
Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.
Существует несколько схемных решений, которыми определяются технологические способности приборов:
феррорезонансные;
сервоприводные;
электронные;
инверторные.
Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.
Вариант #1 – феррорезонансная схема
Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.
Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения
Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:
Дроссель 1.
Дроссель 2.
Конденсатор.
Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.
Вариант #2 – автотрансформатор или сервопривод
Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.
В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.
Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим
Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.
Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.
Вариант #3 – электронная схема
Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).
Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.
Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки
Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше купить готовое устройство. В этом деле без опыта и знаний в сфере электротехники не обойтись.
Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исп
kachestvolife.club
Стабилизаторы напряжения. Виды и устройство. Особенности
Многие люди знают, что такое перебои и скачки напряжения в электрической сети. Одно дело, когда от этого просто мигают лампочки, и могут сгореть. А другое дело, когда от перепадов напряжения сгорит стиральная машина или холодильник. Это существенно ударит по семейному бюджету. Импортная бытовая техника не рассчитана на такие скачки напряжения, которые часто происходят в отечественных сетях. Чтобы защитить себя от риска возникновения неисправностей в домашних бытовых устройствах, необходимо обзавестись стабилизатором напряжения, который выбирается по суммарной мощности устройств, которые будут работать в вашей домашней сети.
Разновидности
Стабилизаторы напряжения – это приборы, которые выравнивают величину напряжения питания до тех параметров, которые соответствуют стандартным значениям, а также очищают напряжение от высокочастотных помех. Вид стабилизатора определяет тип основного встроенного механизма, который выполняет функции стабилизатора. Рассмотрим основные виды стабилизаторов.
Стабилизаторы напряжения делятся на два основных вида:
Накапливающие.
Корректирующие.
Первый вид стабилизаторов в настоящее время не используется, так как они имеют большие размеры. Ранее они использовались в сфере производства, а не в бытовых условиях. Стабилизаторы напряжения накапливающего действия функционируют с помощью накопления электрической энергии в емкости, и далее получают от этой емкости необходимый электрический ток с нужными параметрами. По аналогичному принципу работают источники бесперебойного питания.
Корректирующие стабилизаторы напряжения чаще всего включают в себя блок управления. Он реагирует на перепады напряжения в одну или другую сторону, и при этом подключает соответствующую обмотку трансформатора. Корректирующие стабилизаторы нашли широкое применение в бытовых условиях.
Они в свою очередь разделяются на несколько видов:
Релейные.
Электронные (тиристорные).
Феррорезонансные.
Электромеханические.
Инверторные.
Линейные.
Конструктивные особенности и работа
Корректирующий тип стабилизаторов стал наиболее популярным в быту.
Релейные стабилизаторы напряжения
Стали наиболее популярными, ввиду их невысокой стоимости и качества работы. Основным достоинством релейных стабилизаторов является их быстродействие. Они очень быстро срабатывают при изменениях напряжения, и возвращают его величину в стандартные пределы, осуществляя этим защиту бытовых устройств.
Из недостатков можно отметить, что при срабатывании реле возникает резкий скачок напряжения величиной 5-15 вольт, в зависимости от фирмы изготовителя. Для бытовой техники такой скачок не окажет негативного влияния, однако освещение при этом будет мигать заметно. Поэтому при работе релейного стабилизатора иногда наблюдается моргание ламп накаливания, в то время, как энергосберегающие и люминесцентные лампы на это не реагируют.
Как и в других видах стабилизатора, основным элементом релейной модели является силовой трансформатор и блок управления на полупроводниковых элементах. Электронный блок стабилизатора выполнен в виде мощного микроконтроллера, который анализирует напряжение на входе и выходе. В результате он вырабатывает сигналы управления для силовых реле или ключей. Микроконтроллер при создании напряжения управления учитывает время срабатывания силовых реле и ключей. Это дает возможность выполнять коммутацию цепей без их разрыва. В итоге форма графика выходного напряжения становится идентичной входной форме напряжения.
Электронные стабилизаторы напряжения
Тиристорные стабилизаторы работают по принципу, который основан на автоматической коммутации разных обмоток трансформатора силовыми ключами в виде тиристоров. Такой принцип похож на действие релейных приборов. Отличие релейных стабилизаторов состоит в том, что у них нет механических контактов, имеется большее количество ступеней выравнивания напряжения и высокая точность работы 2-5%.
Электронные приборы не создают шума в доме, так как отсутствуют механические реле. Их заменяют электронные ключи. Тиристорные стабилизаторы работают с большим КПД.
При практическом применении электронные модели показали себя чувствительными устройствами, на которые отрицательно влияет перегрев. Отечественные производители выпускают чаще всего именно такой вид стабилизаторов.
Самым серьезным недостатком тиристорных моделей является их высокая стоимость. Гарантийный срок работы практически всех видов стабилизаторов находится в пределах 1-3 лет, в зависимости от фирмы изготовителя.
Феррорезонансные
Их действие основывается на изменении величины индуктивности катушек, имеющих металлический сердечник, при изменении тока. Последовательно с первичной обмоткой трансформатора подключают емкость С1. Она совместно с первичной обмоткой образует резонансный контур, который настроен на частоту сети, равную 50 герц.
Величина конденсатора зависит от мощности трансформатора. При мощности трансформатора до 60 ватт, конденсатор применяют величиной до 12 мкФ. Чтобы создать значительную мощность стабилизатора, используют дроссель насыщения.
При небольшом сетевом напряжении по дросселю проходит малый ток, и индуктивность дросселя большая. Основная часть тока протекает по параллельно подключенному конденсатору. При этом суммарное сопротивление этой цепи имеет емкостный тип.
Конденсатор компенсирует некоторую часть индуктивного сопротивления катушки трансформатора. При этом ток катушки повышается. Выходное напряжение трансформатора также увеличивается. Это характерно для эффекта резонанса напряжений.
При увеличении напряжения, ток дросселя также повышается, а его индуктивность падает. Величина емкости рассчитывается так, чтобы в контуре дроссель – конденсатор наступил резонанс, при котором сопротивление этого контура было бы наибольшим, а ток, приходящий из сети питания на трансформатор – наименьшим.
При увеличении напряжения сети увеличивается сопротивление контура до момента резонанса. Это дает возможность стабилизироваться напряжению на трансформаторе при больших перепадах напряжения.
Достоинством феррорезонансных приборов является надежность и простота. Недостатком является значительная зависимость напряжения на выходе прибора от частоты тока и искажение формы напряжения. Также, стабилизаторы с насыщенными сердечниками катушек обладают большим магнитным рассеянием. Это отрицательно влияет на функционирование окружающих устройств и на человека.
Электромеханические стабилизаторы напряжения
Принцип действия такого прибора довольно простой. Щетки из графита при перепадах напряжения передвигаются по катушке трансформатора, тем самым регулируется и подстраивается выходное напряжение.
В первых образцах электромеханических стабилизаторов для передвижения щеток использовался ручной способ (переключателем). Пользователь должен был постоянно контролировать показания индикатора напряжения.
В новых моделях приборов эта функция выполняется автоматически небольшим моторчиком, который при перепадах напряжения передвигает щетку по обмотке трансформатора.
Преимуществами таких стабилизаторов является простота и надежность устройства, повышенный КПД. Из недостатков можно отметить малое быстродействие при перепадах напряжения, а также быстрый износ механических деталей. Поэтому электромеханический вид стабилизатора требует постоянного обслуживания в виде контроля и замены щеток.
Инверторные стабилизаторы напряжения
Преобразуют постоянный ток в переменный, а также выполняют обратное действие, то есть, преобразуют переменный ток в постоянный с помощью микроконтроллера и кварцевого генератора.
Из достоинств инверторных стабилизаторов можно выделить малый шум при работе прибора, компактные размеры и широкий интервал входных рабочих напряжений, который колеблется в пределах 115-290 вольт.
Недостатком инверторных образцов является высокая стоимость, в отличие от многих других видов стабилизаторов.
Линейные
Выполнены в виде делителя напряжения. Нестабильное напряжение подается на вход такого устройства, а выровненное напряжение выходит с нижнего плеча делителя. Выравнивание выполняется изменением сопротивления плеча делителя напряжения. При этом величина сопротивления поддерживается такой величины, при которой выходное напряжение прибора было в определенных пределах.
При значительном отношении величин выходного и входного напряжений линейный стабилизатор обладает пониженным КПД, так как значительная часть мощности рассеивается в тепло на элементе настройки. Поэтому регулятор напряжения обычно монтируют на теплоотводящем радиаторе для возможности рассеивания тепла.
Достоинством линейного прибора является отсутствие помех, простота конструкции и малое число деталей. Недостатком является малый КПД, большое выделение тепла.
На что необходимо обратить внимание при выборе стабилизатора
Способ монтажа. Он бывает настенным, с горизонтальной или вертикальной установкой (для стационарных приборов). Может устанавливаться рядом с устройством, для которого он приобретается.

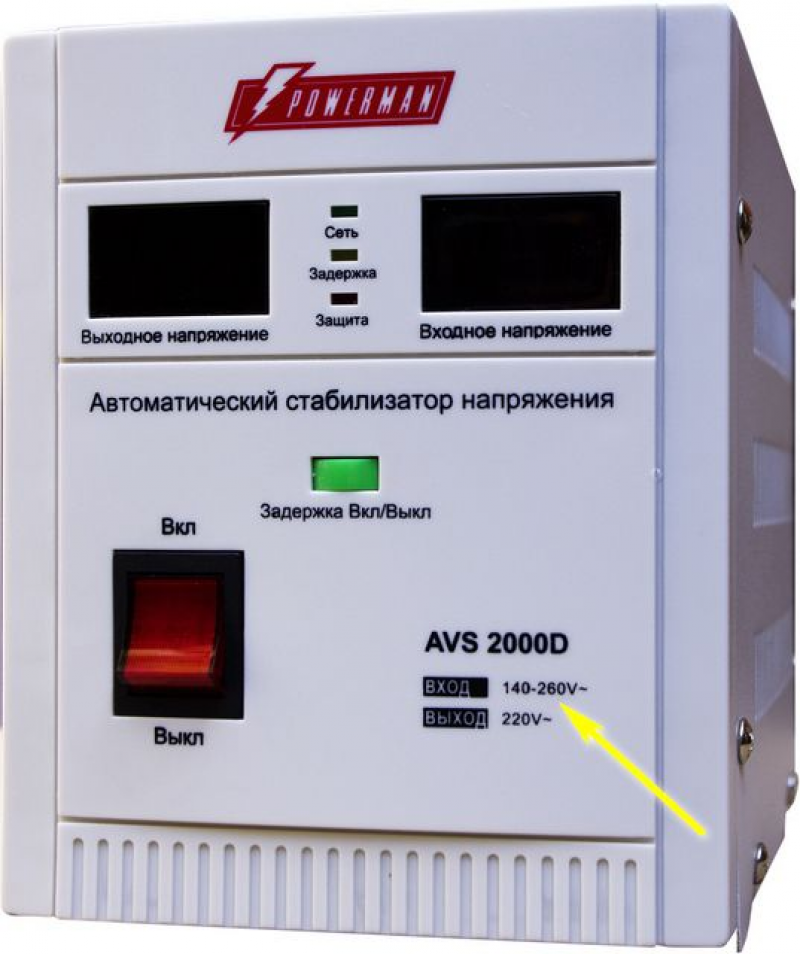

Точность работы, входное и выходное напряжение. Эта характеристика зависит в основном от параметров входного напряжения. Лучше выбрать наименьший показатель точности прибора от 1 до 3%, при напряжении 220 вольт.
Мощность стабилизатора выбирается не только мощностью подключаемого электрического устройства. К этой величине добавляется определенный резерв мощности. Для всей квартиры этот запас должен быть в пределах 30%.
Число фаз сети питания (однофазная или трехфазная сеть).
Быстродействие (время реакции на перепады напряжения), в миллисекундах.
Защита стабилизатора. Дорогие образцы приборов чаще всего оснащены защитными системами, которые предохраняют стабилизатор от коротких замыканий, резких изменений напряжения и других отрицательных явлений.
Габаритные размеры прибора и его шумность при функционировании.
Стоимость. Профессионалы не рекомендуют покупать дешевые китайские подделки, так как не стоит экономить на качестве стабилизатора. Качественный прибор не должен стоить дешево. Лучше приобрести отечественную модель, или прибор европейского производства.
Гарантийный срок играет большую роль при выборе любого устройства. Если прибор китайский, то вряд ли на него будет какая-то гарантия. Стабилизаторы, приобретенные в специализированных торговых точках можно за время гарантийного периода бесплатно обменять при возникновении неисправности или обнаружения брака.
Наибольшую трудность обычно вызывает при выборе прибора его мощность. Кроме активной составляющей мощности, которую расходуют бытовые устройства, некоторые из них обладают реактивной составляющей мощности. Она появляется при наличии индуктивности (если в устройстве имеется мощный электрический мотор). При его запуске ток повышается в несколько раз. Если выбрать стабилизатор без учета этой реактивной составляющей мощности, то он может не справиться с высокой нагрузкой при запуске устройства, имеющего электродвигатель.
Другим фактором, который значительно влияет на выбор стабилизатора, является коэффициент трансформации, который равен нулю, если стабилизатор функционирует в идеальных условиях. То есть, на вход поступает ровно 220 вольт, и выходит точно такая же величина к потребителю. А если стабилизатору приходится выравнивать напряжение, то мощность снижается.
Похожие темы:
electrosam.ru
