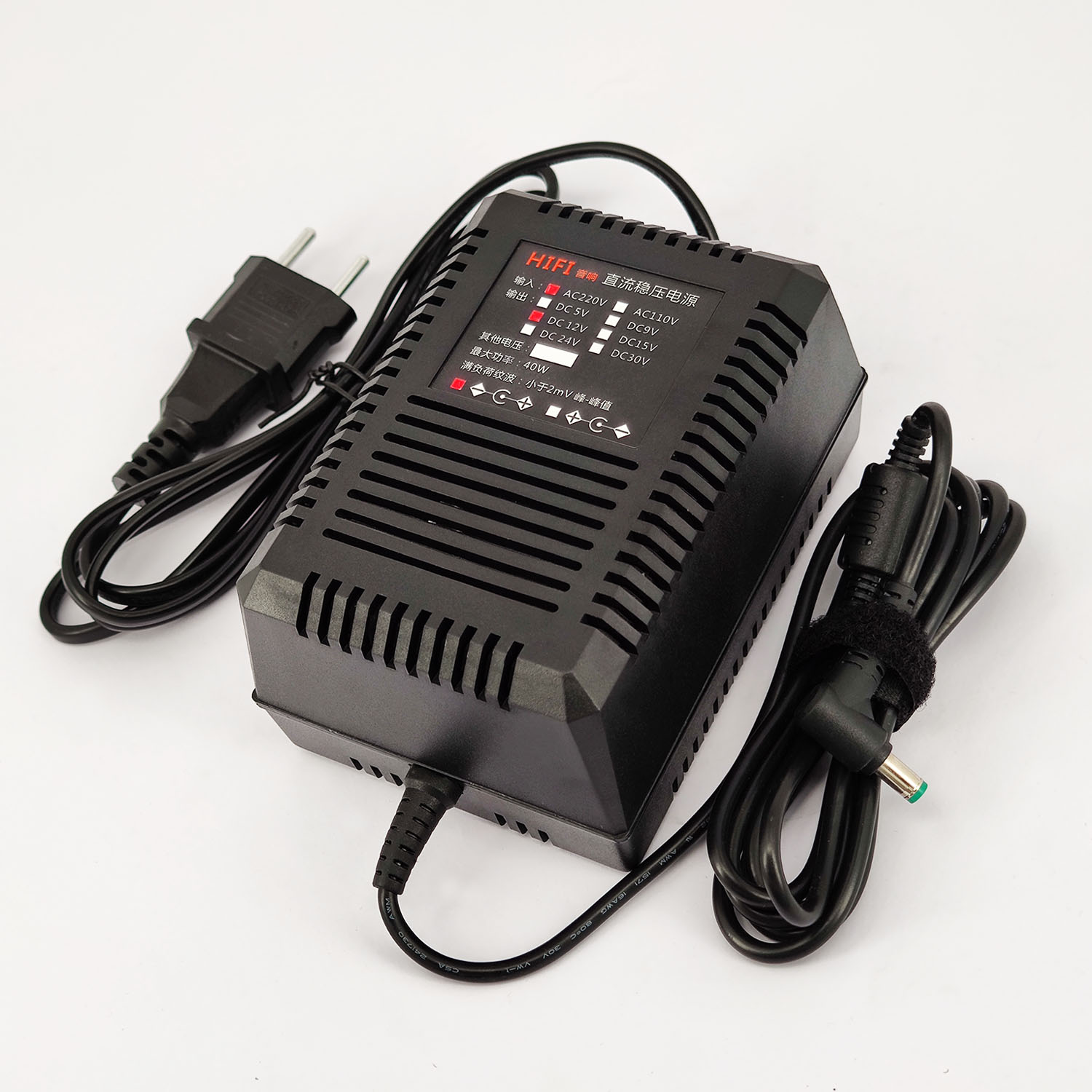

На сегодняшний день от источников постоянного тока питается практически вся электронная аппаратура. Гальванические батареи или аккумуляторы применяются для мобильной аппаратуры. Такой аппаратуры у каждого из нас предостаточно (это фотоаппараты, мобильные телефоны, планшеты и другие разнообразные измерительные приборы).

Музыкальные центры, компьютеры, телевизоры (вся стационарная электроника) с помощью блоков питания питаются от сети переменного тока. В данном случае уже нельзя обойтись лишь малогабаритными аккумуляторами или батарейками. Здесь необходим стабилизационный источник питания, который предназначен для защиты.

Стабилизированный источник http://darxton.ru/catalog_section/impulsnye-istochniki-bloki-pitaniya/ питания обладают широкими пределами регулирования выходного напряжения, надежной защитой от перегревания тока нагрузки, для них характерно высокая нагрузочная способность. Низкий коэффициент пульсации при этом состоит из главных элементов (выпрямительного моста, понижающего трансформатора, сглаживающих фильтров).

Какими должны быть источники питания

Во всех источниках питания постоянное выходное напряжение должно регулироваться в некоторых пределах (0,25В), не более 10А должен составлять ток нагрузки. Во время нестабильного напряжения в сети 20%, выходное напряжение должно быть не больше 0,3%. Защита должна срабатывать от 7А и выше, а если нужно число ампер сделать большим, то это можно установить по желанию заказчика.

О некоторых видах источников питания

Иногда бывает, что блок питания может выдавать несколько напряжений, их часто называют многоканальными. Например, это компьютерный блок питания, который необходим для защиты оборудования от скачков напряжения.

Лабораторные блоки питания предназначены для использования во время опытов на специальной макетной плате. Блок должен обладать достаточными возможностями, потому что его часто применяют для наладки разнообразных конструкций.

В последнее время производят блоки питания, рассчитанные на одно фиксированное напряжение. Такой блок надежно защищает оборудование от повышения выходного напряжения. Данная защита по своей структуре не сложна, для ее реализации необходимо лишь несколько деталей. Чаще всего ее можно встретить в некоторых радиолюбительских конструкциях.

Похожие статьи

Холодильное оборудования для магазинов

Тепловые пушки – оборудование от производителя

Продажа профессионального оборудования

Незаменимый мегаомметр

Конденсаторные установки для компенсации реактивной мощности

Тепловые пушки: предназначение и разновидности

Источники питания стабилизированные

Сортировать по

Цена +/-

Название товара

Категория

Название производителя

Показано 1 — 10 из 19
10

Текущий уровень запасов

Блок питания 12Вольт — 1Ампер

Источник питания на 12 вольт и силой тока 1А, подойдёт для питания не мощных потребителей. Например этим блоком питания можно запитать от одной до трёх видеокамер в зависимости от их потребляемой мощности.

Описание товара

Текущий уровень запасов

Профессиональный блок питания мини 12В 1.5А — Ontroliks-Pro 12/15P

Профессиональный источник питания с питающим напряжением 12 вольт и номинальном токе потребления до 1.5А. Блок питания отличается не большим размером, что позволяет его размещать в небольших монтажных коробках, подразетниках. Удобно запитывать камеры видеонаблюдения, домофоны, электромагнитные замки, контроллеры и другие потребители.

Описание товара

Текущий уровень запасов

Блок питания 12Вольт — 2Ампера

Источник питания с номинальным напряжением 12 вольт и силой тока 2 ампера. Входящие напряжение 220 вольт. Подойдёт для питания одновременно нескольких видеокамер или же одного не мощного видеорегистратора.

Описание товара

Текущий уровень запасов

Профессиональный блок питания 12В 2А — Ontroliks — Pro12/20P

Источник питания для потребителей с номинальным напряжением 12 Вольт постоянного тока и токе потребления не более 2А.

Описание товара

Текущий уровень запасов

Профессиональный блок питания уличный мини 12В 1.5А — Ontroliks-Pro12/15P-U

Импульсный источник питания предназначен для обеспечения потребителей электропитанием с номинальным напряжением 12В. Компактный корпус блока питания позволяет его размещать в монтажные коробки, пластиковые боксы, распределительные щитки, не занимая при этом много свободного пространства.

Описание товара

Текущий уровень запасов

Блок питания 12Вольт — 3Ампера

Описание товара

Текущий уровень запасов

Блок питания в металлическом корпусе 12В 5А

Импульсный блок питания с выходным напряжением 12 вольт и выходным током нагрузки 5 ампер или 60 ватт.

Описание товара

Текущий уровень запасов

Блок питания внутренний 12В 5А

Источник питания стабилизированный с питающим напряжением 12 вольт и силой тока 4 Ампера. Подойдёт для питания видеорегистраторов, камер видеонаблюдения, мониторов и других устройств не превышающие потребляемую мощность 4 Ампера.

Описание товара

Текущий уровень запасов

Профессиональный блок питания 12В 4А — Ontroliks — Pro12/40P

Источник питания 12В 4А для профессионального использования, подойдет для круглосуточного питания потребителей с номинальным напряжением 12 Вольт 4 Ампера. Потребителями могут быть камеры видеонаблюдения, видеорегистраторы, домофоны, контроллеры, сетевое оборудование и ряд других потребителей не превышающих нагрузку 48 Ватт. Блок питания оснащен различными видами защит, что позволяет. ..

Описание товара

Текущий уровень запасов

Профессиональный блок питания 12В 5А — Ontroliks — Pro12/50P

Блок питания Ontroliks-pro12/50P предназначен для питания потребителей с номинальным напряжением 12 Вольт и током потребления не более 5 Ампер. Источник питания выполнен в пластиковом корпусе с шнуром питания 220 Вольт, который можно отсоединить от клейменной колодке. Большой срок службы, время работы на отказ, не менее 100тыс. часов. Гарантия 3 года.

Описание товара

3–30 В/2,5 А Стабилизированный источник питания

Авторские права на эту схему принадлежат smart kit electronics . На этой странице мы будем использовать эту схему для обсуждения улучшений и внесем некоторые изменения на основе исходной схемы.

Общее описание

Это очень полезный проект для всех, кто работает с электроникой. Это универсальный блок питания, который решит большинство проблем с питанием, возникающих в повседневной работе любой электронной мастерской. Он охватывает широкий диапазон напряжений, плавно регулируемых от 30 В до 3 В. Максимальный выходной ток составляет 2,5 А, что более чем достаточно для большинства приложений. Схема полностью стабилизирована даже на крайних значениях выходного диапазона и полностью защищена от коротких замыканий и перегрузок.

Технические характеристики – Характеристики:

• Входное напряжение: 24 В переменного тока / 3 А
• Выходной ток: 2,5 А
• Выходное напряжение: 3–30 В постоянного тока

Как это работает

Источник питания использует хорошо известную и довольно популярную ИС СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ LM 723. ИС может быть настроена на выходное напряжение, которое непрерывно изменяется от 2 до 37 В постоянного тока, и имеет номинальный ток 150 мА. что, конечно, слишком мало для любого серьезного использования. Для увеличения пропускной способности схемы выход ИС используется для управления парой Дарлингтона, образованной двумя силовыми транзисторами BD 135 и 2N 3055. Использование транзисторов для увеличения максимального выходного тока ограничивает диапазон выходного напряжения несколько, и поэтому схема была разработана для работы от 3 до 30 В постоянного тока. Резистор R5, который вы видите включенным последовательно с выходом источника питания, используется для защиты схемы от перегрузки. Если через резистор R5 протекает слишком большой ток, напряжение на нем увеличивается, и любое напряжение выше 0,3 В приводит к отключению питания, что эффективно защищает его от перегрузок. Эта функция защиты встроена в LM 723, и падение напряжения на резисторе R5 определяется самой микросхемой между выводами 2 и 3. В то же время микросхема постоянно сравнивает выходное напряжение со своим внутренним опорным напряжением, и если разница превышает заданную разработчиком Стандарты s он исправляет это автоматически. Это обеспечивает большую стабильность при различных нагрузках. Потенциометр P1 используется для регулировки выходного напряжения на желаемом уровне. Если требуется полный диапазон от 3 до 30 В, следует использовать сетевой трансформатор со вторичной обмоткой, имеющей номинал не менее 24 В/3 А. Если максимальное выходное напряжение нежелательно, конечно, можно использовать трансформатор. с более низким выходным вторичным напряжением. (Однако после выпрямления напряжение на конденсаторе С2 должно на 4-5 вольт превышать максимальную мощность, ожидаемую от схемы.

Конструкция

Прежде всего, давайте рассмотрим некоторые основы создания электронных схем на печатной плате. Плата изготовлена ​​из тонкого изоляционного материала, покрытого тонким слоем проводящей меди, форма которой позволяет сформировать необходимые проводники между различными компонентами схемы. Использование правильно спроектированной печатной платы очень желательно, так как это значительно ускоряет сборку и снижает вероятность ошибок. Платы Smart Kit также поставляются с предварительно просверленными отверстиями и контурами компонентов и их идентификацией, напечатанными на стороне компонентов, чтобы упростить сборку. Для защиты платы при хранении от окисления и гарантии того, что она попадет к вам в идеальном состоянии, при производстве медь лужится и покрывается специальным лаком, предохраняющим ее от окисления и облегчающим пайку. Припаивание компонентов к плате — единственный способ собрать схему, и от того, как вы это сделаете, во многом зависит ваш успех или неудача. Эта работа не очень сложная, и если вы будете придерживаться нескольких правил, у вас не должно возникнуть проблем. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт. Наконечник должен быть в порядке и всегда должен содержаться в чистоте. Для этого очень удобны специально изготовленные губки, которые держат во влажном состоянии и время от времени можно протирать ими горячий наконечник, чтобы удалить все остатки, которые имеют свойство скапливаться на нем.
ЗАПРЕЩАЕТСЯ обрабатывать напильником или наждачной бумагой грязный или изношенный наконечник. Если наконечник невозможно очистить, замените его. На рынке представлено множество различных типов припоев, и вы должны выбрать качественный припой, который содержит необходимый флюс в своей сердцевине, чтобы каждый раз обеспечивать идеальное соединение.
НЕ ИСПОЛЬЗУЙТЕ флюс для пайки, кроме того, который уже включен в ваш припой. Слишком большой поток может вызвать множество проблем
и является одной из основных причин неисправности цепи. Если все-таки вам придется использовать дополнительный флюс, как это бывает при лужении медных проводов, то после окончания работы очень тщательно очистите его. Для правильной пайки компонента необходимо сделать следующее:
Очистите выводы компонентов небольшим кусочком наждачной бумаги.

Согните их на правильном расстоянии от корпуса компонента и вставьте компонент на место на плате. Иногда вы можете найти компонент с проводами большего сечения, чем обычно, которые слишком толсты, чтобы войти в отверстия ПК. доска. В этом случае используйте мини-дрель, чтобы немного увеличить диаметр отверстий. Не делайте отверстия слишком большими, так как впоследствии это затруднит пайку. Возьмите горячий утюг и поместите его кончик на вывод компонента, удерживая конец припоя в точке, где вывод выходит из платы. Наконечник утюга должен касаться грифеля чуть выше п.к. доска. Когда припой начнет плавиться и течь, подождите, пока он равномерно покроет область вокруг отверстия, а флюс закипит и выйдет из-под припоя. Вся операция не должна занимать более 5 секунд. Снимите утюг и дайте припою остыть естественным образом, не дуя на него и не перемещая компонент. Если все сделано правильно, то поверхность стыка должна иметь блестящий металлический блеск, а его края должны плавно заканчиваться на выводе компонента и дорожке платы. Если припой выглядит тусклым, потрескавшимся или имеет форму капли, значит, вы сделали сухое соединение, и вам следует удалить припой (с помощью насоса или фитиля для припоя) и переделать. Будьте осторожны, чтобы не перегреть гусеницы, так как их очень легко оторвать от доски и сломать. Когда вы припаиваете чувствительный компонент, рекомендуется удерживать вывод со стороны компонента с помощью пары плоскогубцев, чтобы отвести любое тепло, которое может повредить компонент. Убедитесь, что вы не используете больше припоя, чем необходимо, так как вы рискуете закоротить соседние дорожки на плате, особенно если они расположены очень близко друг к другу. После того, как вы закончили работу, отрежьте лишние выводы компонентов и тщательно очистите плату подходящим растворителем, чтобы удалить все остатки флюса, которые могут остаться на ней.

Начните собирать схему, разместив контакты на плате и припаяв их. Вы должны быть очень осторожны при пайке компонентов, которые будут пропускать большие токи, так как ваши соединения должны выдерживать максимальный ток, не нагреваясь. Припаяйте гнездо микросхемы на его место, стараясь не вставлять его неправильно, а затем установите резисторы на свои места на плате. Резистор R5 следует припаять так, чтобы его корпус был немного отделен от п.к. плату, чтобы воздух циркулировал вокруг компонента и охлаждал его. Продолжайте работу с конденсаторами. Будьте осторожны, чтобы не вставить электролит неправильной стороной. Полярность отмечена на конденсаторах и ПК. плата также имеет соответствующую маркировку. Вставьте выпрямительный мост на место. Мост предназначен для тяжелых условий эксплуатации и имеет провода, изготовленные из более толстого провода, чем обычно. Если у вас возникли трудности с вставкой их в п.к. доске можно увеличить отверстия мини дрелью. (Автоматическое производство печатных плат требует, чтобы все отверстия на плате были одинакового диаметра).

Однако не делайте отверстия слишком широкими, так как после этого вам будет гораздо труднее припаивать выводы. Припаяйте TR1 на место и установите TR2 на радиатор, следуя схеме и убедившись, что между радиатором и транзистором нет электрического соединения. Не забудьте про изоляторы и используйте теплопроводящую смесь между корпусом транзистора и радиатором. Используя провода большого сечения, подключите TR2 к плате и, наконец, с помощью плоского ленточного кабеля соедините потенциометр с остальной частью схемы. Вставьте РЕГУЛЯТОР НАПРЯЖЕНИЯ в гнездо, и ваш блок питания готов. Теперь проведите окончательную проверку своей работы, чтобы убедиться в отсутствии ошибок, которые впоследствии могут доставить массу неприятностей. Если все в порядке, то можно подключить вход схемы (на плате он обозначен «24 VAC») к вторичной обмотке трансформатора. Подсоедините вольтметр к контактам с маркировкой «OUT 3-30 V» и с помощью сетевого шнура подключите первичную обмотку трансформатора к удобной розетке. Если все сделано правильно, вольтметр должен показать показания, а поворот потенциометра должен изменить их.

Небольшие отклонения от указанного минимального и максимального напряжения являются нормальными, вызваны допусками компонентов и не должны вас беспокоить. Хотя схема работает с низким напряжением и вполне безопасно прикасаться к любой части во время ее работы, для подачи этого низкого напряжения необходим сетевой трансформатор, а первичная обмотка трансформатора подключена к сети, что делает ее очень опасной. Лучше всего использовать корпус для всего, чтобы сделать полноценный автономный блок питания для ваших экспериментов. Smart Kit также изготавливает подходящий корпус для данного источника питания с печатной передней панелью, готовыми просверленными отверстиями для выходных разъемов, переключателей, держателя предохранителя и контрольно-измерительных приборов.

Список запчастей

ОСТОРОЖНО

Эта схема работает от сети и в некоторых ее частях присутствует напряжение 220 В переменного тока. Напряжение выше 50 В ОПАСНО и даже может быть СМЕРТЕЛЬНЫМ. Во избежание несчастных случаев, которые могут привести к летальному исходу для вас или членов вашей семьи, соблюдайте следующие правила

:

• НЕ работайте, если вы устали или спешите, дважды проверьте все перед подключением схемы к сети. и будьте готовы отключить его, если что-то выглядит не так.
• НЕ ПРИКАСАЙТЕСЬ к какой-либо части схемы, когда она находится под напряжением.
• НЕ оставляйте провода питания открытыми. Все провода питания должны быть хорошо изолированы. — ЗАПРЕЩАЕТСЯ заменять предохранители на другие с более высоким номиналом или заменять их проволокой или алюминиевой фольгой.
• НЕ работайте мокрыми руками. -Если вы носите цепочку, ожерелье или что-либо, что может висеть и касаться открытой части цепи, БУДЬТЕ ОСТОРОЖНЫ. ВСЕГДА ИСПОЛЬЗУЙТЕ правильный шнур питания с правильной вилкой и правильно заземлите цепь. Если корпус вашего проекта сделан из металла, убедитесь, что он правильно заземлен. Если возможно, используйте сетевой трансформатор с коэффициентом 1:1, чтобы изолировать вашу цепь от сети. При проверке схемы, работающей от сети, наденьте обувь с резиновой подошвой, встаньте на сухой непроводящий пол и держите одну руку в кармане или за спиной. Если вы примете все вышеперечисленные меры предосторожности, вы сведете риски к минимуму и тем самым защитите себя и окружающих. Тщательно сконструированное и хорошо изолированное устройство не представляет опасности для пользователя. ОСТОРОЖНО: ЭЛЕКТРИЧЕСТВО МОЖЕТ УБИТЬ, ЕСЛИ ВЫ НЕ ОСТОРОЖНЫ.

Вот несколько фотографий этого блока питания, собранного и установленного в коробку.

Подпишитесь на нас и поставьте лайк:

Стабилизированный источник питания для прототипирования

— Реклама —

Эта схема стабилизированного источника питания может быть напрямую подключена к сети переменного тока 230 В для получения выходного напряжения от 3 В до 12 В постоянного тока для подключения к макетной плате.

Цепь стабилизированного источника питания

Входная сеть переменного тока 230 В преобразуется с понижением частоты в переменное напряжение 15 В с помощью понижающего трансформатора X1, вторичная обмотка которого рассчитана на ток силой 2 ампера. Мостовой выпрямитель преобразует переменный ток в пульсирующий постоянный ток с пиковым уровнем напряжения 21 В (15×1,4142). Светодиод LED1 загорается, указывая на наличие выхода выпрямителя. Резистор R1 (2,2 кОм) ограничивает ток через LED1 до безопасного значения ниже 10 мА. Выход мостового выпрямителя сглажен конденсатором С1 емкостью 470 мкФ. Конденсатор С2 шунтирует высокочастотные пульсации.

На выходе секции выпрямителя для регулирования используется регулируемый 3-выводной регулятор положительного напряжения серии LM317T. Он способен подавать более 1,5 А в диапазоне выходного напряжения от 1,2 В до 37 В. Однако здесь он использовался для подачи дискретных напряжений с шагом 3 В, 5 В, 6 В, 9 В и 12 В с помощью 5-позиционного поворотного переключателя S2, который устанавливает различные значения резисторов между выводом Adj регулятора и землей, в то время как R2 (между контактом Adj и выходным контактом) представляет собой постоянный резистор номиналом 220 Ом. Выходное напряжение (Vo) определяется соотношением:

— Реклама —

, где «Rx» — сопротивление, подключенное между выводом Adj регулятора и землей.

В положении 12 В (положение «выключено» переключателя) значение Rx равно R3+R4=1900 Ом, а в других положениях последовательно эквивалентно 1900 Ом в шунте с другим сопротивлением, выбираемым поворотным переключателем . В таблице показано эквивалентное последовательное сопротивление при различных положениях поворотного переключателя.

Примечание

Номинал X1 на принципиальной схеме напечатан неправильно. То есть 15В-0-15В следует читать как 0-15В.

Переключение дискретного резистора (с допуском 1 %) предпочтительнее использования переменного резистора, потому что контакт ползунка становится неустойчивым после некоторого использования, а допуск (изменение в зависимости от температуры) переменного резистора также намного выше.

Регулятор LM317T должен быть оснащен радиатором между регулятором и платой для обеспечения наилучшей теплопередачи. Обратите внимание, что чем выше ток нагрузки или ниже напряжение на нагрузке, тем выше будет тепловыделение на регуляторе. Предполагая, что вы настраиваете выход на 3 В, а нагрузка потребляет ток 1,5 А, падение напряжения на IC1 составляет примерно 10 вольт. Рассеиваемая мощность на IC1 составляет 10×1,5=15 Вт. Чтобы рассеять это тепло, вы должны использовать радиатор размером 4×10 см или около того. 3-миллиметровая алюминиевая пластина указанного размера, прикрученная к регулятору, будет работать эффективно. Минимальная разность напряжений между входным и выходным напряжениями составляет от 3 до 4 В, что необходимо для правильного регулирования.

Выключатель S1, трансформатор X1, LED1, предохранитель F1 и поворотный переключатель S2 предпочтительно монтировать соответствующим образом в металлическом корпусе. Радиатор (алюминиевый лист) должен быть вставлен ровно между регулятором и печатной платой и закреплен с помощью гайки и болта после нанесения теплоотводящей пасты на металлическую часть LM317T.
