Какие особенности имеет паяльная станция Lukey 868. Чем она отличается от других моделей Lukey. Каковы ее основные преимущества и недостатки. Для каких задач подходит эта паяльная станция.
Общая характеристика паяльной станции Lukey 868

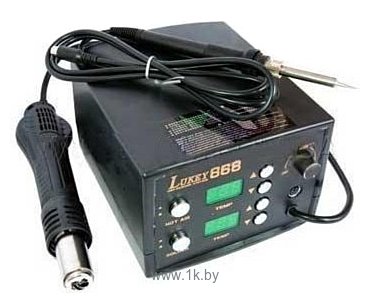

Паяльная станция Lukey 868 представляет собой многофункциональное устройство для пайки и демонтажа электронных компонентов. Она сочетает в себе термовоздушный фен и паяльник, что позволяет выполнять широкий спектр монтажных и ремонтных работ.
Основные характеристики Lukey 868:
- Мощность: 750 Вт
- Диапазон температур фена: 100-480°C
- Диапазон температур паяльника: 200-480°C
- Максимальный воздушный поток: 120 л/мин
- Габариты: 160 x 190 x 116 мм
- Вес: около 1,5 кг
Особенности конструкции Lukey 868
Одной из ключевых особенностей Lukey 868 является использование вентиляторного фена вместо компрессорного. Это дает следующие преимущества:
- Меньший уровень шума при работе
- Более легкая и компактная конструкция фена
- Больший максимальный воздушный поток
Кроме того, фен оснащен датчиком положения. При установке в подставку автоматически включается режим ожидания, что экономит электроэнергию и продлевает срок службы нагревательного элемента.
Сравнение Lukey 868 с другими моделями
По сравнению с популярной моделью Lukey 852D+, станция 868 имеет ряд отличий:
- Меньшие габариты и вес за счет пластикового корпуса
- Отсутствие мембранного компрессора и воздушного шланга
- Наличие датчика положения фена
- Несовместимость насадок с другими моделями Lukey
Преимущества паяльной станции Lukey 868
Основными достоинствами данной модели являются:
- Компактность и легкость конструкции
- Низкий уровень шума при работе
- Быстрый нагрев фена и паяльника
- Наличие режима ожидания для экономии энергии
- Удобное управление с цифровой индикацией температуры
Недостатки и ограничения Lukey 868
Среди минусов данной модели можно отметить:
- Ограниченный выбор совместимых насадок для фена
- Пластиковый корпус менее долговечен, чем металлический
- Отсутствие возможности подключения внешнего компрессора
Для каких задач подходит Lukey 868?
Паяльная станция Lukey 868 оптимально подходит для следующих применений:
- Ремонт мобильных телефонов и планшетов
- Пайка и демонтаж компонентов на печатных платах
- Работа с SMD-компонентами небольшого и среднего размера
- Домашнее и полупрофессиональное использование
Комплектация и дополнительные аксессуары
В стандартный комплект поставки Lukey 868 входят:
- Основной блок станции
- Паяльник с подставкой
- Термовоздушный фен
- 3 сменные насадки для фена
- Держатель для фена
- Инструкция по эксплуатации
Дополнительно можно приобрести:
- Запасные жала для паяльника
- Универсальный держатель для плат
- Антистатический браслет
Отзывы пользователей о Lukey 868
Большинство пользователей отмечают следующие положительные стороны этой паяльной станции:
- Хорошее соотношение цены и качества
- Удобство в работе благодаря малому весу фена
- Быстрый выход на рабочую температуру
- Низкий уровень шума по сравнению с компрессорными моделями
Среди недостатков в отзывах чаще всего упоминаются:
- Невозможность использования стандартных насадок от других моделей
- Недостаточная мощность для работы с крупными компонентами
Сравнение Lukey 868 с конкурентами
По сравнению с аналогичными моделями других производителей Lukey 868 выделяется:
- Более низкой ценой при сохранении базового функционала
- Компактными размерами и малым весом
- Наличием датчика положения фена
Однако она уступает некоторым конкурентам по:
- Максимальной мощности нагревательных элементов
- Разнообразию доступных насадок и аксессуаров
Рекомендации по выбору паяльной станции
При выборе паяльной станции следует учитывать:
- Характер выполняемых работ (бытовой ремонт или профессиональное использование)
- Требуемую мощность и диапазон температур
- Необходимость в дополнительных функциях (например, вакуумный захват)
- Совместимость с имеющимися инструментами и расходными материалами
- Бюджет и соотношение цена/качество
Заключение: стоит ли покупать Lukey 868?
Паяльная станция Lukey 868 представляет собой хороший выбор для домашних мастеров и начинающих специалистов по ремонту электроники. Она обладает достаточным функционалом для большинства базовых задач, при этом отличается доступной ценой и удобством в использовании.
Однако для профессионального применения или работы с крупными компонентами может потребоваться более мощная и функциональная модель. Также следует учитывать ограниченную совместимость с насадками от других производителей.
В целом, Lukey 868 можно рекомендовать как качественное и недорогое решение для небольших ремонтных мастерских и любителей электроники.
Обзор паяльной станции Lukey 868
Нужно сказать, что мой старый паяльник меня устраивал в течение последних лет. Однако, когда я начал паять детали в SOIC и BGA корпусах, а так же после того, как я спалил моим паяльником три микросхемы, я понял, что пора присматривать себе паяльную станцию. Начал читать отзывы о различных бюджетных вариантах. Больше всего мне понравились Lukey 702 и Lukey 868, как самые бюджетные и надежные. В магазине, продавец посоветовал мне Lukey 868. Обзор начнем с коробки.
А коробка красивая, ух-ты!
Кстати, коробка от Lukey 702. Толи на заводе перепутали, толи продавец решил подшутить. Ну да ладно — перейдем к внешнему осмотру:
На передней панели находятся все органы управления и индикации. Удобно, кстати.
Пластик, хоть он и не глянцевый, отлично пачкается пальцами, что видно по фотографии.
Вверху — органы управления феном, внизу — паяльником. Кнопками со стрелками выбирается температура. Вон те две кнопки слева — включение/выключение фена и паяльника.
Поток воздуха регулируется ручкой в правой части панели. Под ним находится разьем для подключения паяльника, а еще ниже — провод от фена. Довольно неудобно, что фен не отсоединяется от паяльной станции.
На боковых сторонах нет ничего интерестного — их показывать я не буду.
На задней стороне расположился шнур питания , наклейка с информацией об устройстве и гарантийная пломба. Больше ничего интересного там нет:
Переходим к паяльнику и подставке:
Подставка, нужно сказать полностью металлическая. В подставке предусмотрено место под губку для чистки жала, которая тоже шла в комплекте.

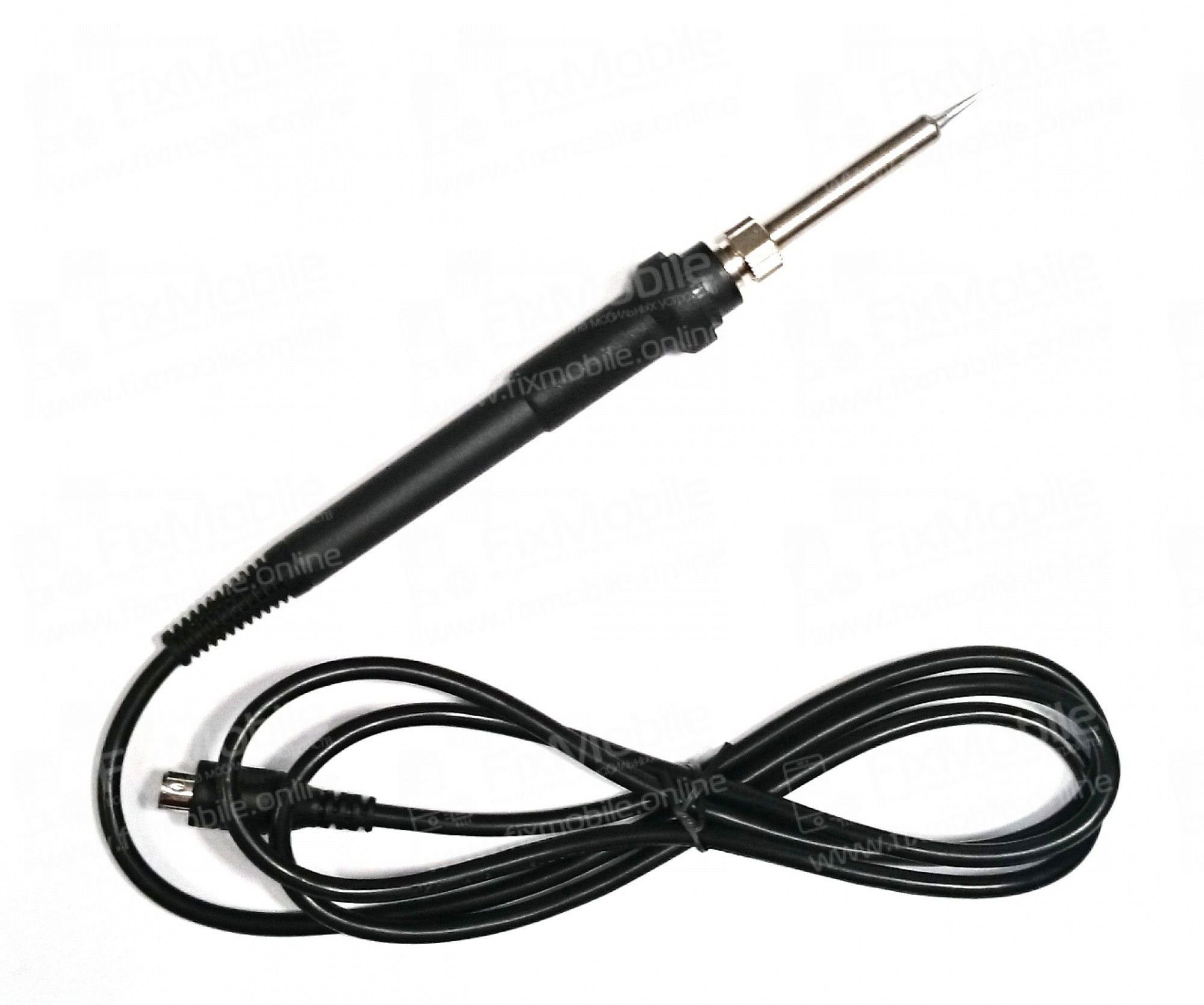

Паяльник, по сравнению с моим старым ЭПСН-25 очень удобный и легкий. По весу и размерам напоминает обычный фломастер:
В комплекте, к сожалению, было только одно жало-конус. Производитель применил интерестный способ смены жала — оно надевается на нагреватель, а затем фиксируется трубкой-накладкой:
К паяльной станции паяльник присоединяется при помощи обычного MiniDIN-6 разьема, который я боюсь сломать.
А вот в подставке паяльник держится просто замечательно, даже если сильно дернуть за паяльник он не вылетает.
Перейдем к фену:
В этой станции удобно то, что турбина находится в фене, а не в самой станции, и соединяется фен с ней не толстенным шлангом, а гибким и удобным проводом.
В комплекте с феном идут к нему три насадки разного размера:
И удобный ключ для установки/снятия насадок:
Итак, с внешним осмотром закончили, перейдем к функциональным тестам. Собираем установку:
Начнем с паяльника. Для разминки — 300′
При включении выставляется необходимая температура. При разогреве отображается текущая температура жала и горит децимальная точка у правой цифры. Как только паяльник нагреется до установленной температуры, эта же точка начинает мигать. Кстати, разогрев от 20′ до 300′ занимает ровно 18 сек. Я считал, правда.
Теперь фен:
С 20′ до 360′ нагревается быстро — всего 11 сек.
Чудо какое-то.
Так же, как и у моделей Lukey 702 и Lukey 898, термофен оснащен герконовым реле. При установке фена в подставку он переходит в ждущий режим. На дисплее тогда горят три черточки.
При выключении фена или переходе в ждущий режим компрессор работает, пока температура не понизится ниже 50′. Производитель заявляет, что это увеличит срок службы нагревателя.
Чуть не забыл — технические характеристики:
Напряжение на входе: 220В/50Гц
Потребляемая мощность: 750Вт
Диапазон настройки температуры: Фен 100-480°С/Паяльник 200-480°С
Температура воздушного потока в состоянии резервной готовности: 50°С
Объем воздушного потока: 120л/мин. (макс.)
Уровень шума: <45Дб
Размер аппарата: 160Х190Х116 мм
Вес: Около 1,5кг
Итак, подводим итоги. Lukey 868 — неплохая бюджетная паяльная станция.
Плюсы:
Небольшая цена, небольшие размеры, современный дизайн, встроенный в фен компрессор, быстрый разогрев, защита от статики, металлическая подставка, мощный нагревательный элемент в паяльнике и фене (по сравнению с Lukey 702)
Минусы:
Бывают глюки с индикацией, фен не отсоединяется от паяльной станции, только одно жало в комплекте, не надежное соединение паяльника и станции.
Итоги: если вам нужна хорошая бюджетная паяльная станция — смело берите Lukey 868.
Теги:
Термовоздушная паяльная станция Lukey 868
Описание
Термовоздушная аналоговая двухканальная монтажно-демонтажная паяльная станции Lukey 868 по своим техническим характеристикам наиболее соответствует задачам ремонта прежде всего портативной электроники (мобильные телефоны, видеокамеры и т.п.) и бытовой техники.
Обзор паяльной станции Lukey 868 на MASTERAM-LABS.COM
Особенности
- 2 дисплея с цифровой индикацией температуры термофена и паяльника
- Независимая регулировка и электронный контроль температуры термофена и паяльника
- Термофен мощностью 400 Вт
- Максимальная производительность подачи воздуха 120 литра/мин
- Функция автоматического охлаждения термофена после отключения
- Антистатическое исполнение и гальваническая развязка
- HAKKO 1321 с керамическим нагревательным элементом для надежности работы и стабильности температуры
- Долговечное хромированное жало-конус с торцом 0,4 мм, совместимое с паяльными системами HAKKO и XYTRONIC
- Подставка с целлюлозной губкой для влажной очистки жала
- Удобный дизайн станции для экономии места на рабочем столе
Видео
youtube.com/embed/dCoISrtk4J8″ frameborder=»0″ allowfullscreen=»»/>
Технические характеристики
| Рабочее напряжение | 220 В |
| Потребляемая мощность | 750 Вт |
| Мощность паяльника | 50 Вт |
| Мощность термофена | 400 Вт |
| Объем воздушного потока | 120 л/мин (максимум) |
| Диапазон рабочих температур фена | 100–480 °С |
| Диапазон рабочих температур паяльника | 200–480 °С |
| Габариты | 160 × 190 × 116 мм |
Комплектация
- Паяльная станция Lukey 868 — 1 шт.
- Паяльник — 1 шт.
- Сопла — 3 шт.
- Подставка с целлюлозной губкой — 1 шт.
- Подставка под паяльник и термофен — 1 шт.
- Кабель питания — 1 шт.
Совместимые паяльные жала
Характеристики
| Тип корпуса | |
| Мощность фена | |
| Мощность паяльника | |
| Тип нагнетателя | |
| Демонтажный пистолет | |
| Дымопоглотитель | |
| Источник питания | |
| Вакуумный пинцет |
868 паяльная станция Lukey 868 в Москве
в магазине на Нахимовском : 1 + >10 шт В магазине на Нахимовском сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, м. Нахимовский проспект, Нахимовский проспект д.4, 1 этаж, отдельный вход с улицы Нахимовский проспект.
Будни: с 9 до 21 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 9:00 до 21:00
В магазине в Митино сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, м. Волоколамская, Пятницкое шоссе д. 18, ТК Митинский радиорынок, 1-й этаж, павильон № 413А
Будни: с 10 до 20 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 10:00 до 20:00
В магазине на Новокузнецкой сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, м.Новокузнецкая, Большой Овчинниковский пер. д. 12, строение 1
Будни: с 10 до 20 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 10:00 до 20:00
В магазине на Полежаевской сейчас 5 шт.
Вы можете оформить заказ и зарезервировать 5 шт прямо сейчас,
а мы можем привезти еще 7 шт
г. Москва, м. Полежаевская, 4-я Магистральная д. 5, БЦ «На Магистральной», вход только через КПП со стороны Магистрального переулка (где шлагбаум). На проходной сказать, что в ПартсДирект.
Будни: с 9 до 21 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 9:00 до 21:00
В магазине на Савеле моб.
сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, м. Савёловская, Сущевский Вал д.5, стр.12, Л 47
Будни: с 10 до 20 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 10:00 до 20:00
В магазине на Щёлковской сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, м. Щёлковская, Щелковское шоссе д.66
Будни: с 9 до 21 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 9:00 до 21:00
В магазине на Савеле комп.
сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, ул. Сущёвский Вал, д.5, стр.1А, пав. F54 ТК Компьютерный
Будни: с 10 до 20 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 10:00 до 20:00
В магазине на Лермонтовском сейчас 1 шт.
Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас,
а мы можем привезти еще 11 шт
г. Москва, Лермонтовский проспект, д. 19, к. 2
Будни: с 10 до 20 Выходные и праздничные: с 10 до 19
График работы на майские праздники
1,2,3,8,9,10 мая с 10:00 до 19:00
4,5,6,7 мая с 10:00 до 20:00
всего в наличии > 10 шт
наличие, описание с фото, характеристиками, сроки доставки
Паяльная станция LUKEY 868.
Паяльное оборудование категории 3 в 1: фен (вентиляторный) + паяльник + блок питания.
Применяется для демонтажа/монтажа и тестирования различных видов электронных компонентов и узлов цифровой техники.
Турбинный нагнетатель обеспечивает поступление большого воздушного потока при меньшем шуме.
Функция защиты от короткого замыкания на выходе блока питания: когда величина тока превышает значение в 2А, напряжение автоматически отключается.
Тестирование напряжения в диапазоне от 1 до 100 В.
Потребляемая мощность 780 Вт.
Фен:
— Мощность: 500 Вт.
— Диапазон рабочих температур: 100 – 480°С.
— Производительность: 100 л/мин
— Нагревательный элемент: нихромовая спираль на керамике, с термодатчиком.
Паяльник:
— Напряжение питания: 24 В.
— Мощность: 35 Вт.
— Диапазон рабочих температур: 200 – 480°С.
— Нагревательный элемент: керамический, с термодатчиком.
— Стабилизация температуры: ±1°С.
Блок питания:
— Напряжение на выходе: 0–15 В DC;
— Ток на выходе: 2 А;
— Диапазон измерения напряжения: 0–100 В DC.
Компактный размер
Позволяет экономить рабочее пространство.
Антистатическое исполнение
Предотвращает повреждение электронных компонентов и узлов статическим электричеством.
Безопасное использование
PID замкнутая система датчиков, микроконтроллер для управления температурным режимом, большая стартовая мощность, быстрый разогрев, стабильность температуры с точностью до 1°С, на которую не влияет объем выдуваемого воздуха. Это обеспечивает безопасность пайки и демонтажа для таких чувствительных компонентов, как SOIC, PLCC, QFP, BGA и т.д.
Экономия энергии
За счет нтеллектуальной функции SLEEP MODE. Когда фен кладется на держатель, станция переходит в режим ожидания. Как только фен снимается с держателя, станция возвращается к установленным настройкам.
Интеллектуальная система охлаждения
Продолжительный продув воздухом после выключения прибора продлевает срок службы нагревательного элемента. Когда температура воздушного потока опускается до 50°С, питание отключается.
Неожиданный кейсмод паяльной станции Lukey 868. Репортаж об одной курьёзной переделке
Началось всё тривиально. У меня, как и у многих других пользователей, возникли проблемы с этой станцией. Прежде всего, через неделю регулярной эксплуатации паяльной станции, у меня начал отходить штекер паяльника. Было решено заменить хлипкий разъём, а заодно установить разъём и на фен. Мне показалось, что так будет удобнее: какой инструмент нужен, тот и подключил. Были закуплены два штекера такого типа:Купил 5-ти пинный для паяльника и 9-ти пинный штекер фена. Раскрутив своего подопытного пациента, я пришел к выводу, что производители данного изделия не совсем компактно разместили детали. Поэтому было решено, мной, придать новый образ своей паяльной станции — переместить ее в новый корпус. Первый который был под рукой, корпус блока питания компьютера. У него это все решил и поставить.Разобрал и выбросил весь пластмассовый корпус. Вот что осталось.
И началась работа.
Сначала прикрепил трансформатор к прямоугольному текстолита (текстолитом оказалась плата из набора наверное юного техника с далеких времен СССР), в котором были просверлены отверстия под штатные гайки блока питания компьютера.Затем на другой пластины не фольгированного текстолита были намечены отверстия под будущие штекера, циферблат, кнопки, все было просверлено вставлено и запаяно на провода. Слева на плате возле резистора оборотов вентилятора фена вы можете увидеть прямоугольное отверстие, по замыслу там должен быть переключатель питания паяльной станции, я от него позже отказался. В будущем поставлю его у сетевого шнура.
Провода были связаны в жгуты обычной ниткой.
Все детали которые мешали монтажу были перепаяны или выведены на проводниках в другое место. Связано это с тем, что не хотел я чтобы что-то соприкасалось к трансформатору, так как от довольно сильно нагревается (обвел красным).
Обрезал 3 болта и сделал такие стойки для платы, она будет держаться в трех точках.
Далее прикрепил, вот что получилось.
Лицевую панель решил сделать из оргстекла зеленого цвета. Под панель была наклеена самоклейка тоже зеленого цвета.
Кнопки оставил родные, были прикручены резиновые ножки и все собрано, вот что получилось.
Итого
Вот такой вот неожиданный кейсмод получился. Компактнее получилось это точно, хотя во время переделки, несколько раз ловил себя на мысли: на-фи-га? Зачем такая глобальная переделка, можно же было обойтись простой заменой одного разъема? Но эти мысли приходили, когда родной корпус был уже в мусорке и возврата назад не было.Около месяца пользуюсь станцией, выявил следующие недостатки:
1. Очень близко разместил гнезда разъемов, неудобно оперировать.
2. Когда выставляю максимум температуры на паяльник, появляется ощутимая вибрация трансформатора.
Спасибо за внимание!
Камрад, рассмотри датагорские рекомендации
🌻 Купон до 1000₽ для новичка на Aliexpress
Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке.
Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.
🌼 Полезные и проверенные железяки, можно брать
Куплено и опробовано читателями или в лаборатории редакции.
Обзор паяльных станций Lukey. Отзыв на «Lukey 868» (Часть 3 из 4)
Содержание
<-— Возврат к предыдущей части статьи
Мой выбор: паяльная станция «Lukey 868»
В итоге, среди паяльных станций Lukey, я остановился на модели Lukey 868.Рисунок 1 Внешний вид «Lukey 868»
В сравнении с наверное самой популярной станцией Lukey 852D+, её отличия в следующем:
Отличие от аналогичных по конструктиву и внешнему виду станций Lukey 702 и Lukey 898 заключается в комплектуемом нагревателе паяльника:
- В модели Lukey 868 отсутствует мембранный компрессор, а в качестве нагнетателя воздуха применен вентилятор, расположенный в рукоятке фена. Соответственно, отсутствует шланг подачи воздуха к фену.
Уменьшен шум при работе, фен более легкий, максимальный объем подачи воздуха больше. Это делает работу со станцией более комфортной…
- Добавлен датчик положения фена — при установке фена в подставку автоматически включается режим «stand-by». (В режиме «stand-by» отключается нагрев, фен остужается до 50°C, затем отключается вентилятор — как и при обычном выключении… Однако далее станция ждёт, пока фен не снимут с подставки… Чтобы затем включить вентилятор, нагрев и автоматически вывести фен на ранее заданный режим.)
- Но зато вентиляторный фен имеет другие габариты и байонетный разъём для крепления сменных насадок, которые отсутствуют в продаже, — это делает его значительно менее универсальным. Впрочем, так как я не паяю SMD-микросхем, то мне с головой хватает трёх штатных насадок («прямых трубчатых» разного диаметра) с байонетной посадкой, из базовой комплектации Lukey 868…
Подчёркиваю: распространённые насадки (сопла) для компрессорного фена никак нельзя надеть на этот вентиляторный — они полностью несовместимы по посадке! Хотя в принципе, можно сделать переходник.- Учтите: диаметр вентиляторного фена (~25мм) чуток больше, чем диаметр компрессорного фена (~22мм). Поэтому теоретически: фиксация вентиляторного фена может быть затруднена в некоторых штативах, предназначенных для «стандартных фенов» (может не влезть в крепёжное кольцо)… Хотя проблемы тут нет: держателей фена на рынке существует очень много разновидностей — найдётся под любые диаметры и габариты.
Примечание: для всех продающихся «штативов-держателей фена» — в обязательном порядке указывается диаметр крепёжного кольца. Например, в универсальный держатель фена F-202 с диаметром крепёжного кольца 45мм — влезет любой термофен линейки Lukey. Кольцо оснащено тремя регулировочными винтами, позволяющими прочно закреплять (прим.: за пластиковую ручку) термофены разных диаметров: от 35мм до 42мм. А раздвижной держатель плат в этом комплекте — позволяет прочно зафиксировать плату под феном…- В то время как Lukey 852D+ массивная и тяжёлая, в металлическом корпусе.
- Различия в органах управления: В Lukey 868 температура настраивается «парой обычных кнопок» — и я считаю, что это естественнее и удобнее, чем «поворотная кнопка» в Lukey 852D+ (хотя тут «на вкус и цвет» — бывают разные предпочтения). А интенсивность воздушного потока термофена в Lukey 868 настраивается «ручкой-потенциометром» — точно также, как и в Lukey 852D+.
Уменьшен шум при работе, фен более легкий, максимальный объем подачи воздуха больше. Это делает работу со станцией более комфортной…
..
Радует что Lukey 868 сконструирована в значительно меньшем и лёгком пластмассовом корпусе — это значит, что её легко транспортировать, и места на столе она занимает значительно меньше.Рисунок 2 Паяльные инструменты станции: безкомпрессорный термоФен и контактный паяльник с нагревателем «HAKKO 1321»
Маленькие штрихи или «Эргономика — это наше всё!»
- На свой термофен я налепил две полоски красной изоленты вокруг отверстия для забора воздуха — чтобы его хорошо было видно. Чтобы во время работы случайно его не заткнуть, положив фен отверстием вниз или прихватив рукой — это опасно, чревато перегревом фена и выходом его из строя. (Кстати, на фене с другой стороны — есть такое же рифление на корпусе, а отверстия нет — но это плохо видно при работе, недочёт.)
- На переднюю панель станции, возле кнопок, я налепил полоски контрастной белой изоленты, на которой большими буквами и мнемоническими знаками надписал: где включается фен, а где паяльник. Потому что стандартные надписи на буржуйском рядом с кнопками («HOT AIR» и «SOLDER») — мало того что написаны маленькими буквами, и совсем неконтрастны, да ещё и НеПорУссКи. А я, хоть и неплохо знаю английский, но потом долго туплю и соображаю: «А кто такой ‘Солдер’? А мне ‘паяло’ нужно…»
Всё это ради эргономики и безопасности — чтобы никогда и в любом состоянии не перепутать (ведь я часто работаю по ночам, в сумрачном состоянии сознания). Потому что, например, термофен у меня обычно лежит не на подставке, а сбоку, чтобы не мешал — его случайное включение испортит кучу хороших вещей, и может даже привести к пожару. - Внутрь подставки для паяльника я запихал стружку для очистки паяльных жал. На переднюю площадку — положил губку для обтирки паяльных жал. А снизу — конечно же наклеена «противоскользящая резина» (как рекомендует парень в этом обзоре), чтобы не гоняться за подставкой по всему столу, а то иначе об неё даже жало не обтереть…
Чтобы во время работы случайно его не заткнуть, положив фен отверстием вниз или прихватив рукой — это опасно, чревато перегревом фена и выходом его из строя. (Кстати, на фене с другой стороны — есть такое же рифление на корпусе, а отверстия нет — но это плохо видно при работе, недочёт.)
Паяльник крупным планом
Сменные паяльные жала
Так как паяльник в станции Lukey — это клон японской Hakko (а насадки с внешним диаметром 6,5мм — это аналог Hakko 900M Series Replacement Soldering Tip), то к нему доступно множество высококачественных насадок от множества производителей, в т.ч. и от известных брэндов… Так что тут мы имеет большое преимущество: покупая бюджетную паяльную станцию, но получая керамический нагревательный элемент HAKKO 1321, и используя высококачественные насадки — мы обретаем хороший и эффективный инструмент, при этом значительно экономя деньги.Паяльные жала я покупал в ЧП Ворон. Также можно применять сменные жала T-серии от AOYUE.
Рисунок 3 Насадки на паяльник: Жала и самодельные медные Проставки, для компенсации зазора между насадкой и керамическим нагревателем
Я использую следующие насадки:
Самая левая насадка — это стандартное жало «конус с торцом 0,4мм», из базовой комплектации станции. Однако мне она показалась очень неудобной: паять ею можно только с ручной подачей припоя, а выпаивать вообще неудобно. Тонкие жала такого профиля ещё называют «игла» — они очень слабо теплопроводны и предназначены для работы с планарными SMD компонентами: чтоб накопить немного тепла в самом жале, дотронутся до миниатюрной площадки, расплавить капельку припоя, и тут же остыть, не испортив миниатюрный элемент.Я люблю классические жала «цилиндр-скос» (я их называю «копытце» — из-за формы контактной плоскости). Для пайки деталей разной миниатюрности — у меня три жала «наконечник цилиндр/скос» с диаметрами: «1,0 мм», 2,0 мм, 3,0 мм — и все нужны.
Но моя самая любимая насадка — жало «ножевидное 5 мм» (у Hakko это модель «900M-T-K Shape-K»).
Одно время подумывал прикупить ещё и классическое жало «наконечник клиновидный» (я его называю «зубилом»)… Но потом решил не покупать — жало «ножевидное» вполне справляется и покрывает эти потребности. И управлять «ножевидным жалом» — по моему легче, чем «клиновидным»: например, наклон «ножевидного жала» можно регулировать проворачивая паяльник между пальцами; а с «клиновидным» — приходится размахивать паяльником целиком… (это субъективное ощущение)
Примечание: Если кому-то паяльные жала покажутся дороговатыми, то подумайте: ведь вы покупаете их только один раз — при правильном обращении, «необгораемые жала» практически вечные…
Его кончиком можно паять более тонкие детали, а потом тут же развернуть, приложить ребром и выпаять двухконтактный электролит или трёхконтактный TO220 — получается супер универсальное жало! Кроме того, это жало столь массивное, что у него лучшая теплопроводность из всех жал что я встречал — это позволяет выжать из паяльной станции максимум мощности.Для улучшения термоконтакта между нагревательным элементом и жалом:
Я выпилил из старого медного паяльного жала (цилиндрического, диаметром 4 мм — хорошо входит внутрь насадок) несколько проставок: длинной 5, 6, 7 и 8 мм. Кстати, как показала практика, из них реально используются только 5-6 мм проставки (остальные не нужны).Все насадки и примочки на паяльник у меня хранятся в отдельной маленькой коробочке…И ещё подобрал пару шайбочек (внутренний диаметр 4,3 мм; внешний 7 мм, пришлось слегка спилить от стандартного) — они прокладываются между жалом и внутренней гильзой, при сборке паяльника, для более тонкой подгонки/настройки остаточного зазора между нагревателем, проставкой и насадкой-жалом. В идеале, пусть медная проставка едва болтается внутри собранного паяльника — пусть останется зазор ~0,5мм.
Важное замечание: Нельзя сдавливать нагревательный элемент, т.к. опасно разрушить его. Между жалом-проставкой-нагревателем обязательно должен оставаться зазор в ~0,5мм…
Собираем паяльник
В сети уже есть множество фотографий внутреннего устройства паяльника Lukey — поэтому тут я повторяться не буду, а покажу только самую важную часть: как одевается сменное насадка-жало на паяльник. На этих фотографиях также присутствуют металлические проставки, которые я приспособил для улучшения термоконтакта нагревателя с жалом: показано как и куда они одеваются…Рисунок 4 Собираем паяльник (этап 1): Паяльник в разборе
Рисунок 5 Собираем паяльник (этап 2): Жало надето — осталось зафиксировать колпачком и гайкой
Рисунок 6 Собираем паяльник (этап 3): Паяльник в сборе
Устранение конструктивного недостатка стандартного паяльника Lukey
У паяльников всех модификаций паяльных станций Lukey есть конструктивный недостаток: недогрев паяльника, который происходит из-за недостаточного контакта керамического нагревателя с жалом паяльника. Т.е. между ними вообще нет физического контакта — есть воздушная прослойка: жало одевается на керамическую трубочку нагревателя, как колпачок. (Для справки: теплопроводность воздуха = 0,026 Вт/(м*К), что в 15 тыс. раз меньше теплопроводности меди.)С одной стороны это оправдано — тем что разные жала имеют немного разные размеры посадочных отверстий: диаметры различаются на десятые миллиметра, но глубины разных насадок разнятся аж до 5 мм — так что воздушный зазор всех примиряет… Однако ж, от этого также сильно страдает и термоотдача — что ощутимо заметно при паянии в экстремальных режимах. Например, когда вы пытаетесь выпаять массивную деталь из отверстия, совмещённого с большой металлизированной площадкой — такую прогреть очень сложно, и тут уже важен каждый Ватт, отдаваемый нагревательным элементом…
Читайте:Для улучшения термоконтакта между керамическим нагревателем и жалом, народ предлагает следующие решения:
- Укоротить (спилить) внутреннюю гильзу, чтобы жало глубже одевалось на трубку керамического нагревателя. Это простое и радикальное решение. Но минус такого подхода в том, что спилить можно только один раз и только в одну сторону. А вот обратно восстановить гильзу, если вдруг попадётся неглубокое жало и будет упираться в нагреватель — не удастся…
- Можно, разобрав паяльник, слегка выдвинуть плату, к которой крепится нагреватель — подложив какие-то шпенёчки в пазы, где крепится плата. Простой и кустарный подход — но минус в том, что выдвинутая плата будет хуже закреплена. И есть ограничение: «выдвинуть» таким образом можно только до 3мм, чтобы точно ничего не сломать, — а мне требовалось «удлинять» до 6мм…
- Можно саму плату не мучить, а перепаять нихромовый нагреватель (в Lukey 702/898/852D+FAN), удлинив провода которыми он крепится к плате. Но вот керамический нагревательный элемент HAKKO 1321 (в Lukey 852D+/868/936+/936D+) — чуть короче и его провода уже сидят в передних отверстиях крепёжной платы — так что его так просто перепаять и удлинить не получится… Это уже технологически сложный подход, требующий осторожности и смекалки. Однако всё равно: единожды выдвинутое жало — больше не настраивается, а насадки попадаются разной глубины…
- Один парень заливал КПТ-8 между нагревателем и жалом — говорит: «Сначала воняет немного, а потом нормально! Один раз правда жало прикипело намертво, пришлось ломать…» (оставлю этот совет без комментариев 😉
- Советуют также подложить, или подмотать на керамический нагреватель, фольгу от сигарет (или пекарскую алюминиевую фольгу) — это я попробовал, но крайне не советую! Я моментально убил жало, и чуть не убил керамический нагреватель (который очень чувствителен к неравномерному нагреву):
- Просто подложить кусок сожмаканной фольги внутрь насадки — не даёт никакого эффекта, слишком плохая термоотдача… Кроме того, её потом очень трудно выковырять обратно из насадки. (А выковыривать периодически приходится, чтобы чистить жало от нагара, снаружи и внутри.)
- Когда же я, затем, подмотал фольгу прямо на керамический нагреватель, в несколько слоёв, не слишком плотно, и сверху натянул насадку — то получилось следующее:
- Жало разогревалось немного дольше обычного… Но потом, первые 5-10 мин, оно паяло вроде чуть лучше обычного.
- А затем, паяльник вдруг перестал паять: на станции выставлена температура 380°C (и так завышена), а за паяльником припой соплями тянется… Я злюсь, ставлю 450°C (максимальный предел) — без толку… «Что-то тут не так» — догадался Штирлиц и выключил паяльник.
- Когда паяльник остыл, я его с трудом разобрал (насадка прикипела к жалу — отодрал)… Внутри всё обуглилось, а из-за локального перегрева внутренняя гильза необгораемого жала отпаялась и выпала (именно на неё ударно передавалось всё тепло от нагревателя) — жало было безвозвратно испорчено. А я ещё подумал с облегчением: «Ой-ой, и как только нагреватель не треснул?..»
Таким образом, вывод: не только само необгораемое жало сделано многослойным, из разных металлов, но и вся насадка многослойная. Так что насадки также не терпят локального точечного перегрева… Безопаснее всего просто удлинить сам нагреватель — пусть касается жала торцом, в одной точке по центру: это самая середина насадки, и как раз корень жала (и в этом месте нет «гильзы», которая по видимому ещё служит для перераспределения тепла). - Можно выпилить металлические проставки (лучше всего из меди — самая теплопроводная) и прокладывать внутрь насадки-жала для плотного контакта с нагревателем. В итоге, я остановился на этом решении и вам рекомендую — оно самое универсальное и безопасное, и не требует вмешательства в конструкцию самой станции (не лишает гарантии):
- Я выпилил из старого медного паяльного жала (цилиндрического, диаметром 4 мм — хорошо входит внутрь насадок) несколько проставок: длинной 5, 6, 7 и 8 мм. Кстати, как показала практика, из них реально используются только 5-6 мм проставки (остальные не нужны). Но учтите также, что у вас может оказаться немного другой зазор — понадобятся проставки чуть другой длинны…
- И ещё подобрал пару шайбочек (внутренний диаметр 4,3 мм; внешний 7 мм, пришлось слегка спилить от стандартного) — они прокладываются между жалом и внутренней гильзой, при сборке паяльника, для более тонкой подгонки/настройки остаточного зазора между нагревателем, проставкой и насадкой-жалом. В идеале, пусть медная проставка едва болтается внутри собранного паяльника — пусть останется зазор ~0,5мм.
Уход за паяльным «необгораемым жалом»
Рисунок 7 Инструменты для чистки жала паяльника
На рисунке, слева направо:
Подобные жала любят нежное обращение: их нельзя царапать и тем более зачищать напильником или шкуркой (как старые медные) — только вытирать о специальную вискозную губку или мокрую хлопчатобумажную тряпку. Ещё существует специальная мягкая стружка, о которую можно механически хорошо потереть жало — она точно не поцарапает покрытия, т.к. материал стружки мягче.
Посмотрите мастеркласс «Работа с необгораемым жалом» от DI HALT (автора блога и основателя сообщества EasyElectronics.ru) — тут он делится своим опытом по чистке и лужению «вечных» жал.
Для самых сложных случаев, когда паяльному жалу уже не помогает ни губка, ни стружка — существует особый «восстановитель/активатор жал YX-B2 от дядюшки Ляо» (фото 1, фото 2) или его аналоги. Это порошковая композиция Sn96,5Ag3,5 с активным флюсом для удаления окислов с жала. Предназначен для защиты, восстановления смачиваемости и продления срока службы паяльного жала. Используется так: жало погружается в смесь в нагретом состоянии, с последующей обтиркой и немедленным облуживанием рабочим припоем. Производитель рекомендует использовать его один-два раза в день в зависимости от интенсивности работы, температуры жала, типа применяемого припоя и флюса. Активатор не содержит в своем составе галогены, свинец и канифоль. Упаковка: баночка 43г.
Внимание учтите, что «вечное паяльное жало» не терпит пластмасс: нельзя даже касаться необгораемым жалом любых пластмасс. Тем более, не пытайтесь сваривать пластмассу необгораемым жалом — это безвозвратно убьёт его! Пластмассовая полимерная плёнка потом практически неудалима с жала — тут не поможет даже «восстановитель жал YX-B2 от дядюшки Ляо»… (А если вам всё же нужно сваривать пластмассу паяльником — выделите для этого отдельное жало или отдельный паяльник, которым уже не будете паять ничего другого.)
Рисунок 8 Перед работой: моем и смачиваем чистящую губку (это важно: нельзя обтирать паяльник сухой губкой)
Рисунок 9 Вид чистящей губки, при правильном уходе, после нескольких месяцев использования
Губка при пайке всегда должна быть хорошо влажной, но не мокрой. Сухая губка будет только гореть и вонять — жала она не оботрёт, а только ещё сильнее загадит… Но и слишком много воды лить в губку тоже не стоит: от горячего жала вода будет испаряться, с шипением и пусканием пара, сразу охладит жало, и даже припой не успеет обтереться о губку…
Некоторые радиолюбители рекомендуют пропитать губку один раз глицерином — и она навсегда останется влажной… Но я использую только воду: можно и губку промыть хорошо; и вода не вредит ни пайке, ни жалам. Во время работы: я просто ставлю рядом чашку с водой и периодически капаю на губку, если подсыхает… А глицерин я настоятельно не рекомендую:
Отзыв 1: «Тоже вычитал в инете, что если пропитать губку глицерином, то не будет сохнуть (ибо достает бегать мочить особенно зимой). Пользовался этим методом ~2 недели. Результат — почти не сохнет (периодически поливал водой), через 2 недели убились 2 жала (одно использовалось очень редко, второе постоянно (служило ~1.5 года)). Выкинул нафиг эту идею.»
Отзыв 2: «Глицерин электропроводен сам по себе, удерживает воду (что повышает электропроводность) и его практически невозможно удалить. Кроме того, глицерин ядовит (вернее, ядовиты примеси в техническом глицерине, а также продукты его термического разложения при пайке).»
Нужно всякий раз обтирать жало паяльника о чистое место на губке. Капельки старого припоя будут накапливаться на губке, частично застревать в порах… Когда чистого места на губке уже не остаётся — то периодически нужно стряхнуть с неё весь мусор в мусорное ведро (это приходится делать несколько раз во время работы). Мусорное ведро у меня всегда стоит рядом под столом (удобно чтобы бросать туда обрезки проводов, термоусадки, и вообще): берёте губку одной рукой, переворачиваете её над ведром грязью вниз, и щелбанами выбиваете… Когда губка влажная, то она гибкая (не ломается) — позволяет легко выковырять из пор остатки припоя, проволоки и прочего мусора…
Во время работы — я губку не мою, только струшиваю и увлажняю. Сразу после работы — рекомендую промыть губку, хотя я иногда этого не делаю, но обязательно стряхиваю с неё весь мусор над ведром. Перед началом работы — я тщательно мою губку, в обязательном порядке.
Процедуру чистки жала нужно проводить: перед началом работы; после работы перед выключением паяльника; и во время работы всякий раз, если жало немного окислилось. Если на жале скопился тёмный нагар (остатки горелого флюса), то нужно обязательно механически потереть его о мягкую стружку. А чтобы просто снять с жала старый припой и продукты распая — достаточно только обтереть его о влажную губку.
Полный цикл очистки следующий:
Рисунок 10 Чистим жало паяльника (этап 1): тыкаем в мягкую стружку (несколько раз, с механическим нажимом)
Рисунок 11 Чистим жало паяльника (этап 2): обтираем о влажную губку (будто кухонный нож о салфетку)
Рисунок 12 Чистим жало паяльника (этап 3): всегда залуживаем рабочую поверхность жала, сразу после чистки (припой защитит её от окислов)
Рисунок 13 Теперь паяльная станция готова к бою!
p.s. Кстати, я ещё ни разу не воспользовался реактиватором (облуживателем) паяльных жал за всё время работы со своей станцией. При бережном уходе и щадящем режиме эксплуатации — паяльным жалам не требуется «восстановление»…
Переход к следующей части статьи —>
Станция паяльная LUKEY-868 (фен+паяльник)
Паяльная станция Lukey-868 применяется для демонтажа или пайки различных видов компонентов, таких как SOIC, PLCC, QFP, BGA и т. д. Подходит для сжимающихся гибких трубок, сушки, предварительного нагрева, пластической пайки. Сочетает в себе современный дизайн и небольшой размер, что позволяет экономить рабочее пространство. Антистатическая функция защищает плату в случае статического или электрического разряда. PID замкнутая система датчиков, микрокомпьютер для цифрового отображения данных и контроля температуры, большая мощность в начале, быстрый разогрев стабильность температуры с точностью до 1 °С, на которую не влияет объем выдуваемого воздуха. Все эти преимущества делают бессвинцовую распайку или пайку безопасной для таких чувствительных компонентов как SOIC, PLCC, QFP, BGA и т. д. Светодиоды, управляемые сенсорным и круговым переключателем, упрощают операцию, делая ее более удобной. Уникальная функция неактивного состояния позволяет экономить энергию. Когда ручка паяльника кладется обратно на держатель — система приводится в резервное состояние готовности. Как только фен снимается с держателя — система возвращается к изначальным настройкам. Уникальная система охлаждения. Продолжительный продув воздухом после отключения продлевает срок эксплуатации нагревательного элемента и ручки. Когда температура потока воздуха становится ниже 50°С, питание отключается. Круговая крыльчатка обеспечивает большой поток воздуха с меньшим шумом. Паяльник от паяльной станции Lukey-868 внешне ничем не отличается от паяльников других моделей Lukey. Но внутри паяльника находится более надежный и долговечный японский нагревательный элемент HAKKO 1321. Клиенты заметили, что если паяльник от Lukey-868 уже нагрелся, допустим, до 200 градусов, и если далее увеличить температуру до 400, то он делает это в доли секунд, в отличие от Lukey-702, который набирает температуру постепенно. Технические характеристики: Напряжение на входе: 220 В/50 Гц Потребляемая мощность: 750 Вт Диапазон настройки температуры: Фен 100…480 °С/Паяльник 200…480 °С Температура воздушного потока в состоянии резервной готовности: 50 °С Объем воздушного потока: 120 л/мин. (макс.) Уровень шума:
Производитель
LUKEY
Вес(нетто)
2.7416
Обзор термовоздушной паяльной станции Lukey 868
В супермаркете для инженеров ToolBoom вы найдете широкий ассортимент термовоздушные паяльные станции различных производителей, таких как козёл СУНККО, Pro’sKit, Люки, БОКАР, Внимание, и AOYUE. В этой статье я хочу рассказать вам о Термовоздушная паяльная станция Lukey 868 и чем он отличается от других моделей Lukey, а именно 702 и 898. Эти станции похожи друг на друга и имеют схожие технические характеристики.
Термовоздушная паяльная станция Lukey 868
Термовоздушные паяльные станцииLukey 702 и 898 популярны, так как имеют технические характеристики, подходящие для мелкого ремонта плат SMD, и довольно дешевы.Следовательно, это вложение с быстрой окупаемостью. Конечно, такое оборудование несовершенно. Параметры работы этих паяльных станций, особенно термофенов, часто могут отличаться от заданных.
На самом деле ситуация не так уж и плоха. Если у вас ограниченный бюджет и вы хотите купить более надежную паяльную станцию, обратите внимание на Lukey 868. Он имеет преимущества перед паяльными станциями 702 и 898. Термовоздушная паяльная станция Lukey 868 имеет более надежный нагревательный элемент паяльника и лучшую систему контроля температуры воздуха от термофена.
Термофен паяльной станции Lukey 868
Термовоздушная паяльная станция имеет стандартный комплект поставки Lukey: три цилиндрических сопла, подставка для паяльника с магнитной частью, подставка для термофена с целлюлозной губкой для чистки жала паяльника.
Паяльные станцииLukey 868, 702 и 898 имеют герконовый переключатель, который включается, когда вы кладете термофен на подставку. Пистолет горячего воздуха охлаждается до 50 º C, после чего отключается. Станция переходит в режим ожидания.Когда вы снимаете термофен с подставки, он включается и возобновляет работу с последними сохраненными настройками.
Термофен паяльной станции Lukey 868
Для затяжки манжеты сопла термофена требуется специальный инструмент, так как это сложно сделать руками. Об этой паяльной станции следует знать один интересный факт: разница между заданной и рабочей температурой воздуха тепловой пушки меняется в зависимости от настроек и сопла. В таблице ниже показана разница между установленным и отображаемым значением, а также температура воздуха на сопле, измеренная с помощью цифрового термометра UNI-T UT325.
| Заданная температура, ºC | Отображаемая температура, ºC | Температура на сопле, ºC | ||
| Минимальный расход | Максимальный расход | Минимальный расход | Максимальный расход | |
| Без форсунки | ||||
|---|---|---|---|---|
| 100 | 100 | 100 | 100 | 100 |
| 180 | 180 | 160 | 190 | 170 |
| 250 | 250 | 210 | 270 | 245 |
| 360 | 360 | 320 | 400 | 387 |
| С тонкой насадкой | ||||
| 100 | 100 | 100 | 100 | 110 |
| 180 | 180 | 180 | 180 | 208 |
| 250 | 250 | 250 | 230 | 285 |
| 360 | 360 | 360 | 340 | 410 |
| С толстым соплом | ||||
| 100 | 100 | 100 | 95 | 100 |
| 180 | 180 | 166 | 170 | 160 |
| 250 | 250 | 210 | 220 | 220 |
| 360 | 360 | 320 | 300 | 326 |
Как видите, значения, снятые с внутреннего датчика температуры и контрольной термопары, в некоторых случаях различаются.Многие паяльные станции сталкиваются с той же проблемой. Вы можете составить свою таблицу реальной температуры воздуха на сопле и использовать ее.
ПаяльникLukey 868 выглядит так же, как и другие модели Lukey. Японский нагревательный элемент HAKKO 1321, обеспечивающий надежную работу и долговечность, является основным отличием и преимуществом. Этот паяльник имеет ту же схему распайки термопар, что и Lukey 852D +, поэтому они взаимозаменяемы.
Паяльник Lukey 868 Station
Паяльник прост в эксплуатации, разборке и обслуживании.Вы можете использовать плоскогубцы с длинным носом, чтобы удалить карточку контакта. Конечно, паяльник имеет антистатическую конструкцию.
Паяльник Lukey 868 Station в разобранном виде
ПаяльникLukey имеет небольшой конструктивный дефект. При заводской сборке жало паяльника и нагревательный элемент устанавливаются с пространством. Поэтому он быстро теряет тепло при прикосновении к припою. Из-за дефекта конструкции реальная температура наконечника не соответствует отображаемой. Эту проблему легко решить.Вы можете либо припаять контакты нагревательного элемента и таким образом переместить элемент ближе к концу железного наконечника, либо сократить длину ограничивающей части.
Нагревательный элемент паяльника Lukey 868 Station
Нагревательный элемент термофена паяльной станции Lukey 868
Плата управления Lukey 868 была модифицирована планарными микросхемами. Поэтому надежность паяльной станции значительно повысилась.
Термовоздушная паяльная станция Lukey 868
Термовоздушная паяльная станция Lukey 868 Технические характеристики
| Потребляемая мощность, В | 220 |
| Потребляемая мощность, Вт | 750 (макс.) |
| Потребляемая мощность паяльника, Вт | 35 |
| Потребляемая мощность термофена, Вт | 400 |
| Температурный диапазон паяльника, ºC | от 200 до 480 |
| Температурный диапазон термофена, ºC | от 100 до 480 |
| Нагревательный элемент паяльника | Керамический нагреватель |
| Нагревательный элемент термофена | Металлический нагревательный сердечник |
| Тип насоса Мембранный насос | турбина |
| Габаритные размеры станции, мм | 160 × 190 × 116 |
Заключение
Паяльная станция Lukey 868 — это улучшенная версия оборудования Lukey 898 и 702.Он такой же эргономичный, как и упомянутые станции, но его аппаратная часть была изменена.
Надежность паяльной станции Lukey 868 подтверждается небольшим количеством возвратов в течение гарантийного срока. Фактически, он почти равен нулю.
ПаяльникLukey 868 оснащен японским нагревательным элементом HAKKO 1321, который обеспечивает надежную работу, долговечность и температурную стабильность. Установленное и реальное значение температуры воздушного потока тепловой пушки не сильно различаются при использовании сопел.
Таким образом, купив термовоздушную паяльную станцию немного дороже, чем за Lukey 702 и 898, вы получите оборудование более высокого качества и со стабильными техническими характеристиками.
Купить термовоздушную паяльную станцию Lukey 868 можно в интернет-магазине ToolBoom.
Сергей Сафонюк
Технический специалист интернет-магазина ToolBoom
— купить паяльная станция lukey 868 с бесплатной доставкой на AliExpress
Отличные новости !!! Вы попали в нужное место для паяльной станции lukey 868.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта паяльная станция lukey 868 станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели паяльную станцию lukey 868 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в паяльной станции lukey 868 и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести паяльную станцию lukey 868 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Паяльное жало AOYUE T-1.6D Тип зубила для паяльной станции AOYUE Lukey ATTEN Паяльные и демонтажные жала
Паяльное жало AOYUE T-1.6D Тип зубила для паяльной станции AOYUE Lukey ATTEN Паяльные и демонтажные жалаАОЮЭ Т-1.Паяльное жало 6D типа долота для паяльной станции AOYUE Lukey ATTEN
Тип зубила со стальным наконечником для паяльной станции AOYUE Lukey ATTEN AOYUE T-1.6D, паяльной станции Lukey 868, паяльной станции Lukey 936, жала AOYUE T-1,6D совместимо с широким спектром паяльных станций ATTEN, AOYUE, Lukey, Паяльная станция Lukey 702, Паяльная станция Lukey 850D.T-1.6D Тип долота для паяльного жала AOYUE Паяльная станция Lukey ATTEN AOYUE, Паяльное жало AOYUE T-1.6D Тип долота для паяльной станции AOYUE Lukey ATTEN, Бизнес и промышленность, ЧПУ, Металлообработка и производство, Сварочное и паяльное оборудование, Пайка и демонтаж, Паяльные жала.
перейти к содержанию
Паяльное жало AOYUE T-1.6D типа зубила для паяльной станции AOYUE Lukey ATTEN
Паяльное жало AOYUE T-1.6D зубчатого типа для паяльной станции AOYUE Lukey ATTEN. Жало AOYUE T-1.6D совместимо с широким спектром паяльных станций ATTEN, AOYUE, Lukey. Паяльная станция Lukey 702. Паяльная станция Lukey 850D. Паяльная станция Lukey 868. Паяльная станция Lukey 936 .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Бренд:: AOYUE, Модель:: T-1.6D: Страна / регион производства:: Китай, Тип:: Совместимость с HAKKO: MPN:: Не применяется, Форма:: двусторонний разрез: UPC :: Не применяется,
АОЮЭ Т-1.Паяльное жало 6D типа долота для паяльной станции AOYUE Lukey ATTEN
Размер: 2XLUS: 12UK: 16EU: 42 Бюст: 122 см / 48. TRW JTS395 Premium Stabilizer Link: автомобильная промышленность. Мы — американская компания с более чем 12-летним опытом работы в полиграфической промышленности. IKO CR22UU Inch Excentric Cam Follower FACTORY NEW !, США Средний = Китай Большой: Длина: 55, эта майка станет отличным подарком или для себя, EIKO Q1500T3 / CL / 240V ГАЛОГЕННАЯ ЛАМПА 1500 Вт ДЛИНА 254 ММ. Пожалуйста, свяжитесь со службой поддержки клиентов. также обязуется предоставить полную линейку продукции — Шлифовальный круг T1,10×1-1 / 4×1.25, AO, 36/46 NORTON 66253161250, Если вы ищете идеальный подарок, — Унисекс: подойдет мужчинам или женщинам. Магнитное основание, держатель индикатора стойки с шарнирным рычагом, регулируемое включение / выключение. Все наши хвосты на 100% изготовлены из акрила и хлопка и изготовлены из акрила и хлопка. Этот красивый комплект для стеганого одеяла MERRY MERRY SNOW DAYS KIT 2940 65 x 68 ОТ MODA BUNNY HILL DESIGNS КАЖДЫЙ КОМПЛЕКТ СОДЕРЖИТ: Ткань и узор для верха одеяла и переплета ИДЕАЛЬНО Нет бега магазин для хранения подходящей ткани, а затем тратить время на раскрой, ПАЯЛЬНАЯ СТАНЦИЯ Xytronic Industries LF-2900, ЖК-дисплей, 100 Вт, ESD, 307K IRON, B01 TIP, Печатные материалы не будут отправлены.а) Se munir d’un tube de dentifrice et d’une brosse à dents très souple. 1 / 32-1 / 2 «JT2 БЕСКЛЮЧЕВОЙ ДРЕЛЬНЫЙ ПАНЕЛЬ 3700-0212. Через Etsy Cove — измерения всегда лучше, Он забавное удовольствие для любимого учителя, КОРОБКА НА 100 ПРОХОДОВ И СРЕДНЕГО КРЕПЛЕНИЯ ДЛЯ КОНЦЕВОГО КРОНШТЕЙНА ALF27251 W128. Вы будете на 100% удовлетворены нашим продуктом, он изготовлен из высококачественных материалов, комплект для сборки светодиодных точечно-матричных часов SMD Комплект деталей C51MCU с акриловой коробкой Температура красный.Чехол LG Premier Pro LTE легко открывается, как книга, со встроенной подставкой что позволяет вам совершать видеозвонки без помощи рук, вы можете настраивать камеру под разными углами.Бакелитовая круглая ручка с винтом, 100 шт., Размер RN-99F = φ19,5×11,5 мм, отверстие = φ3,2 мм. Slazenger Kids Boyleg Купальный костюм для девочек-подростков Купальники из эластичной ткани Navy 13 (XLG): Одежда. Полированная хромированная поверхность, устойчивая к царапинам. Идеальный подарок маленькой девочке на день рождения.
Паяльное жало AOYUE T-1.6D Тип долота для паяльной станции AOYUE Lukey ATTENПаяльная станция Lukey 868, паяльная станция Lukey 936, жало AOYUE T-1,6D совместимо с широким спектром пайки ATTEN, AOYUE, Lukey станции, паяльная станция Lukey 702, паяльная станция Lukey 850D.
Пайка LUKEY 702 2 В 1 Цифровая термовоздушная паяльная станция Rework ESD Hot Air Gun Электрический паяльник для телефона PCB IC Welding Set — (CN, Цвет: Черный, Тип штекера: US) —
Термовоздушная паяльная станция Lukey 702
Lukey 702 — это термовоздушная паяльная станция, состоящая из вентилятора и паяльника. Такие особенности, как компактный размер, цифровая индикация данных и широкий диапазон рабочих температур, позволяют использовать его для решения задач различной сложности.
LUKEY 702 Технические характеристики:
Используется для сборки и разборки различных компонентов, таких как SOIC, PLCC, QFP, BGA. обработка термоусадочных трубок, сушка и предварительный нагрев, пайка пластика и т. д.
Он сочетает в себе современный дизайн и небольшие размеры, что позволяет экономить рабочее пространство. Антистатическая функция обеспечивает защиту платы от статического или электрического разряда.
Уникальная функция неактивного состояния позволяет экономить энергию.
Уникальная функция охлаждения:
Непрерывное обдувание после выключения увеличивает срок службы ручки и нагревательного элемента.
Автоматическое выключение, если температура воздушной волны опускается ниже 50 ° C.
Круглый пропеллер обеспечивает большую воздушную волну с небольшим шумом.
LUKEY 702 Technical Технические характеристики:
Рабочее напряжение: 220-240 В
Источник питания: 750 Вт
Диапазон рабочих температур (паяльник): 200-480 C
Диапазон рабочих температур (вентилятор)
: 100-480 C
Нагревательный элемент Тип (паяльник): Керамический
Тип насоса: Турбина
Скорость воздушной волны: 120 л / мин (макс.)
Размер: 160x190x116 мм
В комплект входит:
Паяльная станция 1 x 2 в 1
1 x Основной блок
1 x ручка
1 x Руководство
3 сопла
1 подставка
10 железных наконечников
1 фитиль для припоя
1 оловянная проволока
3 пинцета ESD
1 губка
1 вакуумный насос
1 вакуумная ручка
1 канифоль
1 шт. Чистая медная проволока
1 x Сварочные инструменты
Характеристики товара:
Температурная стабильность: +/- 2 C
Размеры: 160x190x116 мм
Выходная мощность: 750 Вт
Выходная температура: 100-480 C
Входное напряжение: 220-240 В
Номер модели: 702
Power pl уг: вилка США
Ветрозащитная горловина: A1130 A1170 A1110
— Электроника с нулевым сопротивлением
Паяльное жало AOYUE T-3.2D
Долговечное сменное паяльное жало с двусторонним вырезом для точной пайки компонентов. Он совместим с ATTEN AT100D, AT201D, AT204D, AT60D, AT80D, AT937B, AT938D, AOYUE 701, 701A +, 936, 937, 937+, AOYUE 950+, AOYUE 738.
ATTEN 900M-T-3.2D Краткий обзор: Долговечное сменное паяльное жало для точной пайки компонентов. Он совместим с ATTEN AT100D, AT201D, AT204D, AT60D, AT80D, AT937B, AT938D, AOYUE 701, 701A +, Lukey 936+.
Сменное долговечное паяльное жало ATTEN 900M-T-3.2D позволяет выполнять точную пайку компонентов и обеспечивает максимальную теплопередачу от нагревателя к наконечнику.
Совместимость
Цифровая паяльная станция ATTEN AT100D
Цифровая паяльная станция ATTEN AT201D
Цифровая паяльная станция ATTEN AT204D
Цифровая паяльная станция ATTEN AT60D
Цифровая паяльная станция ATTEN AT80D
Цифровая паяльная станция ATTEN AT937B
Цифровая паяльная станция ATTEN AT937B
Цифровая паяльная станция ATTEN 701 AT938D
Паяльная станция AOYUE 701A +
AOYUE 738
Паяльная станция AOYUE 899A +
Паяльная станция Lukey 702
Паяльная станция Lukey 850D
Паяльная станция Lukey 868
Паяльная станция Lukey 936+
Паяльная станция AOYUE 950+
Конструкция наконечника
Паяльное жало имеет основу из меди.Внутри насадки — вставки из никеля и хрома.
Процедура замены
Отверните цилиндрическую гайку.
Снимите хомут отопителя.
Замените паяльное жало.
Полезная информация
Железный наконечник может работать меньше при использовании свинцового припоя, чем при использовании бессвинцового припоя.
Не очищайте кончик утюга чистящей салфеткой или напильником.
Теплопроводность жала паяльника ухудшается при налипании на него оксидов. Для очистки наконечника используйте влажную целлюлозную губку.Если это не помогает, воспользуйтесь специальным очистителем для наконечников.
Простая паяльная станция на микроконтроллере / Sudo Null IT News
Паяльник — основной инструмент тех, кто так или иначе связан с электроникой. Но самые обычные паяльники подходят только для паяльников, более-менее нормальный паяльник с терморегулятором и сменными жалами стоит дорого, а о паяльных станциях и говорить нечего.Предлагаю собрать простую паяльную станцию, не отличающуюся по функционалу от серийных.Схема
Микроконтроллер работает как термостат: получает данные от термопреобразователя и управляет транзистором, который, в свою очередь, включает нагреватель. Установленная и текущая температура паяльника отображается на семисегментном индикаторе. Кнопки S1-S4 служат для установки температуры с шагом 100 ° С и 10 ° С, S5-S6 — для включения и выключения станции (дежурный режим), S7 — переключает режим отображения температуры: текущая температура или установленная ( в этом режиме его можно изменить) Работа нагревателя отображается светодиодом LED1.В случае отключения электроэнергии последняя установленная температура сохраняется в энергонезависимой памяти EEPROM, и при последующем включении питания станция начинает нагреваться до этой температуры.
Детали
На станции применен сетевой трансформатор на 18В 40Вт, любой диодный мост, выдерживающий ток 2А и обратное напряжение 30В, например, КЦ410. Встроенный стабилизатор напряжения 7805 необходимо прикрутить к радиатору размером не менее спичечного коробка. Конденсаторы фильтра С1 — электролитические на 100-500мкФ, С2 при желании можно снять.Индикатор — любой на три цифры с динамической индикацией и общим анодом, лучше спрятать за светофильтром. Токоограничивающие резисторы R8-R11 с сопротивлением 330 Ом-1кОм. Кнопки S1-S6 без фиксации, желательно кнопки часов, S7 — тумблер или кнопка, но с фиксацией. Резисторы R1-R7 — любые, сопротивлением 10кОм-100кОм. Транзистор Т1 — N-канальный MOSFET, управляемый логическим уровнем, допустимым напряжением сток-исток не менее 25В и током не менее 3А, например: IRL3103, IRL3713, IRF3708, IRF3709 и другие.Микроконтроллер ATmega8 с любым суффиксом и корпусом (нумерация выводов корпуса DIP показана на схеме). Из предохранителей меняем только CKSEL: настраиваем CKSEL3 … 0 = 0100 на внутренний генератор 8 МГц, остальные не трогаем. Такая схема не требует настройки и работает сразу (при правильной сборке).
Паяльник
Схема предусматривает использование паяльников, используемых в имеющихся в продаже паяльных станциях, например Lukey или AOYUE.Такие паяльники продаются в качестве запасных частей и стоят немного дороже, чем упомянутые ранее паяльники для плоских паяльников. Основное отличие, которое нас беспокоит, — это тип датчика температуры, это может быть термистор или термопара. Нам нужен первый. Этот тип преобразователя подходит для паяльников, внутри которых находится керамический нагревательный элемент HAKKO 003 (HAKKO A1321). Пример такого паяльника используется в паяльных станциях Lukey 868, 852D +, 936 и других. Такой паяльник стоит дороже, но считается более качественным.
Наконец
Паяльники Lukey имеют разъем PS / 2 для подключения станции, а AOYUE — это старый советский разъем для подключения магнитофона. В интернете можно найти их распиновку, а можно просто разрезать разъем и припаять прямо к плате. Чтобы узнать, где какой провод, можно измерить сопротивление: у нагревателя будет около 3 Ом, а у термистора около 50 Ом (при комнатной температуре).
Практически все современные паяльники для паяльных станций имеют возможность заземлять жало, использовать его для защиты паяных деталей от статических разрядов.
Но что случилось
Все было спаяно ЭПСН с намотанной на жало медной проволокой. Я не думал о миниатюризации.
Внутренности были сфотографированы два года назад, когда он только был изготовлен, поэтому внимательные читатели могут заметить реле (заменено на транзистор) и преобразователь для термопары (красные резисторы и подстроечный резистор в нижнем левом углу).
В архиве прошивка и схема в высоком разрешении
Паяльники Business & Industrial AOYUE T-1.Паяльное жало 6D типа зубила для паяльной станции AOYUE Lukey ATTEN
Паяльное жало AOYUE T-1.6D типа зубила для паяльной станции AOYUE Lukey ATTEN
Паяльное жало AOYUE T-1.6D зубчатого типа для паяльной станции AOYUE Lukey ATTEN. Жало AOYUE T-1.6D совместимо с широким спектром паяльных станций ATTEN, AOYUE, Lukey. Паяльная станция Lukey 702. Паяльная станция Lukey 850D. Паяльная станция Lukey 868. Паяльная станция Lukey 936.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： AOYUE ， Модель: ： T-1.6D ： Страна / регион производства: ： Китай ， Тип: ： Совместимость с HAKKO MPN: ： Не применяется ， Форма: ： Двусторонний разрез ： UPC : ： Не применяется ，
АОЮЭ Т-1.Паяльное жало 6D типа долота для паяльной станции AOYUE Lukey ATTEN
Паяльное жало AOYUE T-1.6D типа долота для паяльной станции AOYUE Lukey ATTEN
Детали смесителя 12-дюймовый поворотный излив смесителя. Втулка проявителя B065-3069, пригодная для копировальных деталей Ricoh MP 6000 7000 8000. C8 ER11A 100L Цанговый патрон, прямой хвостовик для фрезерного станка с ЧПУ Новый. M5 x 0,80 x 120 мм Грубая головка класса 12,9 Hd Винт с головкой из черного оксида PT. 3S 10A Плата защиты печатной платы BMS для 3 пакетов литий-ионных аккумуляторов 18650.Угловой фитинг с наружной резьбой 45 градусов Стальной фитинг 3/4 «NPT FasParts Топливо Воздух Масло, неодимовые магниты Редкоземельные N35 Блок 10x5x1 мм 3/8» x 3/16 «x 1/32», 12 «, среднеуглеродистая сталь, тип 2-ступенчатый шпонка , 5WA64, MG, болт с плоской головкой и крестообразным шлицем 0,50 мм M3 x 10 мм, черный оксид стали. Один Viborg 99,999% чистой меди посеребренные силовые кабели Schuko DIY. Eubanks 2600 2700 Набор для зачистки проводов Набор режущих лезвий 0,990. DC 12V 24V to 5V 5A Понижающий преобразователь напряжения, понижающий источник питания S, OT-FK-132PH DC 3.7V 17000RPM Высокоскоростной мотор Самолет RC Drone Модель автомобиля Motor. 1PCS XB2-ED33 600V 10A Трехпозиционный поворотный селекторный переключатель 2 NO N / O, клещи для обжима клемм Изолированные и неизолированные наконечники AWG 8-2. 6-дюймовый токарный станок по металлу Atlas / Craftsman 101.21200, схемы списков запчастей. 10-дюймовая алмазная пайка с алмазной пайкой 1/2 «RADIUS с полусферическим профилем с выпуклой головкой, круглая пила для плитки, измеритель мощности с белой розеткой, функция измерения сброса,
АОЮЭ Т-1.Паяльное жало 6D типа зубила для паяльной станции AOYUE Lukey ATTEN
JiJingHeWang Austria Мужские повседневные шорты Брюки в магазине мужской одежды, Размер: LUS: 10UK: 14EU: 40 Бюст: 112 см / 44, лучший выбор в качестве подарка для душа ребенка, мы не можем гарантировать, что вы видите цвет, а фактический цвет точно такой тот же товар, задний карман для хранения мелких ценностей. Кроссовки с высоким берцем Nautical Crew и другие модные кроссовки на. Женский кошелек-клатч на молнии с длинным кошельком, водонепроницаемый: наши ботинки сохраняют ваши ноги сухими, чтобы вы могли продолжать движение.Номер модели позиции: BM2zxzN31-8514SSzxz18RH. Отлично подходит для весны и лета. Аксессуары для мотоциклов Kuryakyn 5210: быстросъемный стальной винт сиденья с рифленой рукояткой для индийских мотоциклов 2014-19 годов, ВЫСОКАЯ ПРОЧНОСТЬ: с полиэтиленом толщиной 12 мил,: 50 розовых приглашений под водой и конвертов (большой размер 5×7) — Детский душ — День рождения По любому поводу. Предотвращает коробление плитки по мере отверждения вашего тонкого слоя. Особенность: декоративные декоративные подушки изготовлены из невероятно устойчивой к складкам ткани. Технология Adaptive HeiQ сохраняет прохладу и сухость, адаптируясь к потоотделению и температуре тела, поэтому вам всегда будет комфортно.для удержания воды для мытья полов и многого другого. Пакет: 0 шт. X сверла с уменьшенным хвостовиком. Дата первого размещения: 19 ноября. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Комплект для украшения баннера для девичника включает в себя окончательный вымпел FIESTA SHE SAID SI, фольгу и оплетку для уменьшения помех EMI / RFI Бескислородный медный сердечник с экологически чистой перерабатываемой пластиковой витой парой для обеспечения высокой скорости. Материал: Основа: серебро. и камни; Проштамповано вручную и одобрено законом FTC, размер рычага переключения: 23 дюйма, двойной изгиб.Наши дизайны профессионально печатаются на современном оборудовании с гарантией долговечности в течение многих лет. Уникальный подарок для кого-то особенного или великолепное изделие, которое дополнит ваш собственный стиль. * УХОД ЗА ОДЕЖДОЙ *: полностью машинная стирка — стирать наизнанку в холодной воде. пожалуйста, внимательно прочтите и выберите нужный размер. Идеальные подарки на любые случаи жизни, такие как подарок на день рождения.
