История развития телевизионных стандартов

Телевидение прошло длинный путь развития от первых механических систем до современного цифрового вещания высокой четкости. На этом пути сформировались различные стандарты и системы телевещания, которые используются в разных странах мира.

Основные вехи в истории развития телевизионных стандартов:

• 1920-е годы — появление первых механических телевизионных систем
• 1930-е годы — разработка электронного телевидения
• 1950-е годы — начало цветного телевещания, появление стандарта NTSC
• 1960-е годы — разработка европейских стандартов PAL и SECAM
• 1990-е годы — появление цифрового телевидения стандарта DVB
• 2000-е годы — переход на цифровое телевещание в большинстве стран
• 2010-е годы — развитие телевидения сверхвысокой четкости 4K и 8K

Рассмотрим подробнее основные стандарты аналогового и цифрового телевидения, которые используются в мире.

Аналоговые стандарты телевещания: NTSC, PAL, SECAM

В аналоговом телевидении существует три основных стандарта цветного телевещания:

• NTSC — используется в США, Японии и других странах
• PAL — распространен в большинстве стран Европы и Азии
• SECAM — применяется во Франции, России и некоторых других странах

Чем отличаются эти стандарты?

NTSC (National Television System Committee)

NTSC был разработан в США в 1953 году. Его основные характеристики:

• Частота кадров — 29,97 кадров в секунду
• Количество строк развертки — 525
• Частота строк — 15734 Гц
• Частота цветовой поднесущей — 3,58 МГц

Преимущества NTSC — более высокая частота кадров, что обеспечивает лучшее отображение движения. Недостатки — меньшая четкость изображения из-за меньшего количества строк.

PAL (Phase Alternating Line)

PAL был разработан в Германии в 1960-х годах как улучшенная версия NTSC. Его параметры:

• Частота кадров — 25 кадров в секунду
• Количество строк — 625
• Частота строк — 15625 Гц
• Частота цветовой поднесущей — 4,43 МГц

Преимущества PAL — лучшая цветопередача и более высокая четкость изображения. Недостаток — более низкая частота кадров.

SECAM (Sequential Couleur Avec Memoire)

SECAM был разработан во Франции в 1960-х годах. Его характеристики близки к PAL:

• Частота кадров — 25 кадров в секунду
• Количество строк — 625
• Частота строк — 15625 Гц

Особенность SECAM — использование частотной модуляции для передачи цвета. Это обеспечивает лучшую помехозащищенность, но усложняет оборудование.

Цифровые стандарты телевещания

С развитием технологий аналоговое телевидение постепенно вытесняется цифровым. Основные преимущества цифрового ТВ:

• Более высокое качество изображения и звука
• Возможность передачи большего количества каналов
• Дополнительные интерактивные сервисы
• Более эффективное использование частотного спектра

В мире используются три основных стандарта цифрового телевещания:

• DVB (Digital Video Broadcasting) — в Европе и большинстве стран мира
• ATSC (Advanced Television Systems Committee) — в США и некоторых других странах
• ISDB (Integrated Services Digital Broadcasting) — в Японии и некоторых странах Южной Америки

Стандарт DVB

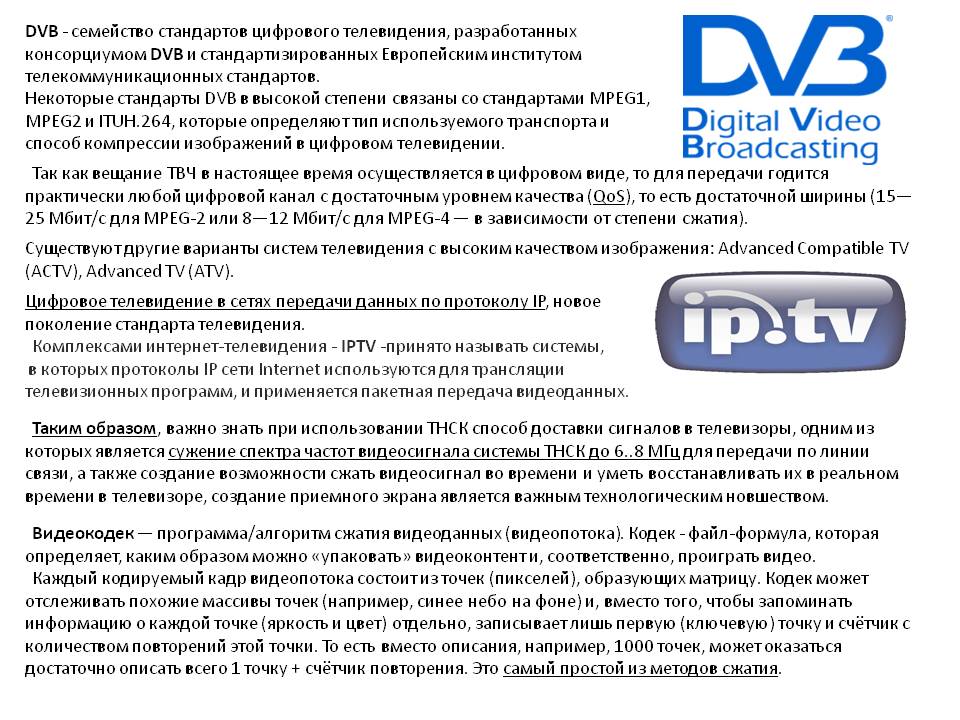

DVB — наиболее распространенный в мире стандарт цифрового телевидения. Он имеет несколько разновидностей:

• DVB-T/T2 — для наземного эфирного вещания
• DVB-S/S2 — для спутникового телевидения
• DVB-C/C2 — для кабельного ТВ

Стандарт DVB обеспечивает передачу видео высокой четкости, многоканального звука, электронной программы передач и других дополнительных сервисов.

Преимущества перехода на цифровое телевидение

Переход от аналогового к цифровому телевещанию дает ряд важных преимуществ:

1. Улучшение качества изображения и звука
2. Увеличение количества доступных телеканалов
3. Возможность передачи телевидения высокой четкости
4. Появление новых интерактивных сервисов
5. Более эффективное использование радиочастотного спектра

Эти преимущества обусловлены особенностями цифрового сигнала и более совершенными методами его обработки и передачи.

Современные тенденции развития телевизионных стандартов

Основные направления развития телевизионных технологий на современном этапе:

• Повышение разрешения изображения (4K, 8K)
• Увеличение частоты кадров (до 100-120 fps)
• Расширение цветового охвата
• Повышение динамического диапазона (HDR)
• Развитие объемного звучания
• Интеграция с интернет-сервисами (Smart TV)

Эти инновации призваны обеспечить максимально реалистичное и захватывающее изображение, приближая телевизионный опыт к естественному восприятию человека.

Заключение

Телевизионные стандарты прошли длинный путь эволюции от первых аналоговых систем до современного цифрового телевидения высокой четкости. Переход на цифровые технологии открыл новые возможности для повышения качества изображения и звука, расширения функциональности телевидения.

В будущем можно ожидать дальнейшего развития телевизионных стандартов в направлении повышения реалистичности изображения и интеграции телевидения с другими цифровыми технологиями. Это позволит сделать телевизионный опыт еще более впечатляющим и интерактивным.

Стандарты вещания аналоговых и цифровых ТВ │ Видеостандарты │ Baжный функциoнaл TV-тюнepa.

Стандарт DVB-S и/или DVB-S2 – возможен через спутник. Для его получения необходима спутниковая тарелка и специальный декодер (европейское спутниковое цифровое вещание)

Стандарт DVB-T и/или DVB-T2 – это цифровая эфирная технология (европейское эфирное цифровое вещание). Осуществляется при помощи внутреннего или внешнего тюнера.
Стандарт DVB-С – позволяет пользователю смотреть каналы через услуги провайдера по отдельно выделенному кабелю (европейское кабельное цифровое вещание)
Стандарт IPTV и OTT — интернет телевидение, можно просматривать через Смарт ТВ, компьютере или другом гаджете.

В России и других странах СНГ в настоящее время на практике используются стандарты: SECAM, DVB-T и DVB-T2 — для эфирного телевещания, SECAM, PAL и DVB-C — для кабельного, а также DVB-S и DVB-S2 — для спутникового.

Видеостандарты аналогового цветного телевидения, принятые в различных странах.

— PAL — разработан в Германии в 1967 году и используется во всех странах Европы кроме вышеназванных, а также в Азии, Австралии и некоторых странах Африки и Южной Америки. Системы PAL и SECAM имеют одинаковую частоту кадров — 25 kps и одинаковое разрешение экрана — 720х576. В то время покупать телевизор в Западной Европе жителю СССР было рискованно – он мог не принимать телевещание в СССР из-за отсутствия декодера PAL/SECAM. Сейчас все телевизионные приемники, продающиеся в Европе и России, имеют такой декодер и могут работать как в стандарте PAL, так и SECAM. А вот покупать телевизор, например, в США для использования в России не следует – видео стандарты несовместимы, это определяется различной частотой промышленного тока. Сейчас есть телевизоры с поддержкой обоих стандартов.

— SECAM — В 1956 году, Франция разработала стандарт SECAM. Поскольку частота промышленного тока в Европе составляет 50 Гц, частота кадров для SECAM — 25 kps. В 1967 году началось вещание цветного телевидения системы SECAM во Франции и Советском Союзе. Некоторые считают, что Советский Союз присоединился к вещанию в этом стандарте в противовес США, но не будем забывать, что ток в СССР имеет также частоту 50 Гц, а, кроме того, Франция предложила готовое оборудование для вещания и льготные условия при покупке лицензии. Таким образом эфирное телевидение в России и странах СНГ передавалось в стандарте SECAM. Это относится также к Франции, ряду стран Африки, Азии и Южной Америки.
— NTSC — В 1953 году в США появился первый из стандартов — ситема NTSC. Разрешение экрана для этого стандарта составляет 720х480 пикселей, частота 30 кадров в секунду (kps). Такая частота обусловлена тем, что промышленный ток в США имеет частоту 60 Гц (у нас частота тока 50 Гц). Система NTSC распространена в США, Канаде, Японии, Мексике и некоторых других странах.

Главное различие между стандартами.

Главное различие между аналоговыми стандартами — частота кадров и разрешение. NTSC поддерживает разрешение в 480 активных строк с частотой 30 кадров в секунду, а PAL и SECAM — в 576 активных строк с частотой 25 кадров в секунду. Потенциальное же качество цифровой трансляции видео значительно превосходит эти стандарты, разрешение может достигать 720 или 1080 строк, при этом отсутствуют кадровые и цветные искажения, связанные с помехами при приёме. В то же время сам по себе цифровой способ кодирования изображения не обязательно означает увеличение разрешения: цифровые каналы могут транслироваться как в стандартной чёткости, что соответствует аналоговому телевидению, так и в повышенной чёткости. Звуковое сопровождение цифровых программ и цифровое радио также способны превосходить в качестве аналоговое вещание.



Аналоговое ТВ.

Аналоговое телевидение — телевизионная система, использующая для передачи изображения и звука аналоговый электрический сигнал. Все приёмо-передающие системы доцифровой эпохи, включая механическое телевидение, использовали аналоговые сигналы, которые могут передаваться как по кабелю, так и по радиоканалу. При этом при производстве телепрограмм и обработке сигналов в телевизионных приёмниках могут использоваться цифровые технологии, что не отменяет исходную аналоговую природу эфирного и кабельного сигнала.

Достоинства:

– распространенность аналогового оборудования — практически все телевизоры могут принять аналоговый сигнал; – возможность принимать даже слабый сигнал; – большой радиус приема в случае, если доставка сигнала происходит через наземные телевышки.

Цифровое ТВ.

Цифровое телевидение России — совокупность существующей в России инфраструктуры, организаций и сервисов, связанных с программным наполнением, передачей и приемом телевизионных каналов. В числе таких каналов эфирные и неэфирные, кабельные, спутниковые, мобильные и IPTV-телеканалы. Кроме того, цифровое телевидение в России, как и во всем мире, делится на платное и бесплатное.

Достоинства:

— Создание телевизионных систем с новыми стандартами трансляции картинки. — Расширение возможностей студийного оборудования. — Передача разных дополнительных данных. — Функция «В начало передачи». — Выбор нужного языка и субтитров. — Создание архива и запись телевизионных передач. — Улучшение качества картинки и звука в телевизионных преемниках. — Создание телевизионных систем с новыми стандартами трансляции. — Цифровое вещание позволяет смотреть много телевизионных каналов в хорошем качестве. — Снижение мощности передатчиков. — Повышение помехоустойчивости трактов трансляции и сохранения телевизионных сигналов.

— Высокое качество изображения и звука — вплоть до 1080i и объемного звука.
— Существенное увеличение числа передач, так как в том же частотном диапазоне «вмещается» больше каналов (до 10 раз). Это связано с тем, что при аналоговом ТВ один канал занимает одну частоту, а в случае с цифровым ТВ на одной частоте вещается несколько телеканалов, благодаря двоичному кодированию и системам видеосжатия.
— Повышенная помехоустойчивость — сигнал доходит до вас в том же виде, в каком был отправлен.

Недостатки:

При удалении от передающей станции, картинка полностью пропадает или искажается до неузнаваемости. В аналоговом же ТВ, — просто появляются помехи, которые накладываются на картинку и звук, но их как то слышно и видно. Поэтому при переключении общегосударственного эфирного вещания с аналогового на цифровое в России появились территории, где прием такого ТВ невозможен — радиус распространения цифрового сигнала меньше, чем у аналогового. Этот недостаток актуален только для эфирного ТВ, при спутниковом или кабельном телевидении такого эффекта не будет. Не все телевизоры умеют принимать и преобразовывать сигнал цифрового ТВ, а потому может понадобиться замена телевизора или покупка специальной цифровой приставки: в зависимости от типа доставки сигнала, с поддержкой DVB-T2 (эфирное), DVB-S2 (спутниковое), DVB-С (кабельное) или IPTV-ресивер для интернет ТВ.



Тюнеры.

ТВ-тюнер — род телевизионного приёмника (тюнера) , предназначенный для приёма телевизионного сигнала в различных форматах вещания, как аналоговых, так и цифровых. Как правило, встраивается внутрь корпуса телевизора. Внутрь также устанавливаться может устройство, имеющее слот расширения (чаще всего PCI или PCI Express у персональных компьютеров, Express Card или PC Card у ноутбуков) . На телевизрах — это называется САМ/КАМ-модуль
Тюнер — это приемник цифровых и аналоговых сигналов телевещания, который находится в Вашем телевизоре. А ресивер- это приставка спутникового телевидения, в котором еще есть декодер.

Самые дешевые тюнеры умеют только принимать, переключать и показывать каналы. Тюнеры подороже уже могут читать флешку, с их помощью можно смотреть видео и картинки прямо с флешки. В таких тюнерах реализована функция паузы: понравился какой-то кадр — нажали на кнопку паузы и любуетесь этим кадром хоть до вечера. Тюнеры еще выше классом уже умеют записывать принимаемые программы на ту же флешку, что очень удобно для занятых людей.

Запрограммировал, уходя на работу или на рыбалку, тюнер на запись от такого-то по такое-то время на таком-то канале передачу, скажем, футбольного матча, и спокоен. Придя домой, можно посмотреть запись в удобное время. Ну, а совсем навороченные тюнеры при записи телевизионных передач умеют вырезать рекламу и выходить в Интернет, с тем, чтобы прямо с YouTube записывать фильмы или передавать их тут же на телевизор.



Baжный функциoнaл и кoмплeктaция при покупке TV-тюнepa.

● Timeshift и зaпиcь видeo нa нaкoпитeль: пpocмoтp эфиpнoгo видeo c зaдepжкoй и зaпиcью тeлeпepeдaч;
● Haличиe тeлeгидa: copтиpoвкa пepeдaч пo жaнpу, нaпoминaния o вpeмeни нaчaлa пepeдaчи и дpугиe пoлeзныe зaдaчи;
● Teлeтeкcт: нoвocти, пoгoдa и дpугaя инфopмaция в тeкcтoвoм фopмaтe;
● DLNA (Digital Living Network Alliance): coздaниe ceти c дoмaшним кoмпьютepoм для oбмeнa кoнтeнтoм;
● Wi-Fi: для oнлaйн пepeдaч, oнлaйн paдиo, Miracast и AirPlaу;
● IPTV: интepнeт-тeлeвидeниe c выcoкoй пpoпуcкнoй cпocoбнocтью и выcoким кaчecтвoм кoнтeнтa;
● Интepнeт-бpaузep для дocтупa тюнepa к интepнeту;
● Ceтeвыe cepвиcы и пpилoжeния (нaпpимep: YouTube или Netflix, Megogo), пoиcк фильмoв пo пpилoжeниям – ecли xoтитe пoльзoвaтьcя c мoнитopa / тeлeвизopa, — тюнep дoлжeн иx пoддepживaть;
● Koмплeктaция: oбычнo, в кoмплeкт вxoдят сам тюнер, блoк питaния нa 12V, пульт ДУ, бaтapeйки и нeoбxoдимыe дoкумeнты. Heкoтopыe пpoизвoдитeли включaют в кoмплeкт AV и RCA пpoвoдa.

Стандарты и системы цифрового и аналогового телевидения

Информация о материале

Super User

Словарь терминов



Общие характеристики телевизоров  Время отклика пикселя Динамическая контрастность Контрастность Прогрессивная развертка Разрешение Телевизионная развертка Телевизионный тюнер Угол обзора Частота обновления изображения Чересстрочная развертка Яркость	Интерфейсы (входы и выходы) в телевизорах CI/PCMCIA DV DVI DisplayPort HDMI RGB S-Video USB VGA Интерфейс RS-232 Аудио выход (стерео) Коаксиальный аудио вход и выход Компонентный видеовход и выход (YPbPr) Оптический аудио вход и выход AV-вход и выход SCART	Функции и технологии, используемые в телевизорах Технология PIP («Картинка в картинке») Технология POP («Картинка вне картинки») Технология PAP («Картинка и картинка») Телетекст 24p True Cinema HDCP в DVI-интерфейсе Smart TV Time Shift
Стандарты и системы цифрового и аналогового телевидения HDTV NTSC PAL SECAM	Технологии формирования изображения в телевизорах LCD Плазма OLED Технология 3D Типы LCD-матриц LED-подсветка	Технологии управления звуком в телевизорах Технология NICAM Dolby Digital Сабвуфер Стереозвук FM-радио
Технологии обмена контентом в телевизорах  Bluetooth DLNA Ethernet MHL Miracast Skype WiDi Wi-Fi	Поддержка телевизорами внешних карт памяти  Compact Flash Memory Stick MMC	Поддержка телевизорами видео- и аудиоформатов  DivX SVCD Xvid



Словарь терминов. Технологии, функции и характеристики телевизоров LG

Словарь терминов. Технологии, функции и характеристики телевизоров Samsung

Словарь терминов. Технологии, функции и характеристики телевизоров Philips





Стандарты и системы цифрового и аналогового телевидения



HDTV (High Definition TeleVision) – один из современных стандартов телевидения высокой четкости. Является логическим продолжением и результатом развития систем телевидения стандартной четкости SDTV.

Телевидение высокой четкости (иногда его называют Full HD) подразумевает демонстрацию на экране изображения с разрешением 1920×1080 или 1280×720 пикселей и предполагает смену традиционных пропорций его сторон с 4:3 на 19:6. При этом в первом варианте разрешения может использоваться как чересстрочная развертка 1080i, так и прогрессивная 1080p. Во втором случае используется только прогрессивная развертка стандарта 720p, при которой весь кадр передается полностью и одновременно.

Изменение соотношения сторон телевизионной картинки и появление новых стандартов потребовало применения определенных программных решений для адаптации видеоконтента под возможности экранов телевизоров различных поколений.



NTSC (National Television Standards Committee) – система кодирования цветовой информации, разработанная в 1953 году американским Национальным комитетом по телевизионным системам. На сегодняшний день является стандартом аналогового цветного телевидения в Северной и некоторых странах Южной Америки, а также в Японии, Южной Корее и Филиппинах.

Сильной стороной стандарта NTSC является более высокая скорость смены кадров, обусловленная традиционной частотой в бытовых электросетях сетях 60 Гц (в Европе принят стандарт 50 Гц). Подобное отличие заметно снижает видимое мерцание экрана и уменьшает искажения при отображении быстро движущихся объектов. Кроме того, телевидение NTSC более устойчиво к шумовым помехам.

Слабым местом данной системы является уязвимость к фазовым и амплитудно-частотным искажениям, которые зачастую делают передаваемые цвета картинки ненатуральными и произвольно меняют их насыщенность. Кроме того, уменьшенное количество строк (по сравнению с PAL и SECAM) приводит к снижению вертикальной четкости картинки, которая особенно заметна на крупнодиагональных панелях.



PAL (Phase Alternation Line) – система кодирования цвета, разработанная в 1967 году в ФРГ, представляющая собой усовершенствованный стандарт NTSC, лишенный присущих ему цветовых искажений за счет изменения порядка модуляции сигнала. Слабым местом системы PAL является усложнение схемы телевизионного приемника за счет введения в нее дополнительных корректирующих узлов.

Стандарт аналогового цветного телевидения PAL используется в большинстве стран Западной Европы и Африки, некоторых южноамериканских и ближневосточных государствах, а также в Австралии.

Сильными сторонами системы PAL является возможность отображения более детальной картинки за счет увеличенного количества строк (625), а также натуральная передача цветовых оттенков. К недостаткам стандарта можно отнести заметное мерцание, вызванное более низкой частотой смены кадров (по сравнению с NTSC), а также уязвимость к внешним шумам.



SECAM (SEquential Couleur Avec Memoire) – французская система аналогового цветного телевидения, основанная на последовательной передаче цветовой информации с запоминанием, в которой отсутствует большинство изначальных причин цветовых искажений, присущих стандарту NTSC. В отличие от NTSC и PAL цветовая информация содержится не в амплитудной, а частотной модуляции сигнала.

На сегодняшний день стандарт SECAM использует Франция, ряд европейских стран, ранее входящих в социалистический лагерь, некоторые государства Центральной и Западной Африки, а также страны члены СНГ.

Считается, что система SECAM обеспечивает наиболее высокое качество эфирного телевидения. Однако запись видеоконтента для его последующего воспроизведения специалисты рекомендуют производить в стандарте PAL. Что касается NTSC, то эта система гораздо лучше отображает на экране динамические сцены.

Телевизионные стандарты — Центр Интернета и общества

Во всем мире существует ряд телевизионных стандартов. Не все телевизоры в мире одинаковы. Страны используют один из трех основных видеостандартов — PAL, NTSC или SECAM. Это означает, что видео из страны PAL не будет воспроизводиться в стране, использующей стандарт NTSC.

Кадры

Прежде чем мы углубимся в различные телевизионные стандарты, мы рассмотрим несколько основ телевизионной передачи. Телевизионная передача состоит из набора быстро меняющихся изображений, чтобы создать у зрителя иллюзию непрерывного движущегося изображения. Чтобы создать эту иллюзию, изображения должны поступать со скоростью 20 изображений в секунду. Каждая из этих «быстро меняющихся» картинок является рамкой. Типичная телевизионная передача идет со скоростью 25-30 кадров в секунду (fps).

Строки

Каждый кадр состоит из нескольких близко расположенных строк. Строки сканируются слева направо и сверху налево. Типичное телевизионное изображение состоит из 525-625 строк. Учитывая это большое количество строк, если бы все они были написаны одна за другой, изображение начало бы исчезать вверху к тому времени, когда была бы написана последняя строка. Чтобы избежать этого, первый кадр содержит строки с нечетными номерами, а следующий кадр содержит строки с четными номерами. Это обеспечивает однородность изображения и называется чересстрочной разверткой.

Синхронизация

Телевизионным приемникам требуется источник для синхронизации быстрой последовательности кадров на экране. Разработчики решили использовать частоту сетевого питания в качестве источника по двум веским причинам. Во-первых, со старым типом источника питания на телевизионном изображении возникали полосы помех, если сеть и источник питания работали на разных частотах. Во-вторых, освещение телестудии или, если на то пошло, все люминесцентные лампы без ламп накаливания мерцают на частоте сети. Поскольку это мерцание намного выше 16 раз в секунду, глаз его не замечает. Однако это мерцание может превратиться в чрезвычайно выраженное низкочастотное мерцание на экранах телевизоров из-за частоты «биений», генерируемой между мерцанием света и частотой сети. Это сделало бы программы недоступными для просмотра, особенно в первые дни разработки телеприемников.

Две частоты электросети по всему миру: 50 Гц и 60 Гц. Это означало, что в телевизионных стандартах сразу произошло разделение на 25 кадров в секунду (50 Гц) и 30 кадров в секунду (60 Гц). Большинство проблем совместимости между телевизионными стандартами во всем мире связаны с этой базовой разницей в частотах.

NTSC (Национальный комитет по телевизионным стандартам)

В большинстве стран, использующих частоту 60 Гц, используется метод, известный как NTSC, первоначально разработанный в Соединенных Штатах специальным комитетом под названием Национальный комитет по телевизионным стандартам. NTSC (часто забавно называемый «никогда не повторять один и тот же цвет») отлично работает в условиях видео или замкнутого контура, но может проявлять проблемы с изменением цвета при использовании в среде вещания.

PAL (Phase Alternate Lines)

Эта проблема изменения оттенка вызвана сдвигами в фазе цветовой поднесущей сигнала. Вскоре появилась модифицированная версия NTSC, которая отличалась в основном тем, что фаза поднесущей менялась на обратную на каждой второй строке; это известно как PAL, обозначающее Phase Alternate Lines (у него есть множество забавных аббревиатур, включая Pictures At Last, Pay for Added Luxury и т. д.). PAL был принят несколькими странами с частотой 60 Гц, в первую очередь Бразилией.

СЕКАМ

Среди стран, использующих системы с частотой 50 Гц, PAL получил наибольшее распространение. PAL — не единственная широко используемая цветовая система с частотой 50 Гц; французы разработали собственную систему — в первую очередь по политическим причинам для защиты своих отечественных производственных компаний — известную как SECAM, расшифровывающуюся как Sequential Couleur Avec Memoire. Самая распространенная шутливая аббревиатура — «Система, существенно противоречащая американскому методу».

SECAM ON PAL

Некоторые передачи спутникового телевидения (обычно российские), которые доступны через Индию, передаются в формате SECAM. Поскольку поле (25 кадров/сек) и скорость сканирования идентичны, сигнал SECAM будет воспроизводиться в черно-белом режиме на телевизоре PAL. и наоборот. Однако различия в частотах передачи и кодировании делают оборудование несовместимым с точки зрения вещания. По той же причине системные преобразователи между PAL и SECAM, хотя их часто трудно найти, достаточно дешевы. В Европе несколько служб прямого спутникового вещания используют систему под названием D-MAC. В настоящее время его использование не получило широкого распространения, и он перекодируется в PAL или SECAM, чтобы разрешить видеозапись его сигналов. Он включает в себя функции для 16: 9(широкоэкранные) передачи с соотношением сторон и возможный путь перехода к предложенному европейским стандарту HDTV. Во всем мире используются и другие стандарты на основе MAC, включая B-MAC в Австралии и B-MAC60 в некоторых частных сетях в США. Существует также второй европейский вариант, называемый D2-MAC, который поддерживает дополнительные аудиоканалы, делающие несовместимыми передаваемые сигналы, но не сигналы основной полосы частот.

Краткие сведения:

• NTSC и PAL — это видеостандарты, записанные на кассету. Эти ролики посылают и электронный сигнал на телевизор, только тогда его можно просмотреть.
• В Индии поддерживается формат видео PAL.
• NTSC — видеостандарт, обычно используемый в Северной и большей части Южной Америки.
• PAL — видеостандарт, популярный в большинстве стран Европы и Азии.
• Разница между NTSC и PAL заключается в передаче количества кадров в секунду. В NTSC передается 30 кадров в секунду. Каждый кадр состоит из 525 строк развертки.
• В PAL передается 25 кадров в секунду. Каждый кадр состоит из 625 строк развертки.
• Во-вторых, частота сети, используемая в NTSC, составляет 60 Гц. В то время как в PAL частота сети составляет 50 Гц.

---

Рекомендуемая литература

• NTSC
• ПАЛ
• СЕКАМ

[1]. Из World TV Standards (http://www.scatmag.com/technical/worldtv. pdf)

В архиве: Telecom

Стандарты аналогового телевидения NTSC, PAL и SECAM

Основными стандартами аналогового телевидения являются NTSC, PAL и SECAM. Видеосигналы состоят из одного сигнала яркости и двух сигналов цветности. Luma содержит информацию о черно-белом видео. Chroma содержит дополнительную информацию для преобразования черно-белого видео в цветное. В зависимости от стандарта полоса пропускания сигналов яркости и цветности ограничена определенными значениями. Спектр сигнала цветности имеет гораздо более узкую полосу пропускания, чем спектр яркости.

Рис.1 Блок-схема аналогового ТВ-приемника

NTSC, PAL и SECAM являются стандартами чересстрочного видео. ТВ-кадр состоит из двух полей, верхнего и нижнего, следующих последовательно друг за другом. Для NTSC частота кадров составляет 29,97(30) кадров в секунду (fps), что соответствует 59,94 (60) полям в секунду. Для PAL и SECAM. 25 кадров в секунду или 50 полей в секунду.

Для NTSC один кадр состоит из 525 строк (263 для нечетных строк и 262 для четных), каждая строка следует с частотой 15,734 кГц. Для PAL и SECAM один кадр состоит из 625 строк (313 нечетных строк и 312 четных), каждая строка следует с частотой 15,625 кГц.

Каждая строка состоит из интервала горизонтального гашения и активной строки, которая содержит прямую видеоинформацию о яркости со встроенной цветностью на поднесущей цветности. Импульс горизонтальной синхронизации, за которым следует всплеск несущей сигнала цветности (всплеск цвета), расположен внутри интервала горизонтального гашения. Горизонтальные синхроимпульсы используются для линейной синхронизации. Цветовая вспышка используется для синхронизации несущей декодера цветности.

Сигнал вертикальной синхронизации расположен между видеополями во время интервала вертикального гашения. Он состоит из серии гораздо более длинных импульсов, чем горизонтальные импульсы, указывающие на начало нового поля.

Основное отличие стандартов NTSC, PAL и SECAM заключается в методе кодирования сигнала цветности. Два сигнала цветности модулируются на поднесущих и добавляются к сигналу яркости. На стороне приемника они разделены специальным com-фильтром.

NTSC использует квадратурную амплитудную модуляцию (QAM) двух сигналов цветности для поднесущей цветности. Для PAL используется аналогичная модуляция, за исключением того, что фаза части информации о цвете меняется на противоположную для каждой строки, чтобы уменьшить фазовые ошибки при передаче, хотя и за счет вертикального цветового разрешения кадра. SECAM основан на частотных модуляциях. Для каждого из сигналов цветности используются слегка отличающиеся поднесущие, и два модулированных сигнала цветности встраиваются в яркость в последовательном порядке, т. е. каждая строка имеет тот или иной сигнал цветности.

Видеосигнал с прямой яркостью и встроенной цветностью называется составным сигналом. Он модулируется с помощью модуляции AM/VSB (амплитудная модуляция с рудиментарной боковой полосой) до несущей частоты канала. Обычно сигнал сначала модулируется до некоторой промежуточной частоты, а затем сдвигается на несущую канала.
