Стандарты usb разъемов: Обзор последних версий USB

Обзор последних версий USB

С каждой новой версией USB-порты и ответные разъемы становились все более функциональными, открывая путь более компактным, легким и портативным устройствам. Однако по мере того, как новые стандарты приносят скорость, мощность и универсальность, они предоставляют также сложный набор функций и возможностей, которые необходимо учитывать при принятии решения, какой кабель или периферийное устройство подходит для вашего конкретного случая.

---

Что такое USB?

С появлением в конце 90х годов универсальной последовательной шины (USB) значительно упростилось подключение к компьютеру с помощью небольшого недорогого интерфейса: порта / разъема USB тип A (USB-A). В настоящее время используются миллиарды USB-устройств, поэтому USB является доминирующим проводным интерфейсом для ноутбуков, планшетов и телефонов.

USB эволюционировал через серию стандартов (см. таблицу), определяющих тип кабельных подключений, обмен данными и обеспечения питания компьютеров, мобильных и периферийных устройств. Последний стандарт — USB4, как и предыдущие версии, представляет собой еще один шаг вперед в скорости передачи данных, видео разрешений и мощности питания.

---

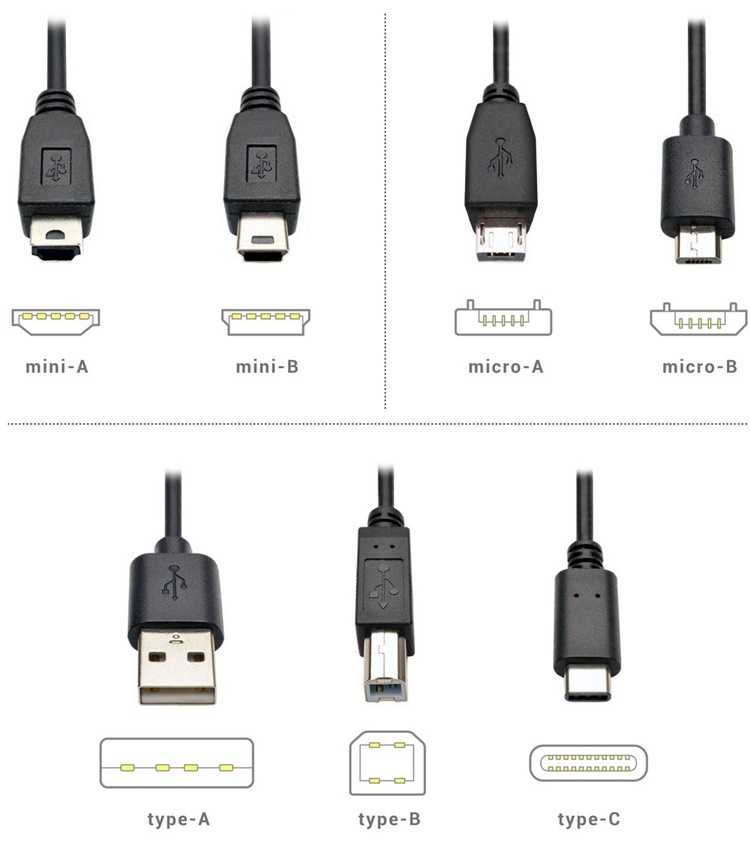

Типы USB-портов и разъемов

На любом компьютере, планшете или периферийном устройстве обычно есть один из этих трех различных типов USB-портов. На новых устройствах вероятнее найдётся USB тип C из-за небольшого размера, высокой скорости передачи данных и способности выдерживать до 100 Вт энергии. Кабели USB тип C также могут передавать видео высокого разрешения 4K и 8K. Интерфейс Lightning по функциям аналогичен USB тип C, но использует другой разъем.

USB-A	USB-B	USB-B MINI	USB-B MICRO	USB-C	Lightning

---

USB-C конструкция и скорость

Чтобы разобраться в скорости передачи данных USB, нужно узнать о конструкции разъема USB-C.

Разъем USB тип C имеет четыре пары контактов, известных как «дорожки», которые передают (TX) и принимают (RX) данные (см. отмеченные контакты на Рисунке 1 ниже). USB 3.0 (5 Гбит/с) и USB 3.1 (10 Гбит/с) используют одну полосу передачи и одну полосу приема, в зависимости от ориентации разъема. USB 3.2 использует все четыре полосы для достижения скорости передачи данных 20 Гбит/с.

Рисунок 1: Распиновка разъема USB-C

Соглашение о терминах, принятое для USB 3.2, включает полосу скорости x. Например, USB 3.2 Gen 1×2 означает 5 Гбит/с x 2 полосы для скорости соединения 10 Гбит/с.

Технические характеристики	Скорость передачи сигналов / полоса	Количество дорожек	Совокупная пропускная способность
USB 3. 2 Gen 1×1	5 Гбит/с (SuperSpeed)	1	5 Гбит/с
USB 3.2 Gen 2×1	10 Гбит/с (SuperSpeed +)	1	10 Гбит/с
USB 3.2 Gen 1×2	5 Гбит/с (SuperSpeed)	2	10 Гбит/с
USB 3.2 Gen 2×2	10 Гбит/с (SuperSpeed +)	2	20 Гбит/с

Спецификация USB4 Gen 2×2 (известная под своим маркетинговым названием, USB4 20 Гбит/с) и USB 3.2 Gen 2×2 предлагают соединение со скоростью 20 Гбит/с. USB4 Gen 3×2 (USB4 40 Гбит/с) использует другую схему кодирования данных для достижения 20 Гбит/с на полосу и 40 Гбит/с в двухполосном режиме.

Технические характеристики	Скорость передачи сигналов / полоса	Количество дорожек	Совокупная пропускная способность
USB4 поколения 2×2	10 Гбит/с	2	20 Гбит/с
USB4 поколения 3×2	20 Гбит/с	2	40 Гбит/с

---

Что нового в USB4?

USB 4 (официально «USB4» без пробела) является важным обновлением не только из-за новых возможностей, но также из-за устранения путаницы, связанную с именованием USB 3.x, что дает пользователям предсказуемое и понимание. Для протокола USB4 требуется кабель USB-C USB-C.

Скорость передачи данных до 40 Гбит/с: устройства USB4 должны поддерживать 20 Гбит/с (2.4 ГБ/сек). Возможно дополнительно поддерживать 40 Гбит/с (4.8 ГБ/сек), если устройства используют более короткий кабель 0.8 метра Gen 3.

Несколько протоколов данных и отображения: USB4 поддерживает USB 3.2, PCIe и DisplayPort 1.4a с помощью метода, называемого туннелированием протокола. DisplayPort и Thunderbolt 3 также поддерживаются в альтернативном режиме.

Обратная совместимость с USB 3.2, USB 2.0 и Thunderbolt 3: USB4 поддерживает совместимость с предыдущими версиями спецификации USB и, благодаря своей основе Thunderbolt 3, также поддерживает альтернативный режим TB3.

Оптимизация полосы пропускания видео и данных: USB 3.2 выделил фиксированную полосу пропускания для данных или видеосигнала, а в альтернативном режиме DP, предоставил 100% полосы для видео. USB4 динамически распределяет полосу пропускания для видео и данных в зависимости от реальных потребностей.

Зарядка 100 Вт: все устройства USB4 поддерживают подачу питания через USB. Когда устройство подключено к порту USB4, USB PD заключает «контракт» на поставку мощности, безопасно обеспечивая до 100 Вт (5A / 20V).

Что такое туннелирование протокола?Когда устройства взаимодействуют друг с другом, они делают это по определенному протоколу. Если оба устройства могут взаимодействовать и понимать один и тот же протокол, соединение будет установлено. По сути, туннелирование протоколов создает «канал» с одним протоколом и использует его для отправки данных в другом протоколе. Туннелирование протокола USB4 создает туннель USB-C, через который можно отправлять данные DisplayPort или PCIe. Туннелирование протокола USB4 похоже на альтернативный режим, но не требует контроллера DP или PCIe.

Что такое USB4 Fabric?Слово «ткань» — это метафора, используемая для описания сети взаимосвязанных устройств, таких как коммутаторы. На рисунке пересекающиеся устройства напоминают структуру ткани. Этот термин был принят Форумом разработчиков USB (USB-IF) для описания того, как туннельная архитектура USB4 динамически управляет подключением между маршрутизаторами USB4, чтобы несколько протоколов могли одновременно использовать ресурсы коммутаторов.

Будет ли Apple поддерживать USB4?Новые MacBook и Mac Mini от Apple будут первыми, в которых будут использоваться собственные процессоры Apple Silicon на базе Arm, поэтому возникли некоторые сомнения в отношении поддержки USB4. Однако Apple смогла реализовать поддержку как USB4, так и Thunderbolt 3 к моменту выпуска продукта.

---

Стандарты USB

Скоро все USB-соединения станут быстрее! На рынок вышли продукты, совместимые со стандартом Thunderbolt ™ 3. Это последнее поколение интерфейса обеспечивает как подачу питания, так и двунаправленную передачу данных со скоростью, в 4 раза превышающей скорость USB 3.2 Gen 2, и может создавать невиданные ранее вычислительные возможности для персональных устройств.

Таблица 1: Типы, стандарты и скорости USB-кабелей

Стандарт	Также известный как	Логотип	Год выпуска	Типы разъемов	Максимальная скорость передачи данных	Длина кабеля**
USB 1.1	Full Speed USB		1998	USB-AUSB-B	12 Мбит/с	3 м
USB 2.0	Hi-Speed USB		2000	USB-AUSB-BUSB Micro AUSB Micro BUSB Mini AUSB Mini BUSB-C *	480 Мбит/с	5 м
USB 3. 2 Gen 1	USB 3.0USB 3.1 Gen 1SuperSpeed		2008 (USB 3.0)2013 (USB 3.1)	USB-AUSB-BUSB Micro BUSB-C *	5 Гбит/с	3 м
USB 3.2 Gen 2	USB 3.1USB 3.1 Gen 2SuperSpeed +SuperSpeed 10 Гбит/с		2013 (USB 3.1)	USB-AUSB-BUSB Micro BUSB-C *	10 Гбит/с	3 м
USB 3.2 Gen 2×2	USB 3.2SuperSpeed 20 Гбит/с		2017 (USB 3.2)	USB-C *	20 Гбит/с	3 м
USB 4	USB4 Gen 2x2USB4 20 Гбит/с		2019	USB-C *	20 Гбит/с	0. 8 м
USB 4	USB4 Gen 3x2USB4 40 Гбит/с		2019	USB-C *	40 Гбит/с	0.8 м

* USB-C более широко известен как тип C или USB Type C

** Длина кабеля — длина, указанная в спецификации. Более длинные кабели можно получить, используя активные кабели, а в некоторых случаях — более длинные пассивные кабели.

Поддерживает ли USB-C USB 2.0?Но сначала давайте проясним разницу между USB-C и USB. USB-C — физический разъем, и, несмотря на название, он не подразумевает поддержки какой-либо конкретной версии стандарта USB. Фактически, разъем USB-C можно использовать для подключения периферийных устройств с использованием других стандартов интерфейса, таких как Thunderbolt 3. При покупке кабелей USB-C обязательно проверьте поддерживаемую мощность зарядки и скорость передачи данных USB. Зарядный кабель, поддерживающий USB 2.0, может быть длиннее, чем кабели USB 3.x и USB4, но его скорость передачи данных ограничена 480 Мбит/с, и он не поддерживает альтернативные режимы.

---

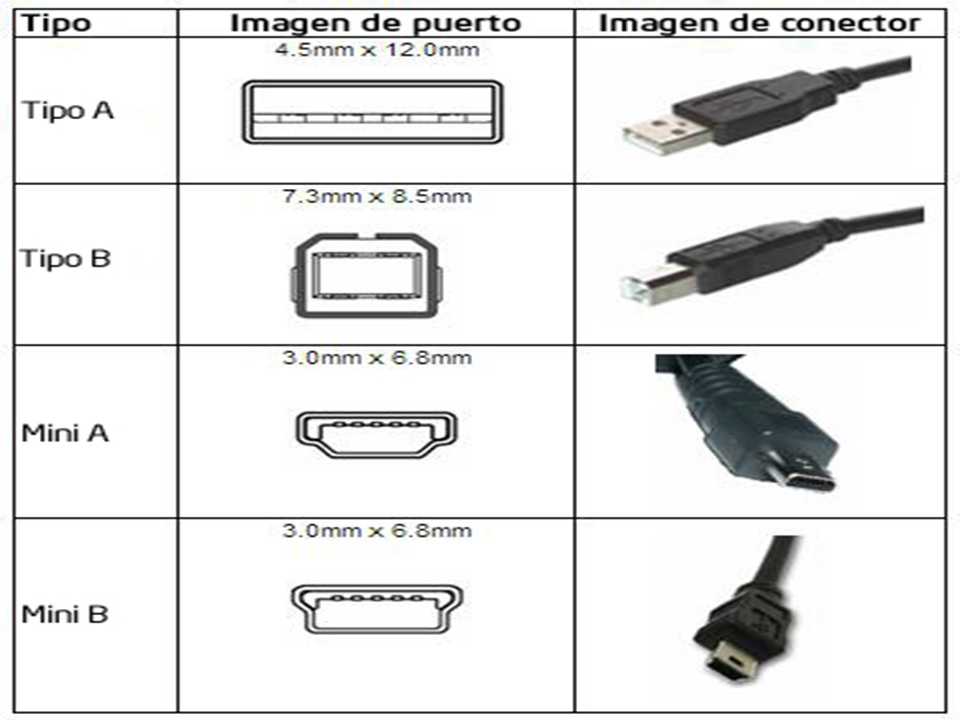

Стандарты USB-разъемов

USB тип A Стандартный универсальный разъем, который есть практически на каждом настольном ПК и старых ноутбуках, а также на телевизорах, игровых консолях и медиаплеерах. Хотя разъемы USB 3.0 тип A (синие) имеют больше внутренних контактов, форм-фактор тот же, поэтому он может работать с любым портом тип A, даже с USB 1.1. Однако передача данных будет ограничиваться скоростью старшего поколения.

---

USB тип B Порт тип B, наиболее часто используемый для подключения принтеров и внешних жестких дисков к настольным компьютерам, на самом деле имеет две разные конфигурации. Один предназначен для скоростных протоколов USB 1.1 и 2.0, а другой — для использования со спецификациями USB 3.0 и более поздних версий.

---

USB Mini B Соединение Mini B чаще всего используется портативной электроникой, такой как цифровые камеры, MP3-плееры и некоторые сотовые телефоны, и только со скоростями USB 1.1 и 2.0. Существуют как 4-контактные, так и 5-контактные версии разъема Mini B.

---

USB Micro B Разъем Micro B имеет одну конфигурацию для USB 2.0 и другую конфигурацию для USB 3.0 и более поздних версий. Разъем Micro B встречается во многих популярных моделях смартфонов Android™ и внешних жестких дисках.

---

USB тип C Разработан для поддержки устройств с меньшим, более тонким и легким форм-фактором. Тип C достаточно тонкий для смартфона или планшета, но достаточно прочный для портативного компьютера. Фактически, многие новые ноутбуки лишены портов Ethernet USB-A и RJ45 и предлагают USB-C в качестве единственного порта для видео, сети, передачи данных и зарядки. Это побудило другие протоколы, включая Thunderbolt ™ 3, DisplayPort, MHL и HDMI, принять USB-C в качестве стандартного разъема. Альтернативные режимы позволяют выводам данных на разъеме USB тип C передавать другие типы сигналов. Например, альтернативный режим DisplayPort (также называемый альтернативным режимом DP) позволяет кабелю USB-C подключать ноутбук или планшет с поддержкой DP напрямую к телевизору или монитору компьютера с портом USB-C.

---

Цветовая кодировка порта USB

Порты и разъемы USB иногда имеют цветовую маркировку для обозначения спецификации USB и поддерживаемых ими функций. Эти цвета не определены спецификацией USB и не совпадают между производителями оборудования. Например, Intel использует оранжевый цвет для обозначения порта зарядки, тогда как производитель компонентов для промышленного оборудования выбрал оранжевый, чтобы обозначить порт USB с надежным механизмом удержания.

Таблица 2: Типы портов USB

Порт	Цвет	Тип	Спецификация USB	Примечания
	Белый	USB-A или USB-BMicro USB-A	USB 1.x
	Черный	USB-A или USB-BMicro USB-B	USB 2. 0 Hi-Speed
	Синий	USB-A или USB-B	USB 3.0 SuperSpeed
	Бирюзовый	USB-A или USB-B	USB 3.1 Gen 1
	Красный	USB-A для сна и зарядки	USB 3.1 Gen 2USB 3.2	Обычно обозначает порт «всегда включен».
	Желтый	USB-A для сна и зарядки	USB 2.0 или USB 3.0	Более высокая мощность или «всегда включен» порт
	Оранжевый	USB-A для сна и зарядки	USB 3. 0	Возможность зарядки.Иногда только зарядка.

---

Функции USB

На базовом уровне стандарты USB просто позволяют хосту, например компьютеру или планшету, связываться с периферийными или другими устройствами. Но по мере развития технических характеристик USB стал больше, чем просто интерфейсом передачи данных. Ниже приведены последние функции USB, доступные на многих современных устройствах. Устройство может поддерживать одну или несколько из этих функций:

Подача питанияПо одному кабелю USB-C может передаваться до 100 Вт мощности, что устраняет необходимость в отдельном блоке питания. Это особенно полезно для периферийных устройств, потребляющих много энергии, таких как внешний жесткий диск. Однако не все устройства или порты поддерживают USB Power Delivery; если вы не уверены, посмотрите технические характеристики вашего устройства или руководство пользователя.

Примеры USB-питания

Устройства с аккумуляторным питанием можно заряжать через USB-порт ноутбука.	Док-станция может питать или заряжать ноутбук, без его подключения к розетке переменного тока.	Энергозатратное устройство, такое как жесткий диск, можно заряжать непосредственно от ноутбука.	Монитор, подключенный к розетке, может питать или заряжать ноутбук во время работы.

Battery Charging 1.2Если вы заряжали свой телефон от порта USB вашего ПК, вы знаете, насколько полезной может быть эта функция. Спецификация BC 1.2 определяет новый тип порта, порт зарядки, который соответствует стандартам, гарантирующим, что батарея будет заряжаться безопасно и стабильно. Это также позволит устройству потреблять больше энергии, чем стандартный порт USB, для более быстрой зарядки. Обычный порт USB 2.0 обеспечивает до 500 мА (0.5 А), а порт USB 3.0 — до 900 мА (0.9 А). Порт, совместимый с BC 1.2, обеспечивает ток до 1.5 А даже при одновременной передаче данных. Это также позволяет заряжаемому устройству передавать требования по питанию USB зарядному устройству, обеспечивая оптимальную зарядку.

USB On-the-GoUSB OTG позволяет мобильным устройствам, таким как смартфон или планшет, выступать в качестве хоста для других USB-устройств, таких как флэш-накопители, клавиатуры и мыши. С USB OTG мобильное устройство может использовать функциональные возможности периферийных устройств, сохраняя при этом возможность подключения к компьютеру и выступать в качестве запоминающего устройства большой емкости, которое будет использоваться на компьютере. Для устройств, совместимых с USB OTG, потребуется адаптер OTG для подключения периферийных устройств.

DisplayPort Alt ModeВ альтернативном режиме DisplayPort разъемы и кабели USB-C могут передавать как данные USB, так и видео и/или аудио VGA, DVI, HDMI или DisplayPort. Доступны адаптеры для подключения DisplayPort через USB-C к мониторам VGA, DVI, HDMI и DisplayPort. Альтернативный режим DisplayPort не требует использования драйверов, поэтому он работает по принципу plug-and-play.

Технология Thunderbolt ™ 3 поддерживает разрешение видео 4K на двух мониторах DisplayPort одновременно, что идеально подходит для цифровой рекламы и высокопроизводительных игр.

---

USB док-станция

С помощью портативной док-станции USB размером со смартфон возможно увеличить функциональность порта USB или Thunderbolt ™ на MacBook или другом ноутбуке. Новейшие док-станции Thunderbolt ™ 3 обеспечивают невероятную скорость двунаправленной передачи данных до 40 Гбит/с, что идеально для быстрой передачи больших медиафайлов между устройствами. Когда Wi-Fi слабый или недоступен, они могут предоставить доступ к проводной сети Ethernet. Док-станции предлагают простой способ добавить на устройство надежную функциональность Thunderbolt ™ в HDMI или Thunderbolt ™ в DisplayPort и поддерживают воспроизведение видео высокого разрешения 4K и цифрового звука на двух больших мониторах одновременно.

Товары, упомянутые в статье

КАБЕЛИ USB-A	КАБЕЛИ USB-B
КАБЕЛИ USB-mini	КАБЕЛИ USB-C
USB РАЗЪЕМЫ	USB АДАПТЕРЫ
USB УДЛИНИТЕЛИ	USB КОНВЕРТЕРЫ

Какие бывают виды USB портов, разъемов, кабелей?

02. 06.2016

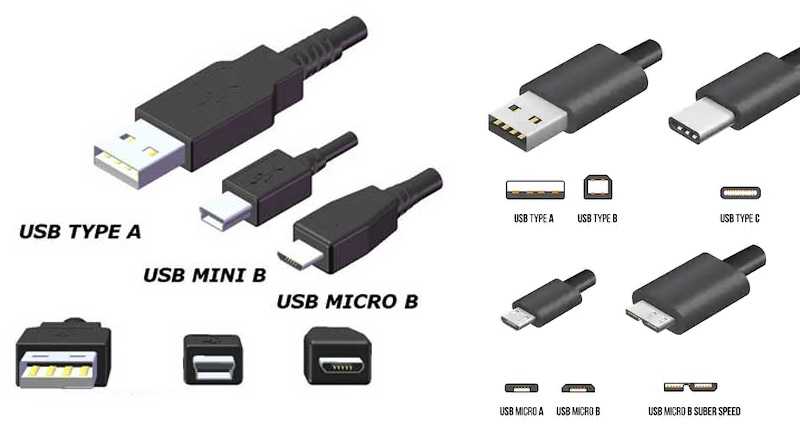

В этой статье рассмотрим какие виды разъемов USB существуют и для чего они чаще всего используются

Слева изображен коннетор (папа), справа разъем подключения (мама)



1) USB 2.0  Type A

Самый распостранненый разъем для компьютерных подключений: клавиатуры, мышки, флешки и другие аналогичные устройства.

Разъем берет свои корни из 90-х, тогда еще версии 1.0 или 1.1 имели скорость до 12 Мбит/с, и уже выпущенный в 2000-м USB 2.0 имел скорость до 480 Мбит/с, чем и пользуется популярностью до сегодняшних дней.

2) USB 2.0  Type B

Менее распостраненный разъем, в основном встречается в крупных переферийных устройствах: принтеры, сканеры, мфу, внешние звуковые карты и другие устройства требующие большей силы тока.

3) USB 2.0  Type Mini-B 4 pin

Был распостранен в середине 2000-х, использовался для передачи данных с цифровых камер и фотоаппаратов, был снят с производства из-за недостаточной мощности, в замен которому пришел полноформатный Mini USB

4) USB 2.

0  Mini USB

Один из наиболее популярных, но уже уходящих в прошлое разъемов. Часто встречается в телефонах, Mp3-плеерах, цифровых камерах, переносных жестких дисках и другой мобильной технике.

5) USB 3.0  Type A

Новый стандарт USB type A внешне отличается только цветом. В современных компьютерах и ноутбуках его обозначают синим или красным цветом. Новый формат в 10 раз быстрее предшественника, имеет скорость передачи данных до 5 Гбит/с. Из главных особенностей это его универсальность, разъем можно подключить в старый USB 2.0, так и наоборот.

6) USB 3.0  Type B

Новый формат встречается в немногих устройствах, только требующие высокой мощности, такие как переносные диски большого формата, роутеры, NAS-хранилища, МФУ и другие переферийные устройства.

7) USB 2.0  Micro USB

Основной формат для подключения всех переносных устройств: телефоны, планшеты, электронные книги и другие портативные устройства.

Был утвержден как единый формат зарядки для всех телефонов.

8) USB 3.0  Micro USB

Разъем отличается от предшественника дополнительными 5-и контактами, обладает всеми лучшеми качественника, только с еще большей скоростью. В настоящее время встречается в переносных жестких дисках и смартфонах. Кабель имеет адаптацию со старым разъемом, то есть кабель от USB 2.0  Micro USB можно подключить в новое устройство.

9) USB  Type C

Новый формат, он же USB 3.1 является продолжением стандарта Micro USB. Новый разъем способен представить пропускную способность до 10 Гбит/с, при самых малых габаритах. Впервые был использован в новом Apple MacBook 12″, где этот порт является универсальным для всех подключаемых устройств, включая зарядку. Сейчас же этот разъем встречается во всех новых смартфонах и скорее всего это не конец.

В нашем магазине можно приобрести переходник для Вашего смартфона с разъёма USB 2.0  Micro USB на USB Type C, чтобы в первое время Вы всегда были на связи.

---

USB: сравнение типов портов и скоростей

С каждой новой версией порты и разъемы USB становятся все более функциональными, открывая путь для более компактных, легких и портативных устройств. Однако по мере того, как новые стандарты приносят на рынок больше скорости, мощности и универсальности, они также привносят сложный набор функций и возможностей, которые следует учитывать при принятии решения о том, какой кабель или периферийное устройство подходит для вашего приложения.

Что такое USB?

В 1990-х офисные компьютеры представляли собой путаницу последовательных, параллельных и специализированных кабелей. Универсальная последовательная шина (USB) изменила все это, упростив подключение к компьютеру через небольшой недорогой интерфейс: порт/разъем USB Type-A (USB-A). Сегодня, когда ежедневно используются миллиарды USB-устройств, USB является доминирующим проводным интерфейсом для ноутбуков, планшетов и телефонов.

USB развился благодаря ряду стандартов (см. Таблицу 1), которые определяют, как кабели подключаются, обмениваются данными и подают питание к компьютерам, мобильным устройствам и периферийным устройствам. Последней итерацией является USB4, и, как и предыдущие версии, он представляет собой еще один скачок вперед в скорости передачи данных, разрешении видео и мощности.

Типы USB-портов и разъемов

На компьютерах, планшетах и ​​периферийных устройствах вы обычно найдете хотя бы один из этих трех различных типов портов USB. На новых устройствах USB-C предпочтительнее из-за его небольшого размера, высокой скорости передачи данных и способности передавать до 240 Вт мощности. Кабели USB-C также могут передавать видео высокого разрешения 4K и 8K. Lightning по функциям похож на USB-C, но использует другой разъем.

USB-A

USB-B

USB-B Mini

USB-B Micro

USB-C

Lightning

USB-C Полосы и скорости

Чтобы понять скорость передачи данных USB знать немного о конструкции разъема USB-C. Разъем USB Type-C имеет четыре пары контактов, известных как «дорожки», которые передают (TX) и получают (RX) данные (см. выделенные контакты на рисунке 1 ниже). USB 3.0 (5 Гбит/с) и USB 3.1 (10 Гбит/с) используют одну полосу TX и одну полосу RX, в зависимости от ориентации разъема. USB 3. 2 использует все четыре линии для достижения скорости передачи данных 20 Гбит/с.

Соглашение об именах, недавно принятое для USB 3.2, включает скорость x полос. Например, USB 3.2 Gen 1×2 означает 5 Гбит/с x 2 полосы для скорости соединения 10 Гбит/с.

Спецификация	Скорость передачи сигналов/дорожка	Количество дорожек	Совокупная пропускная способность
USB 3.2 Gen 1×1	5 Гбит/с (сверхскорость)	1	5 Гбит/с
USB 3.2 Gen 2×1	10 Гбит/с (сверхскорость+)	1	10 Гбит/с
USB 3.2 Gen 1×2	5 Гбит/с (сверхскорость)	2	10 Гбит/с
USB 3.2 Gen 2×2	10 Гбит/с (сверхскорость+)	2	20 Гбит/с

Спецификация USB4 Gen 2×2 (известная под торговым названием USB4 20Gbps) и USB 3. 2 Gen 2×2 обеспечивают соединение со скоростью 20 Гбит/с. USB4 Gen 3×2 (USB4 40 Гбит/с) использует другую схему кодирования данных для достижения скорости 20 Гбит/с на линию и 40 Гбит/с в двухканальном режиме.

Спецификация	Скорость передачи сигналов/дорожка	Количество дорожек	Общая пропускная способность
USB4 Gen 2×2	10 Гбит/с	2	20 Гбит/с
USB4 Gen 3×2	20 Гбит/с	2	40 Гбит/с

Что нового в USB4?

USB 4 (официально «USB4» без пробела) является важным обновлением не только из-за новых возможностей, которые оно предлагает, но и потому, что оно помогает устранить путаницу с именами USB 3.x и, по большей части, дает пользователям предсказуемый и последовательный опыт. Для протокола USB4 требуется кабель USB-C — USB-C.

Скорость передачи данных до 40 Гбит/с: для поддержки скорости 20 Гбит/с (2,4 ГБ/с) требуется устройств USB4. Опционально они могут поддерживать скорость 40 Гбит/с (4,8 ГБ/с), если используют более короткий кабель Gen 3 длиной 0,8 метра.

Несколько протоколов данных и отображения: USB4 поддерживает USB 3.2, PCIe и DisplayPort 1.4a с помощью метода, называемого туннелированием протоколов. DisplayPort и Thunderbolt 3 также поддерживаются в альтернативном режиме.

Обратная совместимость с USB 3.2, USB 2.0 и Thunderbolt 3: USB4 сохраняет совместимость с предыдущими версиями спецификации USB и, благодаря своей основе Thunderbolt 3, также поддерживает альтернативный режим TB3.

Оптимизация пропускной способности видео и данных: USB 3.2 выделял фиксированную пропускную способность для данных или видео или, в альтернативном режиме DP, отдавал 100% видео. USB4 динамически распределяет полосу пропускания для видео и данных в зависимости от реальных потребностей.

100 Вт Зарядка: Все устройства USB4 поддерживают USB Power Delivery. Когда устройство подключается к порту USB4, USB PD заключает «контракт» на поставку питания, безопасно обеспечивая до 100 Вт (5 А/20 В).

Что такое туннелирование протокола?
Когда устройства взаимодействуют друг с другом, они используют протокол. Если оба устройства могут говорить и понимать один и тот же протокол, соединение может быть установлено. Концептуально туннелирование протоколов создает «канал» с одним протоколом и использует его для отправки данных по другому протоколу. Туннелирование протокола USB4 создает туннель USB-C, через который можно отправлять данные DisplayPort или PCIe. Туннелирование протокола USB4 похоже на альтернативный режим, но не требует контроллера DP или PCIe.

Что такое USB4 Fabric?
Слово «фабрика» — это метафора, используемая для описания сети взаимосвязанных узлов, таких как коммутаторы. На иллюстрации узор крест-накрест напоминает тканую ткань. Этот термин был принят Форумом разработчиков USB (USB-IF) для описания того, как архитектура туннелирования USB4 динамически управляет соединением между маршрутизаторами USB4, чтобы несколько протоколов могли одновременно совместно использовать ресурсы фабрики.

Будет ли Apple поддерживать USB4?
Новые MacBook и Mac Mini от Apple будут первыми, кто будет использовать собственные процессоры Apple Silicon на базе Arm, поэтому были некоторые сомнения относительно поддержки USB4. Однако Apple смогла реализовать поддержку как USB4, так и Thunderbolt 3 как раз к выпуску продукта.

Стандарты USB

Ваши USB-соединения скоро станут быстрее! На рынок поступили продукты, совместимые со стандартом Thunderbolt™ 3. Это последнее поколение обеспечивает как подачу питания, так и двунаправленную передачу данных со скоростью, в 4 раза превышающей скорость USB 3.2 Gen 2, и может создать невиданные ранее вычислительные возможности для персональных устройств.

Таблица 1: Типы USB-кабелей, стандарты и скорости

* USB-C более точно известен как Type C или USB Type C
** Длина кабеля соответствует спецификации. Для большей длины можно использовать активные кабели и, в некоторых случаях, более длинные пассивные кабели.

Поддерживает ли USB-C USB 2.0?
Можно, но сначала давайте проясним разницу между USB-C и USB. USB-C — это физический разъем и, несмотря на название, он не подразумевает поддержку какой-либо конкретной версии стандарта USB. Фактически, разъем USB-C можно использовать для подключения периферийных устройств с использованием других стандартов интерфейса, таких как Thunderbolt 3.9.0003

При покупке кабелей USB-C обязательно проверьте мощность зарядки и поддерживаемую скорость передачи данных USB. Зарядный кабель с поддержкой USB 2.0 может быть длиннее, чем кабели USB 3.x и USB4, но имеет ограничение скорости передачи данных 480 Мбит/с и не поддерживает альтернативные режимы.

Стандарты USB-разъемов

USB 2.0

USB 3.0

USB Type-B

Порт Type-B, наиболее часто используемый для подключения принтеров и внешних жестких дисков к настольным компьютерам, имеет две различные конфигурации. Один предназначен для протоколов скорости USB 1.1 и 2.0, а другой — для использования со спецификацией USB 3.0 и более поздних версий.

USB 2.0

USB 3.0

USB Mini-B

Разъем Mini-B чаще всего используется портативной электроникой, такой как цифровые камеры, MP3-плееры и некоторые мобильные телефоны, и только с USB 1.1 и 2.0 скорости. Существуют как четырехконтактные, так и пятиконтактные версии разъема Mini-B.

4 контакта

5 контактов

USB Micro-B

Разъем Micro-B имеет одну конфигурацию для USB 2.0 и другую конфигурацию для USB 3.0 и более поздних версий. Разъем Micro-B есть на многих популярных моделях Android 9.0224 ™ смартфоны и внешние жесткие диски.

USB 2.0

USB 3. 0

USB Type-C

Разработан для поддержки устройств меньшего, тонкого и легкого форм-фактора. Type-C достаточно тонкий для смартфона или планшета, но достаточно прочный для портативного компьютера. Фактически, многие новые ноутбуки убрали порты Ethernet USB-A и RJ45 и предлагают USB-C в качестве единственного порта для видео, сети, передачи данных и зарядки. Это побудило другие протоколы, включая Thunderbolt™ 3, DisplayPort, MHL и HDMI, использовать USB-C в качестве стандартного разъема источника.

Альтернативные режимы позволяют контактам данных на разъеме USB Type-C передавать другие типы сигналов. Например, альтернативный режим DisplayPort (также называемый альтернативным режимом DP) позволяет кабелю USB-C подключать ноутбук или планшет с поддержкой DP напрямую к телевизору или монитору компьютера с портом USB-C.

Спецификация USB-C Type 2.1 (объявлена ​​в мае 2021 г.) увеличивает мощность кабелей и разъемов со 100 Вт до 240 Вт, позволяя питать и заряжать более крупные энергоемкие устройства, такие как мониторы 4K, электронные велосипеды и игровые ноутбуки.

Цветовая маркировка порта USB

USB-порты и разъемы иногда имеют цветовую маркировку, указывающую на спецификацию USB и поддерживаемые ими функции. Эти цвета не требуются спецификацией USB и несовместимы между производителями оборудования . Например, Intel использует оранжевый цвет для обозначения порта зарядки, тогда как производитель компонентов для промышленного оборудования выбрал оранжевый цвет для обозначения порта USB с надежным механизмом фиксации.

Таблица 2: Типы USB-портов

Функциональность USB

На самом базовом уровне стандарты USB просто позволяют хосту, такому как ваш компьютер или планшет, обмениваться данными с периферийными и другими устройствами. Но по мере развития спецификаций USB стал больше, чем просто интерфейс передачи данных. Ниже приведены последние функции USB, доступные на многих современных устройствах. Устройство может поддерживать одну или несколько из следующих функций:

Подача питания

По одному кабелю USB-C может подаваться мощность до 240 Вт, что устраняет необходимость в отдельном блоке питания. Это особенно полезно для периферийных устройств, потребляющих более высокие уровни мощности, таких как внешний жесткий диск. Однако не все устройства или порты поддерживают USB Power Delivery; обратитесь к таблице характеристик вашего устройства или руководству пользователя, если вы не уверены. Дополнительные сведения о зарядке через USB см. в нашем руководстве по зарядке через USB.

Примеры подачи питания через USB

Зарядка аккумулятора 1.2

Если вы когда-либо заряжали свой телефон от USB-порта компьютера, вы знаете, насколько полезной может быть эта функция USB. Спецификация BC 1.2 определяет новый тип порта, зарядный порт, который соответствует стандартам и обеспечивает безопасную и стабильную зарядку аккумулятора. Это также позволяет устройству потреблять больше энергии, чем стандартный USB-порт, для более быстрой зарядки. Обычный порт USB 2.0 обеспечивает до 500 мА (0,5 А), а порт USB 3.0 обеспечивает до 900 мА (0,9 А). Порт, совместимый с BC 1. 2, обеспечивает ток до 1,5 А даже при передаче данных. Это также позволяет заряжаемому устройству сообщать свои требования к зарядке зарядному устройству USB, обеспечивая оптимальный заряд.

USB On-the-Go

USB OTG позволяет мобильным устройствам, таким как смартфон или планшет, выступать в качестве хоста для других USB-устройств, таких как флэш-накопители, клавиатуры и мыши. С помощью USB OTG мобильное устройство может использовать функциональные возможности периферийных устройств, но при этом иметь возможность подключаться к компьютеру и выступать в качестве запоминающего устройства для использования на компьютере. Для устройств, совместимых с USB OTG, потребуется адаптер OTG для подключения периферийных устройств.

Альтернативный режим DisplayPort

В альтернативном режиме DisplayPort разъемы и кабели USB-C могут передавать как данные USB, так и видео и/или аудио VGA, DVI, HDMI или DisplayPort. Доступны адаптеры для подключения DisplayPort через USB-C к мониторам VGA, DVI, HDMI и DisplayPort. DisplayPort Alt Mode не требует использования драйверов, что делает его легко подключаемым.

Технология Thunderbolt™ 3 поддерживает яркое видео с разрешением 4K одновременно на двух дисплеях DisplayPort, что идеально подходит для цифровых вывесок и высокопроизводительных игр.

Док-станция USB

Расширьте возможности порта USB или Thunderbolt™ на своем MacBook или ноутбуке с помощью портативной док-станции USB размером со смартфон. Новейшие док-станции Thunderbolt™ 3 обеспечивают невероятную скорость двунаправленной передачи данных до 40 Гбит/с, что идеально подходит для быстрой передачи больших медиафайлов между устройствами. Когда Wi-Fi слабый или недоступен, они могут предоставить доступ к проводной сети Ethernet. Они предлагают простой способ добавления надежных функций Thunderbolt™ к HDMI или Thunderbolt™ к DisplayPort на устройство и поддерживают одновременное воспроизведение видео высокого разрешения 4K и цифрового звука на двух больших дисплеях.

Products Mentioned in this Article

USB-A Cables

USB-B Cables

USB-C Cables

USB Adapters

USB Extenders

USB Couplers

Док-станции USB

Концентраторы и коммутаторы USB

Зачем покупать у Eaton?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Eaton вы получаете надежное проектирование, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Eaton.

Inhalt

Что такое USB?

Типы портов и разъемов USB

Каналы и скорости USB-C

Что нового в USB4?

Стандарты USB

Стандарты разъемов USB

Цветовая маркировка порта USB

Функциональность USB

Док-станция USB

• Кабель USB-A
• Кабель USB-B
• Кабель USB-C
• USB-док-станции и концентраторы
• USB-адаптер
• USB-удлинитель

Кабели USB Type-C | Прямоугольный, с винтовым креплением, удлинитель

1. Главная
2. Продукты USB типа C
3. Кабели USB Type-C

Введение

Компания Newnex разрабатывает и производит кабели USB Type-C различных конфигураций, в том числе полнофункциональные кабели USB 3. 1 C-C, которые поддерживают передачу данных USB SuperSpeed ​​10 Гбит/с, максимальную подачу питания 5A/20В и альтернативный режим, который позволяет передавать протоколы, отличные от USB, через кабельное соединение типа C, например DisplayPort, HDMI, MHL или Thunderbolt, через интерфейс типа C.

В дополнение к обычным кабелям с прямыми разъемами Newnex также предлагает угловые разъемы, стандартные разъемы USB-IF с винтовым креплением, а также плоские кабели, тонкие кабели, гибкие кабели, удлинительные кабели и т. д.

Компания Newnex получила статус USB Implementers Forum (USB-IF) сертифицированный TID для кабельных сборок USB Type-C.

Характеристики

• Поддержка SuperSpeed ​​10 Гбит/с и 5 Гбит/с
• Обратная совместимость с USB 2.0/1.1
• Альтернативный режим дисплея поддерживается до версии DisplayPort 1.4
• Коаксиальные дифференциальные пары для превосходной целостности сигнала
• Легкий и тонкий, внешний диаметр 4,8 мм
• 5 миллионов циклов изгиба цепи при динамическом радиусе изгиба 7,5 x наружный диаметр
• Экран кабеля электромагнитных помех 360°
• Прямоугольный, боковой угловой соединитель, стандартный двух- и одновинтовой соединитель с фиксатором

Прямые соединительные кабели

Прямой штекер
C01

Прямая внутренняя резьба
C03

Панельный монтаж
C08

PN

Длина

USB Data

Displayport

PD (MAX. )

U4S5C01C01E010

1 M (3,3 FT)

USB 3,1 10GBPS

DP 1,4

9000 29000

.

U4S5C01C01-010

1 m (3.3 ft)

USB 3.1 10Gbps

DP 1.4

20V/3A

Inquire

Buy

U4S5C01C01-020

2 m (6.7 ft)

USB 3,1 5 Гбит/с

DP 1,4

20 В/3A

Inquire

Buy

U4S5C01C01-030

3 M (9,8 FT)

USB 3,15GBBS

9000 2

9000.9000.9000.

.

.9000.

.

.9000.9000.

.9000.9000.9000.9000.9000.9000.9000.9000.9000.9000.

9000 3

9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2

9000 2

9000 2

9000 2

3 м (

FT) Запросить

Купить

Нажмите, чтобы настроить длину

PN

Длина

Данные USB

DisplayPort

PD (макс. )

U4SLC01C01E020

2 м (6,7 фута) 0 9 0 9 0 9 0 9 0 9 G 3 9 0 0 0 3 9 0 0 0 2 USB0002 DP 1.4

20V/5A

Inquire

Buy

U4SLC01C01E030

3 m (9.8 ft)

USB 3.1 5Gbps

DP 1.4

20V/5 A

Inquire

Buy

U4SLC01C01- 050

5 м (16,4 фута)

USB 3.1 5 Гбит/с

DP 1.2

20 В/3 А

Запросить

Купить

PN

Длина

Данные USB

DisplayPort

PD (Max.)

U4S5C01C03-010

1 m (3.3 ft)

USB 3.1 10Gbps

DP 1.4

20V/5A

Inquire

U4S5C01C03-020

2 m (6.7 ft)

USB 3.1 5 Гбит/с

DP 1.4

20 В/5 А

Запросить

Щелкните, чтобы настроить длину

PN

Длина

Данные USB

DisplayPort

PD (макс.)

U4S5C01C08-010

1 м (3,3 фута)

USB 3.1 10 Гбит/с

DP 1. 4

20 В/5 А

Запросить

Щелкните, чтобы настроить длину

Кабели под прямым углом

Левый/правый боковой уголок
CR5

Вверх/вниз под прямым углом
CD6

PN

Длина

USB Data

Displayport

PD (MAX.)

U4S5C01CD6-010

1 M (3,3 FT)

USB 3,1 10GBPS

DP 1,4

93

.0002 Inquire

Buy

U4S5C01CD6-020

2 m (6.7 ft)

USB 3.1 5Gbps

DP 1.4

20V/3A

Inquire

Buy

U4S5C01CD6-030

3 m (9.9 ft )

USB 3.1 5 Гбит/с

DP 1.4

20 В/1,5 А

Запросить

Купить

Нажмите, чтобы настроить длину

PN

Длина

Данные USB

DisplayPort

PD (макс. )

U4S2C92C92-010

1 m (3.3 ft)

USB 3.1 10 Gbps

DP 1.4

20V/3A

Inquire

Buy

U4S5CD6CD6-020

2 m (6.7 ft)

USB 3.1 5 Гбит/с

DP 1.4

20 В/3 А

Запросить

Щелкните, чтобы настроить длину

PN

Длина

Данные USB

DisplayPort

PD (макс.)

U4S5C01CR5-010

1 м (3,3 фута)

USB 3.1 10Gbps

DP 1.4

20V/3A

Inquire

Buy

U4S5C01CR5-020

2 m (6.7 ft)

USB 3.1 5Gbps

DP 1.4

20V/3A

Inquire

Купить

Нажмите, чтобы настроить длину

PN

Длина

USB Data

Displayport

PD (макс.)

U4S5CR5CR5-010

1 M (3,3 фута)

USB 3.1 10GBPS

DP 1.4 9

USB 3.1 10GBPS

DP 1.4 9

.0003

20V/3A

АНКСИЯ

U4S5CR5CR5-020

2 M (6,7 фута)

USB 3,1 5 Гбит/с

DP 1,4

20 В/3A

Acrend ​​

Customize Lafy Labry Lafy Lafy Lafy Lafy Lafy Lafy Lafy Lafle Lafly Labring Lafle

.

Двойной винтовой фиксатор
C02

Одновинтовой фиксатор
C04

PN

Длина

Данные USB

DisplayPort

PD (макс.)

U4S5C04C04-010

1 м (3,3 фута)

USB 3,1 10 Гбит/с

DP 1,4

20 В/3A

ANKRIE

Купить

U4S5C04C04-020

2 м.

20 В/3 А

Запросить

Купить

Щелкните, чтобы настроить длину

PN

Длина

Данные USB

DisplayPort

PD (макс.)

U4S5C01C04-010

1 м (3,3 фута)

1 Гбит/с

USB 3.0020003

DP 1,4

20V/3A

ANKREIR

Купить

U4S5C01C04-020

2 M (6,7 фута)

USB 3,1 5 Гбит.

Нажмите, чтобы настроить длину

PN

Length

USB Data

DisplayPort

PD (Max.)

U4S5C02C02-010

1 m (3.3ft)

USB 3.1 10Gbps

DP 1.4

20V/3A

Inquire

Buy

U4S5C02C02-020

2 M (6,7 фута)

USB 3.
