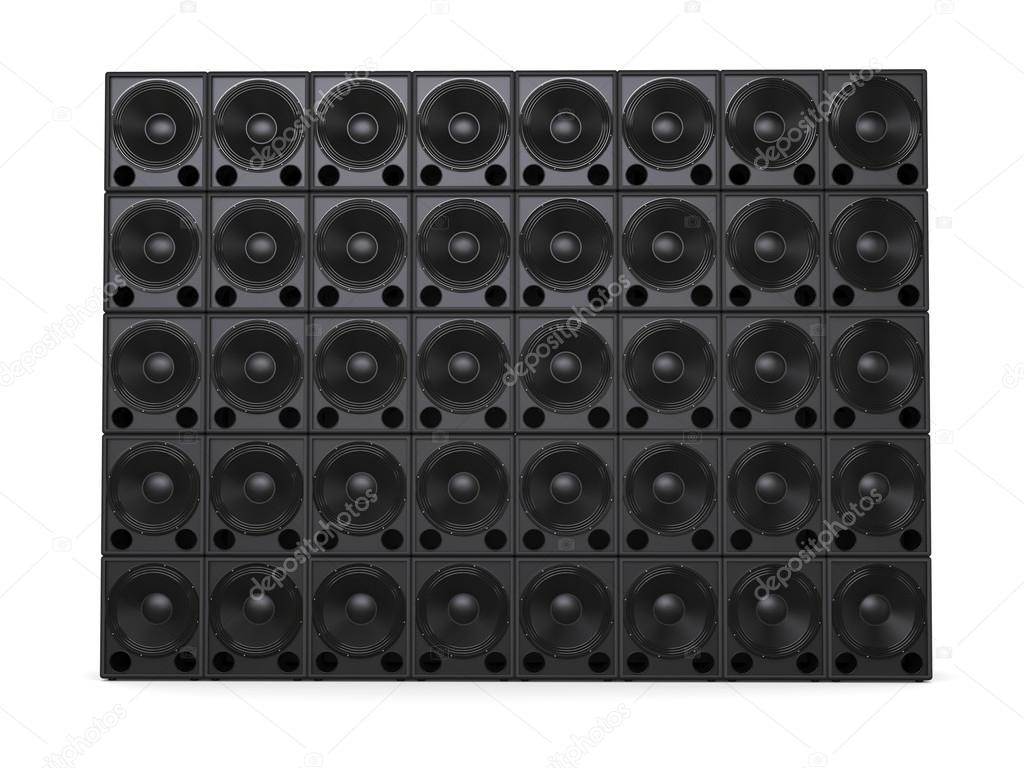

Стена из сабвуферов: Расположение сабвуфера в комнате (рисунок) / Stereo.ru

Содержание

Обучение музыки

Много звуковых компаний и музыкальных коллективов неосознанно становятся жертвами низкочастотного обнуления, известного как «граничное обнуление». Это явление имеет место, когда громкоговоритель располагается на 1/4 длины волны от какой-либо отражающей границы. Если предположить, что эти границы (в большинстве случаев — стены или полы) практически не поглощают энергию, отражения от границы играют против энергии, идущей из громкоговорителя.

Небольшой пример, который является хорошей аналогией. Представьте сабвуфер, который расположен на 1/2 длины волны определенной частоты от другого сабвуфера, и второй саб имеет обратную полярность. Легко представить, что громкоговорители будут работать в противофазе друг другу, в то время как один динамик будет двигаться внутрь, а другой — наружу, вызывая взаимное сокращение.

Подобное происходит, когда громкоговоритель размещается на 1/4 длины волны от некоей границы. В этом случае отражениями формируется фантом на 1/2 длины волны с инвертированной полярностью.

Давайте исследуем, где и почему многие люди неосознанно имеют проблемы на очень критической частоте. Для многих частота бочки может быть основной проблемой, поскольку они имеют неправильное представление о том, где эта частота на самом деле. Я не скажу, что основная частота находится в точности на 80 Гц, но обычно на 1/3-октавном эквалайзере подъем 80 Гц принесет больше ударной энергии, чем, скажем, 50 Гц, 63 Гц или 100 Гц. Как правило, фундаментальная частота находится где-то между 72 и 80 Гц.

Опыт Стива Гэдда

Не всегда легко получить из бочки большой звук, однако, большинство людей стараются воспроизвести характерный звук бочки, созданный в студии Лос-Анджелеса для барабанщика Стива Гэдда. Вы можете услышать подобную настройку бочки в большинстве жанров современной музыки, и причина очень проста. Такая бочка хорошо заполняет, но не конфликтует с вокалистом или ритмическими инструментами. Этот звук состоит из основной частоты и второй гармоники, которая на одну октаву выше, но последующие гармоники подавляются.

Именно для этого используют подушку в бочке (если вспомнить звук бочки у Джона Бонэма из Led Zeppelin – она подзванивала совсем немного, и была просто мягкой, по современным меркам).

Peavey когда-то делали продукт под названием Electric Pillow (электрическая подушка), который использовался как специальный фильтр для ослабления регионов в звуке бочки, где возникали звенящие резонансы. Этот фильтр может быть смоделирован при помощи эквалайзера. Если вы хотите «подсушить» и сделать более тугим звук бочки в миксе, назначьте эквалайзер в канал бочки, обрежьте ниже 40 Гц, и разгоните от +4 до +6 дБ на частоте 80 Гц, оставив 100, 125 и 160 Гц на 0 дБ (flat).

Поставьте 200 Гц на -3 дБ, 250 Гц на — 6 дБ. Диапазон от 315 Гц до 500 Гц вырежьте полностью (-12 дБ). Установите 800 Гц на + 6 дБ, и оставьте от 1 кГц до 5 кГц плоским. Затем вырежьте 6,3 кГц до — 4 дБ, 8 кГц до — 8 дБ, и далее: 10 кГц, 12,5 кГц и 16 кГц на -12 дБ. Эта эквализационная кривая может помочь, когда требуется больше удара от вашей бочки в миксе, но другие проблемы могут возникнуть, когда вы выбираете место для размещения сабвуферов.

Вот пример условий, когда бочка может быть уменьшена из-за граничного обнуления. Давайте предположим, что имеется стандартная сцена высотой 42 дюйма (или 1,07 метра), а сабвуферы расположены на углах сцены. Если мы разделим скорость звука на заданную частоту, получим длину волны или физический размер волны в воздухе. В большинстве помещений с комнатной температурой скорость звука 344,5м в секунду.

Для 80Гц длина волны будет: 344,5/80 = 4,3м. Четверть длины волны примерно 1, 07 метра.

Что это значит? Что расположение сабов на высоте сцены отменяет половину энергии бочки. Это очень распространенная, но не очевидная для многих проблема. При перемещении сабвуферов ближе к полу, или границе, вы поднимаете частоту обнуления. И наоборот, если вы переместите их дальше от границы, вы уменьшите частоту обнуления. Можно не обращать внимания, если у баса какая-то нота проваливается – басисты не играют только одну и ту же ноту снова и снова. Но в случае с бочкой решать вам.


Худший сценарий

В начале 70-х в одном из клубов я микшировал группу, которая играла в этом клубе в первый раз. Сцена была расположена на три с половиной фута от угла, высотой также около трех с половиной футов над полом, и да, всего около трех с половиной футов в глубину. Мы потеряли НЧ с левой стороны в середине первого сета. Пытаются компенсировать это на EQ, я только преуспел в уничтожении НЧ-динамика с правой стороны до конца выступления.

Мы решили поставить два НЧ-динамика вместе по центру сцены прямо на танцпол, и подключили их. В то время я слышал о центральном расположении НЧ-динамиков, но никогда этого не пробовал. Когда группа начала второй сет, у меня была невероятная по уровню бочка с текущими настройками эквалайзера. Фактически мне пришлось быстро прибрать уровень и изменить EQ.

Граничное обнуление во время первого сета происходило в пяти местах, подсчет потерь здесь:

Левый сабвуфер

-3дБ от пола

-3дБ от боковой стены

-3дБ от задней стены

Правый сабвуфер

-3дБ от пола

-3дБ от задней стены.

Полная потеря от граничного обнуления: -15дБ!

Разместив сабвуферы на полу, мы приобрели +3 дБ. Так как они были помещены рядом и, таким образом совпадали,

мы получили дополнительные +6 дБ производительности, в общей сложности +9 дБ. Разница между -15 дБ и + 9 дБ равна 24 дБ . Теперь вы понимаете, почему бочка была настолько сильной, когда мы сделали изменения.

По некоторым причинам, это размещение НЧ стало стандартным для большинства групп, которые там играли. Никто в то время не знал, почему это работает так хорошо, но удар бочки на танцполе был невероятным, когда мы делали это таким образом. (Увы, однажды ночью клуб таинственно загорелся одновременно в нескольких местах и сгорел дотла.)

Несколько лет спустя, когда я присутствовал на семинаре Дона Дэвиса из SynAudCon, он объяснил математику, связанную с граничным обнулением. Увы, многие сцены и сегодня явно работают на граничное обнуление на фундаментальной частоте бочки. Может, сабвуферам лучше переехать на землю? Это зависит от частоты кроссовера.

Если точка кроссовера достаточно низкая (т.е. менее 125 Гц) сабвуферы могут быть сосредоточены на полу или на земле перед сценой.

В стационарной инсталляции сабы могут быть помещены под сценой, однако, при данном размещении следует озаботиться тем, чтобы избежать любых щелей между сабом и сценой. Хорошая идея – заполнить щели поглощающими материалами. Это необходимо для предотвращения влияния сабвуфера на пространство под сценой.

Если этим пренебречь, полость под сценой становится массивным резонатором Гельмгольца (тип акустического резонатора с замкнутым объемом, подключенного к акустической среде через гораздо меньшее отверстие). С сабвуферами прямого излучения, динамики в них могут обслуживаться или заменяться без демонтажа корпуса.

Многие трехполосные акустические системы, которые имеют точку кроссовера от 200 до 300 Гц, при установке сабов на полу, будут иметь замутнение шириной примерно в октаву ниже точки кроссовера,

из-за блокирования аудиторией. Использование четырех-полосных систем с отдельным, центрально расположенным сабовым массивом, лучше работает при размещении сабов на земле, чем трех-полосные системы. Частота разделения для отдельных сабов должна быть ниже 125Гц. Аудитория не может блокировать частоты ниже 125Гц, у них слишком большая длина волны.

Автор: Марти МакКэн, проработал много лет как аудио дизайнер в компании Peavey Electronics.

Бабушка, зачем тебе такой большой сабвуфер? | Домашние аудиосистемы | Блог

Басовый диапазон всегда привлекал музыкантов и меломанов своей особенностью: он не столько слышится, сколько ощущается всем телом. Бытовая полочная акустика не в состоянии воспроизвести всего низкочастотного великолепия, для этих целей изобрели сабвуферы. Сегодня их можно встретить повсюду: в домашних аудиосистемах и кинотеатрах, автомобилях и концертных площадках. Эта статья расскажет все, что нужно знать о сабвуферах.

Зачем нужен сабвуфер?

Если характеристик акустической системы недостаточно для получения глубокого насыщенного баса, на помощь приходит сабвуфер. Он позволяет превратить обычную полочную и напольную акустику с небольшими динамиками в полноценную акустическую систему. Саб особенно критичен для тех, кто любит музыку, насыщенную басом — танцевальную электронику и рок-н-ролл. По схожим причинам сабвуферы любят устанавливать в авто, получая дискотеку на колесах. Но и любители классики и джаза не остаются в стороне: для них натуральный динамичный бас также имеет большое значение.

В домашних кинотеатрах без сабвуфера вообще никуда. Львиная доля вау-эффекта от кино приходится на различные взрывы, басс-дропы и музыку с выраженной низкочастотной составляющей. Композитор Ханс Циммер («Начало», «Интерстеллар», «Пираты Карибского Моря» и т. д.) как-то выслал продюсерам несколько минут музыки для одной из сцен и получил от них ответ: мол, у вас там, кроме тишины, ничего нет. На это композитор ухмыльнулся и посоветовал слушать на киношной акустике, а не на бытовых колоночках.

Узнать, справляется ли имеющаяся акустическая система с низкими частотами, очень просто. Достаточно послушать на ней запись синусоиды, идущей по всему слышимому спектру. Чаще всего на бытовых колонках без саба что-то слышно, начиная с 50-80 Гц. Сабвуфер расширит это значение до 20-30 Гц.

В итоге сабвуфер позволяет:

  • Полноценно раскрыть музыкальное произведение. Некоторые направления музыки будут попросту непонятны без сабвуфера. Например, трек с недвусмысленным названием Bass I Love You с самого момента своего появления используется для теста сабвуферов. На обычной акустике будет сложно понять, вокруг чего шум, но достаточно запустить его на системе с сабами, чтобы суть стала ясна.
  • Отыгрывать бас без искажений на высокой громкости. Басовые частоты заставляют динамик отплясывать кульбиты, как на дискотеке. В таких условиях ему сложно будет адекватно воспроизвести что-то, кроме, собственно, баса. Если же возложить эти обязанности на отдельное устройство, тогда колонки могут спокойно воспроизводить средние и высокие частоты с минимумом искажений.
  • Не перегружать усилитель. Именно низкие частоты с наибольшим аппетитом пожирают мощность усилителя. Активные сабвуферы снабжены собственным усилителем, который берет на себя эту нелегкую ношу.
  • Получить более качественный звук. Добиться хорошего звучания от системы с сабвуфером проще, чем от акустики, в которой интегрированы низкочастотные динамики — просто потому, что эти динамики существенно влияют на звучание всей системы и требуют хитрых конструктивных решений, ограничивающих это влияние. Басовый динамик в отдельном корпусе решает множество сложностей и позволяет получить быстрый упругий бас малой кровью.

Как устроен сабвуфер?

Почему же обычные колонки не справляются со сверхнизкими частотами, а сабвуфер справляется?

Технически невозможно сделать динамик, который воспроизводил бы все частоты одновременно. Чтобы колонки могли воспроизвести как можно больше частот, их делают многополосными: маленький динамик (твитер) отвечает за высокие, а большой динамик (вуфер) — за средние и низкие. Иногда твитер размещается прямо посреди вуфера, такой тип конструкции называют коаксиальным динамиком. Однако для воспроизведения саб-баса этого недостаточно, поэтому аудиосистему дополняют сабвуфером — этимология этого термина теперь очевидна. Причем сабвуфер обычно нужен лишь один, поскольку бас почти не локализуется человеческим ухом.

Также для сабвуфера нужен индивидуальный корпус, и вот почему. Частота 50 Гц соответствует волне длиной 7 метров, 20 Гц — 17 метров. Произвести волну такой длины может лишь довольно большой объект. Например, струна контрабаса в длину 42 дюйма (106 см), струна современной бас-гитары — 34 дюйма (86 см). Для достоверного воспроизведения звука этих струн диаметр динамика должен быть идентичен по размеру. Разумеется, в бытовых колонках такое сложно себе представить. Хотя в исследовательских целях подобные агрегаты создавались. К примеру, Mitsubishi Diatone D-160 — один из самых больших динамиков, когда-либо изготовленных человеком. Он имел 63 дюйма (около 160 см) в диаметре и умел воспроизводить частоты от 8 Гц! Интересно также, что один из самых крупных сабвуферов для автомобилей, Cadence DCX34W, оснащен диффузором диаметром ровно 34 дюйма, то есть как раз размером с мензуру бас-гитары.

Слушатели отмечают, что с увеличением размера диффузора несколько теряется детальность и динамика на быстрых партиях, поскольку большой мембране нужно время для колебания, но при этом сам бас звучит более натурально. Из этого можно сделать вывод: любителям танцевальной электроники ни к чему гнаться за гигантскими динамиками, а вот почитателям классики и джаза они как раз понравятся за возможность наиболее точно воспроизвести оттенки звучания акустических инструментов.

Первые сабвуферы появились в 70-е годы. До этого была мода делать огромные колонки с большими басовыми динамиками, в итоге аудиосистема занимала половину комнаты. Благодаря сабвуферу появилась возможность делать небольшие колонки, сопровождая их всего одним басовым динамиком в отдельном корпусе. Такая система стала называться трифоник, ее обозначают как 2.1.

Тем не менее, долгое время сабвуфер не был популярен из-за главного недостатка — частотного провала в диапазоне, где заканчивают играть колонки и начинает вваливать саб. В лохматые годы достойный результат можно было найти лишь в дорогих аудиосистемах. Зато с появлением домашних кинотеатров и компьютерного аудио идея обрела вторую жизнь. Во всех системах вида 5.1, 7.1, 9. 1 и т. п. та самая цифра «1» после точки — и есть сабвуфер.

Существует несколько типов конструкции саба:

  • Закрытый ящик. Такие сабвуферы считаются «наиболее музыкальными», у них довольно деликатный и сдержанный бас, аккуратно расширяющий диапазон домашней аудиосистемы. Подойдет любителям классической музыки, джаза, спокойного рока, вдумчивой электроники и эмбиента. Пример: AUDIO PRO Addon C-SUB.
  • Ящик с фазоинвертором. Фазоинвертор представляет собой отверстие с трубой, размеры которых рассчитаны так, чтобы входить в резонанс с динамиком на определенной частоте. Это повышает КПД прибора и еще больше расширяет его частотный диапазон. Такие сабы отличаются самым агрессивным звучанием, отлично подойдут для любителей танцевальной электроники, рока, просмотра кинофильмов. Кроме того, такая конструкция позволяет получить плотный низкий бас при небольшом размере динамика, так что это еще и самый распространенный вид сабов. Пример: Sony SA-CS9.
  • Пассивный излучатель. Если упростить, это фазоинвертор с диффузором вместо дырки. Представляет собой нечто среднее между закрытым ящиком и фазоинвертором — музыкальный и при этом быстрый бас, дает отличные результаты с небольшим динамиком и в небольшом объеме корпуса, часто встречается в хай-энд акустике.
  • Бандпасс. В этом случае ящик делится на две камеры, а в перегородку монтируется динамик. Главное его свойство — естественный фильтр низких частот, что определило его популярность в прошлом, однако преимущество потеряло актуальность с появлением активных фильтров. Обладает высоким КПД и защищает динамик от внешних воздействий, в связи с чем получил некоторую популярность в автомобильной акустике.
  • Рупорный сабвуфер. Такие нужны для концертных площадок и больших залов: рупор позволяет как бы направленно выстрелить басовой волной на расстояние до нескольких десятков метров. Очень мощные, громоздкие и дорогие устройства.

Звучание сабвуфера также зависит от материала его диффузора. Многие признают, что бумажный диффузор звучит более мягко и музыкально, металлический или синтетический — более резко и упруго. Композитный, например, кевларовый, часто применяется в автомобилях благодаря надежности и устойчивости к внешним воздействиям.

Как выбрать сабвуфер?

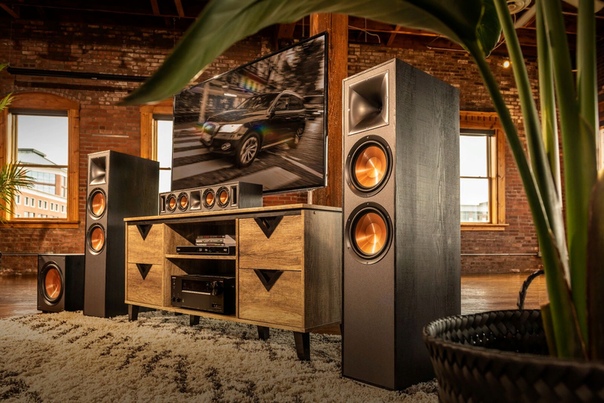

Для дома

Главное правило — чем больше комната, тем больше сабвуфер:

  • Для небольшой спальни достаточно динамика размером 8 дюймов и мощности 100-125 ватт. Например, Yamaha NS-SW050.
  • Для гостиной 4 на 6 метров: около 10 дюймов и 175-200 Вт усиления, к примеру, Jamo Sub 210.
  • Для большой комнаты около 12 дюймов и от 200 Вт, например, Magnat Tempus SW 300A.

Некоторые меломаны предпочитают устанавливать сразу два сабвуфера. Это дает следующие преимущества:

  • В комнате с одним сабом могут появиться мертвые точки, где баса почти не будет. Это происходит из-за взаимодействия комнаты с низкими частотами — возникают участки, где волны сталкиваются в противофазе. С двумя сабами такого не будет.
  • В большой комнате два небольших саба могут дать более четкий и детальный бас, чем один большой, особенно, если нужно получить максимально быстрые и отзывчивые низкие частоты.
  • Сабвуфер, установленный где-то сбоку от основных колонок, будет по-разному взаимодействовать с каждой из них, в итоге получится смещенное стереополе. Особенное значение это имеет в студийных условиях, там два сабвуфера — стандартная история.
Для авто

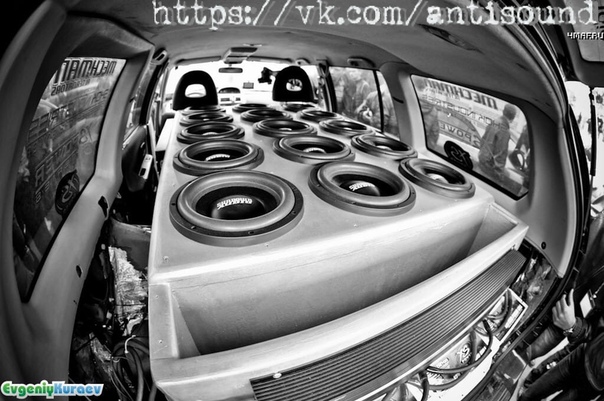

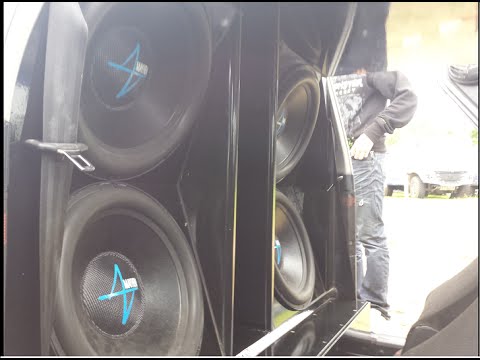

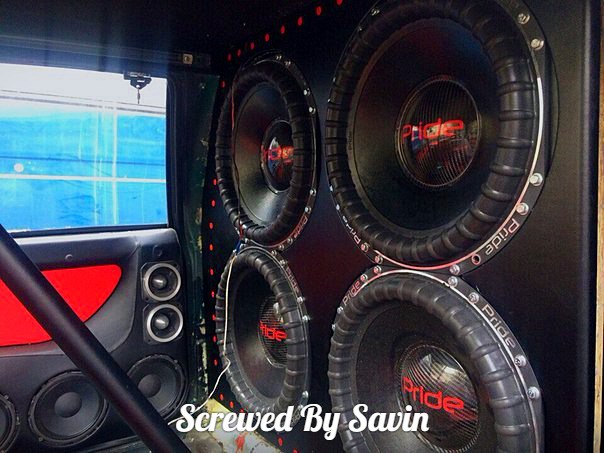

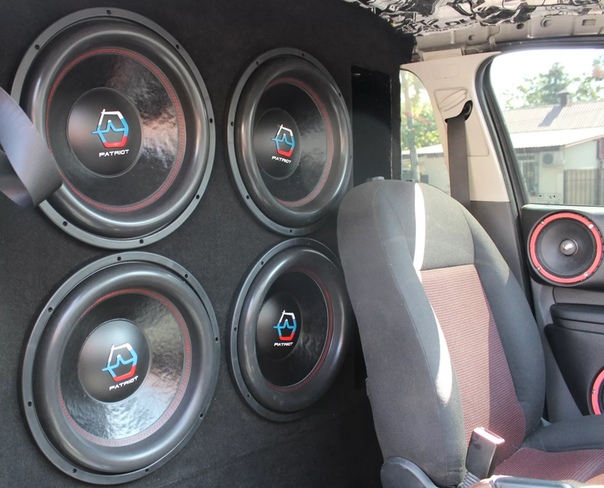

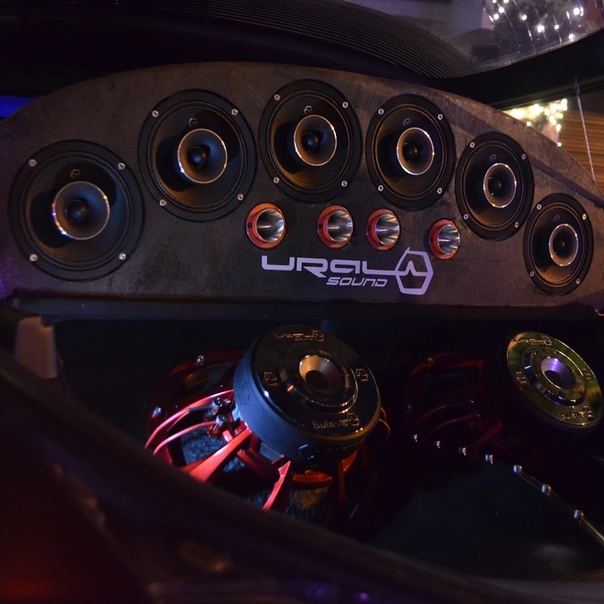

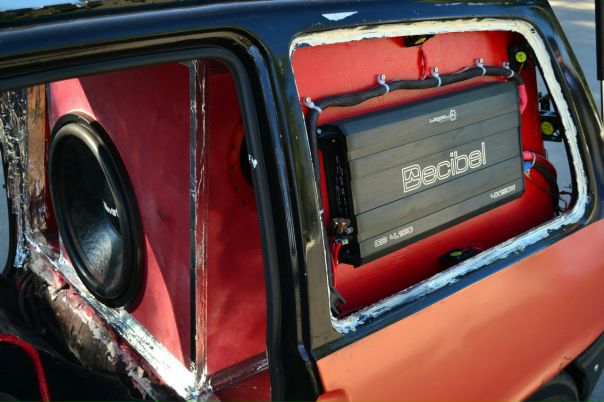

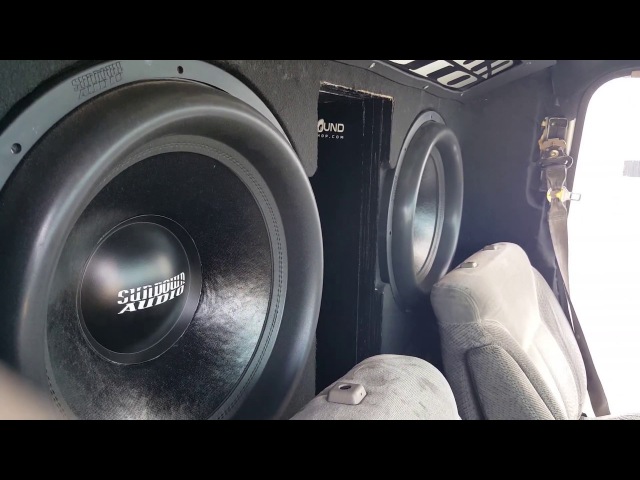

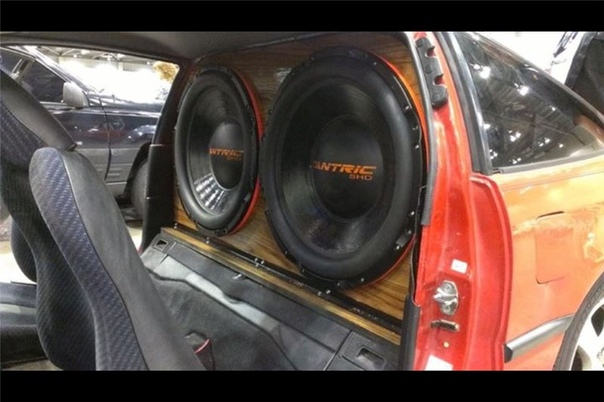

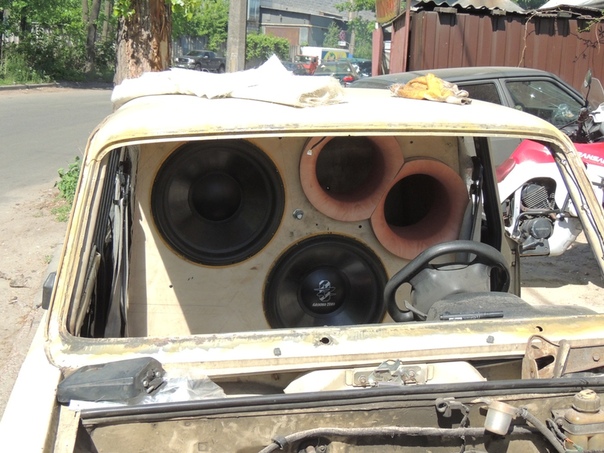

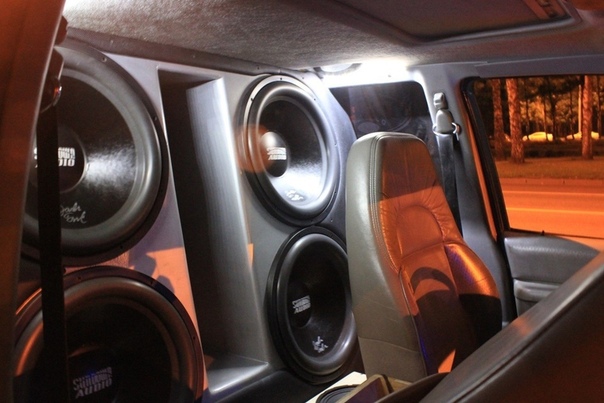

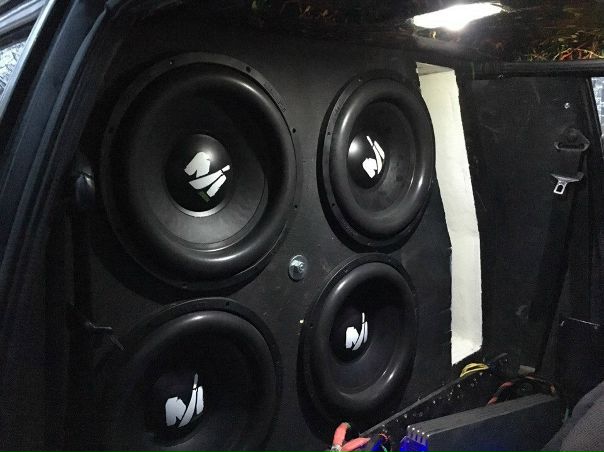

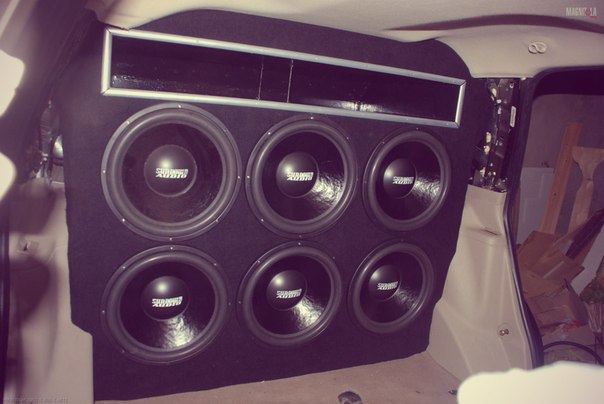

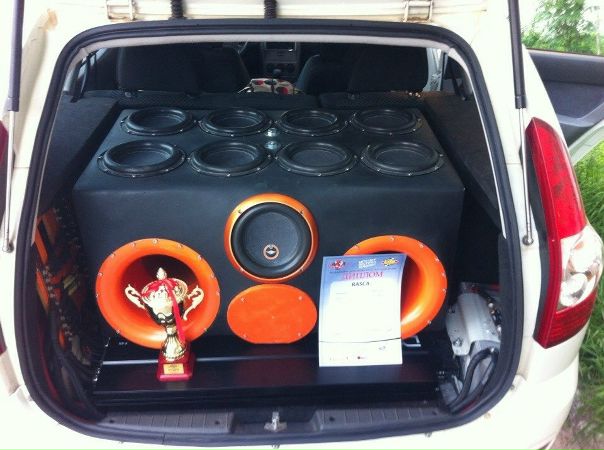

Автомобильный сабвуфер — настоящий мастхэв для меломана-автомобилиста. Без него качественный звук в машине не получишь. Сабы для авто, главным образом, делятся на активные — со встроенным усилителем, такие как Pioneer TS-WX300A, и пассивные, например, JBL Stage 1200B. Пассивные стоят дешевле, но нужно внимательно смотреть на его мощность и мощность усилителя. Некоторые кулибины изготавливают сабвуфер самостоятельно, покупая лишь сабвуферный динамик и толстую фанеру.

Для студии

Сегодня большинство музыки делается в домашних студиях и сводится на мониторах ближнего поля. Эти мониторы де факто не воспроизводят низкие басовые частоты, поэтому для полноценного мониторинга к ним нужен сабвуфер. Хорошо здесь то, что можно совершенно спокойно использовать студийные мониторы и саб от разных производителей. Для студий выпускают специальные студийные сабы, которые воспроизводят очень точный и быстрый бас с максимально линейной АЧХ.

Критически важной для студии является акустическая обработка помещения, поскольку именно с низкими частотами возникают основные проблемы. Также критично расположение сабвуфера — желательно, чтобы он был равноудален от мониторов. Если такое расположение невозможно, используется два саба.

Для DIY

Для тех, кто умеет держать в руках пилу и молоток, в продаже есть сабвуферные динамики. Их стоимость ниже готовых сабов, а смастерить ящик можно с помощью калькулятора из Интернета. Разумеется, нельзя забыть про усилитель — максимальная мощность динамика при этом должна в два раза превышать максимальную мощность усилителя. В остальном здесь открывается простор для творчества — можно сделать хоть суперсаб с рупорной конструкцией и несколькими динамиками.

Куда поставить сабвуфер?

Есть простой лайфхак, позволяющий быстро найти оптимальное место для саба. Нужно поставить его на кресло или диван, в котором будет сидеть слушатель, и походить по комнате, определив на слух позицию, где бас звучит наиболее громко, детально и глубоко. Это и будет искомой точкой.

Стоит также запомнить:

  • Лучше ставить саб рядом с несущей стеной — у нее больше масса, отражения от нее дадут больше баса. Если нужно, наоборот, получить более деликатный бас, тогда саб лучше разместить в глубине комнаты.
  • Если сабвуфер оснащен фазоинвертором, тогда его желательно разместить не ближе чем в 20-30 сантиметрах от стены.
  • Не стоит ставить саб рядом со шкафом, сервантом, окном, тонкой стеной — эти поверхности превратятся в резонирующую мембрану, которая будет добавлять в звучание грязь и бубнеж.
  • Не нужно ставить на него предметы (хоть порой и очень хочется) — они будут прыгать на сабе и создавать лишние призвуки.

Как подружить саб и соседей?

С точки зрения соседей, сабвуфер — это смесь отбойного молотка и военного оркестра, призывающего к мобилизации и военным действиям. Дело в том, что басовые волны очень длинные, поэтому остановить их может только нечто толстое и массивное. Тонкие стены российских квартир для этих волн — все равно что листок бумаги для пули. Более того, если стена не несущая, она выступает еще и в роли мембраны, которая отлично улавливает низкочастотные вибрации и передает их всему каркасу дома, особенно в квартиры выше и ниже. Часто это является главной причиной, по которой меломаны отказываются от сабвуфера.

К счастью, есть несколько эффективных способов подружить сабвуфер с квартирой:

  1. Подставка. Саб, установленный на подставку, не будет передавать вибрации своего корпуса помещению. Это не только уменьшит агрессивность соседей, но и сделает сам звук сабвуфера лучше — будет меньше гудеть и бубнить.
  2. Звукоизоляция. Здесь важно понимать, что звук — он как вода, если есть щель — будет течь. Каждую такую течь нужно устранить. В большинстве случаев будет достаточно залить розетки и любые дырки в комнате акустической пеной и сделать дверной порог, чтобы дверь в комнату закрывалась плотно.
    Даже такие простые и очевидные меры помогут серьезно снизить громкость звука, доносящегося из комнаты с акустической системой.
  3. Басовые ловушки. Это уже более серьезный и дорогой шаг, но даже его несложно сделать подручными средствами. Принцип работы басовых ловушек очень прост: чем тяжелее — тем лучше. Басовые частоты можно задавить только большой массой, поэтому басовые ловушки делают из плотной минеральной ваты (от 50 кг на кубометр), и расставляют по углам комнаты, ибо именно там накапливается бас. Подробнее о звукоизоляции и акустической обработке можно почитать здесь.
  4. Низкочастотные резонаторы. Прогрессивная техника для тех, кто умеет пользоваться калькулятором и напильником. Сюда относятся резонаторы Гельмгольца — по сути коробки или сосуды с отверстием, заточенные для поглощения определенной частоты, а также диафрагмальные поглотители, которые работают с более широким диапазоном частот.

Как настроить саб?

Как правило, у сабвуфера есть несколько основных настроек:

  • Частоты среза (кроссовер). Она позволяет выставить верхнюю границу звучания саба. Для этого нужно посмотреть в характеристики своей аудиосистемы и узнать ее нижнюю частоту. Если вдобавок в усилителе самой аудиосистемы есть регулировка среза нижних частот, тогда можно очень точно подружить сабвуфер и колонки. На компьютере можно программно срезать басы у колонок.
  • Регулировка фазового сдвига. Применяется, когда саб стоит далеко от колонок, и его звучание несколько запаздывает — в этом случае звук начинает как бы проседать из-за того, что волны входят не в резонанс, а в противофазу, ослабляя друг друга. Настройка фазового сдвига решит эту проблему. Иногда есть тумблер «поворот фазы» — нужен, если саб «дует» в сторону колонок.
  • Уровень громкости, чтобы регулировать количество баса. Должен примерно соответствовать уровню громкости основной акустической системы. Настроить можно на слух, постепенно прибавляя громкость саба до тех пор, пока его звучание не начнет преобладать, после чего уменьшить ее на одно деление.

Заключение

Сабвуфер открывает целое измерение в музыке. Оказывается, треки могут различаться между собой фактурой баса, а в некоторых направлениях можно даже почувствовать саму форму волны, из которой были сформированы низкие частоты.

Правильно настроенный сабвуфер добавляет музыке глубины и расширяет ее частотный диапазон, но при этом не отвлекает все внимание на себя и не выделяется из общей картины.

Как влияет на звук короб для сабвуфера

Короб для сабвуфера

Содержание

Короб для сабвуфера — это дополнительные системы, входящие в акустическую систему, для построения звукового сигнала низких частот, улавливаемых человеческим слухом. Сабвуфер воспроизводит звуковые колебания в диапазоне от 20 до 160 Гц.

Эксплуатируются они в автозвуке, в домашних кинотеатрах для воссоздания спецэффектов при просмотре фильмов и воспроизведения музыки.

Короб для сабвуферов — это крепкие конструкции, выдерживающие значительные вибрации, без появления дополнительных нежелательных шумов, которые выпускаются заводами изготовителями акустических систем. Перед тем как перейти к изготовлению таких сабвуферов нужно представлять что они бывают:

  1. Активные, охватывающие в себе динамик для воспроизведения басов и усилитель с блоком питания, для подключения к стандартной сети. Такие системы усиливающие сигнал имеют реальность подключить и другие колонки. Это делается для компактности акустической системы, чтобы она состояла из меньшего количества элементов;
  2. Пассивные – это только корпус и динамик, с отводящими акустическими разьемами.

В этой статье речь пойдёт именно о том как создавать, собирать и рассчитать корпус пассивного сабвуфера для акустической системы.

Какими бывают короба для сабвуфера

Закрытый ящик. Вид короба для сабвуфера, исполняет собой герметичный корпус с низкочастотным динамиком, установленным в одну из стенок конструкции.

Самый простой в изготовлении, но имеющий довольно низкие показатели КПД, а также качества излучаемого низкочастотного сигнала, в сравнении с более сложными корпусами.

Звуковые колебания просто распространяются за счёт вибрации диффузора динамика.

Фазоинверторный. Имеет специально изготовленные трубы, которые выводят воздушные потоки, создаваемые низкочастотным динамиком.

В таком виде акустического оформления короба, звук излучаемый динамиком, проходя по фазоинвертирующему каналу, излучаемому тыльной стороной диффузора, меняет фазу, а также складывается со звуковыми колебаниями исходящими с фронтальной стороны сабвуфера.

Фазоинвертор помогает повысить КПД устройства, а также увеличивает отдачу низкой частоты слушателю, одновременно расширяя диапазон генерируемых частот.

С дополнительным неактивным динамиком.

Обратите внимание

Такой короб содержит помимо активного излучающего низкие частоты динамика, также ещё один дополнительный диффузор, у которого отсутствует как магнитная система, так и звуковая катушка.

Таким образом, сумма звуковых колебаний будет равна волнам исходящим сразу от двух мембран. Естественно, пассивный динамик приводится в движение колебаниями активного, что влияет нижнюю рабочую частоту.

Бандпасс. Это вариант короба с фазоинвертором, вмещающий в себя дополнительные перегородки разделяющие камеры на разные по объёму.

Сам же динами помещается на перегородку между встроенными камерами.

КПД такой конструкции, выше чем у фазоинверторного типа, плюс ещё она позволяет ограничивать частотные характеристики излучаемого из сабвуфера звука. Короб такого типа уготавливается в нескольких категориях:

  • 4-я. Это короба для сабвуфера содержащие две камеры с разным объёмом воздуха и один фазоинвертор на расположенной вверху. Принцип этой конструкции обращен на ограничение частоты излучаемого звука;
  • 6-я типа А. Имеет две камеры и два фазоинвертора, которые работают на свой объём воздуха, перекрытый перегородкой. Настройка и расчёт такой системы сложная процедура, запрашивающая практического опыта изготовления этого типа элементов акустической системы;
  • 6-я тип Б. Как и предыдущий имеет две камеры и два фазоинвертора, но с нижней камеры фазоинвертор направляется в верхнюю, получается что верхний становиться общим.

Четвертьволновой резонатор (ЧВ или четвертьволновик). Изготавливается в виде тоннеля, с положенной площадью и направлением. Имеет высокие показатели КПД, особенно, по сравнению с закрытым ящиком (выше на 150–300%), да и с фазоинвертором, а также байпасом (выше на 20–40%). Однако расчёт его и конструирование связано с множеством нюансов.

Материалы для сборки сабвуфера

Для изготовления короба сабвуфера применяют такие материалы:

  1. Многослойная фанера. При этом не стоит применять для этих звуковоспроизводящих устройств обычную фанеру, так она обладает недостаточной плотностью и может привести к искажению звука. Многослойная фанера по своей структуре достаточно прочная, плотная, но в то же время и лёгкая, в сравнении с ДСП или же МДФ материалами. Для мощных сабвуферов применяется многослойная фанера, толщина которой не меньше 18 мм, а для дополнительной устойчивости стенок внутри корпуса даже могут располагаться специальные усилители или же стяжки.
  2. 2. ДСП. На рынке много видов этого материала, но для изготовления корпуса сабвуфера понадобиться самый плотный. Толщина его не должна быть меньше 16 мм один из недостатков таких ДСП плит является возможность впитывать влагу, а также сложность при резке пилой. Дополнительная покраска снизит риск попадания внутрь этого материала, а значит и разбухание его из-за этого.

Применение ДВП является нежелательным, так как этот материал обладает способностью расслаиваться. Применение дерева возможно, но это повышает стоимость изделия и его вес, но на характеристики звука и частотный диапазон влияет положительно.

Как рассчитать короб для сабвуфера

Перед тем как приступить непосредственно к изготовлению короба для сабвуфера следует провести нужные для этого теоретические расчёты.

Существуют дополнительные вспомогательные программы JBL SpeakerShop или Winisd beta и другие, которые устанавливаются на компьютер и рассчитываются нужные, для того или другого динамика, параметры корпуса.

Они не только кажут оптимальные размеры, но и продемонстрируют наглядно внешний вид будущего элемента акустики.

Для того чтобы звук был насыщенный и полноценный для определённого размера и соответственно мощности динамика рассчитывается объем короба.

Ниже приведена таблица примерного объёма для разных размеров динамиков.

ДюймОбъем
85-30 л
1010-50 л
1215-65 л
1530-105 л

Сам объём высчитывается по формуле произведения таких величин как:

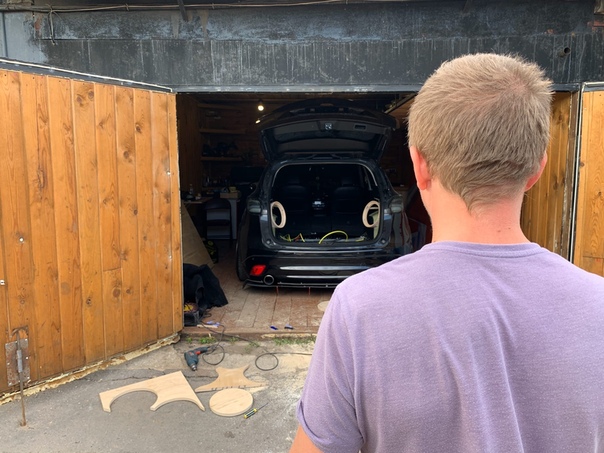

Собираем короб для сабвуфера своими руками

Чтобы выполнить сборку короба для сабвуфера необходимо будет приобрести следующие инструменты и материалы:

  1. Саморезы, обратите внимание что лучше брать для крепежа деревянных конструкций;
  2. Щумоизоляционный материал, длина их зависит от толщины материала, из которого будет изготовлен сабвуфер;
  3. Герметизирующие материалы (герметик, силикон) и клей ПВА, жидкие гвозди;
  4. Клемник и порта вывода для подключения к усилителю;
  5. Электролобзик и шуруповёрт, если нет этого инструмента, то в крайнем случае отвёртка крестообразным наконечником.

Теперь уже можно приступить к сборке:

  1. Выполнить обрезку частей корпуса, заранее подготовленного чертежа;
  2. Вырезать отверстие для динамика. Диаметр отверстия должен строго совпадать с размерами этого излучающего звук элемента;
  3. Если сабвуфер имеет фазоинвертор то вырезать его с помощью лобзика и отверстие для установки вводного портала;
  4. Нанести клей на боковые части корпуса которые будут соприкасаться друг с другом, а затем пока клей не высох скрутить их с помощью саморезов. Они должны плотно и надёжно соединить поверхности;
  5. Далее, с помощью герметика, повысить герметичность, нанесением его на все существующие швы. Дать высохнуть по инструкции использования герметика;
  6. Устанавливается динамик и подключается с помощью проводов к вводному порталу;
  7. На все внутренние поверхности приклеить шумоизолирующий материал;
  8. Произвести внешние облагораживающие работы, путём оттяжки корпуса тканью (карапетовой или другой). Крепится он скобами мебельного стиплера и клея.

Шумоизоляция поверхности короба сабвуфера

Шумоизоляция внутренней поверхности короба сабвуфера составляет значительный момент изготовления этого элемента акустики, излучающего только басы.

Выполняется она для того, чтобы достичь качественного звучания без поглощения звука стенками корпуса и для того чтобы во время сильной вибрации не появлялись дополнительные негативные шумы и дребезжания.

Обработка поверхности специальными шумо – вибропоглощающими материалами, имеющими специальную структуру, уменьшает влияние на корпус, а также положительно влияет на звук.

Для этого можно использовать следующие материалы:

  • Вата;
  • Войлок;
  • Поролон;
  • Вибропласт;
  • Битопласт.

При намереньи создать более крутое насыщенное звучание, рекомендуется обращаться за помощью к специалистам, имеющим опыт реализации такой техники или же в магазины по продаже применяемой продукции в создании акустических систем.

Источник: http://dinamikservis.ru/blog/sabvufery/korob-dlya-sabvufera/

Выбор короба для сабвуфера. Виды ящиков

Здесь мы рассмотрим три основных типа коробов ( ящиков ), используемых в сабвуферах (как впрочем и в других АС). Но для начала немного о предназначении и функции какого бы то ни было ящика. Аккустическая головка излучает звук не только “вперед” но и назад, при этом фронтальная и тыловая звуковые волны противоположны по фазе.

В связи с этим, существует термин “аккустическое замыкание” при котором волны с обеих сторон диффузора складываются и(если они противоположны по фазе) гасят друг друга. В этом случае в идеале вы вообще ничего не услышите, на практике же звук будет, но очень далеким от оригинала.

Ящик аккустической системы, позволяет это замыкание ликвидировать и придать звуку требуемые характеристики по мощности и частоте.

Закрытый ящик (ЗЯ) – sealed box

Это наиболее простой в изготовлении тип аккустического оформления АС. Колебания в таком ящике находятся в закрытом обьеме и в конечном итоге гасятся. Но поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико оно все же оказвает влияние на характеристики аккустической системы.

(теплея воздух расширяется и повышает жесткость системы). Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом, который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику “кажется” что позади него существенно больший объем чем на самом деле.

На практике таким способом удается добиться увеличения “аккустического” объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте этой конструкции она обладает многими достоинствами.

  • Во-первых, простота расчета характеристик. Здесь есть всего один параметр -обьем.
  • Во-вторых, во всем диапазоне частот колебания диффузора сдерживаются упругой реакцией воздушного обьема. Это существенно снижает вероятность перегрузки динамика и его механических повреждений. Не знаю, насколько утешительно это звучит, но у заядлых любителей баса динамики в закрытых ящиках, бывает, горят, но практически никогда не “выплевываются”.
  • В-третьих, при грамотном выборе параметров головки и объема для нее закрытый ящик не имеет себе равных в области импульсных характеристик, в значительной мере определяющих субъективное восприятие басовых нот.

Если все так хорошо, зачем же нужны все остальные типы коробов? Подвох один-единственный. К.П.П. У закрытого ящика он -наименьший по сравнению с любым другим типом акустического оформления.

При этом чем меньше нам удастся сделать объем ящика, при сохранении отго же рабочего частотного диапазона, тем меньше будет его эффективность.

Нет более ненасытной твари в смысле подводимой мощности, чем закрытый ящик малого объема, поэтому-то динамики в них, как и было сказано, хоть и не выплевываются, но горят нередко.

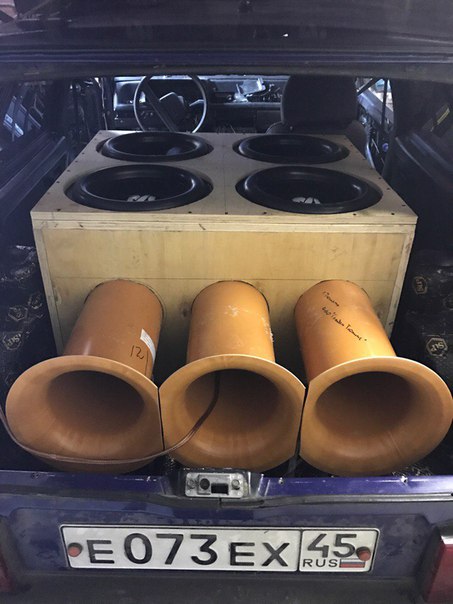

Фазоинвертор (ФИ) – vented box

Фазоинвертор – следующий по распространенности тип акустического оформления. В фазоинверторе часть энергии, которая в закрытом ящике “ставится к стенке” используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха.

Величина этой массы выбирается таким образом, чтобы, в сочетании в упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, от одной до двух октав, но в его пределах к.п.д.

существенно возрастает.

Помимо более высокого к. п.д. фазоинвертор обладает еще одним важнейшим достоинством – вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора.

Это может на первый взгляд показаться парадоксом – как наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора, но тем не менее.

В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком – минимальны.

Выше частоты настройки тоннель становится все менее и менее “прозрачным” для звуковых колебаний, за счет инерции заключенной внутри него воздушной массы, и громкоговоритель работает как закрытый.

Ниже частоты настройки происходит обратное: инерция отннеля постепенно сходит на нет и на самых низких частотах динамик работаеи практически без нагрузки, то есть как будто его вынули из корпуса.

Амплитуда колебаний быстро возрастает, а вместе с ней и риск выплевывания диффузора или повреждения звуковой катушки от удара о магнитную систему. В общем, если не предохраняться, поход за новым динамиком становится реальной перспективой.

Важно

Средством предохранения от таких неприятностей, помимо осмотрительности в выборе уровня громкости, служит использование фильтров инфранизких частот. Отрезая часть спекАвтозвук Кировтра, где все равно никакого полезного сигнала не содержится (ниже 25 – 30 Гц), такие фильтры не дают диффузору идти в разнос с риском для собственной жизни и Вашего бумажника.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.

Полосовой громкоговоритель – Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) – полосовой громкоговоритель. Если закрытый ящик и фазоинвертор – акустические фильтры верхних частот, то полосовой, как и вытекает из названия – объединяет в себе фильтры верхних и нижних частот.

Простейший полосовой громкоговоритель – одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера).

Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы – отсюда и термин “симетричная нагрузка”.

Из традиционных конструкций полосовой громкоговоритель, в любом варианте – чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола.

Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно – с узкой полосой и очень высоким к. п.д. в этой полосе.

Колокол при этом вытянется в высоту.

Бандпасс – капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось – высочайшим к.п.д. Во-вторых – тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль.

Совет

Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля – и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном.

Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.

Источник: http://shuma43.net/vybor-koroba-dlya-sabvufera-vidy-yashchikov

Как размер короба сабвуфера влияет на настройку. Из чего лучше сделать короб для сабвуфера своими руками

Многие любят слушать музыку с хорошими басами, которые буквально громыхают и заполоняют весь воздух в доме. Именно в таком качестве энергичная музыка заряжает позитивом, а при просмотре фильмов с отличным звуковым оформлением и картинка кажется более реалистичной, и вы буквально ощущаете себя в самом эпицентре событий.

Но вовсе не обязательно за всем этим отправляться в кинотеатр или идти на концерт любимого исполнителя, тратя большие деньги. Вполне достаточно улучшить качество акустики дома. Эта статья посвящена тому, как собрать короб для сабвуфера собственноручно. Никакой особенной сложности в этой работе нет.

Нужны элементарные навыки работы со столярными инструментами и чуточку терпения.

С чего начать?

К сборке короба надо подойти ответственно, поскольку от качества сборки зависит чистота звучания. Перед тем, как строить чертеж и начинать делать короб, определитесь с динамиками. Для сабвуфера оптимальным вариантом являются динамики импортного производства на 10-12 дюймов.

Классификация

Вот самые популярные конструкции сабвуферов:

  1. Закрытый ящик. Это — простейший для проектирования и исполнения вариант. Низкочастотный динамик размещается внутри герметичного корпуса из дерева. Однако, КПД у такого устройства самый низкий.
  2. Бандпас 4 порядка. Корпус такой акустической системы разделен на отдельные камеры. Одна предназначена для размещения динамика, другая — для воздуховода. Особенность акустической системы этого вида — в возможности ограничения частот, воспроизводимых диффузором.
  3. Бандпас 6 порядка отличается от описанной системы еще одной камерой и еще одним воздуховодом. Это — наиболее сложный для исполнения вид короба, зато КПД его самый высокий.
  4. Фазоинвертор. Этот сабвуфер оснащен специальной трубкой, встроенной в корпус.Трубка выводит воздух. За счет этого обеспечивается дополнительный звук от задней части динамика. По качеству звука и сложности выполнения — это промежуточный вариант между бандпасом и закрытым ящиком.

Можно ли сделать самостоятельно расчет сложной системы акустики?

Конечно, если вы хотите добиться оптимального качества звука, бандпас предпочтительнее. Но его созданию предшествует большое количество высокоточных расчетов. Можно использовать для этого специальное ПО — WinlSD, которое поможет не только точно рассчитать все параметры системы, но и выдаст ее трехмерную модель. Кроме того, программа рассчитает габариты всех деталей.

Оптимальным решением для самодельного короба станет фазоинвертор. Он несложен в изготовлении, а качество звучания получается вполне приличное.

Требования к материалам изготовления

Короб должен быть изготовлен из прочного и плотного материала с хорошим звукоизоляционным эффектом. Идеальны в этом отношении фанера в несколько слоев или ДСП. К тому же, это — недорогие и удобные в обработке материалы.

Итак, вам понадобятся:

  • Фанера многослойная толщиной 30 мм.
  • Саморезы для работы по дереву — 100 шт, 50-55 мм.
  • Материал для шумоизоляции.
  • Отвертка или дрель.
  • Электрический лобзик.
  • Клей ПВА.
  • “Жидкие гвозди”.
  • Клеммник.
  • Карпет (около 3,0 м).

Построение чертежа

Берем за основу динамик в 12 дюймов:

  • Оптимальный объем ящика под динамик составляет 40-50 л.
  • Размеры короба составляют 700х450х260 мм.

Как правильно сделать короб для сабвуфера — порядок действий:

  • Диаметр 12-дюймового динамика составляет 30 см. Первое, что надо сделать — прорезать отверстие для динамика.
  • Наименьшее расстояние от стенки сабвуфера до центра диффузора составляет 200 мм. Прорежьте отверстие при помощи электролобзика.
  • Следующий этап — прорезание отверстия для фазоинверторной щели с параметрами 350х50 мм.
  • Соберите фазоинверторную щель и прикрепите к передней панели акустической системы.
  • Смажьте стыки “жидкими гвоздями” и закрепите при помощи саморезов.
  • После этого соберите боковые части короба, промазав их “жидкими гвоздями” и закрепив при помощи саморезов.
  • На задней стенке прорежьте отверстие для клеммника.
  • Вставьте динамик.

Самая сложная часть работы окончена.

Если в инструкции вашего динамика указаны другие дополнительные параметры, которые можно занести в программу, отлично! Вы сможете рассчитать все замеры с точностью до миллиметра. Останется только вырезать все правильно и собрать в соответствии с рекомендациями по акустическим приборам.

Итак, в итоге работы с программой вы получите рекомендуемый полезный объем короба, диаметр отверстий и длину фазоинвертора. Последним незнакомым для многих словом обозначается труба, в которой и будет работать приобретенный вами динамик.

Вот так просто с помощью компьютерной программы вы сможете получить точные размеры и форму будущего короба. Кстати, с формой можно поработать, сделать уклон под спинку сидения или наоборот растянуть элемент на весь багажник. Здесь все будет зависеть от удобства размещения сабвуфера в багажнике , от ваших пожеланий и сфер применения автомобиля.

Материалы для изготовления короба

Пришел ответственный момент выбора материалов. Многие считают, что деревянные вариации остались в прошлом – сегодня можно использовать красивый прозрачный пластик или даже оргстекло.

Действительно, эффект от такого изобретения высшей техники в вашем авто будет весьма интересен, но вот качество звучания значительно уступит сабвуферам, которые расположены в коробах из разнообразной древесины.

Обычное дерево, панели, собранные из досок – все это не подходит для сборки короба своими руками. Лучше использовать материал с определенной дисперсией – фанера, ДСП, МДФ и прочие разновидности спрессованной стружки. Фанера должна быть многослойной, именно она выделяется самыми лучшими акустическими качествами:

  • позволяет создавать прекрасный звук в салоне автомобиля;
  • не создает дребезжаний и помех;
  • не портится от постоянной вибрации.

Этим не могут похвастаться другие материалы. Фанера также самая удобная в работе — собрать из нее необходимую конструкцию не составит особого труда.

Обратите внимание

Но фанера или ДСП – это еще не все материалы, которые вам понадобятся для сборки полноценного корпуса сабвуфера. Необходимо соорудить определенную шумоизоляцию будущего прибора, отделав весь короб специальной тканью.

Приобрести ее можно в магазине, в котором вы покупаете динамик и прочие необходимые для сборки сабвуфера элементы. Ткань присаживается на скобы с помощью степлера, а ее натяжка должна быть весьма сильной. Также для отделки элемента тканью часто используют 88-й клей.

Углы будущего сабвуфера рекомендуют отделать металлическими уголками. Это поможет дольше сохранить хорошее состояние вашей колонки.

При правильном подходе к выбору материалов ваш автомобиль зазвучит совершенно по-новому, порадует вас отличными звуками из багажника, а прохожих удивит мощностью звука и дребезжанием стекол.

Чтобы правильно и без фатальных ошибок сделать короб, нужно для начала нарисовать схему раскроя и все необходимые вам элементы на листе бумаги или картона. Так вы сможете понять, как лучше раскроить материал и оптимально его использовать.

Затем следует непосредственно изготовление каждого необходимого элемента. Вырезать прямые грани можно ножовкой или электрическим лобзиком. А вот радиус для установки динамика вырезать вручную будет достаточно сложно.
После подготовки всех необходимых для сборки коробка сабвуфера элементов мы приступаем к непосредственному креплению деталей.

Обратите внимание

Скрепляется конструкция саморезами. Если выбран тонкий материал, можно использовать дополнительные планки для оборудования каркаса, а стенки набить на готовую конструкцию. Здесь вы принимаете решение самостоятельно, исходя из ситуации.

  • убрать неровности и заусеницы с короба с помощью шлифовальных инструментов;
  • проклеить все щели короба изнутри герметиком или клеем, например, эпоксидным;
  • стенки сабвуфера изнутри можно отделать ватой или листовым пенопластом для улучшения звукоизоляции.

Важно, чтобы в процессе сборки осталась возможность выполнить подключения проводов из колонок и совершения прочих действий по монтажу сабвуфера, так что предусмотрите это при сборке короба.

Завершение процесса сборки

После совершения всех описанных выше действий музыка в вашем авто уже практически наполнена низкими частотами. Осталось лишь собрать непосредственно динамики и правильно выполнить подключение, как указано в заранее приобретенной схеме.

Обратите внимание

Вот так вы смогли самостоятельно собрать отличный и функциональный короб для сабвуфера полностью своими руками. Ваша машина уже зазвучала по-другому, а завистные глаза водителей-меломанов неотрывно наблюдают за потряхивающейся от мощности звука крышкой багажника.

Главное, чтобы все было подключено правильно, а магнитола справилась с частотами и выдавала достаточно чистое звучание. В противном случае вам придется заменить еще и магнитолу, чтобы добиться отличного результата от проведенной работы.

Подводим итоги

Собрать короб для сабвуфера собственными руками оказалось не так сложно, как это выглядит на первый взгляд. Для начала стоит провести все замеры, затем выбрать материалы, выполнить правильную сборку. Нужно выполнять все процессы аккуратно и никуда не спешить. Процедура не займет у вас слишком много времени, а результат будет стоить затраченных усилий.

Также можно сделать вывод, что сборка сабвуфера своими руками стоит в разы дешевле приобретения готового элемента аудиосистемы в магазине. Так что экономим деньги, развлекаемся и получаем отличные результаты.

Как известно из практики, недостаточно просто приобрести акустическую систему в машину, необходимо еще правильно ее установить. При этом очень большое число автолюбителей предпочтут заняться монтажом самостоятельно и изготовить короб для низкочастотного динамика собственными руками.

Наличие хорошего корпуса позволит изолировать так называемую “фронтальную” звуковую волну и сделать звук более качественным. Если же коробка для сабвуфера (своими руками сделанная или приобретенная в магазине) отсутствует, то басы слышатся неглубоко и слабо.

Посредством качественного корпуса эффективным образом устраняется наложение волн, и таким образом обеспечивается достойное звучание.

Какой материал выбрать

Делая короб для сабвуфера собственными руками, важно всегда помнить о том, что он должен быть виброустойчивым и очень крепким. В противном случае вибрация вызовет частоты, которые отрицательно повлияют на качество звука.

Исходя из этого, нужно грамотно подойти к процессу выбора материала для короба. Лучше всего подойдет бакелитовая или ламинированная фанера толщиной более восемнадцати миллиметров. Бюджетные варианты и китайские аналоги не смогут обеспечить необходимого качества звучания.

Что касается ДСП, то она также применима в обустройстве автомобильного динамика, однако этот материал обладает двумя весьма значительными недостатками. Первый заключается в том, что он легко поглощает влагу, а второй – в том, что при требуемой толщине он является довольно тяжелым.

Однако конечный выбор в любом случае остается за автовладельцем.

Перечень необходимых расходных инструментов

Когда материал, из которого впоследствии будет изготавливаться короб для сабвуфера, приобретен, следует убедиться в наличии всех необходимых для работы расходных инструментов.

В первую очередь потребуется эпоксидный клей, оцинкованные гвозди, шпатлевка со стекловолокном, силиконовый герметик и грунтующая смесь. Кроме того, нужно не забыть о саморезах разной длины.

Также обязательно в наличии должны быть такие инструменты, как дрель, электролобзик, шлифовочная машина и шуруповерт.

Основные этапы изготовления

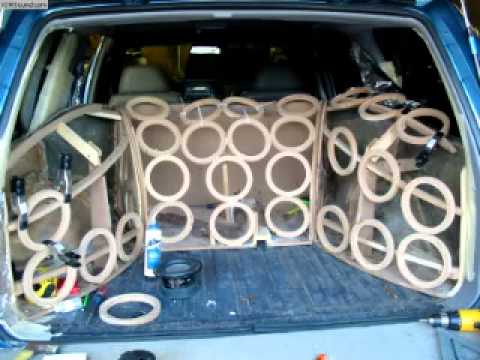

Для начала требуется раскроить фанеру согласно размерам низкочастотного автомобильного динамика. Далее необходимо склеить между собой все вырезанные детали при помощи эпоксидного клея. При этом для большей надежности можно дополнительно скрепить их саморезами.

После надежной фиксации деталей, которые составляют короб для сабвуфера, места абсолютно всех срезов следует обработать герметиком на силиконовой основе. Это позволит придать конструкции дополнительные влагоотталкивающие свойства. Готовую коробку можно покрасить или, например, обтянуть так называемым “акустическим карпетом” для придания привлекательного внешнего вида.

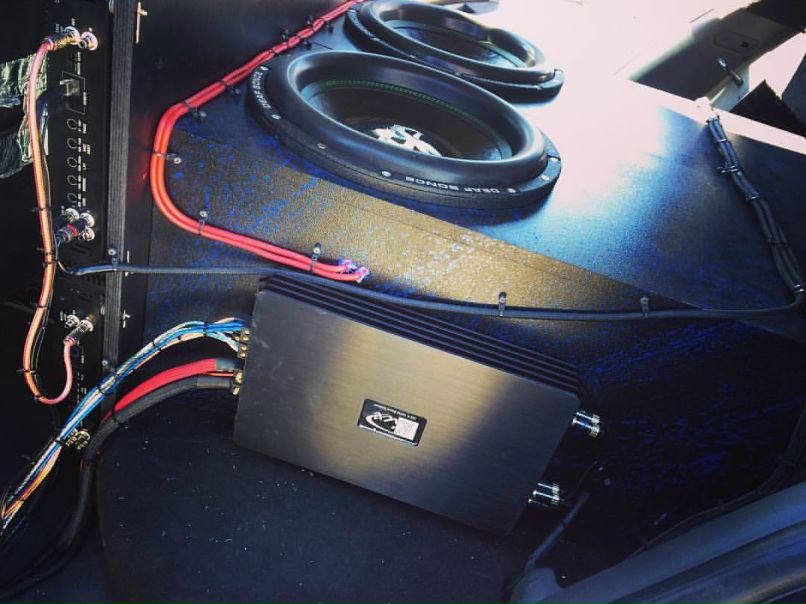

Корпус для динамика готов! Теперь автовладелец может выполнить подключение автомобильного сабвуфера.

Инструкция

Определитесь с типом корпуса сабвуфера . Закрытый ящик будет являться идеальным способом оформления для получения действительно качественного звука, однако придется позаботиться о повышенной мощности усилителя, чтобы получилось «раскачать» диффузор и воздушную подушку за динамиком.

Короб с фазоинвертором хорошо подойдет для клубной музыки или соревнований по автозвуку. Такая архитектура больше, чем обычный закрытый ящик. «Банд пасс» имеет самый большой допустимый размер и необходим там, где нужен звук большого давления, поскольку динамик расположен на внутренней стенке короб ки между двумя объемами.

Имеет значительные задержки звука.

Для изготовления короб а лучше всего подойдет МДФ. Рассчитайте объем будущего бокса и длину каждого фазоинвертора для каждой головки. Для этого можно воспользоваться программой JBL Speakershop.

Установите также Volume Box Calculator рассчитайте внешние параметры короб а, учитывая высоту и ширину багажника машины.

Разметьте МДФ по выбранным размерам и начните распил. В этом поможет циркулярная пила, хотя можно воспользоваться лобзиком. Обратите внимание, что толщина одного листа фанеры должна быть не менее 18 мм.

Важно

К нижней части будущей короб ки для сабвуфера приложите переднюю стенку и прикрутите ее на несколько саморезов, которые используются для крепления к гипсокартону. Аналогичным образом сделайте верхнюю крышку.

Из нижней глубины ящика вычтите толщину материала и отметьте на нижней части полосу, до которой необходимо будет убрать материал. Такую же операцию сделайте и на верхней части. Отмечать скос можно с помощью карандаша и линейки. Возьмите рубанок и снимите отмеченные излишки, а затем прикрутите заднюю стенку.

Выступающие части снова снимите рубанком. Поставьте короб боком на лист МДФ и нарисуйте боковину для обеих сторон (в случае, если у вас два сабвуфера ). Вырежьте и вставьте эти боковинки в среднюю стенку, образуя два отсека. Прикрепите их.

Так как конструкция состоит из двух стенок, то просверлите небольшие дырки для крепления саморезов для второго слоя. Поэтапно соберите конструкцию, начиная с передней и нижней стенки. Для герметичности крепления используйте жидкие гвозди.

Прикрутите верх будущего короб а, а затем заднюю крышку. Обработайте края. Сделайте разметку под сабвуферы и вырежьте дырки под фазоинверторы, которые располагаются на боковой части короб а. Правильность вырезанного отверстия можно проверить самим динамиком.

Источник: https://anyhost.ru/how-the-size-of-the-subwoofer-box-affects-the-setting-from-what-it-is-better-to-make-a-box-for-a-subwoofer-own-hands.html

Как выбрать свой корпус сабвуфера???

Главная Обзоры Как выбрать свой корпус сабвуфера???Варианты поставки сабвуферовЕсли вы планируете установить одну из стандартных сабвуферных систем, то, соответственно, в ней сабвуфер уже разработан, изготовлен и собран.

Если вы выбираете другой путь, то у вас появляется возможность выбора варианта поставки сабвуфера по степени его собранности (три основных варианта приведены в таблице 1).Если вы не особенно интересуетесь, что находится внутри корпуса сабвуфера и как он работает, то, наверное, самый лучший путь для вас – приобрести готовый саб.

К сожалению, несмотря на «профессиональный» вид такого изделия, нет никакой гарантии, что вы получите от него приличный звук. Если вы выбираете этот вариант, покупайте продукцию только известных брендов с хорошей «звуковой» репутацией и обязательно прослушивайте выбранный сабвуфер перед тем, как заплатить за него.

Не стоит доверять приведенным техническим характеристикам – многие фирмы приводят нечестные данные.В случае если цена сабвуфера для вас не имеет большого значения, стоит обратить внимание на продукцию некоторых фирм, поставляющих готовые сабвуферы, специально разработанные для популярных моделей автомобилей.

Совет

Их форма точно подходит для размещения в багажнике или салоне, а звук настроен с учетом акустических особенностей конкретной модели машины. Установка отдельно приобретенных динамиков в ящик заводского изготовления дает вам определенную гибкость в выборе компонентов без необходимости заниматься изготовлением ящика самому.

При правильном подходе вы не только получите лучший звук, чем при использовании готового саба, но и сэкономите деньги (советы по выбору компонентов приведены ниже). Сейчас продаются готовые ящики практически любой формы, размера и типа (портированные, герметичные и узкополосные), приспособленные под установку динамиков с любыми характеристиками.

Обычно они уже покрыты ковровым покрытием и имеют места для установки динамиков.Если вы имеете практические навыки работы с деревом, это позволит сэкономить вам немалые деньги. При этом вы сможете изготовить ящик любой формы, вписывающийся в самое неудобное пространство. Варианты конструкции ящиков описаны ниже.

Таблица 1. Варианты поставки сабвуферов.

Вариант поставкиОписание
Готовый сабвуферСамый простой вариант (и самый профессионально поработанный на первый взгляд. Гарантии хорошего звука нет.
Ящик заводского изготовления и отдельные компонентыВы имеете возможность выбора и ящика, и компонентов, и при этом избавлены от проблем, связанных с самостоятельным изготовлением ящика. По сравнению с первым вариантом, возможно лучшее звучание за меньшую цену.
Ящик собственного изготовленияПри наличии навыков работы с деревом, вы сможете сэкономить приличные деньги. При этом можно изготовить ящик произвольной формы, оптимально вписывающийся в любое место.

Типы корпусов

Существует множество типов корпусов – герметичные, портированные, узкополосные и лабиринтные. Что бы вы ни решили – покупать готовый ящик или делать собственный, – полезно будет приобрести некоторые знания в этой области.

Возможно, вы когда-нибудь видели динамики, просто подвешенные в задней части салона без какого-либо ящика, и у вас возникал вопрос: «А зачем вообще нужен ящик позади динамика?». Ответить на этот вопрос довольно просто: задняя часть динамика излучает звук той же мощности, что и передняя, но в противоположной фазе.

Если вы сядете в место, куда излучается звук и в прямой, и в обратной фазе одинаковой мощности, то вы просто ничего не услышите -звуки належатся друг на друга и просто исчезнут.На практике динамики без корпуса кое-как воспроизводят высокие и мидбасы при полном отсутствии басов.

Это происходит потому, что звуки, излучаемые задней и передней сторонами динамика, проходят разные пути до ушей слушателя, и в результате их наложения одни частоты (высокие и средние) усиливаются, а другие (низкие) -наоборот, «заваливаются».Использование корпуса, или ящика, решает эту проблему.

Самые распространенные конструкции ящиков для сабвуферов приведены в таблице 2.

Таблица 2. Наиболее распространенные типы корпусов сабвуферов.

Тип корпусаСхемаОписание
Нет корпусаВ качестве ящика используется багажник автомобиля. Наличия ящика заводского или самостоятельного изготовления не требуется.Из-за недостаточной акустической изоляции багажника от салона качество звука неудовлетворительное (плохая отдача на басах).
ГерметичныйСамая простая в изготовлении конструкция.Динамик защищен от толчков при включении и проникновении сверхнизких частот.Обеспечивается глубокий бас при малом объеме.По сравнению с другими корпусными конструкциями, не обеспечивается отдача на самых низких частотах.
ПортированныйВариант, более сложный в исполнении, чем герметичный ящик.Защита динамика от повреждения при включении и на низких частотах не обеспечивается.Обеспечивается звучание басов с частотами, по крайней мере, на октаву ниже, чем у герметичной конструкции с одинаковыми динамиками.По сравнению с герметичным вариантом, требуется ящик намного большего объема.
УзкополосныйБолее сложная в изготовлении конструкция, чем два предыдущих варианта.Излучение звука происходит в пределах узкой частотной полосы, что смягчает требования к спаду характеристики кроссовера сабвуфера. Возможно появления эффекта звучания “на одной ноте”. По сравнению с герметичным вариантом, требуется ящик намного большего объема.
ЛабиринтныйСложный в изготовлении и дорогостоящий вариант, предусматривающий изготовление внутренней лабиринтной структуры.При правильном изготовлении обеспечивается звучание басов с частотами ниже, чем у герметичной конструкции.Не рекомендуется.

Бескорпусные сабвуферы.

Бескорпусные сабвуферы предназначены для установки на заднюю панель салона за задним сиденьем. При этом в качестве ящика используется багажник автомобиля. По идее, должен изолироваться салон машины от звука, излучаемого задней стороной динамика сабвуфера.

Теоретически, если вы имеете подходящие динамики, а размеры задней панели позволяют вам установить их, то отпадает необходимость покупать ящик или изготавливать его самостоятельно. Однако проблема в том, что багажники большинства автомобилей не обеспечивают достаточную акустическую изоляцию от салона машины.

Это означает, что «противофазный» звук будет проникать в салон и приглушать глубокие басы. Если у вас есть знакомый с сильным и низким голосом, попросите его сказать пару слов в открытый багажник вашей машины. При этом вам нужно сидеть в салоне с закрытыми стеклами.

Обратите внимание

Если вы плохо слышите, что говорит ваш друг, значит, в ваш автомобиль можно ставить бескорпусный сабвуфер. В противном случае придется выбрать другой вариант.


Сабвуферы с герметичным корпусом.

Использование герметичного ящика позволяет избавиться от звука, излучаемого задней стороной динамика, но оказывает влияние и на «передний», нужный звук. Дело в том, что воздух внутри герметичного объема действует как своеобразная пружина, изменяя поведение динамика. Характер этого влияния зависит от конструкции динамика и от объема корпуса.

Герметичные ящики имеют много преимуществ перед корпусами других типов. Такой ящик проще разработать и изготовить. При этом к размеру и объему ящика не предъявляются жесткие требования: он может быть несколько больше или меньше, чем рекомендуется. Небольшие отклонения характеристик динамиков от оптимальных в этом случае также не оказывают негативного влияния.

Если ящик и динамики вы приобретаете отдельно, то лучше остановиться на этом варианте конструкции. Эффект «воздушной пружины» защитит ваши динамики от повреждения при включении сверхнизкочастотных колебаний и слишком мощного сигнала.Для того чтобы герметичный ящик давал глубокий бас, он должен иметь большой объем.

Основным недостатком такой конструкции является невозможность воспроизведения таких же глубоких басов, как у других корпусных вариантов.

Однако следует заметить,что в отличие от портированных и узкополосных сабвуферов сабвуфер с герметичным корпусом имеет более ровную АЧХ в низкочастотной области и воспроизводит басы ниже «официальной границы» по уровню спада -3 дБ.


Сабвуферы с портированным корпусом.

Использование такого корпуса позволяет «направить в нужное русло» звук, излучаемый задней стороной динамика. Благодаря этому удается получить более глубокий бас, чем при использовании герметичного ящика. В таком корпусе противофазный звук проходит через резонансную систему.

В резонаторе звук возникает так же, как и в пластиковой бутылке, если подуть в ее горлышко. Резонатор изготовлен таким образом, чтобы усиливался звук нужных частот.По сравнению с герметичными портированные системы значительно сложнее в разработке и изготовлении.

Они более чувствительны к небольшим отклонениям размеров ящика от расчетных, а также к отклонениям характеристик динамиков от паспортных значений. Кроме того, портированные ящики не защищают динамики от механических перегрузок при включении и проникновении на вход сигнала сверхнизкой частоты.

Важно

Большим плюсом таких конструкций является способность к воспроизведению глубоких (по меньшей мере на октаву ниже, чем у систем с герметичными ящиками) басов. Конечно, частоты 80 Гц и 40 Гц отличаются сильно. Но чтобы получить такое преимущество, ящик должен быть больше впятеро.

При выборе конструкции ящика между герметичной и портиро-ванной руководствоваться нужно одним критерием – объемом пространства, в которое вы планируете установить саб. Если он мал, то нужно остановить выбор на герметичном сабвуфере, если же относительно велик – на портированном.


Сабвуферы с узкополосным корпусом.

Узкополосный корпус напоминает портированный с той разницей, что прямое излучение динамика в нем устраняется с помощью внутреннего закрытого ящика. Соответственно на выходе такой конструкции будет только излучаемый задней стороной динамика, измененный резонаторной системой.

В отличие от описанных выше вариантов, такой сабвуфер обеспечивает отдачу только в пределах узкой частотной полосы. Значит при его использовании не требуется кроссовер с крутым спадом характеристики фильтра. Однако имеется определенный риск получения системы, звучащей на одной ноте (как бутылка, в которую дуют).

Узкополосные системы более сложны в расчете и изготовлении, чем герметичные или портирован-ные, и отличаются крайней чувствительностью к вариациям параметров динамиков и размеров корпуса. Поэтому очевидно, что ставить в такой ящик динамики по принципу «лишь бы поместились» совершенно бессмысленно.

Системы с узкополосным корпусом дают более глубокий бас, чем портированные конструкции при том же рабочем объеме. При этом также требуется ящик большого объема. Уникальным свойством узкополосных сабвуферов является возможность настраивать эффективность отдачи в рабочей полосе частот путем изменения параметров закрытой части ящика.

При очень эффективной отдаче полоса воспроизводимых частот сильно сужается, и саб выдает «пушечный» звук на одной ноте.


Сабвуферы с лабиринтным корпусом.

Хотя принцип работы таких ящиков отличается от используемого в портированных системах, здесь также применяется исправление звука, излучаемого задней стороной динамика. Это позволяет воспроизвести более низкие басы, чем в герметичных конструкциях.Лабиринтная структура задерживает звук от задней стороны динамика. Эта задержка используется для усиления звука, излучаемого спереди, на определенной частоте.Из-за сложной конструкции такие ящики трудно изготовить, и поэтому они дорого стоят. Вместе с тем подобные сабвуферы не имеют никаких преимуществ перед грамотно спроектированными порти-рованными системами, и зачастую создают проблемы, воспроизводя мидбасы. Добиться от сабов с лабиринтным корпусом хорошего звучания можно только методом проб и ошибок, а не путем расчета. По этим причинам не рекомендуется выбирать такие системы.

Источник: http://SibZvuk.ru/korpus_sabvufera

Секреты музыкального баса. Пособие по настройке сабвуфера для начинающих.Сабвуферы

05.09.2013

САБВУФЕРЫ.Настройка сабвуферов.

Источник: журнал “Тюнинг автомобилей” (при участии Car&Music), апрель 2012

Про автомобильные сабвуферы в нашем журнале рассказано уже немало – и как выбрать подходящий динамик, и как сделать для него правильный корпус. Но один важный вопрос упоминался лишь вскользь – это настройка. К нам нередко приходят письма вроде “я все сделал, а оно все равно как надо не играет”. Итак, давайте разберемся, что нужно переключить и подкрутить, чтобы саб заиграл как надо.

Что такое бас вообще?Но перед тем, как сразу же кидаться крутить ручки и щелкать переключателями, давайте немного проясним, а что же вообще представляет собой бас как таковой. Динамик своим колеблющимся диффузором создает чередование сжатий и разрежений воздуха.

Принято считать, что среднестатистический человек воспринимает такие воздушные колебания именно как звук, если они происходят с частотами от 16-20 раз в секунду до 14-18 тысяч раз в секунду. То есть, от 16-20 герц до 14-18 килогерц.

Так вот, басом считается самый нижний диапазон этих звуковых колебаний — примерно от 20 до 150 Гц. Именно с такими частотами колеблются диффузоры сабвуферов и мидбасовых динамиков.

Совет

Обычно говорят, что колебания до 50 Гц — низкий бас, 50-100 — средний бас, а 100-150 — верхний бас (хотя деление это весьма условное и приблизительное).

ПОМНИТЕ, ЧТО ЗАДАЧА САБВУФЕРА – НЕ ПЕТЬ ГОЛОСОМ, А ВОСПРОИЗВЕСТИ ЛИШЬ САМЫЕ НИЗКИЕ ЧАСТОТЫ. МУЗЫКУ ДОЛЖНЫ ИГРАТЬ ОСНОВНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ (ФРОНТАЛЬНЫЕ ИЛИ ВМЕСТЕ С ТЫЛОВЫМИ), А САБ – ЛИШЬ ПРИДАВАТЬ ЗВУКУ НЕОБХОДИМУЮ МАССИВНОСТЬ И ОСНОВАТЕЛЬНОСТЬ

КСТАТИНастраивая бас, полезно знать, какая область частот в звуке за что отвечает. Для примера возьмем ударную установку: область частот в районе 40 Гц определяет глубину и мягкость удара, в районе 63 Гц — увесистость, тяжесть удара, область около 80 Гц — твердость удара. В звуке бас-гитары или контрабаса частоты в области 40 —50 Гц определяют массивность инструмента, а в области 100 Гц — плотность, упругость баса.

Что мы слушаем?

Но физика процесса, давайте теперь посмотрим на все это дело с музыкальной стороны. Для начала возьмем рэп, хип-хоп или дабстеп. Чернокожие парни особенно любят низкий, утробный бас на грани инфразвука, заставляющий вибрировать все потроха. Так вот, такой „кишкотряс” — это звуки с частотами в районе 30-50 Гц.

Возможно, вы удивитесь, но это, пожалуй, единственные жанры, которые требуют полноценного воспроизведения столь низких частот, во всех остальных музыкальных жанрах такой глубокий бас не несет какой-то серьезной информативности.

Например, если взять музыку с „живыми” инструментами, то в ней практически вся информативная составляющая и энергетика баса сосредоточена в области частот выше 40 Гц. К примеру, бас-гитара. Звук ее струн состоит не только из основных тонов, но и из обертонов — гармоник от основного тона, которые имеют более высокие частоты.

Именно по их характеру мы и отличаем звучание, например, бас-гитары Маркуса Миллера от, скажем, бас-гитары Клиффа Бертона, даже если они попытались бы наиграть одну и ту же мелодию в одинаковой тональности. Именно обертона имеют в звуке большинства инструментов самую высокую информативность. Или взять, к примеру, динамичную электронную музыку — бодрый клубнячок.

Классика хауса и транса — это звук драм-машин Roland TR-909 и TR-808, и их частотный спектр тоже лежит отнюдь не в самой глубокой басовой области — 40-100 Гц.ЕСЛИ САБВУФЕР БУДЕТ ПЛОХО СОГЛАСОВАН С МИДБАСОМ, ПРОИЗОЙДЕТ „РАСЛОЕНИЕ” БАСА, ЗВУЧАНИЕ ПОТЕРЯЕТ И ДРАЙВ, СОЧНОСТЬ, ЭМОЦИОНАЛЬНОСТЬ. ЕСЛИ ЭТО „ЖИВОЙ” ИНСТРУМЕНТ, ТО ПОСТРАДАЕТ НАТУРАЛЬНОСТЬ ЕГО ЗВУЧАНИЯ.

В ЭЛЕКТРОННОЙ МУЗЫКЕ МЫ ПОЛУЧИМ НЕ ПЛОТНЫЙ БАСОВЫЙ РИТМ, А ЛИБО ВЯЛОЕ УХАНЬЕ, ЛИБО НАПРОТИВ – ГУЛКУЮ КОЛОТУШКУ, ОТ КОТОРОЙ ЧЕРЕЗ 10 МИНУТ НАЧНЕТ БОЛЕТЬ ГОЛОВА. В ХУДШЕМ СЛУЧАЕ САБ БУДЕТ ВОСПРИНИМАТЬСЯ ВООБЩЕ ИГРАЮЩИМ ОТДЕЛЬНО, КАК БЫ САМ ПО СЕБЕ.

Первый этап: включаем фильтр нижних частот

Итак, нам нужно в сигнале сабвуфера ослабить средние и высокие частоты, и оставить лишь низкие. Это умеет делать частотный фильтр, в данном случае — фильтр нижних частот (ФНЧ, он же Low Pass Filter, обозна чается как LPF или просто LP). Он пропускает все, что ниже частоты настройки и ослабляет все, что выше. Таким фильтром может быть оснащено, к примеру, головное устройство, усилитель, или же он может быть и там, и там одновременно.Второй этап: выставляем предварительную частоту настройки и громкость сабвуфераТеперь найдите регулятор, отвечающий за частоту настройки фильтра. В усилителе — это обычная „крутилка”, обозначается как Frequency или что-то в этом роде. Выставьте ее пока на частоту 80 Гц. При такой настройке на сабвуфер беспрепятственно будут проходить только низкие частоты, а все что выше 80 Гц, будет заметно ослабляться. Отыщите другую „крутилку” — чувствительности (может обозначаться как Level или Gain), отрегулируйте ей громкость сабвуфера относительно основных динамиков. Не переборщите с уровнем, саб не должен перекрикивать все остальное!ЕСЛИ УРОВЕНЬ САБА БУДЕТ СЛИШКОМ ВЕЛИК, ТО БАС ПОТЕРЯЕТ В СВОЕЙ НАТУРАЛЬНОСТИ (ВАЖНО ДЛЯ „ЖИВЫХ” МУЗЫКАЛЬНЫХ ЖАНРОВ), ЧЕТКОСТИ И УПРУГОСТИ (ВАЖНО ДЛЯ ЛЮБОЙ МУЗЫКИ). ДАЖЕ ЕСЛИ ВЫ БОЛЬШОЙ ЛЮБИТЕЛЬ „КИШКОТРЯСНОЙ” И „ВОЛОСОШЕВЕЛИТЕЛЬНОЙ” ЭЛЕКТРОНИКИ, ВСЕ РАВНО ” УМЕРЬТЕ СВОЙ ПЫЛ, МНОГО ПЛОХОГО БАСА – ЭТО ХУЖЕ, ЧEM В МЕРУ ХОРОШЕГО.

Третий этап: подбираем полярность включения сабвуфера

Существует распространенное, но ошибочное мнение, что динамики можно подключать только строго соблюдая полярность, обозначенную на усилителе, мол, плюс к плюсу и минус к минусу. Иначе они будут работать якобы „не в ту сторону” и быстро выйдут из строя.

Обратите внимание

На самом же деле диффузор динамика всегда ходит одинаково и в „плюс”, и в „минус” относительно своего положения покоя, а полярностью подключения всего лишь определяется, в какую сторону он пойдет „сначала”, а в какую „потом”. Это, понятное дело, никак не сказывается на самочувствии динамика, но зато сказывается на его звучании.

Так что на этом этапе мы будем определять правильную полярность включения сабвуфера.Поставьте музыку, в которой есть хорошо различимые низкочастотные инструменты и постарайтесь выбрать такой вариант подключения саба, при котором он будет максимально сливаться своим звучанием с основной акустикой, будет максимально четким и собранным.

Поскольку звуковая картина с передних и задних сидений будет отличаться, вам придется побегать: поменяли на сабвуфере полярность — сели за руль послушали, потом опять к багажнику: поменяли, послушали, выбрали лучший вариант. Помните, что слушать нужно при закрытых дверях.В идеале не должно быть слышно, что бас идет сзади.

Когда вы сидите впереди, должно создаваться впечатление, что басят передние, основные динамики.

Если добиться такого цельного и слитного звучания не получается, то, возможно, вы немного перестарались с громкостью сабвуфера (в этом случае просто убавьте чувствительность на усилителе), допустили какие-то промахи при изготовлении корпуса (он издает паразитные призвуки) или у вас просто что-то дребезжит в багажнике (эти звуки, кстати, не обязательно должно быть отчетливо слышны, они могут успешно маскироваться сабвуфером).

Четвертый этап: регулируем сабсоник

Многие басовые усилители оснащены так называемым „подтональным фильтром”, сабсоником. Это на самом деле обычный фильтр верхних частот, который ослабляет в сигнале все, что ниже частоты его настройки, то есть убирает самые-самые низкие частоты.

Вот тут, наверняка, может возникнуть вопрос — зачем он нужен, разве ж саб не предназначен для того, чтобы воспроизводить нижние частоты?Просто все дело в том, что чем ниже частота, тем выше ход у динамика, и на сверхнизких частотах он может оказаться настолько большим, что там недалеко и до порванного подвеса, изломанного диффузора или заклинившей звуковой катушки. Мне нередко приходилось наблюдать ситуацию, когда диффузор сабвуфера ходит ходуном, а бас при этом вялый и гулкий. И напротив, действительно громкий, сочный и упругий бас зачастую может издавать сабвуфер, диффузор которого вроде бы едва шевелится. А ведь мы уже говорили, что в реальной-то музыке частот ниже 30 Гц практически нет, причем даже в самом забойном гангста-рэпе. А посему мы можем ослабить малоинформативные сверхнизкие частоты абсолютно без ущерба для музыки. Будучи же освобожденными от них, сабвуфер заиграет гораздо лучше — он будет басить четче иупруже, повысится предел максимальной громкости. Настройте сабсоник на частоту около 20 Гц. Если вы любите очень громкий бас, то можете поднять его настройку до 30, а в экстремальных случаях и вовсе до 40 Гц. Не переживайте, вы при этом нисколько не потеряете в сочности и мясистости баса, зато сохраните динамик целым. Кстати, если у вас сабвуфер в корпусе с фазоинвертором, то сабсоник вообще из разряда must have. Дело в том, что в закрытом корпусе объем воздуха, заключенный внутри, придерживает динамик и не дает ему слишком разбалтываться. А вот в фазоинверторном это происходит только выше частоты настройки порта, а на более низких частотах диффузор болтается практически ничем не сдерживаемый, и очень быстро доходит до своих физических пределов хода со всеми, как говорится, вытекающими.

Пятый этап: „сращиваем” звучание сабвуфера с звучанием мидбасовых динамиков более тщательно

На этом этапе настройки вам предстоит найти оптимальную частоту настройки фильтра нижних частот (ФНЧ, LPF, LP) и громкость сабвуфера. Эти две регулировки всегда нужно выставлять в комплексе.

Принцип примерно такой:

  • Если мы уменьшаем частоту среза LP и одновременно увеличиваем громкость, то бас при этом становится более мягким и глубоким.

    Но если перестараться, то может получиться эффект, когда фронт басового удара отделится от самого низкочастотного наполнения — саб будет звучать как бы сам по себе.

  • Если увеличиваем частоту среза LP, то бас становится жестче, приобретает большую ударность.

    При этом громкость нужно убавлять, иначе можно получить чрезмерную „колотушечность”, и это будет уже не бас, а долбежный гулкий звук как палкой по пустой бочке, этого нам тоже никак не нужно. В хорошо настроенной системе сабвуфер не должен восприниматься играющим отдельно.

    Он должен сливаться с звучанием основной акустики так, будто это басит она. Старайтесь добиться, чтобы инструменты звучали наиболее естественно. И тогда вы сможете с уверенностью сказать: „Да, у меня в машине очень хороший качественный бас”.

ЧТО ДАЕТ ВКЛЮЧЕНИЕ ФИЛЬТРА ВЕРХНИХ ЧАСТОТ В ОСНОВНЫХ КАНАЛАХ?

Если вы просто добавляете сабвуфер в штатную систему, то все, чем вы располагаете для настройки — это лишь регулировки на нем самом (точнее, на сабвуферном усилителе). Если же у вас более развитая система, в которой от усилителя работают и основные каналы, то наверняка кое-какие регулировки есть и в нем.

В данном случае нам нужен фильтр верхних частот (ФВЧ, Low Pass Filter, LPF, LP). Работает он, как вы наверное уже поняли, прямо противоположно фильтру нижних частот — пропускает все, что выше частоты настройки и ослабляет все, что ниже.Если вы его включите, то ослабите в сигнале для основных динамиков самый низкий бас.

Важно

И неважно, что небольшие 6,5-дюймовые мидбасы (или какие у вас там) и без того низкий бас толком не воспроизводят, будучи освобожденными от низкочастотных сигналов, динамики заиграют намного легче, в звуке появятся упругость и четкость, уйдет гудение и призвуки двери, срастить звучание мидбасов с сабом станет намного легче.

Если вам доступна настройка ФВЧ в основных каналах, то настройте сначала этот фильтр, не включая сабвуфер. Слишком высокая частота настройки лишает звук основательности, весомости, а при слишком низкой ходу диффузора может быть слишком большим.

Найдите компромисс, при котором диффузоры динамиков будут иметь небольшой ход, но при этом еще не пропадет басовитость. После этого приступайте к настройке сабвуфера.

ЕСЛИ ДИФФУЗОР ХОДИТ ХОДУНОМ, ЧУТЬ ЛИ НЕ ВЫПРЫГИВАЯ ИЗ ДИНАМИКА, ТО ЭТО, ВООБЩЕ-ТО, ЕЩЕ НЕ ПРИЗНАК КРУТОСТИ. ЧАСТО КАК РАЗ С ТОЧНОСТЬЮ ДО НАОБОРОТ.Многие усилители оснащены фазовращателем. Он нужен для более точного согласования звучания сабвуфера и мидбасовых динамиков.

На этапе номер 3 мы подобрали наилучшую полярность включения простым перекидыванием проводов на клеммах сабвуферного динамика. Это, по сути, соответствует крайним положениям фазовращателя, которые обозначаются как “0” и “180 градусов”. Сам же фазовращатель позволяет выставлять еще и промежуточные значения.

Вы можете воспользоваться им при финишной настройке системы.

ЧАСТАЯ ОШИБКА

Многие ставят сзади одновременно овальные динамики и сабвуфер, наивно полагая, что, мол, чем больше, тем лучше. Это ошибочное суждение.

Овалы, если их грамотно установить, сами по себе достаточно басовиты, так что получается, что они будут воспроизводить одновременно с сабом один и тот же участок звукового спектра.

Но делать то они это будут по-разному (не станем сейчас вникать в детали, виной тому в разнице фазовых, импульсных характеристик), и в итоге получится как в той поговорке: кто в лес, кто по дрова. Получите ли вы при этом нормальный бас? Конечно же, нет.

ЭТО ИНТЕРЕСНО


КАКУЮ МУЗЫКУ МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ НАСТРОЙКИ САБВУФЕРА?

Для настройки подберите музыку с хорошо записанным басом. Но это должен быть не электронный бас, а какие-нибудь „живые” инструменты. Когда вы будете их слушать, вам будет легче представить их, а это значит, что вы сможете настроить систему точнее.

Совет

Один из самых каверзных и сложных инструментов для любой аудиосистемы — это контрабас. Даже если вы не слушаете такую музыку, настроив систему по записям контрабаса, вы можете быть уверенными, что все остальное уж точно отыграет как надо.

Хороший пример — диски Superbass и Superbass II, записанные студией Telarc.

>

Источник: http://sale.tomsk.ru/article/27/sekretyi-muzyikalnogo-basa-posobie-po…/ibas/6/

Куда поставить сабвуфер в комнате. Куда поставить саб дома

Отдельная акустическая система, предназначенная только для воспроизведения самых низких частот, входит в любые комплексы звуковой аппаратуры. Это могут быть системы 2.1, 5.1 и 7.1, в которые кроме широкополосных колонок входит сабвуфер.Расположение сабвуфера в комнате зависит от целого ряда факторов. Это количество колонок сателлитов, выходная мощность системы, конфигурация помещения иналичие мебели и мягких покрытий. Каждая полоса звуковых частот распространяется по своим законам, поэтому от правильного расположения акустических колонок зависит вся звуковая картина при прослушивании музыкальных произведений.

Правильное расположение сабвуфера в комнате

Во всём спектре звуковых волн, воспринимаемым органами слуха человека, низким или басовым частотам отводится особая роль. Средние и высокие частоты имеют чётко выраженное направление, поэтому легко можно определить место источника звуковых колебаний. Низкие частоты, находящиеся в диапазоне 20-200 Гц распространяются от источника звука равномерно во все стороны. Поэтому от расположения сабвуфера в комнате зависит не очень много.Басовые звуковые волны обладают очень мощной энергетикой. Это позволяет им не только огибать препятствия, но и частично «проникать» через кирпичные стены и бетонные перекрытия. Считается, что ставить сабвуфер в комнате можно в любое место, но это не совсем так. Низкие частоты почти не заглушаются мебелью и посторонними предметами, но звуковые волны будут искажены. Кроме того от многократного отражения низких частот от предметов возникнет эффект реверберации, который полностью испортит звуковую картину.

Правильно поставить или расположить сабвуфер в комнате нужно справа или слева от музыкального центра, немного в стороне от фронтальных колонок. Если широкополосные сателлиты можно устанавливать на подставки или вешать на стену, чтобы динамики располагались на уровне головы слушателя, то для басовых акустических систем этого не требуется. Сабвуфер в комнате лучше поставить на пол. Чтобы мощные низкие частоты не вызывали скольжение колонки по гладкому полу, под неё можно подложить плотную ткань или установить на акустику резиновые ножки. Как правильно установить сабвуфер в комнате при сложной конфигурации помещения. Целью правильной расстановки акустических систем является получение полного погружения в звуковую картину. Для домашнего кинотеатра или компьютерных игр, правильное расположение сабвуфера и других колонок позволит полностью почувствовать замысел автора на основании смикшированной на студии звуковой дорожки.

Куда ставить сабвуфер

При размещении сабвуфера в комнате существуют определённые нюансы, которые нужно знать:

  • Самое худшее место для установки сабвуфера – центр комнаты
  • Самая «плохая» форма комнаты – квадрат

Если расположить сабвуфер в центре помещения, то амплитудно-частотная характеристика низкочастотной акустической системы будет самой худшей. Она отличается нелинейностью, большим числом «горбов» и «впадин», что негативно сказывается на качестве звука. При перемещении басовой колонки из центра комнаты к стене, уровень басов и его разборчивость будет возрастать.Максимальная отдача низкочастотной акустической системы будет, когда она установлена в углу комнаты. При этом место для прослушивания звука не должно находиться у стены. Диван или кресло должно быть отодвинуто минимум на 60-70 см.

Установить сабвуфер у стены можно произвольно, но лучше, если между ним и слушателем нет каких-либо предметов, а динамик развёрнут в сторону слушателя. Чтобы определить, куда лучше поставить сабвуфер в комнате можно действовать от противного. Не передвигать тяжёлую акустическую систему с места на место, а поставить её на кресло или диван, то есть в точку прослушивания, а самому, перемещаясь по комнате, найти самое удачное, по звучанию низких частот, место. Затем на это место поставить сабвуфер.

Как можно расположить сабвуфер в комнате

Мощная поддержка широкополосных акустических модулей со стороны низкочастотного канала придаёт звуку глубину, сочность и эффект присутствия, поэтому многие системы звуковоспроизведения оснащены двумя басовыми колонками. Куда лучше поставить сабвуферы в комнате, если их два. По классической схеме оба НЧ блока располагаются по бокам фронтальных колонок. Для установки двух сабвуферов в комнате можно воспользоваться следующими рекомендациями:

  • В углах у передней стены помещения
  • У передней стены на расстоянии 1/3 ширины комнаты
  • В середине фронтальной и тыловой стены

Последний вариант размещения сделать не всегда удаётся, так как в центре фронтальной стены обычно находится стойка со звуковой аппаратурой. Тем не менее, специалисты по акустике предлагают именно эту схему расположения, так как она обеспечивает линейную АЧХ и самое однородное звучание. Установка сабвуферов в комнате должна осуществляться симметрично. Поскольку звук низкой частоты распространяется не направленно, а равномерно во все стороны, некоторые схемы размещения сабвуферов в комнате предполагают их установку симметрично, но не у фронтальной стены, а сзади слушателя. Интересным считается расположение сабвуферов в комнате в углах фронтальной и тыловой стены, но по диагонали. Угловое размещение заметно повысит мощность низкочастотного канала, а некоторые искажения АЧХ будут не слишком заметны.

Самой сложной системой высококачественного воспроизведения звука является комплект, включающий 13 акустических систем. Кроме колонок «Main» и«Center», которые обеспечивают фронтальное звучание в систему входят левый и правый низкочастотные каналы, четыре колонки«Presence», отвечающие за эффект присутствия и две колонки«Surround» или звуковой окружение. В этом комплекте аппаратуры семь колонок размещаются на передней стороне комнаты. Система обеспечивает очень высокое качество воспроизведения звука, но не подходит для помещений с маленькой площадью.



FAQ по проектированию сабвуферов для желающих с пониманием сделать свой сабвуфер .

Данная статья в основном ориентирована на людей, которые хотят иметь сабвуфер собственной сборки, однако не имеют никаких знаний об этом и не знают с чего им начать, однако имеют очень много энтузиазма. В этой статье я попытаюсь доступным языком и наиболее полно рассказать об основных моментах в соответствии со своим пониманием и знаниями, полученными из форумов, книг, опыта других людей, также имея за своими плечами небольшой опыт.
И так начнем:
Что такое сабвуфер? – ну, прежде всего это все та же обычная колонка, что может стоять у вас на рабочем столе или полу, излучение звука происходит по средством движения мембраны динамика, за одним небольшим исключением – это то, что сабвуфер воспроизводит довольно узкий участок звукового диапазона. Как большинство могло заметить, что акустические системы с сабвуфером имеют несколько колонок и всего одни сабвуфер (по крайней мере большинство). Но почему так? — ведь все мы знаем, что для получения стерео эффекта нам необходимо 2 колонки, а в системах 5.1 с декодером объемного звучания вообще 5 колонок, тут в дело и вмешивается физика. Всё дело в длине звуковой волны на разных частотах: не вдаваясь в подробности, скажу, что на средних и высоких частотах длина волны сопоставима с физическими размерами самих излучателей (динамиков ), из-за чего мы имеем такую неприятную особенность как направленность излучения ( при прослушивании музыки если отойти в бок от колонки, то становится тише 😉 ) , также немаловажный факт что стерео образ в основном формируется на средних и высоких частотах, тогда как в области работы сабвуфера длина волны значительно больше физических размеров излучателя и от того будете вы находиться прямо напротив излучателя или отойдете в бок от этого громкость не измениться.
Так мы подходим к тому, что в звуковом диапазоне работы сабвуферов можно обойтись всего одним.
Но все-таки сабвуферные динамики, отличаются от мидбасовых, которые могут находиться в двухполосных колонках, возможно находящихся у вас на столе. А отличаются они тем, что динамики сабвуфера излучают только самые низкие частоты и работают только в поршневом режиме (это значит, что центральная часть диффузора динамика и его края движутся совместно), а мидбасовые работают и в поршневом режиме и не в поршневом (когда края диффузора отключаются) так вот в зависимости от конкретного сабвуферного динамика простирается до 150-300 Гц (обычно), но нам важно другое, а именно то что пока динамик движется в поршневом режиме то его работу можно смоделировать с помощью вычислений или же специальных программ типа jbl speaker shop , bassbox , и прочих, но из-за особенностей излучения я не рекомендую использовать сабвуферные динамики на частотах выше 100-120 Гц т.к. тут уже начинается такой неприятный эффект как возможность определения откуда идет излучение, а нам надо чтобы мы не могли этого определять, только тогда при прослушивании музыки нам будет казаться, что бас идет прямо из настольных колонок. Вернемся к нашему поршневому режиму работы динамика и возможность смоделировать это. В этом нам помогут параметры тиля-смолла.
Основными из них являются:
FS – резонансная частота, измеряется в герцах
Qts – полная добротность, влияет на силу излучения динамика на резонансной частоте (чем больше добротность, тем громче динамик может кричать на своей резонансной частоте без изменения подводимого напряжения), не изменяется ни в чем
VAS – эквивалентный объем (это не объем оформления, в который следует устанавливать динамик!), в этом объеме в закрытом ящике у динамика возрастет резонансная частота и добротность в 1.41 раза, измеряется в литрах и прочих мерах объема
Немного комментариев: FS и QTS определяют какой вид оформления следует использовать для динамика, а также нижнюю воспроизводимую частоту , когда VAS будет определять необходимый для этого объем .
Если хотите более подробно почитать – вам сюда:
http://www.avtozvuk.com/az/Az_0305/htm/020-027.htm
http://www.avtozvuk.com/az/Az_0405/htm/054-057.htm
Пару правил подбора динамиков для будущего саба
FS/QTS =:
1)меньше 50 – то это динамик для закрытого вида оформления или бандпасс 4-ого порядка
2)70-100 – это динамик для фазоинверторного вида оформления (фазика )
3)если больше 100 – это динамик для оформления бандпасс 6-ого порядка
4 40-70 для бандпассов 4-го порядка
Вот так вот мы подобрались к видам оформления динамиков :
Основными являются :
ЗЯ – закрытый ящик
ФИ – закрытый ящик с фазоинвертором
БП – бандпасс (или полосовой сабвуфер)
(кликните по картинке для увеличения)

Каждый из видов оформления имеет свои преимущества и недостатки:
ЗЯ — быстрый и правильный бас, минусы – самая низкая эффективность относительно ФИ и БП, если вы хотите низко играющий сабвуфер (до 30 Гц) то повышенные требования к размерам и ходу диффузора динамика (читай цена). Излучателем является только сам динамик. Самый простой в настройке.
Могу посоветовать использовать 12”- динамики с линейным ходом +-8мм и более
ФИ – при правильной настройке – довольно неплохой и ровный бас, на самых низких частотах (30-45) Гц может быть немного затянут, меньшие требования к динамику относительно хода и размера диффузора из-за того что излучателем на низших частотах является фазоинвертор и он “тормозит” диффузор динамика не давая ему болтаться, однако ниже частоты настройки фазоинвертора динамик не получает никакого сопротивления движению и поэтому нужно использовать фильтр ифранизких частот, в противном случае можно испортить динамик механически. Излучателями являются динамик и фазоинвертор, тяжелее в настройке. Многие новички полагают что труба – фазоинвертор является просто дыркой, но это не верно, она тоже излучает звук, но ниже чем воспроизводит динамик. Подробнее можно почитать здесь: http://www.avtozvuk.com/az/1998/01/p56-59.htm . рекомендую использовать 10”- 12” динамики.
БП – при правильной настройке является лидером по эффективности по преобразованию подводимого к динамику сигнала, вместе с тем имеет затянутый характер баса, не рекомендуется для музыки, излучателем является только фазоинвертор (-ы), является самым сложным в настройке и не рекомендуется для использования людьми без опыта, поэтому далее обсуждать их не буду.
Ну, вроде основное уже выше изложено, можно приступать к проектированию:
Прежде всего, необходимо определиться с тем какой вид оформления вы будете использовать ЗЯ или ФИ, и тогда уже исходя из этого будем выбирать динамик. И так, начнем :
1) Не забываем про формулу fs/qts = меньше 50 – зя, больше 50 – фи, однако на граничном участке надо смотреть более конкретно
для ЗЯ можно порекомендовать динамик с параметрами FS – до 25 Гц , QTS – 0.55-0.7
для ФИ можно порекомендовать динамик с параметрами FS – 20-35 Гц , QTS – 0.4 -0.5 (можно использовать и динамики с добротностью и от 0.3 , но стоит смотреть за тем чтобы вас устараивала нижняя воспроизводимая чатота получившиегося сабвуфера ,имхо в таком случае стоит использовать динамики с резонансной частотой до 25 гц )
2) Так же извечный вопрос, можно ли использовать автомобильные сабвуферные динамики в домашних условиях ?- ответ крайне просто – да можно , но хочу немного пояснить разнице между домашними и авто сабвуферными динамиками :
а) Из-за того, что условия эксплуатации разные к авто динамикам предъявляются дополнительные требования по прочность (влагостойкость, вибро-ударостойкость и прочее) что выливается в удорожание динамика
б) Салон автомобиля, как и любой зарытый объем, имеет “акустическое усиление” т.е. в салоне автомобиля низкие частоты сами по себе усиливаются (так сказать бесплатный бонус) подробнее можно тут почитать http://www.avtozvuk.com/az/2000/08/p68-72-1.htm , что влияет на то, какие параметры будут проектироваться для динамика на стадии его разработки, чтобы для динамика можно было грамотно рассчитать акустическое оформление с учетом акустического усиления в салоне авто
в) Так как автомобиль не дом или квартира, то места в нем для большого сабвуфера нет, поэтому чтобы иметь конкурентоспособность производитель автосабвуферов борются за уменьшение требуемого объема для их сабвуферов. Основной способ это уменьшения VAS : оно достигает путем увеличения жесткости подвижной системы (горф + центрирующая шайба) динамика из-за чего увеличивается резонансная частота . Чтобы понизить резонансную частоту приходится увеличивать массу подвижной системы, за что в итоге мы расплачиваемся маленькой чувствительностью ( т.е. для получения того же звукового давления нам понадобится больше мощности вот можно почитать http://www.avtozvuk.com/az/Az_0105/ )htm/106-109.htm , http://www.avtozvuk.com/az/Az_0205/htm/084-087.htm ) , также увеличенными размерами магнита ( что сказывается опять на стоимости )
г) классические домашние динамики обычно отличаются: низкая FS – до 25 Гц, небольшая масса подвижной системы, высокая чувствительность, большой VAS, что требует объемистого оформления, классический авто динамик имеет резонансную частоту (FS) 25-40 Гц, низкую чувствительность, низкий VAS , повышенный резерв мощности, но также если параметры будут пригодны для домашнего использования, то объем оформления будет значительно меньше (но тут надо не попасть в один из неприятных казусов (смотрите дальше))
Ну, всё вроде мы определились с динамиком, посмотрели по параметрам, всё ажурно выходит, но не радуйтесь прежде временно, везде есть свои подводные камни и одним из основных является то, что параметры тиля-смолла указанные производителем довольно часто неточны, иногда бывает, так что по заводским параметрам это один динамик, а на самом деле может так получиться что его параметры “уехали” так далеко. что выбранный динамик совершенно не подойдет для выбранного вами вида оформления. Лично я когда выбирал себе динамик для сабвуфера я просматривал тесты сабвуферов здесь http://www.avtozvuk.com/az/rub/test.htm , я смотрел на то подходит ли сабвуфер по параметрам тиля-смолла, а также на то насколько разнились параметры между заявленными и измеренными тестерами и сразу отметал те у которых разница между заводскими и измеренными сильно разнилась ( у домашних параметры более-менее стабильные)
часто спрашивают, где можно взять недорогие, но хорошие басовики — как вариант могу предложить динамики от ACALAB .
Ну, все вроде мы определились с сабвуферным динамиком и приобрели его, теперь есть очень неприятная вещь, а именно то, что нам необходимо будет самим измерить параметры тиля-смолла, обычно на этой части все и кончается т.к. никто этим не хочет заниматься. Есть несколько методов измерения : http://cxem.net/sound/dinamics/dinamic57.php — довольно простой
http://www.bluesmobil.com/shikhman/arts/box.htm — довольно сложный, но и самый точный
Перед замерами необходимо размять динамик на ходе примерно половина-3/4 от максимально линейного на протяжении хотя бы 12 часов
также можно измерить параметры тиля-смолла с

Какой материал использовать для изготовления короба сабвуфера.

Как же собрать короб для сабвуфера? А главное из чего? Нужно четко понимать одну простую вещь, давление, создаваемое внутри корпуса при работе динамика, похоже на воду, которая проникает в любую трещину. Здесь смысл в том, что нужно не допустить просачивание воды, только вместо воды у нас воздух.

Первым делом, стоит разобраться, из какого материала будет изготавливаться короб. Только один материал готов нас устроить и, конечно же, это дерево. Самый лучший вариант – фанера. Легко обрабатывается, не подвержена внешним воздействиям в сравнении с ДСП. А именно, разбухание при попадании большого количества воды. Воду конечно на короб лить никто не собирается, но это к слову преимуществ. Самое главное это то, что фанера физически крепче стружечной плиты.
ДСП:Фанера:

Следующий вариант – ДСП. Фанера это листы, склеенные между собой, а ДСП это стружка, которую под прессом преобразуют в плиту. Дело в том, что такую плиту выбирают из-за доступности. Во первых она дешевая, во вторых практически вся мебель изготовлена из нее, к тому же, можно просто разобрать не нужный шкаф и использовать листы. Для бюджетных систем это идеальный вариант. По звуковым свойствам ДСП лучше, чем фанера, но как только в дело вступают более мощные системы, фанера выходит на первое место.

К сожалению, стружечную плиту при высоких мощностях гнет. Иногда ломает и крошит места соединения болтов, которые крепят корзину. Примерная мощность динамиков используемых в коробах из ДСП, восемьсот – девятьсот ватт в номинале. Грубо говоря, до киловатта максимум. Никто не дает гарантий, что даже при таких мощностях всё будет работать на должном уровне, поэтому если есть фанера, использовать лучше ее.

Общие параметры:

Толщина стенок не меньше полутора – двух сантиметров. Лицевую часть, на которой находится динамик, следует сделать двойной. Если короб большой, и при включении одна из стенок начинает вибрировать, тогда внутри стоит поставить распорки. Обычно вибрация будет там, где стенка не имеет опоры. Герметизировать обязательно все стыки, возле трубы (если порт труба) то же самое.

Как скреплять стенки:

Крепить нужно шурупами. Перед этим просверливаем отверстие тонким сверлом, чтобы шуруп закручивался ровно. По желанию можно утопить шляпку.

Для достижения прочности короба, две стенки: переднюю (лицевую) и заднюю, крепим следующим образом как показано на рисунке:

Лицевая сторона состоит из двух стенок скрепленных между собой. Это выполнено для повышения прочности. Если динамик маломощный, допустимо не делать лицевую сторону из двух стенок, можно обойтись и одной.

На этом всё! Удачного сабостроения!

3 совета по размещению сабвуфера

Готовы встряхнуть землю и поднять стрелу в вашей комнате?

Добавление сабвуфера к любой аудиосистеме может улучшить качество прослушивания музыки и фильмов. Но поиск правильного места для вашего сабвуфера является ключевым моментом, особенно в системе домашнего кинотеатра.

Вот три совета, которые помогут найти идеальное место для вашего сабвуфера:

1. Считаем шнуры

Если для вашего сабвуфера требуется прямое подключение к ресиверу проводом, убедитесь, что вы можете спрятать провода в любом месте, где бы вы ни разместили сабвуфер.На провода, проложенные поперек пола, легко наступить, и со временем это может повредить провод, соединяющий сабвуфер и ресивер. Кроме того, провода на открытом воздухе могут быть опасностью споткнуться или жевать игрушку для вашего питомца. (Помните Рождественские каникулы Национального Пасквиля ?)

Если вы хотите перейти на беспроводную связь , вам также следует рассмотреть наши новые беспроводные сабвуферы, комплект беспроводных сабвуферов Klipsch WA-2 и совершенно новый беспроводной сабвуфер WA-3, которые работают с большинством сабвуферов Klipsch!

2.Углы и стены

Сабвуфер, расположенный в углу комнаты, может увеличить мощность сабвуфера, в результате чего сабвуфер будет звучать громче. Попробуйте поставить сабвуфер в угол и посмотреть, как он звучит. Однако, в зависимости от площади вашего пола, угол может оказаться неприемлемым вариантом для вашего сабвуфера, если он находится слишком далеко от зоны прослушивания.

Кроме того, непосредственная близость сабвуфера к плоской стене может вызывать резкий, урчащий и неприятный звук. И если ваш сабвуфер представляет собой портированную конструкцию (сабвуфер с отверстием для потока воздуха), вы должны держать его вдвое больше диаметра порта (обычно 6-12 дюймов) от стены, чтобы воздух мог выходить из порта. .

3. Метод поиска золотого пятна

Размещение сабвуфера в углу комнаты может увеличить его мощность и сделать звук громче.

Самое замечательное в сабвуфере (особенно в беспроводном сабвуфере) то, что он может быть расположен практически в любом месте на полу. Не существует формулы для определения лучшего места. И это действительно ваше личное предпочтение.

Чтобы добиться удовлетворительного звучания сабвуфера, для начала подключите сабвуфер и включите музыку или фильм, в котором много басов.Затем сядьте в таком месте, которое, по вашему мнению, вы будете больше всего слушать музыку и фильмы. Перемещайте сабвуфер, пока сабвуфер не будет звучать идеально. Если у вас есть семья, соседи по комнате или вы часто развлекаете других, убедитесь, что вы видите, как звучит сабвуфер в других местах, где будут сидеть ваши слушатели.

Если у вас есть большое пространство, которое вы пытаетесь покрыть плавными, объемными басами, и вам кажется, что вы не можете найти хорошее место, обеспечивающее идеальный звук, вы всегда можете добавить второй сабвуфер для выравнивания звука.(И еще бас в нашей книге всегда на высоте!)

Время отключения звука: где ВЫ бы разместили сабвуфер для оптимальной работы?

Обзор 12 лучших встраиваемых сабвуферов в 2020 году

Музыкальную систему с сабвуфером слушать особо не стоит. Однако вместо того, чтобы ставить сабвуфер на стол, производительность будет лучше с сабвуферами, встроенными в стену. Кроме того, он решает проблему пространства, которое может возникнуть в вашей комнате.Вы можете использовать сабвуфер вместе с телевизором, как в театре, или с музыкальной системой. Он отлично сочетается с дизайном или цветом стены и не будет выглядеть неудобно. Более того, это важно для встраиваемых в стену сабвуферов, поскольку в них не так много басов из-за небольшого размера динамика. Ниже приводится список лучших встраиваемых в стену сабвуферов, которые помогут превратить вашу комнату в кинотеатр.

Список 12 лучших встраиваемых сабвуферов

Последнее обновление 2020-12-20 в 15:43 (UTC + 0) / Партнерские ссылки / Изображения из Amazon Product Advertising API

№1.Встраиваемая АС центрального канала
