Что такое степень защиты IP и для чего она нужна
Степень защиты IP (Ingress Protection Rating) — это система классификации, которая определяет уровень защиты электрооборудования от проникновения твердых предметов и воды. Маркировка IP позволяет быстро оценить, насколько устройство защищено от внешних воздействий и в каких условиях его можно эксплуатировать.
Основные цели использования степени защиты IP:
- Защита пользователей от контакта с опасными токоведущими и подвижными частями оборудования
- Защита внутренних компонентов устройства от проникновения пыли, грязи и влаги
- Стандартизация требований к защите электрооборудования в разных странах
- Помощь в выборе оборудования для определенных условий эксплуатации
Расшифровка маркировки IP
Маркировка IP состоит из букв «IP» и двух цифр:
- IP — сокращение от «Ingress Protection» (защита от проникновения)
- Первая цифра (от 0 до 6) — уровень защиты от проникновения твердых предметов
- Вторая цифра (от 0 до 8) — уровень защиты от проникновения воды
Например, маркировка IP65 означает полную защиту от пыли (6) и защиту от струй воды с любого направления (5).
Степени защиты от проникновения твердых предметов
Первая цифра в маркировке IP обозначает уровень защиты от проникновения твердых предметов:
- IP0X — нет защиты
- IP1X — защита от предметов крупнее 50 мм
- IP2X — защита от предметов крупнее 12,5 мм
- IP3X — защита от предметов крупнее 2,5 мм
- IP4X — защита от предметов крупнее 1 мм
- IP5X — частичная защита от пыли
- IP6X — полная защита от пыли
Степени защиты от проникновения воды
Вторая цифра в маркировке IP обозначает уровень защиты от проникновения воды:
- IPX0 — нет защиты
- IPX1 — защита от вертикально падающих капель
- IPX2 — защита от капель под углом до 15°
- IPX3 — защита от дождя
- IPX4 — защита от брызг
- IPX5 — защита от струй воды
- IPX6 — защита от мощных струй воды
- IPX7 — защита при кратковременном погружении в воду
- IPX8 — защита при длительном погружении в воду
Как выбрать нужную степень защиты IP
При выборе степени защиты IP для электрооборудования следует учитывать несколько факторов:
- Условия эксплуатации оборудования (внутри помещения, на улице, в пыльной или влажной среде)
- Наличие риска механических повреждений
- Требования отраслевых стандартов и нормативов
- Стоимость оборудования с разной степенью защиты
Важно понимать, что более высокая степень защиты не всегда лучше. Например, для офисной техники достаточно базовой защиты IP20, а для уличного освещения может потребоваться IP65 или выше.
Особенности применения степени защиты IP в различных отраслях
Требования к степени защиты IP могут существенно различаться в зависимости от области применения оборудования:
Промышленное оборудование
Для промышленного оборудования часто требуется высокая степень защиты от пыли и влаги. Например:
- IP54 — для оборудования в цехах с умеренным уровнем пыли и влажности
- IP65 — для оборудования, работающего в условиях повышенной запыленности и влажности
- IP67 — для оборудования, которое может подвергаться кратковременному погружению в воду
Бытовая техника
Для бытовой техники требования к степени защиты IP зависят от назначения устройства:
- IP20 — для большинства бытовых приборов, используемых в сухих помещениях
- IP44 — для розеток и выключателей в ванных комнатах
- IP67 — для некоторых моделей смартфонов и умных часов с защитой от воды
Уличное освещение
Для уличных светильников обычно требуется высокая степень защиты от пыли и влаги:
- IP65 — минимальный уровень защиты для большинства уличных светильников
- IP66 — повышенная защита от сильных струй воды
- IP67 — для светильников, которые могут оказаться под водой при сильном дожде или наводнении
Ограничения системы IP и дополнительные стандарты
Степень защиты IP имеет некоторые ограничения и не учитывает все возможные факторы воздействия на оборудование. Поэтому существуют дополнительные стандарты и классификации:
- IK — степень защиты от механических воздействий
- NEMA — американский стандарт для классификации электрических шкафов
- Ex — маркировка взрывозащищенного оборудования
При выборе оборудования для специфических условий эксплуатации важно учитывать не только степень защиты IP, но и другие релевантные стандарты и требования.
Тестирование и сертификация оборудования на соответствие степени защиты IP
Для подтверждения соответствия заявленной степени защиты IP оборудование должно пройти специальные испытания в аккредитованных лабораториях. Основные этапы тестирования:
- Проверка защиты от проникновения твердых предметов с использованием специальных щупов и пылевых камер
- Проверка защиты от проникновения воды с применением различных методов орошения и погружения
- Оценка работоспособности оборудования после проведения испытаний
- Выдача сертификата соответствия заявленной степени защиты IP
Важно отметить, что производитель несет ответственность за достоверность заявленной степени защиты IP. Покупатели и пользователи оборудования имеют право запросить сертификаты, подтверждающие прохождение соответствующих испытаний.
изучаем степени защиты электроники от воды и пыли [перевод] • Stereo.ru
Вы, наверное, замечали, что на наушниках, умных часах и даже на смартфонах бывают некие маркировки вида «IPXY». Бывает, что в такой шифровке вместо «X» или «Y» стоят какие-нибудь цифры, например, «IPX5». Такие обозначения, как правило, используются производителями для указания водо- и пылезащищенности продукта. Что конкретно значат все эти цифры, и как нам это может помочь в повседневной жизни? Попробуем разобраться в этом вопросе, шаг за шагом дешифруя эти весьма распространенные, но редко объясняемые маркировки.
Что такое IPX?
Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально «IP» расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC).
Несмотря на это, чаще аббревиатуру «IP» расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты.
За пылезащиту отвечает «X»: цифра от 0 до 6 обозначает степень защиты. Нулевая степень не предусматривает вообще никакой защиты, а шестая — самую высокую (пыль не попадет внутрь даже при длительном воздействии). Большинство девайсов потребительского класса вообще не предусматривают никакой защиты от пыли (предполагается, что людям она и не нужна), поэтому этот показатель чаще оставляют нетронутым. Другими словами, мы видим просто «X» после «IP». Например, рейтинг IPX5 означает, что устройство не обладает никакой протестированной степенью защиты от пыли или крупных частиц.
Теперь о значении «Y». Эта буква указывает уровень защиты (от 0 до 8) от жидкостей. Ноль, разумеется, означает отсутствие защиты, а восьмерка позволяет погрузить устройство в воду на глубину до 3 метров на 30 минут. Технически существует и девятый уровень защиты от воды, но он не используется в обычной электронике.
Имейте в виду, что в мире электроники уровень защиты от жидкостей всегда имеет обозначение, даже если это «0». К примеру, маркировки «IP2X» вы не встретите, но зато можно увидеть «IP20».
Если вы уже понимаете, что самая лучшая защита от воды и пыли — это IP68, то вы уже кое в чем разобрались. Поздравляем, первый этап дешифровки пройден! Однако между условным IP00 и IP68 — очень большая пропасть, поэтому попробуем обратиться к конкретным примерам. Сосредоточимся на защите от воды. Кстати, пятый и шестой уровни защиты от пыли значат примерно одно и то же: пятая степень предполагает, что пыль может попасть внутрь устройства, но это никак не повлияет на работу; шестая степень гарантирует полную защиту от проникновения пыли.
IPX2
Степень защиты IPX2 обеспечивает небольшую устойчивость к жидкостям. Если человек вспотел, то проблем не будет, но класть IPX2-гаджет под кран нельзя. Защита IPX2 есть, например, у беспроводных наушников Samsung Galaxy Buds. Тесты показывают, что эти наушники спокойно выдерживают влажную среду: человек пробежал с ними 10 км, очень сильно вспотел, но Galaxy Buds не пострадали.
Тем не менее, мыть такие устройства нельзя — их следует протирать влажной тканью.
IPX4
Данный уровень обеспечит защиту от прямых брызг. Например, девайс IPX4 можно взять с собой, если вы собрались бежать марафон в плохую погоду или решили усиленно потренироваться в зале. Погружать IPX4-устройство в воду нельзя. Большинству спортивных наушников (проводных и беспроводных) присваивается именно такой уровень защиты, поэтому неполадок возникнуть не должно. К примеру, наушники Bose SoundSport Free обладают именно этой IP-степенью. Опять же, не пробуйте плавать с такой моделью.
IPX6
Вот теперь речь идет о более серьезной водозащищенности. IPX6 — это возможность взять устройство с собой в душ и не бояться его испортить. С другой стороны, не нужно так делать постоянно. Техника с маркировкой IPX6 все же не рассчитана на прямой контакт с водой: с такими гаджетами нельзя купаться в ванной, плавать, а также не стоит ронять IPX6-технику в унитаз. Зато портативные колонки IPX6 можно спокойно ставить рядом с бассейном.
IPX7/8
Если вы растяпа, который вечно роняет телефон, фотоаппарат и часы в воду, то вам лучше не покупать ничего с рейтингом ниже IPX7. Такая защита спасет вас от воды: гаджет выдержит погружение на один метр до 30 минут. Если хочется большего, то IPX8-устройство можно погрузить еще глубже (насколько именно — зависит от производителя) на те же полчаса.
Беспроводные колонки, рассчитанные на водную среду (например, UE Wonderboom и JBL Boombox), всегда обладают рейтингом не ниже IPX7. Таким же рейтингом могут похвастаться некоторые электронные читалки. Топовые смарфоны вроде Samsung Galaxy S9, S10 и iPhone XS/XS Max обладают полной защитой по стандарту IP68. Таким не страшна ни пыль, ни вода. Эти смартфоны можно аккуратно мыть, но необходимо делать все по инструкции.
Уровень IPX8 подразумевает все степени защиты от IPX1 до IPX7?
Нет. Это немного раздражает, но каждый IPX-стандарт независим. Если производитель ничего не указал дополнительно, то нет гарантии, что гаджет, который можно погружать под воду, спокойно выдержит струю воды.
Например, у Sony есть наушники XBR-510AS. Эта модель промаркирована по стандарту IPX5/7. То есть эти наушники не боятся брызг и не пострадают, если их случайно уронить в воду.
Чтобы перестраховаться, всегда изучайте спецификации. Возьмем iPhone XR с рейтингом IP67, который можно погрузить в воду на 30 минут. Если почитать инструкцию, можно найти некоторые предупреждения:
iPhone XR защищен от брызг, воды и пыли. Устройство было протестировано в лаборатории и получило рейтинг IP67 по стандарту IEC 60529 (максимальная глубина — 1 м, максимальное время — 30 минут). Брызги, вода и пыль не являются нормальными условиями эксплуатации, со временем степень защиты может снизиться. Поломки, возникающие в результате контакта с жидкостью, не являются гарантийными.
В общем, рейтинг IP67 в данном случае не говорит о том, что со смартфоном нужно мыться или плавать.
Уровень IPX8 подразумевает водонепроницаемость?
Нет. Термин «водонепроницаемый» имеет мало отношения к действительности.
По-настоящему водонепроницаемое устройство вообще не позволяет воде попасть внутрь ни при каких условиях. Такое бывает крайне редко. Упомянутый рейтинг IPX8 обеспечивает работоспособность устройства после случайного или допустимого контакта с водой, но это не значит, что гаджет нужно постоянно использовать под водой.
На самом деле, если вам попались водонепроницаемые гаджеты (часы, например) с соответствующими маркировками, то стопроцентной гарантии, что вещь выживет после погружения в воду еще нет. Если в спецификациях ничего не сказано, то купленный вами продукт, скорее всего, не проходил индивидуальных тестов. Производители тестируют лишь один новый экземпляр, а все остальные устройства той же конфигурации получают маркировку, указывающую на водонепроницаемость.
Если вам нужно устройство, которое рассчитано на подводное использование и дайвинг, то следует обратить внимание на специализированные продукты с рейтингом по стандарту ISO 6425. Часы с такой защитой проходят индивидуальные тесты и должны выдержать погружение на 25% глубже, чем заявлено в маркировке.
Кроме того, такие часы можно использовать под водой многократно в течение длительных периодов. Перепады давления при погружениях и подъемах не должны влиять на работу устройства.
Что делать, если IP-маркировки нет?
Наверное, вы замечали, что многие устройства без проблем переживают пыль и влагу даже без рейтинга защиты. Бывало такое, что бегали с наушниками Apple AirPods (у них не указана степень защиты), а потом протирали их мокрой тканью? В общем, иногда это зависит от конструкции, а иногда просто от удачи. IP-рейтинг является единственным индикатором того, что производитель как-то позаботился об использовании своего продукта в определенных условиях.
Но не забывайте читать инструкции, чтобы знать условия гарантии. Как уже сказано выше, даже топовая защита IP67 смартфона iPhone XR не позволяет защитить гарантией повреждения от контактов с жидкостями.
Оригинал: IP what? Explaining water and dust resistance for audio gear
Степень защиты по стандарту IP
Ingress Protection Rating (степень защиты от проникновения) — система классификации степеней защиты оболочки электрооборудования и других устройств от проникновения твёрдых предметов, пыли и воды по ГОСТ 14254-96 (МЭК 529-89 CEI 70-1 EN 60529).
Данный стандарт был разработан на основе стандарта МЭК 60529 1989 г. и действует с 1 января 1997 г.
ГОСТ 14254-96 (МЭК 529-89) — Степени защиты, обеспечиваемые оболочками (код IP). Английское название: Degrees of protection provided by enclosures (IP code). Настоящий стандарт распространяется на группировку изделий, охватываемых Международной Электротехнической Комиссией (изделия для обеспечения информационных технологий, электротехнические и приборостроения), напряжением не более 72,5 кВ.
Степень защиты это способ защиты, который проверяется стандартными испытаниями, cстепень защиты обеспечивается оболочкой от доступа к опасным токоведущим и опасным механическим частям оборудования, от попадания внешних твердых предметов и воды внутрь оболочки.
-
буквы кода «IP» являются сокращением слов «International Protection»
-
первый индекс: цифры от 0 до 6 либо заменяющая их буква «Х»
-
второй индекс: цифры от 0 до 8 либо заменяющая их буква «Х»
Часто защита от попадания жидкостей автоматически обеспечивает защиту и от проникновения.
Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
На сегодняшний день стандарт DIN 40050-9 (Германия) расширяет IEC 60529 до степени защиты IP69K. Данная степень применяется для высокотемпературных моек с высоким давлением. Корпуса с этой степенью защиты имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.
Степень IP69K была изначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке, сейчас данная степень все чаще находит применение в других областях (пищевая и химическая промышленность).
Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, гост 14254-96).
Первый индекс указывает на защиту оболочки от проникновения твердых тел
Вторый индекс указывает на защиту оболочки от вредного воздействия воды

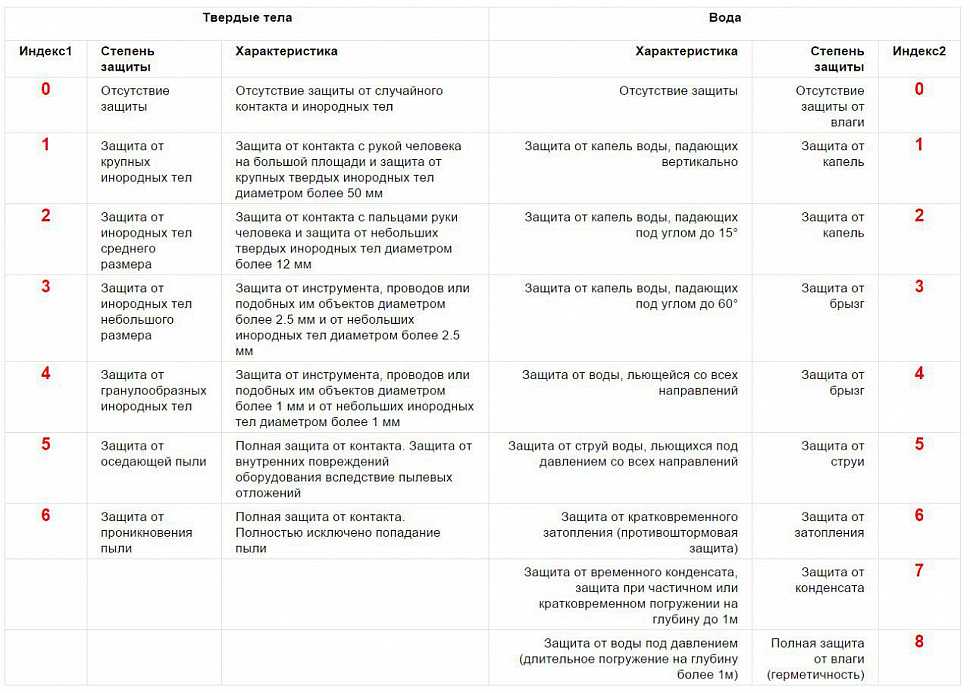

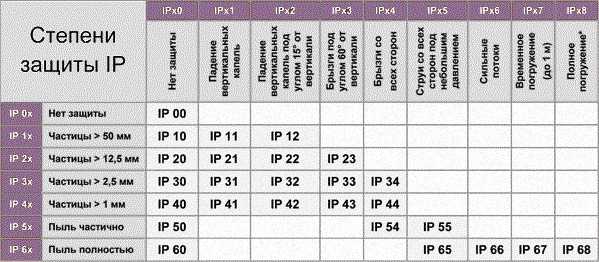

Защита от проникновения твердых тел
Нет защиты
Защита от твердых тел размером >=50 мм
Защита от твердых тел размером >=12,5 мм
Защита от твердых тел размером >=2,5 мм
Защита от твердых тел размером >=1,0 мм
Частичная защита от пыли
Полная защита от пыли
Защита от вредного воздействия воды
Нет защиты
Защита от капель конденсата, падающих вертикально
Защита от капель, падающих под углом до 15°
Защита от капель, падающих под углом до 60°
Защита от брызг, падающих под любым углом
Защита от струй, падающих под любым углом
Защита от динамического воздействия потоков воды (морская волна)
Защита от попадания воды при погружении на определенную глубину и время
Защита от воды при длительном погружении под давлением
IP-кодов для начинающих — Bytronic Vision Intelligence
опубликовано Bytronic Admin
Код IP является международно признанной системой классификации. Это стандартный способ описания
, сокращение от Ingress Protection Rating (или иногда International Protection Rating), он классифицирует и оценивает степень защиты от проникновения твердых предметов, от рук до капель воды.
Это особенно полезно в проектировании и производстве, потому что дает нам представление о типах оборудования, которое мы можем использовать в сложных условиях.
Код IP
Сам код состоит из букв «IP», за которыми следуют две одиночные цифры. Первая цифра указывает уровень защиты корпуса от твердых частиц. Защита от проникновения жидкости обозначается второй цифрой.
Иногда вы увидите код IP с дополнительной буквой на конце: это необязательно и означает «другие средства защиты».
В прошлом для обозначения устойчивости к механическим воздействиям использовалось число, но оно больше не используется.
Сведения о степени защиты IP
Защита от твердых частиц
- 0 = никакой защиты
- 1 = Защищает от предметов размером более 50 мм, таких как кулак, но если вы приложите небольшое усилие, чтобы коснуться рассматриваемого предмета, вы не будете защищены
- 2 = Защита от объектов размером более 12,5 мм, таких как пальцы или планка Mars
- 3 = Защита от объектов размером более 2,5 мм, таких как инструменты, толстые провода или ключи
- 4 = Защита от предметов размером более 1 мм, включая большинство проводов, винтов и всего, что вы можете попытаться воткнуть в машину
- 5 = Защита от пыли: обеспечивает полную защиту от прикосновения, а также предотвращает попадание пыли в количествах, достаточно больших, чтобы вызвать проблемы
- 6 = Пыленепроницаемость: даже самая мелкая пыль вызывает отвращение.
Защита от проникновения жидкости
- 0 = без защиты
- 1 = Вертикально падающие капли воды не повредят оборудование (эквивалентно 1 мм осадков в минуту)
- 2 = Вертикально падающие капли воды не повредят оборудование, если оно наклонено под углом до 15° (эквивалентно 3 мм осадков в минуту)
- 3 = Защита от брызг воды при давлении 80-100 кПа
- 4 = Защита от брызг воды при том же давлении
- 5 = Защита от мощных струй воды
- 6 = Защита от проникновения воды при погружении объекта на глубину до одного метра
- 7 = Защита от попадания воды при погружении объекта более чем на метр под воду
«Другая защита»
Буквы A-D описывают конкретные предметы, которые не могут проникнуть сквозь предмет. Последние четыре буквы просто дают немного больше информации об условиях испытаний, которые привели к присвоению рейтинга IP.
- A = тыльная сторона ладони
- B = Палец
- С = Инструмент
- D = Проволока
- H = Высоковольтное устройство
- M = Устройство движется во время теста водой
- S = Устройство стоит на месте во время теста водой
- Вт = Погодные условия
Кодировка IPX
Буква X используется для обозначения того, что производитель не должен указывать цифру.
Для этого есть ряд причин, например, маркетинговые соображения. Класс защиты IP2X обычно используется для электрических изделий: например, все розетки имеют степень защиты IP2X, что свидетельствует о том, что люди не могут просунуть пальцы в отверстия.
Это действительно полезная информация об IP-адресе…
Вся вышеизложенная информация очень хороша, но вот что действительно интересно: люди склонны полагать, что такой хороший, обнадеживающий рейтинг, как IP67, обеспечит защиту от всего. Этого не будет.
Погружение отличается от распыления: погружение не повредит часть оборудования со степенью защиты IPX7. Однако тот же самый элемент оборудования может быть полностью разрушен при воздействии струй распыляемой жидкости.
Это может привести к огромным проблемам при выборе оборудования для сложных условий, и недавно мы преподали нам несколько тяжелых, но полезных уроков. Мы доставили оборудование с классом защиты IP67 на завод, который регулярно поливают водой.
К сожалению, он не был таким водонепроницаемым, как нам казалось, поэтому нам нужно переосмыслить его.
Мораль этого блога? Тщательно выбирайте оборудование с классом защиты IP. Если вы будете иметь дело с разбрызгиванием воды, выберите IPX3. Если вам не нравится поверхностное погружение, выберите IPX6. Не выбирайте IP67 и полагайте, что он справится со своей задачей.
Полное руководство по кодам IP
Коды IP (или рейтинги защиты от проникновения или международные рейтинги защиты) были разработаны Европейским комитетом по электротехнической стандартизации (CENELEC).
Код определяет степень защиты людей, оборудования внутри корпуса и проникновения воды в электрические шкафы при правильной установке.
Он не определяет какую-либо степень защиты от взрывов, влажности, агрессивных химикатов, грибков или проникновения паразитов.
Однако корпуса с высокой степенью защиты от проникновения воды часто изготавливаются с нитриловыми уплотнениями. Эти уплотнения защитят оборудование от смазочно-охлаждающих жидкостей, охлаждающих жидкостей и многих масел, но они специально не тестируются против этих жидкостей.
Частью испытания является только проникновение воды. Уплотнение не защищает от гидравлических жидкостей, смазочных материалов и других жидкостей. Защиту от них можно обеспечить с помощью уплотнений Viton, но для этого требуется специальная консультация.
Как читать коды IP
Международный стандарт IEC 60529, подготовленный Международной электротехнической комиссией (IEC), определяет стандартные степени защиты. Он состоит из букв IP, за которыми следует первая цифра, определяющая защиту от твердых предметов, и вторая цифра, определяющая защиту от проникновения воды.
Иногда третья цифра обозначает защиту от механических воздействий. В большинстве случаев это опускается, поскольку не является частью IEC 60529..
Целью кода является предоставление более строгого определения защиты, а не простых терминов, таких как водонепроницаемость или пыленепроницаемость.
Например, электрическое устройство или розетка со степенью защиты IP22 защищены от проникновения пальцев и не пострадают, если на них попадет вертикальная капля воды.
Если указан только один класс защиты, то вторая цифра заменяется на «Х». Корпус IP2X защищен только от проникновения пальцев, но не от проникновения воды.
Третья цифра добавляется, если корпус защищен от механического воздействия. IP224 означает, что розетка или другой корпус защищены от проникновения пальцев, вертикально капающей воды и падения груза весом 500 г с высоты 40 см.
Если корпус не имеет защиты от механического воздействия, после «IP» используются только две цифры. В этом случае «X» не добавляется.
Справочное руководство по кодам IP
Первая цифра IP
Первая цифра IP определяет защиту от твердых посторонних предметов.
| Первая цифра | Определение |
|---|---|
| 0 | Без специальной защиты. |
| 1 | Защита от твердых предметов размером более 50 мм, таких как случайное прикосновение тыльной стороной ладони. А вот от преднамеренного контакта с частями тела защиты нет. |
| 2 | Защита от проникновения предмета размером более 12,5 мм, например пальца человека. |
| 3 | Защита от проникновения предметов размером более 2,5 мм. К ним относятся инструменты и провода. |
| 4 | Защита от твердых предметов размером более 1 мм, таких как большинство проводов, шурупов и гвоздей. |
| 5 | Ограниченная защита от проникновения пыли. Часть пыли проникнет, но не осядет. |
| 6 | Полная защита от любого проникновения пыли. |
Вторая цифра IP
Вторая цифра IP определяет степень защиты от жидкостей, т.е. проверена на вредное воздействие воды.
е. конденсата.
