Какие основные семейства микроконтроллеров с флэш-памятью существуют на рынке. Чем отличаются MSP430, AVR, PIC и ATmega128. Как выбрать оптимальный микроконтроллер для своего проекта. На что обратить внимание при сравнении характеристик разных моделей.

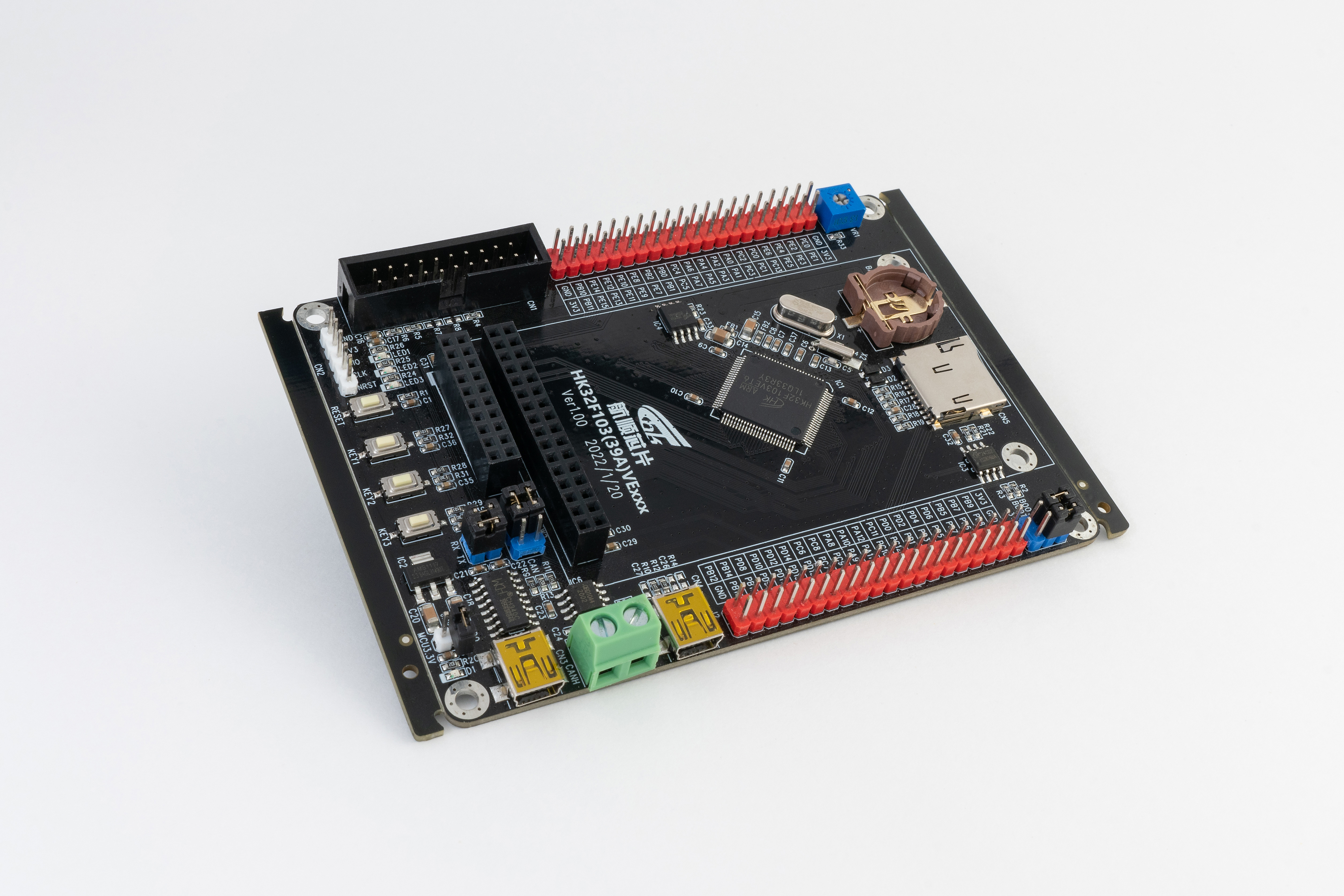

Популярные семейства микроконтроллеров с флэш-памятью
Микроконтроллеры с флэш-памятью получили широкое распространение благодаря возможности многократного перепрограммирования и удобству отладки. Рассмотрим наиболее популярные семейства таких микроконтроллеров:
- MSP430 от Texas Instruments
- AVR от Microchip (ранее Atmel)
- PIC от Microchip
- ATmega128 и другие 8-битные AVR
Микроконтроллеры MSP430 — экономичные и универсальные
Семейство MSP430 от Texas Instruments отличается сверхнизким энергопотреблением и универсальностью применения. Основные особенности MSP430:
- 16-битная RISC-архитектура
- Напряжение питания от 1.8В до 3.6В
- До 256 КБ флэш-памяти программ
- До 16 КБ ОЗУ
- Множество периферийных модулей
- Режимы пониженного энергопотребления
MSP430 хорошо подходят для портативных устройств с батарейным питанием. Какие задачи лучше всего решать на MSP430? Это могут быть измерительные приборы, медицинские имплантаты, беспроводные датчики и другие приложения, требующие длительной автономной работы.
Микроконтроллеры AVR — производительные и недорогие
Семейство AVR от Microchip (ранее Atmel) включает 8-битные и 32-битные микроконтроллеры. Рассмотрим особенности 8-битных AVR:
- Модифицированная Гарвардская архитектура
- Производительность до 1 MIPS/МГц
- От 1 до 256 КБ флэш-памяти
- От 32 байт до 16 КБ ОЗУ
- Напряжение питания от 1.8В до 5.5В
- Встроенные АЦП, ЦАП, компараторы
AVR отличаются хорошим соотношением цена/производительность. Они широко применяются в бытовой электронике, системах управления, промышленной автоматике. Для каких проектов лучше выбрать AVR? Это могут быть различные контроллеры, роботы, квадрокоптеры и другие устройства, где важны производительность и невысокая стоимость.
Микроконтроллеры PIC — с богатой периферией
Семейство PIC от Microchip включает 8-битные, 16-битные и 32-битные микроконтроллеры. Особенности 8-битных PIC:
- Гарвардская архитектура
- Напряжение питания от 1.8В до 5.5В
- До 128 КБ флэш-памяти программ
- До 4 КБ ОЗУ
- Богатый набор периферийных модулей
- Высокая степень интеграции
PIC отличаются большим выбором периферийных модулей и хорошей поддержкой. Для каких задач оптимально подходят PIC? Это могут быть встраиваемые системы управления, измерительные приборы, системы сбора данных и другие приложения, требующие разнообразной периферии.
Микроконтроллер ATmega128 — мощный представитель AVR
ATmega128 — один из самых мощных 8-битных микроконтроллеров семейства AVR. Его основные характеристики:
- 128 КБ флэш-памяти программ
- 4 КБ EEPROM
- 4 КБ ОЗУ
- Тактовая частота до 16 МГц
- 53 программируемых линии ввода/вывода
- Два 8-битных и два 16-битных таймера
- 8-канальный 10-битный АЦП
ATmega128 хорошо подходит для сложных встраиваемых систем управления. Какие проекты можно реализовать на его базе? Это могут быть системы «умного дома», промышленные контроллеры, роботы и другие устройства, требующие высокой производительности и большого объема памяти программ.
Сравнение характеристик микроконтроллеров
При выборе микроконтроллера для своего проекта важно сравнить ключевые характеристики разных моделей:
- Разрядность и архитектура процессора
- Тактовая частота
- Объем флэш-памяти программ
- Объем ОЗУ и EEPROM
- Напряжение питания
- Энергопотребление
- Набор периферийных модулей
- Количество линий ввода/вывода
- Поддержка отладки
Также важно учитывать наличие средств разработки, документации и примеров кода для выбранного микроконтроллера. Это позволит быстрее освоить работу с ним и сократить время разработки проекта.
Выбор оптимального микроконтроллера для проекта
Как выбрать наиболее подходящий микроконтроллер для своего проекта? Необходимо учесть следующие факторы:
- Требования к производительности и объему памяти
- Необходимые периферийные модули
- Требования к энергопотреблению
- Условия эксплуатации устройства
- Стоимость и доступность компонентов
- Наличие средств разработки и отладки
- Опыт работы с определенной архитектурой
Правильный выбор микроконтроллера позволит оптимизировать характеристики устройства и сократить время разработки. Для сложных проектов имеет смысл рассмотреть несколько вариантов и выбрать оптимальное решение.

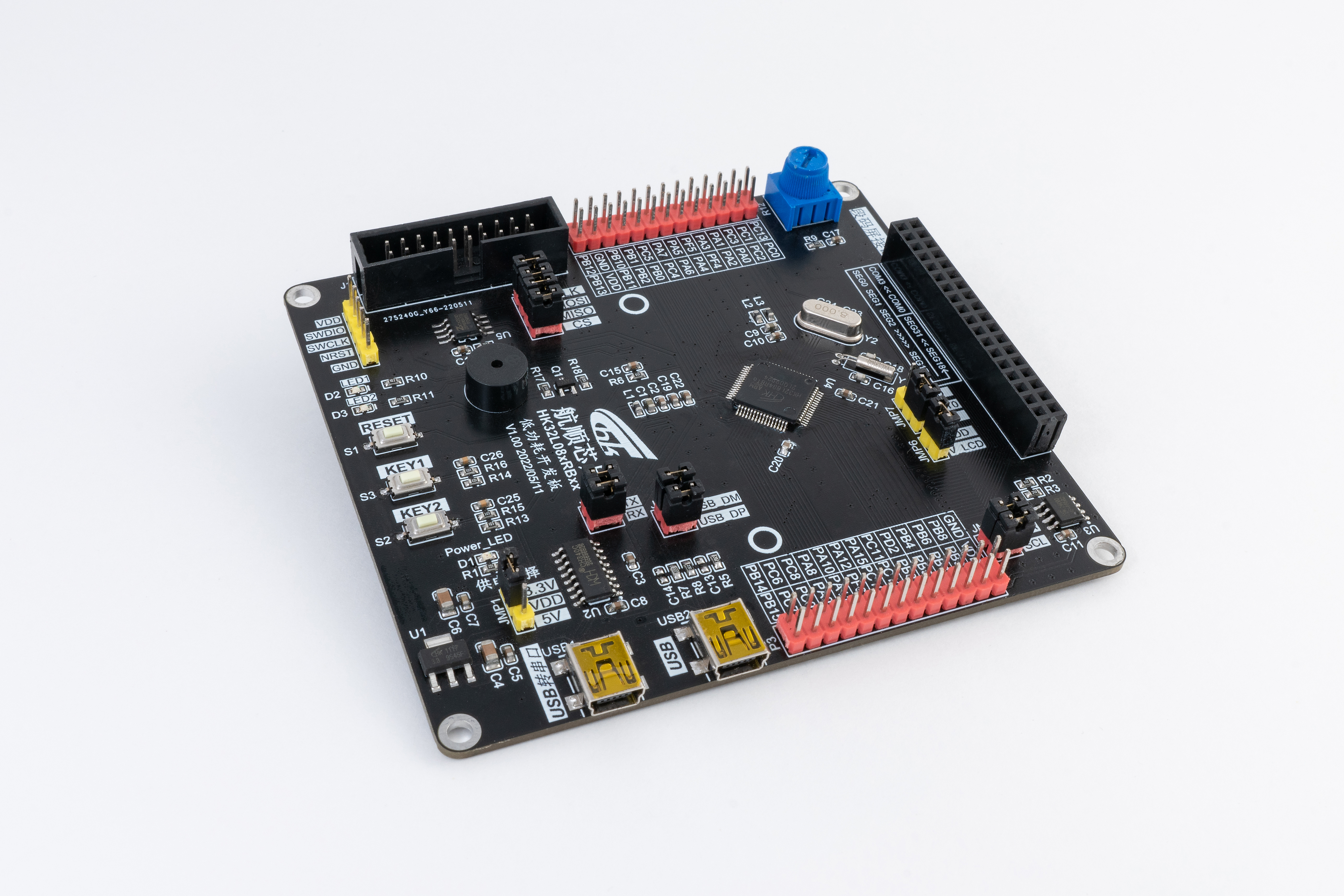

Программирование и отладка микроконтроллеров
- Программаторы для записи прошивки
- Внутрисхемные отладчики
- Эмуляторы
- Среды разработки (IDE)
- Компиляторы и ассемблеры
Важно выбрать удобные инструменты, которые поддерживают выбранный микроконтроллер. Это позволит эффективно разрабатывать и отлаживать программное обеспечение. Какие среды разработки наиболее популярны? Для AVR это может быть Atmel Studio, для PIC — MPLAB X, для MSP430 — Code Composer Studio.
Перспективы развития микроконтроллеров с флэш-памятью
Микроконтроллеры с флэш-памятью продолжают активно развиваться. Основные тенденции их развития:
- Увеличение производительности при снижении энергопотребления
- Рост объемов встроенной памяти
- Интеграция новых периферийных модулей
- Повышение степени интеграции (системы на кристалле)
- Развитие средств разработки и отладки
Микроконтроллеры становятся все более универсальными и функциональными устройствами. Это открывает новые возможности для их применения в различных областях электроники и приборостроения.
Сторінку не знайдено. імпорттайм
Сторінку не знайдено
Помилка 404
Запитуваний вами товар або послуга не знайдені, пропонуємо вам переглянути інші подібні пропозиції. Також ви можете скористатися пошуком, щоб знайти потрібні вам товари або послуги. Щоб переглянути інші товари з цієї ж групи, перейдіть за посиланням Мікросхеми.
Купити
eyJwcm9kdWN0SWQiOjI0MzQzOTAyNywiY2F0ZWdvcnlJZCI6NDAwMTAzLCJjb21wYW55SWQiOjIyNzY1OTYsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjgwMTU3NjUwLjY1OTQ5MDgsInBhZ2VJZCI6IjlmODBlODA3LTEwNWUtNDAyZS1iMGY0LTVhMDY3MTgzMDRhMCIsInBvdyI6InYyIn0.Sq56_GbhnNnWdO7f_8jZbKWbfqUMtZRo3ExAJRU5C6Y» data-advtracking-product-id=»243439027″ data-tg-chain=»{"view_type": "preview"}»>-
Купити
eyJwcm9kdWN0SWQiOjI0MzQzOTMwNywiY2F0ZWdvcnlJZCI6NDAwMTAzLCJjb21wYW55SWQiOjIyNzY1OTYsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjgwMTU3NjUwLjY2MTA2NiwicGFnZUlkIjoiYzdmZTMwZWYtYWQ2Yy00OTE2LWJjNTktNTgyMzdiZDY0MjEwIiwicG93IjoidjIifQ.sBCAftM4k7zAhE1AsAGsVxjl21WujotStRYIEkwOUTk» data-advtracking-product-id=»243439307″ data-tg-chain=»{"view_type": "preview"}»> Купити
eyJwcm9kdWN0SWQiOjIwMjc5NDc0OCwiY2F0ZWdvcnlJZCI6NDAwMTAzLCJjb21wYW55SWQiOjIyNzY1OTYsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjgwMTU3NjUwLjY2NDk3NzYsInBhZ2VJZCI6IjM4YTczMzUzLWNhODktNDU5OC1iMmYyLTBjZmU0NjM1NzE1NyIsInBvdyI6InYyIn0._-4sASFQTHSuFqEfJKRW2HLmNK_Y7VsJNLRhbMdGnQI» data-advtracking-product-id=»202794748″ data-tg-chain=»{"view_type": "preview"}»> Купити
Купити
eyJwcm9kdWN0SWQiOjI0MzQzNTk0OCwiY2F0ZWdvcnlJZCI6NDAwMTk5LCJjb21wYW55SWQiOjIyNzY1OTYsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjgwMTU3NjUwLjY3MTg2MDUsInBhZ2VJZCI6IjgwMTBlYzFiLTM2NDktNGZkNS1hNjMyLTg2MGFjYmRjZWZkNiIsInBvdyI6InYyIn0.8mF0UT3xnnHlTlbmKKupOhs06bVAxGJ9dWMp7WNW1MA» data-advtracking-product-id=»243435948″ data-tg-chain=»{"view_type": "preview"}»>Купити
eyJwcm9kdWN0SWQiOjI0MzQyNDk2MywiY2F0ZWdvcnlJZCI6MTQxOTA4LCJjb21wYW55SWQiOjIyNzY1OTYsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjgwMTU3NjUwLjY3MzUxNTgsInBhZ2VJZCI6ImZmZDU2MjVmLTlmNzEtNGM5OC1hZTA1LTU5NTdjMDg4NDRkMCIsInBvdyI6InYyIn0.wQf00zfHEkMlDO4I3C9CenEKP2EcEa8iTo_tYbBreJQ» data-advtracking-product-id=»243424963″ data-tg-chain=»{"view_type": "preview"}»>
Купити
Купити
Купити
Купити
Купити
Купити
Усі товари та послуги
STK4044 Включение питания. | diyAudio
#1
- #1
Я купил эти печатные платы со всеми установленными компонентами. Я хотел бы узнать больше об их питании. При 100 Вт RMS на 8 Ом на модуль мне сказали, что в идеале я бы использовал тороидальный 38-0-38 250 ВА.
Мне не нужно столько энергии. Я бы уменьшил напряжение, ток или и то, и другое, чтобы они составляли около 50 Вт RMS. Я бы предпочел не затухать и на полной мощности быть самым громким, который я когда-либо использовал в ситуации мониторинга ближнего поля. Я также хотел бы знать, какая мощность сигнала мне нужна для управления ими. На плате установлены 2 STK4044XI. Я надеюсь использовать эту пару для динамиков с двухканальным усилением.
Спасибо
#2
- #2
скорее всего это сделает стандартный компьютерный сигнал
#3
- #3
Я бы следил за техническими данными для всех деталей схемы.
http://www.datasheetcatalog.org/datasheet/sanyo/STK4044II.pdf
Возможно, ориентируйтесь на -/+45 DC, что предполагает трансмиссию 30-0-30. В любом случае напряжение переменного тока будет выше при низкой нагрузке. 50 Вт RMS/8 Ом — это 28 вольт RMS или 40 вольт пик/пик.
Сначала включите тестер ламп… на всякий случай, если есть какие-либо ошибки в конструкции… это может спасти STK от повреждения
«Мощность сигнала» (вы имеете в виду напряжение), необходимая для полного выхода, зависит от значений компонентов обратной связи. Это 56К и 560 Ом в цепи приложения. Они дают коэффициент усиления (56000+560)/560, что равно 101. Таким образом, для выхода 28 вольт RMS вам нужно применить 28/101, что составляет 277 мВ RMS. На практике это означает линейный уровень и пассивный регулятор громкости.
#4
- #4
Можно ли ожидать хороших результатов от этих модулей? Я хотел бы загнать Dynaudio 17w75 с одного модуля и Dynaudio D28/2 с другого. Я надеюсь превзойти качество моего голубого неба, в котором использовались советы 35 и 36. Мне не нужно много энергии. Я всегда ослаблен, когда работаю за своим столом.
#5
- #5
Думаю, звук у них должен быть в порядке. Внутренняя эквивалентная схема показывает квазикомплементарный выход (два npn), так что это служит хорошим предзнаменованием для акустики.
#6
- #6
Сегодня я многому учусь. У меня валяется несколько трансформаторов. Я подключил один и обнаружил, что у него 30-0-30. Я чувствовал себя счастливым! Когда я подключился напрямую, у меня повысилось напряжение. У меня было около -51 и +51. Я думал, что лампочка ограничивает ток, но, очевидно, также вызывает падение напряжения. У меня есть еще один трансформатор. Это 22-0-22. Будет ли это слишком слабо для прослушивания этих усилителей?
#7
- #7
Лампа предназначена для ограничения, поэтому при потреблении тока напряжение немного падает.
22-0-22 вполне подойдет, и вы можете обнаружить, что он дает всю выходную мощность, которая вам нужна при реальном использовании. Вероятно, около 40 Вт RMS.
Дополнительным бонусом является то, что чем ниже напряжение питания и тем меньше требуется радиатора.
#8
- #8
Питание подключено. Он сидит на -31 В постоянного тока и +31 В постоянного тока. Все эти маленькие детали были такими неожиданными! Я действительно думал, что это будет легче, чем это. С другой стороны, причина, по которой я оставил автомобильную сферу, чтобы изучать электронику, заключалась в том, что мне нужна была стимуляция. Эти недавние проекты были далеки от замены явно обгоревших компонентов и удачи в 51% случаев.
Большое спасибо!
#9
- #9
ВАУ!!! Это моя первая законченная схема любого значения. Похоже, у меня заканчивается ток, когда я запускаю его на более высоких уровнях. Я заметил больше высокочастотной энергии, чем все другие усилители, которые я использовал на полосе My Tag 2. Возможно, чего-то не хватает или это именно та прозрачность, которую я искал?
#10
- #10
Не слыша его, я не хотел бы говорить, что вы слышите
Следующим шагом будет использование прицела и подтверждение того, что все в порядке, но если у вас нет доступа к одному, все еще есть пару вещей, чтобы проверить.
Блок питания. Подтвердив, что все работает, я предполагаю, что теперь вы работаете на полной мощности сети без лампочки. Так что проверяйте напряжение на шине с помощью вашего измерителя, когда вы увеличиваете громкость. Блок питания должен держать без просадок напряжения.
Другой момент — проверить схему заземления. В частности, я бы удостоверился, что обратная связь динамика идет непосредственно к источнику питания, а не к каким-либо точкам на печатной плате.
#11
- #11
Правда? Минусовой провод динамика будет подключаться к моей земле между конденсаторами и резисторами? Понятно. У меня напряжение на рейке упало до 29vdc, когда я увеличил громкость. Это шло к двум двухполосным динамикам. В моей системе он сейчас работает от активного кроссовера, управляя одним dynaudio 6 дюймов на модуль. Достаточная мощность без падения напряжения. Я нашел трансформатор побольше с 30-0-30, он был на 6-амперном предохранителе. Завтра, Хочу попробовать запустить вторую пару модулей, чтобы у меня был стерео двухканальный.Также нашел несколько конденсаторов 8200мкФ 50 Вольт.Будут ли они лучше по питанию чем 6800мкФ?Хотелось бы также в ближайшем будущем подключите что-нибудь такое, чтобы я не слышал, как они включаются и выключаются.
Если я недостаточно ясно выразился. СПАСИБО!!! Я слышу прозрачность, детализацию, клавиши пианино уходят в небытие, а не падают с обрыва. Эта установка превосходит систему Blue Sky, за которую я дорого заплатил, а также любую другую систему ближнего поля стоимостью менее 2000 долларов. Я одолжил 4-канальный автомобильный усилитель, который мой друг купил более чем за 500 долларов, и он не был даже отдаленно близок по качеству. Должен сказать, что мой старенький автомобильный усилитель Orion пока хорошо справляется с D28/2, но в конечном итоге я хочу избавиться от читерства, используя автомобильные усилители. Я просто очень взволнован этим усилителем, который вы помогли мне создать.
#12
- #12
Когда дело доходит до заземления, помните, что каждый проводник, будь то провод или печатная плата, представляет собой сопротивление. Спросите себя, может ли ток, протекающий по этой линии, вызвать проблему, если что-то еще соединится по ее длине.
Это может дать вам некоторое представление. Это блуждающая нить, но должна помочь. Переходите к постам № 14 и 38
http://www. diyaudio.com/forums/solid-state/101321-3-stage-lin-topology-nfb-tappings.html#post1623053
Разница в реальном выражении между 6800 и 8200 мкФ минимальна и либо все должно быть в порядке. Слишком большие размеры тоже могут принести свои проблемы. Чем больше колпачки, тем больше импульсы зарядки, но за более короткое время. Помните, что мостовой выпрямитель работает только на «концах» переменного напряжения, когда пиковое переменное напряжение превышает заряд на конденсаторах. Большие конденсаторы меньше падают между каждым циклом, но для возврата этой энергии требуется больший ток за меньшее время. Маленькие конденсаторы заставляют мост работать дольше (поскольку напряжение на конденсаторе больше падает между циклами), но пиковый ток меньше.
Высокие токи увеличивают «потери в меди» в трансформаторе и могут вызвать насыщение и перегрев.
Таким образом, на практике подойдет любой диапазон от 3300 мкФ до 10 000 мкФ.
Для стуков при включении нужно простое надежное реле задержки, примерно такое.
http://www.diyaaudio.com/forums/solid-state/224957-simple-universal-speaker-delay-using-triac.html
В посте #24
есть несколько видеоклипов о том, как это работает.
№13
- №13
Искажение STK
Измерения
№14
- №14
Я бы предпочел шины +/- 25 вольт.
Это должно дать около 50 Вт.
Показать скрытый контент низкого качества
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь
Верх Низ
Совместимость с ИСSTK4044 | diyAudio
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Перейти к последнему
#1
- #1
Здравствуйте! Я ремонтирую усилитель Grundig Fine Arts, у которого вышел из строя один канал. Усилитель рассчитан на 100 Вт на канал и использует две микросхемы STK4044-X. В поисках замены я увидел микросхему STK4044-V, которую можно купить менее чем за полцены. В качестве замены подойдет? В идеале я должен заменить его на точно такой же тип, но у меня есть только ограниченные деньги, чтобы потратить на усилитель, из-за того, что моя машина продувает радиатор
Я нашел таблицу данных для серии микросхем (ссылка указана ниже), и в ней перечислены некоторые данные, но я надеюсь, что есть кто-то, кто может посмотреть на цифры и лучше объяснить разницу между ними и то, как это может измениться. производительность усилителя и т. д. Заранее спасибо за любую помощь, которую может предложить любой.
Ссылка на техническое описание: http://www.alldatasheet.com/datasheet-pdf/pdf/116086/ETC1/STK4044X.html
#2
- #2
Версия V кажется самой старой. Обычно все версии совместимы вперед, но не всегда назад. В более новых версиях ожидается несколько лучшая производительность, например, лучший коэффициент шума, большее усиление и т. д. В этом случае, похоже, не будет никаких проблем.
#3
- #3
проверьте эту тему:
http://www.diyaudio.com/forums/chip-amps/187226-connecting-stk-hibryds-2.html (особенно сообщение №12)
http://www.diyaudio. com/forums/parts/97918-stk4141-not-always-stk4141.html
http://www.diyaudio.com/forums/soli…ic-integrated-circuit-amplifier-overview.html
сравните следующие спецификации с схема в вашем сервис мануале:
http://www.datasheetcatalog.org/datasheet/sanyo/STK4044II.pdf
http://www.datasheetcatalog.org/datasheet/sanyo/STK4044V.pdf
http://pdf1.alldatasheet.com/datasheet-pdf /view/41561/SANYO/STK4044XI.html
другие URL:
http://www.datasheetcatalog.org/datasheets2/16/1638798_1.pdf (обзор STK)
http://semicon.sanyo.com/en/ hybrid/audio.php
http://www.turuta.md/demobook/STK-STR-2011-sample.pdf
http://www.eca.de/download/books/audiosample.pdf (STK перейти к 6 -10 до 6-12)
http://www. sound-thinking.org/index.php?showtopic=3021 (сообщение от 16 июня 2007 г., 17:10)
все версии STK4044:
http://semicon.sanyo.com/en /search/…&status3=present&row_count=1&Submit322=Поиск
Последнее редактирование:
#4
- #4
Я, вероятно, получу чип STK4044XI в качестве замены, в том числе после того, как он работает по той же цене, что и STK4044V, но выглядит новее, чем STk4044X, который он заменит, а также имеет более низкий показатель искажений. Если есть заметная разница между левым и правым каналом, я просто заменю и другую сторону.
Если у кого-то есть причины не использовать чип 4044XI, пожалуйста, сообщите мне.
#5
- #5
Выглядит хорошо.
