Как начать программировать микроконтроллеры STM32. Какие инструменты нужны для разработки. Как настроить среду разработки и написать первую программу для STM32. Какие основные этапы включает в себя процесс программирования STM32. Как отлаживать и загружать код в микроконтроллер STM32.

Содержание

Что такое микроконтроллеры STM32 и почему они популярны

Микроконтроллеры STM32 — это семейство 32-битных микроконтроллеров, разработанных компанией STMicroelectronics. Они основаны на ядрах ARM Cortex-M и отличаются следующими преимуществами:

  • Высокая производительность при низком энергопотреблении
  • Большой выбор периферийных устройств
  • Обширная экосистема разработки
  • Доступная цена
  • Широкий диапазон применения — от простых устройств до сложных систем управления

Благодаря этим достоинствам микроконтроллеры STM32 завоевали большую популярность среди разработчиков встраиваемых систем. Они используются в самых разных областях — от бытовой электроники до промышленной автоматизации и автомобильных систем.


Необходимые инструменты для программирования STM32

Для начала работы с микроконтроллерами STM32 потребуются следующие инструменты:

  • Отладочная плата на базе STM32 (например, NUCLEO или DISCOVERY)
  • Программатор-отладчик ST-LINK
  • Среда разработки (IDE) — STM32CubeIDE, Keil MDK или IAR Embedded Workbench
  • Утилита STM32CubeMX для конфигурации микроконтроллера
  • Библиотеки HAL (Hardware Abstraction Layer) от STMicroelectronics

Все необходимое программное обеспечение можно бесплатно скачать с сайта STMicroelectronics. Для начинающих рекомендуется использовать интегрированную среду STM32CubeIDE, которая включает в себя все необходимые компоненты.

Настройка среды разработки STM32CubeIDE

Рассмотрим процесс установки и настройки STM32CubeIDE:

  1. Скачайте установщик STM32CubeIDE с официального сайта STMicroelectronics
  2. Запустите установщик и следуйте инструкциям мастера установки
  3. После завершения установки запустите STM32CubeIDE
  4. При первом запуске выберите рабочую директорию для проектов
  5. Установите дополнительные пакеты поддержки для вашей модели микроконтроллера через меню Help -> Manage embedded software packages

После этого среда разработки будет готова к созданию нового проекта для STM32.


Создание первого проекта в STM32CubeIDE

Чтобы создать новый проект для микроконтроллера STM32, выполните следующие шаги:

  1. Выберите File -> New -> STM32 Project
  2. В открывшемся окне выберите модель вашего микроконтроллера
  3. Задайте имя проекта и выберите язык программирования (C или C++)
  4. На следующем шаге выберите тип проекта (обычно STM32Cube)
  5. Нажмите Finish для создания проекта

После этого откроется графический конфигуратор STM32CubeMX, где можно настроить тактирование, периферию и другие параметры микроконтроллера.

Написание первой программы для STM32

Рассмотрим пример простой программы, которая мигает светодиодом на отладочной плате:


#include "main.h"

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();

  while (1)
  {
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
    HAL_Delay(500);
  }
}

void SystemClock_Config(void)
{
  // Настройка тактирования
}

static void MX_GPIO_Init(void)
{
  // Инициализация GPIO
}

Этот код инициализирует микроконтроллер, настраивает тактирование и GPIO, а затем в бесконечном цикле переключает состояние вывода PA5 каждые 500 мс, заставляя светодиод мигать.


Компиляция и загрузка программы в микроконтроллер

После написания кода необходимо скомпилировать проект и загрузить его в микроконтроллер:

  1. Нажмите кнопку Build (молоток) на панели инструментов для компиляции проекта
  2. Подключите отладочную плату к компьютеру через ST-LINK
  3. Нажмите кнопку Debug (жук) для запуска отладки
  4. В режиме отладки нажмите кнопку Run для запуска программы на микроконтроллере

Если все сделано правильно, светодиод на отладочной плате начнет мигать с интервалом в 0.5 секунды.

Отладка программы для STM32

STM32CubeIDE предоставляет мощные средства для отладки программ:

  • Пошаговое выполнение кода
  • Установка точек останова
  • Просмотр значений переменных и регистров
  • Анализ стека вызовов
  • Мониторинг периферийных устройств в реальном времени

Для эффективной отладки рекомендуется использовать отладочные платы с интегрированным ST-LINK, такие как серии NUCLEO или DISCOVERY.

Основные библиотеки для работы с STM32

STMicroelectronics предоставляет ряд библиотек, облегчающих разработку для STM32:


  • HAL (Hardware Abstraction Layer) — абстрактный уровень для работы с периферией
  • LL (Low-Layer) — низкоуровневые драйверы для максимальной производительности
  • BSP (Board Support Package) — драйверы для конкретных отладочных плат
  • Middlewares — готовые компоненты для реализации USB, файловых систем, TCP/IP и др.

Эти библиотеки значительно упрощают процесс разработки и позволяют быстро создавать сложные приложения.

Советы по эффективному программированию STM32

Для успешной разработки программ для STM32 рекомендуется придерживаться следующих принципов:

  • Изучите документацию на микроконтроллер (Reference Manual, Datasheet)
  • Используйте готовые примеры из STM32Cube
  • Оптимизируйте код для снижения энергопотребления
  • Применяйте прерывания вместо активного ожидания
  • Регулярно делайте резервные копии проекта
  • Комментируйте код для лучшей читаемости

Следование этим рекомендациям поможет создавать качественное и надежное программное обеспечение для микроконтроллеров STM32.


Программирование STM32

Программирование STM32

ПРОГРАММИРОВАНИЕ


МИКРОКОНТРОЛЛЕРОВ STM32
БАЗОВЫЙ КУРС

2 года подготовки, ​100 видеоуроков, общей продолжительностью 37 часов, в которых раскрыты самые важные основы микроконтроллеров stm32.

  • Схемотехника подключения микроконтроллеров stm32
  • Работа в фирменной среде CubeIDE
  • Использование встроенного конфигуратора для генерации кода
  • Работа с ядром Cortex
  • Использование инструментов отладки программы

Автор Селиванов Максим

Кому подойдет этот курс?

Разработчикам электроники

   Если вы начинающий или среднего уровня разработчик, то данный курс вам будет особенно полезен. В настоящее время многие фирмы используют в своих разработках микроконтроллеры STM32. Во многих странах СНГ, использование STM32 в профессиональной сфере стало почти стандартом де факто. Знание этих микроконтроллеров позволит вам претендовать на гораздо более высокий оклад.

Фрилансерам

   Современные проекты требуют больших вычислительных ресурсов и больших объемов памяти. Благодаря очень широкой линейке STM32 как нельзя лучше подходят для решения самых сложных современных задач, за которые заказчики готовы платить больше всего.
   Чем лучше вы будете владеть инструментами для работы с stm32, тем быстрее и качественнее сможете решать самые сложные задачи. А глубокое понимание основ позволит избежать трудноуловимых ошибок, которые, как это не редко бывает, появляются уже после сдачи проекта заказчику.

Студентам

   ​В настоящее время во многих вузах преподают основы архитектуры ARM на примере ядер Cortex-M и практику программирования stm32.
   Основная сложность при изучении stm32 и ядер Cortex-M состоит в том, что очень мало литературы на русском языке, а та литература, которая есть слишком теоритезированна.

Изучение ядра Cortex в отрыве от практики имеет очень низкую эффективность. Если теория из книги никак не подкреплена практикой, то большая часть материала остается совершенно непонятной.
   В данном курсе есть много видео, которые посвящены изучению работы ядра Cortex. Большая часть теории сопровождается практическими примерами использования. Такой подход позволяет намного глубже понять основы работы ядер Cortex.

Ардуинщикам

  Если вы увлекаетесь электроникой и Arduino и хотите вывести свое хобби на новый уровень, то вам не обойтись без использования stm32. Возможностей AVR микроконтроллеров сегодня хватает только на самые простые проекты.
   Да, существуют платы на stm32, которые так же поддерживаются средой arduino, но этих плат очень мало по сравнению с более чем 1800 различных микроконтроллеров stm32, что значительно сужает окно выбора подходящего микроконтроллера. А из-за требований совместимости кода, среда arduino сильно урезает возможности STM32.


   Возможно, вы опасаетесь, что переход будет слишком сложным, но это не так. Среда CubeIDE со встроенным конфигуратором начальной настройки и библиотека HAL позволяет значительно упростить порог вхождения в STM32. Программирование в среде CubeIDE становится таким же простым как и в среде Arduino!

Что вы получите, изучив данный курс?

  •   Освоите мощный и современный инструмент для решения большинства современных задач
  •   ​Пропадет неуверенность перед использованием всех микроконтроллеров stm32
  •   Значительно повысете квалификацию в области разработки встраиваемых систем
  •   Упорядочите свои занния по теме программирования STM32
  •   Значительно ускорите разработку и отладку программ
  •   Повысите надежность работы программ на stm32

Что особенного в этом курсе?

  •   Последовательное изучение от простого к сложному. Такой подход позволяет освоить даже самые сложные темы.
  •   Очень глубокое изучение внутреннего устройства микроконтроллеров stm32 и ядра Cortex в частности
  •   ​Закрепление теоретических знаний на практике. Даже самая сложная для понимания теория станет простой после изучения нескольких практических примеров

Что вы найдете в курсе?

  •   100 видео по самым разным темам прямо или косвенно связанным с STM32
  •   ​​Шпаргалки по внутренней организации stm32, схемотехнике, настройке периферии и т.д
  •   ​Исходные коды проектов из видео с подробными комментариями

Vanyamba uses Linux — Программирование микроконтроллеров STM32

Микроконтроллеры STM32 обратили на себя моё внимание двумя новостями. Первая новость была о выпуске платы STM32F4DISCOVERY, которая оснащена аудио-кодеком и микроконтроллером с ядром ARM Cortex-M4 с набором DSP-команд. Вторая новость была о выпуске платы Olimexino-STM32, представляющую из себя Arduino-совместимую плату на базе микроконтроллера STM32F103RB.

В ожидании появления обеих плат на рынке, я приобрёл себе плату Olimex-h203 и недорогой JTAG-отладчик ARM-USB-OCD, чтобы начать осваивать микроконтроллеры STM32 в операционной системе Linux.

Дело в том, что возможность программировать микроконтроллеры STM32 посредством интерфейса ST-Link/V2 в то время была доступна только в операционной системе Windows, к тому же отладчик OpenOCD можно использовать и для программирования других ARM-микроконтроллеров, например AT91SAM. К тому времени уже полгода у меня пылилась на полке плата Olimex-H64, так что для меня это был хороший повод приобрести JTAG-отладчик, чтобы не мучиться с попытками освоить SAM-BA и TCL.

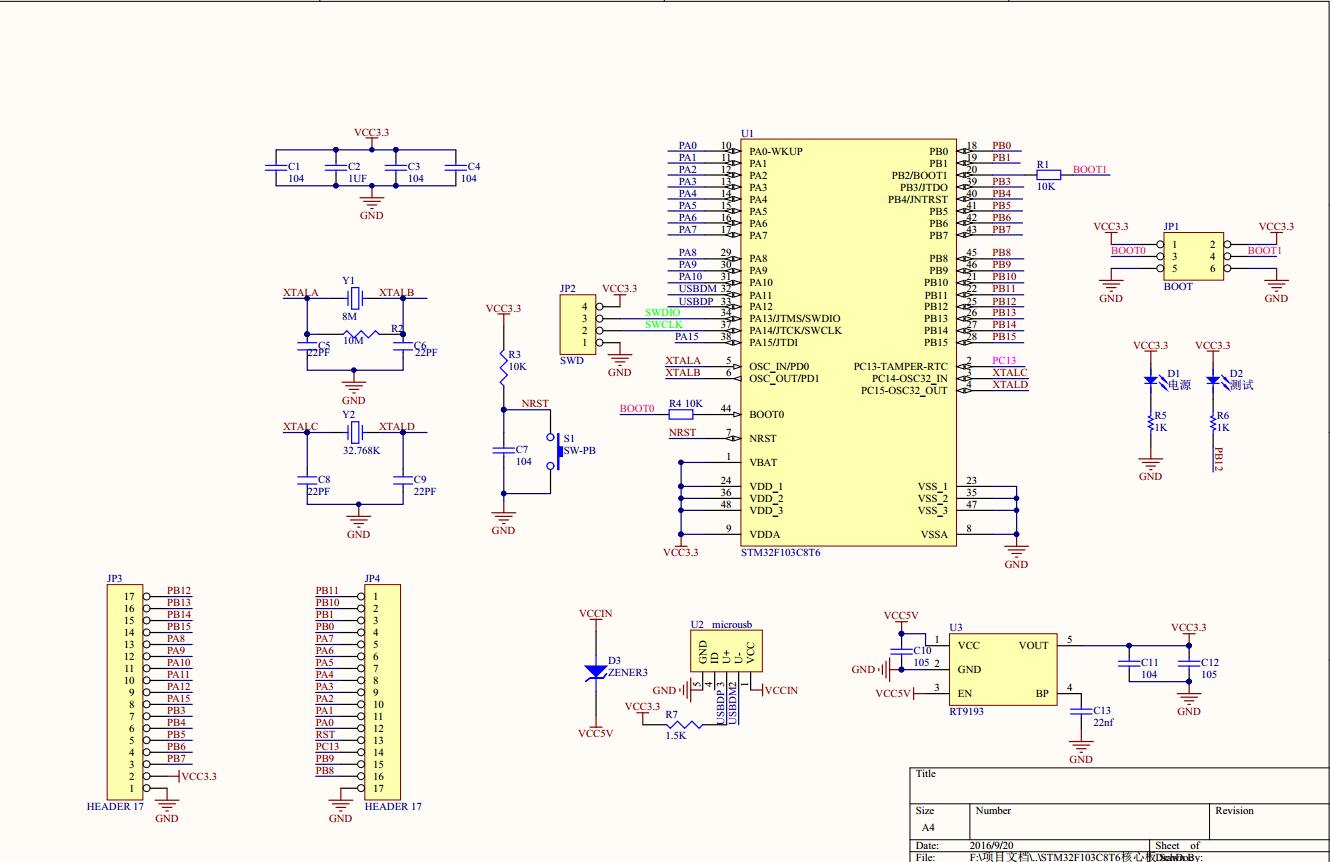

Выбор отладочной платы

Успешно освоив 8-битные микроконтроллеры, спаяв несколько плат собственной разработки на их основе, я пришёл к выводу, что 32-битные микроконтроллеры удобнее осваивать, используя готовые отладочные платы, прежде чем пробовать разработать и спаять собственную плату.

В случае микроконтроллеров STM32 выбор платы в первую очередь основывается на выборе интерфейса программирования. Это либо IEEE 1149.1 JTAG, либо SWD-отладчик ST-Link. Лично я как пользователь Linux предпочитаю JTAG, поскольку программирование ARM-микроконтроллеров посредством JTAG в Linux поддерживается на базе открытых технологий, хотя по степени глючности оба варианта пока что не превосходят друг друга.

Платы STM32 серии DISCOVERY

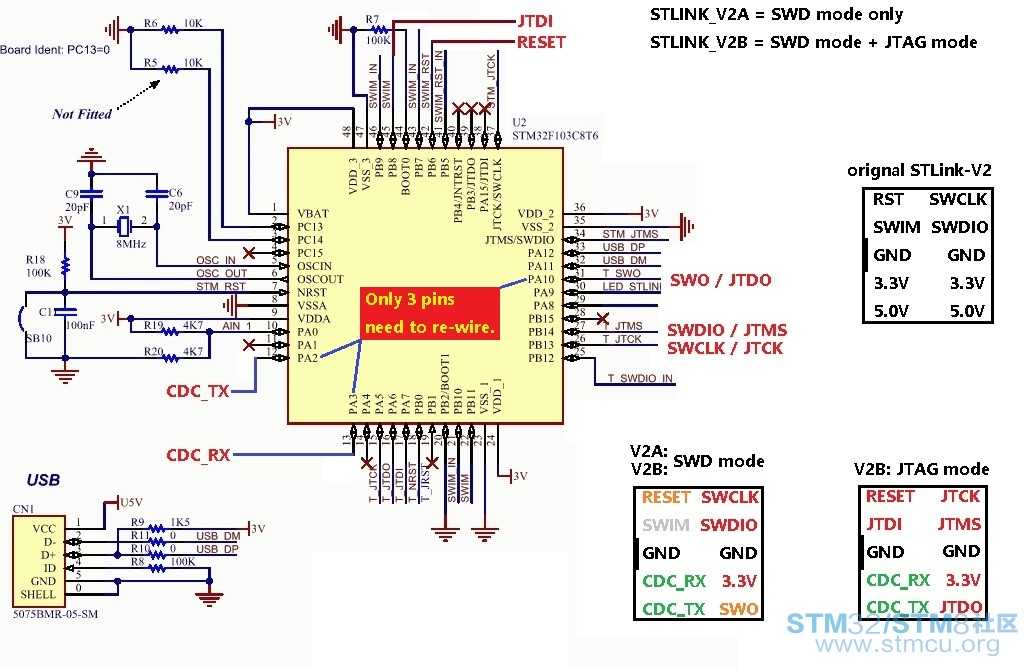

В качестве стартовых отладочных плат для своих микроконтроллеров компания ST Microelectronics выпускает недорогие платы серии DISCOVERY, оснащные встроенным отладчиком ST-Link/V2.

Для разработки и программирования этих плат в Linux требуется скачать и настроить IDE-среду разработки Eclipse. В принципе, после успешной настройки программисту доступна даже возможность пошаговой отладки программы, но на практике при переходе из режима отладки обратно в режим программирования периодически происходит какой-то сбой, так что повторно войти в режим отладки у меня лично получалось через раз. Так что я предпочитаю программировать микроконтроллер из командной строки с помощью утилиты texane/stlink.

Платы STM32 с JTAG

Сторонние разработчики оснащают отладочные платы на базе микроконтроллеров STM32 интерфейсом IEEE 1149.1 JTAG для программирования и отладки. Эти платы стоят немножко дороже, но их можно программировать с помощью GDB-сервера OpenOCD.

Однако стоит учесть и то, что для программирования потребуется приобрести JTAG-программатор, в чём OpenOCD в силу своей универсальности как раз и имеет преимущественно перед встроенным ST-Link в платах серии DISCOVERY.

Программная поддержка периферийных устройств

В целом в программировании микроконтроллеров STM32 нет ничего принципиально сложного благодаря тому, что программирование периферийных устройств микроконтроллера осуществляется на основе стандартной библиотеки микроконтроллеров Cortex CMSIS (Cortex Microcontroller Software Interface Standard).

Скачав и установив Standard Peripheral Library для выбранной линейки микроконтроллеров STM32, можно попробовать скомпилировать примеры из папки StdPeriph_Examples, хотя для среды Eclipse и ARM-GCC скорее всего потребуется использовать один из базовых проектов, скопировав необходимые файлы из папки с примером в папку проекта.
