Как правильно инициализировать SPI в STM32F0. Какие типичные ошибки допускают при настройке SPI. Как избежать проблем при отправке данных по SPI. Какие неочевидные особенности есть у SPI в STM32F0.

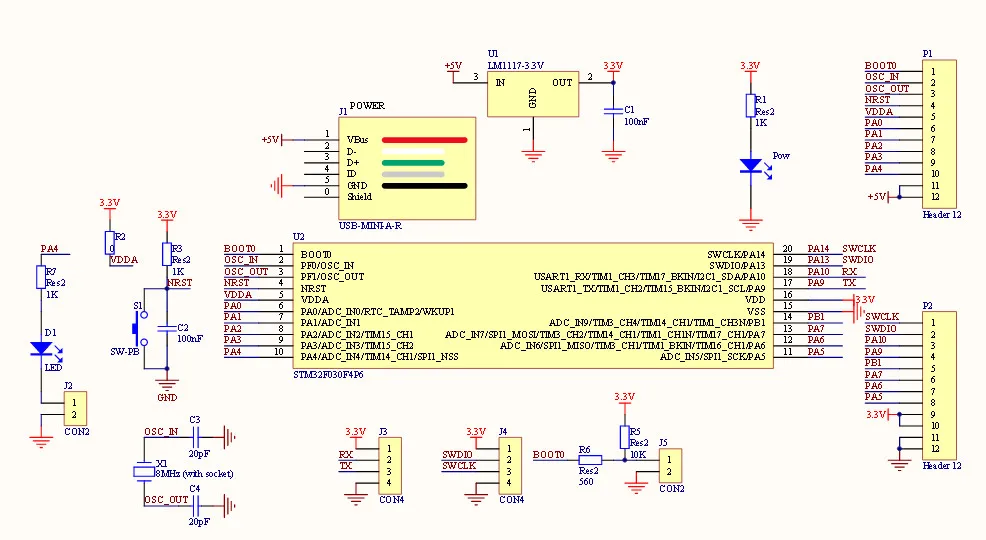

Основы работы с SPI в микроконтроллерах STM32F0
Интерфейс SPI (Serial Peripheral Interface) широко используется для обмена данными между микроконтроллерами и различными периферийными устройствами. Однако при работе с SPI в микроконтроллерах семейства STM32F0 существует ряд неочевидных моментов и потенциальных проблем, о которых следует знать.
Прежде чем погрузиться в детали, важно отметить, что если вы используете стандартные библиотеки STM32 (SPL) или HAL, многие из описанных ниже нюансов уже учтены за вас. Но если вы работаете с регистрами напрямую, эта информация будет для вас крайне полезна.
Правильная инициализация SPI: ключевые моменты
При настройке SPI в STM32F0 следует обратить внимание на несколько важных аспектов:
1. Подача тактового сигнала
Многие забывают о необходимости подачи тактового сигнала на интерфейс SPI. Но даже если вы помните об этом, есть один нюанс: если вы подаете тактовый сигнал и настраиваете SPI в одной функции, следует выдержать паузу в 1 такт шины APB перед записью в регистры конфигурации SPI.
Как это сделать? Вот простой способ:
volatile uint32_t tmp;
RCC->APB2ENR |= RCC_APB2ENR_SPI1EN;
tmp = RCC->APB2ENR;
(void)tmp;
// Теперь можно настраивать SPI
2. Правильная последовательность включения
Включать интерфейс SPI (устанавливать бит SPE в регистре CR1) следует только после полной настройки. В противном случае вы рискуете получить ошибку MODF (Mode Fault) и неработоспособный интерфейс.
3. Проверка ошибок при настройке
Всегда проверяйте бит MODF (Mode Fault) в регистре статуса (SR) при отладке настроек SPI. Установленный бит MODF сигнализирует об ошибках в конфигурации.
Особенности работы с Chip Select (CS) в STM32F0
Управление линией Chip Select (CS) в SPI может осуществляться как аппаратно, так и программно. Рассмотрим оба варианта:
Аппаратное управление CS
Если вы хотите, чтобы SPI автоматически управлял сигналом CS, необходимо правильно настроить соответствующие биты:
- Бит NSS в регистре CR1 должен быть сброшен в 0
- Бит SSOE в регистре CR1 должен быть установлен в 1
- Бит NSSP в регистре CR2 при установке в 1 будет выставлять высокий уровень на CS между передачами байтов (работает только если CPHA = 0)
Однако автоматический режим имеет ограничения и может быть чувствителен к помехам на линии.
Программное управление CS
Для программного управления CS используйте следующие настройки:
- Установите бит SSM в регистре CR1 в 1
- Установите бит SSI в регистре CR1 в 1
После этого вы можете использовать любой доступный GPIO в качестве CS, управляя им программно.
Тонкости отправки данных по SPI в STM32F0
При отправке данных по SPI в STM32F0 есть несколько неочевидных моментов, о которых следует знать:
Понимание битов TXE и BSY
В регистре статуса SR есть два важных бита:
- TXE (Transmit buffer empty): устанавливается в 1, когда регистр данных DR свободен для записи
- BSY (Busy): устанавливается в 1, когда SPI занят передачей данных
Для корректной отправки данных следует дождаться установки TXE в 1 перед записью в DR, а для отключения CS — сброса BSY в 0 после завершения передачи.
Особенности записи данных в регистр DR
Интересная особенность SPI в STM32F0 заключается в том, что даже в режиме 8-битных данных запись в регистр DR происходит 16-битным словом. Это может приводить к неожиданным результатам.
Например, команда:
SPI1->DR = 0x5A;
фактически записывает в DR два байта: 0x5A и 0x00.
Для отправки только одного байта используйте следующий прием:*(uint8_t *)&SPI1->DR = 0x5A;
Это гарантирует запись только одного байта в регистр DR.
Оптимизация производительности при работе с SPI
Для повышения эффективности работы с SPI в STM32F0 можно использовать следующие приемы:
Использование DMA
Прямой доступ к памяти (DMA) позволяет существенно снизить нагрузку на процессор при передаче данных. Однако при использовании DMA с SPI есть свои нюансы:
- Настройте DMA на передачу фиксированного объема данных
- Используйте прерывание IDLE от UART для определения окончания приема, если длина пакета заранее неизвестна
- При необходимости используйте кольцевой буфер для непрерывного приема данных
Оптимизация обработки прерываний
Для снижения накладных расходов на обработку прерываний:
- Используйте прерывания только при необходимости, например, для определения окончания передачи
- Минимизируйте код в обработчиках прерываний, перенося основную логику в основной цикл программы
- Рассмотрите возможность использования флагов вместо прерываний для некритичных по времени операций
Отладка и решение проблем при работе с SPI
При возникновении проблем с SPI в STM32F0 следуйте этим рекомендациям:
Использование осциллографа или логического анализатора
Визуальный анализ сигналов на линиях SPI поможет выявить многие проблемы:
- Проверьте правильность формирования сигналов MOSI, MISO, SCK и CS
- Убедитесь в корректности временных параметров (частота SCK, задержки между CS и данными)
- Проанализируйте содержимое передаваемых пакетов данных
Проверка настроек SPI
Тщательно проверьте все настройки SPI:
- Убедитесь в правильности конфигурации пинов (альтернативные функции, скорость, подтяжка)
- Проверьте настройки делителя частоты SCK
- Убедитесь в корректности выбора режима SPI (CPOL, CPHA)
- Проверьте настройки управления CS (аппаратное или программное)
Отладка с помощью отладчика
Используйте возможности отладчика для пошагового выполнения кода и анализа состояния регистров SPI:
- Установите точки останова в ключевых местах кода, связанных с работой SPI
- Проверяйте значения регистров CR1, CR2, SR в процессе выполнения программы
- Анализируйте содержимое буферов передачи и приема данных
Заключение: ключевые моменты при работе с SPI в STM32F0
Работа с интерфейсом SPI в микроконтроллерах STM32F0 требует внимания к деталям и понимания особенностей его реализации. Вот ключевые моменты, которые следует помнить:
- Правильная последовательность инициализации SPI критически важна для его корректной работы
- Управление линией CS может осуществляться как аппаратно, так и программно, каждый вариант имеет свои особенности
- При отправке данных по SPI важно учитывать особенности работы регистра DR и правильно интерпретировать биты статуса
- Использование DMA может значительно повысить эффективность работы с SPI, особенно при передаче больших объемов данных
- При возникновении проблем важно использовать комплексный подход к отладке, сочетая анализ сигналов, проверку настроек и пошаговое выполнение кода
Понимание этих нюансов позволит вам эффективно использовать SPI в ваших проектах на базе микроконтроллеров STM32F0, избегая типичных ошибок и проблем.
SPI в STM32F0 как не сесть в лужу или правильная инициализация и отправка данных. Часть 1
Довольно странные и неочевидные вещи творятся с SPI в микроконтроллерах STM32. Конечно, если Вы используете SPL или HAL, то Вам не о чем беспокоиться, там все уже сделано за Вас. А вот если Вы пытаетесь разобраться с микроконтроллером на более низком уровне и, возможно, уже наткнулись на некоторые странности в работе интерфейса, то продолжайте читать, возможно Вы найдете ответы на свои вопросы в моей статье.
Хорошее правило — при настройке SPI в режиме отладки всегда проверяйте бит MODF (mode fault) в регистре статуса (SR). При наличии ошибок в настройках SPI бит MODF будет установлен в 1.
А теперь о распространенных ошибках в настройках и неочевидных деталях:
- Подача тактового сигнала на интерфейс SPI
Многие забывают подать тактовый сигнал, но сейчас не об этом. Если Вы подаете тактовый сигнал на интерфейс SPI и настраиваете его в одной и той же функции, то правильным решением будет подождать 1 такт шины APB прежде чем писать в регистры конфигурации SPI. Самый простой способ — это создать временную переменную и прочитать в нее один из регистров шины APB.
volatile uint32_t tmp;
RCC->APB2ENR |= RCC_APB2ENR_SPI1EN;
tmp = RCC->APB2ENR;
(void)tmp;
После этого можно переходить к настройке. Очень важно, чтобы тактирование подавалось перед записью в регистры SPI.
- Включение SPI
Включать интерфейс SPI стоит только после полной настройки, иначе рискуете получить MODF и неработоспособный интерфейс. Под «включением» подразумевается установка бита SPE в регистре CR1 в 1. Изменять многие настройки тоже нельзя без отключения, иначе опять получите MODF.
- Использование Chip Select (управляется железом)
Если Вы хотите использовать CS в автоматическом режиме (чтобы SPI сам его дергал при передаче байта), то необходимо правильно это дело настроить. Будем считать, что Вы правильно сконфигурировали GPIO на работу в режиме альтернативной функции (MISO, MOSI, SCK и NSS) (NSS — это Chip select), иначе получите установленным бит MODF в регистре статуса SR.
За работу NSS отвечают несколько бит:
— бит NSS в регистре CR1 должен быть сброшен в 0. Это позволит интерфейсу SPI управлять ногой NSS (CS) в автоматическом режиме.
— бит SSOE в регистре CR1 должен быть установлен в 1. Эта настройка установит сигнал на ноге NSS в 0 при включении SPI (при этом NSS будет всегда включен пока включен SPI, даже если данные не передаются).
— бит NSSP в регистре CR2 при установке в 1 будет выставлять на ноге NSS высокий уровень между передаваемыми данными (между каждым байтом в режиме 8 бит). Но эта настройка не будет работать, если бит CPHA в регистре CR1 установлен в 1.
Мне кажется, что автоматический режим слишком урезан и может приводить к сбоям в работе SPI, если на линии будут присутствовать помехи, поэтому я не советую его использовать.
Если Вы хотите использовать любой вывод GPIO в качестве CS, то можете столкнуться со следующей проблемой.
Представьте, что Вы сконфигурировали GPIO интерфейса SPI (MOSI, MISO, SCK) в режим альтернативной функции, а вывод CS берете из любого доступного GPIO. При настройках SPI по умолчанию (ну т.е. Вы настроили только то, что Вам нужно) получите MODF. Это связано, в первую очередь с тем, что при настройках по умолчанию интерфейс SPI хочет взять под контроль свой CS (NSS), но не может.
Поэтому стоит установить правильные настройки:
— бит SSM в регистре CR1 необходимо установить в 1. Это включит режим управления ногой CS (NSS) пользователем.
— бит SSI в регистре CR1 установленный в 1 позволит использовать ногу NSS (CS интерфейса SPI по умолчанию) в режиме GPIO.
После этих настроек можно ногу NSS или любой другой доступный GPIO в качестве CS. При этом, если вы планируете использовать родную ногу NSS интерфейса SPI, ее необходимо сконфигурировать не в режим альтернативной функции, а в режим GPIO.
- TXE и BSY в регистре статуса SPI
Очень часто возникает путаница с битами TXE и BSY в регистре статуса SR.
Это происходит особенно когда необходимо решить, что использовать для проверки опустошения регистра с данными для отправки и управления ногой CS.
Интерфейс SPI в микроконтроллерах STM32 содержит два регистра — регистр данных (DR, в который мы отправляем данные для передачи) и сдвиговый регистр (регистр, непосредственно из которого данные передаются на шину). Бит TXE устанавливается в 1 тогда, когда регистр DR свободен и мы можем записать в него новые данные. Бит BSY устанавливается в 1 тогда, когда занят сдвиговый регистр (то есть все время, пока данные передаются).
Из всего этого следует, что при записи данных в регистр DR, внутренняя логика интерфейса SPI проверят, свободен ли сдвиговый регистр. И если он свободен (бит BSY сброшен в 0), то на следующем такте данные из DR передаются в сдвиговый регистр (устанавливая бит TXE в 1).
По этому для проверки возможности записать новые данные в DR необходимо дождаться освобождения регистра DR (установки бита TXE в 1), а для отключения CS следует дождаться окончания передачи (сброса бита BSY в 0).
продолжение >
SPI в STM32F0 как не сесть в лужу или правильная инициализация и отправка данных. Часть 2
SPI в STM32F0 как не сесть в лужу или правильная инициализация и отправка данных. Часть 2
Продолжая тему работы с интерфейсом SPI в микроконтроллерах STM32F0, хотелось бы затронуть не только инициализацию, но и отправку данных. Решение для одной неочевидной проблемы невозможно найти на просторах интернета. Сложно даже сформулировать запрос в гугле на эту тему. Поэтому можно засесть и ломать голову пару дней, а то и неделю.
Как я уже и говорил, все это не относится к разработчикам, использующим SPL или HAL.
Предположим, что Вы затактировали, настроили интерфейс SPI и хотите проверить его работу.
И вроде бы все очевидно — необходимо просто записать один байт данных в регистр DR, а интерфейс SPI все сделает за Вас. Напишем следующую строку:
SPI1->DR = 0x5A;
На логическом анализаторы мы можем наблюдать следующую картину:
Первая мысль — что-то не так с настройками интерфейса, или просто глюк. Перепроверяем все настройки, но там все очевидно. Сложно запутаться в двух регистрах (уточню, мы используем режим с данными длиной 8 бит).
Кажется, будто, используется режим данных 16 бит, и это в принципе, можно проверить. Сконфигурируем CS интерфейса SPI так, чтобы он управлялся железом и генерировал строб между каждой посылкой (читайте в первой части). И снова повторим отправку данных командой, приведенной выше.
Выглядит очень странно. Посылка разбивается на 2 байта — сначала отправляется наши данные, а затем загадочный 0x00. Давайте кое что проверим. Отправим в регистр DR слово из 16 бит.
SPI1->DR = 0x115A;
Посмотрим что нам покажет анализатор:
Теперь совсем все плохо. Интерфейс SPI будто не понимает, что мы используем режим 8 бит и пытается отправить все содержимое регистра DR (регистр имеет длину 16 бит).
Давайте разберемся почему так происходит. Для этого нам понадобится дизассемблер. Посмотрим как выглядит наша строка записи данных в регистр DR:
Я привел пример для обоих вариантов записи данных в регистр DR (8 и 16 бит) при настройка интерфейса в режиме 8 бит. Обратите внимание на команду STRH — она записывает в регистр периферии (т.е. в нашем случае DR) слово (16 бит) в обоих случаях. Даже если Вы напишите вот так:
SPI1->DR = (uint8_t)0x5A;
то ничего не изменится. Проблема стала немного яснее. Нужно попробовать записать только один байт в регистр DR. Сделаем это следующим образом:
*(uint8_t *)&SPI1->DR = 0x5A;
Теперь посмотрим в дизассемблер:
Видим, что команда STRH заменена на STRB, а это значит, что в регистр DR мы записываем ровно один байт данных, который необходимо отправить.
Проверим что получилось.
Все работает так, как должно работать.
Такой неоднозначный функционал интерфейса SPI в режиме 8 бит данных может приводить к ошибкам, которые очень тяжело отыскать. Но с другой стороны, может быть это не баг, а фича? Ведь одной командой мы можем записать сразу два байта на передачу по SPI. Об этом стоит подумать.
