Какие характеристики делают STM32F103RCT6 популярным выбором для разработчиков. Как его производительность и периферия подходят для различных приложений. На что обратить внимание при работе с этим микроконтроллером.
Ключевые особенности и характеристики STM32F103RCT6

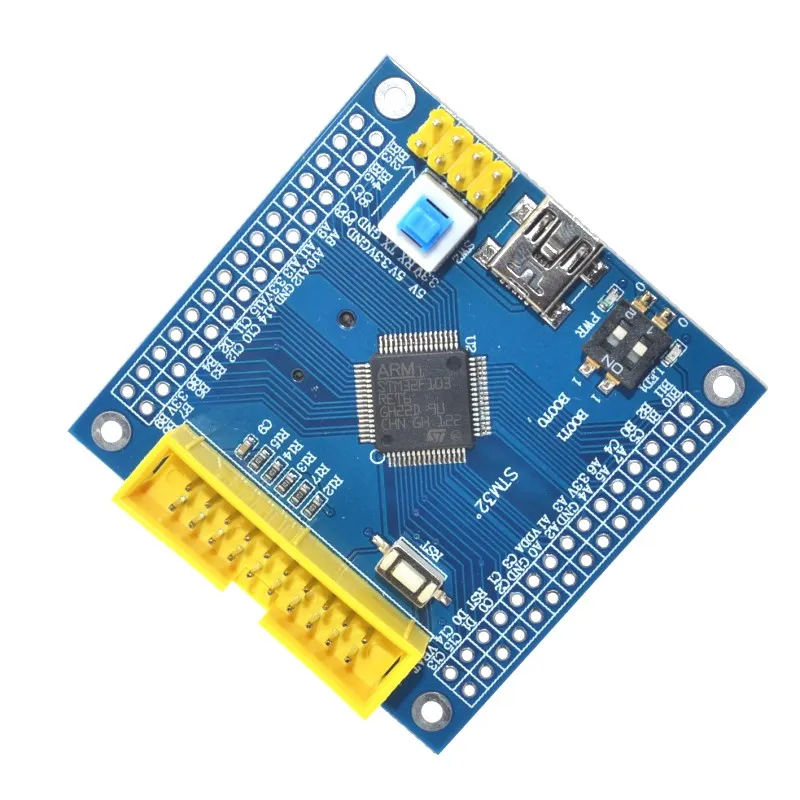

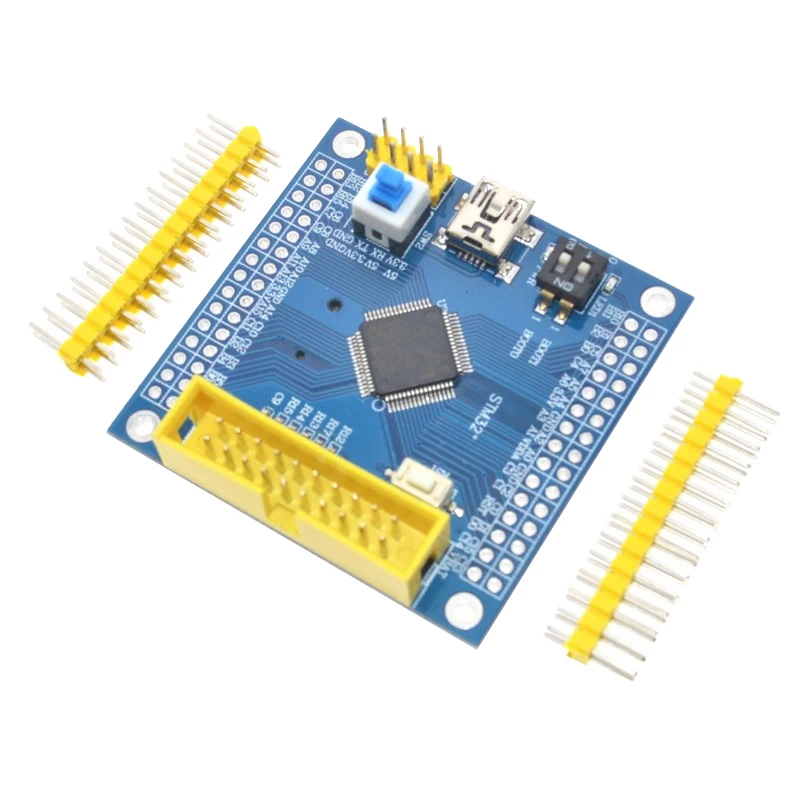

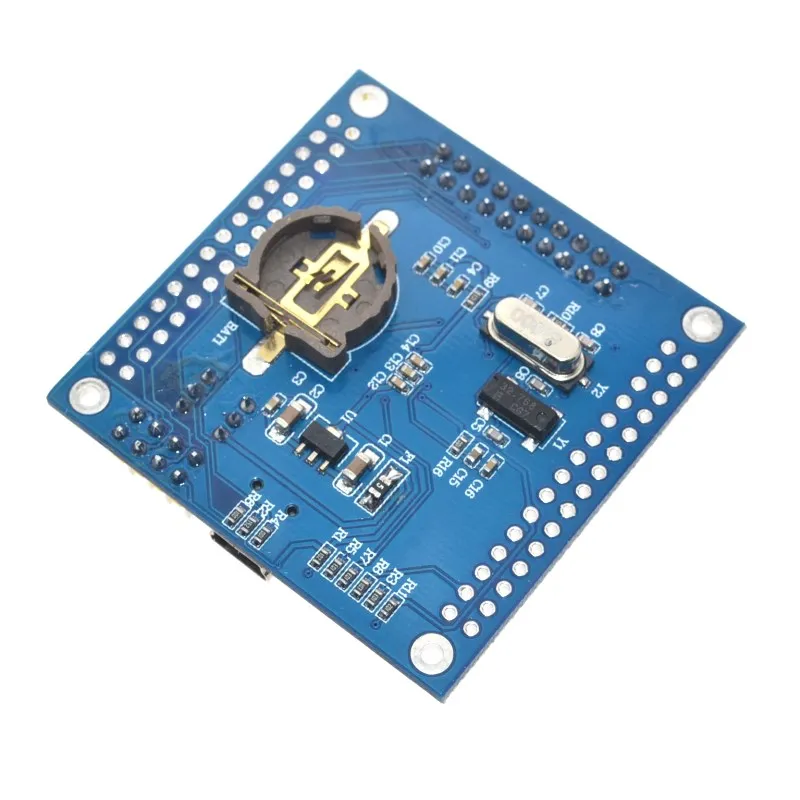

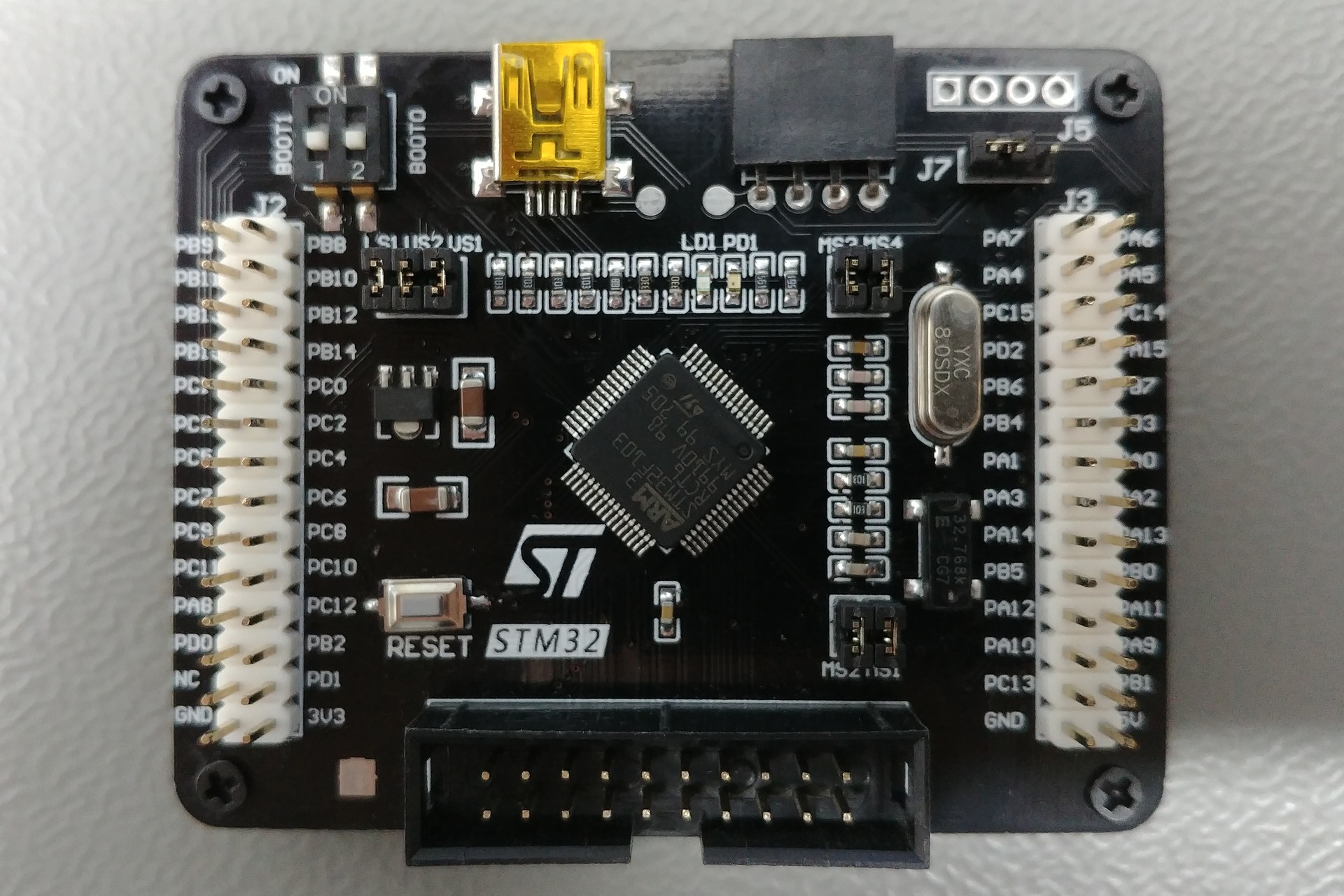

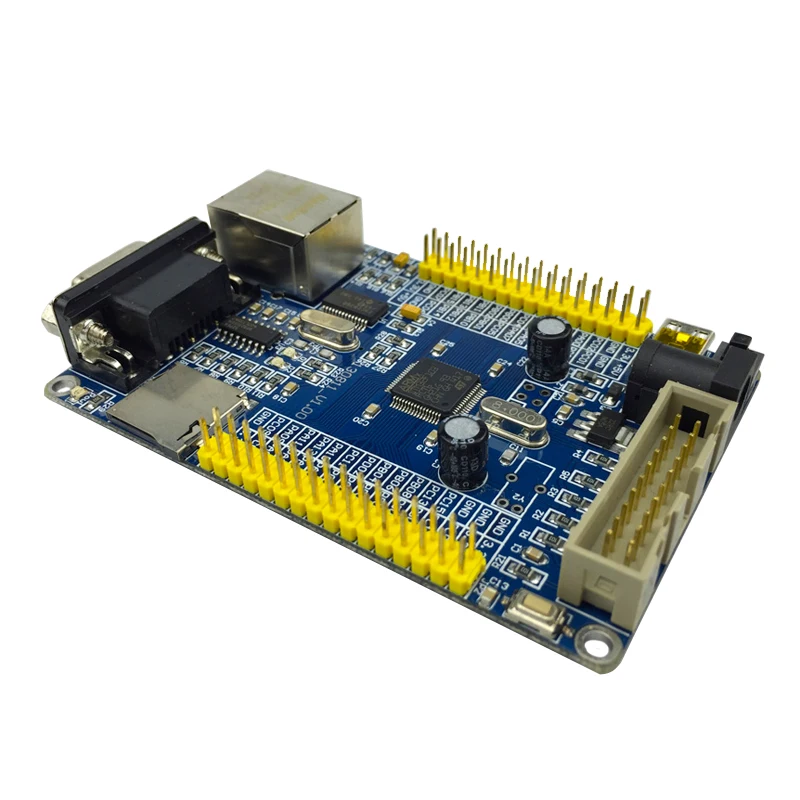

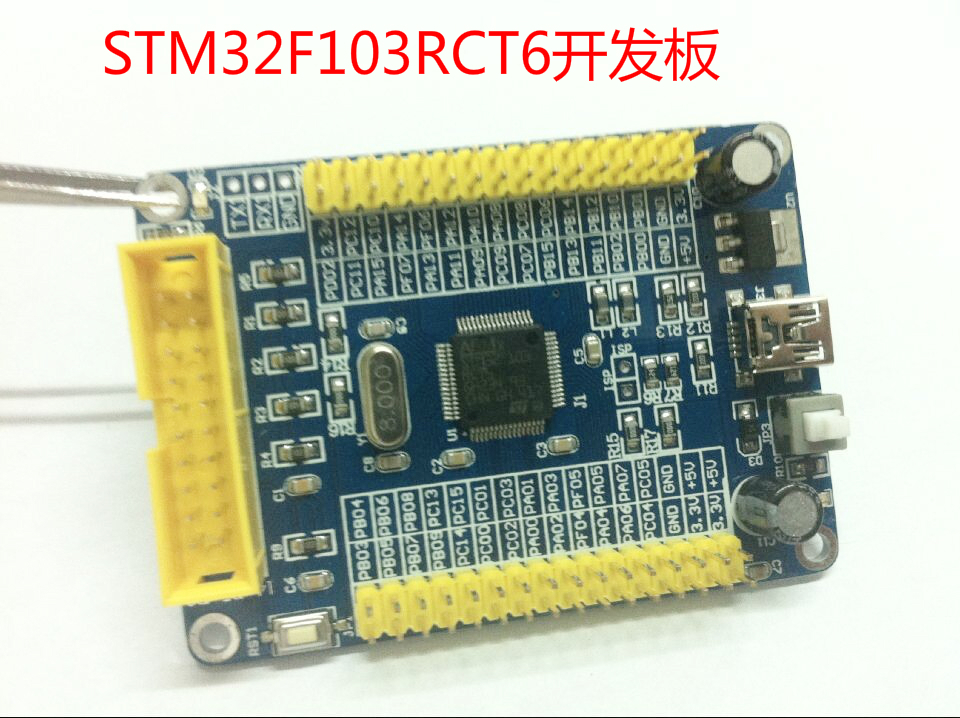

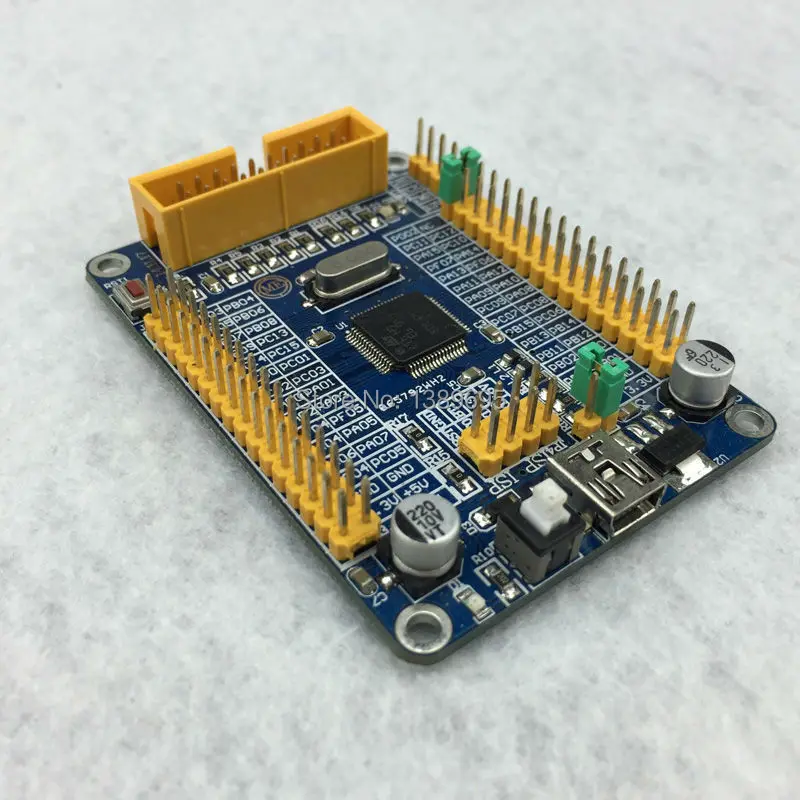

STM32F103RCT6 — это высокопроизводительный 32-битный микроконтроллер семейства STM32 от компании STMicroelectronics. Он построен на базе ядра ARM Cortex-M3 и обладает следующими основными характеристиками:
- Тактовая частота: 72 МГц
- Объем флеш-памяти: 256 КБ
- Объем ОЗУ: 48 КБ
- Количество выводов: 64 (корпус LQFP64)
- Напряжение питания: 2.0-3.6 В
- Интерфейсы: USB, CAN, I2C, SPI, USART
- 51 линия ввода/вывода общего назначения
- 12-битный АЦП, ЦАП
- 8 16-битных таймеров
Чем обусловлена популярность данного микроконтроллера? STM32F103RCT6 сочетает высокую производительность, большой объем памяти и широкий набор периферийных устройств в компактном корпусе. Это делает его универсальным решением для различных встраиваемых систем.
Применение STM32F103RCT6 в различных областях
Благодаря своим характеристикам, STM32F103RCT6 находит применение во многих сферах:
- Промышленная автоматизация
- Медицинское оборудование
- Потребительская электроника
- Системы «умного дома»
- Автомобильная электроника
- Робототехника
Какие особенности делают этот микроконтроллер подходящим для столь широкого спектра задач? Высокая производительность ядра Cortex-M3 позволяет выполнять сложные вычисления и алгоритмы управления. Большой объем памяти дает возможность хранить обширные программы и данные. Развитая периферия обеспечивает взаимодействие с различными датчиками и исполнительными устройствами.
Особенности архитектуры и производительность STM32F103RCT6
В основе STM32F103RCT6 лежит 32-битное ядро ARM Cortex-M3. Какие преимущества оно дает? Архитектура Cortex-M3 оптимизирована для встраиваемых приложений и обеспечивает высокую производительность при низком энергопотреблении. Ядро работает на частоте до 72 МГц и способно выполнять до 1.25 DMIPS/МГц.
Микроконтроллер имеет гарвардскую архитектуру с раздельными шинами для инструкций и данных. Это позволяет повысить скорость выполнения программ. Кроме того, STM32F103RCT6 оснащен аппаратным умножителем и делителем, что ускоряет математические операции.
Память и периферийные устройства STM32F103RCT6
STM32F103RCT6 обладает внушительным объемом встроенной памяти: 256 КБ флеш-памяти для хранения программ и 48 КБ ОЗУ для данных. Достаточно ли этого для большинства приложений? В большинстве случаев — да. Такой объем памяти позволяет реализовать довольно сложные алгоритмы и хранить значительные массивы данных.
Микроконтроллер оснащен богатым набором периферийных устройств:
- USB 2.0 Full Speed
- CAN интерфейс
- 3 интерфейса I2C
- 2 интерфейса SPI
- 5 USART интерфейсов
- 12-битный АЦП на 16 каналов
- 2 12-битных ЦАП
- 8 16-битных таймеров
Такой набор периферии делает STM32F103RCT6 универсальным решением для широкого круга задач, от простых до самых сложных.
Энергопотребление и режимы пониженного энергопотребления
Одно из ключевых преимуществ STM32F103RCT6 — низкое энергопотребление. Каковы типичные значения потребляемого тока? В активном режиме при максимальной частоте потребление составляет около 36 мА. В режиме ожидания — менее 2 мкА.
Микроконтроллер поддерживает несколько режимов пониженного энергопотребления:
- Sleep — остановка ядра, периферия продолжает работать
- Stop — остановка ядра и большей части периферии
- Standby — самый экономичный режим, сохраняется только содержимое регистров
Эти режимы позволяют значительно снизить энергопотребление в периоды простоя, что критично для автономных устройств.
Средства разработки и отладки для STM32F103RCT6
Для разработки программного обеспечения под STM32F103RCT6 доступен широкий выбор инструментов. Какие среды разработки наиболее популярны? Среди наиболее часто используемых:
- STM32CubeIDE — бесплатная среда от STMicroelectronics
- Keil MDK — профессиональный инструментарий для ARM
- IAR Embedded Workbench — мощная коммерческая среда разработки
Для отладки применяются различные аппаратные средства, такие как ST-LINK/V2 и J-Link. Они позволяют выполнять пошаговую отладку, устанавливать точки останова, просматривать содержимое памяти и регистров.
Сравнение STM32F103RCT6 с аналогами
Как STM32F103RCT6 соотносится с другими микроконтроллерами в своем классе? Рассмотрим сравнение с несколькими популярными моделями:
| Модель | Частота | Флеш-память | ОЗУ | Особенности |
|---|---|---|---|---|
| STM32F103RCT6 | 72 МГц | 256 КБ | 48 КБ | USB, CAN |
| ATmega2560 | 16 МГц | 256 КБ | 8 КБ | Популярен в Arduino |
| PIC32MX795F512L | 80 МГц | 512 КБ | 128 КБ | Ethernet, CAN |
Как видим, STM32F103RCT6 обладает хорошим балансом производительности и объема памяти, при этом предлагая широкий набор периферийных устройств.
Преимущества STM32F103RCT6
- Высокая производительность ядра Cortex-M3
- Большой объем флеш-памяти и ОЗУ
- Богатый набор периферийных устройств
- Низкое энергопотребление
- Доступность средств разработки
Недостатки STM32F103RCT6
- Относительно высокая сложность для начинающих разработчиков
- Отсутствие встроенного Ethernet
- Меньший объем памяти по сравнению с некоторыми более новыми моделями
Несмотря на некоторые ограничения, STM32F103RCT6 остается популярным выбором благодаря сбалансированным характеристикам и хорошей поддержке со стороны производителя и сообщества разработчиков.
Особенности программирования STM32F103RCT6
Программирование STM32F103RCT6 имеет свои особенности. Какие ключевые аспекты следует учитывать разработчику? Рассмотрим основные моменты:
- Инициализация периферии. Перед использованием любого периферийного устройства необходимо включить его тактирование и настроить соответствующие регистры.
- Работа с прерываниями. STM32F103RCT6 поддерживает векторные прерывания, что позволяет эффективно обрабатывать асинхронные события.
- Управление энергопотреблением. Для оптимизации энергопотребления важно правильно использовать режимы пониженного энергопотребления.
- Работа с DMA. Прямой доступ к памяти позволяет разгрузить ядро при передаче данных между периферией и памятью.
Для упрощения процесса разработки STMicroelectronics предоставляет библиотеку HAL (Hardware Abstraction Layer). Она предоставляет высокоуровневый интерфейс для работы с периферийными устройствами, что ускоряет процесс разработки и повышает переносимость кода между различными моделями микроконтроллеров.
Типичные проблемы и их решения при работе с STM32F103RCT6
При работе с STM32F103RCT6 разработчики могут столкнуться с рядом типичных проблем. Какие из них встречаются чаще всего и как их решать?
Проблема: Микроконтроллер не программируется
Решение: Проверьте правильность подключения программатора, убедитесь, что выбран верный интерфейс программирования (SWD или JTAG). Возможно, потребуется перевести микроконтроллер в режим загрузчика, удерживая кнопку BOOT0 при подаче питания.
Проблема: Программа зависает или работает некорректно
Решение: Используйте отладчик для пошагового выполнения программы. Проверьте правильность инициализации периферийных устройств и тактирования. Убедитесь, что не происходит переполнения стека.
Проблема: Высокое энергопотребление
Решение: Отключайте неиспользуемую периферию, правильно настраивайте режимы пониженного энергопотребления. Используйте осциллограф для анализа энергопотребления в различных режимах работы.
Большинство проблем при работе с STM32F103RCT6 можно решить, внимательно изучив документацию и используя отладочные средства. Сообщество разработчиков также является хорошим источником информации и помощи.

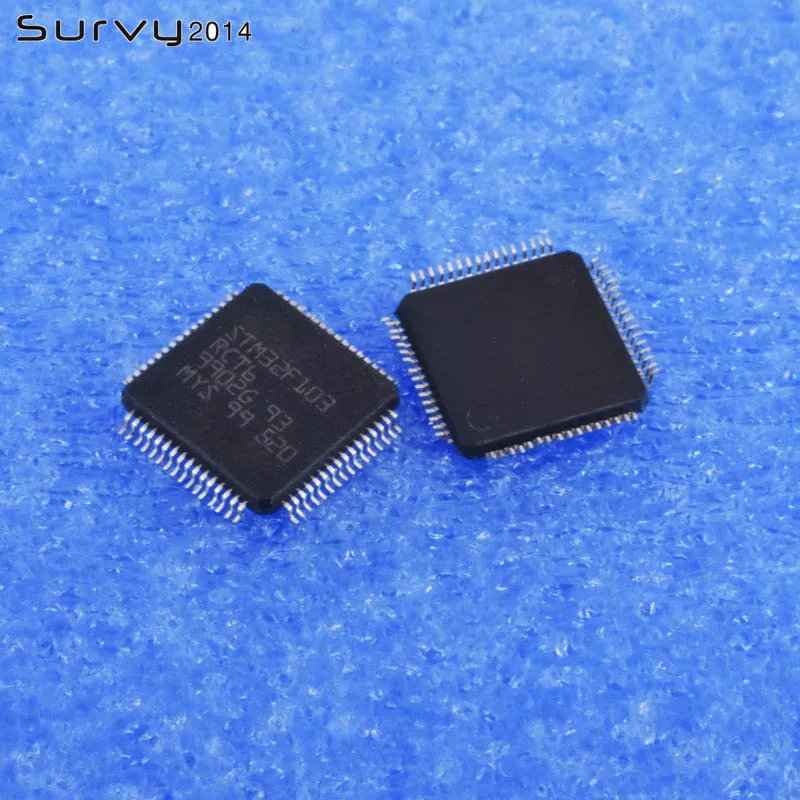

48kБ; LQFP64 производства STMicroelectronics STM32F103RCT6
Производитель
STMicroelectronics
Монтаж
SMD
Корпус
LQFP64
Напряжение питания
2.
..3,6В DCВид архитектуры
Cortex M3
Объем памяти SRAM
48кБ
Кол-во таймеров 16бит
8
Интерфейс
CAN
Интерфейс
I2C
Интерфейс
IrDA
Интерфейс
LIN
Интерфейс
SPI
Интерфейс
USART
Интерфейс
USB
Объем Flash-памяти
256кБ
Кол-во входов/выходов
51
Тип микросхемы
микроконтроллер ARM
Тактовая частота
72МГц
Вес
0.
381g
..3,6В DC
381gБесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
BTT SKR mini v 1.1 STM32F105RCT6 или STM32F103RCT6
Личные дневники
Подпишитесь на автора
Подписаться
Не хочу
Статья относится к принтерам:
Prusa i3 SteelВсем здравствуйте.
Мне тут перепала BIGTREETECH-SKR-MINI-V1.1. Собранная прошивка Marlin bugfix-2.0.x заливается, но при экран горит и ничего не выводит. Всевозможные манипуляции в Marline заняли неделю но ни к чему положительному не привели.
Я решил рассмотреть плату с использование лупы, мало ли что новое увижу..=)
И увидел маркировку на контролере «STM32F105RCT6», хотя везде заявлено «ARM Cortex-M3 series STM32F103RCT6 chip with 32-bit CPU 72MHz.
«
На работе вертели крутили, шесть человек видят цифру на конце 5, цифру 3 никто не признал.
Возможно есть способы как то программным образом узнать что это за контролер..
И кратко характеристики контролеров.
В моем понимании это не в взаимозаменяемые контролеры. Даташиты по 100 страниц на техническом английском мне не осилить.
https://www.st.com/resource/en/datasheet/stm32f103rc.pdf, https://www.st.com/resource/en/datasheet/stm32f105rc.pdf
Возможно что тот кто хорошо разбирается в микроконтроллерах подскажет что с этим делать, как на плату с STM32F105RCT6 запихнуть пришивку. В вышеуказанном Marlin bugfix-2.0.x я сведений об STM32F105RCT6 не нашел. Есть только STM32F103RCT6.
Если честно последний контролер я в руках держал в 1999 г. и он был советский..
Так что я прошу понять простить и помочь разобраться=).
BTT SKR mini
Подпишитесь на автора
Подписаться
Не хочу
Комментарии к статье
Еще больше интересных статей
dallas9
Загрузка
05.
10.2022
923
6
Подпишитесь на автора
Подписаться
Не хочу
Про печать композитов на примере статьи https://3dtoday.ru/we-print/usilennyi-komplekt-napecatannyx-…
Читать дальше
onvoid
Загрузка
21.10.2022
349
2
Подпишитесь на автора
Подписаться
Не хочу
Много букв ! ! !
Инструкцию писал на работе на время моего отпуска, что бы другие м…
Читать дальше
103
Подпишитесь на автора
Подписаться
Не хочу
Итак у меня была возможность попробовать реализовать все на базе MMU2 (1ч, 2ч, 3ч, 4ч, 5ч,).
У меня…
Читать дальше
Findchips: stm32f103rct6 от STMicroelectronics
Что такое рейтинг риска покупки?Ранг риска закупок определяется путем углубленного анализа факторов риска производственного риска и долгосрочного риска данной детали.
Описание детали
Параметрические данные
- Uid исходного содержимого:
СТМ32Ф103РКТ6
- Номер детали производителя:
СТМ32Ф103РКТ6
- Фирменное наименование:
STMicroelectronics
- Код жизненного цикла детали:
Активный
- Код упаковки детали:
QFP
- Описание упаковки:
LFQFP, QFP64, .
47SQ, 20 - Количество выводов:
64
- Код соответствия требованиям:
совместимый
- Код ECCN:
3А991.А.2
- Код HTS:
8542.
31.00.01 - Производитель:
STMicroelectronics
- Рейтинг риска:
0,73
- Имеет АЦП:
ДА
- Размер бита:
32
- Семейство процессоров :
КОРТЭКС-М3
- Тактовая частота-макс. :
16 МГц
- каналов ЦАП:
ДА
- каналов прямого доступа к памяти:
ДА
- JESD-30 Код:
S-PQFP-G64
- JESD-609 Код:
e4
- Длина:
10 мм
- Уровень чувствительности к влаге:
3
- Количество каналов прямого доступа к памяти:
12
- Количество линий ввода/вывода:
51
47SQ, 20
31.00.01
: | Номер детали | Описание | Производитель | Сравнить |
|---|---|---|---|
| STM32F103RCT7XXX Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RCT7XXX |
| Номер детали | Описание | Производитель | Сравнить |
|---|---|---|---|
| СТМ32Ф103РЕТ6 Микроконтроллеры и процессоры | Линия Mainstream Performance, микроконтроллер Arm Cortex-M3 с 512 Кбайт флэш-памяти, процессор 72 МГц, управление двигателем, USB и CAN | STMicroelectronics | STM32F103RCT6 против STM32F103RET6 |
| СТМ32Ф103РЕТ7ТР Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RET7TR |
| СТМ32Ф103РЕТ7 Микроконтроллеры и процессоры | Линия Mainstream Performance, микроконтроллер Arm Cortex-M3 с 512 Кбайт флэш-памяти, процессор 72 МГц, управление двигателем, USB и CAN | STMicroelectronics | STM32F103RCT6 против STM32F103RET7 |
| STM32F103RET6XXX Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RET6XXX |
| STM32F103RDT7XXX Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RDT7XXX |
| STM32F103RDT6XXX Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RDT6XXX |
| STM32F103RCT7XXX Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103RCT7XXX |
| СТМ32Ф103Р4Т7АКХХ Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103R4T7AXXX |
| СТМ32Ф103Р4Т6ХХХ Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103R4T6XXX |
| СТМ32Ф103Р4Т7АТР Микроконтроллеры и процессоры | 32-БИТ, FLASH, 72 МГц, МИКРОКОНТРОЛЛЕР RISC, PQFP64, 10 X 10 ММ, СООТВЕТСТВИЕ ROHS, LQFP-64 | STMicroelectronics | STM32F103RCT6 против STM32F103R4T7ATR |
STM32F103RCT6 STMicroelectronics – цена, наличие и спецификация
- Дом /
- Интегральные схемы (ИС) /
- Встроенный /
- Встраиваемые — микроконтроллеры /
- СТМ32Ф103РКТ6
Одна и та же модель может иметь несколько партий, изображения только для справки.
| Деталь № | СТМ32Ф103РКТ6 |
| Производитель | STMicroelectronics |
| Каталог | Встроенные — микроконтроллеры |
| Описание | IC MCU 32BIT 256KB FLASH 64LQFP |
Скачать спецификации
Доступность: 149 095 шт.
Минимальный заказ: 8 шт.
Приращение заказа: 1 шт.
Кол-во:
Руководство по размещению заказа *Нужно больше? *Запросить предложение по оптовому количеству?
Спецификации продуктов
| Модуль ECAD | |
| Категории | Интегральные схемы |
| Производитель | STMicroelectronics |
| Упаковка | Лоток |
| Статус | Активный |
| Базовый процессор | АРМ Кортекс-М3 |
| Размер сердечника детали | 32-разрядный |
| Скорость (частота) | 72МГц |
| Количество входов/выходов | 51 |
| Размер памяти программы | 256 КБ (256 КБ x 8) |
| Программная память Тип | ВСПЫШКА |
| Размер ОЗУ данных | 48К х 8 |
| Напряжение питания — рабочее | от 2 В до 3,6 В |
| Преобразователи данных | А/Д 16х12б; Д/А 2x12b |
| Температурный диапазон — рабочий | от -40°C до 85°C (ТА) |
| Размер | 64-ЛКФП |
| Номер детали источника выигрыша | 031280-СТМ32Ф103РКТ6 |
| Фамилия | СТМ32Ф103РК |
| Дата введения | 07 апреля 2008 г. |
| ECCN | 3A991.a.2 |
| Страна происхождения | Соединенные Штаты Америки |
| Без галогенов | Соответствует |
| Расчетная дата EOL | 2026 |
| Это часто используемая деталь? | Да |
| Популярность | Высокий |
| Ложная угроза на открытом рынке | 33% |
| Состояние спроса и предложения | Достаточно |
| Альтернативные детали (перекрестная ссылка) | АЦАМД21Ж18А-АУ; МКВ31Ф128ВЛх20П; АЦАМД20Ж17А-АВТ; |
Описание
STMicroelectronics STM32F103RCT6, 32-разрядный микроконтроллер, предлагает 256 КБ (256 КБ x 8) флэш-памяти программ с 51 портом ввода/вывода. Базовым процессором STM32F103RCT6 является ARM Cortex-M3, работающий на опорной частоте 72 МГц. Компонент принимает напряжение питания от 2 В до 3,6 В, рассчитанное на работу в диапазоне от -40°C до 85°C (TA).
