Stm8L discovery. STM8L-DISCOVERY: обзор отладочной платы на базе микроконтроллера STM8L152C6T6

Что представляет собой плата STM8L-DISCOVERY. Какие компоненты входят в ее состав. Как использовать STM8L-DISCOVERY для разработки приложений на базе микроконтроллера STM8L152C6T6. Какие возможности предоставляет встроенный отладчик ST-LINK.

Содержание

Основные характеристики платы STM8L-DISCOVERY

STM8L-DISCOVERY представляет собой недорогую отладочную плату для быстрого начала работы с 8-разрядными микроконтроллерами STM8L со сверхнизким энергопотреблением. Она позволяет легко разрабатывать, отлаживать и демонстрировать возможности микроконтроллеров семейства STM8L.

Основные особенности платы STM8L-DISCOVERY:

Микроконтроллер STM8L152C6T6 (32 КБ Flash, 2 КБ RAM, 1 КБ EEPROM)
Встроенный программатор/отладчик ST-LINK
ЖК-дисплей 24×4 сегмента
Светодиоды и кнопки для взаимодействия
Разъем расширения для доступа ко всем выводам МК
Схема измерения тока потребления
Питание от USB или внешнего источника

Компоненты платы STM8L-DISCOVERY

Рассмотрим основные компоненты, входящие в состав отладочной платы STM8L-DISCOVERY:

Микроконтроллер STM8L152C6T6

В качестве основного компонента на плате установлен 8-разрядный микроконтроллер STM8L152C6T6 в 48-выводном корпусе LQFP. Он обладает следующими характеристиками:

32 КБ Flash-памяти программ
2 КБ оперативной памяти RAM
1 КБ энергонезависимой памяти EEPROM
10-разрядный АЦП на 21 канал
12-разрядный ЦАП
Компараторы со сверхнизким потреблением
Контроллер ЖК-дисплея (до 28 сегментов)
Несколько режимов пониженного энергопотребления

Встроенный отладчик ST-LINK

На плате интегрирован программатор/отладчик ST-LINK, который позволяет программировать и отлаживать код непосредственно через USB-интерфейс, без необходимости использования внешних инструментов. ST-LINK поддерживает следующие возможности:

Программирование Flash-памяти микроконтроллера
Пошаговая отладка кода
Установка точек останова
Просмотр содержимого регистров и памяти
Возможность использования в качестве отдельного программатора для внешних плат

Использование STM8L-DISCOVERY для разработки

Плата STM8L-DISCOVERY предоставляет все необходимое для быстрого прототипирования и отладки приложений на базе микроконтроллеров STM8L. Ключевые возможности для разработчиков включают:

Программирование и отладка через ST-LINK

Встроенный отладчик ST-LINK позволяет легко программировать микроконтроллер и отлаживать код. Для этого достаточно подключить плату к компьютеру через USB-кабель и использовать поддерживаемую среду разработки, например STVD или IAR Embedded Workbench.

Доступ ко всем выводам микроконтроллера

Все выводы микроконтроллера STM8L152C6T6 выведены на штыревые разъемы по краям платы. Это позволяет легко подключать внешние компоненты и измерительное оборудование для отладки.

Демонстрация режимов энергосбережения

Плата оснащена схемой измерения тока потребления, которая в сочетании с ЖК-дисплеем позволяет наглядно демонстрировать работу различных режимов пониженного энергопотребления микроконтроллера STM8L.

Возможности встроенного ЖК-дисплея

На плате STM8L-DISCOVERY установлен ЖК-дисплей с 24 сегментами и 4 общими электродами. Он позволяет отображать различную информацию в процессе работы с платой:

Текущий режим работы микроконтроллера
Измеренное значение тока потребления
Напряжение питания
Произвольные символы и цифры

Дисплей напрямую подключен к контроллеру ЖК STM8L152C6T6, что позволяет демонстрировать возможности микроконтроллера по управлению ЖК-индикаторами с минимальным энергопотреблением.

Схема измерения тока потребления

Одной из ключевых особенностей платы STM8L-DISCOVERY является встроенная схема для измерения тока потребления микроконтроллера. Она позволяет оценивать энергоэффективность приложений в различных режимах работы:

Активный режим
Режим низкого энергопотребления с включенным ЖК
Режим низкого энергопотребления с выключенным ЖК
Режим остановки

Измеренное значение тока отображается на ЖК-дисплее в реальном времени. Это позволяет наглядно демонстрировать преимущества различных режимов пониженного энергопотребления микроконтроллеров STM8L.

Разработка собственных приложений

Для разработки собственных приложений на базе STM8L-DISCOVERY рекомендуется следующий порядок действий:

Установить среду разработки (STVD, IAR EWSTM8 и др.)
Скачать и установить пакет разработчика STM8L-DISCOVERY
Создать новый проект на основе шаблона из пакета разработчика
Написать код приложения
Скомпилировать проект и загрузить его в микроконтроллер через ST-LINK

Отладить работу с помощью встроенного отладчика

Подробные инструкции по созданию проектов и работе с отладочной платой содержатся в руководстве пользователя UM0991, доступном на сайте www.st.com/stm8l-discovery.

Заключение

STM8L-DISCOVERY представляет собой удобный и недорогой инструмент для знакомства с микроконтроллерами семейства STM8L и разработки энергоэффективных приложений. Благодаря встроенному отладчику, ЖК-дисплею и схеме измерения тока, плата позволяет легко оценивать возможности микроконтроллеров и отлаживать код. Это делает ее отличным выбором как для начинающих разработчиков, так и для создания прототипов коммерческих устройств на базе STM8L.

Обзор STM8L-Discovery / STM8 / Сообщество EasyElectronics.ru

Решил сделать небольшой обзорчик платы STM8L-Discovery.

В комплекте кроме самой платы идет пластиковая упаковка и картонка с описанием функционала. Не густо, да. Но что вы хотели от рекламного продукта? 🙂

На плате установлен МК STM8L152C6T6:
— 32к флеш памяти
— 2к RAM
— 1к EEPROM
— 10 бит АЦП на 21 канал
— 12 бит DAC
— Пара компараторов со сверхнизким потреблением
— Четыре таймера разной степени продвинутости.
— Контроллер LCD (4 разряда / 28 сегментов)

Все ножки МК выведены на штырьковые разъемы, к которым можно подключится с двух сторон:

Кроме этого куча ножек подключена к дисплею. Если дисплей не используется и ножки, занятые им, используются для других целей, то дисплей рекомендуется вынуть из платы. Делать это лучше осторожно — он все-таки стеклянный 🙂

Поставить дисплей обратно поможет капелька прозрачного пластика на его торце: она должна быть с той стороны, где выемка в панельке.

Из под дисплея на нас смотрит куча рассыпухи. К ней мы вернемся чуть позже, когда будет разбираться с демо прошивкой. А пока посмотрим чуть выше.

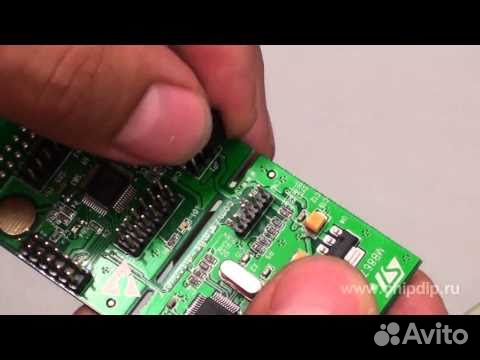

Здесь у нас обрубок отладчика ST-Link. Прошивать он может только STM8L и STM8S. Для этого его надо отключить от МК на дискавери. Вот так:

Разъемчик на левой стороне платы это отладочный интерфейс SWIM:
1 — Vcc с программируемого устройства.
2 — SWIM
3 — Gnd
4 — RESET

На плате установлен стабилизатор LD33 для питания МК, вход которого подключен к пину 5V. Значит, на этот пин можно подавать внешнее питание, большее чем 3.3В.

Теперь посмотрим на ту часть платы, где установлен МК:

Здесь установлен часовой кварц на 32.768кГц для RTC.
Пара светодиодов: синий подключен к пину C7, зеленый подлкючен к пину E7.

Оба светодиода подключены через резисторы в 680 Ом.

Две кнопки. Черная заведена на пин RESET (A1), а синяя заведена на C1. Обе кнопки подключены вот так:

Прямо перед дисплеем есть джампер IDD. Через него подается питание на МК. Если находится в положении off, то питание на МК подается напрямую. Если в положении on, то питание подается через специальную схему измерения тока. Выглядит она вот так:

Вся эта хитрая схема нужна для того, чтобы демопрошивка могла измерять ток, потребляемый МК и выводить на дисплей. Короче, еще одна рекламная приблуда.

Впрочем, её можно использовать и в более мирных целях. Например, для мониторинга потребляемого тока. Схема работает по разному для спящего и обычного режимов. Причем для спящего режима она подает сигнал на пробуждение через определенное время. МК должен проснуться и замерить показания. Конечно, в реальном приложении это не очень удобно.

Для замера потребления в активном режиме надо подать высокий уровень на IDD_CNT_EN (C4). Теперь на пине F0 можно ловить напряжение, пропорциональное току через МК. В качестве шунта используется 2 Ом резистор, значит приращение напряжения будет 2mV на каждый миллиампер потребляемого тока.

Еще на плате есть место под кварц. Но самого кварца нет (а на 32-дискавери был, да еще и на цанговых контактах). Да и конденсаторы для кварца не припаяны, а кондеры в корпусе 402 (или 603) самому паять довольно сложно.

Вернемся к индикатору.
На плате установлен ЖК индикатор на 14 сегментов и 6 разрядов. Вот такой:

Подключение дисплея к МК можно посмотреть в руководстве к плате на странице 18.

Теперь, переворачиваем плату вверх ногами.

Ура! Нам подарили два джампера (смотри около разъема USB). Все штырьки там подключены к земле, и сделаны для того, чтобы плата ровно стояла на столе. Халявные джамперы пришлись очень кстати, ибо джампер с IDD я посеял через два дня после покупки платы 🙂

Кроме джамперов на нижней стороне есть куча соединений (solder bridges). Рассмотрим, какие из них за что отвечают:

SB1,2 (находятся на верхней стороне между МК и местом под кварц) — должны быть разорваны, если подключен внешний кварц.

Теперь те, что находятся на нижней стороне:

SB11,12,14 — должны быть разорваны, если необходимо использовать пины F0, C4 и E6. В таком случае нельзя будет использовать встроенную замерялку тока.

SB13,15 — если разорваны, то часовой кварц отключен и пины C6 и С5 можно использовать по своему усмотрению.

SB16 — если разорван, то сигнал RESET от ST-Link отключен от ресета в МК.

SB17

— если разорван, то синяя кнопка отключена от схемы.

Теперь подключим плату к USB, и посмотрим, что в неё зашито по-умолчанию.

Кроме традиционного мигания светодиодами, прошивка замеряет ток в разных режимах и показывает его на индикаторе.

Режим работы отображается на шкале справа.

Активный режим:

Low power run mode, LCD включен:

Low power run mode, LCD выключен:

Halt, внезапно, абсолютный нуль:

Ссылки:

Руководство к плате
Описание демо прошивки
Сама демо прошивка

Руководство пользователя STMicroelectronics STM8L Discovery Board

Плата обнаружения STMicroelectronics STM8L

Введение

STM8L-DISCOVERY, основанная на STM8L152C6T6, представляет собой оценочную плату для быстрого запуска 8-битных микроконтроллеров со сверхнизким энергопотреблением. Это самый дешевый и быстрый способ обнаружить STM8L, запрограммировать и использовать устройство, а также создавать и отлаживать приложения. Он включает в себя встроенный отладчик ST-LINK и функцию измерения IDD, которая помогает обнаружить сверхнизкую эффективность энергопотребления.

Подключите STM8L-DISCOVERY к ПК с помощью стандартного USB-кабеля и запустите предварительно запрограммированное приложение.ampле. Когда отладчик открыт, вы можете следить за выполнением кода в реальном времени. Большое количество приложений exampФайлы предоставляются для того, чтобы вы могли изучать, повторно использовать и модифицировать исходный код приложения. Это может быть использовано для быстрой проверки концепции или демонстрационного прототипа. STM8L-DISCOVERY идеально подходит для любителей, разработчиков, студентов и групп поддержки.

Используя этот документ в качестве руководства и опробовав приложение examples, вы можете быстро ознакомиться с STM8L-DISCOVERY и всеми его возможностями.
Войти www.st.com/stm8l-открытие для доступа ко всем руководствам пользователя и примечаниям по применению, связанным с STM8L-DISCOVERY.

Справочные документы

Руководство пользователя оценочной платы STM8L-DISCOVERY (UM0970)
Руководство пользователя программного обеспечения STM8L-DISCOVERY Разработка и отладка кода приложения STML-DISCOVERY (UM0991)
Руководство пользователя ST Visual Develop (STVD) (UM0036)
Введение в режимы энергосбережения STM8L15x с использованием функции измерения IDD STM8L-DISCOVERY (AN3269)
Сборка волнового генератора с использованием STM8L-DISCOVERY (AN3252)
Справочное руководство STM8L15x (RM0031)
Техническое описание STM8L15xx

Начиная

Системные требования
Перед использованием STM8L-DISCOVERY необходимы следующие материалы:

ПК с Windows (2000, XP, Vista)
Кабель USB типа A — mini-B

Краткое руководство (менее 20 минут)

Запустите одно из многих приложений STM8L-DISCOVERY examples с нуля менее чем за 20 мин.

Программная среда

Загрузите бесплатную программную среду (IDE). Выбери между:
- Набор инструментов ST MCU, состоящий из ST Visual Develop (STVD) и ST Visual Programmer (STVP), доступен на http://www.st.com
- IAR Embedded Workbench для STM8 Kickstart edition (8K-limited) доступен на www.iar.com, вкладка «Загрузки».
  Хотя IAR Embedded Workbench для STM8 включает собственный компилятор, STVD необходимо использовать вместе с компиляторами Cosmic или Raisonance.
Скачайте бесплатные компиляторы:
- Космические 16 К доступны на www.cosmicsoftware.com/download_stm8_16k.php
- Годовая подписка Cosmic 32K доступна на www.cosmicsoftware.com/download_stm8_32k.php
- Raisonance 32 K доступен на www.mcu-raisonance.com

ПРИМЕЧАНИЕ: Обратите внимание, что версия Cosmic 32K не включает прямую поддержку от Cosmic.
Чтобы получить подробную информацию о том, как установить IDE и/или компиляторы, прочитайте главу 2 UM0991, доступную на www. st.com/stm8l-discovery.

Подключите STM8L-DISCOVERY к главному ПК.

STM8L-DISCOVERY поставляется с предварительно запрограммированной демонстрацией Discover. Эта демонстрация состоит в обнаружении режимов энергосбережения STM8L15x,tagе STM8L-
Встроенная функция измерения IDD DISCOVERY.

Подключите STM8L-DISCOVERY к ПК с помощью USB-кабеля.
Приложение запускается немедленно и динамически отображается на ЖК-дисплее. Пользователь может выбрать энергопотребление STM8L в реальном времени в каждом режиме с помощью пользовательского кнопочного интерфейса. Загрузите примечания по применению AN3269 из www.st.com/stm8l-открытие чтобы получить более подробную информацию об этой демонстрации.

брусья	LED3 / LED4	Отображается на ЖК-дисплее
	Мигать	STM8L VDD томtagе измерено
	OFF	Потребляемая мощность STM8L в Режим работы
	OFF	Потребляемая мощность STM8L в Режим работы с низким энергопотреблением с включенным ЖК-дисплеем
	OFF	Потребляемая мощность STM8L в Режим работы с низким энергопотреблением с выключенным ЖК-дисплеем
	OFF	Потребляемая мощность STM8L в Режим остановки

Запуск приложения STM8L-DISCOVERY exampле
STM8L-DISCOVERY поставляется с многочисленными приложениями exampфайлы доступны на www. st.com/stm8l-открытие.

Убедитесь, что ваша бесплатная программная среда (в данном случае STVD) установлена правильно.

Скачать одно из приложений exampфайлы, а также связанные с ними примечания по применению, доступные на www.st.com/stm8l-discovery, и каталог извлечения STM8L-DISCOVERY_Example на вашем ПК.
- Космический: STM8L-Discovery_Exampле/Проект/Exampле / СТВД / космический / Example.stw
- Смысл:
  STM8L-Discovery_Exampле/Проект/Exampле/СТВД/Резонанс/Эксample.stw
Настройте STVD для использования ST-LINK в качестве инструмента отладки:
- Щелкните Инструмент отладки -> Параметры цели.
- Выберите целевой Swim ST-LINK в списке целей.
Выберите подходящий микроконтроллер:
- Перейдите в Projects>Settings>MCU и выберите STM8L152C6 из списка MCU.
- Перед нажатием OK убедитесь, что выбранный MCU отображается в выбранном поле MCU.
Нажмите Build -> Rebuild All, чтобы собрать приложение.
Щелкните Отладка -> Начать отладку, чтобы загрузить приложение в память программы STM8L и начать сеанс отладки.
Запустите код приложения в режиме отладки или в автономном режиме:
- a) Щелкните Отладка -> Выполнить, чтобы запустить приложение в режиме отладки.
- b) Щелкните Отладка -> Остановить отладку, чтобы отключить отладчик; после этого приложение сразу запускается в автономном режиме.

После запуска выбранного приложения проверьте, работает ли оно так, как описано в примечании к приложению, связанном с exampим.
Некоторые из доступных бывшихampФайлы требуют дополнительных компонентов для правильной работы. Пожалуйста, обратитесь к примечанию к применению, связанному с бывшимample выбрал, чтобы узнать больше об этом.

Разработка собственного приложения

Установите бесплатную программную среду (IDE и/или компиляторы) по вашему выбору. См. раздел 1.2.1.
Установите пакет разработки STM8L-DISCOVERY.
1. Загрузите STM8L-Discovery_dev.zip с www.st.com/stm8l-discovery (zip file доступен вместе с UM0991) и извлеките структуру каталогов на свой ПК.
2. Дублируйте каталог project_template и переименуйте его (My_own_project).
Запустите интегрированную среду разработки по вашему выбору.
Выберите File -> Открыть рабочее пространство.
Поиск проекта file .stw My_own_project, который вы собираетесь запускать, в соответствии с выбранной вами IDE и/или компилятором:
1. СТВД с космическим: STM8L-
  Discovery_My_own_project/Project/My_own_project/STVD/Cosmic/STVD_workspac
  е. ств
2. СТВД с смыслом: STM8L-
  Discovery_My_own_project/Project/My_own_project/STVD/Reisonance/STVD_work space.stw
3. Встроенное рабочее место IAR (EWSTM8): STM8L-
  Discovery_My_own_project/Project/My_own_project/STVD/EWSTM8/рабочая область.stw

Эта процедура обеспечивает предварительно структурированное рабочее пространство проекта и упрощает разработку проекта.

Подробные инструкции по созданию проекта приведены в руководстве пользователя UM0991 «Разработка и отладка кода приложения STM8L-Discovery», которое можно загрузить с www.st.com/stm8l-открытие.

Поддержка
Посетите наш форум STM8L-DISCOVERY на www.st.com/stm8l-discovery. Свяжитесь с нашей технической поддержкой по телефону www.st.com.

Лист регистраций изменений

Время	Пересмотр	изменения
09-Dec-2010	1	Начальная версия.
06-Jan-2011	2	Обновлен набор инструментов MCU ST. URL под Раздел 1.2.1.

Пожалуйста, прочтите внимательно:

Информация в этом документе предоставляется исключительно в связи с продуктами ST. STMicroelectronics NV и ее дочерние компании («ST») оставляют за собой право вносить изменения, исправления, модификации или улучшения в этот документ, а также в продукты и услуги, описанные в нем, в любое время без предварительного уведомления.

Все продукты ST продаются в соответствии с условиями продажи ST.
Покупатели несут единоличную ответственность за выбор, выбор и использование описанных здесь продуктов и услуг ST, и ST не несет никакой ответственности за выбор, выбор или использование описанных здесь продуктов и услуг ST.

Никакие лицензии, явные или подразумеваемые, посредством эстоппеля или иным образом, на какие-либо права интеллектуальной собственности не предоставляются в соответствии с этим документом. Если какая-либо часть этого документа относится к каким-либо продуктам или услугам третьих лиц, это не считается предоставлением компанией ST лицензии на использование таких продуктов или услуг третьих лиц или какой-либо интеллектуальной собственности, содержащейся в них, или рассматривается как гарантия, распространяющаяся на использование в каким бы то ни было образом таких сторонних продуктов или услуг или любой содержащейся в них интеллектуальной собственности.

ЕСЛИ ИНОЕ НЕ УКАЗАНО В УСЛОВИЯХ ПРОДАЖИ ST ST, ST ОТКАЗЫВАЕТСЯ ОТ ЛЮБЫХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ В ОТНОШЕНИИ ИСПОЛЬЗОВАНИЯ И/ИЛИ ПРОДАЖИ ПРОДУКТОВ ST, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ (И

ИХ ЭКВИВАЛЕНТЫ В СООТВЕТСТВИИ С ЗАКОНОДАТЕЛЬСТВОМ ЛЮБОЙ ЮРИСДИКЦИИ), ИЛИ НАРУШЕНИЕМ ЛЮБОГО ПАТЕНТА, АВТОРСКОГО ПРАВА ИЛИ ДРУГОГО ПРАВА НА ИНТЕЛЛЕКТУАЛЬНУЮ СОБСТВЕННОСТЬ.
ПРОДУКЦИЯ ST НЕ РЕКОМЕНДУЕТСЯ, НЕ РАЗРЕШАЕТСЯ ИЛИ НЕ ГАРАНТИРУЕТСЯ В ПИСЬМЕННОМ СОГЛАШЕНИИ УПОЛНОМОЧЕННОГО ПРЕДСТАВИТЕЛЯ ST.

ДЛЯ ИСПОЛЬЗОВАНИЯ В ВОЕННЫХ, АВИАЦИОННЫХ, КОСМИЧЕСКИХ, СПАСАТЕЛЬНЫХ ИЛИ ОБЕСПЕЧИВАЮЩИХ ЖИЗНЬ ПРИМЕНЕНИЯХ, А ТАКЖЕ В ПРОДУКТАХ ИЛИ СИСТЕМАХ, ОТКАЗ ИЛИ НЕИСПРАВНОСТЬ КОТОРЫХ МОЖЕТ ПРИВЕСТИ К ТРАВМАМ, СМЕРТИ ИЛИ СЕРЬЕЗНОМУ ИМУЩЕСТВУ ИЛИ УЩЕРБУ ОКРУЖАЮЩЕЙ СРЕДЫ. ПРОДУКТЫ ST, КОТОРЫЕ НЕ УКАЗАНЫ КАК «АВТОМОБИЛЬНЫЕ», МОГУТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО В АВТОМОБИЛЬНЫХ ПРИМЕНЕНИЯХ НА СОБСТВЕННЫЙ РИСК ПОЛЬЗОВАТЕЛЯ.

Перепродажа продуктов ST с положениями, отличными от заявлений и/или технических характеристик, изложенных в этом документе, немедленно аннулирует любую гарантию, предоставленную ST на продукт или услугу ST, описанные в настоящем документе, и не создает и не продлевает каким-либо образом какую-либо ответственность со стороны СТ.

ST и логотип ST являются товарными знаками или зарегистрированными товарными знаками ST в различных странах.
Информация в этом документе заменяет собой всю ранее предоставленную информацию.
Логотип ST является зарегистрированным товарным знаком STMicroelectronics. Все остальные имена являются собственностью их соответствующих владельцев.

report this ad

Группа компаний STMicroelectronics
Австралия – Бельгия – Бразилия – Канада – Китай – Чехия – Финляндия – Франция – Германия – Гонконг – Индия – Израиль – Италия – Япония – Малайзия – Мальта – Марокко – Филиппины – Сингапур – Испания – Швеция – Швейцария – Великобритания – США Штаты Америки
www.st.com

Документы / Ресурсы

Плата обнаружения STMicroelectronics STM8L [pdf] Руководство пользователя
Плата обнаружения STM8L, STM8L, Плата обнаружения, Совет

STM8L-DISCOVERY — комплект Discovery с STM8L152C6

Отзывов пока нет Написать обзор

STMicroelectronics

STM8L-DISCOVERY — комплект Discovery с STM8L152C6

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Эвелта Артикул:: 033-STM8L-ОТКРЫТИЕ

Номер детали производителя:: STM8L-ОБНАРУЖЕНИЕ

Было:

1 292,10 ₹

1 095,00 ₹

₹ 1163,48 вкл. ГОСТ

₹986.00 экз. GST

Запросите предложение для больших количеств

Описание

Обладает функциями сверхнизкого энергопотребления STM8L с комплектом STM8L-DISCOVERY, который позволяет пользователям быстро разрабатывать приложения и делиться ими. Он основан на STM8L152C6T6 и включает автономный интерфейс встроенного инструмента отладки ST-Link, который помогает выбрать использование любого внешнего инструмента отладки.

Изучить сверхнизкие характеристики очень легко и быстро благодаря ЖК-дисплею (24 сегмента, 4 общих), светодиодам и кнопкам.

Разработчики получают поддержку расширенного заголовка для всех входов/выходов QFP48 для быстрого подключения к макетной плате для удобного измерения, что делает всю установку аккуратной и компактной для использования области приложения, чтобы шагнуть вперед.

Особенности:

Микроконтроллер
STM8L152C6T6, 32 КБ Flash, 2 КБ RAM, 1 КБ EEPROM в 48-контактном LQFP
Встроенный ST-Link с переключателем режима выбора для использования комплекта в качестве автономного ST-Link (с разъемом SWIM для программирования и отладки)
Два красных светодиода; LD1 для связи по USB, LD2 для включения питания 3,3 В
Питание от USB или внешнего источника 5 В или 3,3 В
Может питать целевое приложение напряжением 5 В и 3 В
Два пользовательских светодиода, LD3 и LD4 (зеленый и синий)
Две кнопки (Пользователь и Сброс)
LCD 28-pin DIP (24 сегмента, 4 общих)
Удлинительный разъем для всех входов/выходов QFP48 для быстрого подключения к макетной плате для облегчения измерения

Соответствующие ресурсы:

STM8L со сверхнизким энергопотреблением Discovery Спецификация продукта
Начало работы с STM8L-DISCOVERY Руководство пользователя
STM8L-DISCOVERY Руководство пользователя

Дополнительная информация

STMicroelectronics

Информация о гарантии

Все товары, поставляемые Evelta, являются подлинными и оригинальными. Мы предлагаем 14-дневную гарантию замены в случае производственного брака. Для получения более подробной информации, пожалуйста, посетите нашу страницу отмены и возврата.

Сопутствующие товары

Клиенты также просмотрели

ST STM8L-DISCOVERY РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Download

Содержание

страница из 29
Содержание
Оглавление
Закладки

Table of Contents

Table of Contents
Quick Start
Getting Started
System Requirements
Development Toolchain
Demonstration Software
Order Code
Характеристики
Аппаратное обеспечение и компоновка
Микроконтроллер STM8L152C6T6
Встроенный ST-Link
Использование ST-Link для программирования/отладки STM8L на плате
Использование ST-Link для программирования/отладки внешнего источника питания STM8L
0
0
0 Выбор
Кнопки нажимания
Встроенная схема измерения IDD
Режим запуска
Режим низкой энергии
Режим низкой питания ID. 0003
Ibias Current Measurement Procedure
Solder Bridges
LCD (24 Segments, 4 Commons)
Extension Connection
Electrical Schematics
Revision History

UM0970

Руководство пользователя

STM8L-DISCOVERY

Введение

STM8L-DISCOVERY поможет вам открыть для себя функции сверхнизкого энергопотребления STM8L, а также

разработать и поделиться своими приложениями. Он основан на STM8L152C6T6 и включает в себя встроенный интерфейс инструмента отладки ST-

Link, ЖК-дисплей (24 сегмента, 4 общих), светодиоды и кнопки

Рисунок 1.

Основные характеристики платы STM8L-DISCOVERY
