Строчник. Замена строчного трансформатора в телевизоре: особенности и рекомендации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно выбрать строчный трансформатор для замены в телевизоре. Какие модели подходят для замены ТДКС-8. Можно ли изготовить строчный трансформатор самостоятельно. На что обратить внимание при установке нового трансформатора.

Содержание

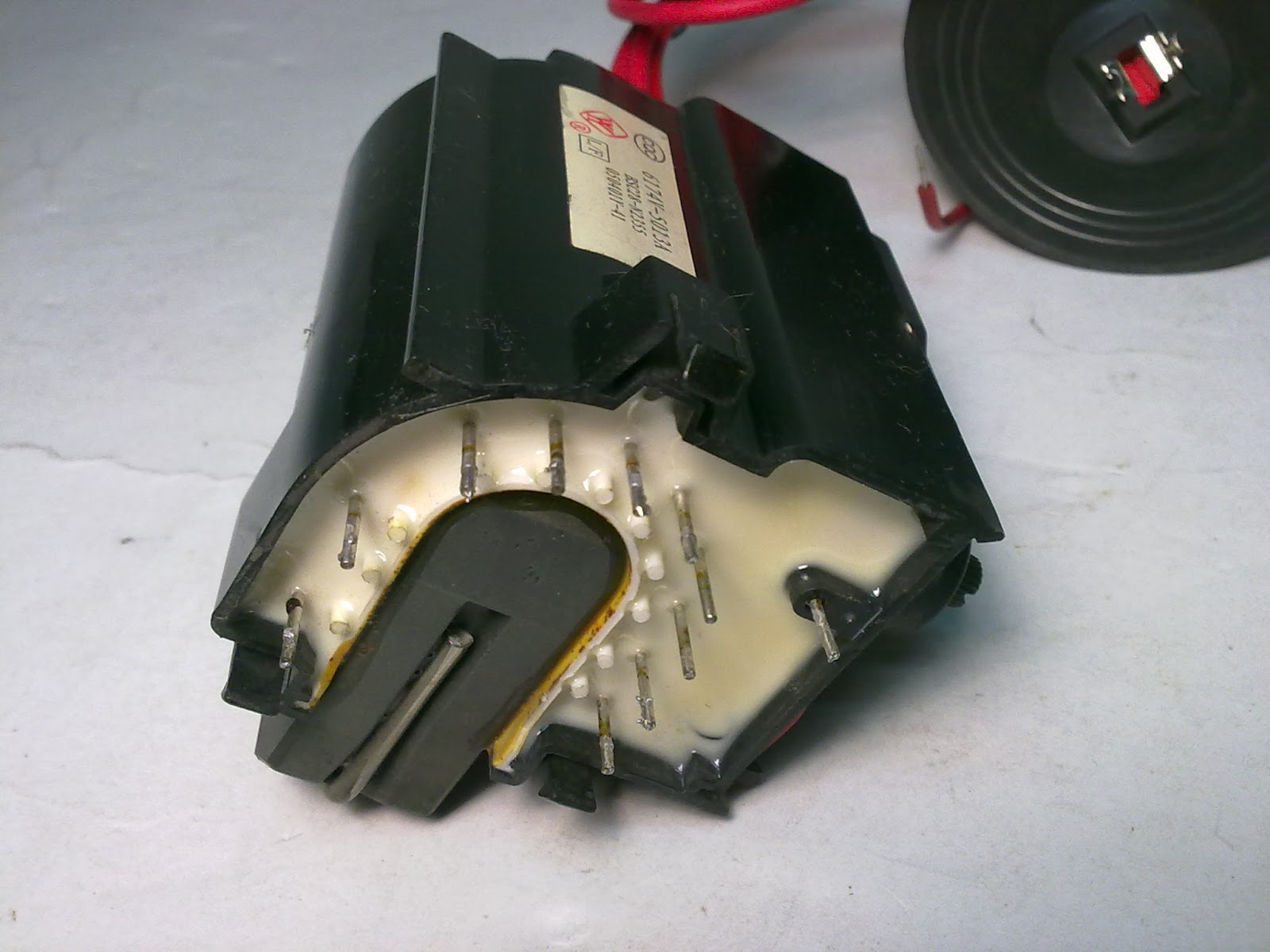

Когда необходима замена строчного трансформатора

Замена строчного трансформатора в телевизоре — серьезный ремонт, который не всегда оправдан. Если старый штатный «строчник» справляется со своей работой, менять его на новый дорогостоящий узел нецелесообразно. Однако в некоторых случаях замена необходима:

При выходе из строя старого трансформатора
При значительном ухудшении качества изображения
При появлении посторонних шумов и треска
При перегреве трансформатора во время работы

Важно помнить, что новый трансформатор не всегда оказывается лучше старого. Поэтому к выбору замены нужно подходить ответственно.

Выбор подходящей модели строчного трансформатора

Для замены ТДКС-8 в телевизоре МС6105 с кинескопом 31ЛК хорошо подходят следующие модели:

ТВС-90П4 с умножителем напряжения УН9/18-0,3
ТВС-90ПЦ8 (более дешевый вариант)

Эти трансформаторы имеют аналогичные характеристики и совместимы с данной моделью телевизора. При этом ТВС-90ПЦ8 имеет дополнительную вынесенную катушку, которая не оказывает существенного влияния на изображение.

Особенности самостоятельного изготовления строчного трансформатора

Опытные радиолюбители могут попробовать изготовить строчный трансформатор ТВС-90П4 самостоятельно из вышедшего из строя ТДКС-8. Для этого необходимо:

Удалить старую пластмассовую заливку и обмотки путем обжига
Использовать ферритовый сердечник от старого трансформатора
Намотать новые обмотки согласно схеме
Тщательно изолировать каждый слой обмоток
Пропитать обмотки эпоксидной смолой

Особое внимание следует уделить намотке и изоляции высоковольтной катушки. Каркас катушки должен быть изготовлен из гетинакса или плотного картона.

Процесс пропитки обмоток эпоксидной смолой

Пропитка обмоток эпоксидной смолой — ответственный этап изготовления трансформатора. Как правильно выполнить пропитку?

Каждый слой обмотки тщательно изолируется
Пропитка проводится в несколько этапов
Термополимеризация выполняется в духовке при 70-100°C в течение часа
Остывание происходит вместе с выключенной духовкой

Важно! Нельзя проводить отверждение при комнатной температуре, так как это может привести к последующему пробою из-за проводящих свойств отвердителя.

Установка нового строчного трансформатора

При установке нового или самодельного строчного трансформатора необходимо учитывать несколько важных моментов:

Трансформатор крепится на некотором расстоянии от платы

Остальной монтаж разводится дополнительными проводниками
Перед началом работ отключается питание микросхемы кадровой развертки
Питание подключается только после проверки наличия высокого напряжения

Несоблюдение этих правил может привести к выходу из строя микросхемы К174ГЛ1А.

Особенности использования умножителя напряжения

При замене строчного трансформатора важно правильно подобрать умножитель напряжения. Какие нюансы нужно учесть?

Для ТВС-90П4 подходит умножитель УН9/18-0,3
Можно использовать УН9/27 (трехкратного действия)
При использовании УН9/27 меняются намоточные данные обмотки 9-10
Нельзя подключать умножитель трехкратного действия к неподготовленному ТВС

Неправильный выбор умножителя может привести к пробоям и выходу из строя других компонентов телевизора.

Заключительные рекомендации по замене строчного трансформатора

При замене строчного трансформатора в телевизоре важно помнить:

Не все «строчники» одинаково пригодны для эквивалентной замены
Перед началом работ необходимо отключить питание микросхемы кадровой развертки
Питание подключается только после проверки наличия высокого напряжения на кинескопе
Самостоятельное изготовление требует опыта и соблюдения технологии
При любых сомнениях лучше обратиться к специалисту

Соблюдение этих рекомендаций поможет успешно заменить строчный трансформатор и восстановить работоспособность телевизора.

«СТРОЧНИК» К МОНИТОРУ | МОДЕЛИСТ-КОНСТРУКТОР

23.08.2015Рубрики Читатель читателю

Замена строчного трансформатора в телемониторе МС6105 с кинескопом 31ЛК — это, разумеется, не капитальный ремонт. Более того: если в мониторе старый штатный «строчник» с работой справляется, то и менять этот (весьма дорогостоящий, «капризный» и гигроскопичный) узел на новый вряд ли целесообразно.

Нужно также учитывать, что раздобытый ТДКС-8 может оказаться ничуть не лучше предыдущего, преждевременно «забарахлившего» строчного трансформатора. Потому и замену стоит подыскивать более достойную. Таковой является, как свидетельствуют сравнительные данные (см. рис), строчный трансформатор ТВС-90П4 с двухкратным умножителем напряжения УН9/18-0,3 или еще более дешевый «строчник» ТВС-90ПЦ8. Последний, правда, имеет дополнительно вынесенную катушку, но она никакого практического воздействия на изображение не оказывает. Более того, упомянутые трансформаторы имеют одинаковые феррито-вые сердечники, потому вышедший из строя ТДКС-8 можно не выбрасывать, а изготовить из него ТВС-90П4, предварительно устроив ему обжиг для уничтожения пластмассовой заливки и обмоток на электроплитке (на открытом воздухе!) или в пламени костра.

Следует отметить, что в случае применения умножителя напряжения УН9/27 (трехкратного действия) намоточные данные для ТВС-90П4 (табл. 1) остаются неизменными, за исключением обмотки с выводами 9—10. Она содержит 1266 витков провода ПЭВШО диаметром 0,08 мм. Может, поэтому УН9/27 дешевле умножителя УН9/18 и менее дефицитен?

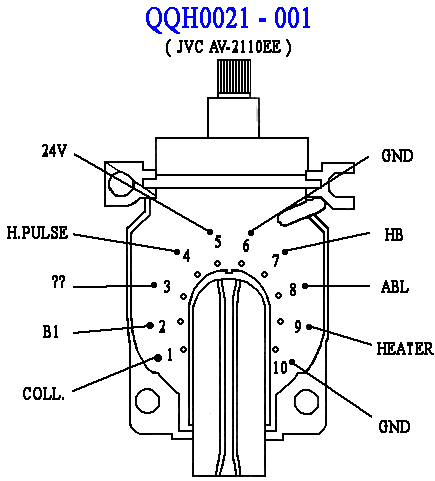

Расположение выводов со стороны монтажа и сравнительные схемы трансформаторов строчной развертки отечественного производства

К достоинствам самодельного ТВС-90П4 можно отнести и то, что высоковольтную катушку можно разместить на второй ножке П-образного ферритового сердечника. То есть она будет сменной, что немаловажно для последующих ремонтов.

Существенные хлопоты при изготовлении самодельного ТВС-90П4 привносит разве что эпоксидная пропитка обмоток. И особенно высоковольтной. Каждый слой такой обмотки надо изолировать с предельной тщательностью.

Каркас катушки — не из термопластика, а из гетинакса или, в крайнем случае, из картона. Термополимеризация — только в духовке при температуре от 70 до 100 °С (в течение примерно часа), а остывание — вместе с выключенной духовкой.

Не стоит надеяться, что за несколько дней или даже недель отверждение пройдет и при комнатной температуре. И все потому, что отвердитель обладает проводящими свойствами; последующий пробой неизбежен, если процесс полимеризации проводить не в духовке.

Таблица 1. Намоточные данные трансформатора ТВС-90П4

Таблица 2. Особенности замены ТДКС-8 на ТВС-90П4

Остальные данные по замене трансформаторов приведены на рисунке и во второй таблице. Пользуясь этими сведениями, следует помнить: несмотря на схожесть размещения выводов, далеко не все «строчники» одинаково пригодны для эквивалентной замены одного трансформатора другим. Не стоит забывать и о том, что, закрепляя строчный трансформатор на некотором расстоянии от платы, необходимо остальной монтаж развести дополнительными проводниками.

И последнее напоминание. Перед началом всех работ, связанных с высоким напряжением, следует отключить плюсовой подвод питания от микросхемы кадровой развертки К174ГЛ1А. Подключать же его можно лишь после того, как окончательно выяснится, что высокое напряжение появилось и, самое главное, — оно подведено к кинескопу. Любые несанкционированные разряды (даже на корпус!) практически мгновенно выведут указанную микросхему из строя.

По той же причине нельзя подключать умножитель трехкратного действия вместо УН9/18-0,3 на неподготовленный для этих целей ТВС ради эксперимента. Свечение экрана хотя и появится, но пробои избыточного напряжения сделают, как говорится, свое черное дело.

В. СИЛЬЧЕНКО, с. Викулово, Тюменская обл.
