Строчные трансформаторы: устройство, принцип работы и применение в телевизорах — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое строчный трансформатор. Как устроен строчный трансформатор. Для чего нужен строчный трансформатор в телевизоре. Какие бывают виды строчных трансформаторов. Как проверить исправность строчного трансформатора.

Содержание

Строчный трансформатор: назначение и принцип действия

Строчный трансформатор (ТДКС) — один из ключевых элементов в схеме развертки кинескопных телевизоров. Его основные функции:

Формирование высокого напряжения (до 25-30 кВ) для питания анода кинескопа
Генерация импульсов строчной развертки для отклонения электронного луча по горизонтали
Питание цепей фокусировки и ускорения электронного луча
Формирование ряда вспомогательных напряжений для других узлов телевизора

Принцип действия ТДКС основан на явлении электромагнитной индукции. При прохождении импульсного тока через первичную обмотку во вторичных обмотках наводятся высокие напряжения, которые затем выпрямляются и подаются на соответствующие цепи телевизора.

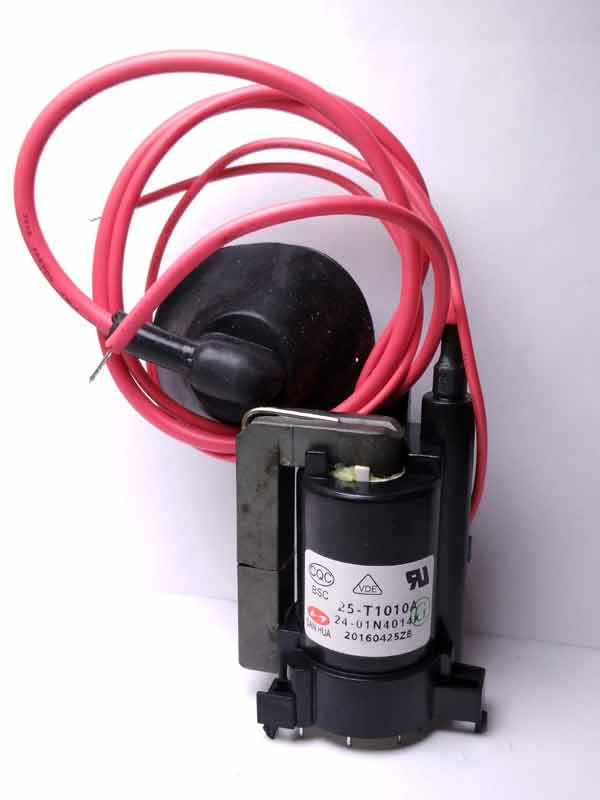

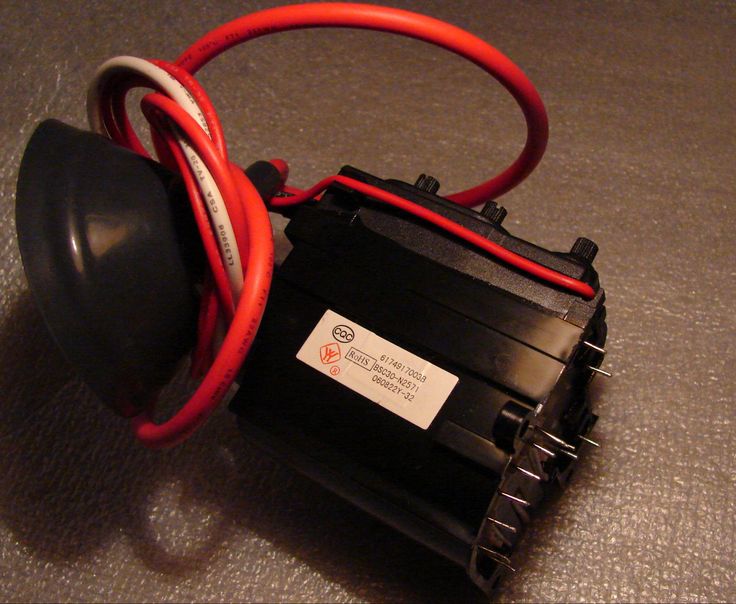

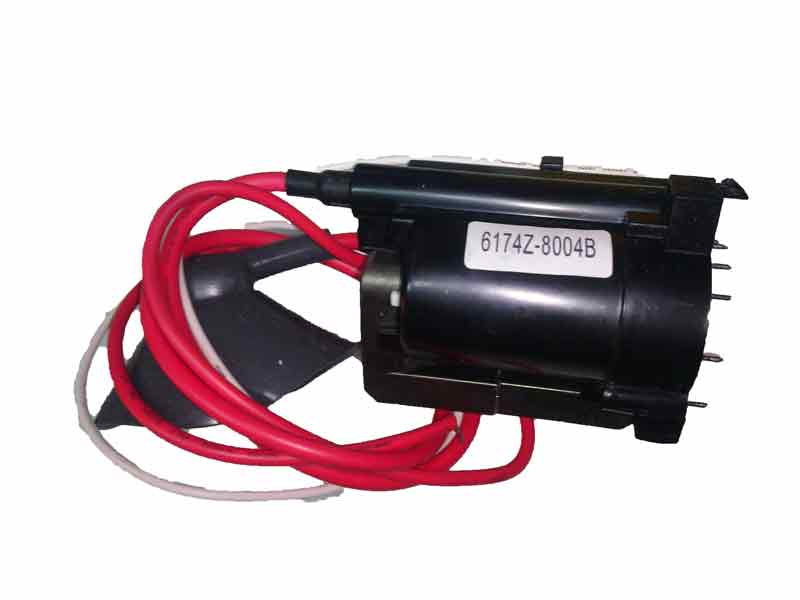

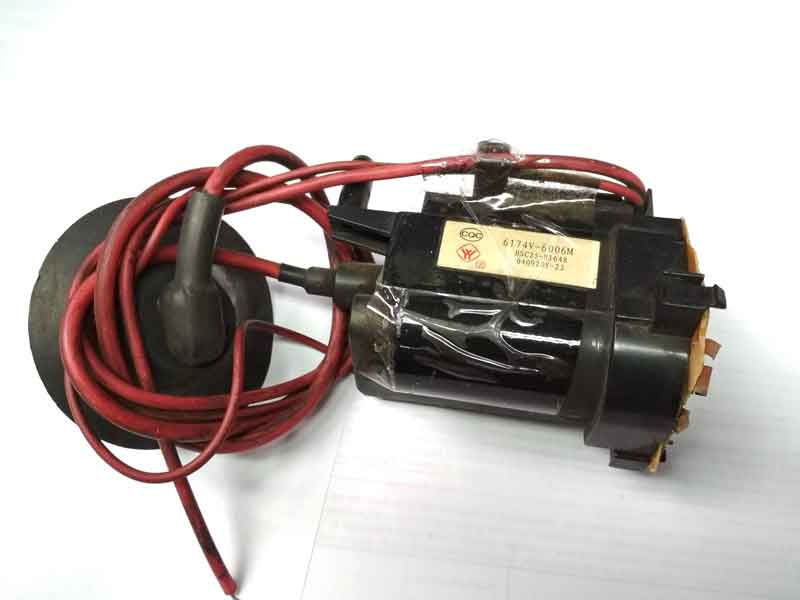

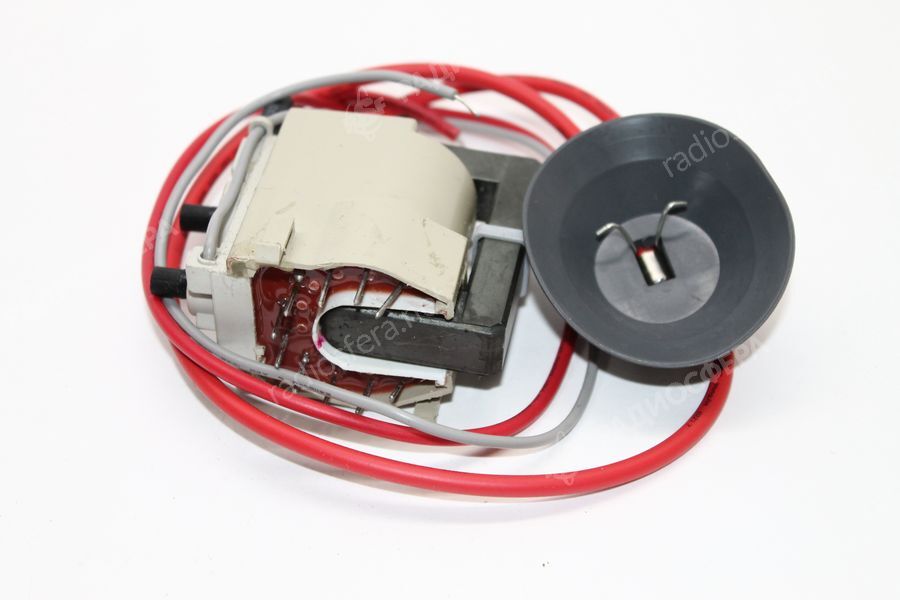

Конструкция и устройство строчного трансформатора

Типовая конструкция ТДКС включает следующие основные элементы:

Магнитопровод из ферритового сердечника специальной формы
Первичная обмотка (200-400 витков)
Вторичная высоковольтная обмотка (5000-10000 витков)
Несколько вспомогательных вторичных обмоток
Высоковольтный выпрямитель и умножитель напряжения
Емкостной делитель напряжения

Все элементы размещаются в пластиковом корпусе и заливаются компаундом для электрической изоляции. Выводы обмоток и цепей выведены на специальные контакты.

Виды и типы строчных трансформаторов

Строчные трансформаторы можно классифицировать по нескольким признакам:

По типу кинескопа:

Для черно-белых телевизоров
Для цветных телевизоров

По диагонали кинескопа:

Для малых диагоналей (до 21″)
Для средних диагоналей (21-29″)
Для больших диагоналей (от 29″)

По выходному напряжению:

Низковольтные (до 15 кВ)
Средневольтные (15-25 кВ)
Высоковольтные (свыше 25 кВ)

Также ТДКС различаются по количеству и номиналам вспомогательных обмоток, габаритам, способу крепления и другим параметрам.

Принцип работы строчного трансформатора в телевизоре

Работа ТДКС в схеме телевизора происходит следующим образом:

На первичную обмотку подаются импульсы тока от строчной развертки частотой 15625 Гц.
Во вторичных обмотках индуцируются высоковольтные импульсы.
Импульсы выпрямляются и умножаются до напряжения 25-30 кВ.
Высокое напряжение подается на анод кинескопа.
С других обмоток снимаются напряжения для фокусировки, ускорения и других цепей.
Импульсы с отдельной обмотки подаются на отклоняющую систему для горизонтальной развертки луча.

Таким образом, ТДКС обеспечивает формирование изображения на экране кинескопа.

Неисправности строчных трансформаторов и их диагностика

Наиболее распространенные неисправности ТДКС:

Пробой высоковольтной обмотки
Обрыв первичной или вторичных обмоток
Межвитковое замыкание в обмотках
Пробой высоковольтного диода
Нарушение изоляции между обмотками

Для диагностики ТДКС применяются следующие методы:

Визуальный осмотр на предмет механических повреждений
Прозвонка обмоток на обрыв мультиметром
Измерение сопротивления изоляции мегаомметром
Проверка формы выходных импульсов осциллографом
Измерение выходных напряжений под нагрузкой

При выявлении неисправности ТДКС подлежит замене, так как ремонт обычно невозможен из-за монолитной заливки.

Замена строчного трансформатора в телевизоре

Процедура замены ТДКС включает следующие этапы:

Отключение телевизора от сети и разрядка высоковольтных цепей

Демонтаж старого трансформатора
Установка нового ТДКС аналогичной модели
Подключение всех проводов согласно схеме
Настройка фокусировки и размеров изображения
Проверка работы телевизора во всех режимах

Замену ТДКС рекомендуется выполнять в специализированных сервисных центрах, так как работа связана с высоким напряжением.

Современные альтернативы строчным трансформаторам

В современных плоских телевизорах на основе ЖК и OLED панелей классические строчные трансформаторы не применяются. Их функции выполняют другие узлы:

Импульсные источники питания для формирования высоких напряжений
Электронные схемы управления разверткой изображения
Светодиодные системы подсветки ЖК-матриц

Однако принципы, заложенные в конструкции ТДКС, нашли применение в других областях электроники, например, в импульсных блоках питания.

Заключение

Строчные трансформаторы долгое время были неотъемлемой частью телевизионной техники. Несмотря на уход кинескопных телевизоров с рынка, понимание принципов работы ТДКС остается полезным для специалистов в области электроники и радиотехники.
