Какие технологии СВЧ-транзисторов используются в современных усилителях мощности. Как выбрать оптимальную технологию СВЧ-транзисторов для конкретного применения. Каковы преимущества и недостатки различных типов СВЧ-транзисторов.
Основные технологии СВЧ-транзисторов для усилителей мощности
В настоящее время разработчики мощных СВЧ-усилителей имеют возможность выбирать из нескольких основных технологий изготовления транзисторов:
- Кремниевая биполярная (Si-BJT)
- Кремниевая LDMOS
- Нитрид-галлиевая на подложке из карбида кремния (GaN-on-SiC HEMT)
Каждая из этих технологий имеет свои преимущества и ограничения с точки зрения выходной мощности, коэффициента усиления, КПД и максимальной рабочей частоты. Выбор оптимальной технологии зависит от конкретных требований проектируемого усилителя.

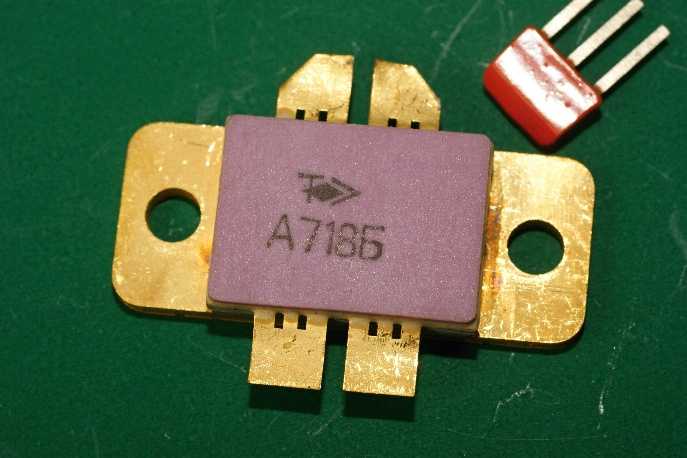

Кремниевые биполярные транзисторы (Si-BJT)
Кремниевые биполярные транзисторы являются самой старой технологией для СВЧ-усилителей, но все еще находят применение благодаря ряду преимуществ:
- Высокая плотность мощности
- Хороший КПД
- Простая схема смещения (требуется только положительное напряжение питания)
- Низкая стоимость
Однако они имеют и существенные ограничения:
- Низкий коэффициент усиления
- Сложное широкополосное согласование
- Максимальная рабочая частота ограничена S-диапазоном (2-4 ГГц)
- Посредственные тепловые характеристики в импульсном режиме
- Низкая устойчивость к рассогласованию нагрузки
Кремниевые LDMOS-транзисторы
LDMOS-технология (Laterally Diffused Metal Oxide Semiconductor) является более современной по сравнению с биполярной и обладает рядом преимуществ:
- Высокий коэффициент усиления
- Хорошие тепловые характеристики в импульсном режиме
- Высокая устойчивость к рассогласованию нагрузки
- Низкая стоимость (в расчете на 1 Вт выходной мощности)
К недостаткам LDMOS-транзисторов можно отнести:
- Более низкую плотность мощности по сравнению с биполярными транзисторами
- Относительно низкий КПД
- Сложное широкополосное согласование
- Максимальную рабочую частоту, ограниченную C-диапазоном (4-8 ГГц)
Нитрид-галлиевые транзисторы на подложке из карбида кремния (GaN-on-SiC HEMT)
GaN HEMT-транзисторы являются наиболее современной технологией среди рассматриваемых и обладают рядом уникальных преимуществ:
- Очень высокая плотность мощности
- Высокий КПД (до 85% и выше)
- Очень высокий коэффициент усиления
- Низкая выходная емкость (в расчете на 1 Вт мощности)
- Простое широкополосное согласование
- Возможность работы на частотах свыше 10 ГГц
Основными недостатками GaN-транзисторов являются:
- Необходимость двухполярного питания (положительное и отрицательное напряжения)
- Более сложная схема смещения
- Средняя устойчивость к рассогласованию нагрузки
- Относительно высокая стоимость
Выбор технологии в зависимости от частотного диапазона
Рабочая частота является одним из ключевых факторов при выборе технологии СВЧ-транзисторов. Рассмотрим рекомендации по выбору в зависимости от частотного диапазона:
- До 2 ГГц: Все рассмотренные технологии применимы. Выбор зависит от других требований (мощность, КПД, стоимость).
- 2-4 ГГц (S-диапазон): Кремниевые биполярные и LDMOS-транзисторы, а также GaN HEMT.
- 4-8 ГГц (C-диапазон): LDMOS и GaN HEMT-транзисторы. Биполярные транзисторы уже не эффективны.
- Свыше 8 ГГц: GaN HEMT-транзисторы являются практически безальтернативным выбором.
Выбор технологии для импульсных и непрерывных сигналов
Тип усиливаемого сигнала (импульсный или непрерывный) также влияет на выбор оптимальной технологии СВЧ-транзисторов:
Для непрерывных сигналов (CW):
- LDMOS-транзисторы хорошо подходят благодаря высокой линейности и низкому тепловому сопротивлению.
- GaN HEMT-транзисторы обеспечивают высокий КПД и плотность мощности.
Для импульсных сигналов:
- Биполярные транзисторы могут применяться при коротких импульсах и малом коэффициенте заполнения.
- LDMOS-транзисторы хорошо работают с импульсами большой длительности и высоким коэффициентом заполнения.
- GaN HEMT-транзисторы обеспечивают наилучшие характеристики для большинства импульсных применений.
Сравнительная таблица технологий СВЧ-транзисторов
Для наглядного сравнения ключевых параметров рассмотренных технологий приведем сводную таблицу:
| Параметр | Si-BJT | LDMOS | GaN HEMT |
|---|---|---|---|
| Плотность мощности | Высокая | Средняя | Очень высокая |
| КПД | Высокий | Низкий | Очень высокий |
| Коэффициент усиления | Низкий | Высокий | Очень высокий |
| Максимальная частота | До 4 ГГц | До 8 ГГц | Более 10 ГГц |
| Стоимость ($/Вт) | Средняя | Низкая | Средняя |
Примеры современных СВЧ-транзисторов
Рассмотрим несколько конкретных примеров современных СВЧ-транзисторов, представляющих различные технологии:
Кремниевый биполярный транзистор IB1011S1500
- Производитель: Integra Technologies
- Технология: Si-BJT
- Рабочая частота: 1030/1090 МГц
- Импульсная выходная мощность: 1400 Вт
- Коэффициент усиления: 9.8 дБ
- КПД: 48%
LDMOS-транзистор ILD1011L950HV
- Производитель: Integra Technologies
- Технология: LDMOS
- Рабочая частота: 1030 МГц
- Импульсная выходная мощность: 1100 Вт
- Коэффициент усиления: 16 дБ
- КПД: 55%
GaN HEMT-транзистор IGN1011L1200
- Производитель: Integra Technologies
- Технология: GaN-on-SiC HEMT
- Рабочая частота: 1030/1090 МГц
- Импульсная выходная мощность: 1250 Вт
- Коэффициент усиления: 17 дБ
- КПД: 85%
Ключевые факторы при выборе СВЧ-транзисторов
При выборе СВЧ-транзисторов для конкретного применения необходимо учитывать следующие ключевые факторы:
- Рабочая частота
- Тип сигнала (импульсный или непрерывный)
- Требуемая выходная мощность
- Коэффициент усиления
- КПД
- Тепловые характеристики
- Линейность
- Устойчивость к рассогласованию нагрузки
- Стоимость
- Доступность и надежность поставок
Правильный выбор технологии СВЧ-транзисторов позволяет оптимизировать характеристики усилителя мощности и снизить общую стоимость системы. В некоторых случаях применение более дорогих транзисторов может быть оправдано, если это позволяет упростить схемотехнику и снизить стоимость системы в целом.
Выбор технологии СВЧ-транзисторов в усилителях мощности
Вступление
Грамотное проектирование твердотельных СВЧ-усилителей мощности (high power amplifier, HPA), особенно тех, которые используются в критически важных оборонных, авиакосмических и метеорологических приложениях, начинается с выбора наиболее подходящей технологии используемых дискретных или интегральных мощных полупроводниковых приборов. В настоящее время разработчики мощных СВЧ-усилителей имеют возможность выбирать из нескольких полупроводниковых технологий, применяемых для усиления импульсных и непрерывных (continuous-wave, CW) широкополосных или узкополосных сигналов в диапазоне частот от ВЧ, ОВЧ, УВЧ до L‑, S‑, C‑ и X‑диапазонов и выше. Транзисторы подобных усилителей мощности созданы на основе не только ряда устаревших и хорошо зарекомендовавших себя технологий полупроводниковых приборов (кремниевая биполярная Si-BJT, кремниевая VDMOS), но и более новых: кремниевая LDMOS и GaN-on-SiC HEMT (нитрид-галлиевые ПВПЭ транзисторы на подложках из карбида кремния).
В зависимости от диапазона рабочих частот и ряда других требований каждая из транзисторных технологий обладает своими преимуществами с точки зрения выходной мощности, коэффициента усиления и эффективности (КПД). Таким образом, выбор приемлемого решения с позиции затрат и стоимости конечного изделия может оказаться весьма непростой задачей.
Выбор транзисторов в зависимости от приложения
Выбор технологии мощных СВЧ-транзисторов, как правило, основан на типе сигналов, с которыми они будут работать: например, с непрерывными сигналами (CW) или импульсными. При усилении импульсного сигнала наиболее важными его характеристиками являются длительность импульса и его коэффициент заполнения. Хотя мощные ВЧ- и СВЧ-транзисторы разных типов обладают достаточно высокой эффективностью, ни у одного транзистора КПД не равен 100%, поскольку некоторая часть мощности постоянного тока и высокочастотного сигнала неизбежно рассеивается в виде тепла, которое необходимо отвести. Тепловыделение при усилении постоянных (CW) или импульсных сигналов с большой длительностью импульса и с высоким коэффициентом заполнения различается в зависимости от используемой технологии.
Это различие может оказаться иным при усилении импульсного сигнала с малой длительностью импульса или небольшим коэффициентом заполнения. Не существует некой универсальной технологии, которая отвечала бы всем требованиям, предъявляемым к современным усилителям мощности. Единственным решением в такой ситуации является сопоставление ключевых характеристик транзисторов разных типов с основными требованиями конкретного приложения. Нельзя также ограничиваться только сравнением спецификаций выбираемых транзисторов. Для обеспечения наилучшего сочетания производительности, надежности, минимизации тепловыделения, снижения общих затрат и сокращения перечня используемых элементов, как правило, приходится искать компромисс и на системном уровне.
Усилитель на биполярных кремниевых транзисторах
Рис. 1. Импульсная выходная мощность кремниевого биполярного транзистора IB1011S1500 составляет 1400 Вт при усилении импульсного сигнала с длительностью импульса 10 мкс и коэффициентом заполнения 1%.
Рабочая частота: 1030 или 1090 МГц
Хотя кремниевые биполярные транзисторы и выполнены по самой старой технологии, используемой для усиления импульсного сигнала, они еще не списаны со счетов. Транзисторы этого типа все еще применяются в серийном производстве и будут выпускаться в обозримом будущем в силу постоянного спроса. Даже в настоящее время кремниевые биполярные транзисторы по некоторым своим характеристикам не имеют аналогов. Например, усилители, выполненные на полупроводниковых приборах подобного типа, отличаются наименьшими габаритами, дешевизной и нуждаются только в подаче одного положительного напряжения питания. Однако из-за малого коэффициента усиления, дорогостоящих и экологически небезопасных корпусов из бериллиевой керамики кремниевые биполярные транзисторы уже практически не используются при разработке новых усилителей мощности.
Ярким примером хорошо зарекомендовавшего себя мощного кремниевого биполярного транзистора может служить IB1011S1500 [1] компании Integra, показанный на рис.
1. Этот транзистор предназначен для систем опознавания, а также для вторичной радиолокации (secondary surveillance radar, SSR). Транзистор работает на частотах 1030 или 1090 МГц, обеспечивает усиление не менее 9,8 дБ и импульсную выходную мощность не менее 1400 Вт при КПД 48%, работе с импульсами длительностью 10 мкс и коэффициентом заполнения 1%.
Кремниевые транзисторы, выполненные по технологии LDMOS
Рис. 2. ILD1011L950HV — кремниевый LDMOS-транзистор с импульсной выходной мощностью 1100 Вт на частоте 1030 МГц при усилении импульсного сигнала в режиме Mode-S ELM в системах вторичной радиолокации
Кремниевая LDMOS-технология (горизонтальный МОП-транзистор, изготовленный методом двойной диффузии) — более современная транзисторная технология, чем кремниевая биполярная. Транзисторы, выполненные по этой технологии, широко используются в усилителях связных радиопередатчиков, требующих высокой линейности усиления, а также в широкополосных CW-усилителях.
Эти транзисторы являются хорошим выбором для импульсных применений вплоть до L‑диапазона. Выпускаются LDMOS транзисторы L‑ и даже S‑диапазона, однако их производительность на этих частотах ниже, чем у нитрид-галлиевых (GaN) HEMT-транзисторов. Кремниевые LDMOS-транзисторы хорошо подходят для приложений с импульсами большой длительности и большим коэффициентом заполнения благодаря их очень низкому тепловому сопротивлению из расчета на 1 Вт, что также способствует их превосходной устойчивости к большим значениям КСВН (VSWR). Однако ограничивающим фактором при использовании кремниевых LDMOS-транзисторов является то, что у них ниже КПД не только по сравнению с биполярными, но и с GaN HEMT-транзисторами.
Хорошим примером современного кремниевого LDMOS-транзистора для авиационных приложений L‑диапазона может служить ILD1011L950HV [2] компании Integra, показанный на рис. 2. У этого транзистора при усилении импульсного сигнала в режиме Mode-S ELM (Enhanced Message Length — передача длинных сообщений: пачка из 48 импульсов — 32 мкс вкл.
/18 мкс выкл., период повтора посылок — 24 мс, усредненный коэффициент заполнения — 6,4%) на частоте 1030 МГц коэффициент усиления составляет около 16 дБ, а КПД — 55% при импульсной выходной мощности 1100 Вт. В отличие от аналогичных устройств, предлагаемых другими производителями, ILD1011L950HV представляет собой одиночный транзистор, а не двухтактную пару. Следовательно, ему требуется меньшая по габаритам и менее дорогостоящая упрощенная схема, поскольку отпадает необходимость в симметрирующем трансформаторе (балуне). Эту особенность следует обязательно учитывать при сравнении спецификаций в процессе выбора транзистора.
Переход на нитрид-галлиевую технологию
Рис. 3. IGN1011L1200 — мощный GaN-on-SiC транзистор с импульсной выходной мощностью 1250 Вт. Транзистор предназначен для работы на частотах 1030 и 1090 МГц в режиме Mode-S ELM в составе систем вторичной радиолокации
Технология нитрид-галлиевых ПВПЭ (GaN HEMT) транзисторов — новейшая технология изготовления мощных усилительных полупроводниковых ВЧ/СВЧ-приборов, быстро набирающая популярность во многих приложениях благодаря высокому коэффициенту усиления и большой выходной мощности в S-диапазоне и выше.
Как правило, приборы этого типа выполнены на подложке из карбида кремния (SiC), которая, обеспечивая высокую теплопроводность, способствует повышению долговременной надежности работы устройств.
GaN HEMT-транзисторы в силу конструктивного исполнения на SiC-подложке, обеспечивающей оптимальное охлаждение, идеально подходят для импульсных приложений высокой мощности с их строгими требованиями к плотности мощности (по сравнению с CW-приложениями). Кроме того, поскольку эти транзисторы отличаются высокой плотностью мощности, их выходная емкость из расчета на 1 Вт намного ниже, чем у конкурирующих с ними технологий. Это позволяет проводить настройку гармонических составляющих сигнала на выходе, что обеспечивает КПД выше 85% даже при киловаттных уровнях выходной мощности. Меньшая емкость из расчета на 1 Вт — то, что позволяет этим полупроводниковым устройствам работать на гораздо более высоких частотах, чем при использовании технологии LDMOS.
Однако одним из недостатков, присущих GaN HEMT-транзисторам, является то, что они являются полупроводниковыми устройствами, работающими в режиме обеднения носителями.
Это значит, что для их функционирования требуется и положительное, и отрицательное напряжения. Кроме того, напряжение на затвор такого транзистора подается до появления напряжения на его стоке. Чтобы нивелировать этот недостаток, компания Integra в усилительных субмодулях (паллетах) использует специальные схемы, распределяющие по времени управляющие импульсы затвора (gate pulsing and sequencing, GPS). Такое решение позволяет избежать затруднений, связанных с указанной особенностью GaN HEMT-транзисторов, и не приводит к увеличению числа элементов в конечном решении усилителя.
Примером современного GaN HEMT-устройства является транзистор IGN1011L1200 [3] компании Integra, представленный на рис. 3. Импульсная выходная мощность транзистора (предназначенного для систем опознавания и обзорных радиолокационных станций) превышает 1250 Вт. Он работает на частотах 1030 и 1090 МГц в том же схемотехническом решении, что является следствием исключительно низкого отношения емкости из расчета на 1 Вт.
При коэффициенте усиления около 17 дБ у IGN1011L1200 — очень высокий КПД: 85% в режиме Mode-S ELM при усилении импульсного сигнала соответствующего формата (пачка из 48 импульсов — 32 мкс вкл./18 мкс выкл., период повтора посылок — 24 мс, усредненный коэффициент заполнения — 6,4%.
Выбор технологии для конкретного приложения
Требования, предъявляемые конкретным приложением к параметрам проектируемого усилителя (тип сигнала, диапазон рабочих частот, уровень выходной мощности и т. д.), во многом определяют выбор транзисторной технологии. На более низких частотах все рассмотренные нами технологии изготовления транзисторов являются вполне приемлемыми кандидатами, и выбор типа транзистора зависит от того, что для проектируемого приложения является наиболее критичным. В S‑диапазоне и выше GaN HEMT-транзисторы на подложке из карбида кремния находятся вне конкуренции и являются, пожалуй, единственными подходящими кандидатами. Однако если задача обеспечения баланса между стоимостью и производительностью сложнее, рекомендуется сначала выяснить, какая из транзисторных технологий традиционно является наиболее подходящей для импульсных или CW-приложений.
Параметр | Технология | ||
Кремниевая биполярная | Кремниевая LDMOS | GaN/SiC | |
Плотность мощности, Вт/см2 | высокая | средняя | очень высокая |
Эффективность (КПД) | высокая | низкая | очень высокая |
Усиление | низкое | высокое | очень высокое |
Емкость/Вт (для максимальной мощности и полосы пропускания необходимо как можно более низкое значение) | средняя | средняя | низкая |
Широкополосное согласование | сложное | сложное | простейшее |
Сложность построения схемы смещения | низкая | средняя | высокая |
Типовое напряжение смещения, В | 28–60 | 28–50 | 24–50 |
Максимальная рабочая частота | S-диапазон (2–4 ГГц) | C-диапазон (4–8 ГГц) | более 10 ГГц |
Тепловые характеристики транзисторов в импульсном режиме | посредственные | хорошие | хорошие |
Устойчивость к высокому КСВН | слабая | высокая | средняя |
Уровень зрелости технологии | высокая | высокая | средняя |
Цена (долл. | средняя | низкая | средняя |
Экологические характеристики | плохие (используется корпус из BeO) | отличные | отличные |
/Вт)
Заключение
Какие из характеристик выбираемых СВЧ-транзисторов окажутся наиболее важными в процессе выбора, зависит от баланса между производительностью и ценой создаваемого усилителя. В некоторых случаях применение дорогих транзисторов оправдано, если снижается стоимость системы в целом. Диапазон рабочих частот и тип усиливаемого сигнала (импульсный или CW) являются отправными точками при выборе транзисторной технологии. Именно эти параметры помогут значительно сократить время на подбор транзисторов и общей конструкции усилителя для конкретной задачи. Не последнюю роль играет и понимание особенностей работы конкретной структурной схемы усилителя мощности, а также дополнительные функции и возможности, предоставляемые производителем.
Рис. 4. Готовый усилительный субмодуль (паллета) включает в себя помимо усилительных цепей элементы высокочастотного согласования, схемы питания и управления, упрощающие интеграцию транзистора в усилитель мощности
Рассмотренные нами мощные СВЧ-транзисторы являются лишь единичными представителями широкого ассортимента полупроводниковых приборов от компании Integra, изготовленных с использованием всех трех рассмотренных технологий [4]. Заметим, что транзисторы выпускаются с внутренним согласованием импеданса и без согласования, а также в разных корпусах. Кроме того, предлагаются решения в виде уже готовых усилительных субмодулей (паллет). Подобные интегральные решения помимо собственно усилительных цепей включают в себя элементы высокочастотного согласования, схемы питания и управления (рис.
4), что максимально упрощает их интеграцию в создаваемую систему.
Литература
- integratech.com/ib1011s1500‑bipolar-l‑band-avionics-transistor-operating-at‑1300w /ссылка утеряна/
- integratech.com/ild1011l950hv-ldmos-l‑band-avionics-transistor-operating-at‑950w /ссылка утеряна/
- integratech.com/ign1011l1200‑l‑band-gan-sic-transistor /ссылка утеряна/
- etsc.ru/files/integra/integra_brochure_rus.pdf.
