Светодиод ал102 характеристики. Светодиод АЛ102: характеристики, применение и особенности

Каковы основные характеристики светодиода АЛ102. Где применяется этот светодиод. Какие преимущества имеет АЛ102 по сравнению с другими светодиодами. Как правильно подключить и использовать АЛ102 в схемах.

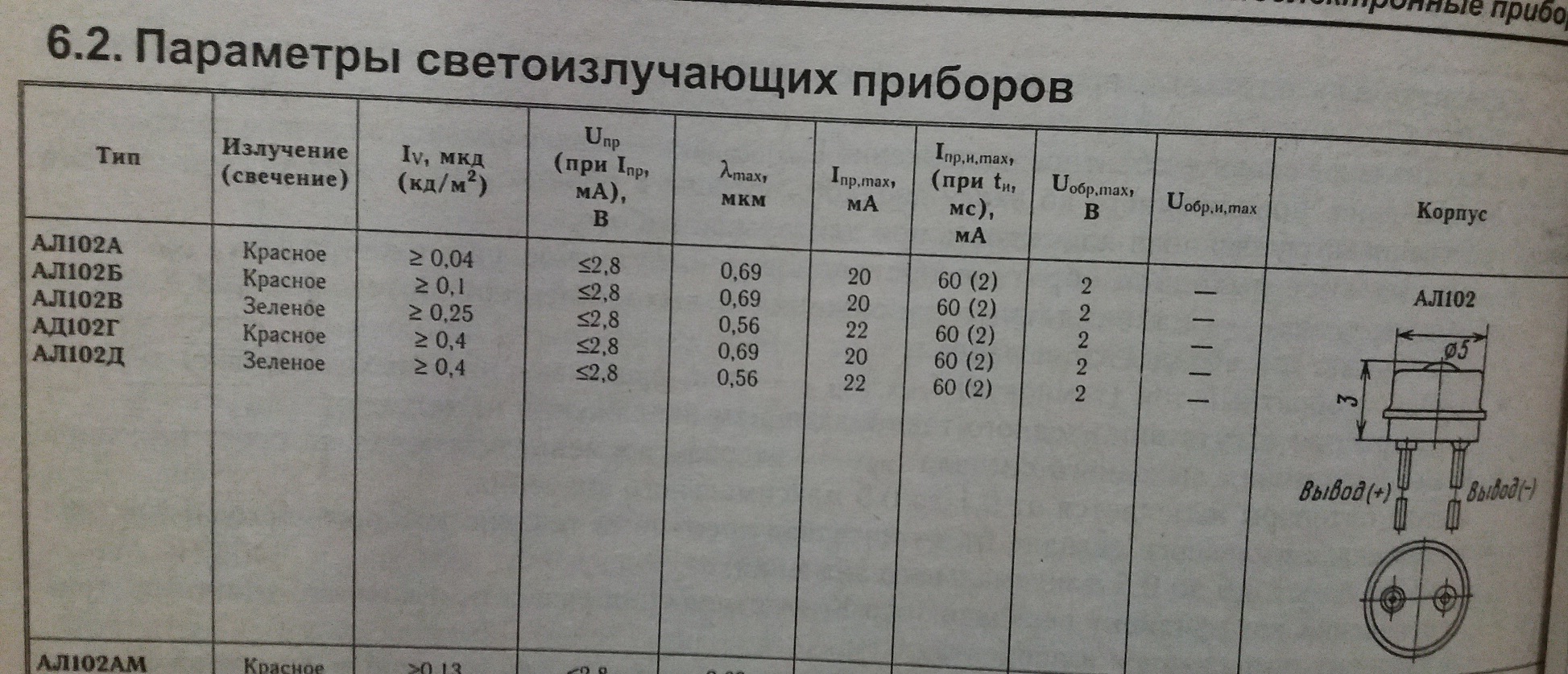

Основные характеристики светодиода АЛ102

Светодиод АЛ102 представляет собой полупроводниковый прибор для преобразования электрической энергии в световую. Он относится к семейству фосфид-галлиевых светодиодов и обладает следующими ключевыми характеристиками:

• Цвет свечения: красный (АЛ102А, АЛ102Б, АЛ102Г) или зеленый (АЛ102В)
• Яркость свечения: от 5 до 50 кд/м2 в зависимости от модификации
• Прямое напряжение: 3-4,5 В
• Прямой ток: 10-20 мА
• Диапазон рабочих температур: от -60°C до +70°C
• Угол излучения: около 30°
• Длина волны излучения: 565-700 нм

Как видно из характеристик, АЛ102 обладает достаточно высокой яркостью и широким температурным диапазоном, что делает его универсальным светодиодом для различных применений.

Области применения светодиода АЛ102

Благодаря своим характеристикам, АЛ102 нашел широкое применение в различных областях электроники и приборостроения:

• Индикация состояний и режимов работы электронной аппаратуры
• Подсветка шкал измерительных приборов
• Световая сигнализация в промышленном оборудовании
• Декоративная подсветка в бытовой технике
• Создание световых табло и информационных панелей
• Оптические датчики и фотореле

АЛ102 часто используется в схемах индикации питания, готовности к работе, аварийных ситуаций. Его применяют для визуализации логических состояний цифровых схем.

Преимущества светодиода АЛ102

По сравнению с другими светодиодами своего класса, АЛ102 обладает рядом важных преимуществ:

• Высокая яркость свечения при малом токе потребления
• Широкий температурный диапазон эксплуатации
• Длительный срок службы (до 100 000 часов)
• Механическая прочность и виброустойчивость
• Небольшие габариты (диаметр корпуса 5 мм)
• Низкая стоимость при массовом производстве

Эти преимущества сделали АЛ102 одним из самых популярных светодиодов для применения в промышленной и бытовой электронике.

Особенности подключения и использования АЛ102

При использовании светодиода АЛ102 в электронных схемах следует учитывать некоторые важные особенности:

• Необходимо соблюдать полярность подключения (длинный вывод — анод, короткий — катод)
• Рекомендуется использовать токоограничивающий резистор для защиты от перегрузки
• Оптимальный прямой ток составляет 10-20 мА в зависимости от модификации
• Не рекомендуется превышать максимально допустимый прямой ток (30-40 мА)
• При последовательном соединении нескольких светодиодов нужно учитывать суммарное падение напряжения

Правильное подключение и соблюдение режимов работы позволит максимально эффективно использовать возможности светодиода АЛ102 и продлить срок его службы.

Сравнение АЛ102 с современными светодиодами

Хотя АЛ102 был разработан достаточно давно, он до сих пор остается востребованным во многих применениях. Однако по некоторым параметрам он уступает современным светодиодам:

Параметр	АЛ102	Современные светодиоды
Яркость	До 50 кд/м2	До 1000 кд/м2 и выше
Энергоэффективность	10-20 лм/Вт	До 200 лм/Вт
Цветовая температура	Фиксированная	Регулируемая
Угол излучения	Около 30°	От 15° до 360°

Несмотря на это, АЛ102 остается популярным выбором для многих применений благодаря своей надежности, доступности и простоте использования.

Схемы применения светодиода АЛ102

Рассмотрим несколько типовых схем с использованием светодиода АЛ102:

1. Простой индикатор питания

Эта схема позволяет визуально контролировать наличие напряжения питания в устройстве:

«`text +5V | | R1 | | LED | | GND R1 = (V_supply — V_led) / I_led Для АЛ102: R1 = (5V — 2V) / 10mA = 300 Ом Выбираем ближайшее стандартное значение: R1 = 330 Ом «`

В этой схеме резистор R1 ограничивает ток через светодиод до безопасного значения. Значение резистора рассчитывается по формуле, приведенной в схеме.

2. Индикатор уровня сигнала

Эта схема позволяет визуально оценить уровень входного сигнала:

«`text +5V | R1 | Input—| BC547 | R2 | LED | GND R1 = 10k R2 = 330 Ом Транзистор: BC547 или аналогичный При увеличении уровня входного сигнала яркость светодиода АЛ102 будет возрастать. «`

В этой схеме транзистор работает как усилитель тока. Яркость светодиода АЛ102 будет пропорциональна уровню входного сигнала.

Заключение

Светодиод АЛ102, несмотря на свой возраст, остается востребованным компонентом в различных электронных устройствах. Его надежность, простота использования и доступность делают его отличным выбором для многих применений. Понимание характеристик и особенностей АЛ102 позволяет эффективно использовать этот светодиод в разнообразных схемах индикации и сигнализации.

Светодиоды и их применение | Авторская платформа Pandia.ru

РАДИОЛЮБИТЕЛЮ-КОНСТРУКТОРУ

А. Юшин

СВЕТОДИОДЫ И ИХ ПРИМЕНЕНИЕ

В основе принципа действия полупроводниковых све-тодиодов лежит преобразование электрической энергии в электромагнитное излучение, спектр которого пол­ностью или частично лежит в видимой области. Свето­диодная структура представляет собой электронно-ды­рочный переход, в котором одна из областей является эмиттерной, а другая — базовой. При подаче на

р-n переход прямого смещения начинается инжекция элек – . тронов из эмиттерной (n) в базовую область (р).

Отметим, что одновременно происходит процесс ин­жектирования дырок из р в я-область, соответственно и рекомбинации носителей тока происходят как в р, так и в я-области, но именно базовая р-область являет­ся той частью полупроводниковой структуры, в которой происходит эффективное преобразование энергии инжек­тированных электронов в световую энергию.

Таблица

Тип прибора	Материал	Параметры и Цвет сечения	максимально допустимые режимы работы светодиодов	Условное обозначение на корпусе
L, КД/М2	Iv, мкд, не менее	Iпр. мА	Uпр. В, не более	Лmах, мкм	Iпр.mах, мА	Uобр.mах В
КЛ101А	SiС	Желтый	10		10	5,5	0,67	10	3
КЛ101Б	SiC	Желтый	15		20	5,5	0,67	20	3
КЛ101В	SiC	Желтый	20		40	5,5	0,67	40	3
2Л101А	SiC	Желтый	10		10	5	0,67	10	3
2Л101Б	SiC	Желтый	15		20	5	0,67	20	3

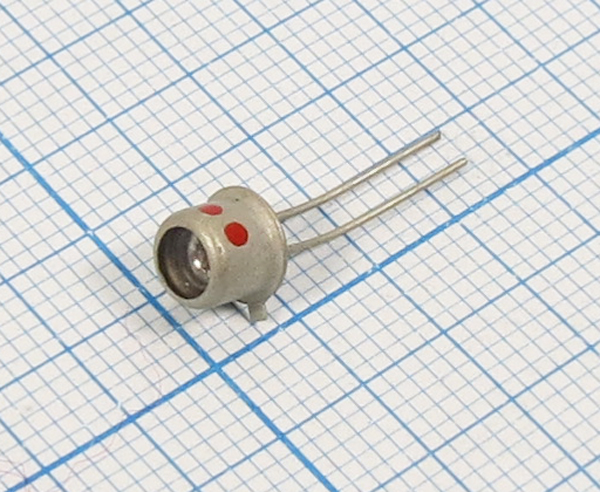

АЛ 102 А	GaP	Красный		0,04	5	2,8	0,69	10	2	Красная точка
АЛ102Б	GaP	Красный		0,1	10	2,8	0,69	10	2	2 красные точки
АЛ 102В	GaP	Зеленый		0,2	20	2,8	0,53	22	2	Зеленая точка
АЛ102Г	GaP	Красный		0,25	10	2,8	0,69	10	2	3 красные точки
АЛ102Д	GaP	Зеленый		0,4	20	2,8	0,53	22	2	2 зеленые точки
ЗЛ102А	GaP	Красный		0,02	5	3	0,69	11	2	Черная точка
ЗЛ102Б	GaP	Красный		0,1	10	3	0,69	11	2	2 черные точки
ЗЛ102В	GaP	Зеленый		0,25	20	2,8	0,53	22	2	Белая точка
ЗЛ102Г	GaP	Красный		0,06	10	3	0,69	21	2	3 черные точки
ЗЛ102Д	GaP	Красный		0,2	10	3	0,69	11	2	2 белые точки
АЛ 12А	GaAlAs		1000		10	2	0,68	12	—	Красная полоса
АЛ112Б	GaAlAs	Краеяый	600		10	2	0,68	12	—	Зеленая полоса
АЛП2В	GaAlAs	Красящи	250		10	2	0,68	12	—	Синяя полоса
АЛ112Г	GaAlAs	Красный	350		10	2	0,68	12	—	Красная полоса
АЛ112Д	GaAlAs	Красный	150		10	2	0,68	12	—	Зеленая полоса
АЛ112Е	GaAlAs	Красный	1000		10	2	0,68	12	—	Красная точка
АЛ112Ж	GaAlAs	Красный	600		10	2	0,68	12	—	Зеленая точка
АЛИ2И	GaAlAs	Красный	250		10	2 .	0,68	12	—	Синяя точка
АЛ112К	GaAlAs	Красный	1000		10	2	0,68	12	—	Красная точка
АЛ112Л	GaAlAs	Красный	600		10	2	0,68	12	—	Зеленая точка
АЛ112М	GaAlAs	Красный	250		10	2	0,68	12	—	Синяя точка
АЛ. 301А	GaAlAs	Красный		0,025	5	2,8	0,7	11	—	Красная точка
АЛ301Б	GaAlAs	Красный		0,1	10	2,8	0,7	11	—	2 красные точки
АЛ307А	GaAlAs	Красный		0,15	10	2	0,666	20	2	Черная точка
АЛ307Б	GaAlAs	Красный		0,9	10	2	0,666	20	2	2 черные точки
АЛ307В	GaP	Зеленый		0,4	20	2,8	0,566	22	2	Черная точка
АЛ307Г	GaP	Зеленый		1,5	20	2,8	0,566	22	2	2 черные точки
АЛ307Д	GaP	Желтый		0,4	10	2,5	0,56; 0,7	22	2	Черная точка
АЛ307Е	GaP	Желтый		1,5	10	2,5	0,56; 0,7	22	2	2 черные точки
АЛ307И	GaP	Оранжевый		0,4	10	2,5	0,56; 0,7	22	2	Белая точка
АЛ307Л	GaP	Оранжевый		1,5	10	2,5	0,56; 0,7	22	2	2 белые точки
АЛ307АМ	GaAlAs	Красный		0,15	10	2	0,666	20	2
АЛ307БМ	GaAlAs	Красный		0,9	10	2	0,666	20	2
АЛ310А		Красный		0,9	10	2	0,67	12	—	Красная точка
АЛ310Б	GaAlAs	Красный		0,4	10	2	0,67	12	—	Синяя точка
АЛ316А	GaAlAs	Красный		0,8	10	2	0,67	12	—	Красная полоса
АЛ316Б	GaP	Красный		0,25	10	2	0,67	12	—	Синяя полоса
ЗЛ341А	GaP	Красный		0,15	10	2,8	0,69-0,71	11	2
ЗЛ341Б	GaP	Красный		0,5	10	2,8	0,69-0,71	11	2
ЗЛ341В	GaP	Зеленый		0,15	10	2,8	0,55-0,56	12	2
ЗЛ341Г	GaP	Зеленый		0,5	10	2,8	0,55-0,56	12	2
ЗЛ341Д	GaP	Желтый		0,15	10	2,8	0,55; 0,69	12	12
ЗЛ341Е.	GaP	Желтый		0,5	10	2,8	0,55; 0,69	12	2
АЛС331А	GaP	От красного до зеленого		0,6	20	4	0,56; 0,7	П	2

Примечания: 1. Интервал рабочих температур: — 10 . . . +70 °С для КЛ101А-В, 2Л101А-Б; — 60 . . . +70 °С для всех остальных.

2. Параметры даны при Токр = +25 °С. Максимально допустимые действительны во всем интервале температур.

3. Тип светодиодов КЛ101А-В, 2Л101А-Б, АЛ307АМ-БМ, ЗЛ341А-Е, АЛС331А указывается на индивидуально-группо­вой упаковке.

4. Светодиоды АЛ307Д-Л, ЗЛ341Д-Е, АЛС331А имеют 2 значения Лmах на спектральной характеристике.

5. Дла светодиодов ЗЛ341А-Г указаны границы допустимого разброса значений Лmах.

В соответствии с квантовой теорией возбужденный электрон, инжектированный в базовую область, реком-бинируя с дыркой, испускает квант энергии излучения. При этом максимальное значение энергии, которое мо­жет выделиться при рекомбинации, равно ширине за­прещенной зоны данного полупроводника. В полупроводниковых материалах с шириной запрещенной зоны ме­нее 1,8 эВ может возбуждаться излучение с длиной волны более 0,7 мкм, которое лежит за пределами диапазона длин волн видимого света (диапазон длин волн види­мого света составляет 0,45…0,68 мкм). Например, такие распространенные полупроводниковые материалы, как германий (0,66 эВ), кремний (1,12 эВ) и даже арсенид галлия (1,44 эВ), для изготовления светодиода не ис­пользуются. Основными полупроводниковыми материала­ми, применяющимися в настоящее время для изготовле­ния серийных светодиодов, являются фосфид галлия (GaP), твердые растворы (GaAsP, GaAlAs) и карбид кремния (SiC).

Светодиоды, как и все светоизлучающие приборы в устройствах отображения, используются для визуально­го отображения изменяющейся информации. Эффектив­ность воздействия светового излучения на зрение зави­сит от длины волны излучения (максимальная чувстви­тельность глаза лежит в зеленом спектре — 0,55 мкм).

Основные параметры и максимально допустимые ре­жимы светодиодов даны в таблице.

Iпр — номинальный прямой ток через светодиод.

Iv — сила света — световой поток, излучаемый свето-диодом, приходящийся на единицу телесного угла в на­правлении, перпендикулярном к плоскости излучающего кристалла. Измеряется в канделах (люмен на стера­диан).

L — яркость — величина, равная отношению силы света к площади светящейся поверхности. Измеряется в канделах на квадратный метр.

Unp — напряжение на светодиоде при протекании че­рез него постоянного прямого тока.

Iпр – max — максимально допустимый постоянный пря­мой ток — ток, при котором обеспечивается заданная надежность при длительной работе.

Uобр-mах — максимально допустимое обратное посто­янное напряжение — напряжение, при котором обеспечи­вается заданная надежность диода при длительной ра­боте.

Rmах — длина волны светового излучения, соответ­ствующая максимуму спектральной характеристики све­тодиода.

ТОкр — допустимый интервал окружающих темпера­тур.

Важнейшей характеристикой светодиода как источ­ника света является яркостиая характеристика L = f(Iпp) или зависимость Iв = f(Iпр) (рис. 1). Ее не­линейный (начальный) участок, характеризуемый низ­кой яркостью (силой света), не используется, линейный участок является рабочим. Для светодиодов характерно явление деградации яркости (силы света) с течением времени при работе в номинальном режиме и особенно при повышенной температуре.

Рис. 1. Типовая кривая зависимости яркости (си­лы света) от постоянно­го прямого тока для све­тодиодов

Рис. 2. Типовой спектр излуче­ния светодиодов:

1 — для светодиодов красного цвета свечения; 2 — для светодиодов зеле­ного цвета свечения

Интенсивность излучаемых длин волн у светодиодов характеризуется спектрами излучения. Светодиоды на основе GaP имеют спектры излучения с двумя выра­женными максимумами — красным и зеленым (рис. 2). В зависимости от количества специальных примесей, внедренных в структуру излучающего кристалла при из­готовлении, соотношение между значениями максимумов изменяется в пользу либо красного, либо зеленого спект­ра. При достижении этого соотношения ~ 10 : 1 и выше получают светодиоды соответственно красного или зеле­ного свечения. При соотношении максимумов 10:4 по­дучаются светодиоды желто-оранжевого цвета свечения. Светодиод как точечный источник света характеризу­ется диаграммой направленности, т. е. зависимостью силы света от направления, которая определяется его конструкцией, наличием линзы, оптическими свойствами материала. Свечение может быть узконаправленным и рассеянным.

Как элемент электрической цепи светодиод характери­зуется вольтамперной характеристикой, близкой к ха­рактеристике обычного выпрямительного диода. Харак­терным для нее является наличие начального порога включения 1,5…2,2 В и линейность на рабочем участке.

Параметры светодиодов существенно зависят от тем­пературы. Зависимость яркости (силы света) от темпе­ратуры — линейна; с увеличением температуры яркость резко падает, изменяясь в интервале рабочих темпера­тур в 2…3 раза.

Серийные диоды имеют сравнительно большой раз­брос параметров и характеристик. В таблице указаны предельные значения параметров, являющихся крите­рием годности приборов при их производстве.

Светодиоды обладают достаточно высоким быстро­действием, однако для устройств отображения, в кото­рых они обычно используются, временные параметры не являются критичными и поэтому не приводятся. Свето­диод с переменным цветом свечения АЛС331А содержит в корпусе два светоизлучающих перехода, один из кото­рых имеет резко выраженный максимум спектральной характеристики в красной полосе, другой — в зеленой. При совместной работе переходов цвет излучения свето­диода зависит от соотношения токов через эти переходы.

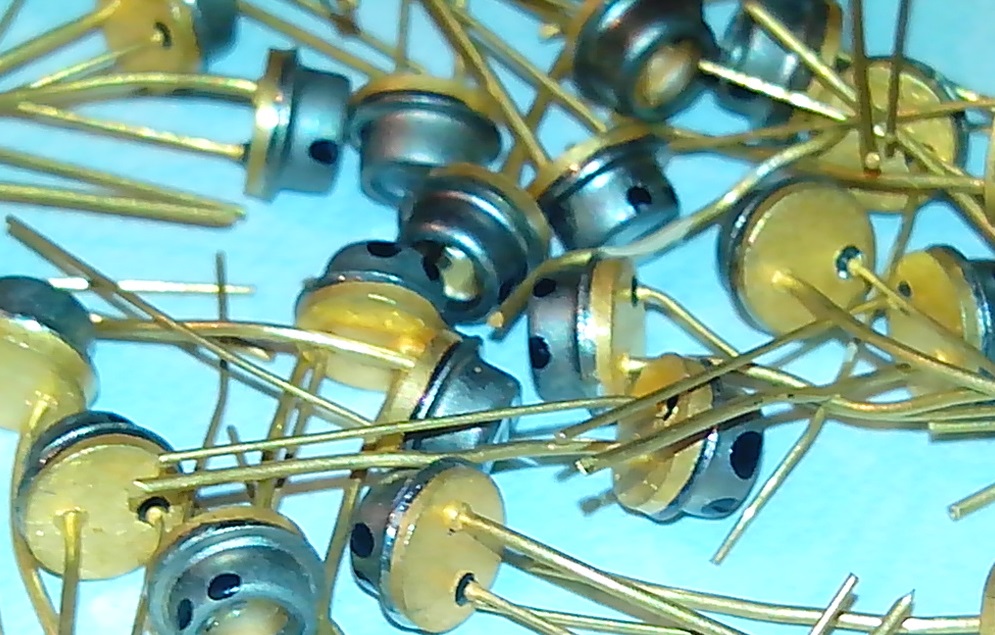

Светодиоды АЛ 102, ЗЛ102, ЗЛ341 выпускаются в металлическом корпусе со стеклянной линзой, обеспечи­вающей направленное излучение света. Для повышения влагоустойчивости этих светодиодов допускается после монтажа покрытие их прозрачным лаком. Светодиоды АЛ307, АЛ316, АЛ310, АЛ112А…АЛ112В, АЛ. К12К… АЛ112М изготавливаются в пластмассовых корпусах, выполненных из оптически прозрачного компаунда, со­здающего обычно рассеивающее излучение. Бескорпус­ные светодиоды (КЛ101, 2Л101, АЛ301) во избежание механических повреждений и загрязнений поверхности поставляют в специальной таре-спутнике. При монтаже допускается закрепление их с помощью клея ОК-72Ф. В процессе эксплуатации светодиодов должны соблю­даться меры, обеспечивающие чистоту оптической по­верхности.

Светодиоды как элементы индикации обладают ря­дом преимуществ: малые габариты, низкое напряжение питания, набор различных цветов свечения, устойчи­вость к механическим воздействиям, большой срок служ­бы. Поэтому они с успехом используются в схемах ин­дикации включения, готовности к работе, наличия на­пряжения в блоке, нормальной работоспособности узла, аварийной ситуации, достижения температурного поро­га, выполнения функционального задания и других схемах, хорошо согласуясь по электрическим параметрам с полупроводниковыми приборами и микросхемами.

На рис. 3 показано устройство, сигнализирующее установление заданной температуры в термостатическом объеме. В начальном положении при высоком омическом сопротивлении датчика-термистора R1 транзистор VI заперт — горит светодиод красного цвета V3 (идет рост температуры). При достижении заданной температуры и снижении до соответствующего уровня сопротивления R1 открывается транзистор VI, после чего гаснет крас­ный и загорается зеленый светодиод V2.

Рис. 3. Схема индикации задан­ной температуры

Рис. 4. Схема индикации кон­тролируемого сигнала

Схема индикации наличия сигнала модуляции приве­дена на рис. 4. При появлении на входе сигнала модуля­ции часть энергии этого сигнала через конденсатор С1 отбирается в схему, усиливается двумя транзисторами и преобразуется в мигание светодиода V2. По индикатору можно визуально судить о наличии сигнала модуляции.

Рис. 5. Схема индика­ции состояния логиче­ского элемента

Рис. 6. Схема индикации настройки на радиопередающую станцию

Светодиоды успешно применяются для индикации со­стояния логических устройств, что бывает нужно при контроле выходных и входных цепей, делает удобным эксплуатацию системы. Аналогичное применение свето­диоды находят для индикации состояния триггерных ячеек, в оперативных запоминающих устройствах и бло­ках регистров, особенно при диагностическом контроле и отладке. Бескорпусные светодиоды применяются для контроля работоспособности закрытых блоков. Свето­диод, встроенный в закрытый блок, сигнализирует об отказе или сбое без дополнительных проверок и заме­ров. Это позволяет сократить время устранения неисправности в системе. На рис. 5 показана схема индика­ции состояния выхода логического элемента. Свечение светодиода VI соответствует низкому уровню сигнала на выходе.

Светодиод с переменным цветом свечения АЛС331А может служить индикатором изменения токовых режи­мов в электронных цепях. На рис. 6 показана схема ис­пользования индикатора для точной настройки радио­приемника на радиопередающую станцию. В блоке УПЧ при отсутствии входного полезного сигнала в эмиттер-ной цепи транзистора VI течет максимальный постоян­ный ток, который вызывает красное свечение индикато­ра АЛС331А (левый излучающий переход открыт), По мере усиления входного сигнала постоянная составляю­щая в эмиттерной цепи падает, потенциал средней точки индикатора уменьшается, открывается правый излучаю­щий переход. Таким образом во время настройки цвет свечения индикатора последовательно меняется от крас­ного до зеленого.

ББК 32.884.19

В80

Рецензент кандидат технических наук А. Г. Андреев

В помощь радиолюбителю: Сборник. Вып. 83 / В80 Сост. Н. Ф. Назаров. — М. : ДОСААФ, 1983. — 78 с, ил. 35 к.

Приведены описания конструкций, принципиальные схемы и мето­дика расчета их некоторых узлов. Учтены интересы начинающих и квалифицированных радиолюбителей.

Для широкого круга радиолюбителей.

2402020000 — 079

В—————-31 — 83

072(02)-83

ББК 32.884.19

6Ф2.9

В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ

Выпуск 83

Составитель Николай Федорович Назаров

Редактор М. Е. Орехова

Художник В. А. Клочков

Художественный редактор Т. А. Хитрова

Технический редактор 3. И. Сарвина

Корректор И. С. Судзиловская

ИБ № 1418

Сдано в набор 01.02.S3. Подписано в печать 01.06.83. Г — 63726. Формат 84Х108 1/32.

Бумага глубокой печати. Гарнитура литературная. Печать высокая. Усл. п. л. 4,2. Уч.-изд. л. 4,18. Тираж 700 000 экз. (1-ый з-д 1 — 550 000). № заказа 3 — 444. Цена 35 к. Изд. № 2/г — 241, Ордена «Знак Почета» Издательство ДОСААФ СССР 1?9П0, г. Москва, И-110, Олимпийский просп. 22 Головное предприятие республиканского производственного объединения «Полиграфкнига». 252057, Киев, ул. Довженко, 3

OCR Pirat

Светодиоды | Основы электроакустики

Главная » Диоды

Светодиоды

Основой полупроводниковых светодиодов является электронно-дырочный переход, который излучает свет при прохождении через него прямого тока.

Излучение светодиодов может лежать в видимой части спектра или в инфракрасном диапазоне. Цвет излучения светодиодов определяется материалом, из которого они изготовлены. Наиболее часто встречаются светодиоды красного, зеленого, желтого, оранжевого свечения. Помимо светодиодов, дающих видимое свечение, выпускаются светодиоды инфракрасного излучения (ИК), изготовляемые преимущественно из арсенида галлия. Они применяются в фотореле, различных датчиках и входят в состав некоторых оптронов. Все пульты дистанционного управления бытовой техники работают на ИК светодиодах. Преимущество этих приборов заключается в том, что на них не влияет свет видимой части спектра, источником которого является солнце и осветительные приборы.

Существуют светодиоды переменного цвета свечения с двумя светоизлучающими переходами, цвет свечения зависит от соотношения токов через переходы. Существуют комбинированные приборы, в одном корпусе которых конструктивно совмещены два и более светодиода разных цветов.

Эффективность работы светодиодов оценивают следующими па­раметрами.

• силой света IL — световым потоком, излучаемым светодиодом, в направлении, перпендикулярном плоскости кристалла;

• яркостью L — отношением силы света светодиода к площади светящейся поверхности;
• постоянным прямым напряжением Uпр — напряжением на свето­диоде при прохождении постоянного прямого тока;
• Максимально допустимыми постоянными прямым током Iпр.макс и обратным напряжением Uобр.макс, при которых обеспечивается за­данная надежность при длительной работе светодиода.

Фосфидагаллиевые свётодиоды АЛ102 (А — Г) при­меняются в качестве световых индикаторов красного (АЛ102А, Б. Г) и зеленого (АЛ102В) свечения с диапазоном рабочих температур от — 60 до + 70 °С. Электрические параметры светодиодов—приведе­ны в табл. 104.

Параметры	Типы светодиодов
	АЛ102А	АЛ102Б	АЛ102В	АЛ102Г
Яркость свечения, кд/м2	5	40	50	10
Постоянное Прямое напряжение, В	3,2	4,5	4,5	3
Обратное напряжение, В	6	6	6	—
Постоянный прямой ток, мА, при температуре, °С:
50 — 70	10	10	20	10
от — 60 до +50	10	20	20	10

Алюминий мышьяк галлиевые свётодиоды АЛ 112 (А — И)  используются в качестве индикаторов красного свечения и выпускаются с, диапазоном рабочих температур ot — 60 до +70°С, Электрические параметры приведены в табл. 105.

	Типы светодиодов
Параметры	АЛ112А	АЛ112Б	АЛП2В	АЛП2Г	АЛ 112 Д	АЛ112Е	АЛП2Ж	АЛ112И
Яркость свечения, кд/м2, при Iпр=10 мА	1000	600	250	350	150	1000	600	250
Постоянное прямое на пряжение, В, при IПр = 10 мА и температуре 25°С	2	2	2	2	2	2	2	2
Максимально допустимый постоянный прямой ток, мА	10	10	10	11	11	11	11	11

Арсенидогаллиевые свётодиоды АЛ307 (А, Б) ис­пользуются в качестве индикаторов красного свечения и выпускают­ся с диапазоном рабочих температур от — 60 до +70°С. Электриче-ческие параметры светодиодов приведены в табл. 106.

Параметры	Типы светодиодов
	АЛ307А	АЛ307Б
Сила света, мкд, при Iпр=10 мА	0,15	0,3
Постоянное прямое напряжение, В, при Iпр=10 мА	2	2
Максимально допустимый постоянный пря мой ток, мА	20	20
Максимально допустимое обратное напряжение, В	2	2







Светодиоды

Типы варикапов

Импульсные диоды

Выпрямительные диоды

Типы тиристоров

Типы стабилитронов

Выпрямительные столбы и блоки

Универсальные диоды

AL102 Экономичный бескаркасный потолочный светильник

1. Home
2. Продукты
3. Светодиодные потолочные светильники
4. AL102

AL102 — это новый бескаркасный потолочный светильник с быстрой установкой. Светодиод 2835SMD с высоким световым потоком и крышка из поликарбоната обеспечивают равномерный световой поток и высокий коэффициент пропускания света. С петлей входа/выхода и конструкцией боковых отверстий, потолочный светильник может соответствовать нескольким способам подключения для удобной установки. Несколько функций также поддерживают этот потолочный светильник в различных приложениях.

Кухонный потолочный светильник Функция:

      •    Бескаркасный дизайн с великолепным световым эффектом.
•    Простая установка с помощью нажимных клемм, конструкция с петлей входа/выхода.
• Взаимозаменяемые CCT (3000K/4000K/5700K) с ползунковым переключателем.
•    Внутренний драйвер с опцией диммирования симистора.
•    Несколько функций: регулируемый датчик, аварийный режим для 13 дюймов

Файлы спецификаций IES и LDT файлы

• Обзор

Код №	АЛ102-10-12В	АЛ102-13-24В
Размеры (мм)	Ø260*85	Ø330*90
Вт (Вт)	12 Вт	24 Вт
Номинальное входное напряжение (В)	АС230В/АС100-277В
Входное напряжение (В)	АС200В-240В/АС100-305
Источник света	СМД
СДКМ	<6
ССТ(К)	1-CCT: 3000K / 4000K / 5000K / 5700K || 3-ЦКТ: 3000К + 4000К + 5700К
DIP-переключатель выбора CCT	ДА
Световой поток без DIM 1-CCT (лм) ±5%	1080~1200	2160~2500
DIM 1-CCT Световой поток (лм) ±5%	1080~1200	2160~2500
Световой поток без DIM 3-CCT (лм) ±5%	1080~1200	2160~2500
DIM 3-CCT Световой поток (лм) ±5%	1080~1200	2160~2500
CRI	≥80
Угол луча (°)	120°
Драйвер светодиода	Встроенный драйвер
Диммирование	Симистор
Датчик	Да
Аварийные наборы	—	Да
Электрический класс	Класс Ⅱ
Пылевлагозащита (степень защиты IP)	IP20
Ударопрочность (класс IK)	8
Отделка продукта (основание)	Белый RAL 9016
Материалы оптики	ПК
Материалы корпуса	ПК
Срок службы (ч)	50000 ч
Испытание раскаленной проволокой (℃)	750℃
Рабочая темп. (℃)	-20℃~45℃
Температура хранения (℃)	-20℃~65℃
Установка	Поверхностный монтаж

Vista Threshold End — комбинированный огни конца взлетно-посадочной полосы и порога для аэропортов

Vista Threshold End — это приподнятый хрупкий светодиодный фонарь красного и зеленого цветов, используемый для обозначения конца и порога взлетно-посадочной полосы аэропорта.

Vista Конструкция порога End выполнена таким образом, чтобы обеспечить максимальную безопасность. Это надежный и гибкий продукт, который легко вписывается в любую инфраструктуру.

Прочная смесь высококачественного поликарбоната и алюминия делает фонари VISTA подходящими для использования в любых условиях при температуре от -50°C до +55°C. Все светильники имеют сертификат IP66.

Вы можете увидеть проекты с системой VISTA в разделе «Проекты».

• Описание
• Аксессуары
• загрузок
• Отправить запрос

Добавить в мой список

Особенности

• Простота установки
• Ограниченные строительные работы, не требующие специальных навыков
• Компактный и легкий алюминиевый корпус
• Оптический рассеиватель из устойчивого к царапинам поликарбоната с защитой от УФ-излучения
• 3-ступенчатая регулировка яркости света
• Предварительно обрезанные кабели с разъемами FAA L-823
• Всепогодный
• Порошковое покрытие RAL 1004 (авиационный желтый)

Фотометрические характеристики Vista

Пороговые торцевые огни Vista могут быть низкой или средней интенсивности, предлагая фотометрические характеристики, соответствующие 10 или 30% требований ИКАО для освещения высокой интенсивности (эквивалентно шагам яркости 1, 2, 3 и 4 регулятор постоянного тока), соответствующий более 90% практических запросов с точки зрения освещения за небольшую часть стоимости.
