Что такое RGB светодиод и как он работает

RGB светодиод представляет собой электронный компонент, объединяющий в одном корпусе три отдельных светодиода — красный (Red), зеленый (Green) и синий (Blue). За счет комбинации яркости свечения этих трех базовых цветов можно получить практически любой оттенок видимого спектра.

Основные характеристики RGB светодиода:

  • Три отдельных светодиода в одном корпусе
  • Возможность управления яркостью каждого цвета
  • Получение различных оттенков за счет смешивания цветов
  • Компактные размеры
  • Низкое энергопотребление

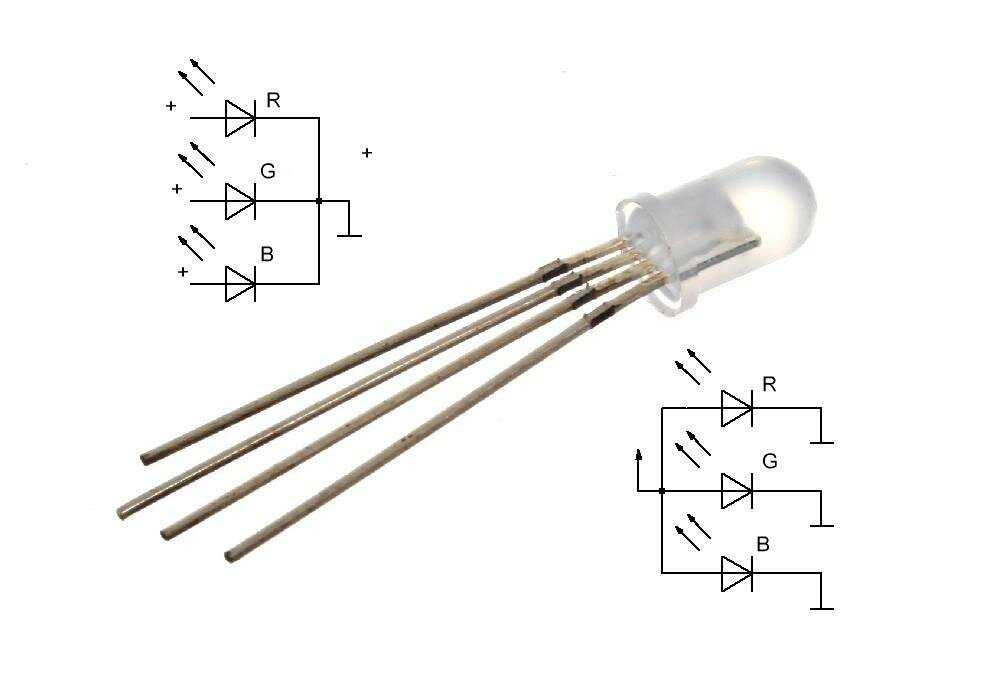

RGB светодиоды бывают двух основных типов:

  • С общим анодом — общий вывод подключается к «+» питания
  • С общим катодом — общий вывод подключается к «-» питания

Распиновка и подключение RGB светодиода

Стандартный RGB светодиод имеет 4 вывода:


  • Общий вывод (анод или катод)
  • Вывод красного светодиода
  • Вывод зеленого светодиода
  • Вывод синего светодиода

Для правильного подключения RGB светодиода необходимо:

  1. Определить тип светодиода (общий анод или катод)
  2. Подключить общий вывод к соответствующей шине питания
  3. Подключить выводы отдельных цветов через токоограничивающие резисторы
  4. Для управления подать сигналы на выводы цветов

Расчет резистора для RGB светодиода

Для ограничения тока через каждый цветовой канал RGB светодиода необходимо использовать токоограничивающий резистор. Расчет номинала резистора производится по формуле:

R = (Vcc — Vf) / If

Где:

  • R — сопротивление резистора (Ом)
  • Vcc — напряжение питания (В)
  • Vf — прямое падение напряжения на светодиоде (В)
  • If — прямой ток через светодиод (А)

Прямое падение напряжения для разных цветов:

  • Красный: 1.8-2.2 В
  • Зеленый: 3.0-3.4 В
  • Синий: 3.0-3.4 В

Подключение RGB светодиода к Arduino

Для подключения RGB светодиода к Arduino необходимо:

  1. Подключить общий вывод к GND (для общего катода) или 5V (для общего анода)
  2. Подключить выводы R, G, B через резисторы к цифровым пинам Arduino
  3. Использовать ШИМ-пины для управления яркостью
  4. Написать скетч для управления цветами

Пример простого скетча для управления RGB светодиодом:



int redPin = 9;    // Red LED pin
int greenPin = 10; // Green LED pin
int bluePin = 11;  // Blue LED pin

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  // Red
  setColor(255, 0, 0);
  delay(1000);

  // Green
  setColor(0, 255, 0);
  delay(1000);

  // Blue
  setColor(0, 0, 255);
  delay(1000);
}

void setColor(int red, int green, int blue) {
  analogWrite(redPin, red);
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}

Виды RGB светодиодов

RGB светодиоды выпускаются в различных конструктивных исполнениях:

  • Выводные — классическая конструкция с выводами для монтажа в отверстия
  • SMD — для поверхностного монтажа
  • COB — кристаллы на плате без корпуса
  • Светодиодные ленты — гибкие ленты с множеством RGB светодиодов
  • Светодиодные матрицы — массивы RGB светодиодов

Применение RGB светодиодов

RGB светодиоды широко используются в различных областях электроники и светотехники:

  • Декоративная подсветка помещений и объектов
  • Рекламные вывески и информационные табло
  • Светодиодные экраны и видеостены
  • Индикация в электронных устройствах
  • Светомузыкальные установки
  • Автомобильный тюнинг
  • Сценическое освещение

Управление RGB светодиодом через микроконтроллер

Для более гибкого управления RGB светодиодом можно использовать микроконтроллер. Это позволяет:


  • Плавно изменять яркость каждого цвета
  • Создавать различные цветовые эффекты
  • Управлять светодиодом по заданной программе
  • Синхронизировать работу с другими устройствами

Пример кода для Arduino, реализующего плавное изменение цвета:


int redPin = 9;
int greenPin = 10;
int bluePin = 11;

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  // Плавное изменение от красного к синему
  for(int i=0; i<255; i++) {
    analogWrite(redPin, 255-i);
    analogWrite(bluePin, i);
    delay(10);
  }

  // Плавное изменение от синего к зеленому
  for(int i=0; i<255; i++) {
    analogWrite(bluePin, 255-i);
    analogWrite(greenPin, i);
    delay(10);
  }

  // Плавное изменение от зеленого к красному
  for(int i=0; i<255; i++) {
    analogWrite(greenPin, 255-i);
    analogWrite(redPin, i);
    delay(10);
  }
}

Особенности работы с RGB светодиодными лентами

RGB светодиодные ленты представляют собой гибкую основу с множеством RGB светодиодов. При работе с ними необходимо учитывать следующие моменты:

  • Требуется более мощный источник питания из-за большого количества светодиодов
  • Для управления часто используются специальные RGB-контроллеры
  • Длинные ленты могут требовать дополнительного усиления сигнала
  • Существуют адресуемые RGB ленты, позволяющие управлять каждым светодиодом индивидуально

Пример подключения RGB ленты к Arduino:

  1. Подключить "+" ленты к внешнему источнику питания
  2. Подключить "-" ленты к GND Arduino и источника питания
  3. Подключить сигнальные входы R, G, B ленты к цифровым пинам Arduino через резисторы 330 Ом
  4. Использовать MOSFET транзисторы для управления мощной лентой

Создание цветомузыкальной установки на RGB светодиодах

RGB светодиоды отлично подходят для создания цветомузыкальных установок. Принцип работы такой установки:


  1. Звуковой сигнал поступает на микрофон или линейный вход
  2. Сигнал обрабатывается микроконтроллером и разделяется на частотные диапазоны
  3. В зависимости от громкости в каждом диапазоне управляется яркость соответствующего цвета RGB светодиода
  4. Низкие частоты могут соответствовать красному цвету, средние - зеленому, высокие - синему

Для создания такой установки потребуется:

  • Микроконтроллер (например, Arduino)
  • RGB светодиоды или светодиодная лента
  • Микрофон или линейный аудиовход
  • Усилитель для микрофона
  • Транзисторы для управления мощными светодиодами

Заключение

RGB светодиоды являются универсальным и мощным инструментом для создания световых эффектов и индикации. Их широкие возможности по управлению цветом в сочетании с низким энергопотреблением делают RGB светодиоды незаменимыми во многих областях электроники и светотехники. Правильное подключение и управление RGB светодиодами позволяет реализовать самые разнообразные световые эффекты - от простой смены цветов до сложных динамических световых шоу.



Rgb светодиод распиновка

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Схема подключения светодиодной ленты RGB 5-10м, 15м, 20м и более.
  • АДРЕСНАЯ СВЕТОДИОДНАЯ ЛЕНТА
  • Подключение arduino к rgb ленте. RGB-светодиоды: адресуемая светодиодная лента
  • Как подключить rgb диод. RGB-светодиоды: адресуемая светодиодная лента
  • Светодиоды и их применение
  • Будь на волне! Будь с нами!

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: RGB Светодиоды – Подключение к Ардуино без написания кода

Схема подключения светодиодной ленты RGB 5-10м, 15м, 20м и более.


RGB светодиод — это три светодиода разных цветов Red — красный, Green — зелёный, Blue — синий , заключённые в одном корпусе. Давайте посмотрим, как подключить RGB светодиод к Arduino.

На рисунке приведены принципиальные схемы эти двух типов светодиодов. Длинная ножка светодиода — это всегда общий вывод питания. Отдельно расположен вывод красного светодиода R , зелёный G и синий B располагаются по другую сторону от общего вывода, как показано на рисунке. В данной статье мы рассмотрим подключение RGB светодиода как с общим анодом, так и с общим катодом. Схема подключения RGB светодиода с общим анодом показана на рисунке. Обратите внимание, что мы подключаем каждый из светодиодов через свой резистор, а не используем один общий.

Желательно делать именно так, потому что каждый из светодиодов имеет свой КПД. И если подключить их все через один резистор, светодиоды будут светиться с разной яркостью.

Для быстрого расчёта номинала резистора, подходящего к выбранному вами светодиоду, можно воспользоваться онлайн-калькулятором расчёта светодиодов. Перепишем классический скетч blink. Будем включать и отключать по очереди каждый из трёх цветов. Обратите внимание, что светодиод загорается, когда мы подаём низкий уровень LOW на соответствующий вывод Arduino.

Посмотрим в действии на мигание RGB светодиодом. Светодиод по очереди зажигается красным, зелёным и синим цветами.

Каждый цвет горит 0,1 секунду, а затем гаснет на 0,2 секунды, и включается следующий. Можно зажигать каждый канал отдельно, можно все одновременно, тогда цвет свечения будет меняться. При этом нужно помнить, что светодиоды загораются при подаче на каналы R, G, B высокого уровня HIGH , в отличие от светодиода с общим анодом.

Если не менять вышеприведённый скетч, то каждый цвет светодиода в этом случае будет гореть 0,2 секунды, а пауза между ними составит 0,1 секунду. Такие выводы на плате Arduino обычно помечены знаком тильда волнистая линия , звёздочкой или обведены кружочками. Инструкция по подключению RGB светодиода к Arduino Нам понадобится: Arduino UNO или иная совместимая плата; RGB светодиод ; 3 резистора по Ом вот отличный набор резисторов самых распространённых номиналов ; соединительные провода рекомендую вот такой набор ; макетная плата breadboard ; персональный компьютер со средой разработки Arduino IDE.

Схема подключения RGB светодиода с общим анодом к Arduino Обратите внимание, что мы подключаем каждый из светодиодов через свой резистор, а не используем один общий. RGB светодиод подключён к Arduino. Схема подключения RGB светодиода с общим катодом к Arduino Если не менять вышеприведённый скетч, то каждый цвет светодиода в этом случае будет гореть 0,2 секунды, а пауза между ними составит 0,1 секунду.

Последнее изменениеВторник, 15 Январь Прочитано раз. Последнее от. Как провести моделирование с помощью ModelSim - Altera Как прочитать билет на метро и автобус с помощью Arduino Как провести симуляцию сигнала в Simulation Waveform Editor Что такое Arduino и что с ним можно сделать Как подключить к Arduino модуль Bluetooth.


АДРЕСНАЯ СВЕТОДИОДНАЯ ЛЕНТА

RGB светодиод - Ардуино. Для отображения всей палитры оттенков вполне достаточно три цвета, используя RGB синтез Red — красный, Green — зеленый, Blue — синий. RGB палитра используется не только в графических редакторах, но и в сайтостроении. Смешивая цвета в разной пропорции можно получить практически любой цвет. Кроме того, модуль RGB LED Arduino может сразу монтироваться на плате и иметь встроенные резисторы — этот вариант более удобный для занятий в кружке.

Распиновка RGB светодиода указана на фото выше. Заметим также, что для многих полноцветных светодиодов необходимы светорассеиватели.

Подключение arduino к rgb ленте. RGB-светодиоды: адресуемая светодиодная лента

В этом гайде расскажу вам о такой штуке как адресная светодиодная лента лента из адресных светодиодов. Рассмотрим отличия от других типов светодиодных лент, особенности и тонкости подключения, а также управление при помощи Arduino. Что такое адресная лента? Рассмотрим эволюцию светодиодных лент. Обычная светодиодная лента представляет собой ленту с напаянными светодиодами и резисторами, на питание имеет два провода: плюс и минус. Напряжение бывает разное: 5 и 12 вольт постоянки и переменки. Да, в розетку. Для 5 и 12 вольтовых лент нужно использовать блоки питания.

Как подключить rgb диод. RGB-светодиоды: адресуемая светодиодная лента

При подключении обычной монохромной ленты следует придерживаться трех основных правил:. Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

Появление многоцветных RGB—светодиодов связано с технологическими достижениями в области микроминиатюризации светодиодных кристаллов и серьезным запросом рекламного рынка.

Светодиоды и их применение

Светодиоды круглые 5 мм — полупроводниковые источники света с рабочим напряжением от 1,9В до 3,4В и силой тока в 20мА. Светодиоды представлены несколькими вариантами цветового свечения : красный, зелёный, синий, оранжевый, жёлтый, холодный или тёплый белый. Некоторые серии светодиодов предоставляют возможность индикации несколькими цветами : двумя, тремя или четырьмя, например, красный, зелёный, синий или жёлтый. Изготавливаются в пластмассовом корпусе с оптически прозрачным или диффузно-рассеивающим окрашенным компаундом. Вывода однонаправленные радиальные, гибкие, проволочного типа.

Будь на волне! Будь с нами!

Светодиоды пиксели WSB и светодиодные ленты на базе этих пикселей довольно популярны и это оправдано по нескольким причинам:. Эта статья попытка обобщить информацию наверное, больше для себя об умных светодиодах WSB в одном месте. Фактически, это не светодиод а микросхема-драйвер для RGB-светодиода с последовательным интерфейсом SPI есть линия данных и тактовая линия. Эти микросхемы используются во встраиваемых конструкциях пикселей:. Это тоже микросхема для управления RGB-светодиодом, но она уже компактней 8 ног, в отличие от WS — 14 ног и имеет однолинейный последовательный интерфейс. Это почти аналог предыдущего светодиода, но уже с 4-мя ножками и слегка измененными таймингами протокола совместимы, при использовании компромиссных значений временных периодов сигналов.

Маломощные трёхцветные RGB светодиоды состоят из трёх .. Также рассмотрим напряжение питания, распиновку, цоколевку, схемы.

Давайте сегодня займёмся светодиодом, но светодиодом не обычным, а светодиодов RGB , который имеет три цвета, красный, зеленый, синий и может делать комбинации этих цветов. Вот как выглядит распиновка, надеюсь, вам видно. Самый длинный, или второй слева это минус, а первый контакт это красный, третий это зелёный и четвертый контакт отвечает за синий цвет. В схеме подключения используются всего лишь три сопротивления на ом, подключим RGB светодиод в 17, 18, 19, 20 разъемы на монтажной плате.

Не знаю, как на предыдущих версиях Arduino IDE, но на моей 1. Здесь число dim меняет шаг дискретности уровня свечения. Чем меньше число, тем меньше шаг и плавнее изменение яркости. Довольно прикольно. Интересно, а на этот RGB светодиод на каждый выход цвет добавить три потенциометра и через них регулировать свечение цвета и яркость?

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Для управления этими устройствами используется RGB-контроллер. Но, кроме него, в последние годы применяется плата Arduino. Плата Ардуино — это устройство, на котором установлен программируемый микроконтроллер. К нему подключены различные датчики, органы управления или encoder и, по заданному скетчу программе , плата управляет моторами, светодиодами и прочими исполнительными механизмами, в том числе и другими платами Ардуино по протоколу SPI. Программирование осуществляется в среде Ардуино с открытым исходным кодом, установленным на обычном компьютере. Программы загружаются через USB.

Светодиоды , или светоизлучающие диоды СИД, в английском варианте LED — light emitting diode — полупроводниковый прибор, излучающий некогерентный свет при пропускании через него электрического тока. Работа основана на физическом явлении возникновения светового излучения при прохождении электрического тока через p-n-переход. Цвет свечения длина волны максимума спектра излучения определяется типом используемых полупроводниковых материалов, образующих p-n-переход. Светодиоды не имеют никаких стеклянных колб и нитей накаливания, что обеспечивает высокую механическую прочность и надежность ударная и вибрационная устойчивость 2.


Alex_EXE » Светодиоды

Светодиод — это полупроводниковый прибор, создающий оптическое излучение при протекание через него электрического тока.

Различные светодиоды

По началу они применялись только как индикаторы, так как пришли на замену лампам. Со временем технологии совершенствовались, и они все больше начали входить в нашу жизнь: светодиодные лампы освещения, подсветка экранов, светодиодные экраны, мигалки…

Изображение на схеме

Светодиод — это полярный прибор, т.е. он обладает определённой полярностью включения, только при которой он будет светится. Нужно подключать плюс (+) питания к аноду (обычно длинный вывод), а минус (–) к катоду.

При пайке светодиоды лучше не перегревать, т. к. это может повредить их. Можно использовать металлический пинцет, для отвода части тепля, для этого нужно будет взять инструментом диод между местом пайки и корпусом.

Включение светодиода

Светодиод является, по сути, диодом и у него существует два способа включение: прямое, когда через него протекает прямой ток, он светится, и обратное включение, протекает обратный ток (значительно меньше прямого) – не светится. Но если напряжение питания будет больше обратного напряжения диода – то диод можно сжечь.

Схема включения

Светодиоды питаются током, не подключайте их напрямую к источникам питания – это испортит их. Для работы ему нужен токоограничивающий резистор. Включение нескольких светодиодов рассмотрено ниже.

Расчёт светодиода

При подключении нужно использовать токоограничивающий резистор, который рассчитывается по формуле:

R = (Uпит — Uпр) / I

Но одного сопротивления мало, нужно знать ещё и мощность рассеиваемую на резисторе.

P=(Uпит — Uпр)2/R

Где: R – сопротивление резистора (ом),
P – рассеиваемая мощность на резисторе (ватт)
Uпит — напряжение питания (вольт),
Uпр – прямой напряжение светодиода (вольт),
I – прямой ток светодиода (ампер).

Для облегчения расчётов была сделана специальная форма.

При использовании маломощных светодиодов (до 50мА) и при питание их от 5В достаточно резистора на 270-510 Ом 0,125Вт. В продаже есть специальные светодиоды уже со встроенным токоограничителем, но стоят они значительно дороже и обычно идут на 12В. Так же есть специальные микросхемы — LED драйверы для питания диодов большой мощность и (или) когда их много.

Цветовое разнообразие

светодиодов сейчас велико. Оно покрывает как весь видимый спектр, так и распространяется и на невидимые зоны: инфракрасный и ультрафиолетовый.

Базовый цвета

Также можно получить любой цвет при использовании многоцветных светодиодов.

Многоцветные светодиоды.

Бываю как 2-цветные, так и трехцветные. С помощью них можно получить всю палитру цветов (для 3-х цветных, RGB светодиодов, для двух только комбинации его цветов) изменяя яркости (ток) или количество импульсов (ШИМ) на его кристаллах. Обычно такие светодиоды имеют по одному выводу на каждый кристалл (цвет) и общий вывод, анод или катод (в зависимости от типа самого светодиода). Встречаются двухцветные светодиоды всего с двумя выводами, где цвет будет зависеть от полярности его подключения.

Фото RGB светодиодов SMD и 3Вт

Так же тоит упомянуть мигающие светодиоды, в которых содержится чип, отвечающий за спецэффекты.

Мощность светодиодов

Светодиоды бывают различной мощности: от маломощных, для индикации, до мощных, которые применяются в осветительных приборах. Токопотребление обычных светодиодов колеблется от 10 до 50 мА.

CMD светодиод, типоразмера 0603

Обычный светодиод

Мощный RGB светодиод

Включение нескольких светодиодов

Существует три типа включения нескольких светодиодов: последовательное, параллельное и смешанное. У каждого типа есть свои плюсы и недостатки. Параллельное включение позволяет подключить множество светодиодов к одному низковольтному, но мощному источнику питания, последовательно подключить кучу светодиодов к маломощному источнику питания, но с большим напряжением.

Uпит<N* Uпр – параллельное включение

Uпит>=N* Uпр – последовательно включение

Последовательно включение

При последовательно включении все светодиоды должны быть одного типа и напряжение питания должно быть больше прямого напряжения светодиодов умноженного на их количество.

R=(Uпит – Uпр*N)/(I*0,75)
P=(Uпит — Uпр*N)2/R

Максимальное количество светодиодов в гирлянде:
N=Uпит/(Uпр*1,5)

Параллельное включение

При параллельном включении резисторы рассчитываются для каждого светодиода отдельно.

Смешанное включение – объединение последовательного и параллельно включения.

Светодиодные сборки

Существует больше количество светодиодных сборок. Самые распространенные из которых семисегментные индикаторы.

Семисегментные индикаторы

Так же есть большое разнообразие LED матриц, столбцов, символьных индикатор (представлен на фото слева вверху) … Сейчас такие индикаторы становятся менее популярными, т.к. вытесняются LCD дисплеями.

Статья обновлена 28.06.2011

5 мм светодиод, характеристики, прямое напряжение и техническое описание

29 июля 2018 - 0 комментариев

          Круглый светодиод 5 мм
          Схема контактов светодиода

      Конфигурация контактов светодиода

      Название контакта

      Описание

      Анод

      Положительная клемма светодиода

      Катод

      Минусовой вывод светодиода



      Особенности и технические характеристики
      • Превосходная атмосферостойкость
      • 5 мм Круглый Стандарт Направленность
      • Эпрокси, устойчивая к ультрафиолетовому излучению
      • Прямой ток (IF): 30 мА
      • Прямое напряжение (VF): от 1,8 до 2,4 В
      • Обратное напряжение: 5 В
      • Рабочая температура: от -30℃ до +85℃
      • Температура хранения: от -40℃ до +100℃
      • Сила света: 20 мкд



      Примечание: Полную техническую информацию можно найти в листе данных LED , ссылка на который находится внизу этой страницы.



      Краткое описание

      Светодиод представляет собой полупроводниковый источник света с двумя выводами, который излучает свет при активации. Когда на клемму светодиода подается соответствующее напряжение, электроны могут рекомбинировать с электронными дырками внутри устройства и высвобождать энергию в виде фотонов. Этот эффект известен как электролюминесценция. Цвет светодиода определяется шириной запрещенной зоны полупроводника.



      Как использовать светодиод?

      Прямое напряжение, необходимое для включения светодиода, зависит от цвета светодиода. Если вы подаете точное значение прямого напряжения, вы можете подключить светодиод непосредственно к источнику. Если напряжение выше, чем использовать сопротивление последовательно со светодиодом, для расчета значения сопротивления используйте формулу:

        R = (V  S  - V  LED  * X) / I  LED

      Где,
      В  S  - напряжение питания
      V  LED  — прямое напряжение светодиода
      Х - количество светодиодов, соединенных последовательно.
      I  Светодиод  представляет собой ток светодиода



      Проверьте в приведенной ниже таблице прямое напряжение светодиода в зависимости от его цвета

      Цветной светодиод

      Прямое напряжение

      Красный

      1,63 ~ 2,03 В

      Желтый

      2,10 ~ 2,18 В

      Оранжевый

      2,03 ~ 2,10 В

      Синий

      2,48 ~ 3,7 В

      Зеленый

      1,9 ~ 4,0 В

      Фиолетовый

      2,76 ~ 4,0 В

      УФ

      3,1 ~ 4,4 В

      Белый

      3,2 ~ 3,6 В



      Приложения
      • Индикация
      • Игрушки и игры
      • Светотехника
      • Электронные проекты



      2D-модель и размеры


      RGB LED разводка контактов, характеристики, схема и техническое описание

      22 марта 2018 - 0 комментариев

              Светодиод RGB
              Распиновка светодиода RGB

          Конфигурация контактов

          Номер контакта

          Название контакта

          Описание

          1

          Р

          Эта клемма используется для светящегося светодиода красного цвета

          2

          Земля

          Клемма с общим катодом (земля)

          3

          Г

          Эта клемма используется для светящегося светодиода зеленого цвета

          4

          Б

          Эта клемма используется для светящегося светодиода синего цвета



          Характеристики и характеристики
          • Низкое тепловое сопротивление
          • Без УФ-лучей
          • Сверхвысокий выходной поток и высокая яркость
          • Прямой ток для красного, синего и зеленого цветов: 20 мА
          • Прямое напряжение
            • Красный: 2 В (тип. )
            • Синий: 3,2 (номинал)
            • Зеленый: 3,2 (тип.)
          • Сила света
            • Красный: 800 мкд
            • Синий: 4000 мкд
            • Зеленый: 900 мкд
          • Длина волны
            • Красный: 625 нм
            • Синий: 520 нм
            • Зеленый: 467,5 нм
          • Рабочая температура: от -25 ℃ до 85 ℃
          • Температура хранения: от -30 ℃ до 85 ℃



          Где используются светодиоды RGB?

          A RGB LED обычно используется в электронике, поскольку он используется для целей индикации. Вы можете использовать RGB-светодиод в различных проектах, таких как портативный фонарик, светодиодный индикатор и т. д. RGB-светодиод также можно использовать для работы в соответствии с условием, например, для условия 1-го будет светиться красный, для условия 2-й будет светиться зеленый и для условия 3-й будет светиться синий . Мы можем использовать три разных светодиода для выполнения одной и той же задачи, но это увеличит размер схемы и займет больше места на печатной плате или плате.

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *
