Светодиодная лента виды и отличия. Светодиодная лента: особенности, виды, применение и монтаж

Каковы основные преимущества светодиодных лент. Какие виды светодиодных лент существуют. Где можно применять светодиодные ленты. Как правильно выбрать и подключить светодиодную ленту.

Преимущества светодиодных лент

Светодиодные ленты обладают рядом существенных преимуществ по сравнению с другими источниками освещения:

• Низкое энергопотребление — светодиоды потребляют в 8-10 раз меньше электроэнергии, чем лампы накаливания аналогичной яркости
• Длительный срок службы — до 50 000 часов непрерывной работы
• Безопасность — низкое напряжение питания (12-24В) и отсутствие нагрева
• Гибкость и универсальность монтажа — ленту можно сгибать и резать на отрезки
• Широкий выбор цветов и оттенков свечения
• Возможность диммирования и создания динамических световых эффектов
• Компактные размеры, позволяющие встраивать ленты в различные конструкции

Виды светодиодных лент

Светодиодные ленты различаются по следующим основным параметрам:

Тип светодиодов:

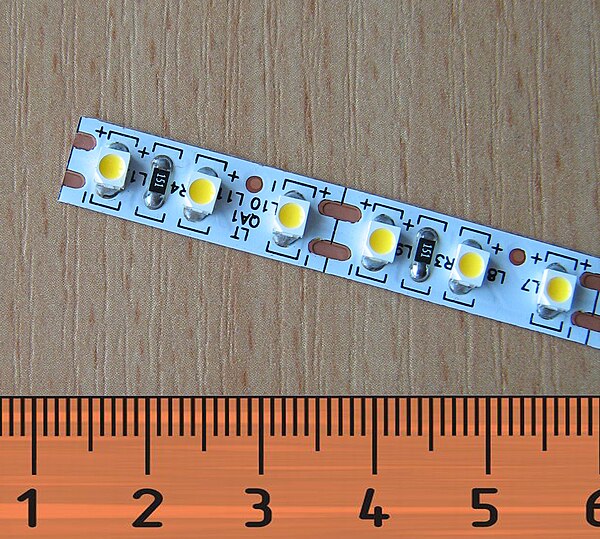

• SMD 3528 — компактные светодиоды небольшой мощности
• SMD 5050 — более яркие и мощные светодиоды
• SMD 2835 — современные энергоэффективные светодиоды

Цвет свечения:

• Монохромные (один цвет)
• RGB (многоцветные)
• RGBW (многоцветные + белый)

Степень защиты:

• IP20 — для использования в сухих помещениях
• IP65 — влагозащищенные
• IP68 — водонепроницаемые

Плотность светодиодов:

• 30 LED/м
• 60 LED/м
• 120 LED/м
• 240 LED/м

Области применения светодиодных лент

Благодаря своей универсальности, светодиодные ленты находят применение в самых разных сферах:

• Декоративная подсветка интерьеров
• Контурная подсветка мебели и элементов декора
• Основное и дополнительное освещение помещений
• Архитектурная подсветка фасадов зданий
• Рекламные вывески и световые короба
• Подсветка витрин и торгового оборудования
• Декоративное освещение в ландшафтном дизайне
• Автомобильный тюнинг

Как выбрать светодиодную ленту

При выборе светодиодной ленты следует учитывать несколько важных факторов:

1. Назначение и место установки ленты
2. Требуемая яркость освещения
3. Цвет и температура свечения
4. Необходимая степень влагозащиты
5. Возможность управления и диммирования
6. Напряжение питания и потребляемая мощность
7. Качество и надежность ленты

Важно правильно рассчитать необходимую длину и мощность ленты, а также подобрать подходящий блок питания.

Монтаж и подключение светодиодной ленты

Процесс установки светодиодной ленты включает следующие этапы:

1. Подготовка поверхности для монтажа
2. Разметка и нарезка ленты на отрезки нужной длины
3. Подключение проводов питания к ленте
4. Крепление ленты на поверхность (с помощью клеевого слоя или монтажных клипс)
5. Подключение блока питания и контроллера (для RGB лент)
6. Проверка работоспособности и настройка

При монтаже важно соблюдать полярность подключения и не превышать максимально допустимую длину одного отрезка ленты.

Особенности эксплуатации светодиодных лент

Для обеспечения долговечной и бесперебойной работы светодиодной ленты следует соблюдать несколько простых правил:

• Использовать качественные стабилизированные блоки питания
• Не превышать номинальное напряжение питания ленты
• Обеспечить достаточное охлаждение ленты при работе
• Избегать механических повреждений ленты
• Соблюдать температурный режим эксплуатации
• Регулярно проводить профилактический осмотр и чистку ленты

Сравнение светодиодных лент с другими источниками света

По сравнению с традиционными источниками освещения, светодиодные ленты имеют ряд преимуществ:

Параметр	Светодиодная лента	Лампы накаливания	Люминесцентные лампы
Энергоэффективность	Высокая	Низкая	Средняя
Срок службы	До 50 000 часов	1000-2000 часов	6000-15000 часов
Экологичность	Не содержат вредных веществ	Безопасны	Содержат ртуть
Гибкость монтажа	Очень высокая	Низкая	Средняя

Перспективы развития технологии светодиодных лент

Технология светодиодного освещения продолжает активно развиваться. Основные направления совершенствования светодиодных лент включают:

• Повышение энергоэффективности и яркости светодиодов
• Улучшение качества цветопередачи
• Разработка «умных» лент с возможностью беспроводного управления
• Создание гибких OLED-лент
• Интеграция с системами «умного дома»
• Снижение стоимости производства

Ожидается, что в ближайшие годы светодиодные ленты станут еще более доступными и функциональными, что приведет к дальнейшему расширению сфер их применения.

Светодиодная лента: особенности, преимущества, применение

Светодиодная лента применяется в самых различных сферах деятельности. Ее используют дизайнеры и обычные потребители. К преимуществам светодиодной ленты относится доступная цена, легкость монтажа и высокая надежность.

Особенности конструкции ленты

Строение светодиодной ленты определяет ее функции. По конструкции, это гибкая плата, на которой размещаются светодиоды, а также прочие вспомогательные элементы, которые нужны для нормального режима работы. Внутри основы лежат токопроводные дорожки из меди, по которым питание подается к светодиодам. Каждая из диодов имеет SMD-корпус. Наименование SMD означает прибор, который монтируется на определенную поверхность.

Удобство монтажа и транспортировки обеспечивается возможностью сматывать ленту в катушки. Чаще всего каждая из них имеет стандартную длину — 5 метров. Специфические ленты могут быть более короткими или наоборот, достигать длины 25 м. Концы ленты оснащаются проводами, необходимыми для ее подключения к сети. Тыльная сторона клейкая, что позволяет быстро и без особых усилий выполнить монтаж освещения.

Преимущества светодиодной ленты

Светодиодная лента намного надежнее многих других источников света. Благодаря применению в ней светодиодов достигается:

• Длительный срок службы. Если соблюдать все требования к монтажу и условиям эксплуатации, лента способна прослужить около 50 000 часов. Это равняется примерно 8 годам беспрерывной работы. В течение этого периода интенсивность свечения не снижается более чем на 50 процентов. Лента, работающая в течение 8 часов ежедневно, не будет требовать замены примерно 20 лет.
• Минимальное потребление энергии и практически 90-процентная экономия на счетах за электричество.
• Безопасность использования и монтажа. Для работы ленты требуется незначительное напряжение, которое не опасно для жизни и не создает риска получения удара током. В процессе работы она не нагревается до высоких температур, поэтому обжечься об нее невозможно.
• Экологичность. Светодиодный источник не содержит веществ, вредных для природы или человека. В нем нет ртути, как в люминисцентной лампе.

Также к преимуществам применения ленты относится:

• Широкий ассортимент продукции. Ленты производятся в различных конфигурациях, они могут отличаться своей яркостью и представлены во всевозможных цветовых оттенках.
• Возможность управлять освещением. Человек сможет самостоятельно менять уровень яркости, цвет источника, настраивать необходимый режим и применять ленту для целого экрана или цветомузыки.
• Компактность. Лента может быть установлена там, где невозможно смонтировать прочие осветительные приборы.

Способы использования

Светодиодная лента по-настоящему универсальна в использовании:

• Подсветка современных интерьеров. При помощи светодиодной ленты можно сделать интересный дизайнерский акцент в виде подсветки: контурной или декоративной. Выполнить особое равномерное засвечивание, подходящее для подвесных или витражных конструкций. Подсветка стен способна выгодно подчеркнуть особенности интерьера, а также может выступить в роли дежурного освещения, повышающего безопасность жилища.
• Подсветка мебели. Для этой цели лента подходит идеально, ведь она обладает безопасным напряжением питания и имеет отличную гибкость.
• Основное освещение. Светодиодной ленте под силу справиться и с такой задачей, нужно лишь верно выбрать мощность, а также систему подсветки.
• Реклама. Различные конструкции могут быть освещены диодами. Лента станет подходящим элементом для создания букв, панелей, а также стендов. Ее использование – отличный шанс сделать надписи ярче и заметнее. Украсив ей витрину, можно представить товар в выгодном свете и подчеркнуть всю его привлекательность. Это особенно удобно при организации витрин для бижутерии, ювелирных украшений, продукции из хрусталя или стекла.
• Подсветка авто. Каждый водитель желает, чтобы его средство передвижения было оригинальным. Светодиодная лента сможет сделать машину более привлекательной и безопасной. Для украшения авто отлично подойдет led лента с напряжением питания 12 В.
• Подсветка архитектуры и элементов ландшафтного дизайна. Выгодно подчеркнуть красоту фасада или благоустройство парка поможет светодиодная лента. При этом лучше применять тип, имеющий высокую степень защиты, способный выдержать неблагоприятные условия.
• Светодинамические эффекты. Лента, управляемая особыми контроллерами, позволяет устраивать полноценные световые представления. Такие декоративные решения обязательно привлекут взгляд и будут отлично смотреться в интерьере клуба, ресторана или убранстве праздника.
• Дизайнерские светильники. Светодиодная лента, сочетающаяся со специальным алюминиевым профилем и экраном к нему, позволяет получать оригинальные светильники, а также полноценные светящиеся конструкции. Благодаря разнообразию профилей и широкому ассортименту экранов, можно создать осветительный прибор, который идеально впишется в интерьер.

Светодиодная лента имеет практически безграничные возможности.

Как выбрать светодиодные ленты для подсветки или освещения дома

Совсем недавно в продаже появились специальные светодиодные светильники, которые могут иметь длину до пяти метров. Подобные изделия принято называть светодиодными лентами.

Такое новшества позволили посмотреть на мир светотехнического дизайна с другой стороны. Их достаточно часто можно заметить в современном мире на вывесках или же фасадах ночных заведений.

Если рассматривать конструкцию светодиодной ленты, то она выглядит как гибкая плата печатного типа. Непосредственно на ней и размещаются светодиоды, расположенные последовательно и при этом, являются параллельными. Кроме того, в его наличии есть токоограничивающие резисторы и специальные проводники соединительного типа.

Группа светодиодов, которая соединена между собой (их количество может быть совершенно разным) есть тем элементом ленты, который нельзя разделить. Стоит отметить, что разрезать ленту такого типа можно только в специально указанных производителем отметках.

Как выбрать светодиодную ленту для дома — это вопрос, который интересует многих, ведь изделие позволит украсить любую комнату к разным праздникам и подарит праздничное веселое настроение. Если вы ранее не сталкивались с освещением подобного типа, то подобрать его помогут многочисленные видео представленные на нашем сайте, а также подсказки наших специалистов.

Светодиодные ленты: типы и их классификация

На сегодняшний день можно найти три разных типа светодиодной продукции. Достаточно популярными принято считать MD светодиоды, которые являются одноцветными. Совершенно все ленты, изготовленные на основе таких светодиодов, могут излучить только какой-то один определенный цвет. Это очень часто, может быть белый, зеленый, красный. В свою очередь белый делится на три вида: теплый белый, обычный оттенок белого и этот же цвет, но холодный.

Вторым типом светодиодных лент является RGB лента. Отличительной чертой от первого типа является то, что такие ленты могут гореть самыми разными цветами, это цветной тип. Следует отметить, что каждый отдельный светодиод состоит из трех разных, который объединен друг с другом. Совершенно все остальные цвета можно достичь путем смешивания свечения.

Интересным фактом есть то, что такие светодиодные ленты для дома могут работать только вместе со специальными контроллерами. На них нужно указать цвет свечения и скорость мерцания изделия. На каждой ленте есть несколько разных режимов мерцания светодиодов.

Буквально несколько лет назад был изобретен еще один интересный тип светодиода: WS2812B имеющие четыре разных вывода и WS2812S с шестью выводами.

Если говорить о внешнем виде, то данная новинка ничем не отличается от известных нам светодиодных лент, но при этом непосредственно в корпусе изделия находиться специальный ШИМ-контроллер. Таким образом, можно легко управлять каждым отдельным диодом, используя для этого только два провода. Это большое преимущество, ведь можно изменить цвет на свой вкус на каждом отдельном участке ленты.

На сегодняшний день такие типы пользуются не очень большой популярностью, ведь имеют достаточно высокую стоимость и нуждаются в использовании весьма дорогого контроллера. Стоит отметить, что если контроллер не будет подавать сигнал, то светодиодная лента не будет светить.

Стойкость к воздействию влаги

Для того чтобы выбрать светодиодные ленты для подсветки или освещения дома, необходимо учитывать степень влагостойкости данных изделий, которые можно разделить на три типа, а именно:

1. влагозащищенные;
2. влагостойкие;
3. влага незащищенные.

Влагостойкие ленты отлично подойдут для их применения в водной среде или же в помещениях с очень высоким уровнем влажности. Это идеальный вариант для бассейна, ванной комнаты, бани или, к примеру, для фасадов разного рода зданий. Влага незащищенные можно использовать исключительно в тех помещениях, где нормальный или даже низкий уровень влажности.

Влагозащищенный тип светодиодной ленты достаточно часто используют в местах, где на нее может воздействовать вода. В такой ситуации важно помнить, что небольшая часть света будет утеряна в связи с тем, что такие ленты имеют дополнительное защитное покрытие из силикона.

Плотность размещения светодиодов на ленте

В зависимости от того, какое количество элементов будет установлено на светодиодную ленту, таким и будет степень освещенности. В среднем количество диодов на одном метре может доходить даже до 120, если же это более современная модель, то их количество увеличивается в 2 раза — 240 лампочек, а расположены они при этом в два ряда. Именно от количества элементов и будет зависеть то, насколько плотно они находятся друг к другу.

Маркировка

Перед тем как узнать какую светодиодную ленту выбрать для подсветки в доме, следует ознакомиться с маркировкой изделия. На сегодняшний день есть только один стандарт того, как происходит маркировка данного типа. Рассмотреть более подробно маркировку можно только на примере. Возьмем распространенное изделие LED-CW-SMD-5050/60 IP68.

В данном случае светодиодная лента имеет обозначение LED, а CW обозначает белый цвет. SMD — это отсутствие каких-либо выводных диодов. 5050 – размер корпуса изделия составляет 50*50 квадратных миллиметров, 60 – это то, сколько светодиодов находится на одном метре. IP68 говорит о том, что ее можно использовать достаточно долго в воде или же в комнатах с высоким уровнем влажности. Если нет подобной надписи, то изделие не защищается от воды и ее нельзя мочить в таком случае.

Мощность светодиодной ленты на метр

Мощность светодиодных изделии будет полностью зависеть от ее характеристик и от мощности самих диодов, которые используются в ленте. Как правило, мощность указывают только для одного метра ленты.

Если же вы хотите узнать мощность всего изделия, то он будет зависеть от размера ленты. На мощность также достаточно сильно влияет степень защиты изделия от воздействия влаги и угол свечения диодов.

Величина светоотдачи

Самым важным нюансом считается то, насколько интенсивным является световой поток. Его обозначают как люмен на один метр светодиодной ленты. Величина этого типа будет зависеть от характеристики диодов, а также от того, какое количество элементов установлено на одном метре изделия.

Если знать вид светодиодов, а также их количество, то данную величину можно посчитать и самостоятельно. Стоит отметить, что для любого типа светодиодных изделий (одноцветного или многоцветного), подсчет выполняется одинаково. Иногда на них не бывает маркировки, а соответственно, посчитать величину светоотдачи становится гораздо труднее.

Светодиодная подсветка основы видео

Для того чтобы правильно выбрать светодиодные ленты для освещения дома, нужно учитывать достаточно много разных нюансов. Если вы все учтете и выберете подходящее изделие, то это позволит применять его на протяжении многих лет и дарили всем положительные эмоции.

Подключение светодиодной ленты

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Содержание статьи

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

• Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
  • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
  • LED-R-SMD — красный,
  • LED-B-SMD — синий,
  • LED-G-SMD — зеленый.
• Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу.

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;
• соединение двух лент.

  Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

за и против / Статьи и обзоры / Элек.ру

При всех преимуществах светодиодного освещения нельзя не признать, что его внедрение происходит не очень быстро. Это связано с множеством факторов, в том числе высокой стоимостью светодиодных светильников, отсутствием информации и консерватизмом, естественным образом свойственным потребителям. Но есть один вид светодиодных осветительных приборов, который сразу был воспринят потребителями на «ура» — светодиодные ленты. Изначально этот вид светотехнической продукции применялся для декоративного оформления. Но сейчас все чаще светодиодные ленты используют для создания общего освещения. Мало того, выпускаются светильники на основе светодиодных лент. Причем теперь это не только сверхбюджетная продукция, но и светильники высокого класса, а также творения именитых дизайнеров. О преимуществах и недостатках применения светодиодных лент для общего освещения и пойдет речь в статье.

Светодиодная лента представляет собой гибкий светодиодный модуль, который можно резать на куски длиной, кратной определенному шагу. Для реализации возможности резки ленты, в ней используется последовательно-параллельное соединение светодиодов. Как правило, светодиодные ленты имеют напряжение питания 12 или 24 В. Поэтому в них параллельно соединены последовательности из токоограничительного резистора, а также 3 или 6 светодиодов.

Главное преимущество светодиодных лент — простота их использования. Можно отрезать нужную длину ленты. При установке ленты ее просто наклеивают как скотч на поверхность. Подключение к ленте осуществляется сейчас обычно с помощью специальных коннекторов.

Принципиальная схема светодиодной ленты с питанием 12 B

Благодаря своим свойствам, светодиодные ленты сразу завоевали любовь дизайнеров интерьеров. При этом возникла уникальная, с точки зрения маркетинга, ситуация. На рынке светодиодных лент, за редким исключением, отсутствуют известные бренды с большими рекламными бюджетами, которые могли бы продвигать саму концепцию, лежащую в основе такого оборудования.

Тем не менее, светодиодные ленты без какой-либо серьезной маркетинговой поддержки стали появляться в интерьерных журналах и телепередачах по данной тематике. В итоге, о светодиодных лентах и их замечательных свойствах сейчас знают даже люди, далекие от светотехники. Использование светодиодных лент — одна из наиболее обсуждаемых тем как на интерьерных, так и на специализированных светотехнических интернет-форумах.

Параметры

Светодиодные ленты поставляются потребителю в бухтах, наиболее распространенная длина — 5 м. В технических данных, как правило, указывается потребляемая мощность всего отрезка ленты. Для корректного сравнения светодиодных лент следует использовать такой параметр, как удельная потребляемая мощность.

Для вычисления этого параметра потребляемую мощность отрезка ленты делят на его длину. Световой поток для ленты указывают крайне редко, и дело здесь не только в маркетинговых ухищрениях. Как мы узнаем далее, значение светового потока для светодиодной ленты можно определить лишь приблизительно.

Массово используемые типы светодиодных лент имеют светоотдачу, лежащую в пределах 60–80 лм/Вт.

Исходя из этих данных, по удельной потребляемой мощности можно оценить, в каких пределах будет лежать световой поток данного отрезка ленты.

По области применения светодиодные ленты можно разделить на три категории:

• Декоративные. Используются для подчеркивания тех или иных деталей интерьера, создания визуальных акцентов. Имеют удельную потребляемую мощность менее 7 Вт/м.
• Для местной подсветки. Применяются для освещения отдельных полок, ниш и т. п. мест. Удельная потребляемая мощность лежит в пределах 7–11 Вт/м.
• Для общего освещения. Световой поток таких лент достаточен для того, чтобы применять их для общего освещения помещений. Удельная потребляемая мощность превышает 11 Вт/м. Конструктивной особенностью таких лент является то, что светодиоды в них обычно располагаются в 2–3 ряда.

Осуществление теплоотвода

Ленты для местного освещения можно наклеивать на что угодно при условии, что будет обеспечена естественная циркуляция воздуха вокруг светодиодов. В том случае, если естественной циркуляции воздуха нет, придется наклеивать ленту на специальный алюминиевый профиль для обеспечения теплоотвода. Светодиодные ленты для общего освещения в обязательном порядке должны наклеиваться на алюминиевый профиль. Альтернативой может быть, разве что, наклейка на металлические несущие элементы подвесного потолка.

Игнорирование требования установки мощных светодиодных лент на металлический профиль является весьма распространенной ошибкой. В результате перегрева световой поток уже за первый год эксплуатации может упасть вдвое.

Преимущества для бюджетных решений

Последовательно-параллельная схема соединения светодиодов, применяемая в светодиодной ленте, является ее важным преимуществом, обеспечивающим высокую надежность. При выходе из строя одного светодиода, сопровождающегося разрывом цепи, перестанут работать только 2 или 5 светодиодов (в зависимости от питающего напряжения), включенных последовательно с ним. Для сравнения, в самых дешевых светодиодных светильниках применяется последовательное соединение светодиодов цепочки, состоящие из десятков элементов. Диоды Зенера, включаемые параллельно светодиодам для предотвращения разрыва цепи, в таких светильниках не используются. В результате при выходе из строя одного светодиода может погаснуть весь светильник.

Подавляющее большинство типов светодиодных лент подключаются к сети не напрямую, а через блок питания. Поскольку блок питания является внешним, то нет ограничений на его размеры. Блоки питания с выходным напряжением 12 или 24 В выпускаются массовым тиражом и стоят недорого. Поэтому нет проблемы приобрести для осветительной системы качественный блок питания с низким уровнем пульсаций на выходе и устойчивостью к броскам напряжения. А ведь именно большой уровень пульсаций и плохая устойчивость к изменениям питающего напряжения являются главными недостатками дешевых светодиодных светильников.

Но светильники на основе светодиодной ленты имеют и свои недостатки.

Светодиодные ленты, как правило, питаются от источника напряжения. Ток, протекающий через светодиоды в светодиодной ленте, задается резистором, включенным последовательно с цепочкой источников света. В то же время, для установки оптимального режима работы светодиодов требуется стабилизировать ток на определенном уровне.

Простота использования светодиодных лент и некоторые объективные преимущества привели к тому, что их используют в качестве источника света производители сверхбюджетных светильников. Кроме этого, можно встретить очень дорогие светильники, изготовленные именитыми дизайнерами в одном экземпляре или же малыми партиями, в которых также используются светодиодные ленты. В данном случае светильник является не утилитарным прибором, а средством украшения интерьера, и не так важно, какой он дает световой поток и какая у него энергоэффективность. Использование светодиодной ленты позволяет дизайнеру самостоятельно или с привлечением 1–2 ассистентов создавать оригинальные светильники.

Недостатки светодиодных лент

Главным недостатком большинства светодиодных лент является схема установки режима работы светодиодов. Как известно, она определяется силой тока, протекающего через светодиод. Сила тока в светодиодной ленте устанавливается токоограничительным резистором.

В нем происходит значительная потеря энергии. Например, при напряжении питания 12 В падение напряжения на цепочке из последовательно соединенных светодиодов составляет около 10 В. Из-за этого в токоограничительном резисторе бесполезно расходуется около 17% потребляемой мощности.

Справедливости ради следует отметить, что аналогичная проблема есть и в светодиодных лампах с низковольтным питанием. Но в них используется специальная электронная схема, стабилизирующая ток, протекающий через светодиоды на оптимальном уровне, что в конечном счете позволяет добиться высокой общей светоотдачи. В лентах же сила тока зависит от падения напряжения в p-n переходах светодиодов. Эта величина зависит от температуры, реального значения напряжения питания и технологического разброса. Поэтому световой поток для лент может быть определен только приблизительно.

Другим недостатком являются ограниченные возможности для теплоотвода. Клей, которым лента крепится к поверхности, не отличается высокой теплопроводностью, к тому же, нет возможности плотно прижать ленту к металлическому профилю, так как при этом придется оказывать механическое воздействие непосредственно на светодиоды, что крайне нежелательно.

Также серьезной проблемой в светодиодной ленте являются потери в тонких гибких проводниках. Правда, она частично решается путем перехода от 12-вольто-вых к 24-вольтовым лентам.

Из этого можно сделать вывод, что бюджетный светильник на светодиодных лентах значительно проигрывает по энергоэффективности светильникам на основе отдельных светодиодов или же светодиодных модулей.

В отличие от светодиодных лент, в тонких светодиодных модулях для установки режима работы вместо токоограничительных резисторов нередко применяются стабилизаторы тока, что обеспечивает лучшие технические характеристики

Альтернатива светодиодным лентам

Поскольку все равно мощная светодиодная лента должна использоваться только в металлическом профиле, не проще ли вместо нее использовать готовые тонкие светодиодные модули, соединяемые встык?

У них уже предусмотрена металлическая основа, с которой имеется хороший тепловой контакт у светодиодов. Соединительные проводники более толстые, чем в ленте, потери в них минимальны. К сожалению, пока такое решение используется в нашей стране редко. Опыт общения автора статьи с дизайнерами показывает, что зачастую они просто не осведомлены о наличии таких модулей.

Стоимость тонких светодиодных модулей в пересчете на погонную длину, на первый взгляд, выше, чем у светодиодной ленты. Но если взять модули и ленту с одинаковыми техническими характеристиками, прибавить к стоимости ленты еще и стоимость качественного алюминиевого профиля и рабочего времени на установку ленты в профиль, получается, что оба решения стоят примерно одинаково. Но, в конечном счете, применение тонких светодиодных модулей более выгодно, так как у них выше энергоэффективность и больше реальный срок службы.

За лентами — будущее?

Но все это не означает, что перспектив у светодиодных лент в общем освещении нет. Применение усовершенствованных лент позволяет добиться высоких технических характеристик и при этом полностью автоматизировать процесс производства светильников.

Светодиодная лента Osram Preva LED Linear-Flex

Немецкая компания Osram на выставке Light+Building 2014 во Франкфурте-на-Майне продемонстрировала светодиодную ленту Preva LED Linear-Flex, предназначенную для сборки светильников на роботизированных линиях. Светоотдача этой ленты составляет 173 лм/Вт. Ширина Preva LED Linear-Flex примерно в 10 раз больше, чем у обычной ленты. Благодаря этому, лента сама обеспечивает нужный теплоотвод, даже при установке на поверхность с низкой теплопроводностью. И, самое главное, лента предназначена для работы с блоком питания, имеющим стабилизированный выходной ток, а не напряжение. Это позволяет точно устанавливать оптимальный режим работы светодиода и снижает потери в токоограничительных резисторах (совсем без них обойтись в светодиодной ленте пока невозможно). В итоге светильник на светодиодной ленте нового типа обладает высокими параметрами при низкой цене.

Алексей ВАСИЛЬЕВ
Статья опубликована в журнале «Электротехнический рынок», №5-6

Когда светодиодным лентам и светодиодному «неону» нет альтернативы?

Светодиодные ленты вот уже много лет заслуженно пользуются популярностью в народе. Действительно, используя их можно, например, своими руками создать светильник или украсить интерьер оригинальными светящимися интерьерами. Не нужно сложных технологических линий для создания осветительных приборов по индивидуальному заказу. Тем не менее, светодиодные ленты, частным случаем которых является так называемый светодиодный неон, для многих профессиональных применений являются практически единственным доступным источником света. И дело отнюдь не в простоте установки, а в уникальных свойствах светящихся лент и шнуров.

Освещение ниш

Светодиодные ленты можно отрезать до нужной длины. Правда, резать допустимо с шагом не меньше заданной величины. В ассортименте ведущих брендов, например, Arlight, сейчас есть ленты, которые можно резать с шагом в один светодиод. На практике это означает, что длина отрезка ленты может быть выверена с точностью порядка 1 см.

Освещение ниш — та область применения, где светодиодные ленты вне конкуренции

В практике дизайнеров интерьеров часто возникает необходимость в равномерном освещении ниш. Установка нескольких светильников не позволяет получить должную равномерность, а изготовление отдельного светильника в единичном экземпляре с уникальными размерами не оправдано экономически. И здесь решением проблемы становится светодиодная лента.

Мебельная подсветка

Классические светильники подходят в основном для освещения закрытых шкафов. В таком случае дизайн светильника мало кому интересен. Но современные тенденции в дизайне мебели подразумевают широкое использование открытых полок и ниш, а также прозрачных дверей. Идеальный вариант для такой мебели — источник света сам по себе почти не заметен, но дает равномерное излучение. На роль такого источника света подходит светодиодная лента. Во-первых, она тонкая. Во-вторых, гибкая, так что может повторять изгибы стенок мебели. В-третьих, распределение светодиодов по поверхности ленты исключает точечный перегрев в одном месте. Последнее обстоятельство очень важно для мебели, так как сильный нагрев может привести к короблению и преждевременному старению древесины.

Особенно эффектно выглядит подсветка стеклянных полок светодиодной лентой. Полки как будто сами светятся, но источник не виден со стороны. Для реализации такого эффекта ленту располагают в торцах полок со стороны, противоположной фасаду мебели.

С помощью светодиодной ленты можно визуально выделить отдельные элементы мебельного гарнитура, придав индивидуальность серийной продукции. И здесь мы опять возвращаемся к простоте использования данного источника света. Светодиодные ленты, используемые в мебельной подсветке, как правило, маломощны. Это позволяет обходиться без дополнительных теплоотводов и наклеивать ленты непосредственно на деревянные элементы.

«Светящийся» потолок

Общее освещение в комнате может быть реализовано с помощью оригинального решения, когда натяжной потолок выполняет функцию рассеивателя. На бетонном перекрытии с определенным шагом устанавливаются алюминиевые профили, являющиеся теплоотводами. На них наклеивается мощная светодиодная лента. Ее закрывает светопрозрачный натяжной потолок. В итоге возникает эффект, как будто потолок равномерно светится. Использование в качестве источника света ленты в данном решении обусловлено ее малой толщиной, а также возможностью нарезки точно под размеры помещения.

Светодиодные ленты позволяют реализовать освещение, встроенное в светопрозрачный потолок

Эффектный внешний вид и исключительный визуальный комфорт привели к росту популярности «светящихся» натяжных потолков. Но следует помнить, что такое решение имеет и серьезный недостаток. Если источник света выйдет из строя, то ремонт будет затруднителен. По сути, придется демонтировать натяжной потолок, заменить светодиодную ленту и потом снова установить полимерную пленку с рассеивающими свойствами. Поэтому должна использоваться как можно более надежная лента.

Малая ширина светодиодных лент и возможность произвольно выбрать длину отрезка оказались полезными для подсветки ступеней лестниц

Наиболее часто встречающейся причиной выхода из строя ленты является «разгон» использующихся в ней светодиодов. Недобросовестные производители ленты закупают для нее дешевые маломощные светодиоды. При этом номиналы токоограничительных резисторов, встроенных в ленту, выбираются таким образом, что светодиоды работают при токах выше номинальных. Поначалу такая лента светится ярко, но уже через полгода эксплуатации у нее в два или более раз снизится световой поток. А, если речь идет о ленте с белым свечением, то она еще и приобретет неприятный для глаз оттенок.

Вот почему для «светящегося» потолка нужно закупать ленту только у крупных поставщиков, хорошо зарекомендовавших себя на рынке. В идеале — имеющие собственное производство светодиодов и светодиодной ленты. Примером такого бренда является Arlight, производящий светодиоды и ленты на их основе в Белоруссии.

Закарнизная подсветка

Данное решение предусматривает освещение комнаты светом, отраженным от потолка. Для этого по периметру под потолком монтируется карниз, имеющий нишу, где размещаются источники света. В эпоху господства люминесцентных ламп данное решение уже применялось в интерьерах, но с большими ограничениями. Люминесцентные лампы T8 имеют диаметр около 2,5 см, для них также необходимы патроны и крепления. Карниз представлял собой хорошо заметный короб, обычно прямоугольного сечения, что ограничивало применение данной технологии интерьерами, выполненными в стиле минимализма. Другой проблемой была неравномерность освещения, так как в области цоколей люминесцентные лампы свет не излучают. Чтобы избавиться от «темных зон», использовали размещение ламп «внахлест». Также выпускались люминесцентные лампы особой формы. Все эти решения были дорогими и неудобными, вдобавок дополнительно требовавшими увеличения размера карниза.

И только с широким внедрением светодиодных лент стало возможным реализовать закарнизную подсветку в интерьерах практически любого стиля. Ведь в любом карнизе можно сделать нишу (или она там уже предусмотрена) для светодиодной ленты.

Важно, что для закарнизной подсветки требуется специальная осветительная лента повышенной мощности. Желательно использовать ленту с напряжением питания не 12 В, как обычно, а 24, это обеспечит более равномерную яркость подсветки. Такие ленты есть в ассортименте компании Arlight.

Фризовая подсветка

Для современных интерьеров модной тенденцией являются перепады уровня подвесного потолка в пределах одного помещения. Полоса, где происходит переход от одного уровня к другому, называется фризом. Причем фриз может проходить не только вблизи стен, но и в центре комнаты, зачастую имея причудливую форму. Такую особенность обычно визуально подчеркивают, используя в том числе и подсветку.

Для современных интерьеров характерны фризы сложной геометрической формы

Реализовать фризовую подсветку так, чтобы она выглядела красиво, на обычных светильниках практически невозможно. Светодиодные ленты позволяют реализовать данное решение очень просто и при этом стильно. Гибкость светодиодной ленты позволяет точно следовать форме фриза. Такая подсветка может быть выполнена осветительными лентами или декоративными одноцветными лентами (например, синего цвета).

Декоративная подсветка в ванной

Разнообразить интерьер в ванной комнате и визуально расширить ее поможет декоративная подсветка характерных элементов. Например, ниш для ванных принадлежностей или пространства за зеркалом. Также некоторые дизайнеры предлагают размещать подсветку в плинтусе. Никакие иные источники света, кроме как светодиодные ленты, в перечисленные места просто не поместятся.

Применение светодиодных лент в ванной комнате позволяет визуально расширить пространство

В ассортименте ведущих производителей, в том числе и Arlight, есть светодиодные ленты, полностью защищенные от воздействия влаги. Напряжение питания большинства типов светодиодных лент составляет 12 или 24 В, что совершенно безопасно для таких применений.

Неоновые вывески своими руками

Вот уже более ста лет наиболее надежным способом обратить на себя внимание клиентов является размещение неоновой вывески. Такая вывеска видна издалека. К тому же, есть нечто завораживающее в ее чистых, сочных цветах. Не зря же «неоновые огни больших городов» воспеты в произведениях искусства. Подобного визуального эффекта вы не получите, если будете подсвечивать обычным светильником буквы, вырезанные из пластмассы или металла.

Гибкий неон выглядит столь же эффектно, как и классический, но не боится механических воздействий, поэтому может эксплуатироваться практически в любых условиях

Но у неоновых трубок есть большой недостаток — изготовление рекламы осуществляется под заказ в специализированных мастерских. К тому же, неоновые вывески очень хрупкие. Разбилась по тем или иным причинам вывеска — ждите 5-7 дней, пока изготовят новую. На это время придется смириться с некоторым уменьшение потока клиентов.

На смену классическому неону теперь приходит светодиодный «неон», иначе называемый гибким. По конструкции он похож на светодиодную ленту, покрытую толстым слоем эластичного материала (обычно это ПВХ или силикон), в котором происходит рассеивание света. За счет такого дополнения структура отдельных светодиодов не видна.

Большим преимуществом вывески из светодиодного неона является то, что ее могут изготовить в обычной художественной мастерской. При необходимости вывеску может сделать и сам владелец микробизнеса в домашних условиях. Гибкий неон очень прочен и вандалоустойчив. Его используют не только для создания вывесок, но и для выделения характерных элементов зданий.

Свечение гибкого неона так же завораживает, как и работа газоразрядных трубок. Но светодиодный неон имеет более широкий набор цветовых оттенков по сравнению с классическим. Например, выпускается гибкий неон теплого белого и нейтрального белого свечения, что невозможно реализовать в классическом неоне. Наконец, светодиоды позволили создать гибкий неон RGB, цвет свечения которого можно плавно регулировать.

Вывеску из гибкого неона, питающегося от 220 В переменного тока напрямую (выпускаются также варианты с напряжением питания 12 и 24 В постоянного тока), можно разместить в любом подходящем месте. Для сравнения, при определении места размещения вывески из классического неона приходится искать место, где спрятать трансформатор, так как газоразрядные лампы требуют повышенного напряжения.

В заключение обзора хотелось бы отметить, что светодиодные ленты и гибкий неон полностью отвечают современной тенденции в развитии светотехники — созданию индивидуальных решений для каждого клиента. В этом и заключается ответ на вопрос, почему у светодиодных лент по многим направлениям просто нет конкурентов.

Текст: Алексей Васильев

Достоинства и недостатки светодиодных лент

Светодиодная лента является наиболее часто применимым решением при «закарнизном» или потолочном освещении в квартире, магазине, офисе и других локальных подсветок,  таких как окна домов, квартир. Особенно это актуально в канун Нового Года. Также довольно часто автомобилисты или мотоциклисты украшают своих «железных коней» светодиодными лентами и выглядит это довольно красиво.

Недостатки светодиодных лент

Основным недостатком светодиодных лент можно назвать их все еще довольно высокую стоимость и ограниченную длину (как правило, это 5 м – данный фактор связывают с техническим обеспечением одинаковой яркости горения элементов ленты).

Но творческие люди не особо расстраиваются по этому поводу. Они просто сооружают подсветку, которая состоит из нескольких светодиодных лент и получается у них это довольно неплохо. Но прогресс не стоит на месте и уже проходят испытания ленты длиной более 200 м в одной упаковке. Довольно красиво оформляют светодиодными лентами ночные клубы:

 Достоинства светодиодных лент

Главным их достоинством будет их компактность, легкость выполнения монтажных работ, гибкость, низкое напряжение питание и энергопотребление, безопасность. Также вышеперечисленные параметры можно считать преимуществом перед различными гирляндами, в том числе и светодиодными.

Разновидности и устройство светодиодных лент

Как правило, расположение диодов осуществляется в один или несколько рядов. Поверхность, чаще всего, прорезиненная или бумажная (самоклеющаяся), на которую наносятся токопроводящие дорожки. На светодиодном устройстве методом пайки устанавливают светодиоды в миниатюрных SMD – корпусах, которые разработаны специально для поверхностного монтажа. Также существует необходимость в установке токоограничивающих элементов (резисторов)  и сглаживающих (конденсаторных) фильтров. Установка происходит тоже в SMD корпусах, что не нарушает плоскости конструкции.

Такие светодиодные ленты легко режутся обычными ножницами, когда необходимо уменьшить ее длину. При этом «удаленный» участок тоже можно потом использовать уже в другой конструкции. Главное правило – необходимо разрезать в специально показанных местах (обычно пунктирной линией), чтоб не повредить сами светодиоды, а также дополнительные элементы «обвески» (резисторы, конденсаторы и прочее).

Питание, как правило, производится от источников постоянного напряжения 6 В, 12 В или 24В, мощность которых зависит от параметров светодиодной ленты.

Главной отрицательной чертой подобных устройств освещения можно считать их относительную дороговизну, а также хрупкость. Их не рекомендовано часто сгибать и разгибать, а также переустанавливать многократно. Это связано с ломкостью токопроводящих дорожек из тонкой фольги или меди, которые для удобства пайки облужены.

Также светодиодные ленты могут быть многоцветными (RGB — трехцветные) и одноцветными. Влагозащищенными, с эффектами бегущего огня, управляемые микроконтроллерами и многими другими параметрами.

Возможна также самоклеющаяся конструкция, что очень удобно при монтаже.

Различий между недорогой и высококачественной светодиодной лентой RGB

Кажется, что все в индустрии светодиодного освещения заявляют, что они продают высококачественные светодиодные ленты RGB. Вы можете найти светодиодные ленты в интернет-магазинах, которые специализируются на освещении, а также на eBay, Amazon и даже в списке Крейга. Тот факт, что в описании продукта есть фраза «высокое качество», не означает, что он действительно соответствует критериям, которые делают полоску действительно высококачественной.

В SIRS-E мы верим в качество и делаем все возможное, чтобы предлагать вам лучшие продукты.Наши ленты производятся здесь, в США, и мы используем только лучшие компоненты. Чтобы объяснить различия между продуктами, мы создали несколько видеороликов, которые помогут вам в процессе принятия решений.

Световой поток и потребление

У нас есть два разных типа светодиодных лент RGB, и оба они являются отличными продуктами. Сначала я рассмотрю некоторые различия между тем, что мы предлагаем в нашем интернет-магазине, а затем расскажу о том, как наши продукты сравниваются с продуктами других поставщиков.

Они оба энергоэффективны; Высококачественная светодиодная лента SIRS-E RGB потребляет 41 Вт по сравнению с другим нашим продуктом, версией недорогой светодиодной ленты RGB, которая потребляет 39 Вт. Это всего лишь разница в 2 Вт, но высококачественная полоса 5050-LED-RGB примерно равна В 1,75 раза ярче. Это на 75% больше светоотдачи, чем у других наших продуктов!

Дополнительная яркость обусловлена ​​тем, что высококачественная полоса RGB имеет медную печатную плату толщиной 0,40 мм, падение напряжения на конце полосы составляет всего около 2 вольт, по сравнению с нашей недорогой версией полосы RGB, имеющей толщину печатной платы 0.29мм, падение напряжения составляет почти 3 вольта.

Сравнение цветовых вариаций

Еще один момент для сравнения высококачественной светодиодной ленты RGB и недорогой светодиодной ленты RGB — это изменение цвета. Когда вы установите для своей высококачественной светодиодной ленты RGB сплошной белый цвет, вы получите красивый и равномерный белый цвет по сравнению с нашей недорогой версией, обеспечивающей белый оттенок синего. Существуют приложения для обоих видов полосок, правильный выбор зависит от ваших целей.

Недорогие светодиодные ленты RGB SIRS-E по сравнению с светодиодными лентами RGB других производителей

Не все недорогие светодиодные ленты RGB одинаковы. Когда вы делаете покупки для освещения, вы обязательно увидите много изменений в ценах. Вы можете задаться вопросом, почему вы хотите платить больше за «тот же» продукт. Хотя они называются одинаково, между компонентами, используемыми при производстве различных продуктов, есть огромные различия.

Единственный способ производить и продавать полосы RGB по чрезвычайно низкой цене — это использовать такие материалы, как медь, которая имеет плохую чистоту и плохое смешение цветов, из-за чего огни выглядят как неоново-синий, а не красивый белый.Многие из осветительных лент производятся за границей на заводах с минимальными стандартами качества или без них. Вы можете получить освещение, которое будет менее эффективным, чем старинная лампа накаливания, изобретенная Томасом Эдисоном в 1800-х годах.

Поддержка — еще одно соображение, не все поставщики освещения укомплектованы обученными специалистами, которые готовы ответить на вопросы об установке. Нет ничего хуже, чем получить партию осветительного оборудования без паспортов и инструкций по установке.

Вся наша продукция доставляется прямо из нашего головного офиса в Макаллене, штат Техас. Мы обеспечиваем легкий доступ к таблицам данных, а наш штат квалифицированных технических специалистов готов помочь вам создать индивидуальные решения и провести вас на каждом этапе установки.

PDU против удлинителя. В чем разница и почему вы должны знать.

12 марта 2019 г.

Почти для каждой стойки оборудования информационно-коммуникационных технологий (ИКТ), используемой для поддержки и защиты хранилища, вычислительного или сетевого оборудования, требуется монтируемый в стойку блок распределения питания (PDU) или удлинитель для распределения питания по оборудованию.Если вы оцениваете этот тип технологии для своего центра обработки данных, важным первым шагом перед выбором является понимание разницы между PDU и удлинителем.

В чем разница между PDU и удлинителем?

На уровне стойки термины PDU и удлинитель могут использоваться как синонимы. У каждого производителя есть определенное название категории продукта: PDU, удлинитель, распределительный блок в стойку (RDU), распределительный блок шкафа (CDU) и т. Д. В линейке продуктов CPI удлинители имеют более низкое напряжение и минимальные характеристики.

Разветвители питания

CPI включают дополнительную защиту от скачков напряжения, которая рекомендуется при прямом подключении к электросети, что является типичным требованием в помещениях с оборудованием. PDU CPI имеют более высокое напряжение и больше функций.

CPI eConnect ^® PDU имеют надежные возможности удаленного мониторинга и управления, которые рекомендуются при подключении к кондиционируемому источнику питания и типичны для специализированных центров обработки данных и компьютерных залов.

Несмотря на незначительные различия в категоризации и брендинге продуктов, основные принципы выбора PDU или удлинителя универсальны.PDU и блоки питания имеют функцию подачи питания, определяемую входными вилками, выключателями и розетками; и функция мониторинга, определяемая возможностями измерения или удаленного мониторинга.

Почему выбирают CPI PDU или удлинитель?

CPI насчитывает более 300 стандартных моделей PDU и удлинителей, охватывающих все уровни функциональности, форм-факторы и электрические конфигурации. CPI также предоставляет индивидуальные конфигурации на случай, если стандартные конфигурации не соответствуют всем вашим потребностям. Вы можете заказать шкаф с PDU и всеми принадлежностями, предварительно установленными или укомплектованными в соответствии с требованиями вашего объекта.

Чтобы узнать больше о соображениях при выборе PDU или удлинителя, прочтите руководство по выбору или посмотрите видео ниже.

Надежность и валидность в исследованиях

Надежность и валидность — это концепции, используемые для оценки качества исследования. Они показывают, насколько хорошо метод, техника или тест что-то измеряет. Надежность — это постоянство меры, а достоверность — это ее точность.

Важно учитывать надежность и обоснованность при разработке дизайна исследования, планировании методов и оформлении результатов, особенно в количественных исследованиях.

Надежность и действительность

	Надежность	Срок действия
Что он вам говорит?	Степень, в которой могут быть воспроизведены результаты при повторении исследования в тех же условиях.	Степень, в которой результаты действительно измеряют то, что они должны измерять.
Как это оценивается?	Путем проверки согласованности результатов во времени, разными наблюдателями и по частям самого теста.	Путем проверки того, насколько хорошо результаты соответствуют установленным теориям и другим показателям той же концепции.
Как они связаны?	Надежное измерение не всегда верно: результаты могут быть воспроизводимыми, но не обязательно правильными.	Действительное измерение обычно надежно: если тест дает точные результаты, они должны быть воспроизводимыми.

Понимание надежности и действительности

Надежность и достоверность тесно связаны, но означают разные вещи. Измерение может быть надежным, но не действительным. Однако, если результат измерения верен, он обычно также надежен.

Что такое надежность?

Надежность означает, насколько последовательно метод что-то измеряет. Если один и тот же результат может быть неизменно достигнут с помощью одних и тех же методов при одинаковых обстоятельствах, измерение считается надежным.

Вы измеряете температуру жидкой пробы несколько раз в одинаковых условиях. Термометр каждый раз показывает одну и ту же температуру, поэтому результаты надежны.

Врач использует анкету по симптомам, чтобы поставить диагноз пациенту с длительным заболеванием. Несколько разных врачей используют одну и ту же анкету с одним и тем же пациентом, но ставят разные диагнозы. Это указывает на то, что вопросник имеет низкую надежность как показатель состояния.

Что такое действительность?

Достоверность означает, насколько точно метод измеряет то, что он предназначен для измерения. Если исследование имеет высокую достоверность, это означает, что оно дает результаты, соответствующие реальным свойствам, характеристикам и вариациям в физическом или социальном мире.

Высокая надежность — один из показателей достоверности измерения. Если метод ненадежен, вероятно, он недействителен.

Если термометр каждый раз показывает разные температуры, даже если вы тщательно контролировали условия, чтобы температура образца оставалась неизменной, возможно, термометр неисправен и, следовательно, его измерения недействительны.

Если вопросник по симптомам дает надежный диагноз, если ответы на него даны в разное время и у разных врачей, это означает, что он имеет высокую достоверность для измерения состояния здоровья.

Однако одной надежности недостаточно для обеспечения достоверности. Даже если тест надежен, он может неточно отражать реальную ситуацию.

Термометр, который вы использовали для проверки образца, дает надежные результаты. Однако термометр не откалиброван должным образом, поэтому результат на 2 градуса ниже истинного значения. Следовательно, измерение недействительно.

Группа участников проходит тест, предназначенный для измерения рабочей памяти. Результаты надежны, но оценки участников сильно коррелируют с их уровнем понимания прочитанного.Это указывает на то, что метод может иметь низкую валидность: тест может измерять понимание прочитанного участниками вместо их рабочей памяти.

Валидность оценить сложнее, чем надежность, но она даже важнее. Чтобы получить полезные результаты, методы, которые вы используете для сбора данных, должны быть действительными: исследование должно измерять то, что, по его утверждению, измеряется. Это гарантирует правильность вашего обсуждения данных и сделанных вами выводов.

Как оцениваются надежность и валидность?

Надежность можно оценить, сравнивая разные версии одного и того же измерения.Валидность оценить сложнее, но ее можно оценить, сравнив результаты с другими соответствующими данными или теорией. Методы оценки надежности и достоверности обычно делятся на разные типы.

Виды надежности

Различные типы надежности можно оценить с помощью различных статистических методов.

Виды надежности

Тип надежности	Что оценивает?	Пример
Повторное испытание	Согласованность меры во времени : получаете ли вы те же результаты, когда повторяете измерение?	Группа участников заполняет анкету, предназначенную для измерения личностных качеств.Если они повторяют анкету с интервалом в несколько дней, недель или месяцев и дают одинаковые ответы, это указывает на высокую надежность повторного тестирования.
Интеррейтер	Согласованность показателя между оценщиками или наблюдателями : получаете ли вы одинаковые результаты, когда разные люди проводят одно и то же измерение?	На основании контрольного списка критериев оценивания пять экзаменаторов представляют существенно разные результаты для одного и того же студенческого проекта. Это указывает на то, что контрольный список оценивания имеет низкую межэкспертную надежность (например, потому, что критерии слишком субъективны).
Внутренняя согласованность	Стабильность самого измерения : получаете ли вы одинаковые результаты из разных частей теста, которые предназначены для измерения одного и того же?	Вы разрабатываете анкету для измерения самооценки. Если вы случайным образом разделите результаты на две половины, между двумя наборами результатов должна быть сильная корреляция. Если два результата сильно различаются, это указывает на низкую внутреннюю согласованность.

Виды действия

Достоверность измерения можно оценить на основе трех основных типов свидетельств.Каждый тип можно оценить с помощью экспертных оценок или статистических методов.

Виды действия

Срок действия	Что оценивает?	Пример
Конструкция	Приверженность меры существующей теории и знаниям измеряемой концепции.	Анкета самооценки может быть оценена путем измерения других черт, известных или предположительно связанных с концепцией самооценки (таких как социальные навыки и оптимизм).Сильная корреляция между оценками самооценки и связанных с ними черт может указывать на высокую валидность конструкта.
Содержимое	Степень, в которой измерение охватывает все аспекты измеряемой концепции.	Тест, целью которого является определение уровня испанского языка учащимися, содержит компоненты чтения, письма и говорения, но не аудирование. Эксперты согласны с тем, что понимание на слух является важным аспектом языковых способностей, поэтому тесту недостает достоверности содержания для измерения общего уровня владения испанским языком.
Критерий	Степень, в которой результат меры соответствует другим действительным показателям той же концепции.	Опрос проводится для измерения политических взглядов избирателей в регионе. Если результаты точно предсказывают более поздний исход выборов в этом регионе, это указывает на то, что опрос имеет высокую достоверность критериев.

Чтобы оценить достоверность причинно-следственной связи, необходимо также учитывать внутреннюю достоверность (план эксперимента) и внешнюю достоверность (обобщаемость результатов).

Что вычитка может сделать для вашей статьи?

Редакторы

Scribbr не только исправляют грамматические и орфографические ошибки, но и укрепляют ваше письмо, убеждаясь в том, что в вашей статье нет нечетких слов, лишних слов и неудобных формулировок.

См. Пример редактирования

Как обеспечить обоснованность и надежность вашего исследования

Надежность и достоверность ваших результатов зависит от создания четкого плана исследования, выбора подходящих методов и образцов, а также тщательного и последовательного проведения исследования.

Обеспечение действительности

Если вы используете баллы или рейтинги для измерения вариаций чего-либо (например, психологических черт, уровней способностей или физических свойств), важно, чтобы ваши результаты как можно точнее отражали реальные вариации. Обоснованность следует учитывать на самых ранних этапах вашего исследования, когда вы решаете, как вы будете собирать свои данные.

• Выберите подходящие методы измерения

Убедитесь, что ваш метод и техника измерения являются высококачественными и ориентированы на измерение именно того, что вы хотите знать.Они должны быть тщательно изучены и основаны на существующих знаниях.

Например, для сбора данных о чертах личности вы можете использовать стандартизированный вопросник, который считается надежным и действительным. Если вы разрабатываете собственную анкету, она должна основываться на установленной теории или результатах предыдущих исследований, а вопросы должны быть тщательно и точно сформулированы.

Для получения достоверных обобщаемых результатов четко определите исследуемую популяцию (например,люди определенного возраста, географического положения или профессии). Убедитесь, что у вас достаточно участников и они репрезентативны для населения.

Обеспечение надежности

Надежность следует учитывать на протяжении всего процесса сбора данных. Когда вы используете инструмент или методику для сбора данных, важно, чтобы результаты были точными, стабильными и воспроизводимыми.

• Применяйте свои методы последовательно

Тщательно спланируйте свой метод, чтобы убедиться, что вы выполняете одни и те же шаги одинаково для каждого измерения.Это особенно важно, если задействовано несколько исследователей.

Например, если вы проводите интервью или наблюдения, четко определите, как будут учитываться конкретные действия или ответы, и убедитесь, что вопросы каждый раз формулируются одинаково.

• Стандартизируйте условия вашего исследования

При сборе данных старайтесь, чтобы обстоятельства были как можно более согласованными, чтобы уменьшить влияние внешних факторов, которые могут привести к изменению результатов.

Например, в экспериментальной установке убедитесь, что всем участникам предоставлена ​​одинаковая информация и они протестированы в одинаковых условиях.

Где написать о надежности и обоснованности в диссертации

Уместно обсуждать надежность и обоснованность в различных разделах вашей диссертации или диссертации. Демонстрация того, что вы приняли их во внимание при планировании своего исследования и интерпретации результатов, делает вашу работу более достоверной и заслуживающей доверия.

Надежность и обоснованность в дипломной работе

Раздел	Обсудить
Обзор литературы	Что сделали другие исследователи для разработки и улучшения надежных и действенных методов?
Методология	Как вы планировали свое исследование, чтобы гарантировать надежность и обоснованность используемых показателей? Это включает в себя выбранный набор и размер образца, подготовку образца, внешние условия и методы измерения.
Результаты	Если вы рассчитываете надежность и достоверность, укажите эти значения вместе с основными результатами.
Обсуждение	Сейчас самое время поговорить о том, насколько надежными и достоверными были ваши результаты. Были ли они последовательны и отражали истинные ценности? Если нет, то почему?
Заключение	Если надежность и достоверность были большой проблемой для ваших результатов, было бы полезно упомянуть об этом здесь.

.
