Как устроены светодиодные ленты. Какие бывают виды светодиодных лент. Где можно использовать светодиодные ленты. Как выбрать подходящую светодиодную ленту. Каковы преимущества светодиодных лент перед другими источниками света.
Что такое светодиодная лента и как она устроена
Светодиодная лента представляет собой гибкую полоску с расположенными на ней светодиодами. Основные компоненты светодиодной ленты:
- Гибкая печатная плата
- Светодиоды
- Резисторы
- Медные дорожки для проводки электричества
- Защитное покрытие (опционально)
Светодиоды на ленте соединены последовательно в группы по 3-6 штук. Эти группы подключены параллельно друг к другу. Такая схема позволяет обеспечить стабильное питание и работу светодиодов.
Виды светодиодных лент
Светодиодные ленты различаются по нескольким параметрам:
По напряжению питания:
- 12В
- 24В
- 220В (со встроенным преобразователем)
По степени защиты от влаги и пыли:
- IP20 — без защиты
- IP67 — полная защита от воды
По цвету свечения:
- Монохромные (один цвет)
- RGB (красный, зеленый, синий)
- RGBW (RGB + белый)
По количеству светодиодов на метр:
- 30 LED/м
- 60 LED/м
- 120 LED/м
- 240 LED/м
Чем больше светодиодов на метр, тем ярче и равномернее свечение ленты.
Принцип работы светодиодной ленты
Принцип работы светодиодной ленты основан на свойствах полупроводников излучать свет при прохождении через них электрического тока. Основные этапы работы:
- На ленту подается низковольтное питание (обычно 12В или 24В)
- Ток проходит по медным дорожкам к светодиодам
- В p-n переходе светодиода происходит рекомбинация электронов и дырок
- При рекомбинации выделяется энергия в виде фотонов света
- Цвет излучаемого света зависит от типа полупроводника
Резисторы на ленте ограничивают ток через светодиоды для их защиты от перегрузки. За счет параллельно-последовательного соединения обеспечивается равномерная нагрузка.
Преимущества светодиодных лент
Светодиодные ленты обладают рядом существенных преимуществ по сравнению с другими источниками света:
- Низкое энергопотребление
- Длительный срок службы (до 50 000 часов)
- Отсутствие ультрафиолетового и инфракрасного излучения
- Безопасность благодаря низкому напряжению питания
- Широкие возможности для создания различных световых эффектов
- Простота монтажа и подключения
- Гибкость, позволяющая монтировать на неровные поверхности
- Компактные размеры
Области применения светодиодных лент
Благодаря своей универсальности, светодиодные ленты нашли широкое применение в различных сферах:
В интерьерном освещении:
- Подсветка потолков
- Освещение ниш и полок
- Подсветка кухонных гарнитуров
- Декоративное освещение мебели
- Создание световых акцентов
В наружном освещении:
- Архитектурная подсветка зданий
- Освещение тротуаров и дорожек
- Подсветка вывесок и рекламных конструкций
- Декоративное освещение ландшафта
В других сферах:
- Автомобильный тюнинг
- Сценическое освещение
- Подсветка аквариумов
- Освещение торгового оборудования
Как выбрать светодиодную ленту
При выборе светодиодной ленты следует учитывать несколько ключевых параметров:
- Напряжение питания (12В или 24В)
- Степень защиты IP (зависит от условий эксплуатации)
- Цвет свечения (монохромный или RGB)
- Количество светодиодов на метр (влияет на яркость)
- Мощность (Вт/м)
- Световой поток (лм/м)
- Цветовая температура для белых лент (теплый/нейтральный/холодный белый)
Важно также учитывать качество компонентов и надежность производителя, чтобы обеспечить долгий срок службы и стабильную работу ленты.
Подключение и управление светодиодной лентой
Для работы светодиодной ленты необходимо правильное подключение и управление. Основные компоненты системы:
- Блок питания (преобразует 220В в 12В или 24В)
- Контроллер (для управления RGB-лентами)
- Диммер (для регулировки яркости)
- Коннекторы и провода для соединения

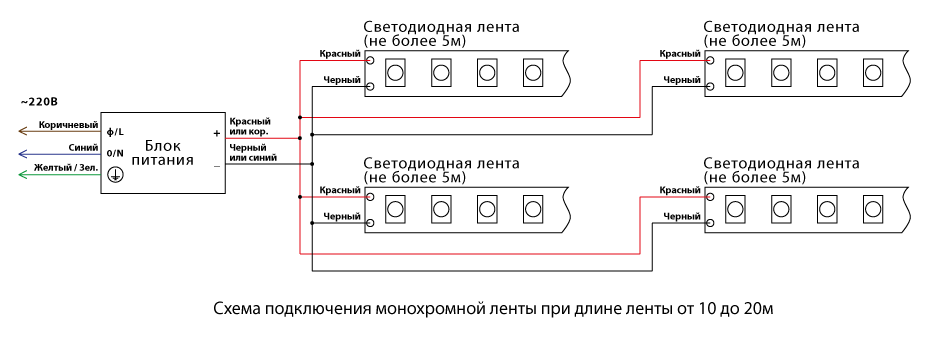

Схема подключения зависит от типа ленты и желаемых функций. Для простых монохромных лент достаточно подключения к блоку питания. RGB-ленты требуют дополнительного контроллера для управления цветом.
Монтаж светодиодной ленты
Процесс монтажа светодиодной ленты обычно включает следующие этапы:
- Подготовка поверхности (очистка, обезжиривание)
- Разметка места установки
- Нарезка ленты по размеру (если необходимо)
- Снятие защитного слоя с клеевой основы
- Приклеивание ленты к поверхности
- Подключение к блоку питания и контроллеру
- Проверка работоспособности
Для улучшения теплоотвода и защиты ленты рекомендуется использовать специальные алюминиевые профили.
Экономическая эффективность светодиодных лент
Светодиодные ленты являются экономически эффективным решением для освещения по нескольким причинам:
- Низкое энергопотребление (до 90% экономии по сравнению с лампами накаливания)
- Длительный срок службы (до 50 000 часов)
- Отсутствие необходимости в частой замене
- Простота монтажа и обслуживания
- Возможность точного управления освещением, что позволяет оптимизировать расход электроэнергии
Несмотря на более высокую начальную стоимость, светодиодные ленты окупаются за счет низких эксплуатационных расходов.
Инновации и перспективы развития светодиодных лент
Технологии светодиодного освещения продолжают развиваться. Некоторые перспективные направления:
- Повышение энергоэффективности светодиодов
- Улучшение цветопередачи
- Интеграция с системами умного дома
- Развитие технологий беспроводного управления
- Создание гибких OLED-лент
- Разработка биодинамического освещения
Эти инновации позволят сделать светодиодные ленты еще более функциональными и эффективными в будущем.
преимущества, применение и принцип работы — статья от экспертов Apeyron Elelctrics
Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. Зачем нужна светодиодная лента и каковы её преимущества? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!
Плюсы и минусы светодиодной ленты
Из недостатков можно выделить следующие:
- Сравнительно высокая стоимость
- Трудный монтаж (для неопытных пользователей)
- Для некоторых изделий — необходимость в подборе блока питания и поиска места для его размещения.
Где используется лента
Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.
Часто светодиодные ленты используют в качестве дополнительной подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.
Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.
Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.
Конструкция светодиодной ленты
Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.
Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.
Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.
Светодиодные ленты отличаются многообразием — по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В.
Основные размеры по ширине — 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.
Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.
В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты — благодаря своей универсальности.
Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали в этой статье.
Светодиодная лента состоит из специальной токопроводящей подложки, на которой смонтированы светодиоды.
Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.
Особое внимание следует обратить на места разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».
Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.
В следующей статье обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP — научимся подбирать для себя ленту с нужным IP.
СВЕТОДИОДНАЯ ЛЕНТА: НА ЧТО ОБРАЩАТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ? — Статьи — Справочник
Светодиодная лента — простой в использовании и надёжный способ создать в помещении неповторимый световой рисунок или организовать бытовую подсветку. Гибкая самоклеющаяся лента крепится на любую поверхность. Можно сформировать любую длину и использовать её практически для любых целей — подсветка рабочих поверхностей на кухне или в мастерской, подсветка бассейна или домашнего аквариума, праздничная иллюминация, акцентное дополнительное освещение. На какие параметры стоит обратить внимание при выборе светодиодной ленты?
1. Количество светодиодов на метр длины ленты
Этот параметр известен также как плотность светодиодов. LED-элементы могут располагаться в один или в два ряда и на разном расстоянии друг от друга. Чем плотнее они «сидят» на ленте, тем ярче будет свет. Стандартное количество — 60 светодиодов на метр. Двойная плотность — 120 и низкая соответственно — 30.
Плотность светодиодов влияет на потребляемую мощность и световой поток. Если нужно подсветить рабочие поверхности кухни — выбирайте более яркие LED-ленты с большим количеством светодиодов, для интерьерной подсветки идеален мягкий неяркий свет.
2. Размер светодиодов
Наиболее распространённые размеры SMD 3528, 5050, 5630. Это размер светодиодов в миллиметрах без десятых долей. К примеру: SMD 3528 — 3,5 мм х 2,8 мм. Чем крупнее светодиод, тем он ярче.
3. Степень защиты ленты от пыли и влаги
Наружное силиконовое покрытие некоторых лент — это защита от пыли и влаги. Найдите на упаковке заветные буквы IP — это международный индекс защиты от влаги и пыли. После буквенного обозначения стоят две цифры. Первая говорит о пылезащите, вторая — о влагозащите. Чем больше каждая из этих цифр, тем «бесстрашней» ваша LED-лента.
IP20 — лента без защиты (для потолочной подсветки, дополнительного освещения жилых комнат)
IP65 — лента с повышенной защитой (ванные комнаты, бассейны, уличная подсветка)
Однако для стандартных бытовых целей не ищите максимального цифрового обозначения.
Если защита от пыли и влаги есть (даже в своём минимальном эквиваленте) — этого уже вполне достаточно для использования подсветки на кухне. Она справится каплями при мытье посуды. Для ванной найтите защиту повыше.
3. Цвет светодиодов и возможность воспроизводить различные цветовые комбинации
Базовый тип — это монохромные LED-ленты. Они воспроизводят только один цвет — белый, красный, зелёный и др. Другие ленты имеют возможность создавать комбинированный цветовой рисунок. Светодиоды сложной конструкции (RGB) могут светить тремя основными цветами: Red — красный, Green — зелёный и Blue — синий. Как работает лента RGB? Питание подключается к 4 контактным площадкам. К одной — базовый +, а к трём другим — дополнительные проводники. Вы можете подключить как все 3 цвета, так и 2, либо 1. И пусть количество цветов вас не пугает: при задействовании всех трёх такая лента будет потреблять всего около 600 мА на метр, то есть она очень энергоёмкая.
В ассортименте LED-лент есть также модели с сочетанием белых холодных и белых тёплых светодиодов, белых и цветных.
4. Питание
Подбирать источник питания нужно на основе длины LED-ленты, плотности и размера светодиодов — тех свойств, о которых мы писали выше. Мощность блока питания должна быть выше мощности LED-ленты. Это важно: не равна мощности светодиодной ленты, а именно превосходить её. Запас мощности — минимум 30%. К примеру: если лента потребляет 1,5 А — нужен блок питания на 2 А. Производитель максимально упрощает покупателю задачу, указывая мощность LED-ленты на упаковке. Не забывайте только учесть, какую длину вы планируете запитать.
5. Управление LED-лентой
Для управления LED-лентой есть специальные контроллеры. Многие из них — с пультом дистанционного управления на основе радиоволн. Очевидно: чем длиннее лента, тем слабее сигнал. Сегодня на рынке присутствуют специальные усилители сигнала. И усилители сигнала, и контроллеры как правило не поставляются в комплекте со светодиодными лентами. Их необходимо подбирать и приобретать отдельно.
6. Коннекторы или паяльник?
Светодиодные ленты поставляются в катушках. Чаше всего это 5 метров. Есть катушки по 10 или 20 метров. При формировании домашней подсветки в 99% случаев ленту приходится обрезать. Для простого и быстрого подключения ленты к источнику питания и соединения её отрезков созданы специальные скрепы — коннекторы. В эти миниатюрные устройства вкладываются концы LED-лент, крышка закрывается — соединение готово! Те, кто имеет минимальные знания в области электротехники, легко справляются с соединением отрезков лент и без коннекторов. «Для пайки вам понадобится маломощный паяльник с температурой не более 250 градусов, припой, канифоль, флюс и немного терпения» — так пишут в тематических блогах.
Все, что вам нужно знать о светодиодных лентах
ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ
Что такое светодиодные ленты?
Светодиодные ленты — это новые и универсальные формы освещения.
Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Что такое светодиодная лента?
Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Магазин светодиодных лент →
Структура светодиодной ленты
Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.
Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр).
Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.
На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8.
(Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.
Плотность светодиодов и потребляемая мощность
Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.
Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.
Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см.
ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).
Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.
Узнайте больше о факторах, влияющих на срок службы светодиодных лент.
Варианты цвета светодиодной ленты: Белый
Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.
При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).
Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет.
Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).
Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.
Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.
Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.
Теплее ← CCT → Охладитель
Нижний ← CRI → Высший
Варианты цвета светодиодной ленты: фиксированный и переменный цвет
Иногда вам может понадобиться резкий, насыщенный цветовой эффект.
В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.
Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.
Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.
Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.
Как подключить светодиодные ленты
Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.
Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.
Подробнее →
Алюминиевые каналы и радиатор
Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы.
Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.
Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.
Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).
Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.
Подробнее →
Затемнение и управление цветом
В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.
Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой.
Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.
Подробнее →
Определение качества светодиодных лент
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Определение качества светодиодной ленты
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются.
Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Хотите узнать больше?
Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.
Светодиодные ленты со сверхвысоким индексом цветопередачи
СВЕТОДИОДНЫЕ ПОЛОСЫ
ГИБКАЯ ЛЕНТА 12 В И 24 В ПОСТОЯННОГО ТОКА С 95 CRI и 90 R9
Высокий индекс цветопередачи обеспечивает естественные цвета
Красное яблоко кажется красным, потому что оно отражает волны красного цвета, но поглощает другие.
Но не все светодиодные ленты имеют одинаковое количество красного света с длиной волны.
В результате под разными светодиодными лентами красное яблоко может отражать разное количество красного света, меняя свой внешний вид.
Индекс цветопередачи (CRI) измеряет способность источника света отображать истинные цвета объекта. Без светодиодной ленты с высоким индексом цветопередачи объекты могут казаться блеклыми, тусклыми или неточными.
Подробнее о CRI →
Высокий индекс цветопередачи обеспечивает естественные цвета
Красное яблоко кажется красным, потому что оно отражает волны красного цвета, но поглощает другие.
Но не все светодиодные ленты имеют одинаковое количество красного света с длиной волны.
В результате под разными светодиодными лентами красное яблоко может отражать разное количество красного света, меняя свой внешний вид.
Индекс цветопередачи (CRI) измеряет способность источника света отображать истинные цвета объекта. Без светодиодной ленты с высоким индексом цветопередачи объекты могут казаться блеклыми, тусклыми или неточными.
Подробнее о CRI →
«Я купил их, чтобы установить над кухонным островом, где раньше стояли люминесцентные лампы T8. Точность цветопередачи фантастическая, с великолепной насыщенностью красного. Это очевидное изменение благодаря ярким цветам и насыщенным красным цветам. Клубника выглядит очень хорошо, ха! Я очень счастлив. с результатами
Что считается высоким индексом цветопередачи?
CRI рассчитывается как значение с максимально возможным баллом 100. Значение CRI 95 или выше считается очень высоким и указывает на то, что источник света делает объекты очень похожими на то, как они выглядели бы в условиях естественного освещения.
CRI можно дополнительно разбить на подоценки, известные как значения «R», которые также имеют максимум 100. Каждое значение R представляет способность источника света к цветопередаче для определенного цвета или оттенка.
Наиболее распространенное определение CRI Ra — это просто среднее значение первых 8 значений R (от R1 до R8). Другие значения R, такие как R9 и R12, являются критическими образцами цвета, которые представляют глубокий красный и насыщенный синий, но, к сожалению, не учитываются при обычном расчете CRI Ra.
Подробнее о CRI R9 →
Идеальная цветопередача — 95 CRI
Светодиодные ленты Waveform Lighting разработаны с индексом цветопередачи не менее 95.
Это означает, что наши лампы практически неотличимы от классических ламп накаливания, галогенных ламп или ламп дневного света, в зависимости от цветовой температуры.
Сравните наши значения CRI R с другими источниками света, нажав соответствующие кнопки ниже.
Освещение формы волны 95 CRI
Естественный дневной свет (D50)
Белый светодиод 80 CRI @ 5000K
Белый светодиод 90 CRI @ 5000K
Флуоресцентный @ 5000K
Светодиод RGB @ 5000K
- Счет:
- 25
- 50
- 75
- 100
- R1
- R2
- R3
- R4
- R5
- R6
- R7
- R8
- R9
- R10
- R11
- R12
- R13
- R14
- Р15
«Эта светодиодная лента очень хорошо сравнима с моей лентой, которая, по мнению многих, является лидером в этой категории продуктов.
Вы определенно можете попробовать эту ленту, не раздумывая.»Красивый, мягкий свет
Наши светодиодные ленты с высоким CRI доступны в диапазоне цветовых температур от 2700K до 6500K, все с CRI 95 или выше.
Помимо обеспечения высочайшего качества цвета, важно также, куда падает свет. Размещая отдельные диоды очень плотно, мы можем устранить «точки» и темные пятна между излучателями, которые могут вызывать блики и неравномерное распределение света.
Создайте свои собственные светильники, используя алюминиевые каналы, диффузоры и другие аксессуары для подключения, чтобы получить идеальное индивидуальное решение для освещения.
Принадлежности →
Красивый, мягкий свет
Наши светодиодные ленты с высоким CRI доступны в диапазоне цветовых температур от 2700K до 6500K, все с CRI 95 или выше.
Помимо обеспечения высочайшего качества цвета, важно также, куда падает свет.
Размещая отдельные диоды очень плотно, мы можем устранить «точки» и темные пятна между излучателями, которые могут вызывать блики и неравномерное распределение света.
Создайте свои собственные светильники, используя алюминиевые каналы, диффузоры и другие аксессуары для подключения, чтобы получить идеальное индивидуальное решение для освещения.
Принадлежности →
Наш рецепт светодиодов с высоким индексом цветопередачи
Некоторые из самых насыщенных и ярких цветов, которые мы видим, требуют для раскрытия достаточной энергии красной длины волны.
Света с красной длиной волны много в естественном свете, но, к сожалению, он не самый эффективный для освещения, и в результате большинство производителей светодиодов уменьшают количество красного света в пользу зеленого из-за его более высокой эффективности.
Однако когда дело доходит до цветопередачи, чрезмерное представление зеленых длин волн вызывает значительные искажения в том, как выглядят объекты, и это отражается в низких значениях CRI для стандартных светодиодных продуктов.
Включив дополнительный высокоэффективный красный люминофор в наш производственный процесс светодиодов, мы можем улучшить спектральный состав и создать белый свет, который больше напоминает естественный свет. В результате наши числа CRI приближаются к 100, что указывает на то, что это почти неотличимо от естественного освещения.
Как высокий индекс цветопередачи связан с цветовой температурой?
Цветовая температура, обычно сокращенно CCT, может сделать понимание концепции высокой цветопередачи немного запутанным. В конце концов, цветовая температура описывает цвет белого, излучаемого источником света, и оказывает прямое и непосредственное влияние на внешний вид объекта.
Критическое отличие состоит в том, что CRI описывает сходство между источником света и эталонным источником (например, дневным светом)9.0391 при той же цветовой температуре. Например, производительность цветопередачи светодиода 5000K можно сравнить с дневным светом 5000K, а не с галогенной лампой 3000K.
Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.
Теплее ← CCT → Охладитель
Нижний ← CRI → Высший
Непревзойденная стойкость цвета
Когда мы говорим о качестве света, цветопередача — это только полдела. Даже лампы с высоким индексом цветопередачи подвержены изменчивости цвета во время производства, и разные производители будут поддерживать разные допуски в своих заявленных цветовых температурах, как правило, в той или иной форме диапазона CCT. К сожалению, это бесполезная мера воспринимаемости цветовых различий.
Мы делаем еще один шаг вперед и используем сопоставление цветов со стандартным отклонением (SDCM) для управления изменением цвета. Большинство производителей и даже ANSI/EnergyStar используют четырехугольные бины, которые соответствуют 5-шаговым и 7-шаговым эллипсам SDCM или больше, и это может привести к значительным различиям в цвете между лампами.
В компании Waveform Lighting мы разработали и определили бины цветности премиум-класса, которые точно соответствуют одноступенчатым и трехступенчатым эллипсам SDCM — уровню, на котором даже самые проницательные из нас не могут определить разницу в цвете.
Высокое качество во всем
Более высокая мощность = более высокая яркость — Наши светодиодные ленты работают более чем в 2 раза больше, чем стандартные светодиодные ленты. Чтобы учесть это, мы указали ширину печатной платы 10 мм по сравнению с 8 мм для конкурирующих продуктов. Это обеспечивает дополнительную схему и мощность, необходимые для более высокой мощности.
Количество и качество светодиодов — Мы указали 120 светодиодов на метр вместо стандартных 60 светодиодов. Больше светодиодов — больше яркость. Более того, мы выбираем только самые качественные диоды и люминофорные материалы, чтобы обеспечить максимальное качество света, эффективность и долговечность.
Превосходные материалы подложки — Чтобы обеспечить качество и стабильность, мы добавили в нашу подложку дополнительное количество меди (4 унции). Большинство конкурентов попытаются сократить расходы и использовать только 1 унцию меди. Кроме того, белая паяльная маска используется для обеспечения высокого коэффициента отражения при использовании в сочетании с диффузором.
Подробнее о CRI →
Высокое качество во всем
Более высокая мощность = более высокая яркость — Наши светодиодные ленты работают более чем в 2 раза больше, чем стандартные светодиодные ленты. Чтобы учесть это, мы указали ширину печатной платы 10 мм по сравнению с 8 мм для конкурирующих продуктов. Это обеспечивает дополнительную схему и мощность, необходимые для более высокой мощности.
Количество и качество светодиодов — Мы указали 120 светодиодов на метр вместо стандартных 60 светодиодов.
Больше светодиодов — больше яркость. Более того, мы выбираем только самые качественные диоды и люминофорные материалы, чтобы обеспечить максимальное качество света, эффективность и долговечность.
Превосходные материалы подложки — Чтобы обеспечить качество и стабильность, мы добавили в нашу подложку дополнительное количество меди (4 унции). Большинство конкурентов попытаются сократить расходы и использовать только 1 унцию меди. Кроме того, белая паяльная маска используется для обеспечения высокого коэффициента отражения при использовании в сочетании с диффузором.
Подробнее о CRI →
Надежная и надежная адгезия
Сверхпрочный двусторонний клей марки 3M VHB™ предварительно прикрепляется к обратной стороне светодиодной ленты. Просто отогните пластик и приклейте светодиодную ленту к любой поверхности. Нет необходимости в теплоотводе.
